2019 Peugeot Expert Betriebsanleitung (in German)

223
Für weitere Informationen zum
Werkzeugkasten siehe entsprechende
Rubrik.
Bringen Sie bei einem Schaltgetriebe den
Schalthebel in Leerlaufstellung.
Stellen Sie beim Automatikgetriebe
oder beim automatisierten Getriebe das
Gangwahlrad auf Position N.
Wird dieser Hinweis nicht beachtet, kann
dies zur Beschädigung verschiedener
Bremsteile und zum Versagen des
Bremsassistenten beim nächsten Starten
des Motors führen.

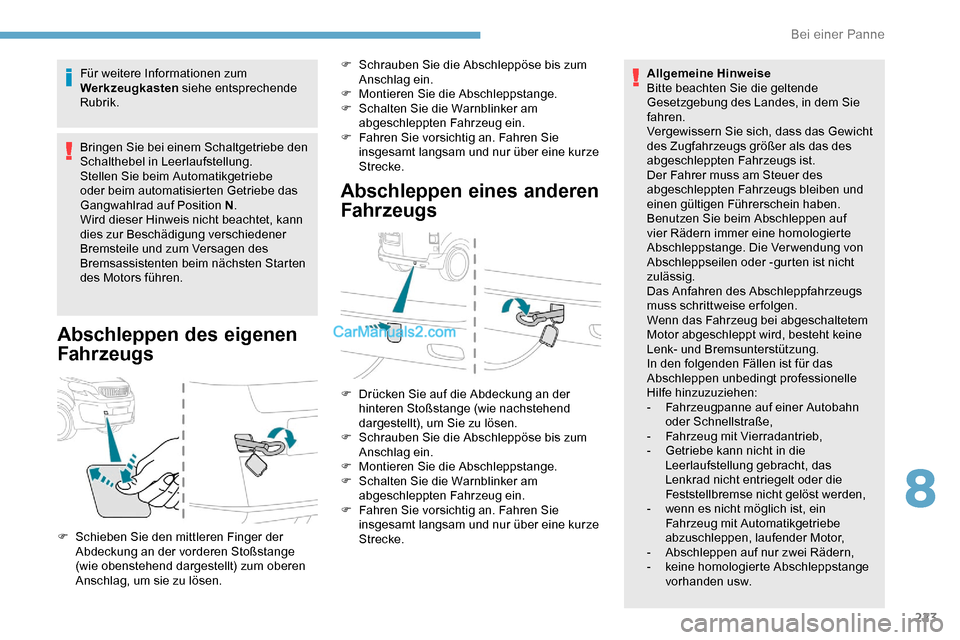

Abschleppen des eigenen
Fahrzeugs
F Schrauben Sie die Abschleppöse bis zum Anschlag ein.
F

M
ontieren Sie die Abschleppstange.
F

S
chalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
F

F
ahren Sie vorsichtig an. Fahren Sie
insgesamt langsam und nur über eine kurze
Strecke.
Abschleppen eines anderen
Fahrzeugs
F Drücken Sie auf die Abdeckung an der hinteren Stoßstange (wie nachstehend
dargestellt), um Sie zu lösen.
F

S
chrauben Sie die Abschleppöse bis zum
Anschlag ein.
F

M
ontieren Sie die Abschleppstange.
F

S
chalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
F

F
ahren Sie vorsichtig an. Fahren Sie
insgesamt langsam und nur über eine kurze
Strecke.
F

S

chieben Sie den mittleren Finger der
Abdeckung an der vorderen Stoßstange
(wie obenstehend dargestellt) zum oberen
Anschlag, um sie zu lösen. Allgemeine Hinweise
Bitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie
fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und
einen gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht
zulässig.
Das Anfahren des Abschleppfahrzeugs
muss schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem
Motor abgeschleppt wird, besteht keine
Lenk- und Bremsunterstützung.
In den folgenden Fällen ist für das
Abschleppen unbedingt professionelle
Hilfe hinzuzuziehen:
- F
ahrzeugpanne auf einer Autobahn
oder Schnellstraße,
-
F

ahrzeug mit Vierradantrieb,
-

G
etriebe kann nicht in die
Leerlaufstellung gebracht, das
Lenkrad nicht entriegelt oder die
Feststellbremse nicht gelöst werden,
-

w
enn es nicht möglich ist, ein
Fahrzeug mit Automatikgetriebe
abzuschleppen, laufender Motor,
-
A

bschleppen auf nur zwei Rädern,
-
k

eine homologierte Abschleppstange
vorhanden usw.
8
Bei einer Panne

224

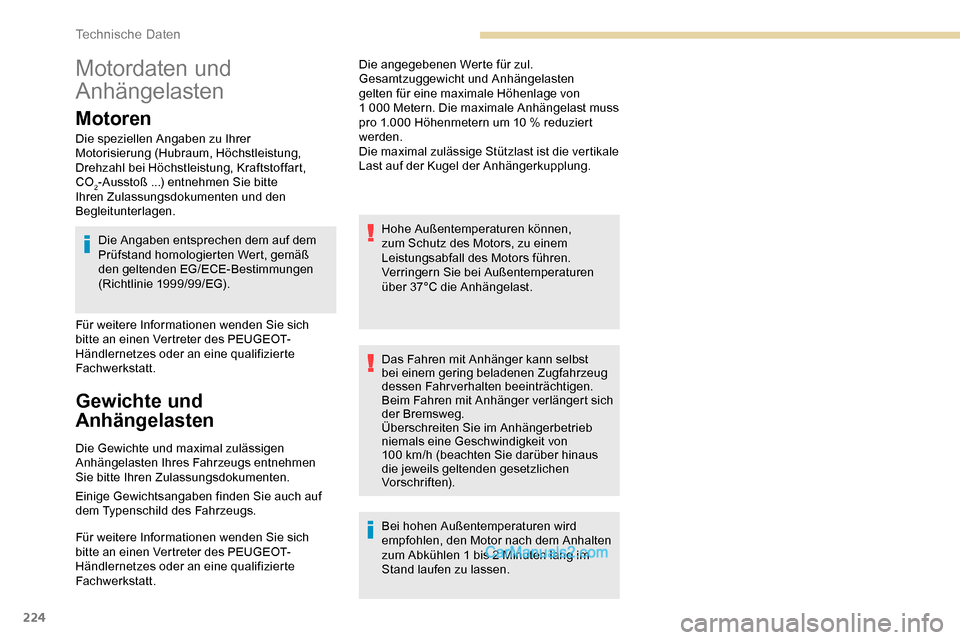

Motordaten und
Anhängelasten
Motoren
Die speziellen Angaben zu Ihrer
Motorisierung (Hubraum, Höchstleistung,
Drehzahl bei Höchstleistung, Kraftstoffart,
CO
2-Ausstoß ...) entnehmen Sie bitte
Ihren Zulassungsdokumenten und den
Begleitunterlagen.
Die Angaben entsprechen dem auf dem
Prüfstand homologierten Wert, gemäß
den geltenden EG/ECE-Bestimmungen
(Richtlinie 1999/99/EG).
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Gewichte und
Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten Ihres Fahrzeugs entnehmen
Sie bitte Ihren Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf
dem Typenschild des Fahrzeugs.
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt. Die angegebenen Werte für zul.
Gesamtzuggewicht und Anhängelasten
gelten für eine maximale Höhenlage von
1
000 Metern. Die maximale Anhängelast muss
pro 1.000 Höhenmetern um 10 % reduziert
werden.
Die maximal zulässige Stützlast ist die vertikale
Last auf der Kugel der Anhängerkupplung.
Hohe Außentemperaturen können,
zum Schutz des Motors, zu einem
Leistungsabfall des Motors führen.
Verringern Sie bei Außentemperaturen
über 37°C die Anhängelast.
Das Fahren mit Anhänger kann selbst
bei einem gering beladenen Zugfahrzeug
dessen Fahrverhalten beeinträchtigen.
Beim Fahren mit Anhänger verlängert sich
der Bremsweg.
Überschreiten Sie im Anhängerbetrieb
niemals eine Geschwindigkeit von
100 km/h (beachten Sie darüber hinaus
die jeweils geltenden gesetzlichen
Vo r s c h r i f te n).
Bei hohen Außentemperaturen wird
empfohlen, den Motor nach dem Anhalten
zum Abkühlen 1 bis 2 Minuten lang im
Stand laufen zu lassen.
Technische Daten

225

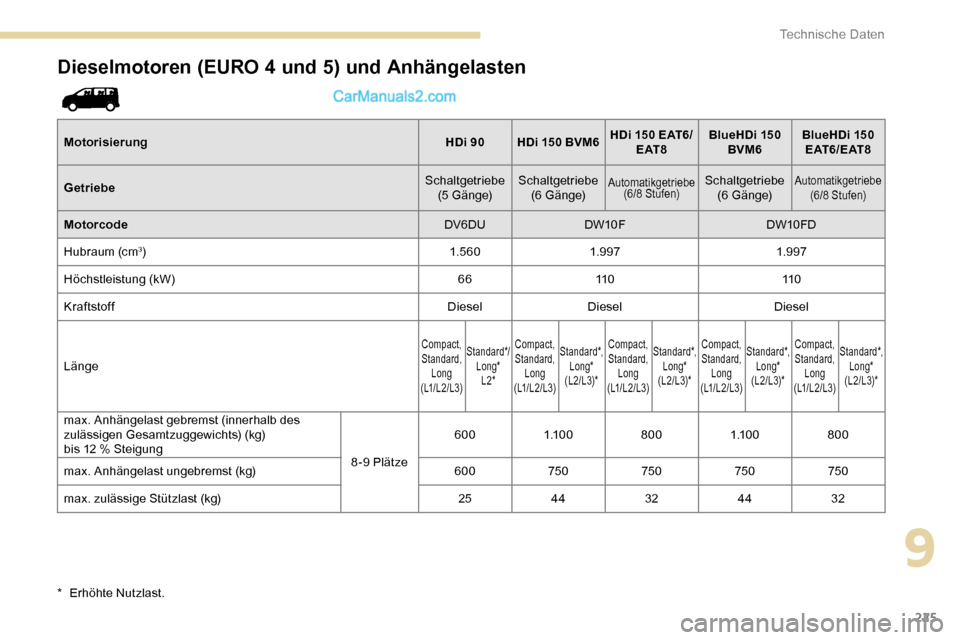

Dieselmotoren (EURO 4 und 5) und Anhängelasten
MotorisierungHDi 90HDi 150 BVM6 HDi 150 EAT6/
E AT 8 BlueHDi
150
BVM6 BlueHDi
150
E AT 6 / E AT 8
Getriebe Schaltgetriebe
(5 G ä n g e) Schaltgetriebe
(6 G ä n g e)
Automatikgetriebe
(6/8 Stufen)Schaltgetriebe
(6 G ä n g e)Automatikgetriebe (6/8 Stufen)
Motorcode DV6DUDW10F DW10FD
Hubraum (cm
3) 1. 5 6 01.9 97 1.9 97
Höchstleistung (kW) 6611 0 11 0
Kraftstoff DieselDiesel Diesel
Länge
Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*L2* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)*
max. Anhängelast gebremst (innerhalb des
zulässigen Gesamtzuggewichts) (kg)
bis 12
% Steigung 8-9 Plätze600
1.1 0 0 8001.1 0 0 800
max. Anhängelast ungebremst (kg) 600750750750750
max. zulässige Stützlast (kg) 2544 3244 32
*

E
rhöhte Nutzlast.
9
Technische Daten

226

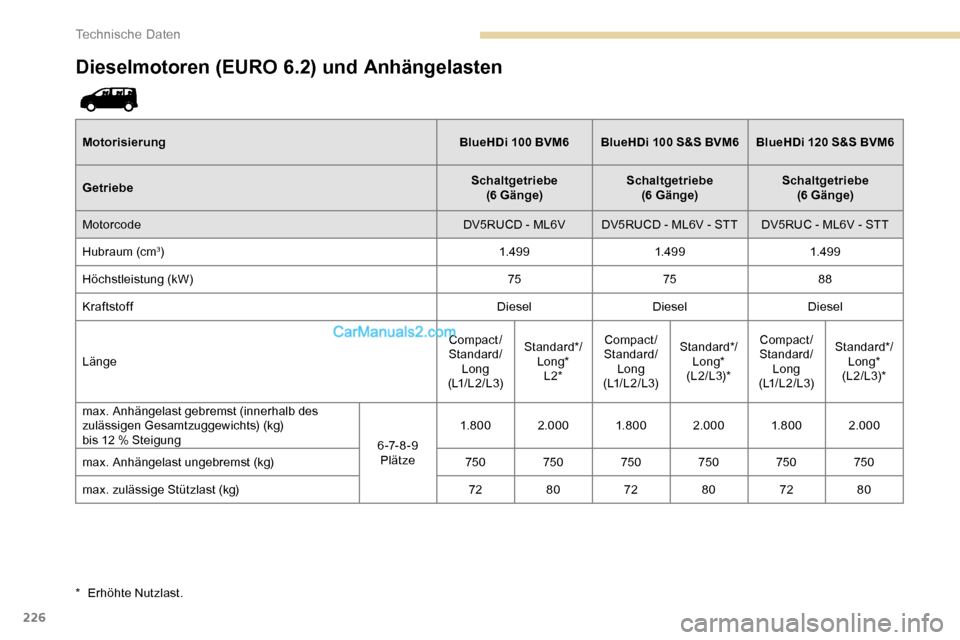

Dieselmotoren (EURO 6.2) und Anhängelasten
MotorisierungBlueHDi 100 BVM6BlueHDi 100 S&S BVM6BlueHDi 120 S&S BVM6
Getriebe Schaltgetriebe
(6 Gänge) Schaltgetriebe
(6 Gänge) Schaltgetriebe
(6 Gänge)
Motorcode DV5RUCD - ML6V DV5RUCD - ML6V - STT DV5RUC - ML6V - STT
Hubraum (cm
3) 1.49 91.49 91.49 9
Höchstleistung (kW) 757588
Kraftstoff DieselDieselDiesel
Länge Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*L2* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)*
max. Anhängelast gebremst (innerhalb des
zulässigen Gesamtzuggewichts) (kg)
bis 12

% Steigung 6 -7- 8 - 9
Plätze 1. 8 0 0
2.000 1. 8 0 02.000 1. 8 0 02.000
max. Anhängelast ungebremst (kg) 750 750 750 750 750 750
max. zulässige Stützlast (kg) 7280 7280 7280
*

E

rhöhte Nutzlast.
Technische Daten

227

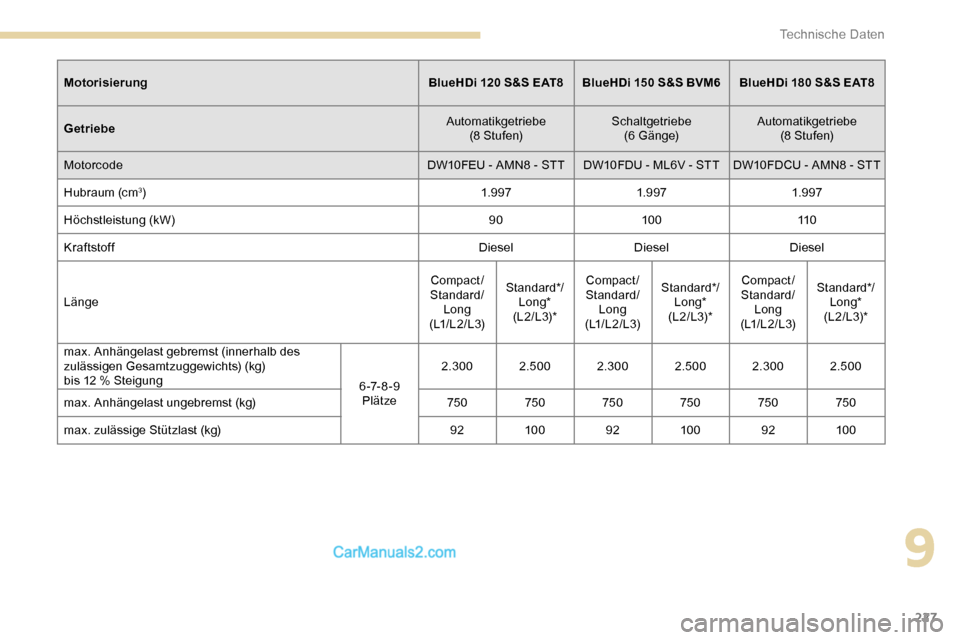

MotorisierungBlueHDi 120 S&S EAT8BlueHDi 150 S&S BVM6 BlueHDi 180 S&S EAT8
Getriebe Automatikgetriebe
(8 Stufen) Schaltgetriebe
(6 G ä n g e) Automatikgetriebe
(8 Stufen)
Motorcode DW10FEU - AMN8 - STT DW10FDU - ML6V - STT DW10FDCU - AMN8 - STT
Hubraum (cm
3) 1.9 971.9 971.9 97
Höchstleistung (kW) 9010 0 11 0
Kraftstoff DieselDieselDiesel
Länge Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)*
max. Anhängelast gebremst (innerhalb des
zulässigen Gesamtzuggewichts) (kg)
bis 12

% Steigung 6 -7- 8 - 9
Plätze 2.300 2.500 2.300 2.500 2.300 2.500
max. Anhängelast ungebremst (kg) 750 750 750 750 750 750
max. zulässige Stützlast (kg) 9210 0 9210 0 9210 0
9
Technische Daten

228

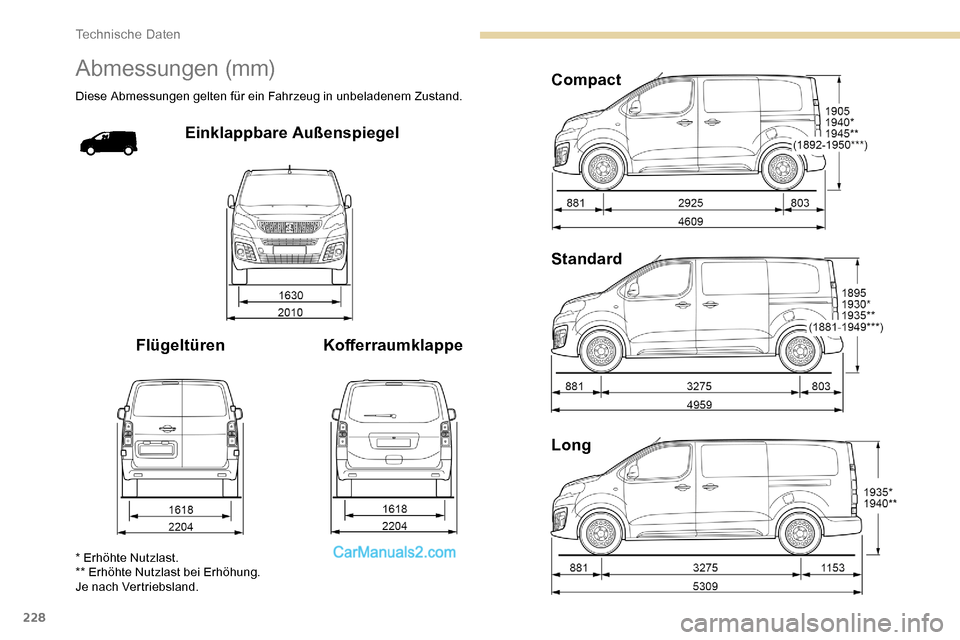

Abmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in unbeladenem Zustand.
Einklappbare Außenspiegel
Flügeltüren Kofferraumklappe Compact
Standard
Long
* Erhöhte Nutzlast.
** Erhöhte Nutzlast bei Erhöhung.
Je nach Vertriebsland.
Technische Daten

229

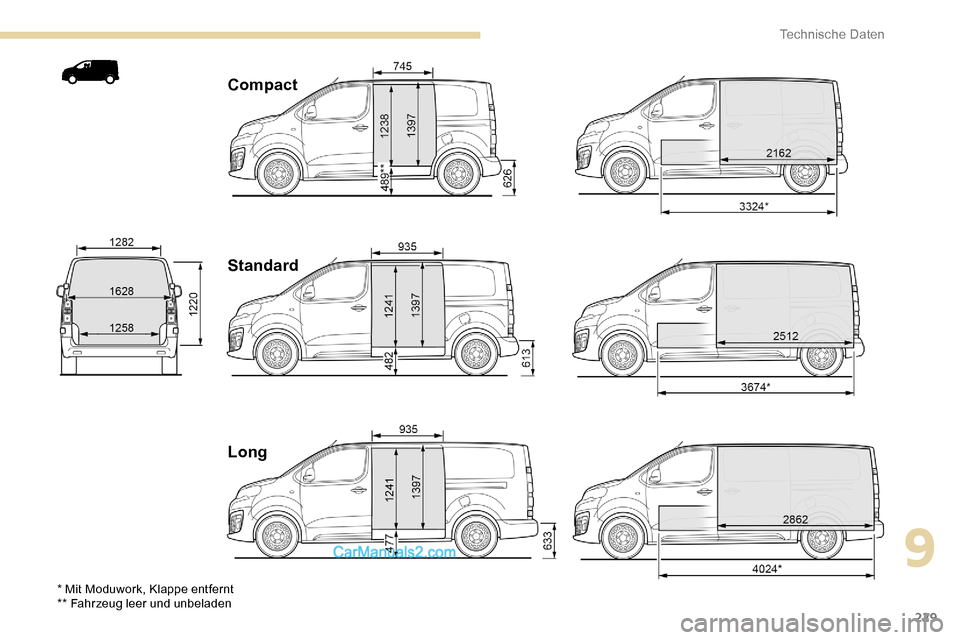

Compact
Standard
Long
* Mit Moduwork, Klappe entfernt
** Fahrzeug leer und unbeladen
9
Technische Daten

230

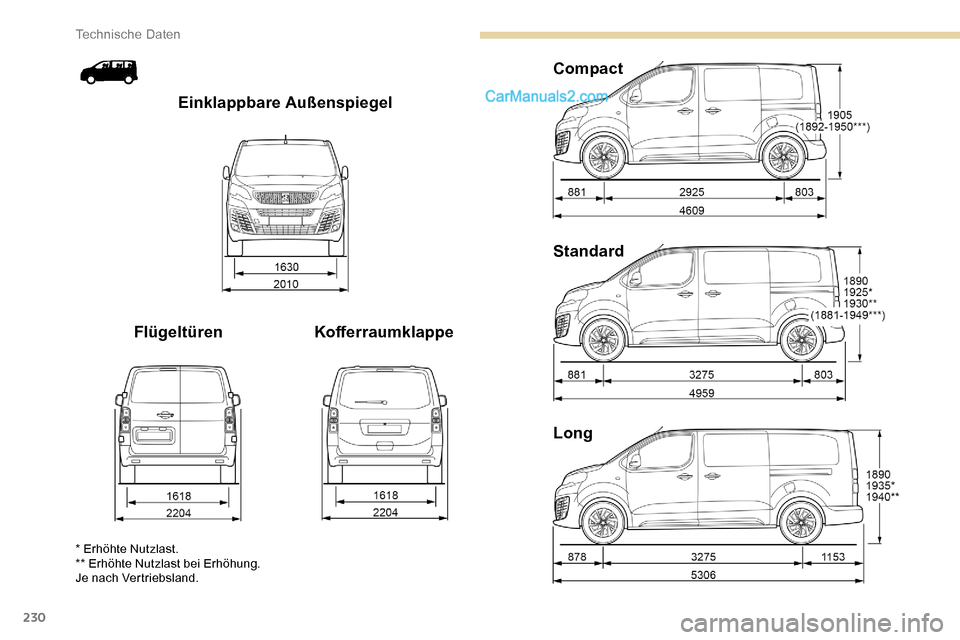

Long Standard Compact
Kofferraumklappe
Flügeltüren Einklappbare Außenspiegel
* Erhöhte Nutzlast.
** Erhöhte Nutzlast bei Erhöhung.
Je nach Vertriebsland.
Technische Daten
