2019 JEEP COMPASS Manual de Empleo y Cuidado (in Spanish)

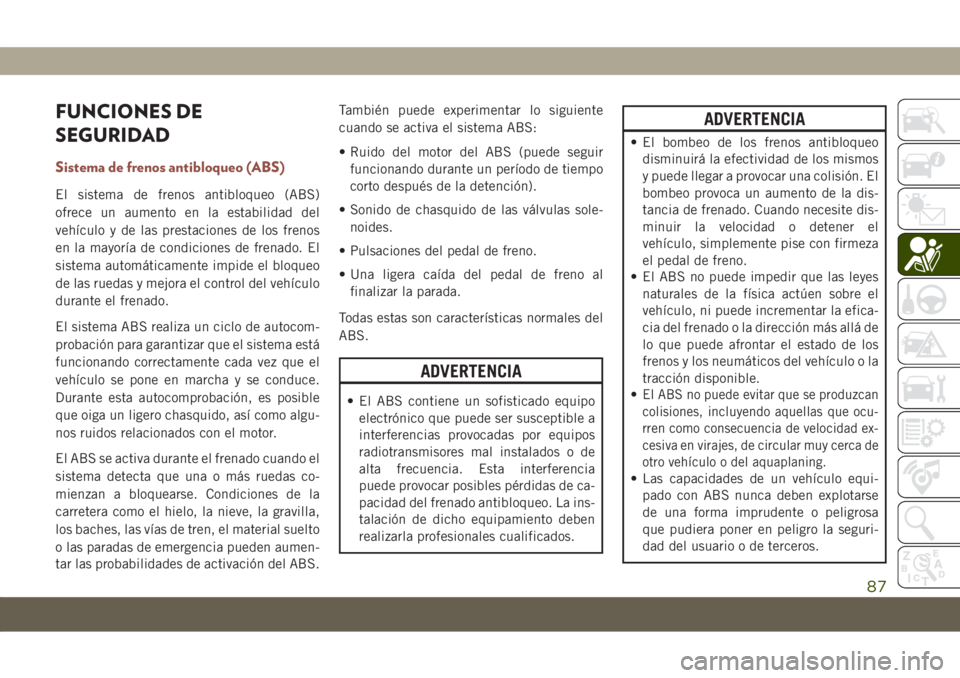

FUNCIONES DE
SEGURIDAD
Sistema de frenos antibloqueo (ABS)
El sistema de frenos antibloqueo (ABS)
ofrece un aumento en la estabilidad del
vehículo y de las prestaciones de los frenos
en la mayoría de condiciones de frenado. El
sistema automáticamente impide el bloqueo
de las ruedas y mejora el control del vehículo
durante el frenado.
El sistema ABS realiza un ciclo de autocom-
probación para garantizar que el sistema está
funcionando correctamente cada vez que el
vehículo se pone en marcha y se conduce.
Durante esta autocomprobación, es posible
que oiga un ligero chasquido, así como algu-
nos ruidos relacionados con el motor.
El ABS se activa durante el frenado cuando el
sistema detecta que una o más ruedas co-
mienzan a bloquearse. Condiciones de la
carretera como el hielo, la nieve, la gravilla,
los baches, las vías de tren, el material suelto
o las paradas de emergencia pueden aumen-
tar las probabilidades de activación del ABS.También puede experimentar lo siguiente
cuando se activa el sistema ABS:
• Ruido del motor del ABS (puede seguir
funcionando durante un período de tiempo
corto después de la detención).
• Sonido de chasquido de las válvulas sole-
noides.
• Pulsaciones del pedal de freno.
• Una ligera caída del pedal de freno al
finalizar la parada.
Todas estas son características normales del
ABS.
ADVERTENCIA
• El ABS contiene un sofisticado equipo
electrónico que puede ser susceptible a
interferencias provocadas por equipos
radiotransmisores mal instalados o de
alta frecuencia. Esta interferencia
puede provocar posibles pérdidas de ca-
pacidad del frenado antibloqueo. La ins-
talación de dicho equipamiento deben
realizarla profesionales cualificados.
ADVERTENCIA
• El bombeo de los frenos antibloqueo
disminuirá la efectividad de los mismos
y puede llegar a provocar una colisión. El
bombeo provoca un aumento de la dis-
tancia de frenado. Cuando necesite dis-
minuir la velocidad o detener el
vehículo, simplemente pise con firmeza
el pedal de freno.
• El ABS no puede impedir que las leyes
naturales de la física actúen sobre el
vehículo, ni puede incrementar la efica-
cia del frenado o la dirección más allá de
lo que puede afrontar el estado de los
frenos y los neumáticos del vehículo o la
tracción disponible.
•
El ABS no puede evitar que se produzcan
colisiones, incluyendo aquellas que ocu-
rren como consecuencia de velocidad ex-
cesiva en virajes, de circular muy cerca de
otro vehículo o del aquaplaning.
• Las capacidades de un vehículo equi-
pado con ABS nunca deben explotarse
de una forma imprudente o peligrosa
que pudiera poner en peligro la seguri-
dad del usuario o de terceros.
87

El ABS está diseñado para funcionar con
neumáticos de los fabricantes originales.
Cualquier modificación puede causar que el
ABS no funcione a pleno rendimiento.
Luz de advertencia de frenos antibloqueo
La "Anti-Lock Brake Warning Light" (Luz de
advertencia de frenos antibloqueo) de color
amarillo se encenderá cuando se coloque el
encendido en el modo ON/RUN (Encendido/
Marcha) y puede permanecer encendida du-
rante cuatro segundos.
Si la "Luz de advertencia de frenos antiblo-
queo" permanece encendida o se enciende
durante la conducción, indica que la parte
correspondiente al freno antibloqueo del sis-
tema de frenos no está funcionando y re-
quiere servicio. No obstante, si la luz de
advertencia de frenos antibloqueo está en-
cendida, el sistema de frenos convencional
continuará funcionando con normalidad.
Si la "Luz de advertencia de frenos antiblo-
queo" está encendida, deberá revisarse el
sistema de frenos cuanto antes a fin de
restablecer las ventajas ofrecidas por los fre-
nos antibloqueo. Si la "Anti-Lock Brake War-ning Light" (Luz de advertencia de frenos
antibloqueo) no se enciende cuando el en-
cendido se coloca en la posición ON/RUN
(Encendido/Marcha), haga reparar la luz
cuanto antes.Sistema de control de freno electrónico
Su vehículo está equipado con un avanzado
sistema de control de freno electrónico
(EBC). Este sistema incluye distribución de
fuerza de frenado electrónica (EBD), sistema
de frenos antibloqueo (ABS), sistema de asis-
tencia de frenos (BAS), asistencia de arran-
que en pendiente (HSA), sistema de control
de tracción (TCS), control de estabilidad
electrónico (ESC) y mitigación de vuelco
electrónica (ERM). Estos sistemas trabajan
de forma coordinada para mejor la estabili-
dad y el control del vehículo en diversas
condiciones de conducción.
Su vehículo también puede estar equipado
con frenado de emergencia anticipada
(RAB), asistencia de frenado con lluvia
(RBS), control de balanceo del remolque
(TSC), control de descenso de pendientes
(HDC) y par de dirección dinámica (DST).
Sistema de control de tracción (TCS)
Este sistema monitoriza el grado de patinaje
de cada una de las ruedas impulsadas. Si se
detecta patinaje de las ruedas, el sistema
TCS puede aplicar presión de freno a las
ruedas que patinan o reducir la potencia del
vehículo para mejorar la aceleración y la
estabilidad. Una función de TCS, el diferen-
cial limitado del freno (BLD), funciona de
forma similar a un diferencial de desplaza-
miento limitado y controla el patinaje de las
ruedas en un eje impulsado. Si una rueda de
un eje impulsado está girando más rápido
que la otra, el sistema aplicará el freno de la
rueda que patina. Esto propiciará que se
aplique más par del motor a la rueda que no
patina. El BLD puede permanecer activo in-
cluso si el TCS y el ESC se encuentran en un
modo reducido.
Sistema de asistencia de freno (BAS)
El BAS está diseñado para optimizar la capa-
cidad de frenado del vehículo durante manio-
bras que impliquen frenado de emergencia.
El sistema detecta una situación de frenado
de emergencia percibiendo el grado y canti-
dad de aplicación del freno y, a continuación,
SEGURIDAD
88

aplica a su vez la presión óptima a los frenos.
Esto puede contribuir a reducir las distancias
de frenado. El BAS complementa al sistema
de frenos antibloqueo (ABS). La aplicación
muy rápida de los frenos propicia la mejor
asistencia del BAS. Para aprovechar los be-
neficios del sistema, debe aplicar una pre-
sión de frenado continua durante la secuen-
cia de detención (no “bombee” los frenos).
No reduzca la presión sobre el pedal de freno,
a menos que ya no desee frenar. Al liberarse
el pedal de freno, el BAS se desactiva.
ADVERTENCIA
El sistema de asistencia de freno (BAS) no
puede impedir que las leyes naturales de
la física actúen sobre el vehículo, ni puede
incrementar la tracción permitida por las
condiciones de la carretera. El BAS no
puede impedir las colisiones, incluyendo
aquellas que se producen por una veloci-
dad excesiva en virajes, conducción sobre
superficies muy resbaladizas o aquapla-
ning. Las capacidades de un vehículo
equipado con BAS nunca deben explo-
tarse de una forma imprudente o peligrosa
ADVERTENCIA
que pudiera poner en peligro la seguridad
del usuario o de terceros.
Sistema de frenos Luz de advertencia
La "Luz de advertencia del sistema de frenos"
roja se enciende cuando se coloca el encen-
dido en posición ON/RUN (Encendido/
Marcha) y puede permanecer encendida du-
rante cuatro segundos.
Si la "luz de advertencia del sistema de fre-
nos" permanece encendida o se enciende
durante la conducción, significa que el sis-
tema de frenos no funciona correctamente y
que requiere servicio. Si la "Luz de adverten-
cia del sistema de frenos" no se enciende
cuando el encendido se coloca en el modo
ON/RUN (Encendido/Marcha), hágala repa-
rar cuanto antes.
Par de dirección dinámica (DST)
El par de dirección dinámica es una función
de los módulos ESC y EPS (Dirección asistida
eléctrica) que ofrece par en el volante para
determinadas condiciones de conducción enlas que el módulo ESC detecta inestabilidad
del vehículo. El par transmitido al volante
solo tiene como fin alertar al conductor para
una respuesta óptima de la dirección que
permita alcanzar/mantener la estabilidad del
vehículo. La única notificación que el con-
ductor recibe de que esta función está activa
es la fuerza de par (resistencia) aplicada al
volante.
NOTA:
La función de DST solo tiene como fin alertar
al conductor para que corrija la trayectoria,
mediante pequeñas transmisiones de fuerzas
de par en el volante, de modo que la eficacia
de la función depende considerablemente de
la sensibilidad y capacidad de reacción del
conductor al par aplicado. Es muy importante
observar que esta función no guiará el
vehículo, es decir, el conductor sigue siendo
responsable de ello.
Distribución de fuerza de frenado electró-
nica (EBD)
Esta función gestiona la distribución del par
de frenado entre los ejes delantero y trasero
limitando la presión de frenado en el eje
trasero. Esto se hace para evitar el desplaza-
89

miento de las ruedas traseras y la inestabili-
dad del vehículo, así como para impedir la
entrada del eje trasero en el sistema ABS
antes que el eje delantero.
Mitigación de vuelco electrónica (ERM)
Este sistema anticipa el riesgo de una eleva-
ción de ruedas monitorizando la acción del
conductor sobre el volante de dirección y la
velocidad del vehículo. Cuando la ERM de-
termina que el grado de cambio del ángulo
del volante de dirección y la velocidad del
vehículo son suficientes para que exista
riesgo de elevación de ruedas, aplica el freno
apropiado y puede también reducir la poten-
cia del motor para minimizar las probabilida-
des de que se produzca elevación de ruedas.
La ERM solo puede reducir el riesgo de ele-
vación de ruedas que pueda producirse du-
rante maniobras de conducción severas o
evasivas; no puede impedir la elevación de
ruedas producto de otros factores tales como
condiciones de la carretera, salida de la vía o
golpes contra objetos u otros vehículos.
ADVERTENCIA
Muchos factores, como la carga del
vehículo, las condiciones de la carretera y
las condiciones de conducción, inciden en
el riesgo de que se produzca elevación de
ruedas o vuelco. La función ERM no puede
impedir en todos los casos que las ruedas
se eleven ni que el vehículo vuelque, es-
pecialmente cuando se produce una salida
de la vía o golpes contra objetos u otros
vehículos. Los vehículos equipados con
ERM no deben conducirse de forma ex-
trema, poniéndolos al límite con una con-
ducción imprudente o peligrosa que
arriesgue la seguridad del usuario o de
otras personas.
Control de estabilidad electrónico (ESC)
Este sistema mejora el control direccional y
la estabilidad del vehículo en las diversas
condiciones de conducción. El ESC corrige
una condición de aplicación excesiva o insu-
ficiente de la dirección del vehículo apli-
cando el freno de las ruedas apropiadas paracompensar los efectos. También puede redu-
cirse la potencia del motor para contribuir a
que el vehículo mantenga el recorrido de-
seado.
El ESC usa sensores dentro del vehículo para
determinar el recorrido que piensa realizar el
conductor y lo compara con el recorrido real
del vehículo. Cuando el recorrido real del
vehículo no coincide con el recorrido de-
seado, el ESC aplica el freno de la rueda
apropiada para ayudar a contrarrestar la con-
dición de aplicación excesiva o insuficiente
de la dirección.
• Aplicación excesiva de la dirección: cuando
el vehículo está girando más de lo apro-
piado para la posición del volante.
• Aplicación insuficiente de la dirección:
cuando el vehículo está girando menos de
lo apropiado para la posición del volante.
La luz indicadora de avería/activación de ESC
(situada en el grupo de instrumentos) co-
mienza a parpadear tan pronto como el sis-
tema ESC se activa. La luz indicadora de
avería/activación de ESC también parpadea
cuando el TCS está activo. Si la luz indica-
dora de avería/activación de ESC comienza a
SEGURIDAD
90

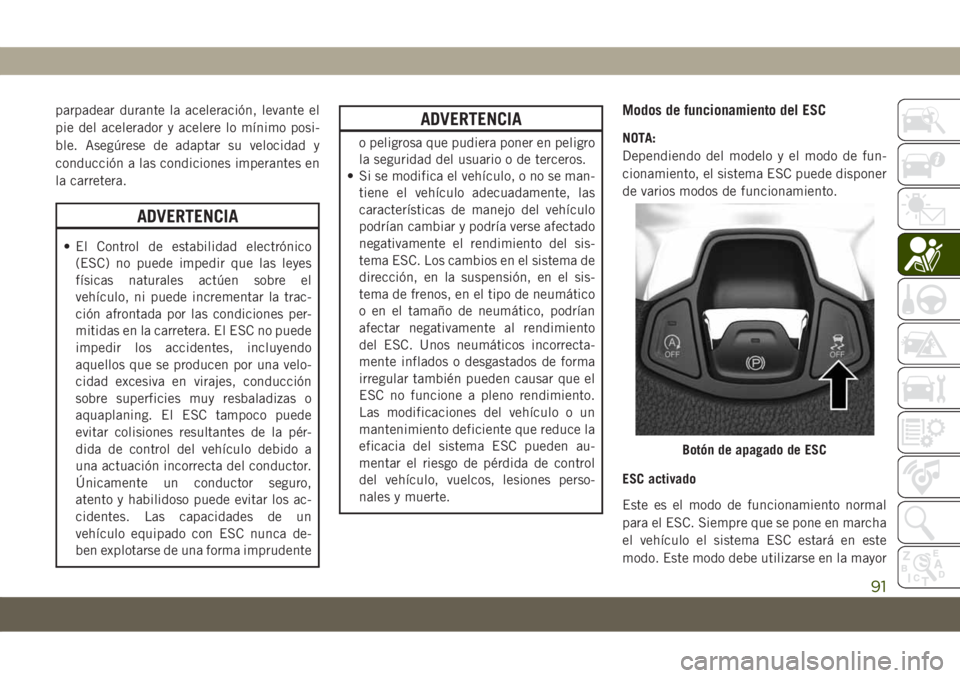

parpadear durante la aceleración, levante el
pie del acelerador y acelere lo mínimo posi-
ble. Asegúrese de adaptar su velocidad y
conducción a las condiciones imperantes en
la carretera.
ADVERTENCIA
• El Control de estabilidad electrónico
(ESC) no puede impedir que las leyes
físicas naturales actúen sobre el
vehículo, ni puede incrementar la trac-
ción afrontada por las condiciones per-
mitidas en la carretera. El ESC no puede
impedir los accidentes, incluyendo
aquellos que se producen por una velo-
cidad excesiva en virajes, conducción
sobre superficies muy resbaladizas o
aquaplaning. El ESC tampoco puede
evitar colisiones resultantes de la pér-
dida de control del vehículo debido a
una actuación incorrecta del conductor.
Únicamente un conductor seguro,
atento y habilidoso puede evitar los ac-
cidentes. Las capacidades de un
vehículo equipado con ESC nunca de-
ben explotarse de una forma imprudente
ADVERTENCIA
o peligrosa que pudiera poner en peligro
la seguridad del usuario o de terceros.
• Si se modifica el vehículo, o no se man-
tiene el vehículo adecuadamente, las
características de manejo del vehículo
podrían cambiar y podría verse afectado
negativamente el rendimiento del sis-
tema ESC. Los cambios en el sistema de
dirección, en la suspensión, en el sis-
tema de frenos, en el tipo de neumático
o en el tamaño de neumático, podrían
afectar negativamente al rendimiento
del ESC. Unos neumáticos incorrecta-
mente inflados o desgastados de forma
irregular también pueden causar que el
ESC no funcione a pleno rendimiento.
Las modificaciones del vehículo o un
mantenimiento deficiente que reduce la
eficacia del sistema ESC pueden au-
mentar el riesgo de pérdida de control
del vehículo, vuelcos, lesiones perso-
nales y muerte.
Modos de funcionamiento del ESC
NOTA:
Dependiendo del modelo y el modo de fun-
cionamiento, el sistema ESC puede disponer
de varios modos de funcionamiento.
ESC activado
Este es el modo de funcionamiento normal
para el ESC. Siempre que se pone en marcha
el vehículo el sistema ESC estará en este
modo. Este modo debe utilizarse en la mayor
Botón de apagado de ESC
91

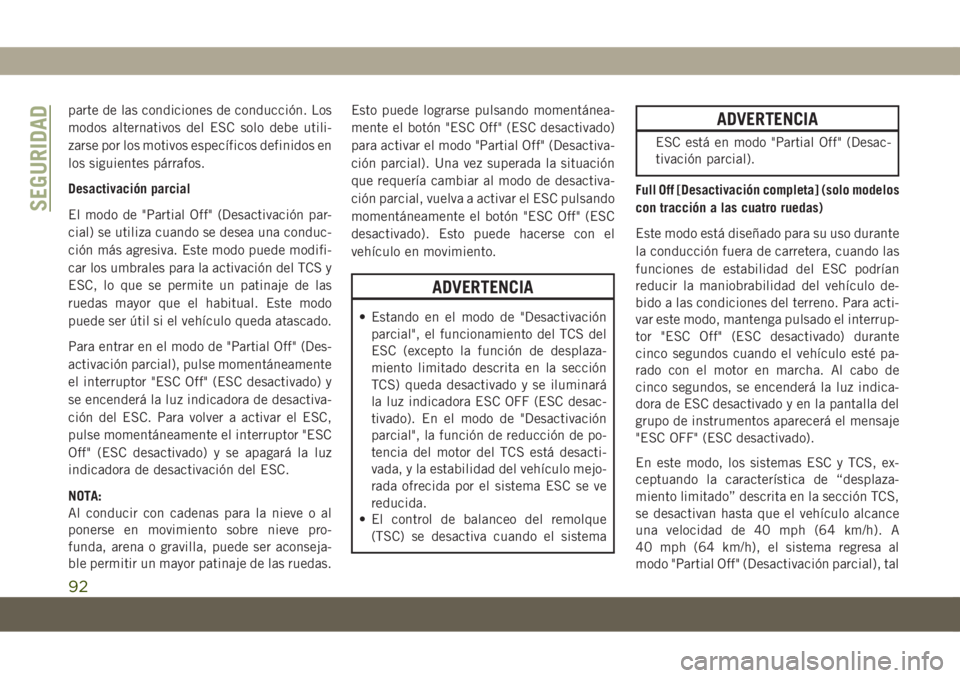

parte de las condiciones de conducción. Los
modos alternativos del ESC solo debe utili-
zarse por los motivos específicos definidos en
los siguientes párrafos.
Desactivación parcial
El modo de "Partial Off" (Desactivación par-
cial) se utiliza cuando se desea una conduc-
ción más agresiva. Este modo puede modifi-
car los umbrales para la activación del TCS y
ESC, lo que se permite un patinaje de las
ruedas mayor que el habitual. Este modo
puede ser útil si el vehículo queda atascado.
Para entrar en el modo de "Partial Off" (Des-
activación parcial), pulse momentáneamente
el interruptor "ESC Off" (ESC desactivado) y
se encenderá la luz indicadora de desactiva-
ción del ESC. Para volver a activar el ESC,
pulse momentáneamente el interruptor "ESC
Off" (ESC desactivado) y se apagará la luz
indicadora de desactivación del ESC.
NOTA:
Al conducir con cadenas para la nieve o al
ponerse en movimiento sobre nieve pro-
funda, arena o gravilla, puede ser aconseja-
ble permitir un mayor patinaje de las ruedas.Esto puede lograrse pulsando momentánea-
mente el botón "ESC Off" (ESC desactivado)
para activar el modo "Partial Off" (Desactiva-
ción parcial). Una vez superada la situación
que requería cambiar al modo de desactiva-
ción parcial, vuelva a activar el ESC pulsando
momentáneamente el botón "ESC Off" (ESC
desactivado). Esto puede hacerse con el
vehículo en movimiento.
ADVERTENCIA
• Estando en el modo de "Desactivación
parcial", el funcionamiento del TCS del
ESC (excepto la función de desplaza-
miento limitado descrita en la sección
TCS) queda desactivado y se iluminará
la luz indicadora ESC OFF (ESC desac-
tivado). En el modo de "Desactivación
parcial", la función de reducción de po-
tencia del motor del TCS está desacti-
vada, y la estabilidad del vehículo mejo-
rada ofrecida por el sistema ESC se ve
reducida.
• El control de balanceo del remolque
(TSC) se desactiva cuando el sistema
ADVERTENCIA
ESC está en modo "Partial Off" (Desac-
tivación parcial).
Full Off [Desactivación completa] (solo modelos
con tracción a las cuatro ruedas)
Este modo está diseñado para su uso durante
la conducción fuera de carretera, cuando las
funciones de estabilidad del ESC podrían
reducir la maniobrabilidad del vehículo de-
bido a las condiciones del terreno. Para acti-
var este modo, mantenga pulsado el interrup-
tor "ESC Off" (ESC desactivado) durante
cinco segundos cuando el vehículo esté pa-
rado con el motor en marcha. Al cabo de
cinco segundos, se encenderá la luz indica-
dora de ESC desactivado y en la pantalla del
grupo de instrumentos aparecerá el mensaje
"ESC OFF" (ESC desactivado).
En este modo, los sistemas ESC y TCS, ex-
ceptuando la característica de “desplaza-
miento limitado” descrita en la sección TCS,
se desactivan hasta que el vehículo alcance
una velocidad de 40 mph (64 km/h). A
40 mph (64 km/h), el sistema regresa al
modo "Partial Off" (Desactivación parcial), tal
SEGURIDAD
92

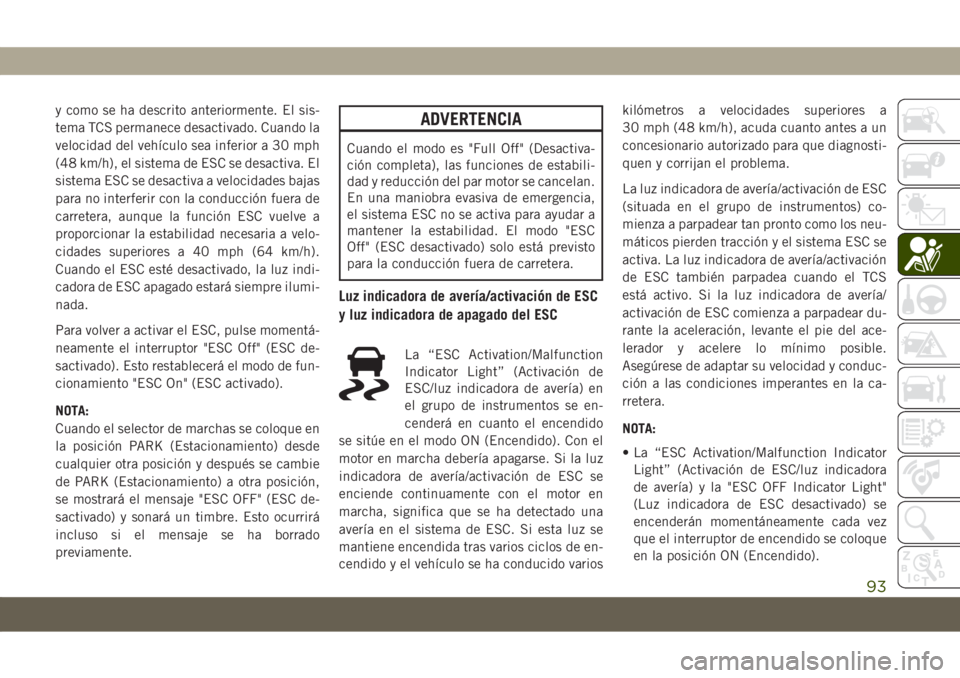

y como se ha descrito anteriormente. El sis-
tema TCS permanece desactivado. Cuando la
velocidad del vehículo sea inferior a 30 mph
(48 km/h), el sistema de ESC se desactiva. El
sistema ESC se desactiva a velocidades bajas
para no interferir con la conducción fuera de
carretera, aunque la función ESC vuelve a
proporcionar la estabilidad necesaria a velo-
cidades superiores a 40 mph (64 km/h).
Cuando el ESC esté desactivado, la luz indi-
cadora de ESC apagado estará siempre ilumi-
nada.
Para volver a activar el ESC, pulse momentá-
neamente el interruptor "ESC Off" (ESC de-
sactivado). Esto restablecerá el modo de fun-
cionamiento "ESC On" (ESC activado).
NOTA:
Cuando el selector de marchas se coloque en
la posición PARK (Estacionamiento) desde
cualquier otra posición y después se cambie
de PARK (Estacionamiento) a otra posición,
se mostrará el mensaje "ESC OFF" (ESC de-
sactivado) y sonará un timbre. Esto ocurrirá
incluso si el mensaje se ha borrado
previamente.ADVERTENCIA
Cuando el modo es "Full Off" (Desactiva-
ción completa), las funciones de estabili-
dad y reducción del par motor se cancelan.
En una maniobra evasiva de emergencia,
el sistema ESC no se activa para ayudar a
mantener la estabilidad. El modo "ESC
Off" (ESC desactivado) solo está previsto
para la conducción fuera de carretera.
Luz indicadora de avería/activación de ESC
y luz indicadora de apagado del ESC
La “ESC Activation/Malfunction
Indicator Light” (Activación de
ESC/luz indicadora de avería) en
el grupo de instrumentos se en-
cenderá en cuanto el encendido
se sitúe en el modo ON (Encendido). Con el
motor en marcha debería apagarse. Si la luz
indicadora de avería/activación de ESC se
enciende continuamente con el motor en
marcha, significa que se ha detectado una
avería en el sistema de ESC. Si esta luz se
mantiene encendida tras varios ciclos de en-
cendido y el vehículo se ha conducido varioskilómetros a velocidades superiores a
30 mph (48 km/h), acuda cuanto antes a un
concesionario autorizado para que diagnosti-
quen y corrijan el problema.
La luz indicadora de avería/activación de ESC
(situada en el grupo de instrumentos) co-
mienza a parpadear tan pronto como los neu-
máticos pierden tracción y el sistema ESC se
activa. La luz indicadora de avería/activación
de ESC también parpadea cuando el TCS
está activo. Si la luz indicadora de avería/
activación de ESC comienza a parpadear du-
rante la aceleración, levante el pie del ace-
lerador y acelere lo mínimo posible.
Asegúrese de adaptar su velocidad y conduc-
ción a las condiciones imperantes en la ca-
rretera.
NOTA:
• La “ESC Activation/Malfunction Indicator
Light” (Activación de ESC/luz indicadora
de avería) y la "ESC OFF Indicator Light"
(Luz indicadora de ESC desactivado) se
encenderán momentáneamente cada vez
que el interruptor de encendido se coloque
en la posición ON (Encendido).
93

• Cada vez que el encendido se coloque en la
posición ON (Encendido), el sistema de
ESC estará activado incluso aunque se
haya desactivado previamente.
• Cuando esté activo, el sistema de ESC
efectuará sonidos tipo zumbido o chasqui-
dos. Esto es normal, los sonidos se deten-
drán cuando el ESC quede inactivo des-
pués de la maniobra causante de su
activación.
La luz indicadora de desactivación
del ESC indica que el cliente ha
optado por el control de estabilidad

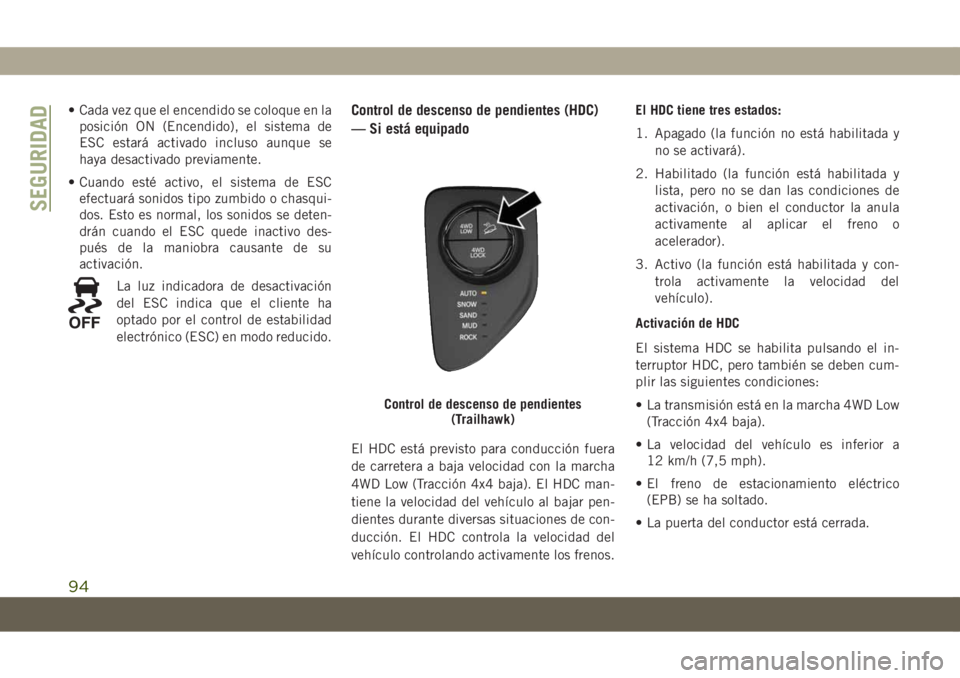

electrónico (ESC) en modo reducido.Control de descenso de pendientes (HDC)
— Si está equipado
El HDC está previsto para conducción fuera
de carretera a baja velocidad con la marcha
4WD Low (Tracción 4x4 baja). El HDC man-
tiene la velocidad del vehículo al bajar pen-
dientes durante diversas situaciones de con-
ducción. El HDC controla la velocidad del
vehículo controlando activamente los frenos.El HDC tiene tres estados:
1. Apagado (la función no está habilitada y
no se activará).
2. Habilitado (la función está habilitada y
lista, pero no se dan las condiciones de
activación, o bien el conductor la anula
activamente al aplicar el freno o
acelerador).
3. Activo (la función está habilitada y con-
trola activamente la velocidad del
vehículo).
Activación de HDC
El sistema HDC se habilita pulsando el in-
terruptor HDC, pero también se deben cum-
plir las siguientes condiciones:
• La transmisión está en la marcha 4WD Low
(Tracción 4x4 baja).
• La velocidad del vehículo es inferior a
12 km/h (7,5 mph).
• El freno de estacionamiento eléctrico
(EPB) se ha soltado.
• La puerta del conductor está cerrada.
Control de descenso de pendientes
(Trailhawk)
SEGURIDAD
94
