2019 JEEP COMPASS Manual de Empleo y Cuidado (in Spanish)

NOTA:
Estos dispositivos no eliminan la necesidad
de una correcta colocación del cinturón de
seguridad por parte del ocupante. El cinturón
de seguridad debe seguir llevándose colo-
cado correctamente y ceñido pero cómodo.
Los pretensores son disparados por el Contro-
lador de sujeción de ocupantes (ORC). Al
igual que ocurre con los airbags, los preten-
sores son dispositivos de un solo uso. Si el
pretensor o el airbag se despliegan, deberán
sustituirse inmediatamente.
Característica de gestión de energía
Los sistemas de cinturón de seguridad de los
asientos exteriores de la segunda fila están
equipados con una característica de gestión
de energía que puede ayudar a reducir aún
más el riesgo de lesiones en caso de colisión.
El sistema de cinturones de seguridad cuenta
con un conjunto de retractor diseñado para
suministrar correa de forma controlada.
Sistema de sujeción complementario (SRS)
Algunas de las características de seguridad
descritas en esta sección pueden ser equipa-
miento de serie en algunos modelos, o equi-
pamiento opcional en otros. Si no está se-
guro, consulte a un distribuidor autorizado.
El sistema de airbag debe estar preparado
para ofrecerle protección en caso de colisión.
El controlador de sujeción de ocupantes
(ORC) controla los circuitos internos y el
cableado de interconexión asociado con los
componentes eléctricos del sistema de air-
bag. Su vehículo puede estar equipado con
los siguientes componentes del sistema de
airbag:
Componentes del sistema del airbag
• Controlador de sujeción de ocupantes
(ORC)
• Luz de advertencia del airbag
• Volante y columna de dirección
• Panel de instrumentos
• Protectores de rodillas ante impactos
• Airbag delantero del conductor y el acom-
pañante• Interruptor de hebilla del cinturón de segu-
ridad
• Airbags laterales suplementarios
• Sensores de impactos frontales y laterales
• Pretensores de cinturones de seguridad
• Sensores de posición de corredera de
asiento
Luz de advertencia del airbag
El ORC controla que las partes electró-
nicas del sistema de airbag estén listas para
su funcionamiento siempre que el interruptor
de encendido se encuentra en las posiciones
START (Arranque) u ON/RUN (Encendido/
Marcha). Si el interruptor de encendido está
en la posición OFF (Apagado), o en la posi-
ción ACC, el sistema de airbag no está acti-
vado y no se inflarán los airbags.
El ORC contiene un sistema de alimentación
eléctrica de reserva que puede desplegar el
sistema de airbag incluso si la batería pierde
la alimentación o si se desconecta antes del
despliegue.
119

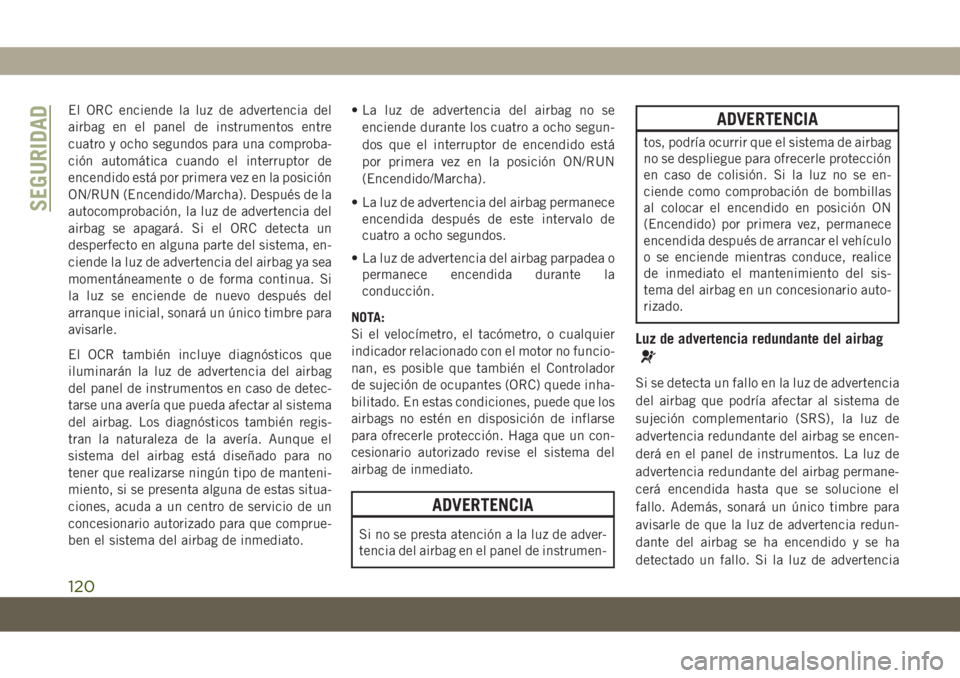

El ORC enciende la luz de advertencia del
airbag en el panel de instrumentos entre
cuatro y ocho segundos para una comproba-
ción automática cuando el interruptor de
encendido está por primera vez en la posición
ON/RUN (Encendido/Marcha). Después de la
autocomprobación, la luz de advertencia del
airbag se apagará. Si el ORC detecta un
desperfecto en alguna parte del sistema, en-
ciende la luz de advertencia del airbag ya sea
momentáneamente o de forma continua. Si
la luz se enciende de nuevo después del
arranque inicial, sonará un único timbre para
avisarle.
El OCR también incluye diagnósticos que
iluminarán la luz de advertencia del airbag
del panel de instrumentos en caso de detec-
tarse una avería que pueda afectar al sistema
del airbag. Los diagnósticos también regis-
tran la naturaleza de la avería. Aunque el
sistema del airbag está diseñado para no
tener que realizarse ningún tipo de manteni-
miento, si se presenta alguna de estas situa-
ciones, acuda a un centro de servicio de un
concesionario autorizado para que comprue-
ben el sistema del airbag de inmediato.• La luz de advertencia del airbag no se
enciende durante los cuatro a ocho segun-
dos que el interruptor de encendido está
por primera vez en la posición ON/RUN
(Encendido/Marcha).
• La luz de advertencia del airbag permanece
encendida después de este intervalo de
cuatro a ocho segundos.
• La luz de advertencia del airbag parpadea o
permanece encendida durante la
conducción.
NOTA:
Si el velocímetro, el tacómetro, o cualquier
indicador relacionado con el motor no funcio-
nan, es posible que también el Controlador
de sujeción de ocupantes (ORC) quede inha-
bilitado. En estas condiciones, puede que los
airbags no estén en disposición de inflarse
para ofrecerle protección. Haga que un con-
cesionario autorizado revise el sistema del
airbag de inmediato.
ADVERTENCIA
Si no se presta atención a la luz de adver-
tencia del airbag en el panel de instrumen-
ADVERTENCIA
tos, podría ocurrir que el sistema de airbag
no se despliegue para ofrecerle protección
en caso de colisión. Si la luz no se en-
ciende como comprobación de bombillas
al colocar el encendido en posición ON
(Encendido) por primera vez, permanece
encendida después de arrancar el vehículo
o se enciende mientras conduce, realice
de inmediato el mantenimiento del sis-
tema del airbag en un concesionario auto-
rizado.
Luz de advertencia redundante del airbag
Si se detecta un fallo en la luz de advertencia
del airbag que podría afectar al sistema de
sujeción complementario (SRS), la luz de
advertencia redundante del airbag se encen-
derá en el panel de instrumentos. La luz de
advertencia redundante del airbag permane-
cerá encendida hasta que se solucione el
fallo. Además, sonará un único timbre para
avisarle de que la luz de advertencia redun-
dante del airbag se ha encendido y se ha
detectado un fallo. Si la luz de advertencia
SEGURIDAD
120

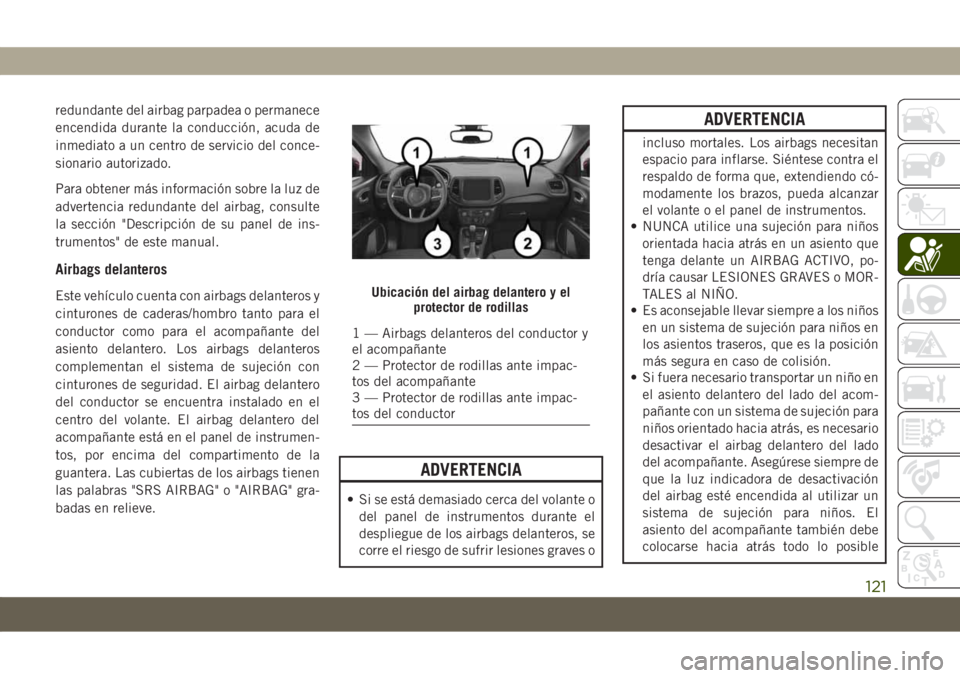

redundante del airbag parpadea o permanece
encendida durante la conducción, acuda de
inmediato a un centro de servicio del conce-
sionario autorizado.
Para obtener más información sobre la luz de
advertencia redundante del airbag, consulte
la sección "Descripción de su panel de ins-
trumentos" de este manual.
Airbags delanteros
Este vehículo cuenta con airbags delanteros y
cinturones de caderas/hombro tanto para el
conductor como para el acompañante del
asiento delantero. Los airbags delanteros
complementan el sistema de sujeción con
cinturones de seguridad. El airbag delantero
del conductor se encuentra instalado en el
centro del volante. El airbag delantero del
acompañante está en el panel de instrumen-
tos, por encima del compartimento de la
guantera. Las cubiertas de los airbags tienen
las palabras "SRS AIRBAG" o "AIRBAG" gra-
badas en relieve.
ADVERTENCIA
• Si se está demasiado cerca del volante o
del panel de instrumentos durante el
despliegue de los airbags delanteros, se
corre el riesgo de sufrir lesiones graves o
ADVERTENCIA
incluso mortales. Los airbags necesitan
espacio para inflarse. Siéntese contra el
respaldo de forma que, extendiendo có-
modamente los brazos, pueda alcanzar
el volante o el panel de instrumentos.
• NUNCA utilice una sujeción para niños
orientada hacia atrás en un asiento que
tenga delante un AIRBAG ACTIVO, po-
dría causar LESIONES GRAVES o MOR-
TALES al NIÑO.
• Es aconsejable llevar siempre a los niños
en un sistema de sujeción para niños en
los asientos traseros, que es la posición
más segura en caso de colisión.
• Si fuera necesario transportar un niño en
el asiento delantero del lado del acom-
pañante con un sistema de sujeción para
niños orientado hacia atrás, es necesario
desactivar el airbag delantero del lado
del acompañante. Asegúrese siempre de
que la luz indicadora de desactivación
del airbag esté encendida al utilizar un
sistema de sujeción para niños. El
asiento del acompañante también debe
colocarse hacia atrás todo lo posible
Ubicación del airbag delantero y el
protector de rodillas
1 — Airbags delanteros del conductor y
el acompañante
2 — Protector de rodillas ante impac-
tos del acompañante
3 — Protector de rodillas ante impac-
tos del conductor
121

ADVERTENCIA
para evitar que el sistema de sujeción
para niños entre en contacto con el pa-
nel de instrumentos.
• Al desplegarse, el airbag delantero del
acompañante podría causar lesiones
graves o mortales a un niño de 12 años o
menor, incluso si el niño viaja en una
sujeción para niños orientada hacia
atrás.
Funciones del airbag delantero del conduc-
tor y el acompañante
El sistema del airbag delantero avanzado
dispone de airbag de varias etapas para el
conductor y el acompañante delantero. Este
sistema proporciona una respuesta acorde
con la gravedad y el tipo de colisión, según
determina el Controlador de sujeción de ocu-
pantes (ORC), que puede recibir información
de los sensores de impacto frontal (si están
instalados) u otros componentes del sistema.
El inflador de la primera etapa se dispara
inmediatamente durante un impacto que re-
quiere la activación del airbag. Esta res-puesta de bajo nivel se utiliza en colisiones
de menor gravedad. Las colisiones más gra-
ves implican una respuesta de más enverga-
dura.
Este vehículo puede estar equipado con un
interruptor de hebilla del cinturón de seguri-
dad del conductor y/o del acompañante que
detecta si el cinturón de seguridad del con-
ductor o del acompañante está abrochado. El
interruptor de hebilla del cinturón de seguri-
dad puede regular el índice de inflado de los
airbags delanteros avanzados.
Este vehículo puede estar equipado con sen-
sores de posición de corredera de asiento del
conductor y/o acompañante delantero que
pueden ajustar el índice de inflado de los
airbag delanteros avanzados en función de la
posición del asiento.
ADVERTENCIA
• No se debe colocar ningún objeto sobre
el airbag o cerca del mismo en el panel
de instrumentos o el volante. Dichos
objetos podrían ocasionar daños si el
vehículo sufre una colisión lo suficiente-
ADVERTENCIA
mente fuerte como para que se desplie-
gue el airbag.
• No coloque nada sobre las cubiertas de
los airbags o alrededor de las mismas, ni
trate de abrirlas manualmente. Podrían
dañarse los airbags y podría sufrir lesio-
nes debido a que los airbags ya no estu-
viesen operativos. Las cubiertas protec-
toras de los cojines de los airbags están
diseñadas para abrirse únicamente
cuando los airbags se están inflando.
• Si se confía solo en los airbags, se pue-
den producir graves lesiones en caso de
colisión. Los airbags actúan junto con
sus cinturones de seguridad para suje-
tarle adecuadamente. En algunas coli-
siones, los airbags no llegan a desple-
garse. Utilice siempre los cinturones de
seguridad incluso aunque disponga de
airbag.
Funcionamiento del airbag delantero
Los airbags delanteros están diseñados para
proporcionar protección adicional comple-
mentando los cinturones de seguridad. No se
SEGURIDAD
122

prevé que los airbags delanteros reduzcan el
riesgo de lesión en colisiones traseras, late-
rales o con vuelco. Los airbags delanteros no
se desplegarán en todas las colisiones fron-
tales, inclusive algunas que pueden producir
daños sustanciales en el vehículo como, por
ejemplo, algunas colisiones contra postes,
empotramientos contra un camión y colisio-
nes frontales desviadas.
Por otro lado, dependiendo del tipo y locali-
zación del impacto, los airbags delanteros se
pueden desplegar en choques con pequeños
daños en la parte delantera del vehículo pero
que producen una desaceleración inicial se-
vera.
Dado que los sensores de airbag miden la
desaceleración del vehículo con el tiempo, la
velocidad del vehículo y los daños, por sí
solos no son buenos indicadores de si un
airbag debería haberse desplegado o no.
Los cinturones de seguridad son necesarios
para la protección en todas las colisiones y
también se necesitan para ayudar a mante-
nerle en posición, lejos de un airbag que se
despliega.Cuando el ORC detecta una colisión que
requiere los airbags delanteros, envía una
señal a los dispositivos de inflado. Se genera
entonces una gran cantidad de gas no tóxico
que infla los airbags delanteros.
La cubierta tapizada del cubo del volante y el
lado superior del acompañante del panel de
instrumentos se separan y apartan a medida
que los airbags se inflan hasta alcanzar su
tamaño máximo. Los airbags delanteros se
inflan por completo en menos del tiempo del
que se tarda en pestañear. Después, los air-
bags delanteros se desinflan rápidamente
mientras ayudan a sujetar al conductor y al
acompañante.
Función de desactivación del airbag del
acompañante — Si está equipado
Este sistema permite al conductor DESACTI-
VAR (OFF) el airbag delantero avanzado del
lado del acompañante sise debeinstalar una
sujeción para niños en el asiento delantero.
Solo deberá DESACTIVAR (OFF) el airbag
delantero avanzado del lado del acompa-
ñante si es absolutamente necesario instalar
una sujeción para niños en el asiento delan-
tero. Los niños de hasta los 12 años debenviajar con el cinturón de seguridad correcta-
mente abrochado en un asiento trasero, si
este está disponible. Según las estadísticas
de choques, los niños están más seguros
cuando viajan debidamente sujetos en los
asientos traseros que si lo hacen en un
asiento delantero. (Consulte "Sujeciones para
niños" en esta sección para obtener más
información).
ADVERTENCIA
• Si el airbag delantero avanzado del lado
del acompañante está desactivado y no
se desplegará en una colisión.
• La desactivación del airbag delantero
avanzado del lado del acompañante no
proporcionará protección adicional al
pasajero delantero complementando los
cinturones de seguridad.
• No instale una sujeción para niños en el
asiento delantero, a menos que se ilu-
mine la luz indicadora de desactivación
del airbag del lado del acompañante
en el grupo central para mostrar que el
airbag delantero avanzado del lado del
acompañante está desactivado.
123

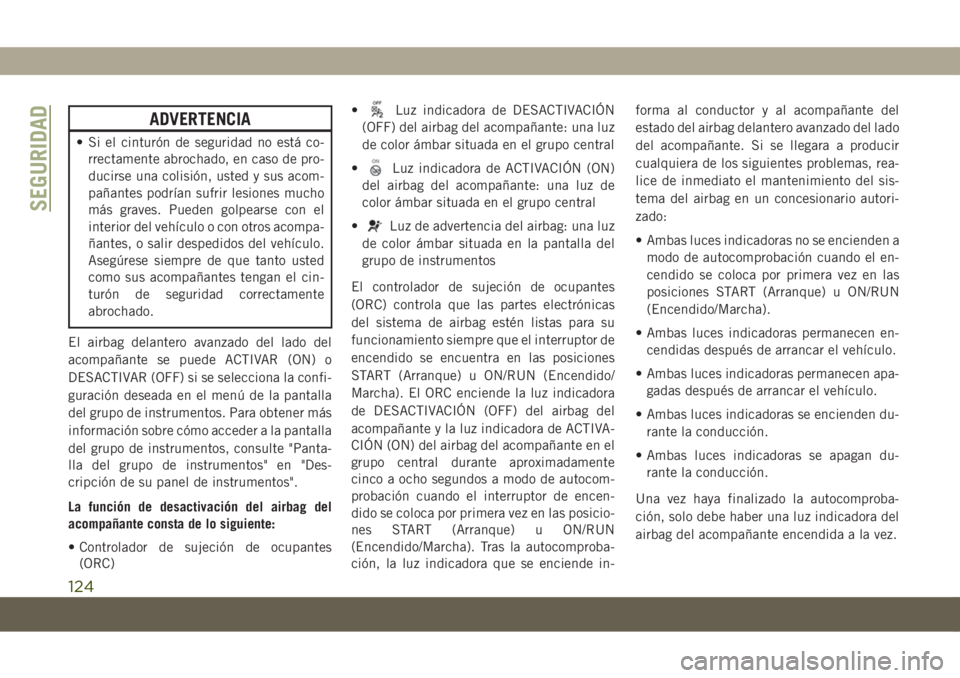

ADVERTENCIA
• Si el cinturón de seguridad no está co-
rrectamente abrochado, en caso de pro-
ducirse una colisión, usted y sus acom-
pañantes podrían sufrir lesiones mucho
más graves. Pueden golpearse con el
interior del vehículo o con otros acompa-
ñantes, o salir despedidos del vehículo.
Asegúrese siempre de que tanto usted
como sus acompañantes tengan el cin-
turón de seguridad correctamente
abrochado.
El airbag delantero avanzado del lado del
acompañante se puede ACTIVAR (ON) o
DESACTIVAR (OFF) si se selecciona la confi-
guración deseada en el menú de la pantalla
del grupo de instrumentos. Para obtener más
información sobre cómo acceder a la pantalla
del grupo de instrumentos, consulte "Panta-
lla del grupo de instrumentos" en "Des-
cripción de su panel de instrumentos".
La función de desactivación del airbag del
acompañante consta de lo siguiente:
• Controlador de sujeción de ocupantes
(ORC)•
Luz indicadora de DESACTIVACIÓN
(OFF) del airbag del acompañante: una luz
de color ámbar situada en el grupo central
•
Luz indicadora de ACTIVACIÓN (ON)
del airbag del acompañante: una luz de
color ámbar situada en el grupo central
•
Luz de advertencia del airbag: una luz
de color ámbar situada en la pantalla del
grupo de instrumentos
El controlador de sujeción de ocupantes
(ORC) controla que las partes electrónicas
del sistema de airbag estén listas para su
funcionamiento siempre que el interruptor de
encendido se encuentra en las posiciones
START (Arranque) u ON/RUN (Encendido/
Marcha). El ORC enciende la luz indicadora
de DESACTIVACIÓN (OFF) del airbag del
acompañante y la luz indicadora de ACTIVA-
CIÓN (ON) del airbag del acompañante en el
grupo central durante aproximadamente
cinco a ocho segundos a modo de autocom-
probación cuando el interruptor de encen-
dido se coloca por primera vez en las posicio-
nes START (Arranque) u ON/RUN
(Encendido/Marcha). Tras la autocomproba-
ción, la luz indicadora que se enciende in-forma al conductor y al acompañante del
estado del airbag delantero avanzado del lado
del acompañante. Si se llegara a producir
cualquiera de los siguientes problemas, rea-
lice de inmediato el mantenimiento del sis-
tema del airbag en un concesionario autori-
zado:
• Ambas luces indicadoras no se encienden a
modo de autocomprobación cuando el en-
cendido se coloca por primera vez en las
posiciones START (Arranque) u ON/RUN
(Encendido/Marcha).
• Ambas luces indicadoras permanecen en-
cendidas después de arrancar el vehículo.
• Ambas luces indicadoras permanecen apa-
gadas después de arrancar el vehículo.
• Ambas luces indicadoras se encienden du-
rante la conducción.
• Ambas luces indicadoras se apagan du-
rante la conducción.
Una vez haya finalizado la autocomproba-
ción, solo debe haber una luz indicadora del
airbag del acompañante encendida a la vez.
SEGURIDAD
124

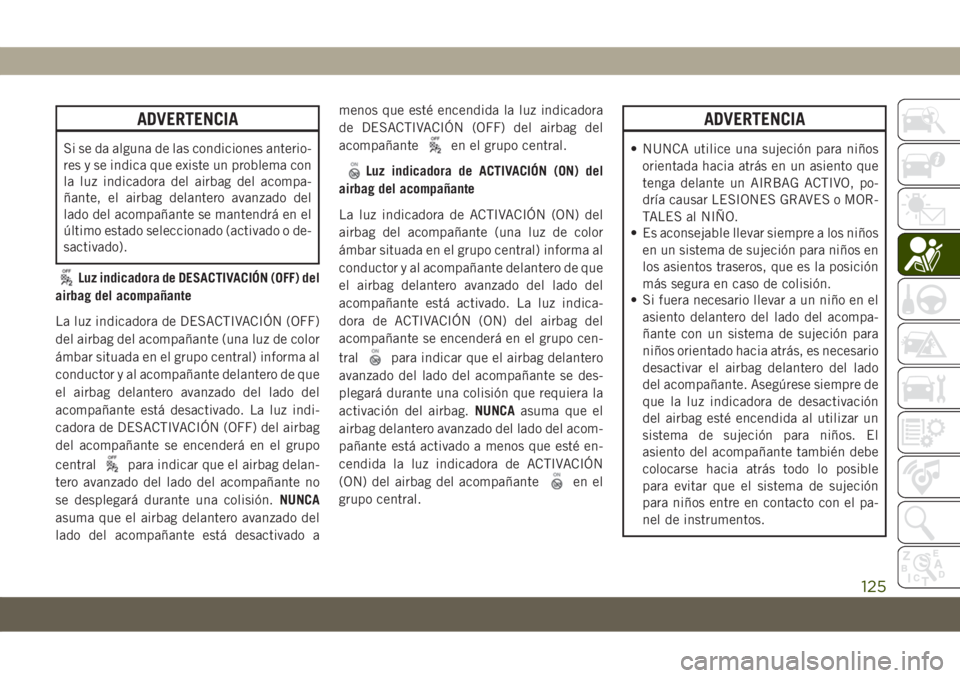

ADVERTENCIA
Si se da alguna de las condiciones anterio-
res y se indica que existe un problema con
la luz indicadora del airbag del acompa-
ñante, el airbag delantero avanzado del
lado del acompañante se mantendrá en el
último estado seleccionado (activado o de-
sactivado).
Luz indicadora de DESACTIVACIÓN (OFF) del
airbag del acompañante
La luz indicadora de DESACTIVACIÓN (OFF)
del airbag del acompañante (una luz de color
ámbar situada en el grupo central) informa al
conductor y al acompañante delantero de que
el airbag delantero avanzado del lado del
acompañante está desactivado. La luz indi-
cadora de DESACTIVACIÓN (OFF) del airbag
del acompañante se encenderá en el grupo
central
para indicar que el airbag delan-
tero avanzado del lado del acompañante no
se desplegará durante una colisión.NUNCA
asuma que el airbag delantero avanzado del
lado del acompañante está desactivado amenos que esté encendida la luz indicadora
de DESACTIVACIÓN (OFF) del airbag del
acompañante
en el grupo central.
Luz indicadora de ACTIVACIÓN (ON) del
airbag del acompañante
La luz indicadora de ACTIVACIÓN (ON) del
airbag del acompañante (una luz de color
ámbar situada en el grupo central) informa al
conductor y al acompañante delantero de que
el airbag delantero avanzado del lado del
acompañante está activado. La luz indica-
dora de ACTIVACIÓN (ON) del airbag del
acompañante se encenderá en el grupo cen-
tral
para indicar que el airbag delantero
avanzado del lado del acompañante se des-
plegará durante una colisión que requiera la
activación del airbag.NUNCAasuma que el
airbag delantero avanzado del lado del acom-
pañante está activado a menos que esté en-
cendida la luz indicadora de ACTIVACIÓN
(ON) del airbag del acompañante
en el
grupo central.
ADVERTENCIA
• NUNCA utilice una sujeción para niños
orientada hacia atrás en un asiento que
tenga delante un AIRBAG ACTIVO, po-
dría causar LESIONES GRAVES o MOR-
TALES al NIÑO.
• Es aconsejable llevar siempre a los niños
en un sistema de sujeción para niños en
los asientos traseros, que es la posición
más segura en caso de colisión.
• Si fuera necesario llevar a un niño en el
asiento delantero del lado del acompa-
ñante con un sistema de sujeción para
niños orientado hacia atrás, es necesario
desactivar el airbag delantero del lado
del acompañante. Asegúrese siempre de
que la luz indicadora de desactivación
del airbag esté encendida al utilizar un
sistema de sujeción para niños. El
asiento del acompañante también debe
colocarse hacia atrás todo lo posible
para evitar que el sistema de sujeción
para niños entre en contacto con el pa-
nel de instrumentos.
125

ADVERTENCIA
• Al desplegarse, el airbag delantero del
acompañante podría causar lesiones
graves o mortales a un niño de 12 años o
menor, incluso si el niño viaja en una
sujeción para niños orientada hacia
atrás.
• Los niños de hasta 12 años deben viajar
siempre en el asiento trasero con el
cinturón de seguridad correctamente
abrochado.
DESACTIVACIÓN (OFF) del airbag delantero
avanzado del lado del acompañante
Para DESACTIVAR (OFF) el airbag delantero
avanzado del lado del acompañante, acceda
al menú principal de la pantalla del grupo de
instrumentos, situado en el grupo de instru-
mentos, pulsando el botón de flecha Up
(Arriba) o Down (Abajo) del volante y, a con-
tinuación, realice las acciones siguientes:
Acción Información
Desplácese hacia
arriba o hacia abajo
hasta "Vehicle Set-
Up" (Configuración
del vehículo)
Pulse el botón "OK"
(Aceptar) en el vo-
lante para entrar en
"Vehicle Settings"
(Ajustes del vehículo)
Desplácese hacia
arriba o hacia abajo
con los botones de
flecha en el volante
para seleccionar "Se-
curity" (Seguridad)
Pulse el botón "OK"
(Aceptar) en el vo-
lante para seleccio-
nar "Security" (Segu-
ridad)Acción Información
Pulse el botón "OK"
(Aceptar) en el vo-
lante para seleccio-
nar "Passenger AIR-
BAG" (AIRBAG del
acompañante)
Desplácese hacia
arriba o hacia abajo
hasta "Passenger
AIRBAG OFF" (
OFF) (AIRBAG del
acompañante desac-
tivado)NOTA:
Si el airbag delantero
avanzado del lado del
acompañante estaba
antes ACTIVADO
(ON), este permane-
cerá activado de
forma predetermi-
nada y el usuario de-
berá desplazarse ha-
cia abajo para
desactivarlo.
Pulse el botón "OK"
(Aceptar) en el vo-
lante para seleccio-
nar "Passenger AIR-
BAG OFF" (
OFF)
(AIRBAG del acom-
pañante desactivado)
SEGURIDAD
126
