ADVERTENCIA
Para evitar lesiones graves o mortales:
• En las tomas de 12 voltios solamente se
deben insertar dispositivos diseñados
para el uso en este tipo de toma.
• No toque las tomas con las manos mo-
jadas.
• Cierre la tapa cuando no esté en uso y al
conducir el vehículo.
• Si esta toma de corriente se manipula de
forma incorrecta se puede producir un
choque eléctrico y fallo.
PRECAUCIÓN
• Muchos accesorios que pueden enchu-
farse consumen energía de la batería del
vehículo, incluso cuando no están en
uso (p. ej., teléfonos móviles, etc.). En
caso de que estos aparatos permanez-
can demasiado tiempo enchufados,
puede descargarse la batería lo sufi-
ciente como para acortar su vida útil y/o
impedir el arranque del motor.
PRECAUCIÓN
• Los accesorios que consumen mucha
electricidad, tales como neveras, aspira-
doras o luces, descargan la batería aún
más rápidamente. Utilice este tipo de
accesorios solo de forma esporádica y
con la mayor precaución.
• Después de usar accesorios que consu-
men una cantidad considerable de ener-
gía o bien después de períodos prolon-
gados en los que el vehículo no se ha
arrancado (con accesorios aún enchufa-
dos), el vehículo deberá conducirse por
un período lo suficientemente largo
como para permitir que el alternador
recargue la batería.

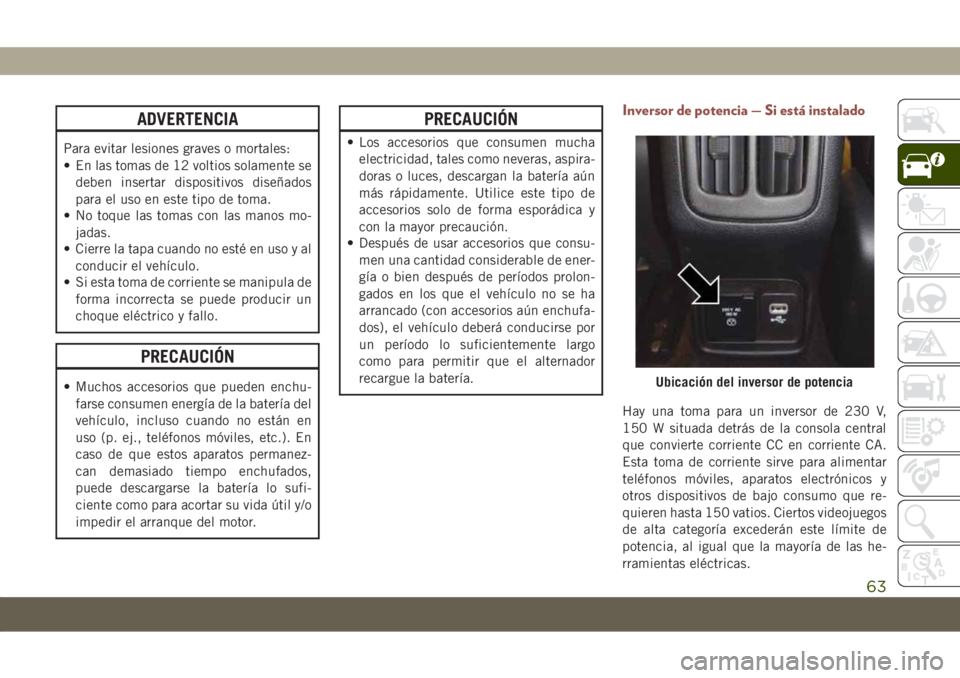

Inversor de potencia — Si está instalado
Hay una toma para un inversor de 230 V,
150 W situada detrás de la consola central
que convierte corriente CC en corriente CA.
Esta toma de corriente sirve para alimentar
teléfonos móviles, aparatos electrónicos y
otros dispositivos de bajo consumo que re-
quieren hasta 150 vatios. Ciertos videojuegos
de alta categoría excederán este límite de
potencia, al igual que la mayoría de las he-
rramientas eléctricas.
Ubicación del inversor de potencia
63

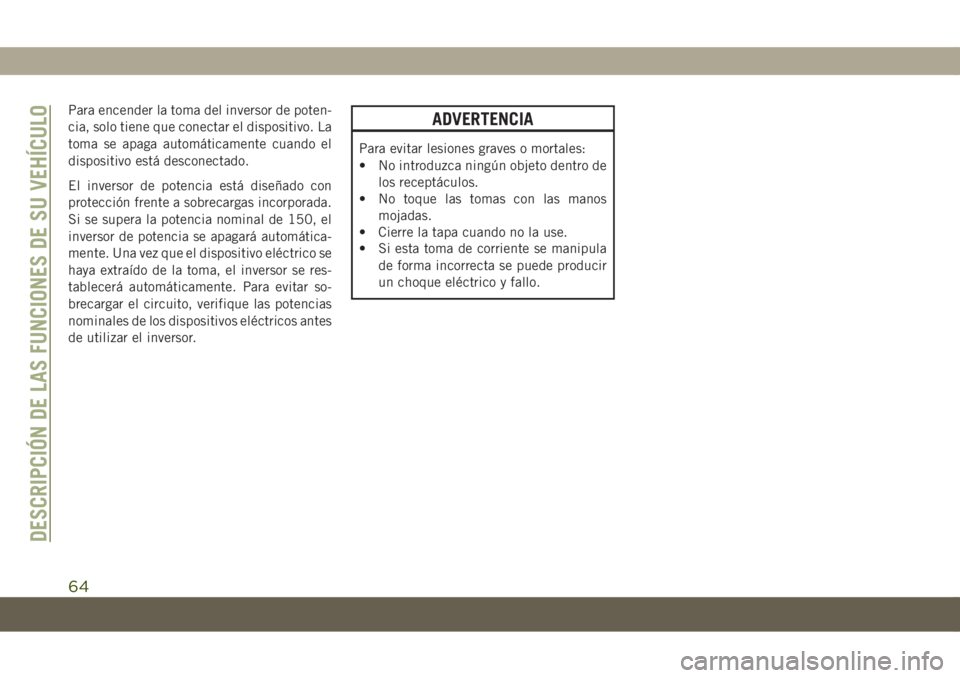

Para encender la toma del inversor de poten-
cia, solo tiene que conectar el dispositivo. La
toma se apaga automáticamente cuando el
dispositivo está desconectado.
El inversor de potencia está diseñado con
protección frente a sobrecargas incorporada.
Si se supera la potencia nominal de 150, el
inversor de potencia se apagará automática-
mente. Una vez que el dispositivo eléctrico se
haya extraído de la toma, el inversor se res-
tablecerá automáticamente. Para evitar so-
brecargar el circuito, verifique las potencias
nominales de los dispositivos eléctricos antes
de utilizar el inversor.ADVERTENCIA
Para evitar lesiones graves o mortales:
• No introduzca ningún objeto dentro de
los receptáculos.
• No toque las tomas con las manos
mojadas.
• Cierre la tapa cuando no la use.
• Si esta toma de corriente se manipula
de forma incorrecta se puede producir
un choque eléctrico y fallo.
DESCRIPCIÓN DE LAS FUNCIONES DE SU VEHÍCULO
64

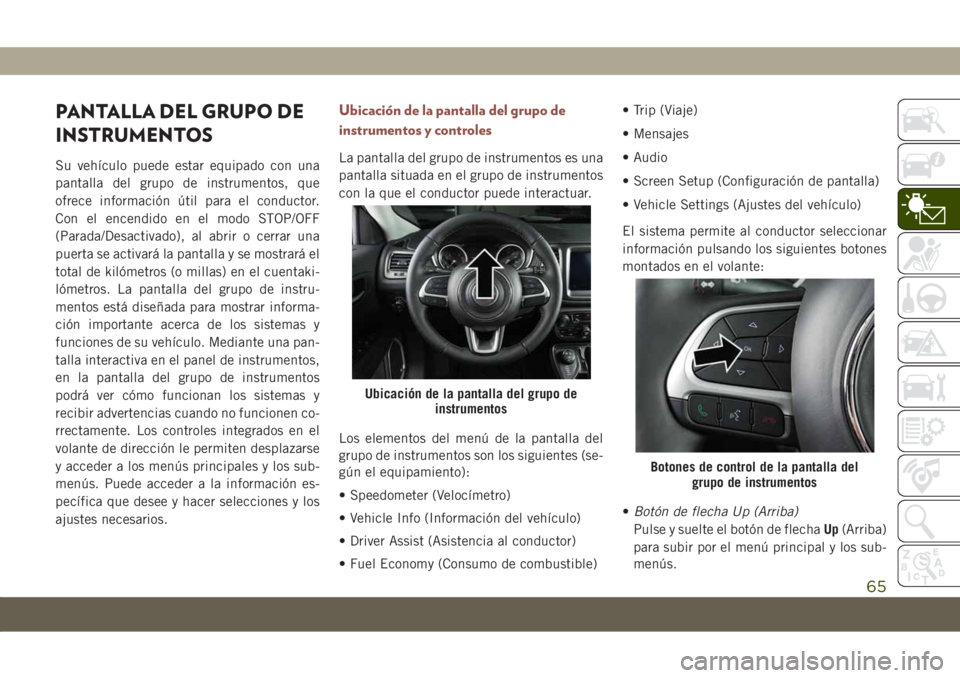

PANTALLA DEL GRUPO DE
INSTRUMENTOS
Su vehículo puede estar equipado con una
pantalla del grupo de instrumentos, que
ofrece información útil para el conductor.
Con el encendido en el modo STOP/OFF
(Parada/Desactivado), al abrir o cerrar una
puerta se activará la pantalla y se mostrará el
total de kilómetros (o millas) en el cuentaki-
lómetros. La pantalla del grupo de instru-
mentos está diseñada para mostrar informa-
ción importante acerca de los sistemas y
funciones de su vehículo. Mediante una pan-
talla interactiva en el panel de instrumentos,
en la pantalla del grupo de instrumentos
podrá ver cómo funcionan los sistemas y
recibir advertencias cuando no funcionen co-
rrectamente. Los controles integrados en el
volante de dirección le permiten desplazarse
y acceder a los menús principales y los sub-
menús. Puede acceder a la información es-
pecífica que desee y hacer selecciones y los
ajustes necesarios.
Ubicación de la pantalla del grupo de
instrumentos y controles
La pantalla del grupo de instrumentos es una
pantalla situada en el grupo de instrumentos
con la que el conductor puede interactuar.
Los elementos del menú de la pantalla del
grupo de instrumentos son los siguientes (se-
gún el equipamiento):
• Speedometer (Velocímetro)
• Vehicle Info (Información del vehículo)
• Driver Assist (Asistencia al conductor)
• Fuel Economy (Consumo de combustible)• Trip (Viaje)
• Mensajes
• Audio
• Screen Setup (Configuración de pantalla)
• Vehicle Settings (Ajustes del vehículo)
El sistema permite al conductor seleccionar
información pulsando los siguientes botones
montados en el volante:
•Botón de flecha Up (Arriba)
Pulse y suelte el botón de flechaUp(Arriba)
para subir por el menú principal y los sub-
menús.
Ubicación de la pantalla del grupo de
instrumentos
Botones de control de la pantalla del
grupo de instrumentos
65

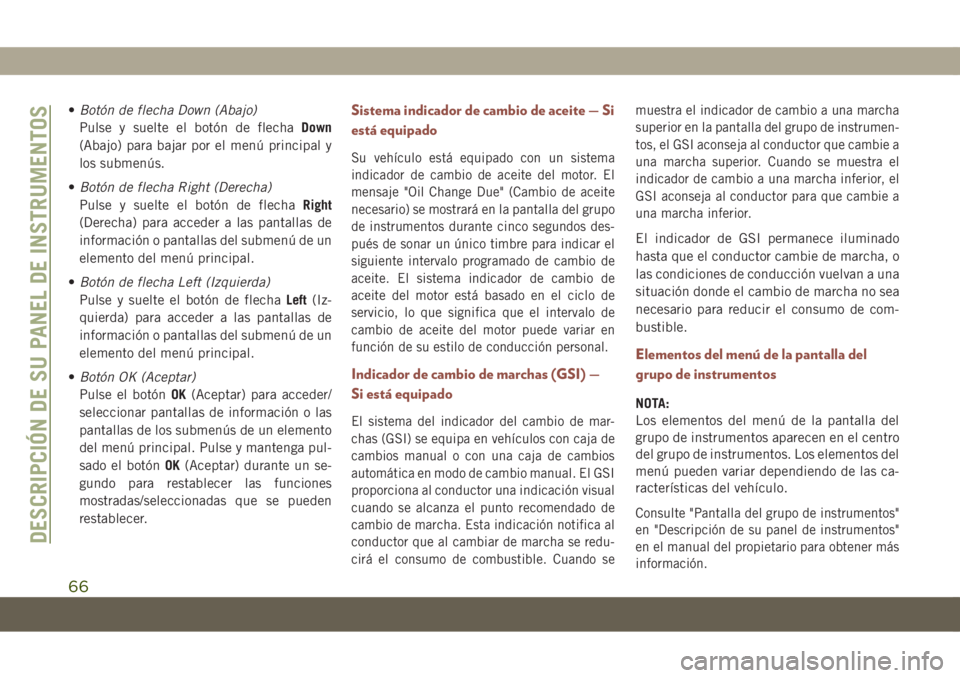

•Botón de flecha Down (Abajo)
Pulse y suelte el botón de flechaDown
(Abajo) para bajar por el menú principal y
los submenús.
•Botón de flecha Right (Derecha)
Pulse y suelte el botón de flechaRight
(Derecha) para acceder a las pantallas de
información o pantallas del submenú de un
elemento del menú principal.
•Botón de flecha Left (Izquierda)
Pulse y suelte el botón de flechaLeft(Iz-
quierda) para acceder a las pantallas de
información o pantallas del submenú de un
elemento del menú principal.
•Botón OK (Aceptar)
Pulse el botónOK(Aceptar) para acceder/
seleccionar pantallas de información o las
pantallas de los submenús de un elemento
del menú principal. Pulse y mantenga pul-
sado el botónOK(Aceptar) durante un se-
gundo para restablecer las funciones
mostradas/seleccionadas que se pueden
restablecer.Sistema indicador de cambio de aceite — Si
está equipado
Su vehículo está equipado con un sistema
indicador de cambio de aceite del motor. El
mensaje "Oil Change Due" (Cambio de aceite
necesario) se mostrará en la pantalla del grupo
de instrumentos durante cinco segundos des-
pués de sonar un único timbre para indicar el
siguiente intervalo programado de cambio de
aceite. El sistema indicador de cambio de
aceite del motor está basado en el ciclo de
servicio, lo que significa que el intervalo de
cambio de aceite del motor puede variar en
función de su estilo de conducción personal.
Indicador de cambio de marchas (GSI) —
Si está equipado
El sistema del indicador del cambio de mar-
chas (GSI) se equipa en vehículos con caja de
cambios manual o con una caja de cambios
automática en modo de cambio manual. El GSI
proporciona al conductor una indicación visual
cuando se alcanza el punto recomendado de
cambio de marcha. Esta indicación notifica al
conductor que al cambiar de marcha se redu-
cirá el consumo de combustible. Cuando semuestra el indicador de cambio a una marcha
superior en la pantalla del grupo de instrumen-
tos, el GSI aconseja al conductor que cambie a
una marcha superior. Cuando se muestra el
indicador de cambio a una marcha inferior, el
GSI aconseja al conductor para que cambie a
una marcha inferior.
El indicador de GSI permanece iluminado
hasta que el conductor cambie de marcha, o
las condiciones de conducción vuelvan a una
situación donde el cambio de marcha no sea
necesario para reducir el consumo de com-
bustible.
Elementos del menú de la pantalla del
grupo de instrumentos
NOTA:
Los elementos del menú de la pantalla del
grupo de instrumentos aparecen en el centro
del grupo de instrumentos. Los elementos del
menú pueden variar dependiendo de las ca-
racterísticas del vehículo.
Consulte "Pantalla del grupo de instrumentos"
en "Descripción de su panel de instrumentos"
en el manual del propietario para obtener más
información.
DESCRIPCIÓN DE SU PANEL DE INSTRUMENTOS
66

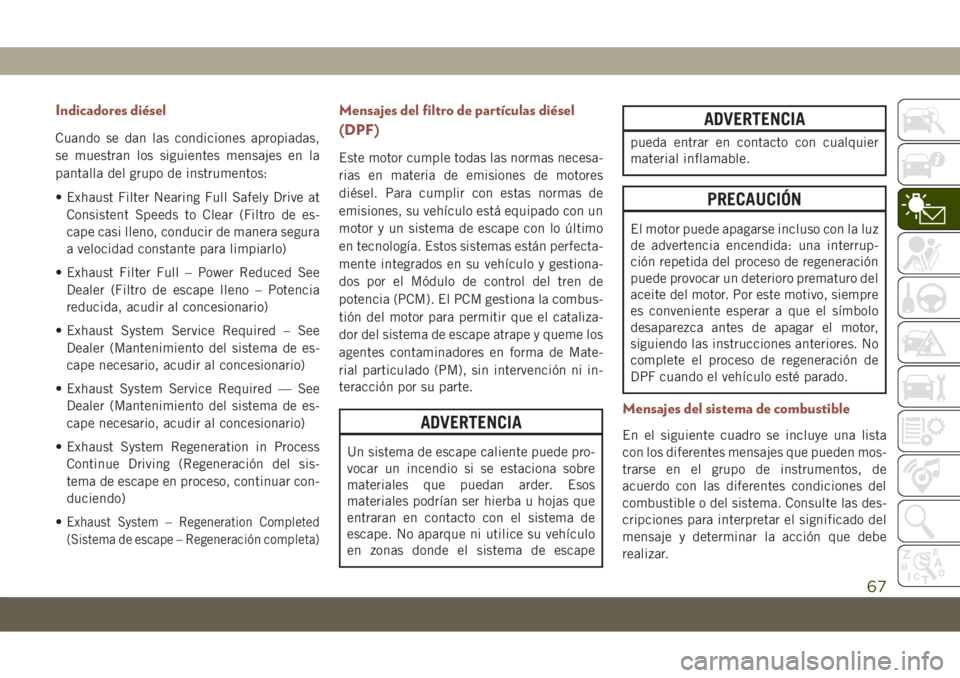

Indicadores diésel
Cuando se dan las condiciones apropiadas,
se muestran los siguientes mensajes en la
pantalla del grupo de instrumentos:
• Exhaust Filter Nearing Full Safely Drive at
Consistent Speeds to Clear (Filtro de es-
cape casi lleno, conducir de manera segura
a velocidad constante para limpiarlo)
• Exhaust Filter Full – Power Reduced See
Dealer (Filtro de escape lleno – Potencia
reducida, acudir al concesionario)
• Exhaust System Service Required – See
Dealer (Mantenimiento del sistema de es-
cape necesario, acudir al concesionario)
• Exhaust System Service Required — See
Dealer (Mantenimiento del sistema de es-
cape necesario, acudir al concesionario)
• Exhaust System Regeneration in Process
Continue Driving (Regeneración del sis-
tema de escape en proceso, continuar con-
duciendo)
•
Exhaust System – Regeneration Completed
(Sistema de escape – Regeneración completa)
Mensajes del filtro de partículas diésel
(DPF)
Este motor cumple todas las normas necesa-
rias en materia de emisiones de motores
diésel. Para cumplir con estas normas de
emisiones, su vehículo está equipado con un
motor y un sistema de escape con lo último
en tecnología. Estos sistemas están perfecta-
mente integrados en su vehículo y gestiona-
dos por el Módulo de control del tren de
potencia (PCM). El PCM gestiona la combus-
tión del motor para permitir que el cataliza-
dor del sistema de escape atrape y queme los
agentes contaminadores en forma de Mate-
rial particulado (PM), sin intervención ni in-
teracción por su parte.
ADVERTENCIA
Un sistema de escape caliente puede pro-
vocar un incendio si se estaciona sobre
materiales que puedan arder. Esos
materiales podrían ser hierba u hojas que
entraran en contacto con el sistema de
escape. No aparque ni utilice su vehículo
en zonas donde el sistema de escape
ADVERTENCIA
pueda entrar en contacto con cualquier
material inflamable.
PRECAUCIÓN
El motor puede apagarse incluso con la luz
de advertencia encendida: una interrup-
ción repetida del proceso de regeneración
puede provocar un deterioro prematuro del
aceite del motor. Por este motivo, siempre
es conveniente esperar a que el símbolo
desaparezca antes de apagar el motor,
siguiendo las instrucciones anteriores. No
complete el proceso de regeneración de
DPF cuando el vehículo esté parado.
Mensajes del sistema de combustible
En el siguiente cuadro se incluye una lista
con los diferentes mensajes que pueden mos-
trarse en el grupo de instrumentos, de
acuerdo con las diferentes condiciones del
combustible o del sistema. Consulte las des-
cripciones para interpretar el significado del
mensaje y determinar la acción que debe
realizar.
67

MENSAJE DESCRIPCIÓN
Mensajes de advertencia del aditivo AdBlue de emisiones de diésel (UREA):
Low Diesel Emissions Additive Ad-
Blue (UREA) Level Warning (Ad-
vertencia de nivel bajo del aditivo
AdBlue [UREA] de emisiones de
diésel)La primera advertencia de nivel bajo se dará alrededor de un rango de 1490 millas (2400 km) y se deter-
mina de acuerdo con el índice de consumo actual. La luz de advertencia y el mensaje "UREA Low Level" (Ni-
vel bajo de UREA) se mostrarán en el panel de instrumentos. La luz de advertencia de nivel bajo de UREA
permanecerá encendida hasta que el depósito de AdBlue (UREA) se llene con al menos 1,32 galones (5 li-
tros) de UREA.
Si el nivel no se resuelve, aparecerá una advertencia adicional cada vez que se alcance un umbral determi-
nado hasta que ya no sea posible arrancar el motor.
Cuando queden 125 millas (200 km) antes de que el depósito de AdBlue (UREA) esté vacío, aparecerá un
mensaje en el panel de instrumentos, acompañado por un zumbido. Cuando el rango se encuentra en 0, la
pantalla mostrará un mensaje (si está equipado). En este caso, el motor no arrancará.
Se podrá volver a poner en marcha el motor cuando se añada AdBlue (UREA); la cantidad mínima requerida
es 1,32 galones (5 litros). Llene el depósito de AdBlue (UREA) lo antes posible con al menos 1,32 galones
(5 litros) de UREA. Si el llenado se completa con el depósito de autonomía de AdBlue (UREA) en cero,
puede que tenga que esperar 2 minutos antes de arrancar el vehículo.
NOTA:
Cuando el depósito de AdBlue (UREA) está vacío y el vehículo parado, ya no es posible volver a poner en
marcha el vehículo hasta que se agregue un mínimo de 1,32 galones (5 litros) de AdBlue (UREA) en el de-
pósito.
Mensajes de advertencia de fallo del aditivo AdBlue de emisiones de diésel (UREA):
Engine Will Not Restart Service
AdBlue System See Dealer (El mo-
tor no arrancará, mantenimiento
del sistema AdBlue, acuda al con-
cesionario)Este mensaje se muestra si el problema detectado del sistema de AdBlue (UREA) no se soluciona durante el
periodo permitido. El motor no arrancará a menos que el concesionario autorizado realice el mantenimiento
del vehículo. Si el nivel no se resuelve, aparecerá una advertencia adicional cada vez que se alcance un um-
bral determinado hasta que ya no sea posible arrancar el motor. Cuando queden 125 millas (200 km) antes
de que el depósito de AdBlue esté vacío, aparecerá un mensaje en el panel de instrumentos, acompañado
por un zumbido.
DESCRIPCIÓN DE SU PANEL DE INSTRUMENTOS
68

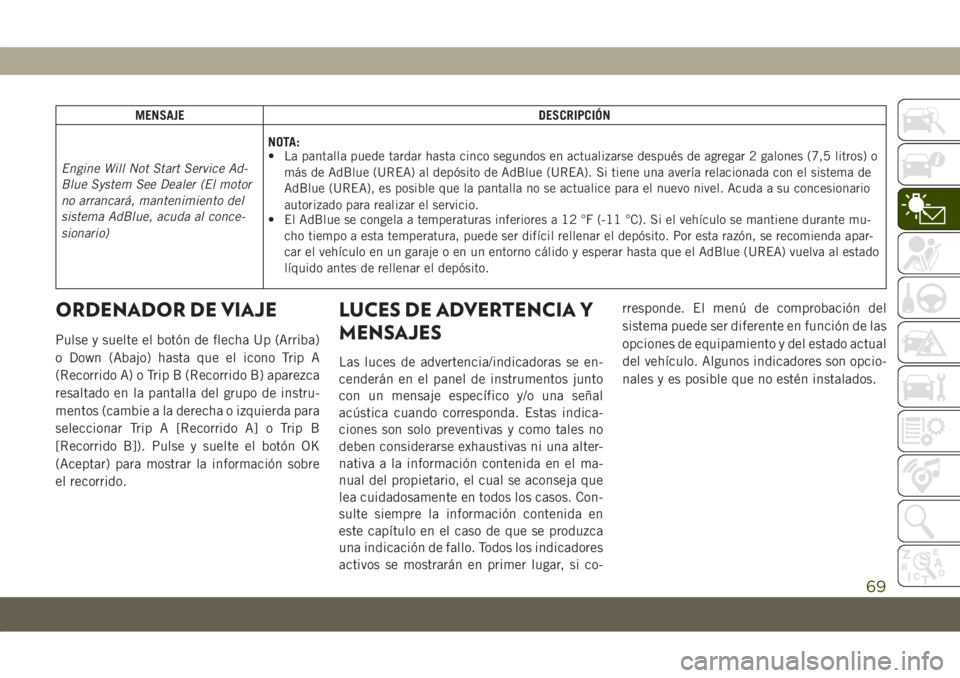

MENSAJE DESCRIPCIÓN
Engine Will Not Start Service Ad-
Blue System See Dealer (El motor
no arrancará, mantenimiento del
sistema AdBlue, acuda al conce-
sionario)NOTA:
• La pantalla puede tardar hasta cinco segundos en actualizarse después de agregar 2 galones (7,5 litros) o
más de AdBlue (UREA) al depósito de AdBlue (UREA). Si tiene una avería relacionada con el sistema de
AdBlue (UREA), es posible que la pantalla no se actualice para el nuevo nivel. Acuda a su concesionario
autorizado para realizar el servicio.
• El AdBlue se congela a temperaturas inferiores a 12 °F (-11 °C). Si el vehículo se mantiene durante mu-
cho tiempo a esta temperatura, puede ser difícil rellenar el depósito. Por esta razón, se recomienda apar-
car el vehículo en un garaje o en un entorno cálido y esperar hasta que el AdBlue (UREA) vuelva al estado
líquido antes de rellenar el depósito.
ORDENADOR DE VIAJE
Pulse y suelte el botón de flecha Up (Arriba)
o Down (Abajo) hasta que el icono Trip A
(Recorrido A) o Trip B (Recorrido B) aparezca
resaltado en la pantalla del grupo de instru-
mentos (cambie a la derecha o izquierda para
seleccionar Trip A [Recorrido A] o Trip B
[Recorrido B]). Pulse y suelte el botón OK
(Aceptar) para mostrar la información sobre
el recorrido.
LUCES DE ADVERTENCIA Y
MENSAJES
Las luces de advertencia/indicadoras se en-
cenderán en el panel de instrumentos junto
con un mensaje específico y/o una señal
acústica cuando corresponda. Estas indica-
ciones son solo preventivas y como tales no
deben considerarse exhaustivas ni una alter-
nativa a la información contenida en el ma-
nual del propietario, el cual se aconseja que
lea cuidadosamente en todos los casos. Con-
sulte siempre la información contenida en
este capítulo en el caso de que se produzca
una indicación de fallo. Todos los indicadores
activos se mostrarán en primer lugar, si co-rresponde. El menú de comprobación del
sistema puede ser diferente en función de las
opciones de equipamiento y del estado actual
del vehículo. Algunos indicadores son opcio-
nales y es posible que no estén instalados.
69

Luces de advertencia rojas
— Luz de advertencia del airbag
Esta luz de advertencia se encenderá para
indicar un fallo con el airbag y se enciende de
cuatro a ocho segundos a modo de compro-
bación de las bombillas cuando el contacto
se coloca por primera vez en posición ON/
RUN (Encendido/Marcha) o ACC/ON/RUN
(Accesorio/Encendido/Marcha). Esta luz se
encenderá accionando un timbre único
cuando se detecta un fallo en la luz de
advertencia del airbag y se mantendrá encen-
dida hasta que se elimina el fallo. Si la luz no
se enciende durante la puesta en marcha,
permanece encendida o se enciende durante
la conducción, haga inspeccionar el sistema
cuanto antes en un concesionario autorizado.
— Brake Warning Light (Luz de adver-
tencia de freno)
Esta luz de advertencia supervisa las diferen-
tes funciones del freno, incluidos el nivel del
líquido de frenos y la aplicación del freno de
estacionamiento. Si la luz de freno se en-
ciende, puede que el freno de estaciona-miento esté aplicado, que el nivel de líquido
de frenos esté bajo o que exista un problema
en el sistema de frenos antibloqueo.
Si la luz sigue encendida al desbloquear el
freno de estacionamiento y el líquido está en
la marca de máximo nivel en el depósito del
cilindro principal, puede que exista un fallo
de funcionamiento en el sistema hidráulico
de frenos o un problema con el sobrealimen-
tador de frenos detectado por el sistema de
frenos antibloqueo (ABS)/control de estabili-
dad electrónico (ESC). En este caso, la luz
permanecerá encendida hasta que se corrija
el problema. Si el problema está relacionado
con el sobrealimentador de frenos, la bomba
de ABS funcionará al frenar y puede que se
perciba una pulsación de pedal de freno al
detenerse el vehículo.
El sistema de frenos doble proporciona una
capacidad de frenado de reserva en caso de
fallo de alguna parte del sistema hidráulico.
La fuga en cualquiera de las mitades del
sistema de frenos doble se indica mediante la
luz de advertencia de freno, que se encen-
derá cuando el nivel de líquido de frenos enel cilindro principal no llegue a un nivel
determinado.
La luz permanecerá encendida hasta que se
solucione la causa del problema.
NOTA:
La luz puede parpadear momentáneamente
durante maniobras de giros bruscos, que
pueden cambiar las condiciones del nivel de
líquido. Deberá efectuarse el mantenimiento
del vehículo y comprobarse el nivel de líquido
de frenos.
Si se indica fallo de los frenos, se requiere
una reparación inmediata.
ADVERTENCIA
Conducir un vehículo con la luz roja de
freno encendida es peligroso. Parte del
sistema de frenos puede estar defectuoso.
El vehículo tardará más en detenerse. Po-
dría sufrir una colisión. Haga revisar el
vehículo de inmediato.
Los vehículos equipados con el sistema de
frenos antibloqueo (ABS) también están
equipados con Distribución de fuerza de fre-
DESCRIPCIÓN DE SU PANEL DE INSTRUMENTOS
70
