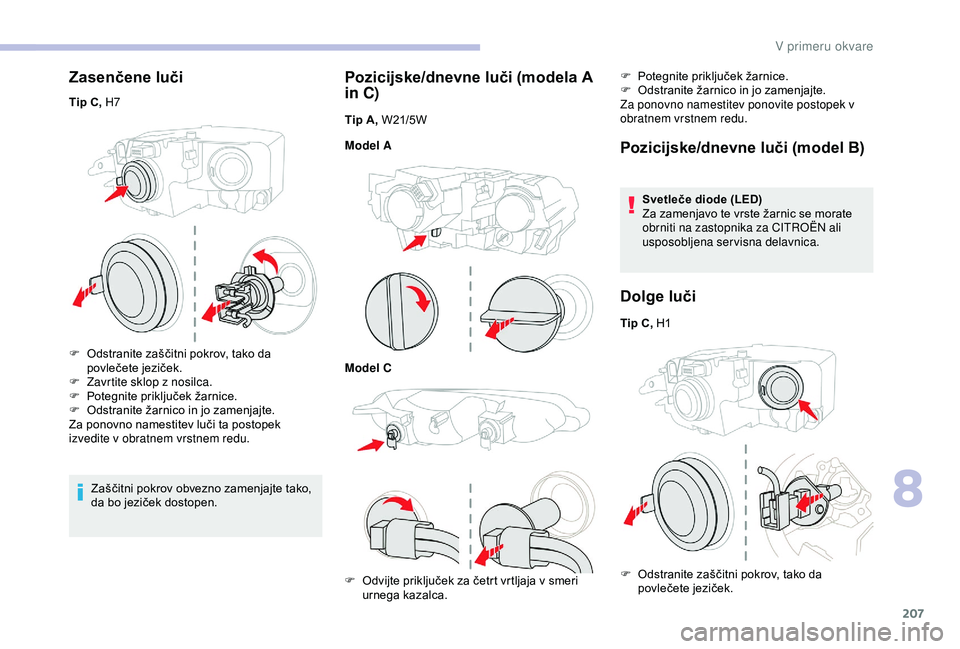

Page 209 of 320
207
Zasenčene luči
Tip C, H7F Odstranite zaščitni pokrov, tako da
p
ovlečete jeziček.
F
Z
avrtite sklop z nosilca.
F Potegnite
priključek žarnice.
F Odstranite
žarnico in jo zamenjajte.
Za
ponovno namestitev luči ta postopek
i
zvedite v obratnem vrstnem redu. Zaščitni
pokrov obvezno zamenjajte tako,
d
a bo jeziček dostopen.
Pozicijske/dnevne luči (modela A
in C)
Tip A, W21/5W
Model A
Model C
F Odvijte
priključek za četrt vrtljaja v smeri
u
rnega kazalca. F Potegnite
priključek žarnice.
F Odstranite žarnico in jo zamenjajte.
Za ponovno namestitev ponovite postopek v
obratnem vrstnem redu.
Pozicijske/dnevne luči (model B)
Svetleče diode (LED)
Za zamenjavo te vrste žarnic se morate
o
brniti na zastopnika za CITROËN ali
usposobljena servisna delavnica.
Dolge luči
Tip C, H1
F Odstranite
zaščitni pokrov, tako da
p
ovlečete jeziček.
8
V primeru okvare

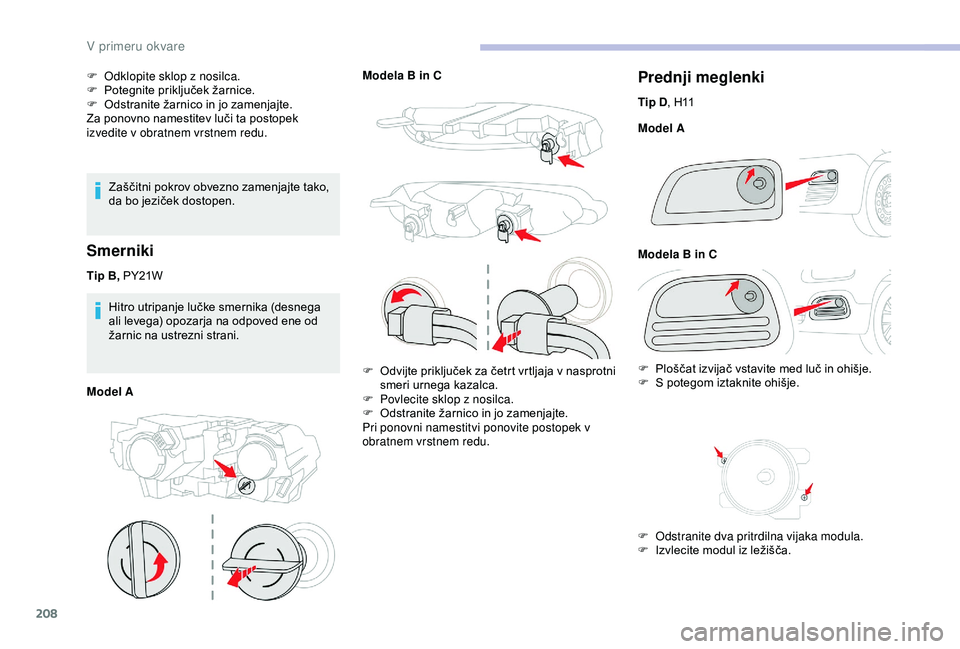

Page 210 of 320
208
F Odklopite sklop z nosilca.
F Potegnite priključek žarnice.
F Odstranite
žarnico in jo zamenjajte.
Za
ponovno namestitev luči ta postopek
i
zvedite v obratnem vrstnem redu. Zaščitni
pokrov obvezno zamenjajte tako,
d
a bo jeziček dostopen.
Smerniki
Tip B, PY21WHitro utripanje lučke smernika (desnega
a
li levega) opozarja na odpoved ene od
ž
arnic na ustrezni strani. Modela B in C
Model A
Prednji meglenki
Tip D , H11
Model A
Modela B in C
F
O
dstranite dva pritrdilna vijaka modula.
F Izvlecite
modul iz ležišča.
F Odvijte
p
riključek
z
a
č
etrt
v
rtljaja
v
n
asprotni
s
meri
urnega
kazalca.
F
P
ovlecite sklop z nosilca.
F Odstranite
žarnico
in
jo
zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu. F Ploščat
izvijač vstavite med luč in ohišje.
F S
potegom iztaknite ohišje.
V primeru okvare
Page 211 of 320

209
Te žarnice lahko zamenja tudi ser visna mreža CITROËN ali kvalificirana ser visna
d
elavnica.
Zadnje luči
Več informacij o zamenjavi žarnice in posebej
o vrstah žarnic boste našli v ustreznem
p
oglavju.
F Pritisnite
zaponko
in
odklopite
priključek.
F Odvijte
nosilec
žarnice
za
četrt
vrtljaja
v
n
asprotni
smeri
urinega
kazalca.
F Odstranite
nosilec
žarnice.
F Zamenjajte
o
kvarjeno
ž
arnico.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
S krilnimi/prtljažnimi vrati
1. Zavorne luči/pozicijske luči
Tip B, P 21/5W
2. Smerniki
Tip B,
PY21W ( jantarne bar ve)
3. Luči
za vzvratno vožnjo
Tip B, P21W
4. Meglenke
Tip B, P21W F Od
znotraj odpnite električni konektor na
z
adnji strani luči.
F Odstranite pritrdilna vijaka s pomočjo
p
riloženega ključa torx.
Več
informacij o škatli z orodjem boste
našli
v ustreznem poglavju.
F
I
z zunanje strani povlecite celoten sklop
luči
proti sebi (vozilo s stranskimi vrati)
o
ziroma proti sredini vozila (vozilo s
p
r tljažnimi vrati).
8
V primeru okvare

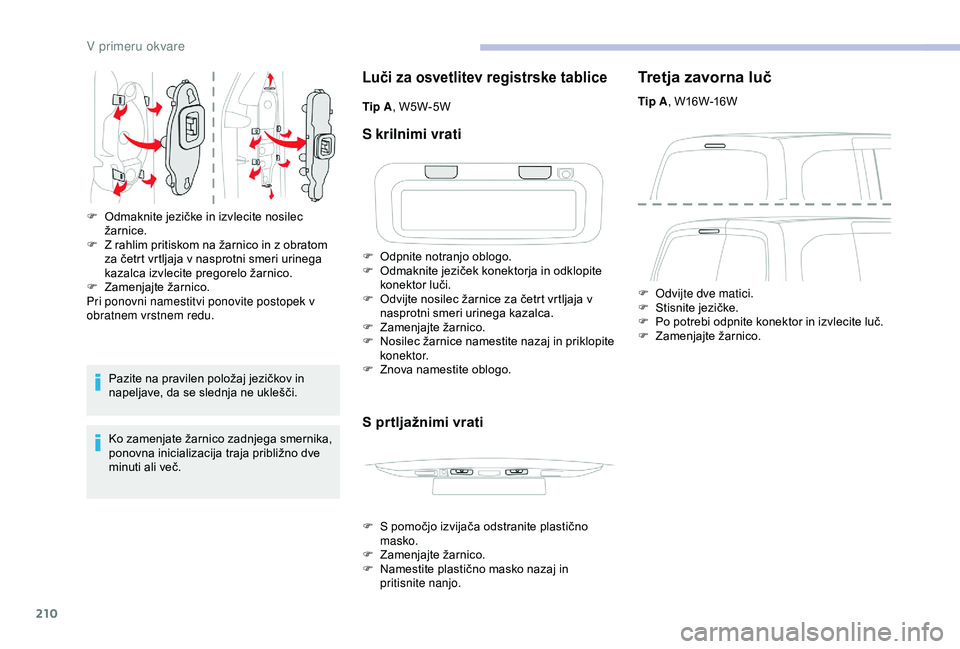

Page 212 of 320

210
Pazite na pravilen položaj jezičkov in napeljave, da se slednja ne uklešči.
Ko
zamenjate žarnico zadnjega smernika,
p
onovna inicializacija traja približno dve
m
inuti ali več.
F Odmaknite
jezičke in izvlecite nosilec
ža
rnice.
F Z rahlim pritiskom na žarnico in z obratom
z
a četrt vrtljaja v nasprotni smeri urinega
k
azalca izvlecite pregorelo žarnico.
F Zamenjajte
ž
arnico.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Luči za osvetlitev registrske tablice
Tip A , W5W-5W
S krilnimi vrati
F Odpnite notranjo oblogo.
F Odmaknite jeziček konektorja in odklopite
k
onektor luči.
F Odvijte
nosilec žarnice za četrt vrtljaja v
n
asprotni smeri urinega kazalca.
F Zamenjajte
ž
arnico.
F Nosilec
žarnice namestite nazaj in priklopite
k
onektor.
F Znova
namestite oblogo.
S prtljažnimi vrati
F S pomočjo izvijača odstranite plastično masko.
F Zamenjajte
ž
arnico.
F Namestite
plastično masko nazaj in
p
ritisnite nanjo.
Tretja zavorna luč
Tip A , W16W-16W
F
O
dvijte dve matici.
F Stisnite
jezičke.
F Po
potrebi odpnite konektor in izvlecite luč.
F Zamenjajte
ž
arnico.
V primeru okvare
Page 213 of 320

211
Zamenjava varovalke
Dostop do kompleta za popravilo
Klešče so nameščene za pokrovom ohišja varovalk.
F
O
dpnite pokrov in pri tem povlecite najprej
njegov
zgornji levi del in nato še desnega.
F Popolnoma
sprostite pokrov in ga obrnite
n
avzgor.
F Izvlecite
klešče iz ležišča.
Zamenjava varovalke
Pred zamenjavo varovalke je treba:
F ugotoviti vzrok okvare in ga odpraviti,
F izklopiti
vse električne porabnike,
F zaustaviti
vozilo in izključiti kontakt,
F poiskati
okvarjeno varovalko s pomočjo
t
abele za namestitev in shematskih
prikazov.
Pri
odstranjevanju ali vgradnji varovalke morate
o
bvezno:
F uporabiti
posebne klešče za odstranitev
v
arovalke iz ležišča in preveriti stanje nitke.
F pregorelo
varovalko vedno zamenjajte z
v
arovalko enake jakosti (enake bar ve); če
u
porabite varovalko drugačne jakosti, lahko
p
ride do nepravilnega delovanja (nevarnost
p
ožara).
Če
varovalka pregori kmalu po menjavi, naj
e
lektrični sistem preveri ser visna mreža
C
ITROËN ali usposobljena servisna delavnica. Delujoča Okvarjena Če
pri zamenjavi uporabite varovalko, ki
n
i navedena v tabeli za namestitev, lahko
to
povzroči resno okvaro vozila. Delovanje
n
aj preveri ser visna mreža CITROËN ali
usp
osobljena servisna delavnica.
Namestitev dodatne električne opreme
Električni
tokokrog je zasnovan za
d
elovanje s serijsko ali dodatno opremo.
Pred
vgradnjo druge opreme ali dodatne
e
lektrične opreme se o tem posvetujte s
s
trokovnjakom prodajne mreže CITROËN
a
li usposobljeno servisno delavnico.Klešče
CITROËN
zavrača vsakršno odgovornost
z
a stroške popravila vozila ali nepravilno
d
elovanje zaradi vgradnje dodatne
o
preme, ki je ni dobavil in priporočil
C
ITROËN, in ni bila vgrajena po
n
jegovih navodilih, kar še zlasti velja,
k
o kombinirana poraba vseh dodatno
vgrajenih
naprav presega 10 miliamperov.
8
V primeru okvare
Page 214 of 320

212
Več informacij o namestitvi vlečne kljuke ali opreme za taksi boste dobili v prodajni
mreži
CITROËN.
Varovalke armaturne plošče
Ohišje varovalk je nameščeno v spodnjem delu armaturne plošče (na levi strani).
Dostop do varovalk
Varovalke, ki so opisane v nadaljevanju, se
razlikujejo glede na opremo vašega vozila.
F
O
dpnite pokrov in pri tem povlecite najprej
njegov zgornji levi del in nato še desnega.
Št. varovalkeMoč (A)
F unkcije
F1 10
Brezžični polnilnik pametnega telefona, samozatemnitveno notranje vzvratno ogledalo
F4 15Hupa
F6 20Črpalka
za pranje stekel
F7 1012-voltna
vtičnica (zadaj)
F10 30Modul
električnih ključavnic
F13 10Gumbi za telematsko opremo in radio
F14 5Alarmna naprava, napredna telematska enota
F19 3Elektronska razdelilna enota za vleko
F23 5Generična
razdelilna enota za vleko
F27 5Dodatno
ogrevanje
F29 20Avdio sistem, zaslon na dotik
F31 15Avdio
sistem (na voljo kot dodatna oprema)
F32 1512-voltna
vtičnica (spredaj)
F34 5Sistem
za nastavitev ogledal
F36 5Vtičnica
USB.
V primeru okvare
Page 215 of 320

213
Varovalke v motornem
prostoru
Ohišje varovalk je nameščeno v motornem prostoru poleg akumulatorja.
Dostop do varovalk
F Odpnite oba zaklepa A .
F Odstranite pokrovček.
F
Z
amenjajte varovalko.
F Po
končanem postopku skrbno zaprite
p
okrov, nato zapnite oba zaklepa A , da
zagotovite
ustrezno tesnjenje ohišja.Št.
varovalke Jakost
(A) Funkcije
F16 15Prednja
m
eglenka
F18 10Desna žarnica
d
olgih luči
F19 10Leva žarnica dolgih lu
či
F29 40Brisalnika
vetrobranskega
s
tekla
12-voltni akumulator
Zagon motorja s pomočjo drugega a
kumulatorja ali polnjenje izpraznjenega
a
kumulatorja.
Svinčeni akumulatorji za
zagon
Akumulatorji vsebujejo škodljive snovi, kot sta žveplena kislina in svinec.
Odvreči
jih je treba v skladu z
z
akonskimi predpisi. V nobenem
primeru
jih ni dovoljeno odvreči med
g
ospodinjske
o
dpadke.
Izrabljene baterije daljinskih
upravljalnikov in akumulatorje odvrzite
na mestih, ki so temu namenjena.
Pred rokovanjem z akumulatorjem si
zaščitite
oči in obraz.
Kakršenkoli
poseg na akumulatorju mora
b
iti izveden v dobro zračenem prostoru,
s
tran od prostega ognja in virov isker,
d
a preprečite kakršno koli tveganje za
e
ksplozijo ali požar.
Po
končanem postopku si umijte roke.
Različice,
ki so opremljene s Stop & Start,
v
sebujejo 12-voltni svinčeni akumulator s
p
osebno tehnologijo in karakteristikami.
Zamenjavo
tega akumulatorja je treba
iz
vesti
izk
ljučno
v s
ervisni
m
reži
CIT
ROËN
a
li usposobljeni servisni delavnici.
8
V primeru okvare
Page 216 of 320

214
Dostop do akumulatorja
Akumulator je nameščen pod pokrovom motornega prostora.
F Odprite
pokrov, najprej s pomočjo notranje ročice,
n
ato še z zunanjo ročico.
F Pritrdite
oporni drog pokrova motornega prostora.
Za podrobnejše informacije o pokrovu
m otornega prostora in motorju
glejte
u
strezno poglavje.
Zagon z drugim
akumulatorjem
Če je akumulator izpraznjen, lahko motor zaženete s pomočjo pomožnega akumulatorja
(
zunanji ali iz drugega vozila) in pomožnih
k
ablov ali s pomočjo zaganjalnika motorja.Nikoli
ne zaganjajte motorja, če ste
p
riključili
p
olnilnik
a
kumulatorja.
Nikoli ne uporabljajte 24- ali več voltnega
z
aganjalnika
m
otorja.
Predhodno preverite, ali ima pomožni
a
kumulator nazivno napetost 12 V in
k
apaciteto, ki je vsaj enaka kapaciteti
izpraznjenega
a
kumulatorja.
Vozili se ne smeta dotikati.
Ugasnite
v
se
p
orabnike
e
lektrične
e
nergije
v
obeh vozilih (avtoradio, brisalniki stekla,
o
svetlitev itd.).
Bodite pozorni na to, da se pomožni kabli
n
e bodo dotikali gibljivih delov motorja
(
ventilator, jermen itd.).
Ne odklapljajte priključka (+), medtem ko
m
otor deluje.
Priključek akumulatorja (-) ni dostopen.
O ddaljena masna točka je zagotovljena v prednjem
d
elu vozila.
F Zaženite motor pomožnega vozila in ga pu stite delovati nekaj minut.
F Zaženite
zaganjalnik vozila v okvari in
p
ustite motor delovati.
Če
se motor ne zažene takoj, izklopite kontakt,
p
očakajte nekaj trenutkov in nato poskusite
z
nova.
F Počakajte,
da motor ponovno začne
d
elovati v prostem teku.
F Pomožne
kable odklopite v obratnem
vrstnem redu .
F Motor
pustite delovati najmanj 30 minut
(
vozilo je lahko zaustavljeno ali pa se z
n
jim lahko vozite), da akumulator doseže
u
strezen nivo napolnjenosti.
Dokler napolnjenost akumulatorja ne
doseže
določenega nivoja, nekatere
f
unkcije (npr. Stop & Start) niso na voljo.
F Rdeči
kabel
najprej
priključite
na
pozitivni
p
riključek
(+)
praznega
akumulatorja
A
(pri
k
ovinskem
pregibu)
in
nato
na
pozitivni
p
riključek
pomožnega
akumulatorja
B ali
zaganjalnika
m
otorja. F En
konec zelenega ali črnega kabla
p
riključite na negativni priključek (–)
p
omožnega
a
kumulatorja
B
ali zaganjalnika
m
otorja (ali na masno točko drugega vozila).
F Drugi konec zelenega ali črnega kabla
p
riključite na masno točko C vozila v okvari.
V primeru okvare
