2018 TOYOTA HIGHLANDER HYBRID Manuel du propriétaire (in French)

6007-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

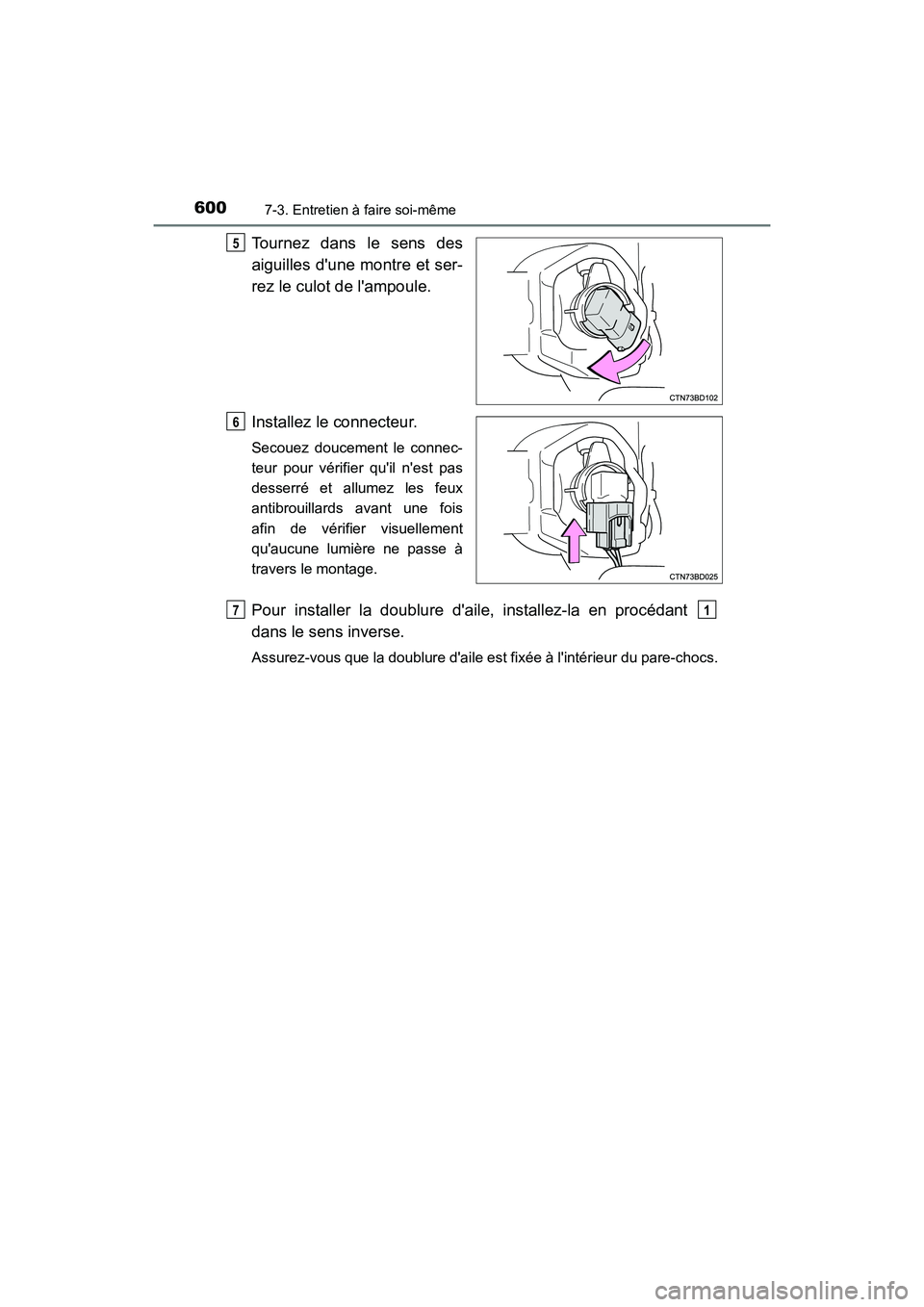

Tournez dans le sens des
aiguilles d'une montre et ser-
rez le culot de l'ampoule.
Installez le connecteur.
Secouez doucement le connec-
teur pour vérifier qu'il n'est pas
desserré et allumez les feux
antibrouillards avant une fois
afin de vérifier visuellement
qu'aucune lumière ne passe à
travers le montage.
Pour installer la doublure d'aile, installez-la en procédant
dans le sens inverse.
Assurez-vous que la doublure d'aile est fixée à l'intérieur du pare-chocs.
5
6
71

6017-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D

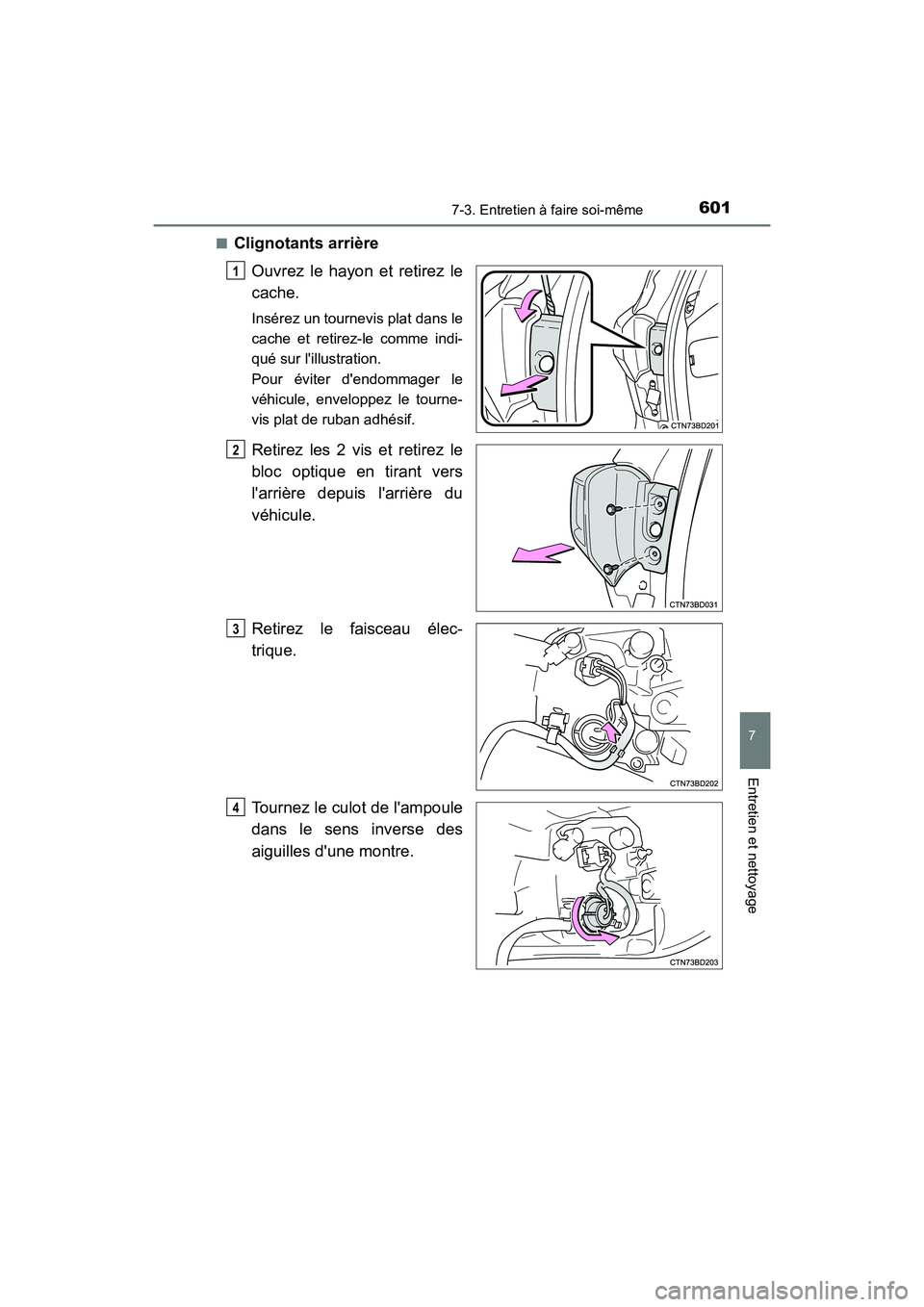

■Clignotants arrière
Ouvrez le hayon et retirez le
cache.
Insérez un tournevis plat dans le
cache et retirez-le comme indi-
qué sur l'illustration.
Pour éviter d'endommager le
véhicule, enveloppez le tourne-
vis plat de ruban adhésif.
Retirez les 2 vis et retirez le
bloc optique en tirant vers
l'arrière depuis l'arrière du
véhicule.
Retirez le faisceau élec-
trique.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
1
2
3
4

6027-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

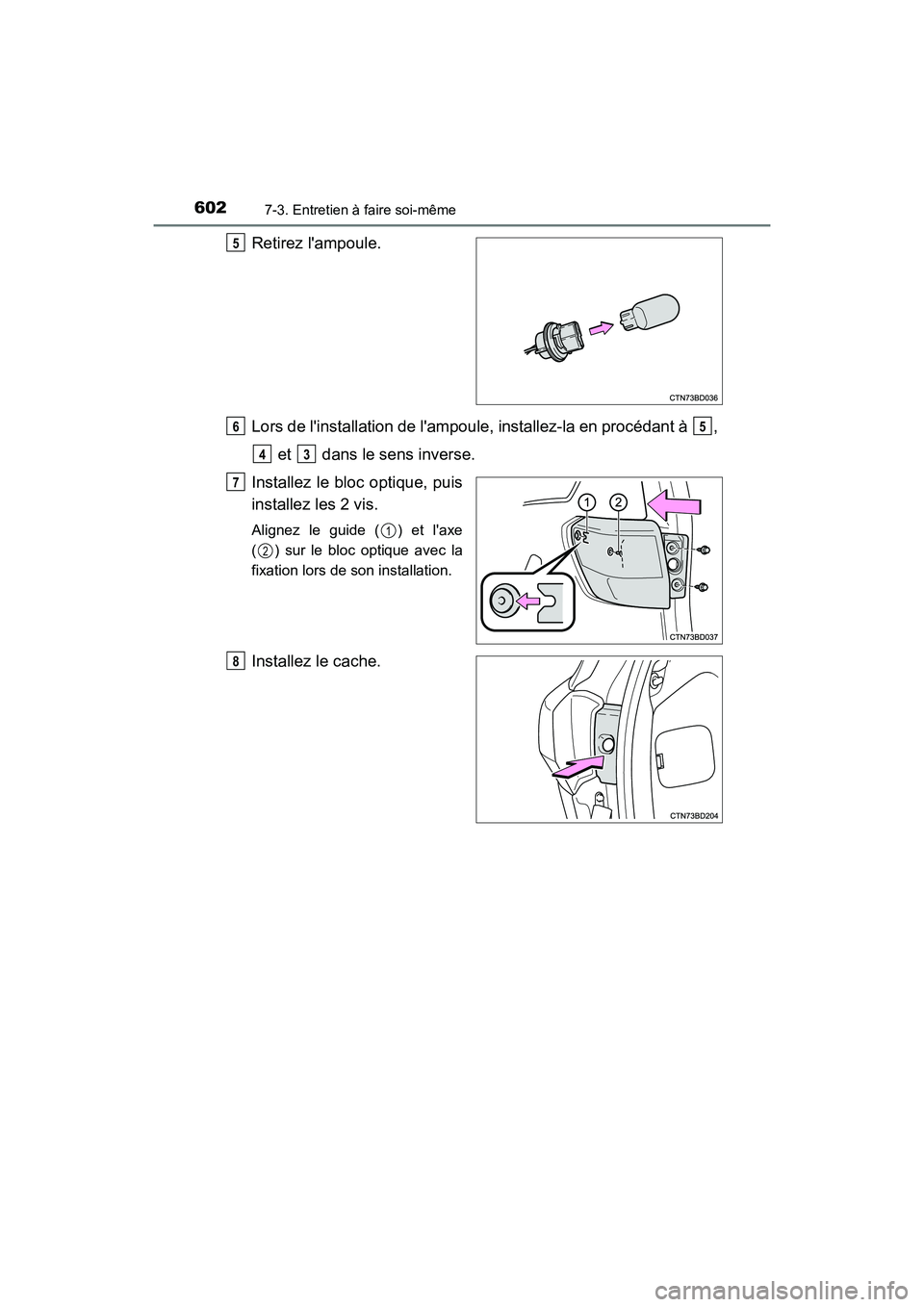

Retirez l'ampoule.
Lors de l'installation de l'ampoule, installez-la en procédant à ,
et dans le sens inverse.
Installez le bloc optique, puis
installez les 2 vis.
Alignez le guide ( ) et l'axe
( ) sur le bloc optique avec la
fixation lors de son installation.
Installez le cache.
5
65
43
7
1
2
8

6037-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D

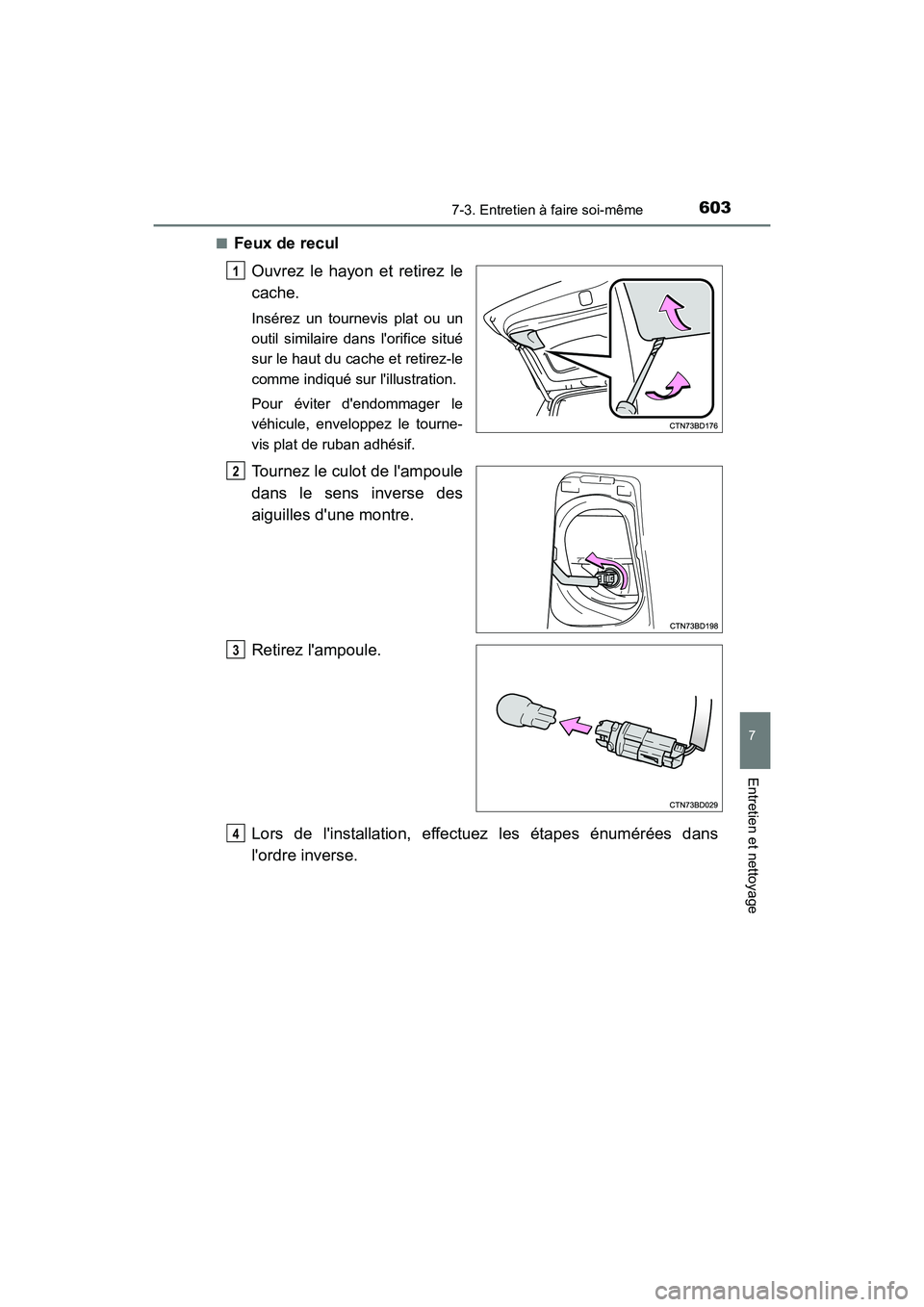

■Feux de recul
Ouvrez le hayon et retirez le
cache.
Insérez un tournevis plat ou un
outil similaire dans l'orifice situé
sur le haut du cache et retirez-le
comme indiqué sur l'illustration.
Pour éviter d'endommager le
véhicule, enveloppez le tourne-
vis plat de ruban adhésif.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1
2
3
4

6047-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

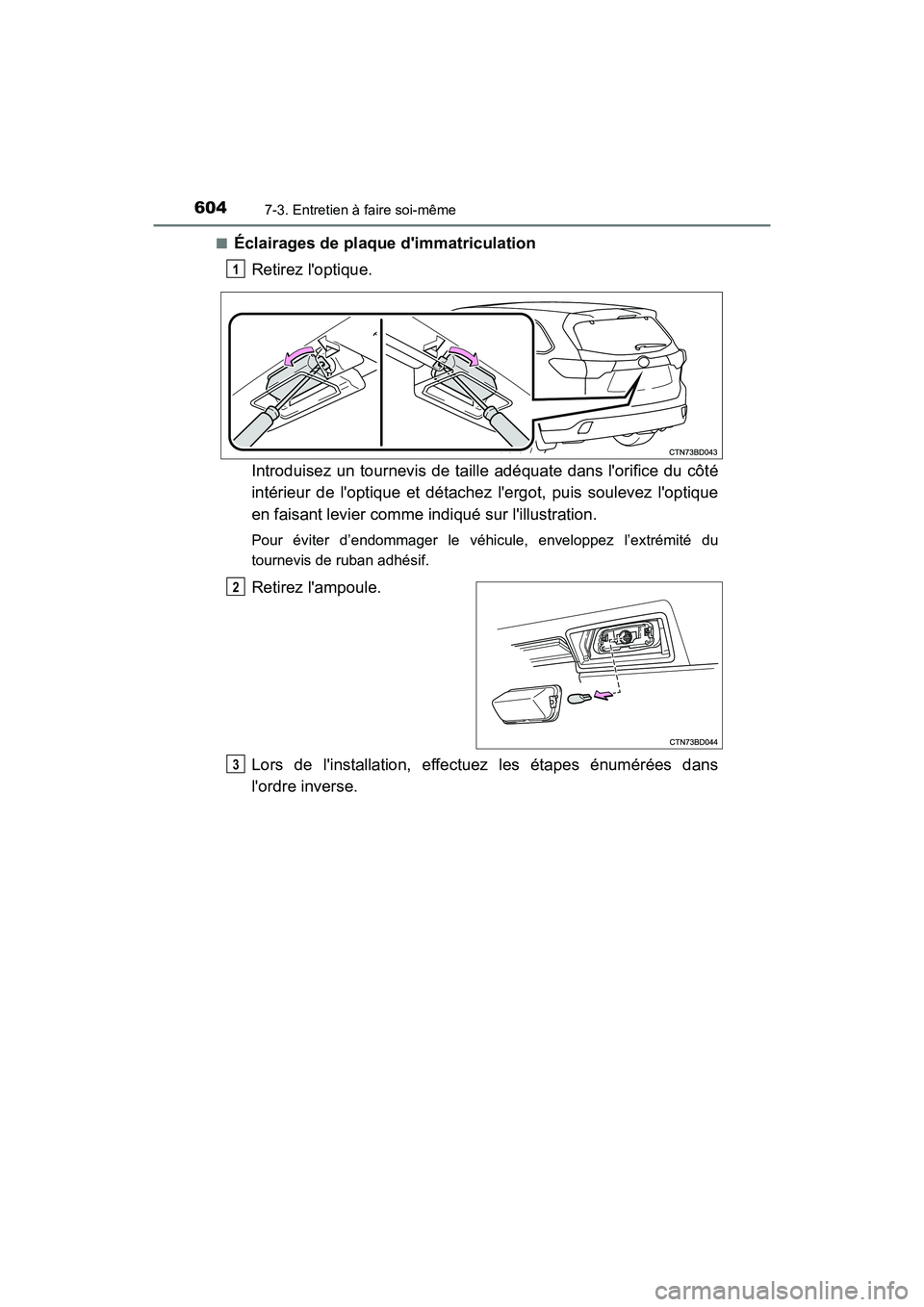

■Éclairages de plaque d'immatriculation
Retirez l'optique.
Introduisez un tournevis de taille adéquate dans l'orifice du côté
intérieur de l'optique et détachez l'ergot, puis soulevez l'optique
en faisant levier comme indiqué sur l'illustration.
Pour éviter d’endommager le véhicule, enveloppez l’extrémité du
tournevis de ruban adhésif.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1
2
3

6057-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D

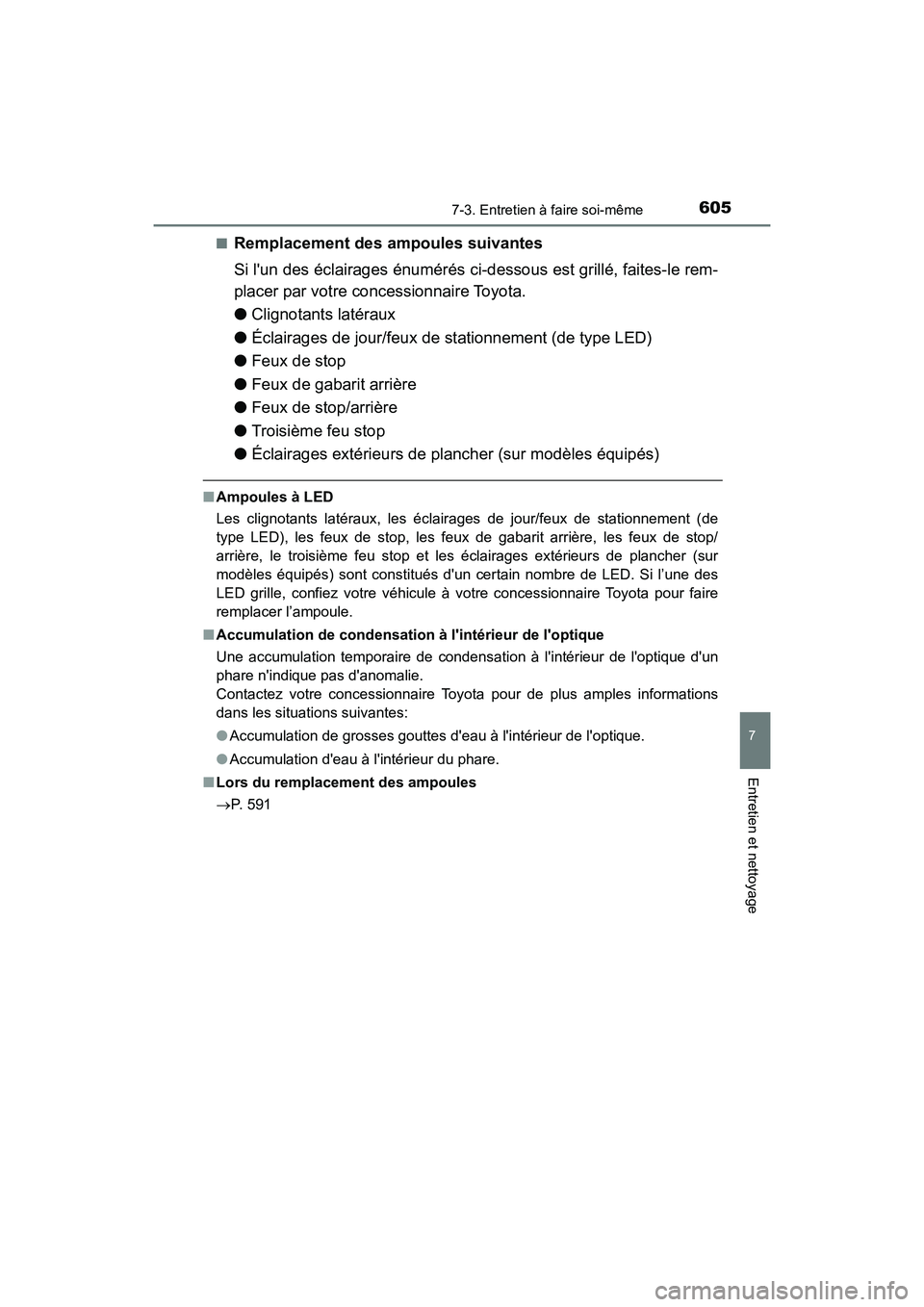

■Remplacement des ampoules suivantes
Si l'un des éclairages énumérés ci -dessous est grillé, faites-le rem-
placer par votre concessionnaire Toyota.
● Clignotants latéraux
● Éclairages de jour/feux de stationnement (de type LED)
● Feux de stop
● Feux de gabarit arrière
● Feux de stop/arrière
● Troisième feu stop
● Éclairages extérieurs de plancher (sur modèles équipés)
■Ampoules à LED
Les clignotants latéraux, les éclairages de jour/feux de stationnement (de
type LED), les feux de stop, les feux de gabarit arrière, les feux de stop/
arrière, le troisième feu stop et les éclairages extérieurs de plancher (sur
modèles équipés) sont constitués d'un certain nombre de LED. Si l’une des
LED grille, confiez votre véhicule à votre concessionnaire Toyota pour faire
remplacer l’ampoule.
■ Accumulation de condensation à l'intérieur de l'optique
Une accumulation temporaire de condens ation à l'intérieur de l'optique d'un
phare n'indique pas d'anomalie.
Contactez votre concessionnaire Toyota pour de plus amples informations
dans les situations suivantes:
● Accumulation de grosses gouttes d'eau à l'intérieur de l'optique.
● Accumulation d'eau à l'intérieur du phare.
■ Lors du remplacement des ampoules
 P. 591

6067-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

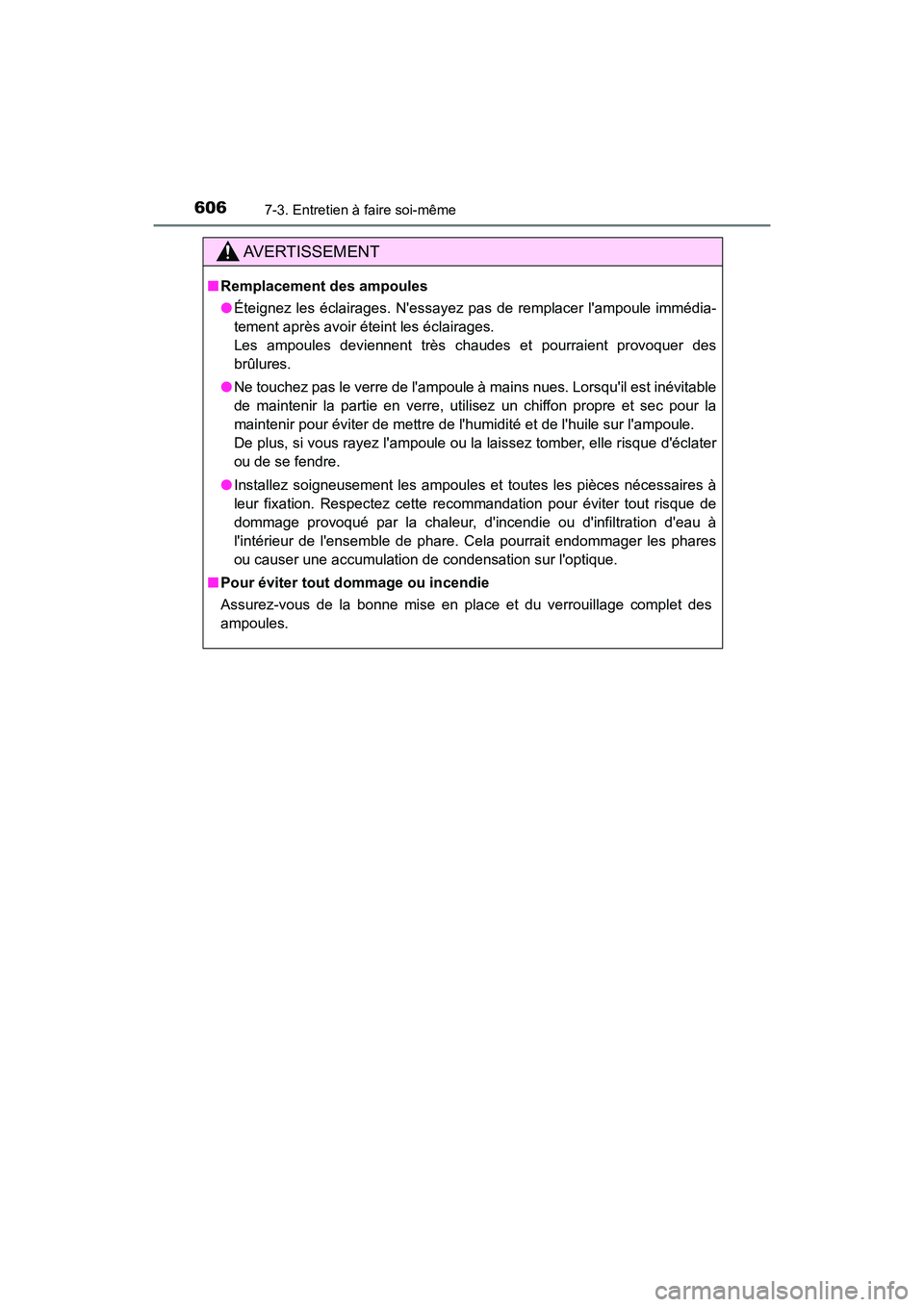

AVERTISSEMENT
■Remplacement des ampoules
● Éteignez les éclairages. N'essayez pas de remplacer l'ampoule immédia-
tement après avoir éteint les éclairages.
Les ampoules deviennent très chaudes et pourraient provoquer des
brûlures.
● Ne touchez pas le verre de l'ampoule à mains nues. Lorsqu'il est inévitable
de maintenir la partie en verre, utilisez un chiffon propre et sec pour la
maintenir pour éviter de mettre de l'humidité et de l'huile sur l'ampoule.
De plus, si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater
ou de se fendre.
● Installez soigneusement les ampoules et toutes les pièces nécessaires à
leur fixation. Respectez cette recommandation pour éviter tout risque de
dommage provoqué par la chaleur, d'incendie ou d'infiltration d'eau à
l'intérieur de l'ensemble de phar e. Cela pourrait endommager les phares
ou causer une accumulation de condensation sur l'optique.
■ Pour éviter tout dommage ou incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.

607

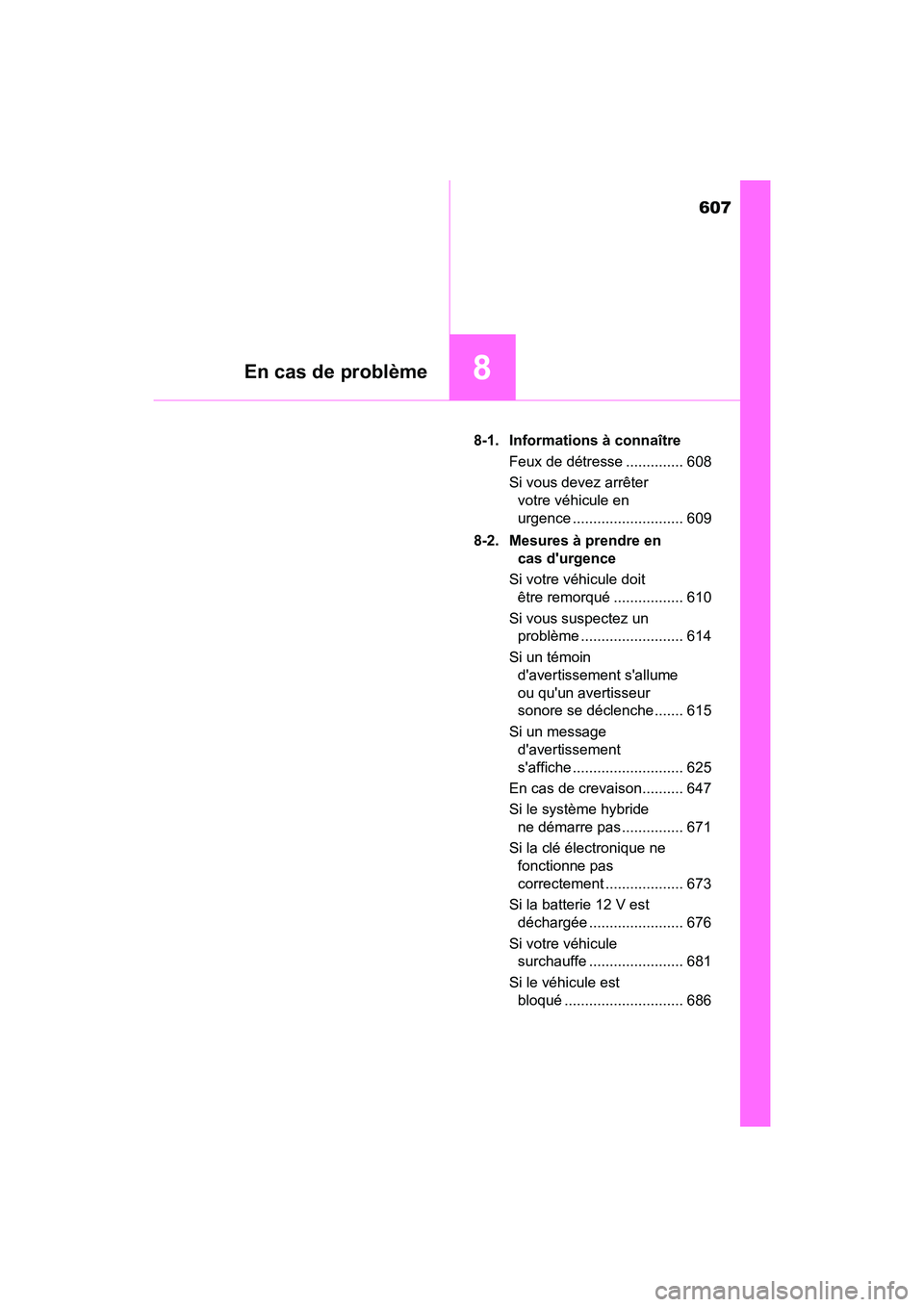

8En cas de problème
HIGHLANDER_HV_D_OM0E032D
8-1. Informations à connaître
Feux de détresse .............. 608
Si vous devez arrêter
votre véhicule en
urgence ........................... 609
8-2. Mesures à prendre en
cas d'urgence
Si votre véhicule doit
être remorqué ................. 610
Si vous suspectez un
problème ......................... 614
Si un témoin
d'avertissement s'allume
ou qu'un avertisseur
sonore se déclenche ....... 615
Si un message
d'avertissement
s'affiche ........................... 625
En cas de crevaison.......... 647
Si le système hybride
ne démarre pas ............... 671
Si la clé électronique ne
fonctionne pas
correctement ................... 673
Si la batterie 12 V est
déchargée ....................... 676
Si votre véhicule
surchauffe ....................... 681
Si le véhicule est
bloqué ............................. 686
