L'image de la vue arrière s'affiche
lorsque le levier de vitesses est
sur R et que le contact d'alimenta-
tion est en mode ON.
Le système de rétrovision est
désactivé lorsque le levier de
vitesses est sur une position autre
que R.

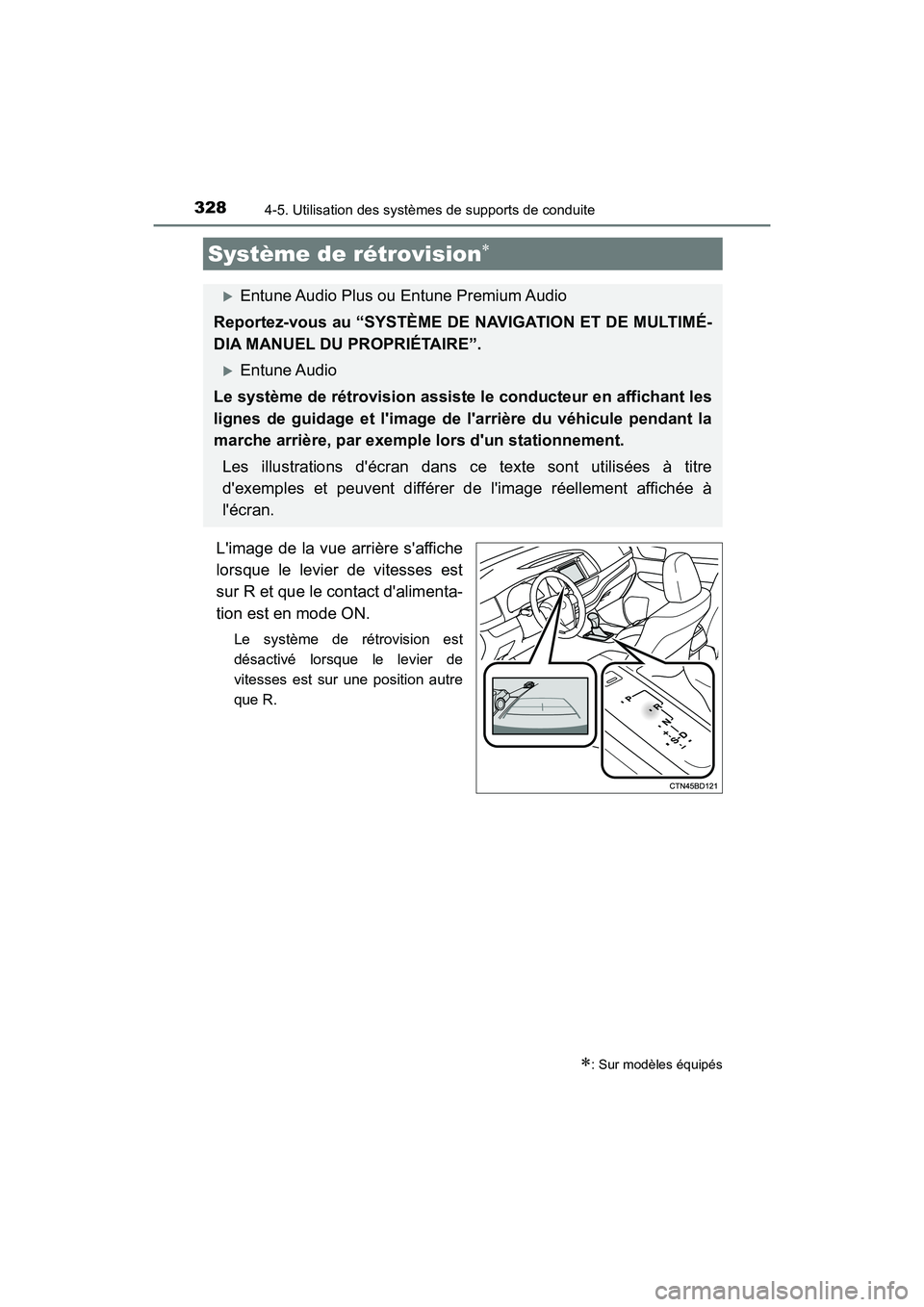

Système de rétrovision
: Sur modèles équipés
Entune Audio Plus ou Entune Premium Audio
Reportez-vous au “SYSTÈME DE NAVIGATION ET DE MULTIMÉ-
DIA MANUEL DU PROPRIÉTAIRE”.
Entune Audio
Le système de rétrovision assist e le conducteur en affichant les
lignes de guidage et l'image de l'arrière du véhicule pendant la
marche arrière, par exempl e lors d'un stationnement.
Les illustrations d'écran dans ce texte sont utilisées à titre
d'exemples et peuvent différer de l'image réellement affichée à
l'écran.

3294-5. Utilisation des systèmes de supports de conduite
4
Conduite
HIGHLANDER_HV_D_OM0E032D

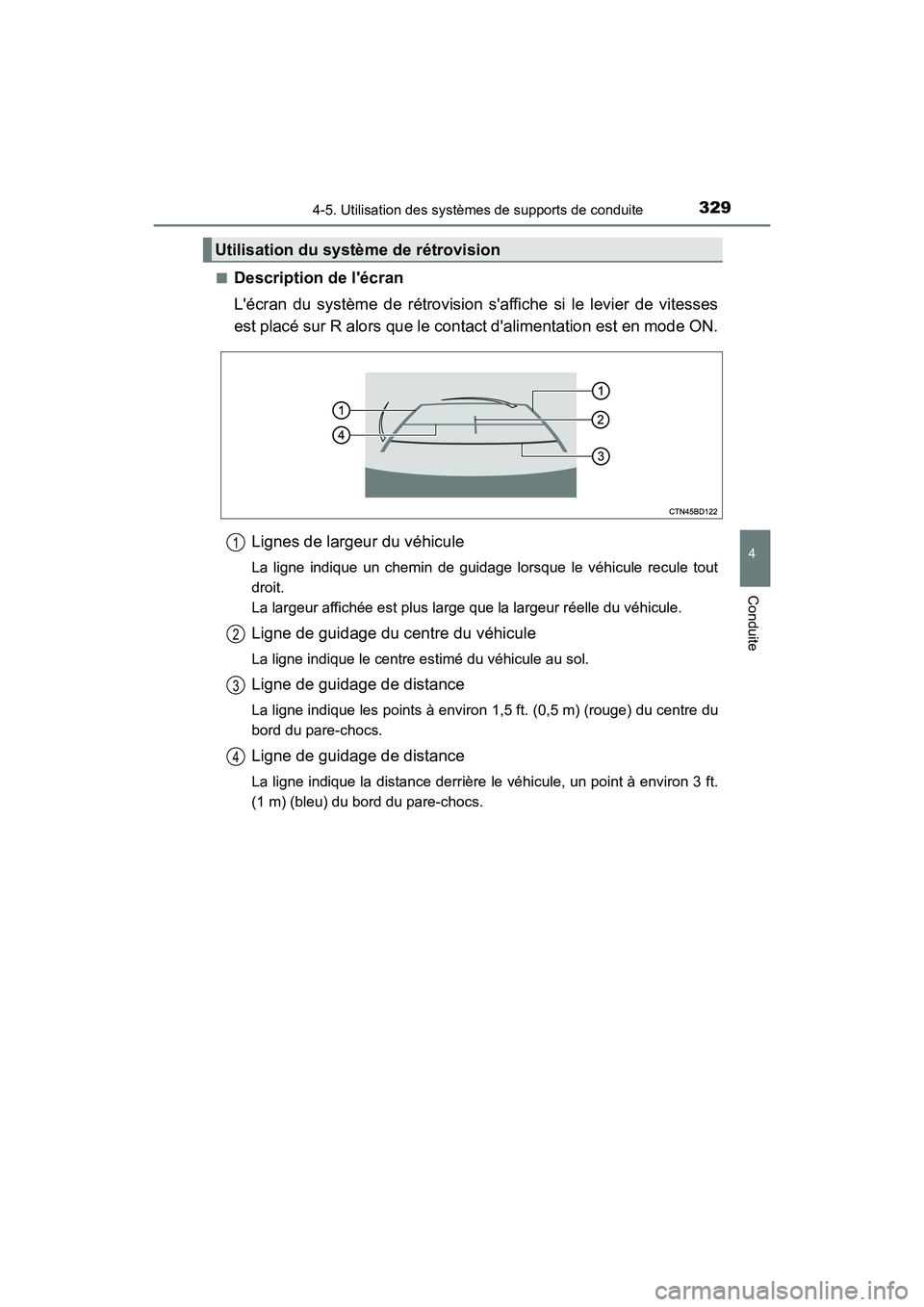

■Description de l'écran
L'écran du système de rétrovision s'affiche si le levier de vitesses
est placé sur R alors que le contact d'alimentation est en mode ON.
Lignes de largeur du véhicule
La ligne indique un chemin de guidage lorsque le véhicule recule tout
droit.
La largeur affichée est plus large que la largeur réelle du véhicule.
Ligne de guidage du centre du véhicule
La ligne indique le centre estimé du véhicule au sol.
Ligne de guidage de distance
La ligne indique les points à environ 1,5 ft. (0,5 m) (rouge) du centre du
bord du pare-chocs.
Ligne de guidage de distance
La ligne indique la distance derrière le véhicule, un point à environ 3 ft.
(1 m) (bleu) du bord du pare-chocs.
Utilisation du système de rétrovision
1
2
3
4

3304-5. Utilisation des systèmes de supports de conduite
HIGHLANDER_HV_D_OM0E032D

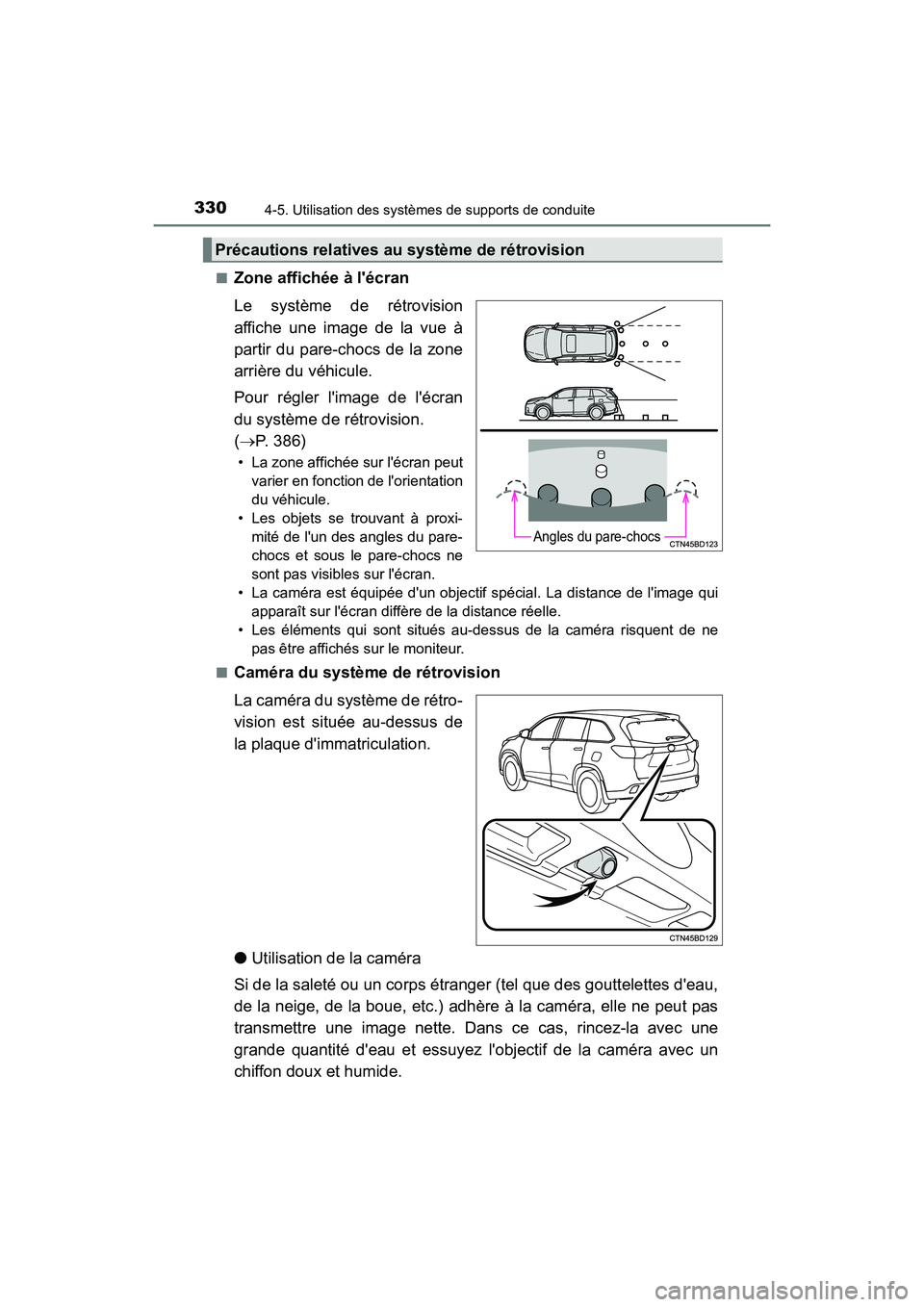

■Zone affichée à l'écran
Le système de rétrovision
affiche une image de la vue à
partir du pare-chocs de la zone
arrière du véhicule.
Pour régler l'image de l'écran
du système de rétrovision.
( P. 386)
• La zone affichée sur l'écran peut
varier en fonction de l'orientation
du véhicule.
• Les objets se trouvant à proxi-
mité de l'un des angles du pare-
chocs et sous le pare-chocs ne
sont pas visibles sur l'écran.
• La caméra est équipée d'un objectif spécial. La distance de l'image qui
apparaît sur l'écran diffère de la distance réelle.
• Les éléments qui sont situés au-dessus de la caméra risquent de ne
pas être affichés sur le moniteur.
■Caméra du système de rétrovision
La caméra du système de rétro-
vision est située au-dessus de
la plaque d'immatriculation.
● Utilisation de la caméra
Si de la saleté ou un corps étranger (tel que des gouttelettes d'eau,
de la neige, de la boue, etc.) adhère à la caméra, elle ne peut pas
transmettre une image nette. Dans ce cas, rincez-la avec une
grande quantité d'eau et essuyez l'objectif de la caméra avec un
chiffon doux et humide.
Précautions relatives au système de rétrovision
Angles du pare-chocs

3314-5. Utilisation des systèmes de supports de conduite
4
Conduite
HIGHLANDER_HV_D_OM0E032D

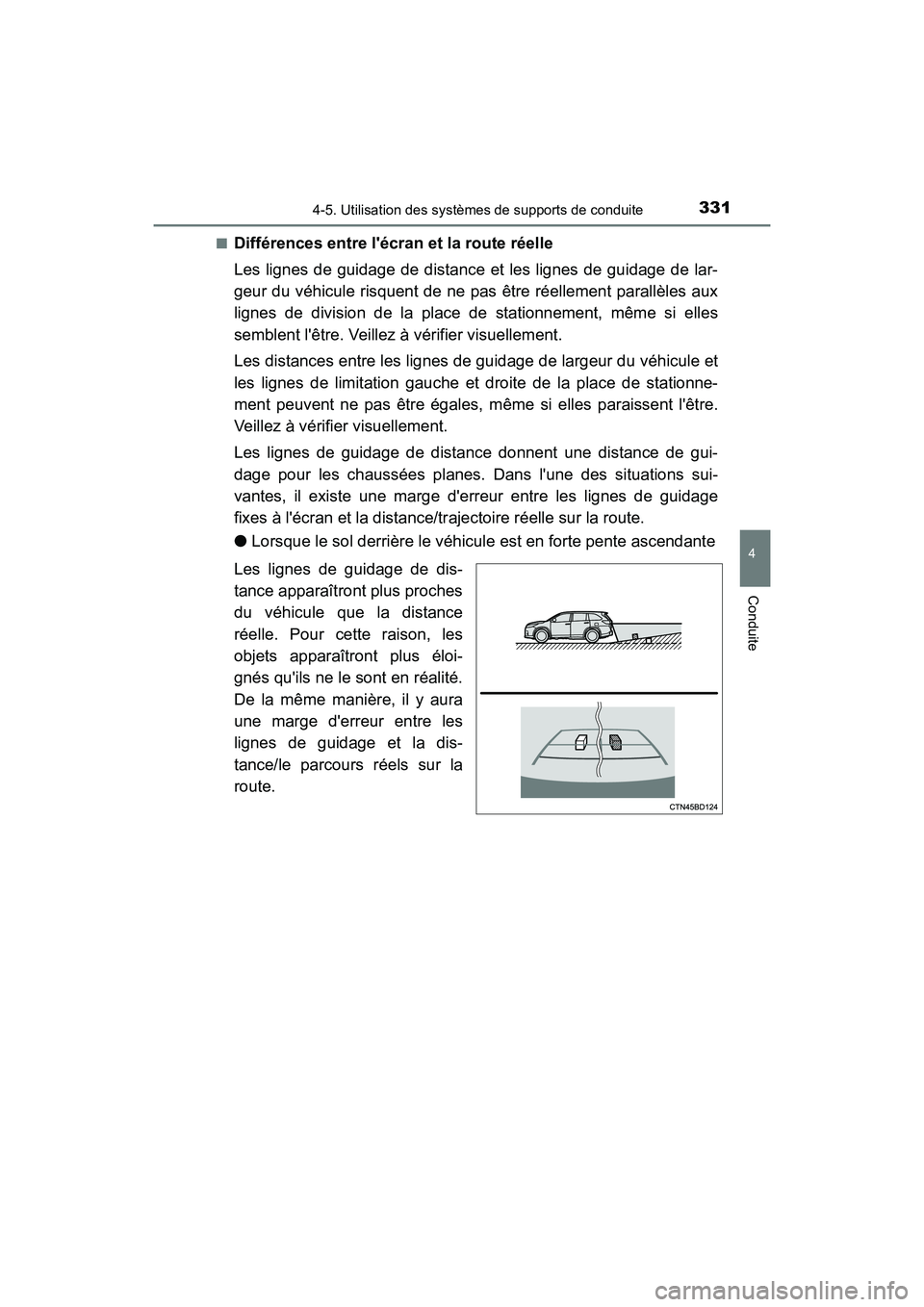

■Différences entre l'écran et la route réelle
Les lignes de guidage de distance et les lignes de guidage de lar-
geur du véhicule risquent de ne pas être réellement parallèles aux
lignes de division de la place de stationnement, même si elles
semblent l'être. Veillez à vérifier visuellement.
Les distances entre les lignes de guidage de largeur du véhicule et
les lignes de limitation gauche et droite de la place de stationne-
ment peuvent ne pas être égales, même si elles paraissent l'être.
Veillez à vérifier visuellement.
Les lignes de guidage de distance donnent une distance de gui-
dage pour les chaussées planes. Dans l'une des situations sui-
vantes, il existe une marge d'erreur entre les lignes de guidage
fixes à l'écran et la distance/tr ajectoire réelle sur la route.
● Lorsque le sol derrière le véhicule est en forte pente ascendante
Les lignes de guidage de dis-
tance apparaîtront plus proches
du véhicule que la distance
réelle. Pour cette raison, les
objets apparaîtront plus éloi-
gnés qu'ils ne le sont en réalité.
De la même manière, il y aura
une marge d'erreur entre les
lignes de guidage et la dis-
tance/le parcours réels sur la
route.

3324-5. Utilisation des systèmes de supports de conduite
HIGHLANDER_HV_D_OM0E032D

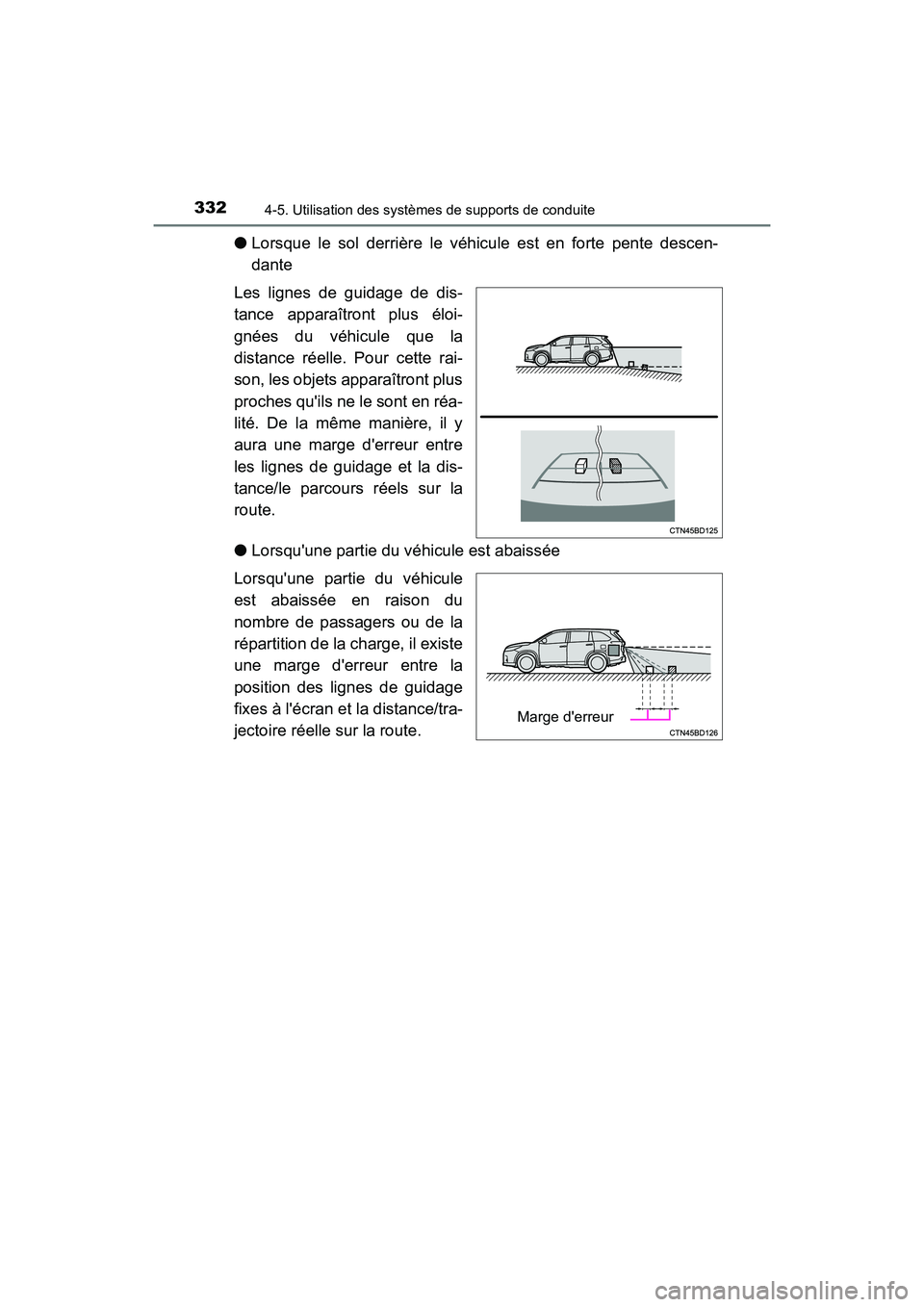

●Lorsque le sol derrière le véhicule est en forte pente descen-
dante
Les lignes de guidage de dis-
tance apparaîtront plus éloi-
gnées du véhicule que la
distance réelle. Pour cette rai-
son, les objets apparaîtront plus
proches qu'ils ne le sont en réa-
lité. De la même manière, il y
aura une marge d'erreur entre
les lignes de guidage et la dis-
tance/le parcours réels sur la
route.
● Lorsqu'une partie du véhicule est abaissée
Lorsqu'une partie du véhicule
est abaissée en raison du
nombre de passagers ou de la
répartition de la charge, il existe
une marge d'erreur entre la
position des lignes de guidage
fixes à l'écran et la distance/tra-
jectoire réelle sur la route.Marge d'erreur

3334-5. Utilisation des systèmes de supports de conduite
4
Conduite
HIGHLANDER_HV_D_OM0E032D

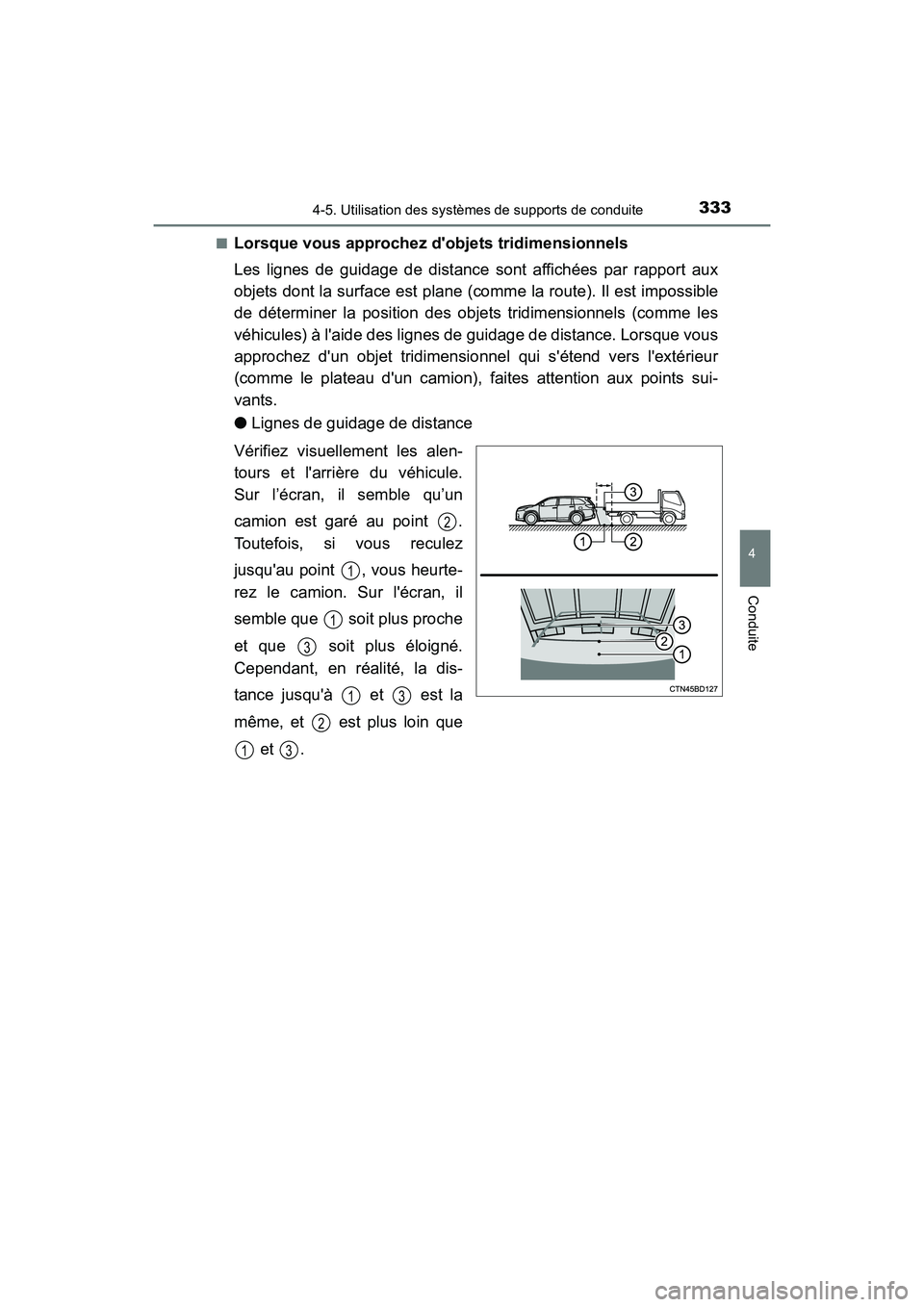

■Lorsque vous approchez d'objets tridimensionnels
Les lignes de guidage de distance sont affichées par rapport aux
objets dont la surface est plane (comme la route). Il est impossible
de déterminer la position des obje ts tridimensionnels (comme les
véhicules) à l'aide des lignes de guidage de distance. Lorsque vous
approchez d'un objet tridimensionnel qui s'étend vers l'extérieur
(comme le plateau d'un camion), faites attention aux points sui-
vants.
● Lignes de guidage de distance
Vérifiez visuellement les alen-
tours et l'arrière du véhicule.
Sur l’écran, il semble qu’un
camion est garé au point .
Toutefois, si vous reculez
jusqu'au point , vous heurte-
rez le camion. Sur l'écran, il
semble que soit plus proche
et que soit plus éloigné.
Cependant, en réalité, la dis-
tance jusqu'à et est la
même, et est plus loin que
et .
2
1
1
3
13
2
13

3344-5. Utilisation des systèmes de supports de conduite
HIGHLANDER_HV_D_OM0E032D

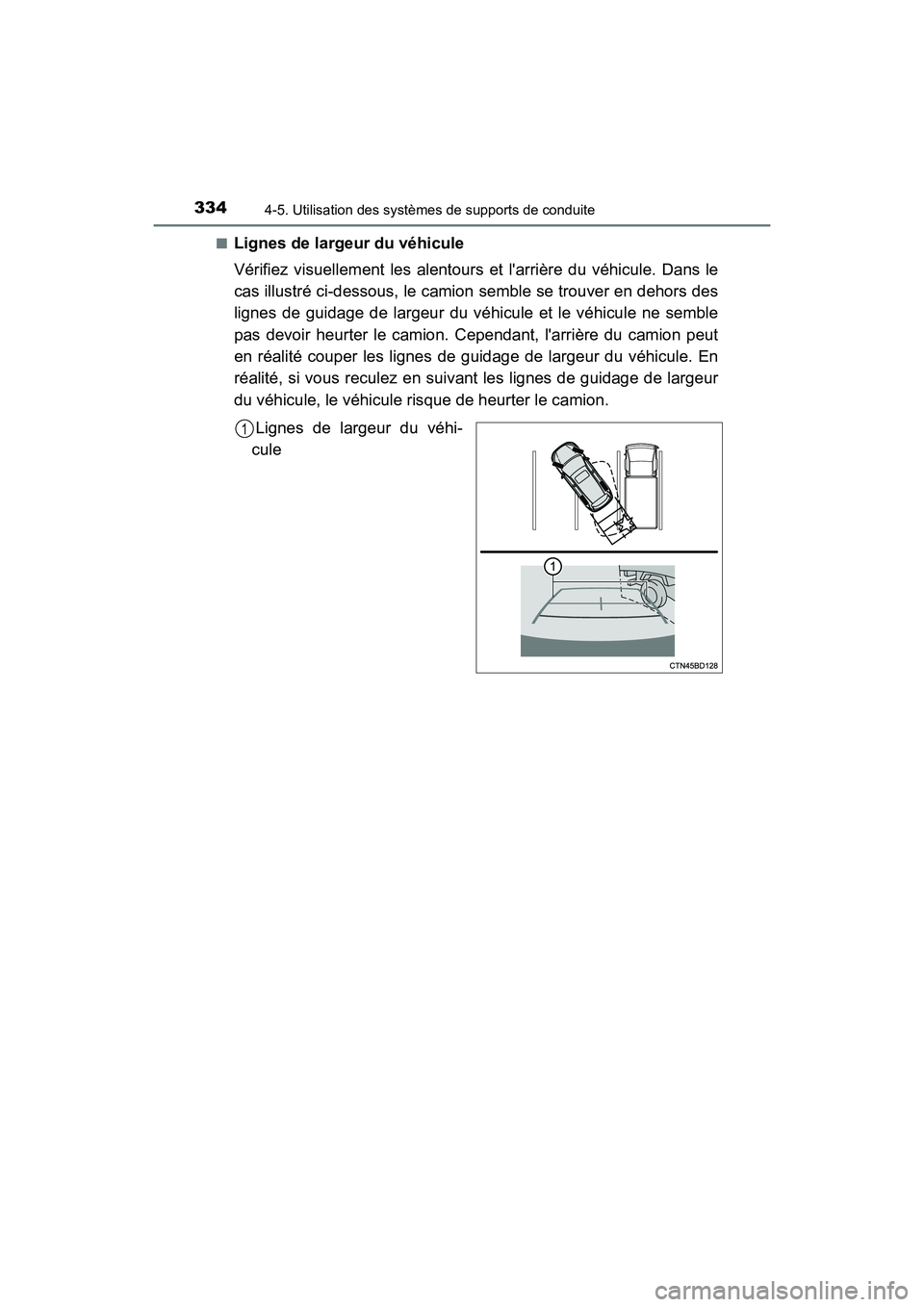

■Lignes de largeur du véhicule
Vérifiez visuellement les alentours et l'arrière du véhicule. Dans le
cas illustré ci-dessous, le camion semble se trouver en dehors des
lignes de guidage de largeur du véhicule et le véhicule ne semble
pas devoir heurter le camion. C ependant, l'arrière du camion peut
en réalité couper les lignes de guidage de largeur du véhicule. En
réalité, si vous reculez en suivant les lignes de guidage de largeur
du véhicule, le véhicule risque de heurter le camion.
Lignes de largeur du véhi-
cule
1

3354-5. Utilisation des systèmes de supports de conduite
4
Conduite
HIGHLANDER_HV_D_OM0E032D

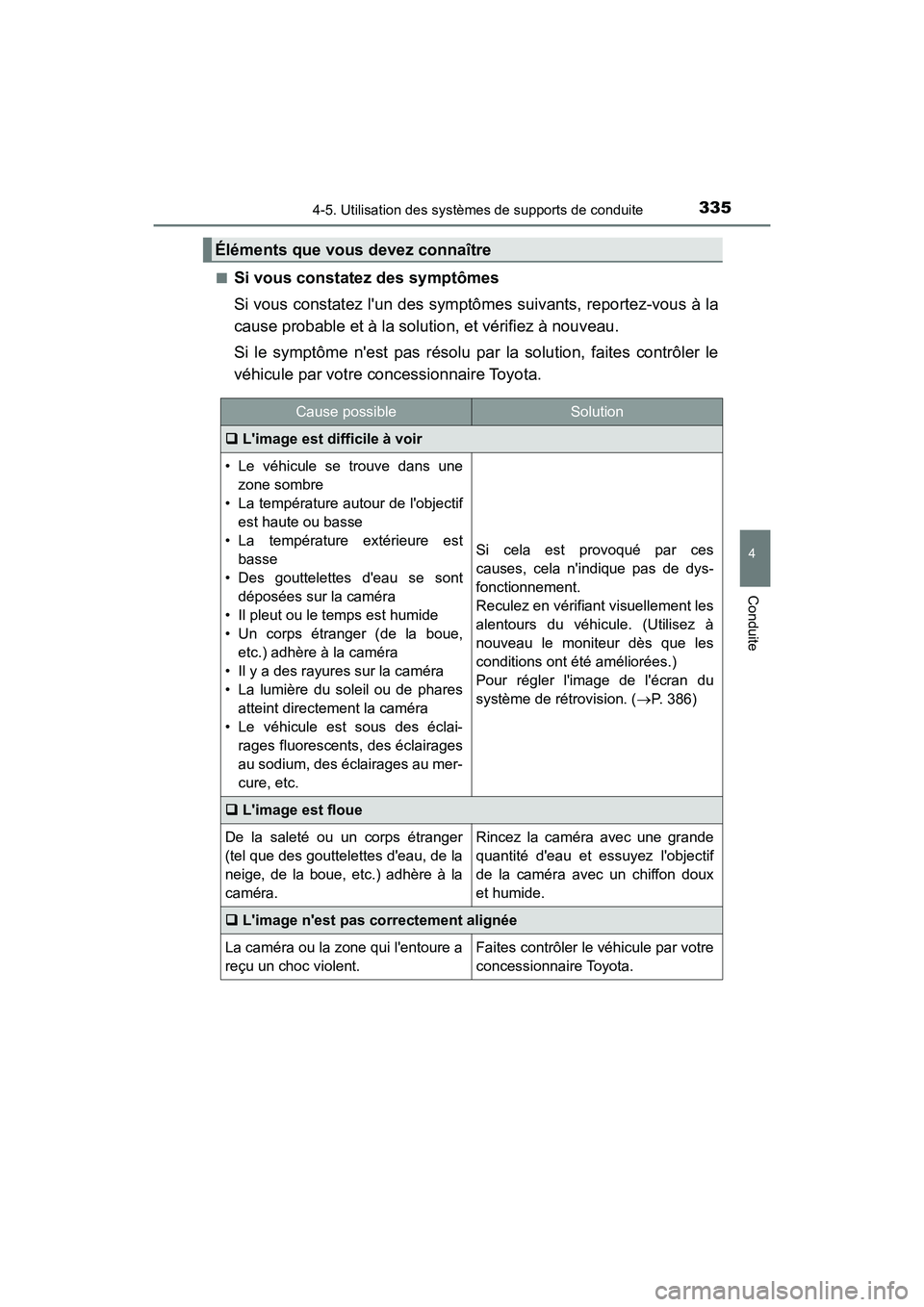

■Si vous constate z des symptômes
Si vous constatez l'un des symptô mes suivants, reportez-vous à la
cause probable et à la soluti on, et vérifiez à nouveau.
Si le symptôme n'est pas résolu pa r la solution, faites contrôler le
véhicule par votre concessionnaire Toyota.
Éléments que vous devez connaître
Cause possibleSolution
 L'image est difficile à voir
• Le véhicule se trouve dans une
zone sombre
• La température autour de l'objectif
est haute ou basse
• La température extérieure est
basse
• Des gouttelettes d'eau se sont
déposées sur la caméra
• Il pleut ou le temps est humide
• Un corps étranger (de la boue,
etc.) adhère à la caméra
• Il y a des rayures sur la caméra
• La lumière du soleil ou de phares
atteint directement la caméra
• Le véhicule est sous des éclai-
rages fluorescents, des éclairages
au sodium, des éclairages au mer-
cure, etc.
Si cela est provoqué par ces
causes, cela n'indique pas de dys-
fonctionnement.
Reculez en vérifiant visuellement les
alentours du véhicule. (Utilisez à
nouveau le moniteur dès que les
conditions ont été améliorées.)
Pour régler l'image de l'écran du
système de rétrovision. ( P. 386)
L'image est floue
De la saleté ou un corps étranger
(tel que des gouttelettes d'eau, de la
neige, de la boue, etc.) adhère à la
caméra.
Rincez la caméra avec une grande
quantité d'eau et essuyez l'objectif
de la caméra avec un chiffon doux
et humide.
 L'image n'est pas correctement alignée
La caméra ou la zone qui l'entoure a
reçu un choc violent.
Faites contrôler le véhicule par votre
concessionnaire Toyota.
