2018 TOYOTA HIGHLANDER HYBRID Manuel du propriétaire (in French)

5847-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

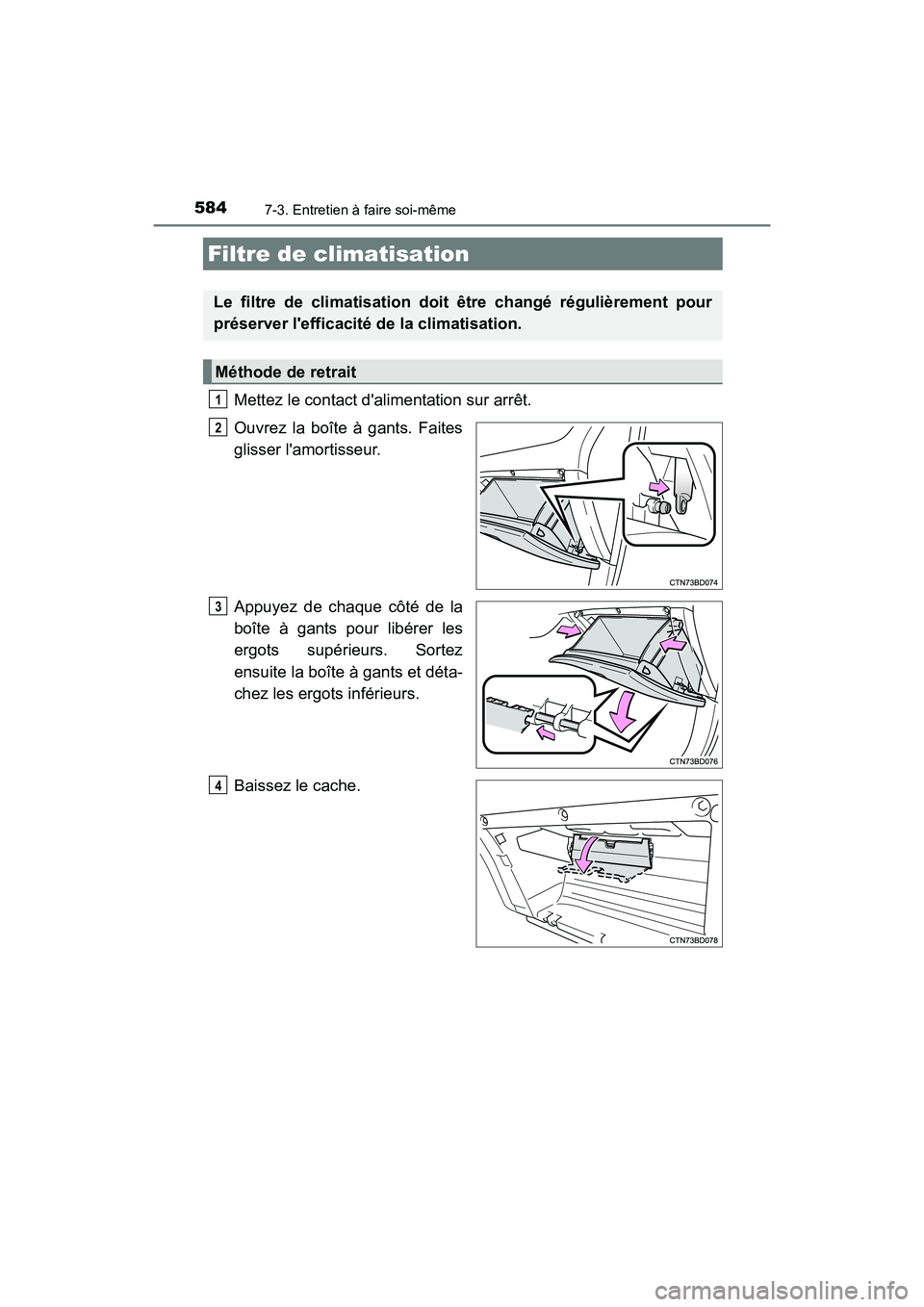

Mettez le contact d'alimentation sur arrêt.
Ouvrez la boîte à gants. Faites
glisser l'amortisseur.
Appuyez de chaque côté de la
boîte à gants pour libérer les
ergots supérieurs. Sortez
ensuite la boîte à gants et déta-
chez les ergots inférieurs.
Baissez le cache.
Filtre de climatisation
Le filtre de climatisation doit être changé régulièrement pour
préserver l'efficacité de la climatisation.
Méthode de retrait
1
2
3
4

5857-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D

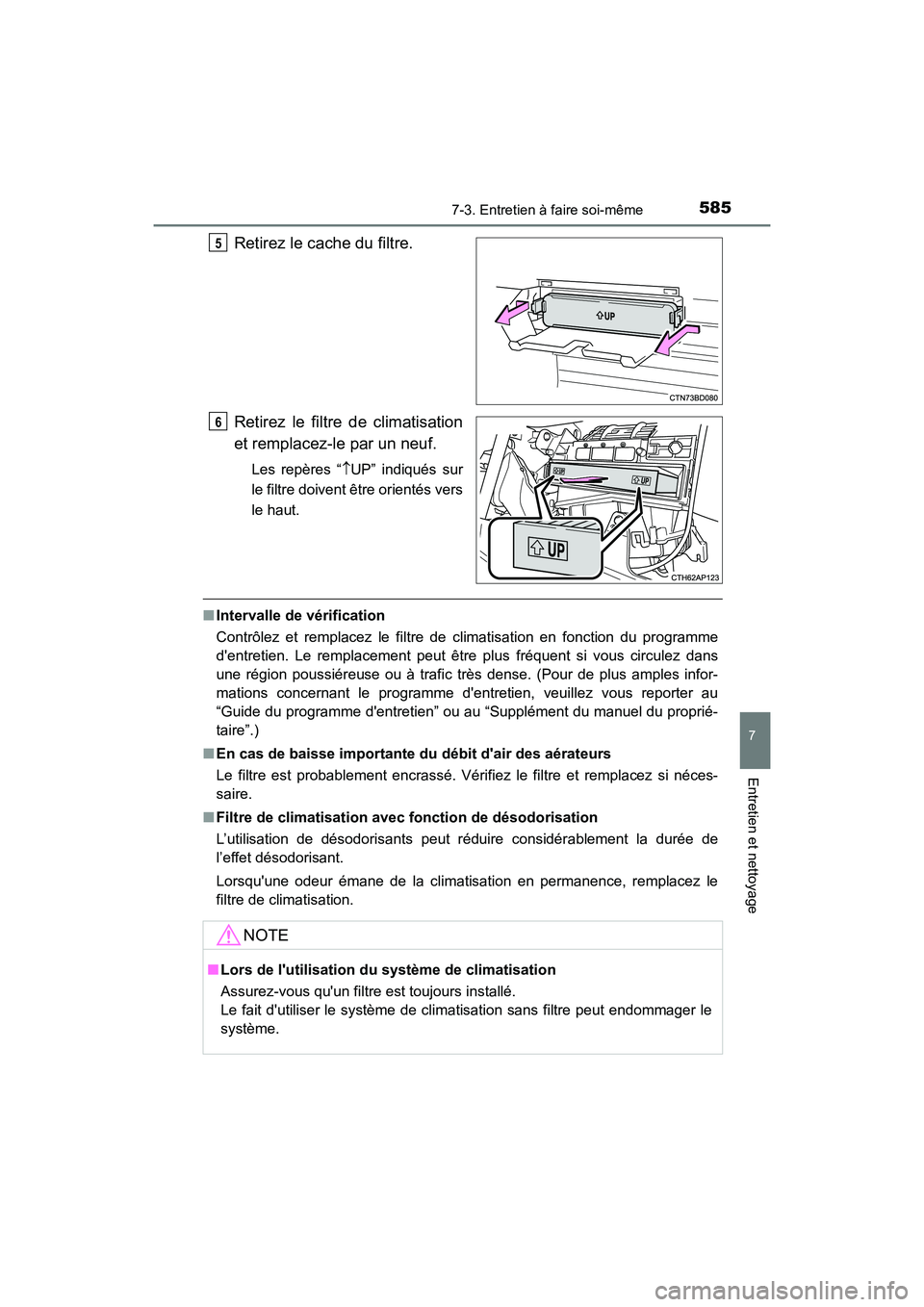

Retirez le cache du filtre.
Retirez le filtre de climatisation
et remplacez-le par un neuf.
Les repères “ UP” indiqués sur
le filtre doivent être orientés vers
le haut.
■ Intervalle de vérification
Contrôlez et remplacez le filtre de climatisation en fonction du programme
d'entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou à trafic très dense. (Pour de plus amples infor-
mations concernant le programme d'entretien, veuillez vous reporter au
“Guide du programme d'entretien” ou au “Supplément du manuel du proprié-
taire”.)
■ En cas de baisse importante du débit d'air des aérateurs
Le filtre est probablement encrassé. Vérifiez le filtre et remplacez si néces-
saire.
■ Filtre de climatisation avec fonction de désodorisation
L’utilisation de désodorisants peut réduire considérablement la durée de
l’effet désodorisant.
Lorsqu'une odeur émane de la climatisation en permanence, remplacez le
filtre de climatisation.
5
6
NOTE
■ Lors de l'utilisation du système de climatisation
Assurez-vous qu'un filtre est toujours installé.
Le fait d'utiliser le système de climatisation sans filtre peut endommager le
système.

5867-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

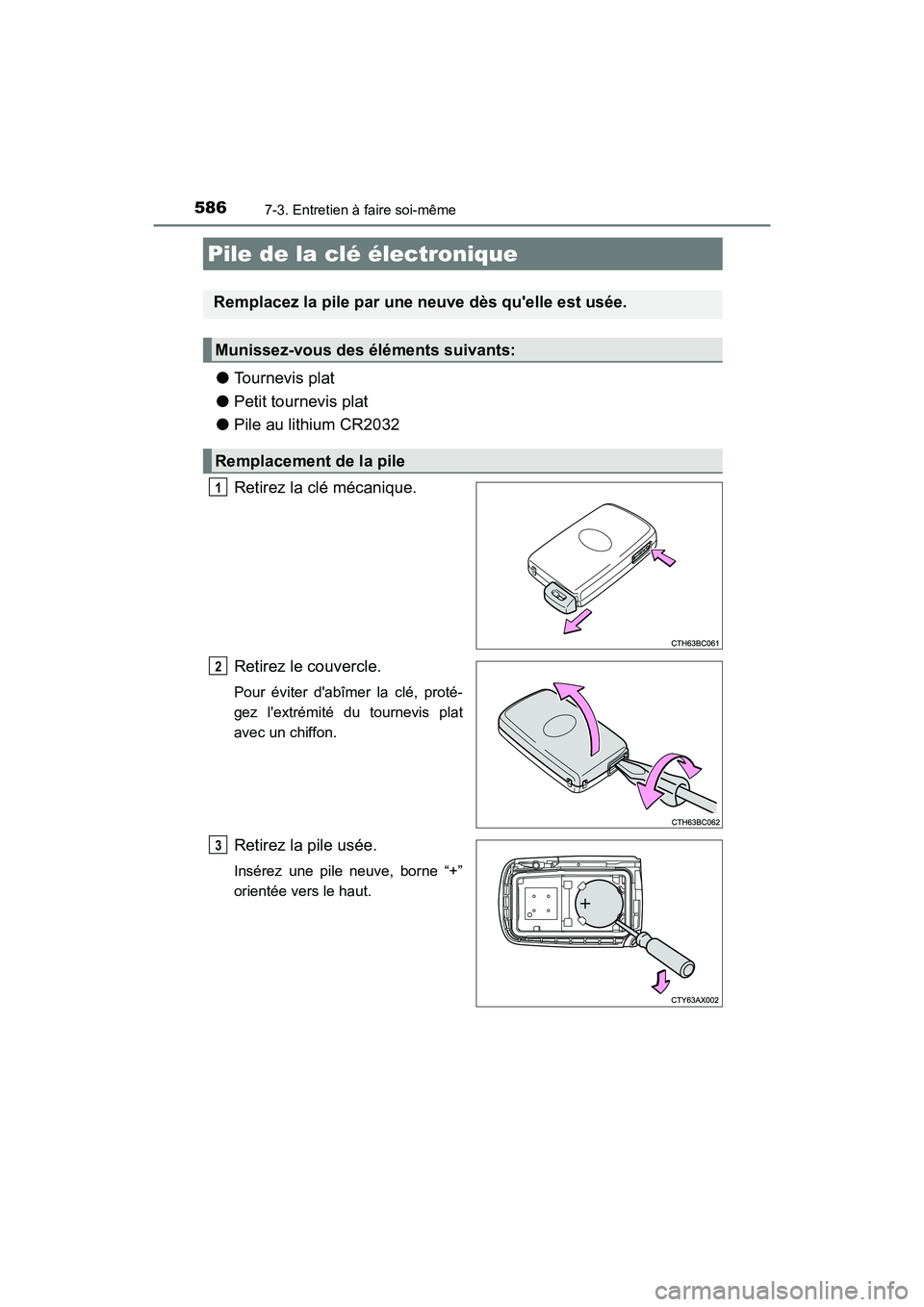

●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2032
Retirez la clé mécanique.
Retirez le couvercle.
Pour éviter d'abîmer la clé, proté-
gez l'extrémité du tournevis plat
avec un chiffon.
Retirez la pile usée.
Insérez une pile neuve, borne “+”
orientée vers le haut.
Pile de la clé électronique
Remplacez la pile par une neuve dès qu'elle est usée.
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2
3

5877-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D
■Utilisez une pile au lithium CR2032
● Ces piles peuvent être achetées chez votre concessionnaire Toyota, dans
les magasins d'équipements électroménagers ou les boutiques photo.
● Remplacez uniquement par le même modèle ou un modèle équivalent,
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
● Le système d'accès et de démarrage mains libres et la télécommande du
verrouillage centralisé ne fonctionnent pas correctement.
● La plage de fonctionnement est réduite.
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenez-les hors de portée des enfants. Le non-
respect de ces précautions pourrait occasionner des blessures graves,
voire mortelles.
NOTE
■ Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
● Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
● Ne touchez ou ne déplacez aucun composant interne à la télécommande.
● Ne pliez pas les bornes de la pile.

5887-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

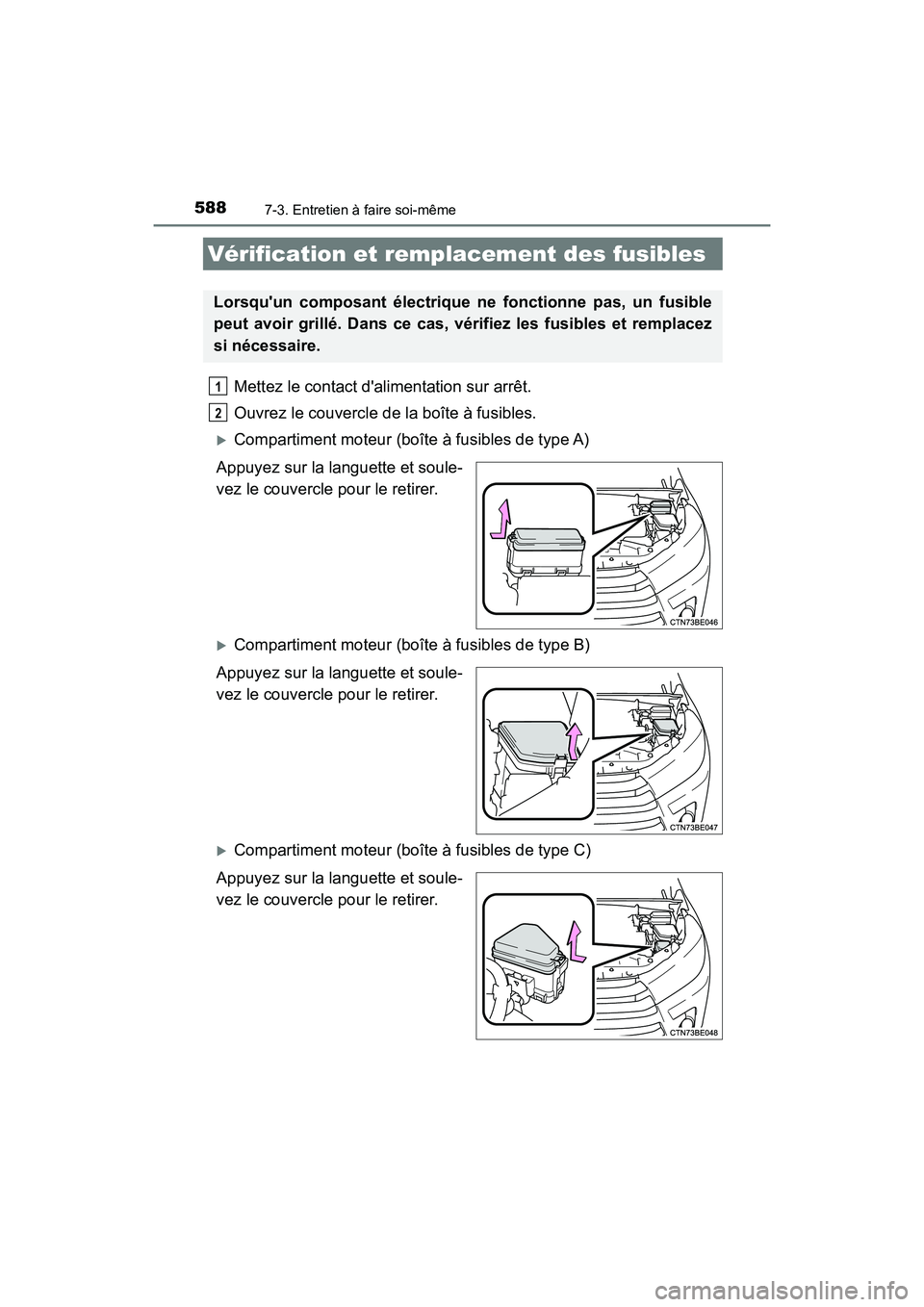

Mettez le contact d'alimentation sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur (boîte à fusibles de type A)
Appuyez sur la languette et soule-
vez le couvercle pour le retirer.
Compartiment moteur (boîte à fusibles de type B)
Appuyez sur la languette et soule-
vez le couvercle pour le retirer.
Compartiment moteur (boîte à fusibles de type C)
Appuyez sur la languette et soule-
vez le couvercle pour le retirer.
Vérification et remp lacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible
peut avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez
si nécessaire.
1
2

5897-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D

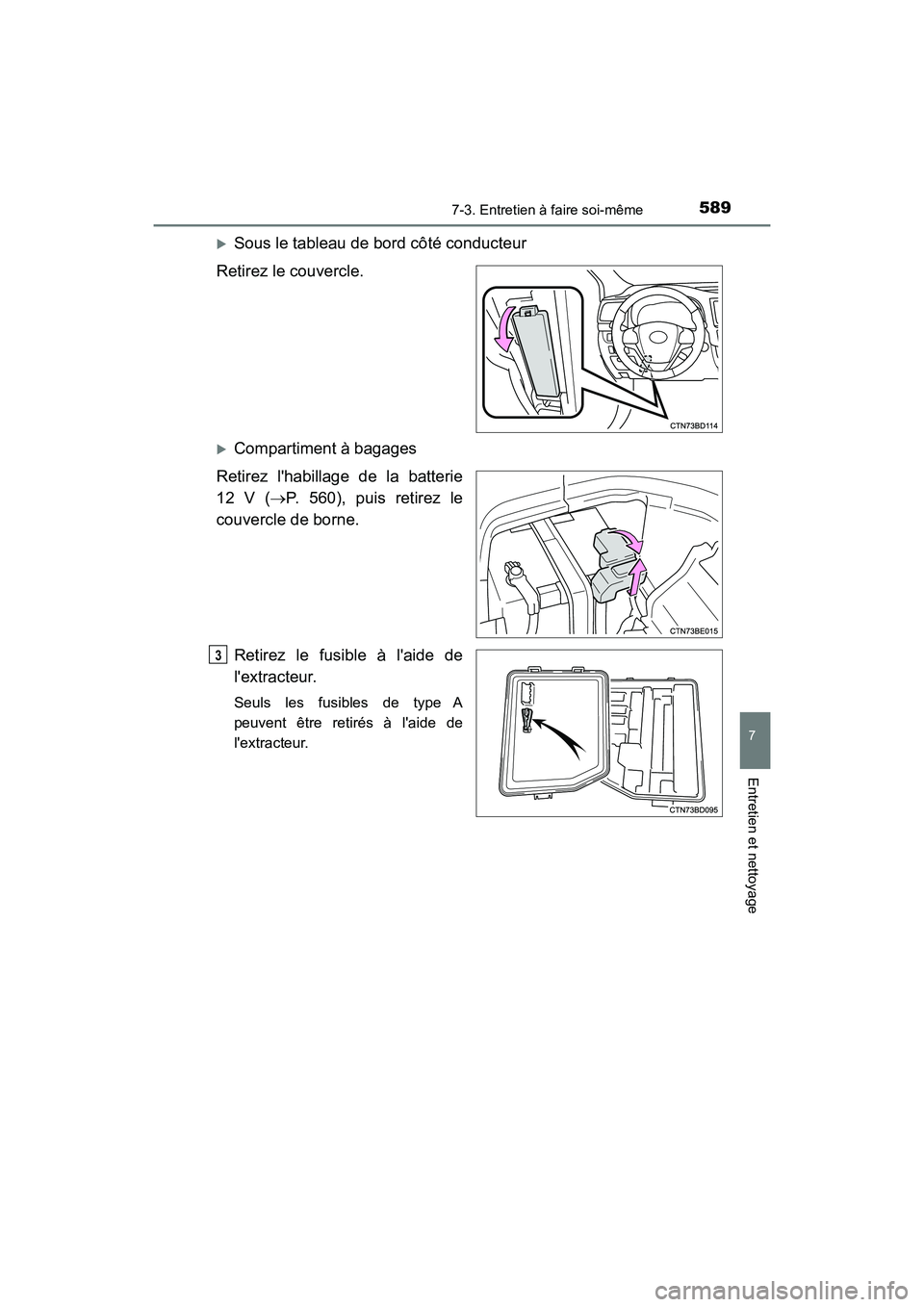

Sous le tableau de bord côté conducteur
Retirez le couvercle.
Compartiment à bagages
Retirez l'habillage de la batterie
12 V ( P. 560), puis retirez le
couvercle de borne.
Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide de
l'extracteur.
3

5907-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

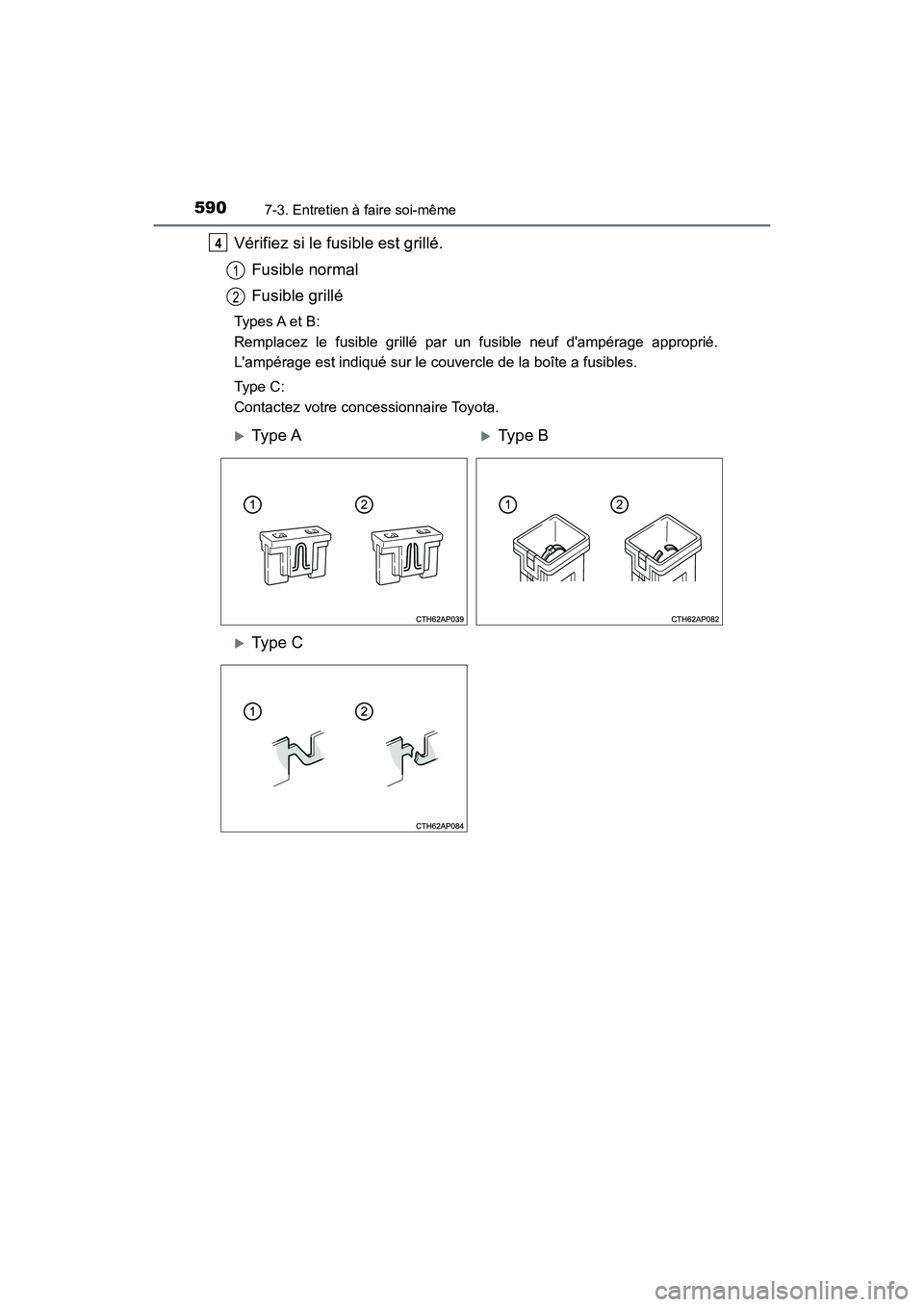

Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Types A et B:
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le couvercle de la boîte a fusibles.
Type C:
Contactez votre concessionnaire Toyota.
4
1
2
Ty p e AType B
Ty p e C

5917-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D

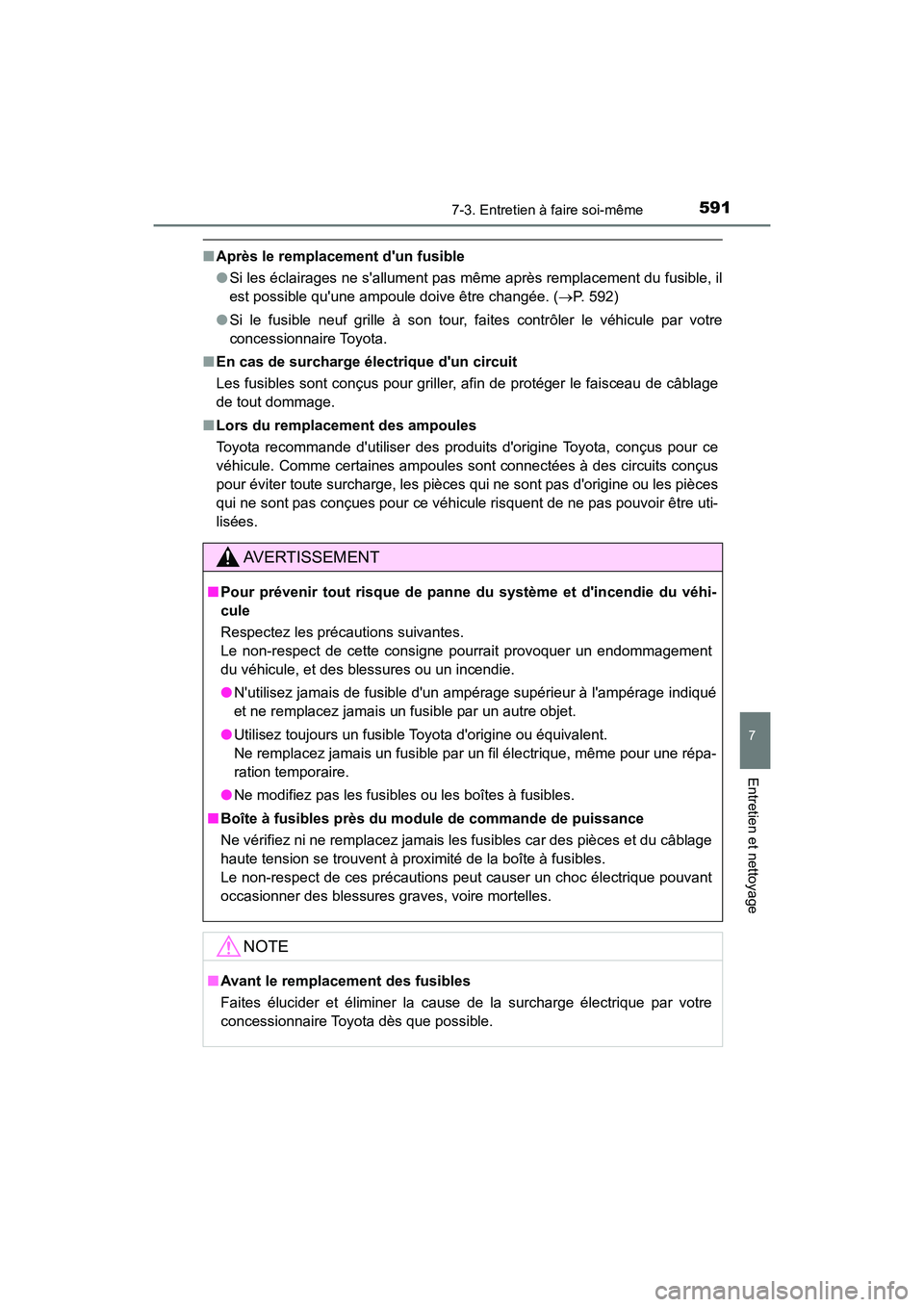

■Après le remplacement d'un fusible
● Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. ( P. 592)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
■ Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits d'origine Toyota, conçus pour ce
véhicule. Comme certaines ampoules sont connectées à des circuits conçus
pour éviter toute surcharge, les pièces qui ne sont pas d'origine ou les pièces
qui ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être uti-
lisées.
AVERTISSEMENT
■ Pour prévenir tout risque de panne du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
■ Boîte à fusibles près du module de commande de puissance
Ne vérifiez ni ne remplacez jamais les fusibles car des pièces et du câblage
haute tension se trouvent à proximité de la boîte à fusibles.
Le non-respect de ces précautions peut causer un choc électrique pouvant
occasionner des blessures graves, voire mortelles.
NOTE
■ Avant le remplacement des fusibles
Faites élucider et éliminer la cause de la surcharge électrique par votre
concessionnaire Toyota dès que possible.
