2018 TOYOTA HIGHLANDER HYBRID Manuel du propriétaire (in French)

5927-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D
Vérifiez la puissance de l'ampoule à remplacer. (P. 702)
 P. 1 4 0

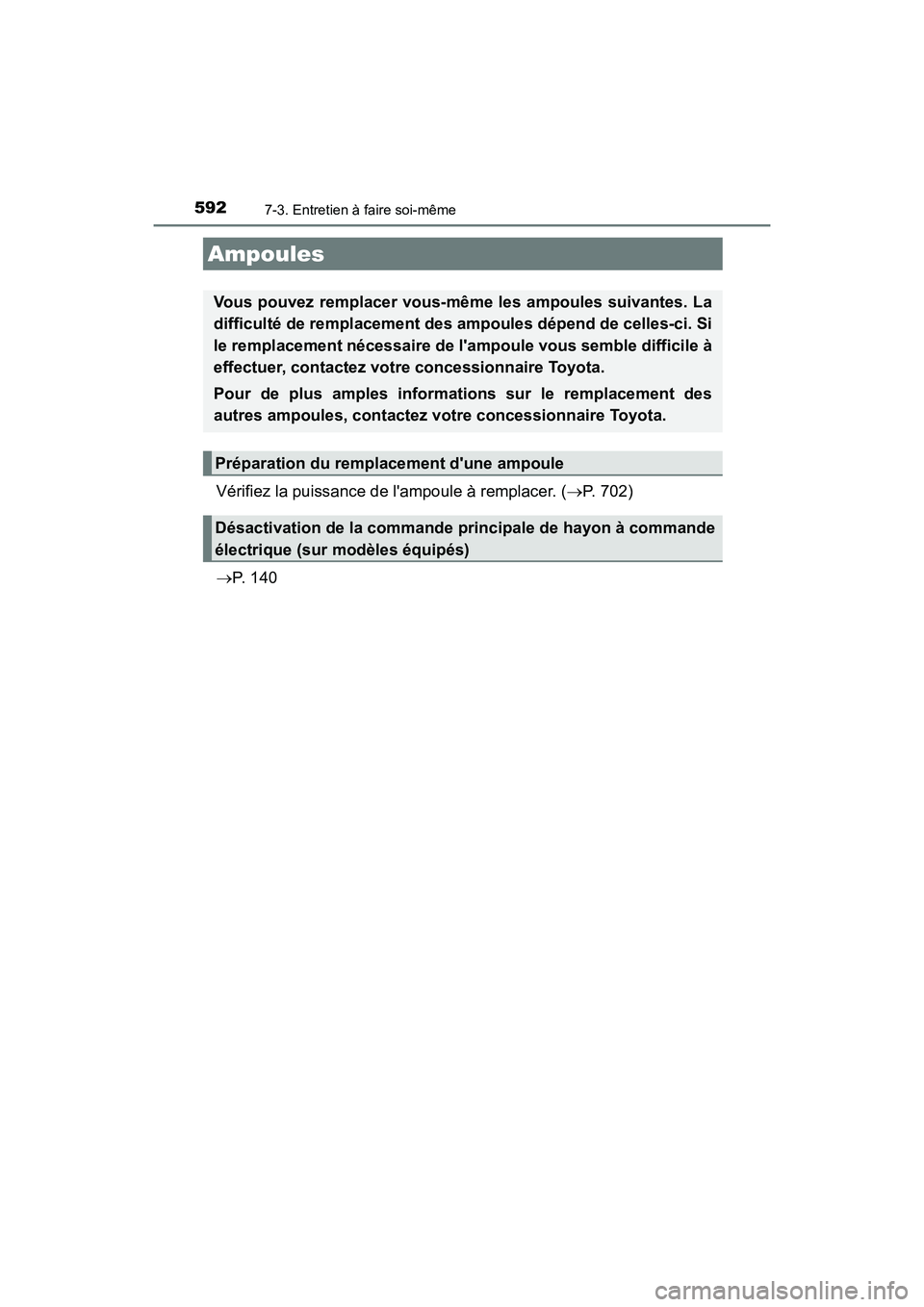

Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de rempl acement des ampoules dépend de celles-ci. Si
le remplacement nécess aire de l'ampoule vous semble difficile à
effectuer, contactez votre concessionnaire Toyota.
Pour de plus amples informat ions sur le remplacement des
autres ampoules, contactez vo tre concessionnaire Toyota.
Préparation du remplacement d'une ampoule
Désactivation de la commande principale de hayon à commande
électrique (sur modèles équipés)

5937-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D
■Avant
■Arrière

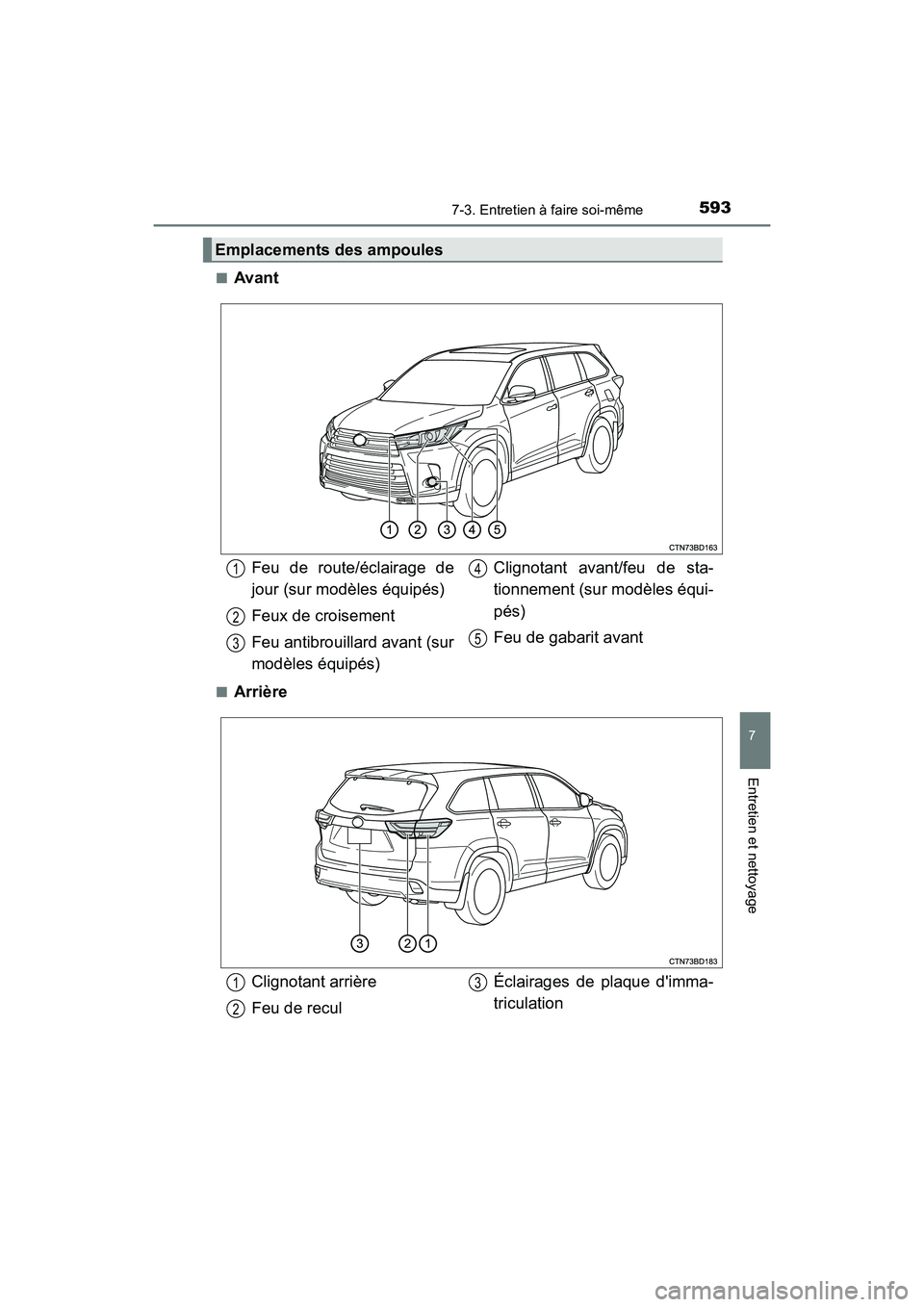

Emplacements des ampoules
Feu de route/éclairage de
jour (sur modèles équipés)
Feux de croisement
Feu antibrouillard avant (sur
modèles équipés)
Clignotant avant/feu de sta-
tionnement (sur modèles équi-
pés)
Feu de gabarit avant
1
2
3
4
5
Clignotant arrière
Feu de recul
Éclairages de plaque d'imma-
triculation
1
2
3

5947-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

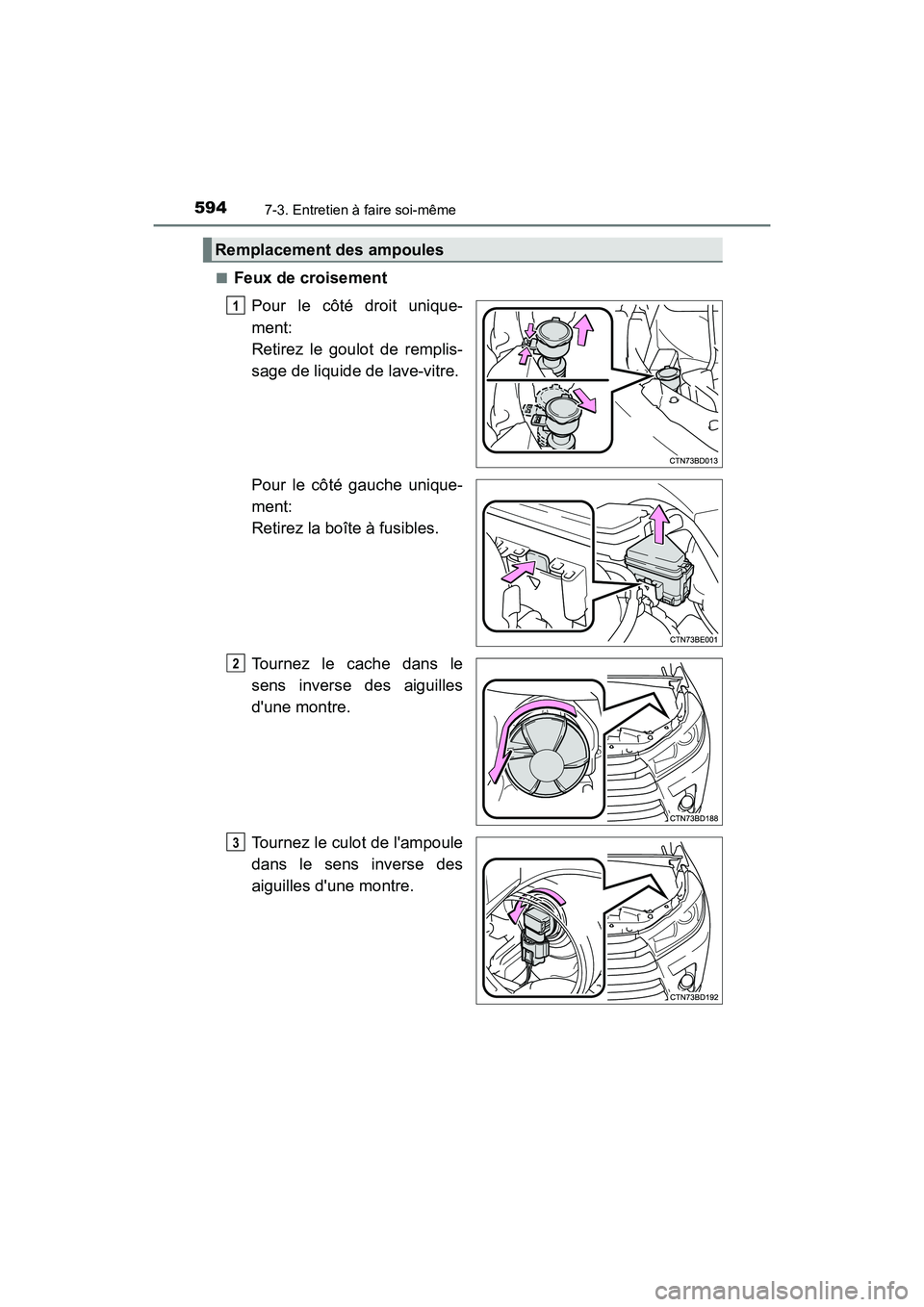

■Feux de croisement
Pour le côté droit unique-
ment:
Retirez le goulot de remplis-
sage de liquide de lave-vitre.
Pour le côté gauche unique-
ment:
Retirez la boîte à fusibles.
Tournez le cache dans le
sens inverse des aiguilles
d'une montre.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Remplacement des ampoules
1
2
3

5957-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D
Débranchez le connecteur
en appuyant sur le déver-
rouillage.
Remplacez l'ampoule et ins-
tallez le culot de l'ampoule.
Alignez les 3 languettes de
l'ampoule avec la pièce de mon-
tage et insérez.
Tournez et fixez le culot de
l'ampoule.
Secouez doucement la base de
l'ampoule pour vérifier qu'elle
n'est pas desserrée, allumez les
feux de croisement une fois afin
de vérifier visuellement que la
lumière ne passe pas à travers
du montage.
Tournez le cache dans le
sens des aiguilles d'une
montre et installez-le.
Pour le côté droit uniquement: Installez le réservoir de liquide de
lave-vitre.
Pour le côté gauche uniquement: Installez la boîte à fusibles.
4
5
6
7
8

5967-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

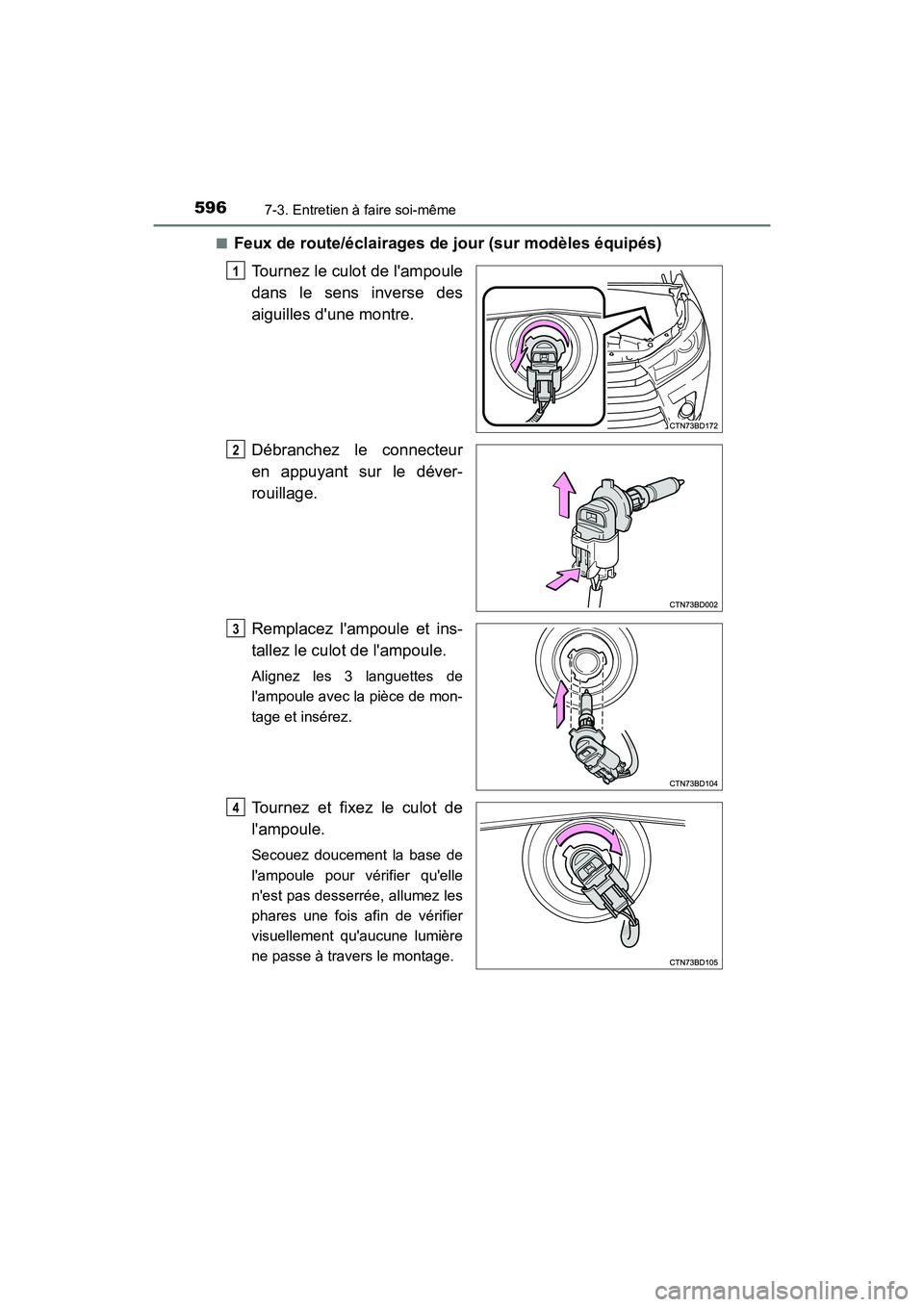

■Feux de route/éclairages de jour (sur modèles équipés)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Débranchez le connecteur
en appuyant sur le déver-
rouillage.
Remplacez l'ampoule et ins-
tallez le culot de l'ampoule.
Alignez les 3 languettes de
l'ampoule avec la pièce de mon-
tage et insérez.
Tournez et fixez le culot de
l'ampoule.
Secouez doucement la base de
l'ampoule pour vérifier qu'elle
n'est pas desserrée, allumez les
phares une fois afin de vérifier
visuellement qu'aucune lumière
ne passe à travers le montage.
1
2
3
4

5977-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D

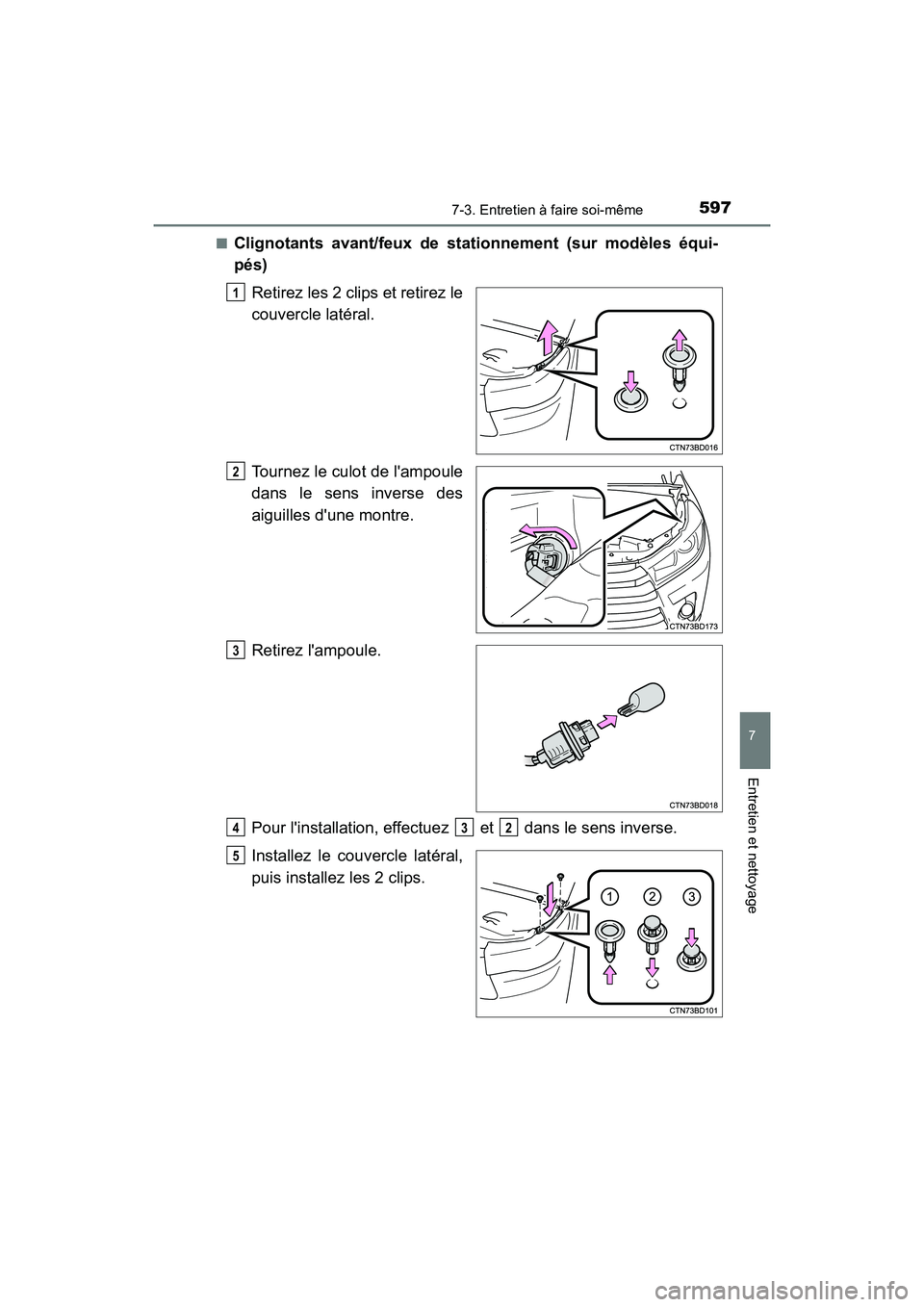

■Clignotants avant/feux de stat ionnement (sur modèles équi-
pés)
Retirez les 2 clips et retirez le
couvercle latéral.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Pour l'installation, effectuez et dans le sens inverse.
Installez le couvercle latéral,
puis installez les 2 clips.
1
2
3
432
5

5987-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

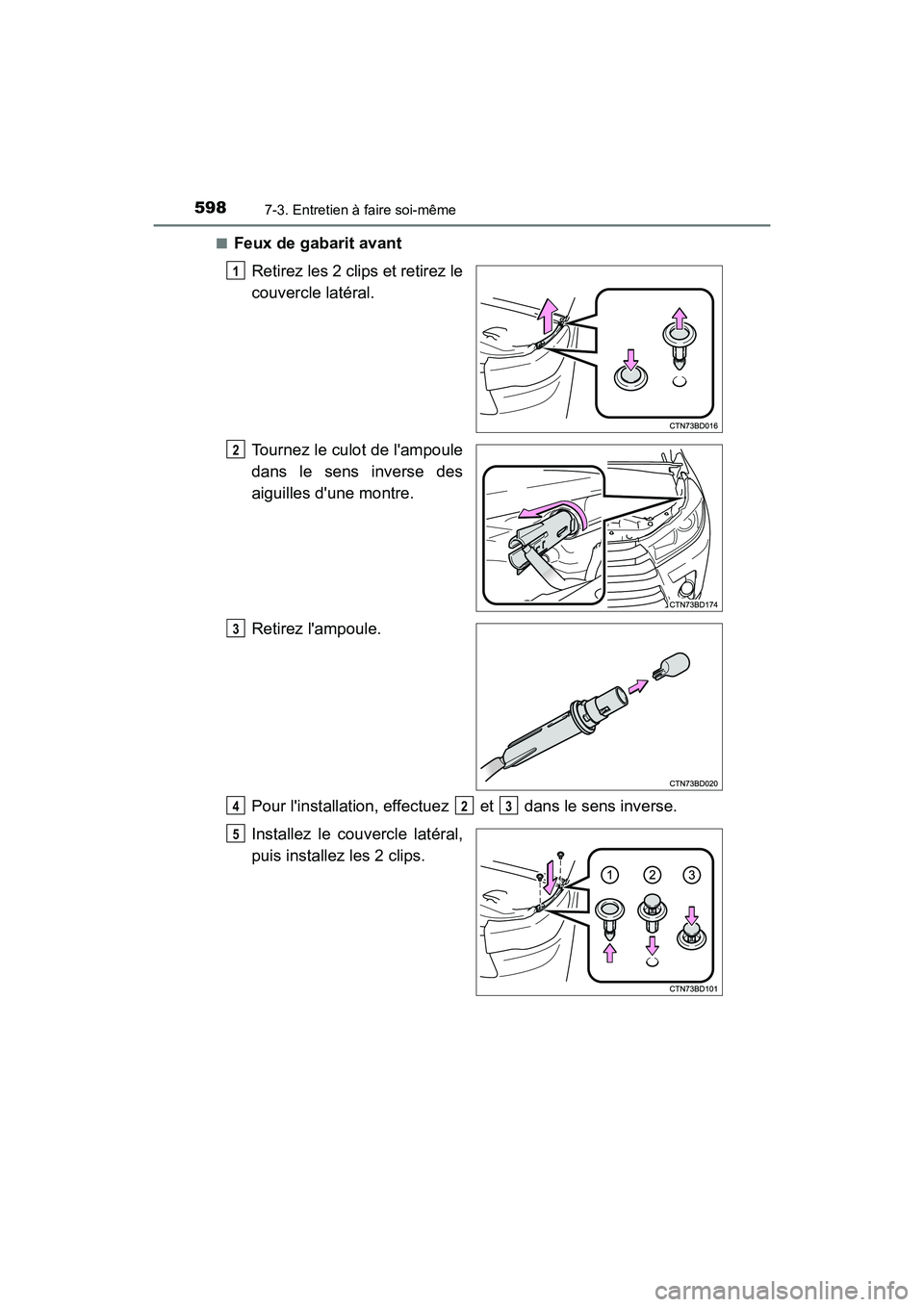

■Feux de gabarit avant
Retirez les 2 clips et retirez le
couvercle latéral.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Pour l'installation, effectuez et dans le sens inverse.
Installez le couvercle latéral,
puis installez les 2 clips.
1
2
3
423
5

5997-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D

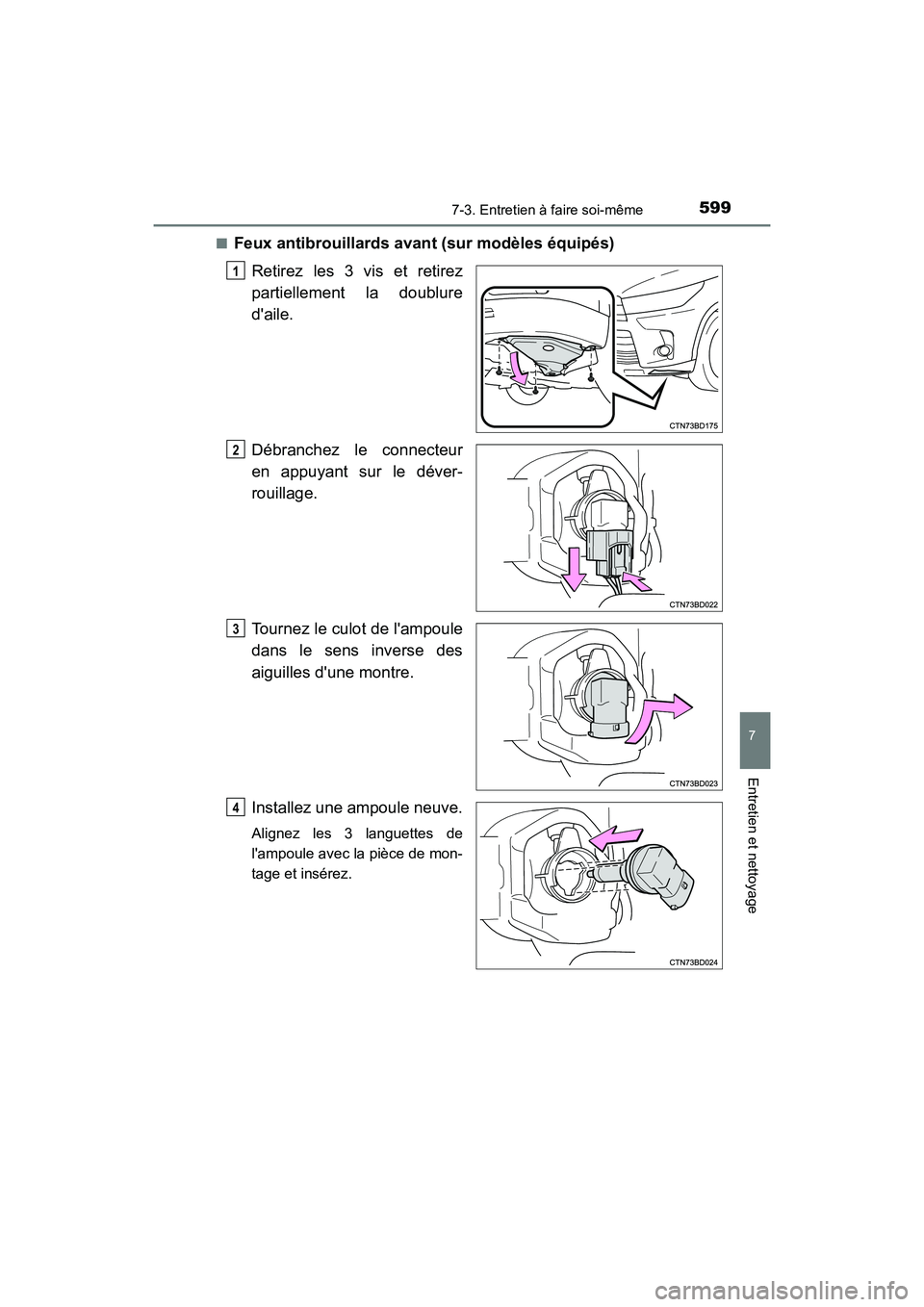

■Feux antibrouillards avan t (sur modèles équipés)
Retirez les 3 vis et retirez
partiellement la doublure
d'aile.
Débranchez le connecteur
en appuyant sur le déver-
rouillage.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Installez une ampoule neuve.
Alignez les 3 languettes de
l'ampoule avec la pièce de mon-
tage et insérez.
1
2
3
4
