2018 TOYOTA HIGHLANDER HYBRID Manuel du propriétaire (in French)

544
HIGHLANDER_HV_D_OM0E032D
7-3. Entretien à faire soi-même
Précautions concernant l'entretien à faire
soi-même
Si vous décidez d'effectuer v ous-même les opérations d'entre-
tien, veillez à bien suivre la procédure décrite dans les sections
correspondantes.
ÉlémentsPièces et outils
État de la batterie
12 V ( P. 560)
• Graisse
• Clé conventionnelle (pour les boulons de bridage
des bornes)
Niveau du liquide
de frein ( P. 557)
• Liquide de frein FMVSS No.116 DOT 3 ou SAE
J1703
• Chiffon ou essuie-tout en papier
• Entonnoir (réservé aux ajouts de liquide de frein)
Niveau du liquide
de refroidisse-
ment du moteur/
module de com-
mande de puis-
sance ( P. 554)
• “Toyota Super Long Life Coolant” «Liquide de refroi-
dissement Toyota super longue durée» ou équivalent
haut de gamme, à base d'éthylène glycol, ne conte-
nant ni silicates, ni amines, ni nitrites, ni borates et
incorporant la technologie des acides organiques
hybrides pour une longue tenue dans le temps
Pour les États-Unis:
Le liquide “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue durée» est
pré-mélangé avec 50% de liquide de refroidissement
et 50% d'eau déminéralisée.
Pour le Canada:
Le liquide “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue durée» est
pré-mélangé avec 55% de liquide de refroidissement
et 45% d'eau déminéralisée.
• Entonnoir (réservé aux ajouts de liquide de refroidis-
sement)
Niveau d'huile
moteur ( P. 551)
• “Toyota Genuine Motor Oil” «Huile moteur Toyota
d'origine» ou équivalent
• Chiffon ou essuie-tout en papier
• Entonnoir (réservé aux appoints en huile moteur)
Fusibles
( P. 588)• Fusible de même ampérage que celui d'origine

5457-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D

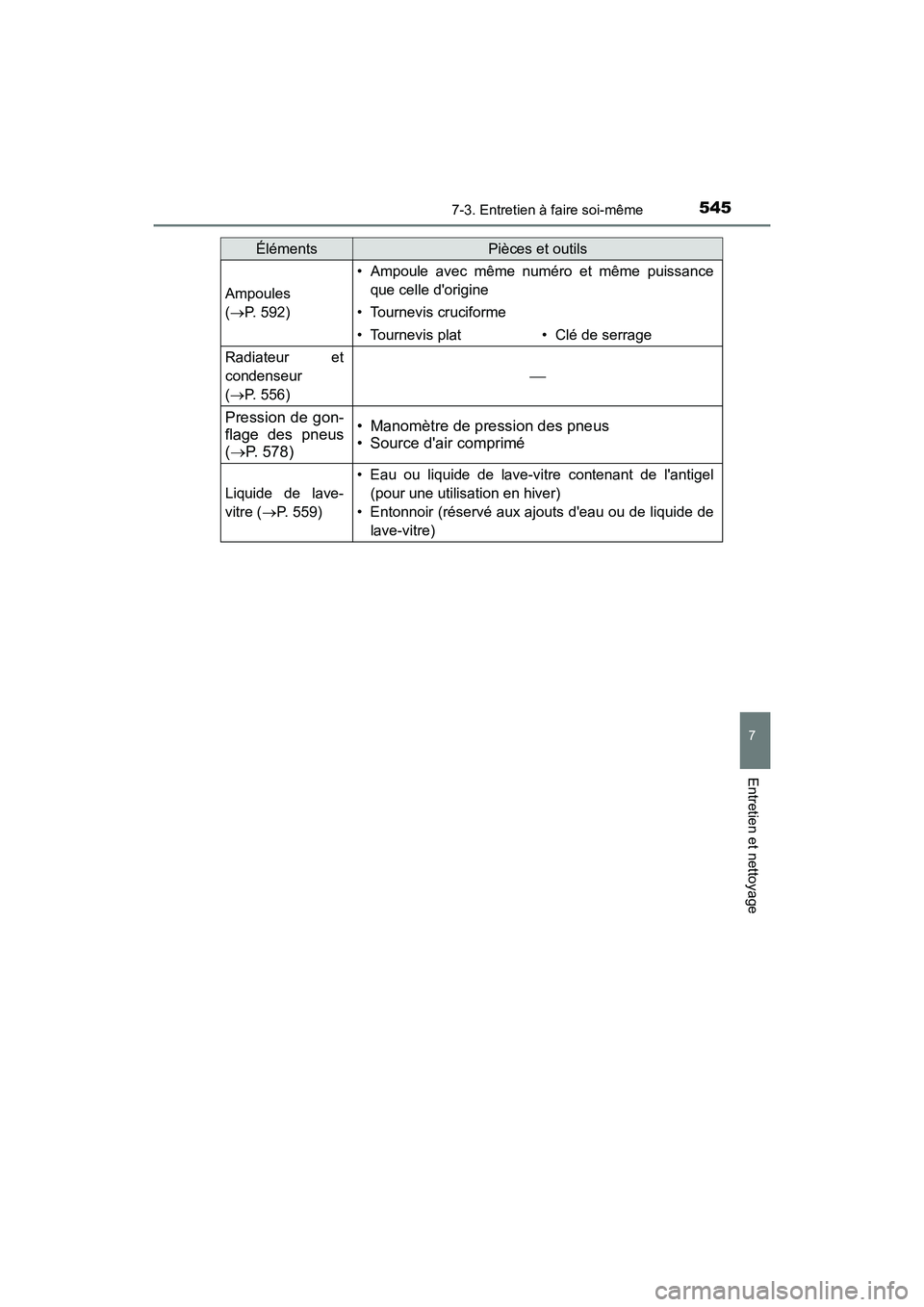

Ampoules
( P. 592)
• Ampoule avec même numéro et même puissance
que celle d'origine
• Tournevis cruciforme
• Tournevis plat• Clé de serrage
Radiateur et
condenseur
( P. 556)

Pression de gon-
flage des pneus
( P. 578)
• Manomètre de pression des pneus
• Source d'air comprimé
Liquide de lave-
vitre ( P. 559)
• Eau ou liquide de lave-vitre contenant de l'antigel
(pour une utilisation en hiver)
• Entonnoir (réservé aux ajouts d'eau ou de liquide de
lave-vitre)
ÉlémentsPièces et outils

5467-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

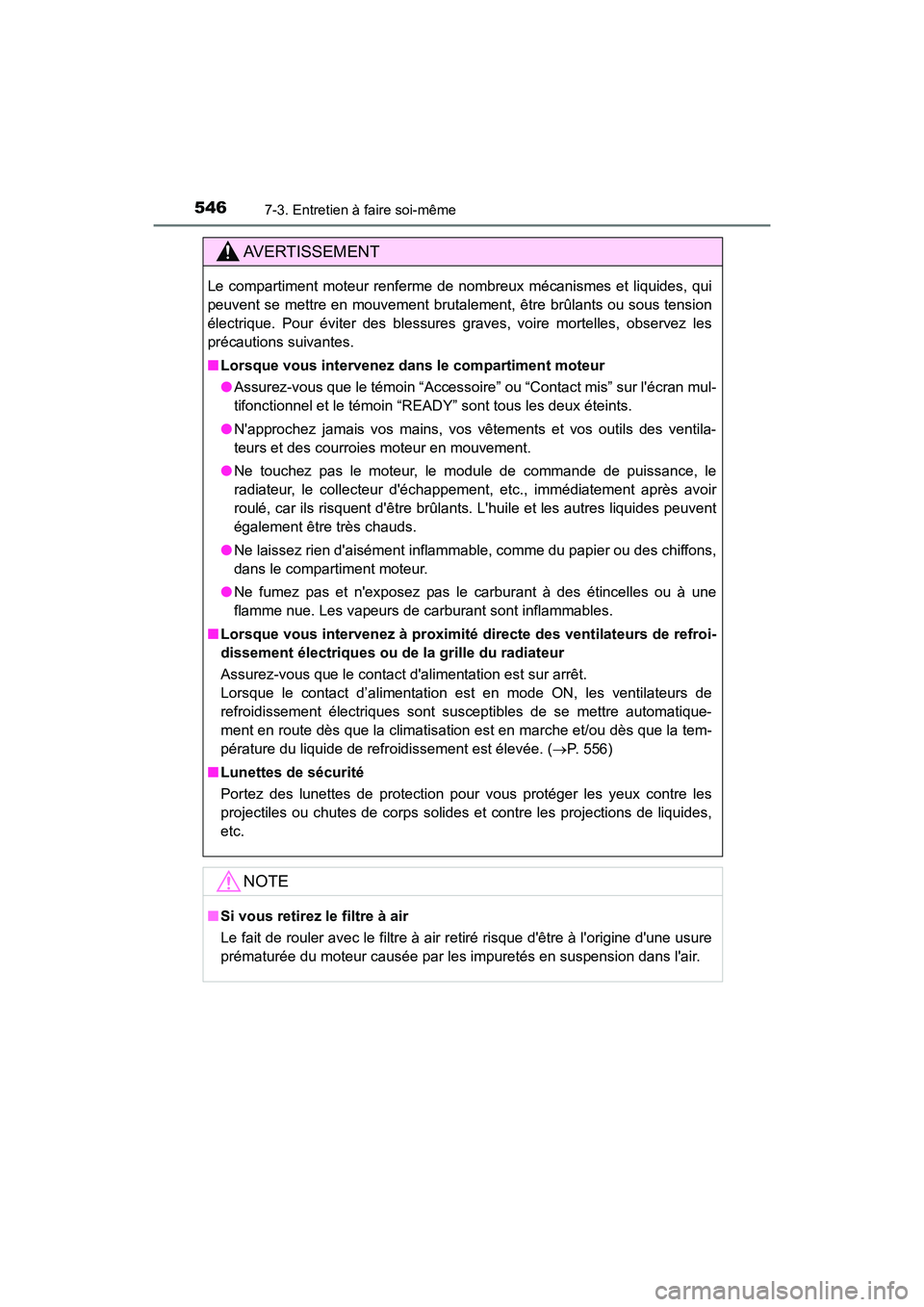

AVERTISSEMENT
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui
peuvent se mettre en mouvement brutalement, être brûlants ou sous tension
électrique. Pour éviter des blessures graves, voire mortelles, observez les
précautions suivantes.
■ Lorsque vous intervenez dans le compartiment moteur
● Assurez-vous que le témoin “Accessoire” ou “Contact mis” sur l'écran mul-
tifonctionnel et le témoin “READY” sont tous les deux éteints.
● N'approchez jamais vos mains, vos vêtements et vos outils des ventila-
teurs et des courroies moteur en mouvement.
● Ne touchez pas le moteur, le module de commande de puissance, le
radiateur, le collecteur d'échappement, etc., immédiatement après avoir
roulé, car ils risquent d'être brûlants. L'huile et les autres liquides peuvent
également être très chauds.
● Ne laissez rien d'aisément inflammable, comme du papier ou des chiffons,
dans le compartiment moteur.
● Ne fumez pas et n'exposez pas le carburant à des étincelles ou à une
flamme nue. Les vapeurs de carburant sont inflammables.
■ Lorsque vous intervenez à proximité directe des ventilateurs de refroi-
dissement électriques ou de la grille du radiateur
Assurez-vous que le contact d'alimentation est sur arrêt.
Lorsque le contact d’alimentation est en mode ON, les ventilateurs de
refroidissement électriques sont susceptibles de se mettre automatique-
ment en route dès que la climatisation est en marche et/ou dès que la tem-
pérature du liquide de refroidissement est élevée. ( P. 556)
■ Lunettes de sécurité
Portez des lunettes de protection pour vous protéger les yeux contre les
projectiles ou chutes de corps solides et contre les projections de liquides,
etc.
NOTE
■ Si vous retirez le filtre à air
Le fait de rouler avec le filtre à air retiré risque d'être à l'origine d'une usure
prématurée du moteur causée par les impuretés en suspension dans l'air.

5477-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D

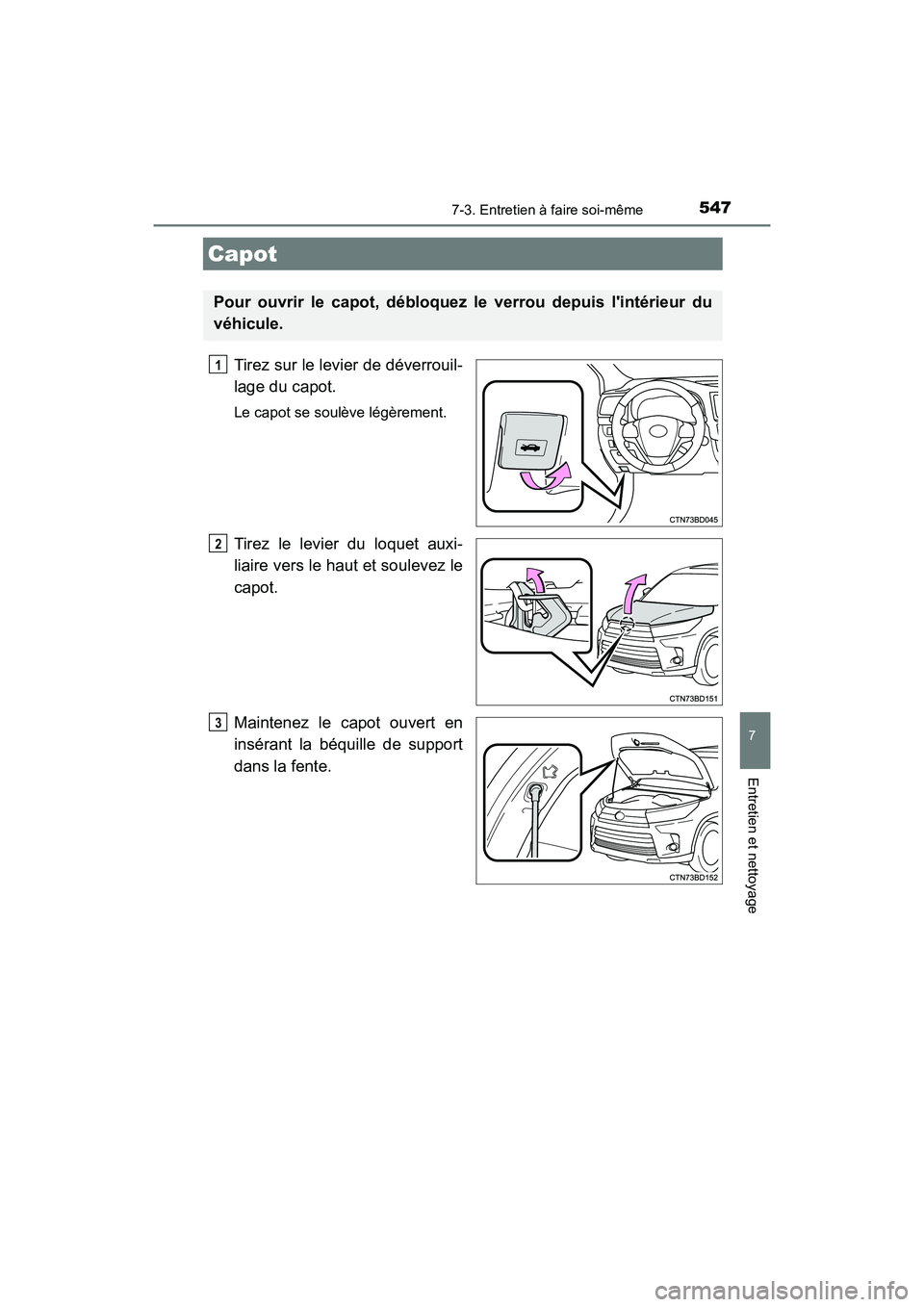

Tirez sur le levier de déverrouil-
lage du capot.
Le capot se soulève légèrement.
Tirez le levier du loquet auxi-
liaire vers le haut et soulevez le
capot.
Maintenez le capot ouvert en
insérant la béquille de support
dans la fente.
Capot
Pour ouvrir le capot, débloquez le verrou depuis l'intérieur du
véhicule.
1
2
3

5487-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D

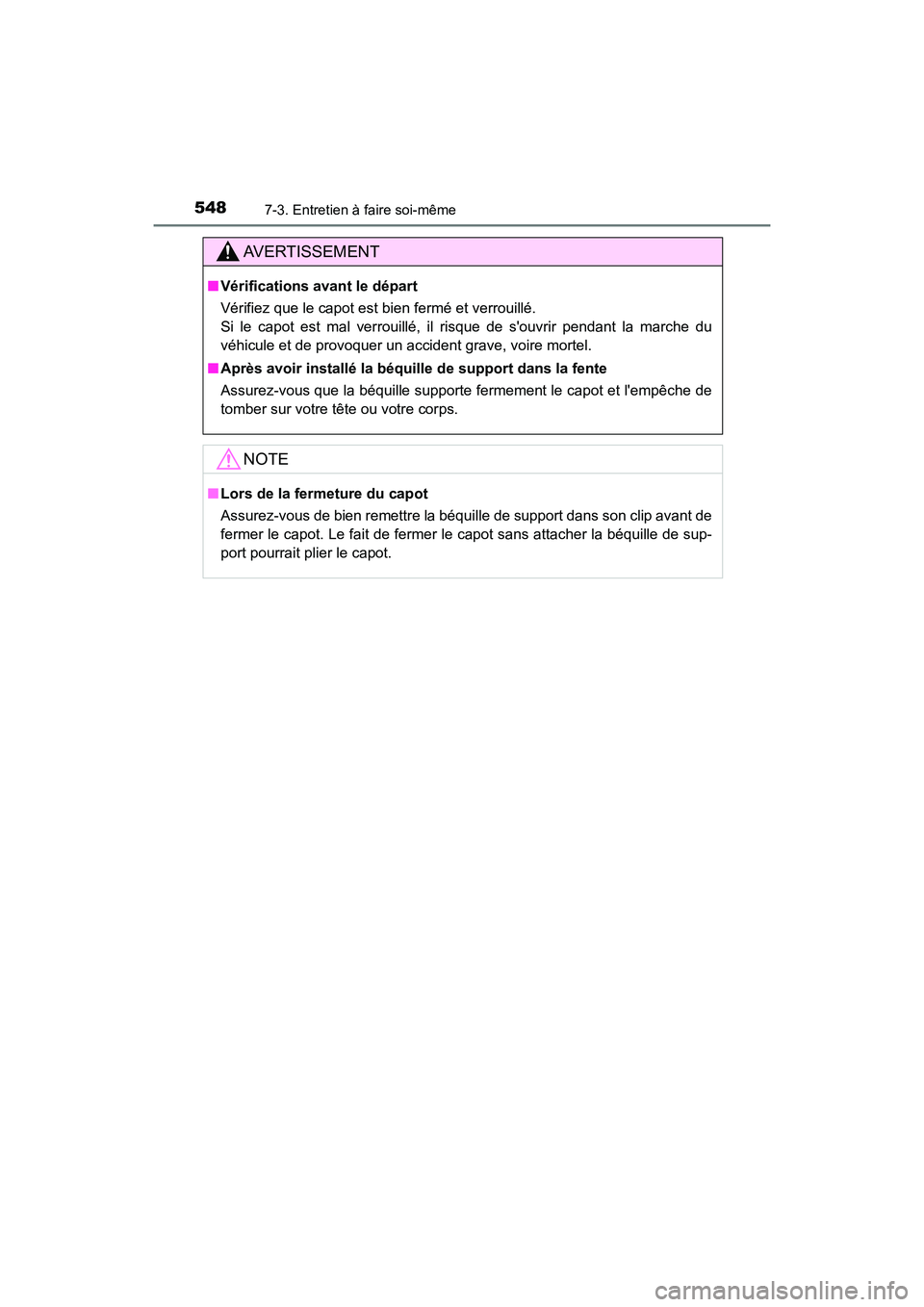

AVERTISSEMENT
■Vérifications avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du
véhicule et de provoquer un accident grave, voire mortel.
■ Après avoir installé la béquille de support dans la fente
Assurez-vous que la béquille supporte fermement le capot et l'empêche de
tomber sur votre tête ou votre corps.
NOTE
■ Lors de la fermeture du capot
Assurez-vous de bien remettre la béquille de support dans son clip avant de
fermer le capot. Le fait de fermer le capot sans attacher la béquille de sup-
port pourrait plier le capot.

5497-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D

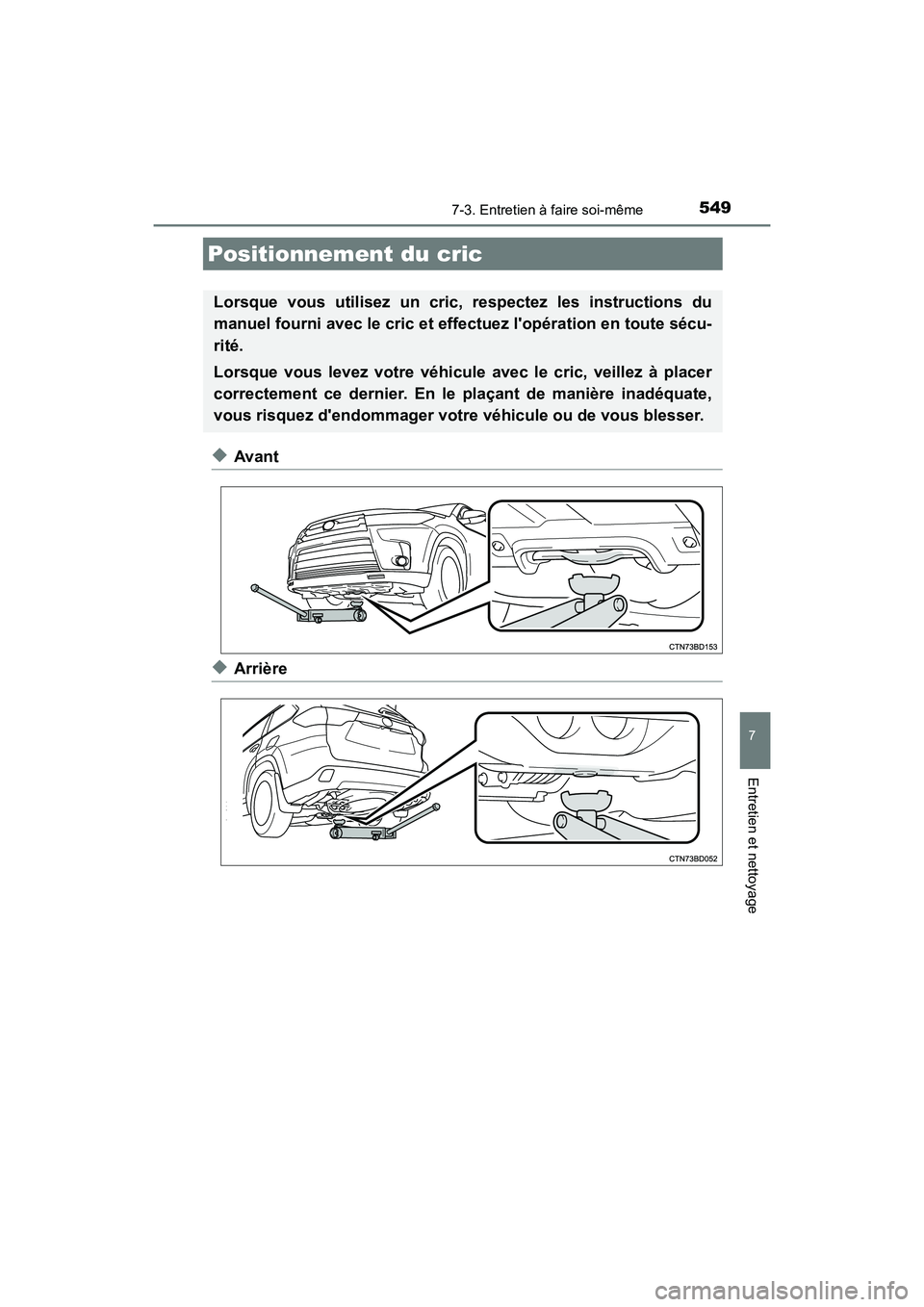

◆Avant
◆Arrière
Positionnement du cric
Lorsque vous utilisez un cric, respectez les instructions du
manuel fourni avec le cric et effectuez l'opération en toute sécu-
rité.
Lorsque vous levez votre véhicul e avec le cric, veillez à placer
correctement ce dernier. En le plaçant de manière inadéquate,
vous risquez d'endommager votre véhicule ou de vous blesser.

5507-3. Entretien à faire soi-même
HIGHLANDER_HV_D_OM0E032D
Compartiment moteur
Réservoir de liquide de lave-
vitre ( P. 559)
Réservoir du liquide de frein
( P. 557)
Bouchon de remplissage
d'huile moteur ( P. 552)
Jauge de niveau d'huile
moteur ( P. 551)
Réservoir de liquide de refroi-
dissement moteur ( P. 554)
Réservoir de liquide de refroi-
dissement du module de com-
mande de puissance
( P. 554)
Boîtes à fusibles ( P. 588)
Ventilateurs de refroidisse-
ment électriques
Condenseur ( P. 556)
Radiateur de liquide de refroi-
dissement du module de com-
mande de puissance
( P. 556)
Radiateur ( P. 556)
1
2
3
4
5
6
7
8
9
10
11

5517-3. Entretien à faire soi-même
7
Entretien et nettoyage
HIGHLANDER_HV_D_OM0E032D

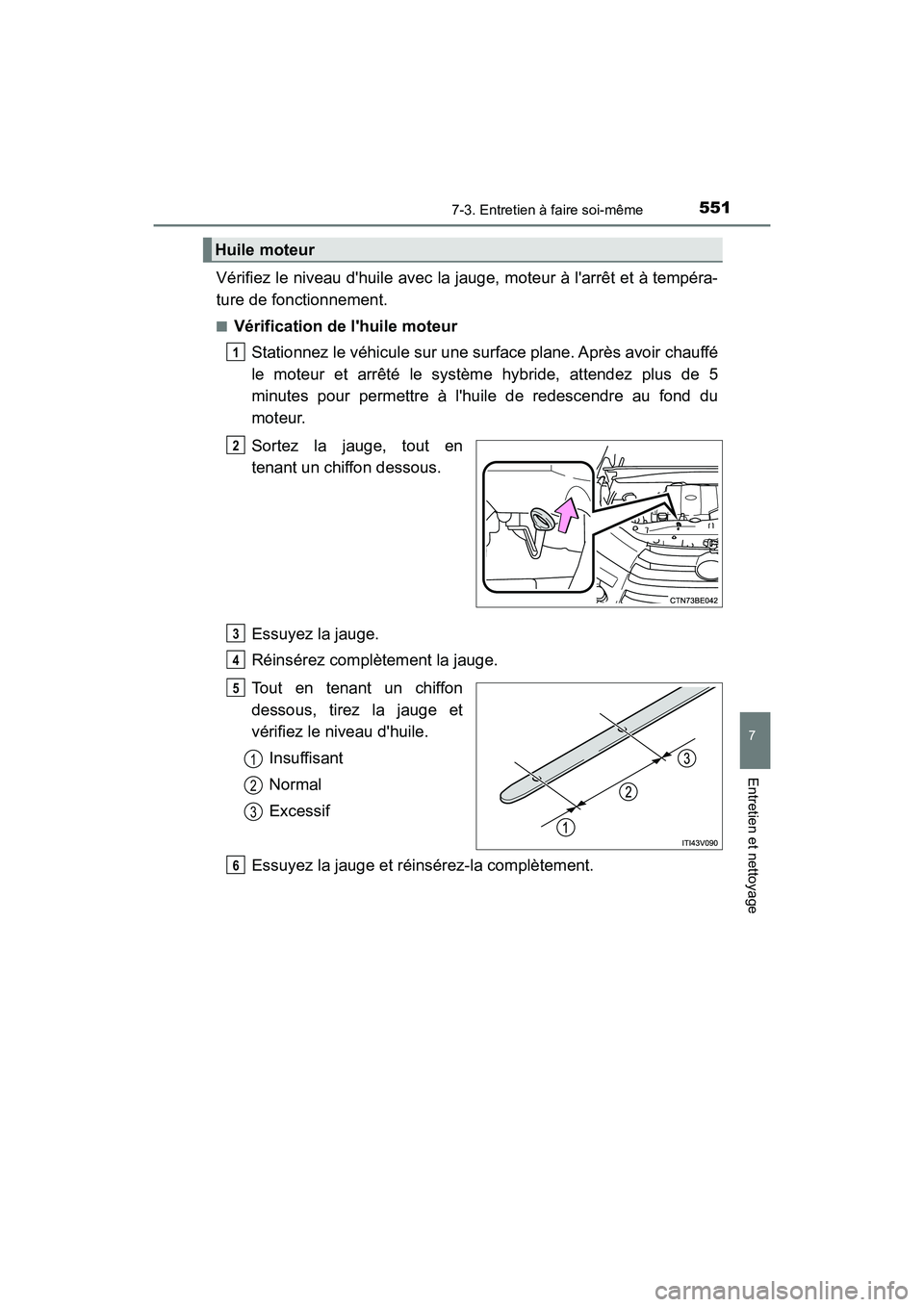

Vérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à tempéra-
ture de fonctionnement.
■Vérification de l'huile moteur
Stationnez le véhicule sur une surface plane. Après avoir chauffé
le moteur et arrêté le système hybride, attendez plus de 5
minutes pour permettre à l'huile de redescendre au fond du
moteur.
Sortez la jauge, tout en
tenant un chiffon dessous.
Essuyez la jauge.
Réinsérez complète ment la jauge.
Tout en tenant un chiffon
dessous, tirez la jauge et
vérifiez le niveau d'huile.
Insuffisant
Normal
Excessif
Essuyez la jauge et réin sérez-la complètement.
Huile moteur
1
2
3
4
5
1
2
3
6
