2018 TOYOTA HIGHLANDER HYBRID Manuel du propriétaire (in French)

6488-2. Mesures à prendre en cas d'urgence
HIGHLANDER_HV_D_OM0E032D

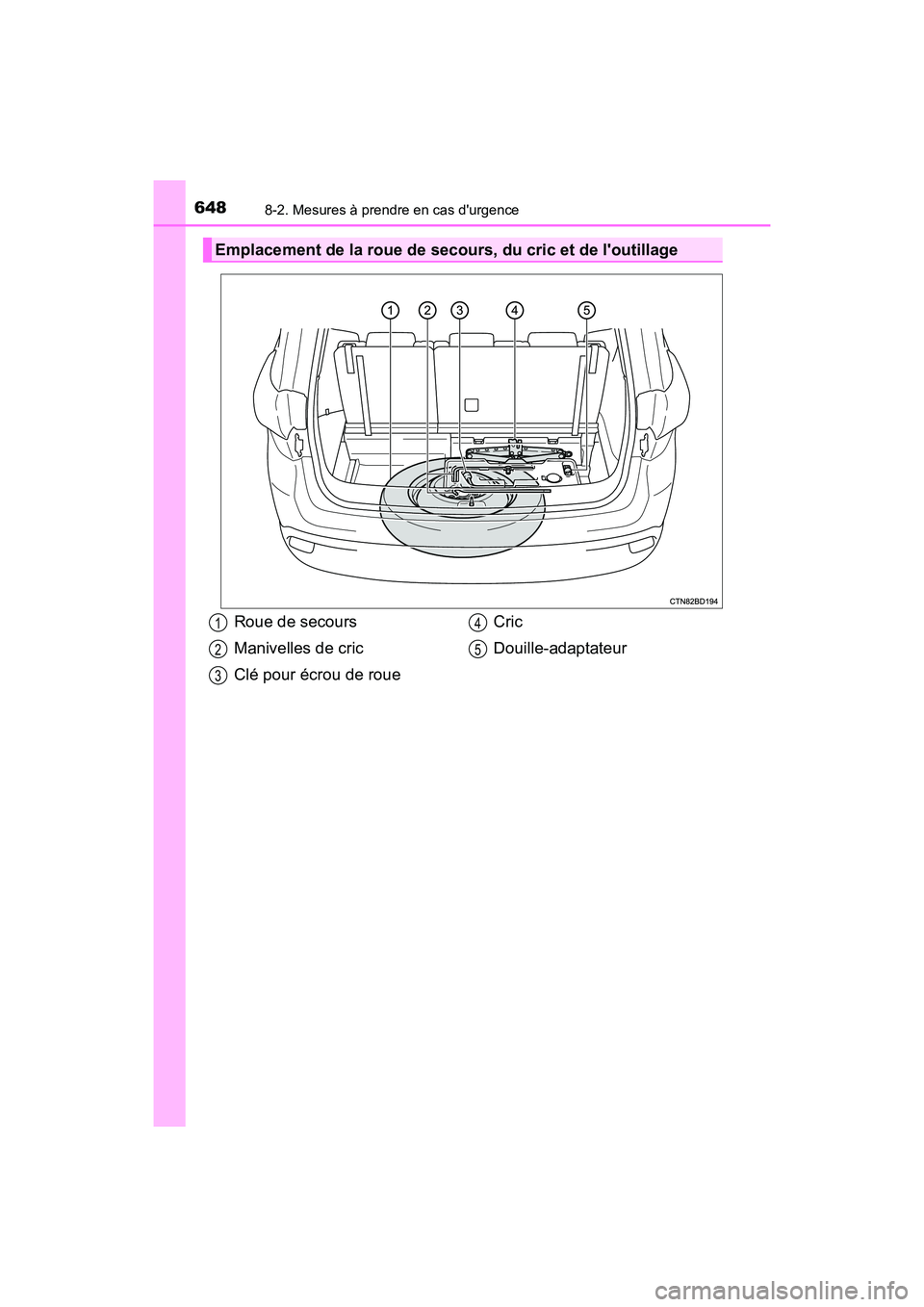

Emplacement de la roue de secours, du cric et de l'outillage
Roue de secours
Manivelles de cric
Clé pour écrou de roue
Cric
Douille-adaptateur
1
2
3
4
5

6498-2. Mesures à prendre en cas d'urgence
8
En cas de problème
HIGHLANDER_HV_D_OM0E032D

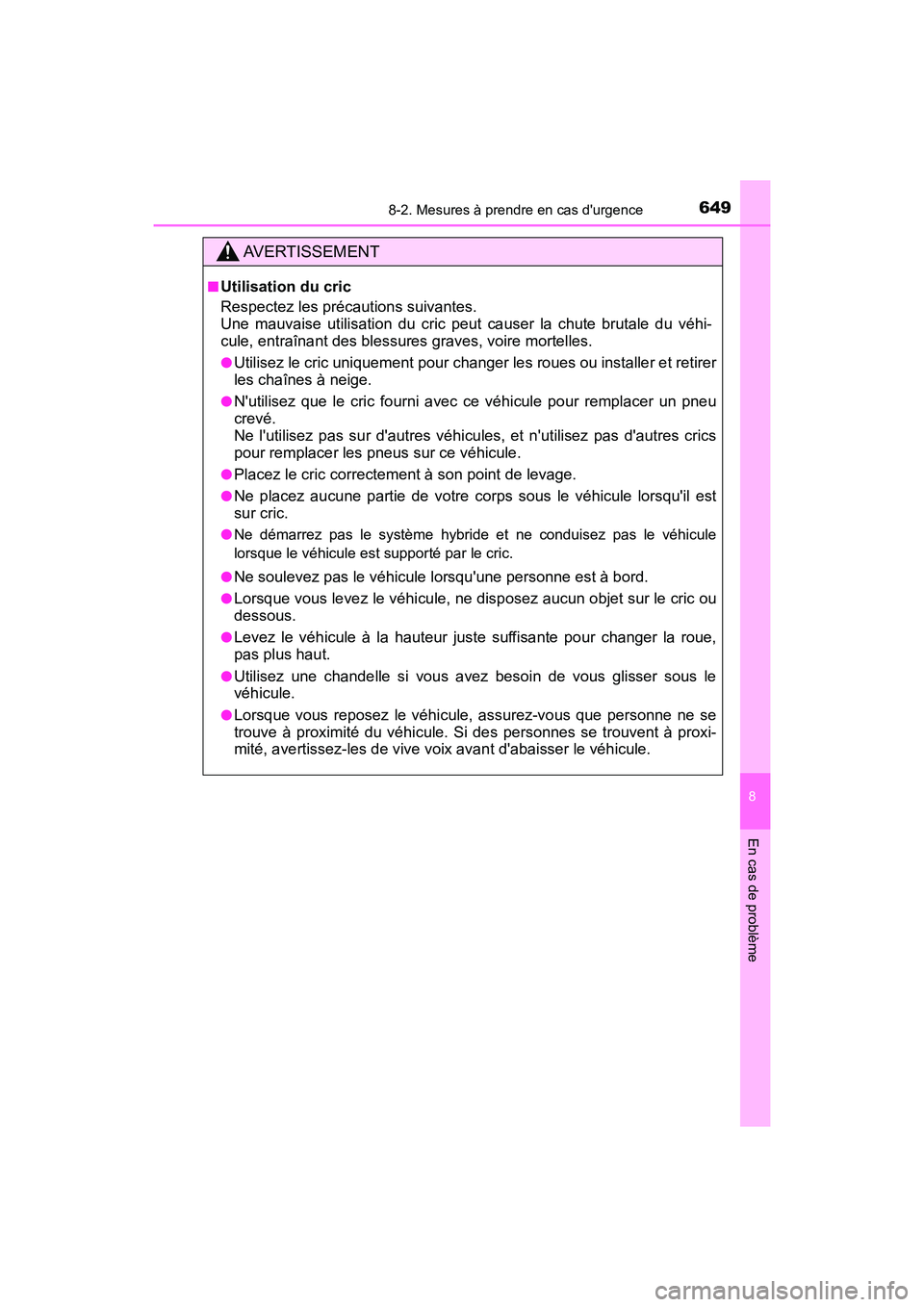

AVERTISSEMENT
■Utilisation du cric
Respectez les précautions suivantes.
Une mauvaise utilisation du cric peut causer la chute brutale du véhi-
cule, entraînant des blessures graves, voire mortelles.
●Utilisez le cric uniquement pour changer les roues ou installer et retirer
les chaînes à neige.
●N'utilisez que le cric fo urni avec ce véhicule pour remplacer un pneu
crevé.
Ne l'utilisez pas su r d'autres véhicules, et n'utilisez pas d'autres crics
pour remplacer les pneus sur ce véhicule.
●Placez le cric correctement à son point de levage.
●Ne placez aucune partie de votre corps sous le véhicule lorsqu'il est
sur cric.
● Ne démarrez pas le système hybride et ne conduisez pas le véhicule
lorsque le véhicule est supporté par le cric.
●Ne soulevez pas le véhicule lorsqu'une personne est à bord.
●Lorsque vous levez le véhicule, ne disposez aucun objet sur le cric ou
dessous.
●Levez le véhicule à la hauteur juste suffisante pour changer la roue,
pas plus haut.
●Utilisez une chandelle si vous avez besoin de vous glisser sous le
véhicule.
●Lorsque vous reposez le véhicule, assurez-vous que personne ne se
trouve à proximité du véhicule. Si des personnes se trouvent à proxi-
mité, avertissez-les de vive voix avant d'abaisser le véhicule.

6508-2. Mesures à prendre en cas d'urgence
HIGHLANDER_HV_D_OM0E032D

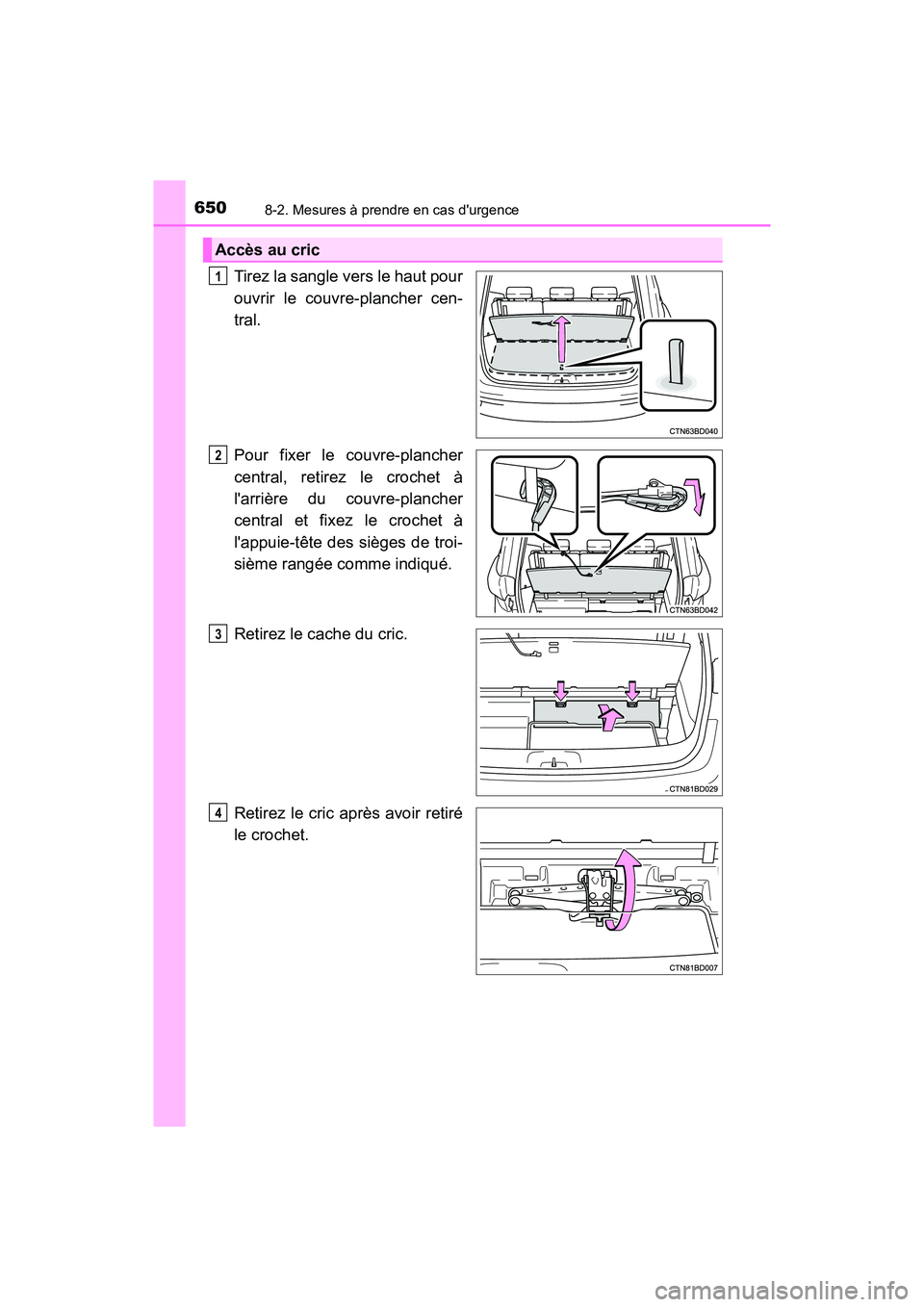

Tirez la sangle vers le haut pour
ouvrir le couvre-plancher cen-
tral.
Pour fixer le couvre-plancher
central, retirez le crochet à
l'arrière du couvre-plancher
central et fixez le crochet à
l'appuie-tête des sièges de troi-
sième rangée comme indiqué.
Retirez le cache du cric.
Retirez le cric après avoir retiré
le crochet.
Accès au cric
1
2
3
4

6518-2. Mesures à prendre en cas d'urgence
8
En cas de problème
HIGHLANDER_HV_D_OM0E032D

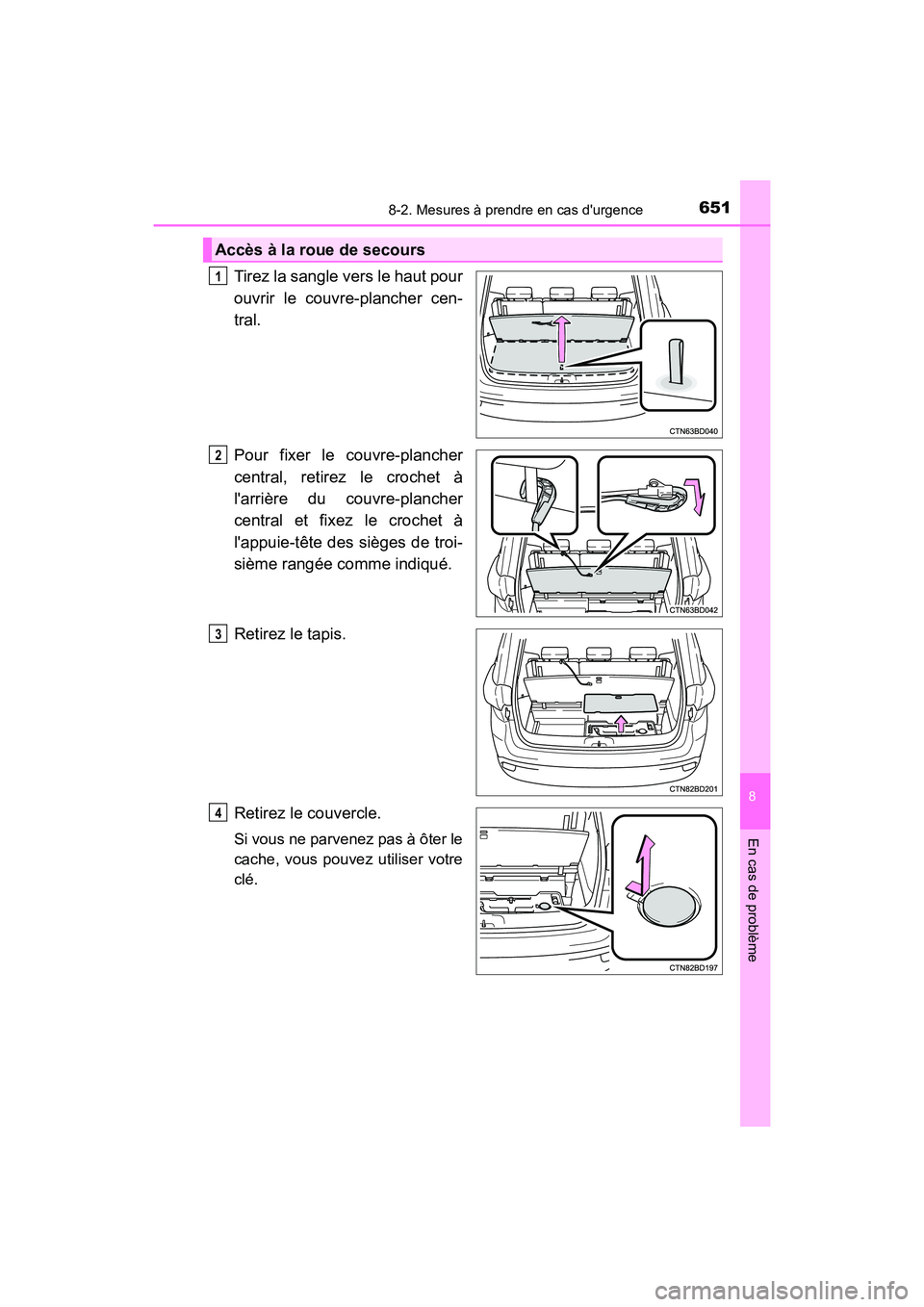

Tirez la sangle vers le haut pour
ouvrir le couvre-plancher cen-
tral.
Pour fixer le couvre-plancher
central, retirez le crochet à
l'arrière du couvre-plancher
central et fixez le crochet à
l'appuie-tête des sièges de troi-
sième rangée comme indiqué.
Retirez le tapis.
Retirez le couvercle.
Si vous ne parvenez pas à ôter le
cache, vous pouvez utiliser votre
clé.
Accès à la roue de secours
1
2
3
4

6528-2. Mesures à prendre en cas d'urgence
HIGHLANDER_HV_D_OM0E032D

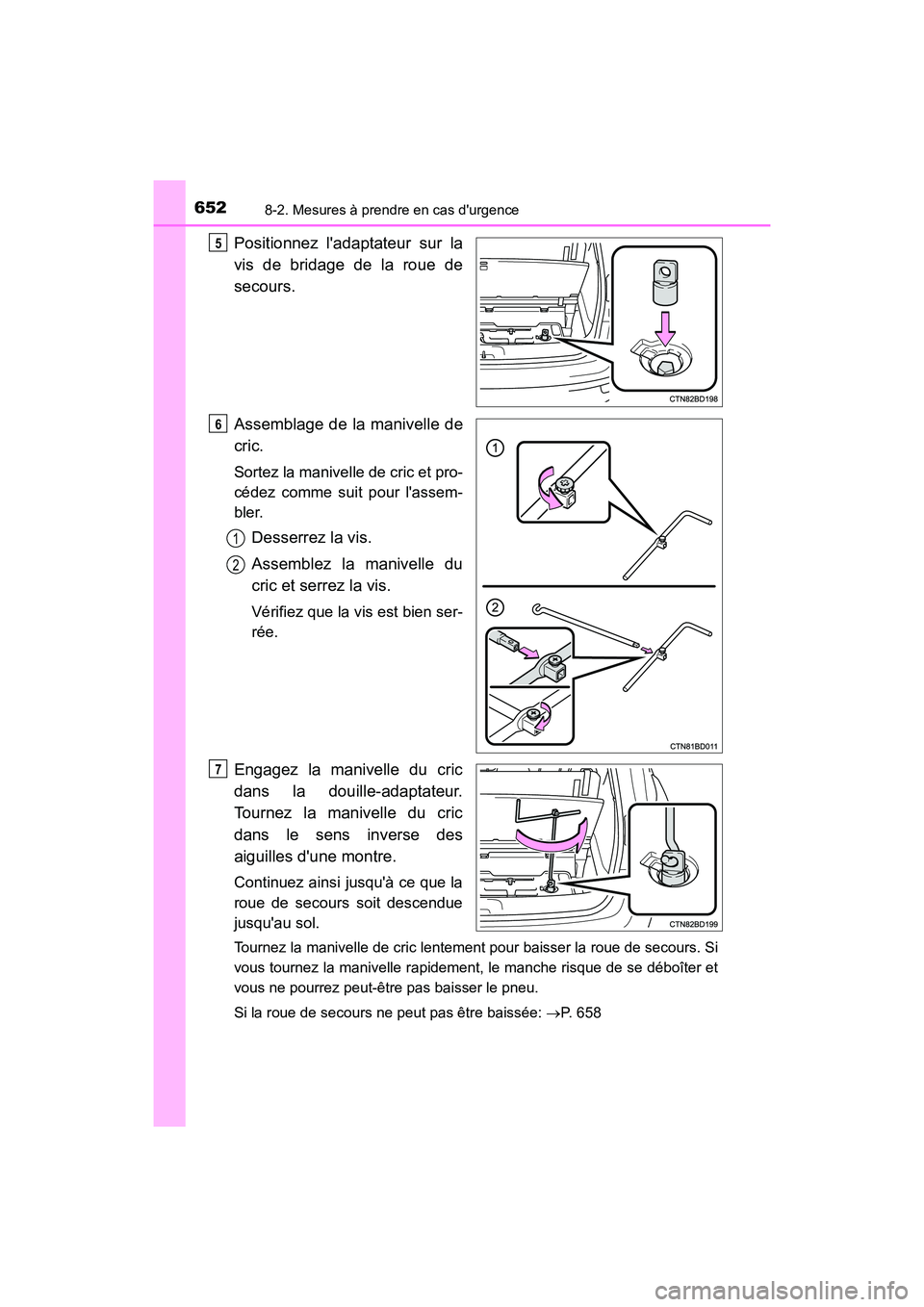

Positionnez l'adaptateur sur la
vis de bridage de la roue de
secours.
Assemblage de la manivelle de
cric.
Sortez la manivelle de cric et pro-
cédez comme suit pour l'assem-
bler.
Desserrez la vis.
Assemblez la manivelle du
cric et serrez la vis.
Vérifiez que la vis est bien ser-
rée.
Engagez la manivelle du cric
dans la douille-adaptateur.
Tournez la manivelle du cric
dans le sens inverse des
aiguilles d'une montre.
Continuez ainsi jusqu'à ce que la
roue de secours soit descendue
jusqu'au sol.
Tournez la manivelle de cric lentement pour baisser la roue de secours. Si
vous tournez la manivelle rapidement, le manche risque de se déboîter et
vous ne pourrez peut-être pas baisser le pneu.
Si la roue de secours ne peut pas être baissée: P. 658
5
6
1
2
7

6538-2. Mesures à prendre en cas d'urgence
8
En cas de problème
HIGHLANDER_HV_D_OM0E032D

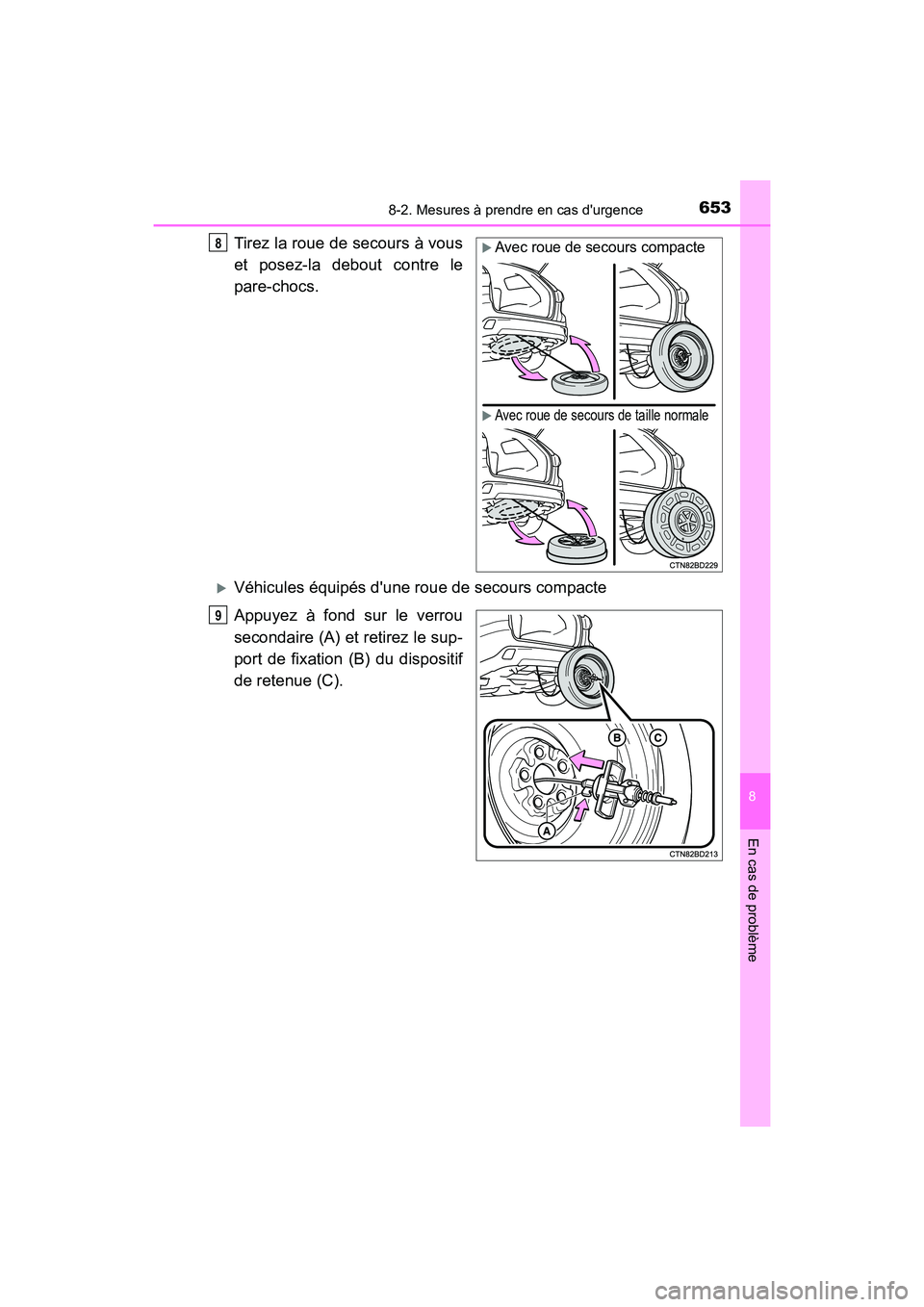

Tirez la roue de secours à vous
et posez-la debout contre le
pare-chocs.
Véhicules équipés d'une roue de secours compacte
Appuyez à fond sur le verrou
secondaire (A) et retirez le sup-
port de fixation (B) du dispositif
de retenue (C).
Avec roue de secours compacte
Avec roue de secours de taille normale
8
9

6548-2. Mesures à prendre en cas d'urgence
HIGHLANDER_HV_D_OM0E032D

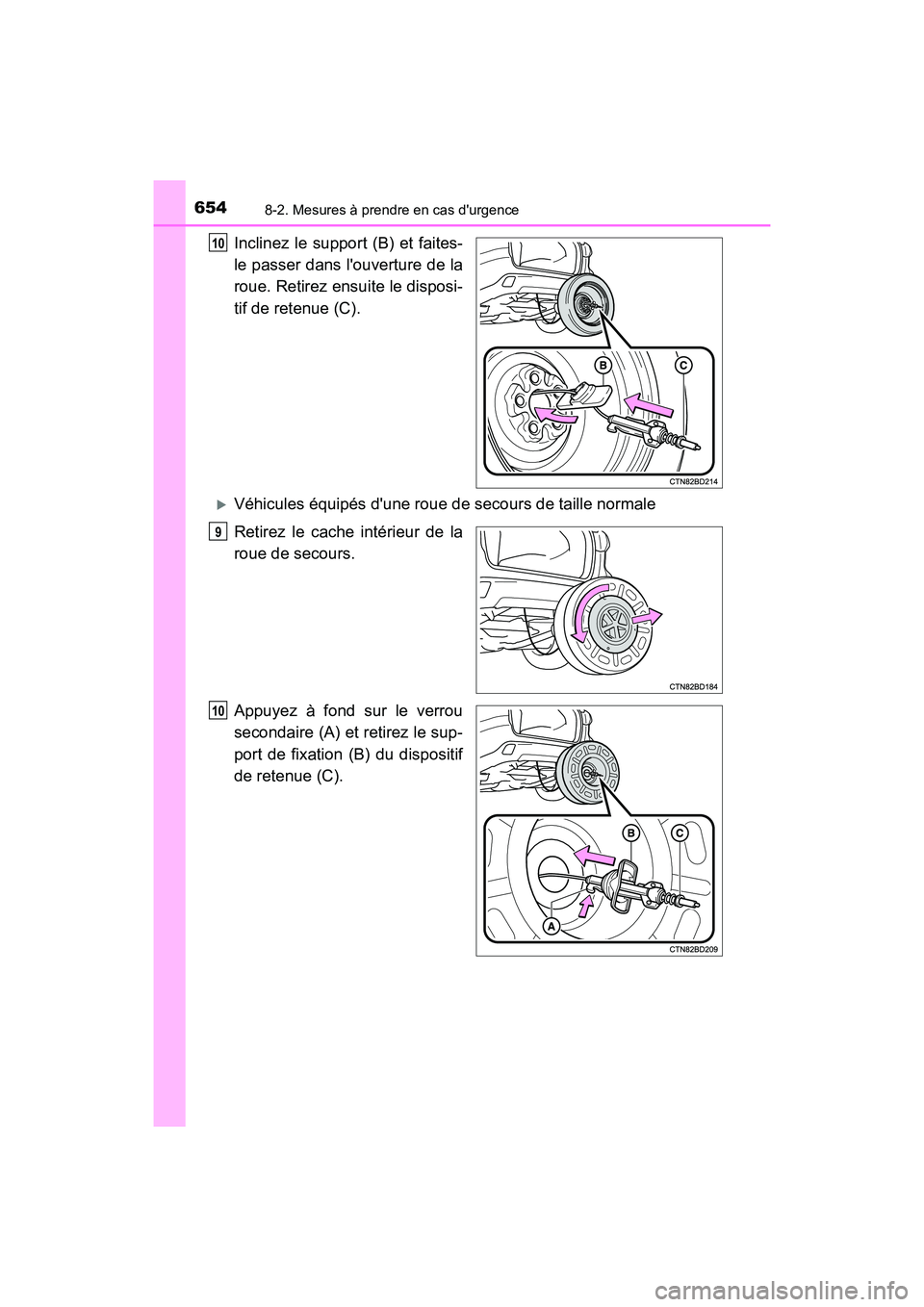

Inclinez le support (B) et faites-
le passer dans l'ouverture de la
roue. Retirez ensui te le disposi-
tif de retenue (C).
Véhicules équipés d'une roue de secours de taille normale
Retirez le cache intérieur de la
roue de secours.
Appuyez à fond sur le verrou
secondaire (A) et retirez le sup-
port de fixation (B) du dispositif
de retenue (C).
10
9
10

6558-2. Mesures à prendre en cas d'urgence
8
En cas de problème
HIGHLANDER_HV_D_OM0E032D

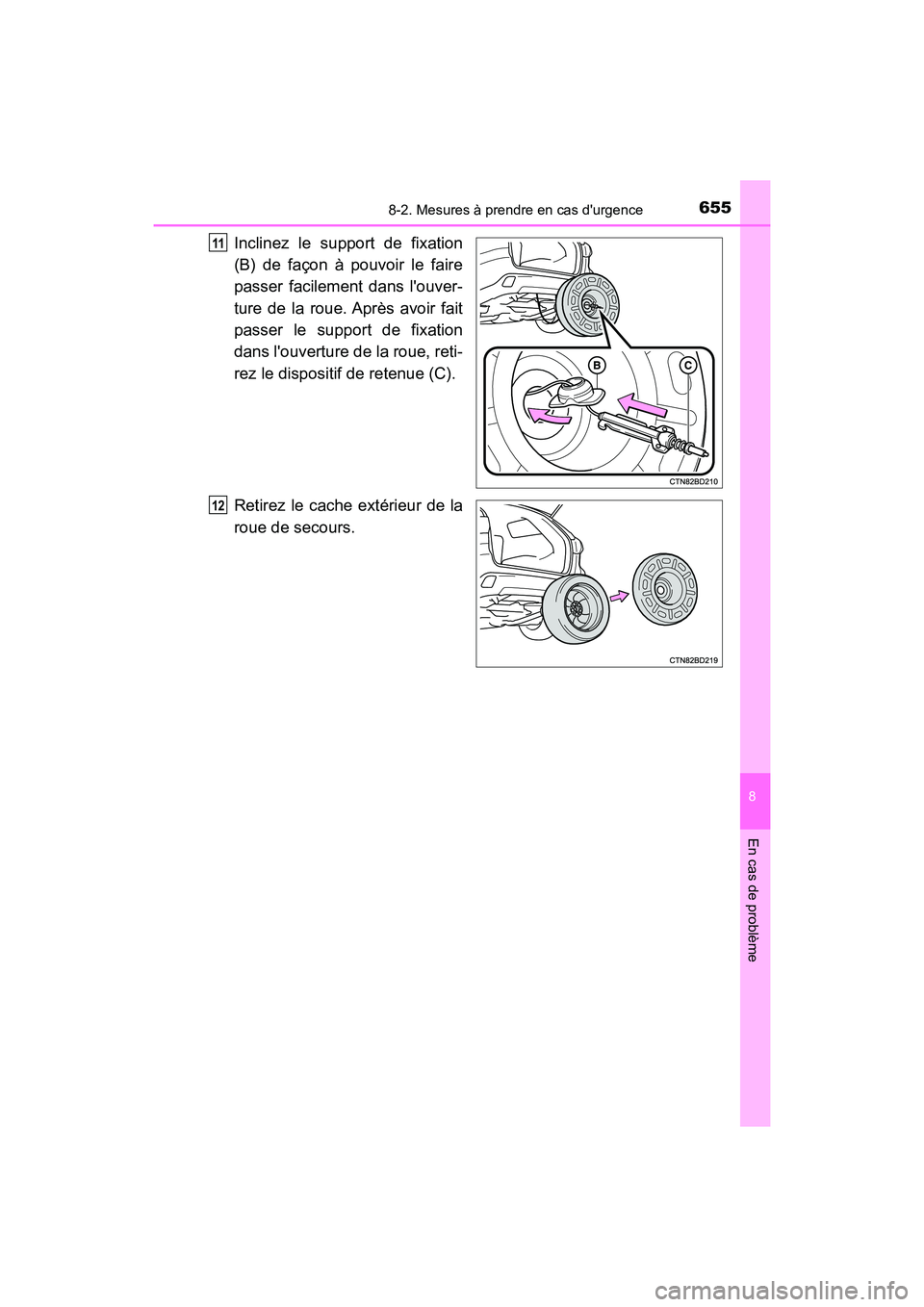

Inclinez le support de fixation
(B) de façon à pouvoir le faire
passer facilement dans l'ouver-
ture de la roue. Après avoir fait
passer le support de fixation
dans l'ouverture de la roue, reti-
rez le dispositif de retenue (C).
Retirez le cache extérieur de la
roue de secours.
11
12
