Grundsätzliches
Notsituationen Sic heru
n
gen
Einbauort der Sicherungen Abb. 66
Führun g links: Abdeckung des Si-
c
herungskasten in der Instrumententafel auf
der Fahrerseite. Führung rechts: Siche-
rungskasten hinter dem Handschuhfach. Abb. 67
Im Motorraum: Abdeckung des Si-
cheru n
gskastens. Unter der Instrumententafel (Führung links)
D
er
Sic
herungskasten befindet sich hinter
dem Ablagekasten ››› Abb. 66 .
Hinter dem Handschuhfach (Führung rechts)
Der Sicherungskasten befindet sich hinter
dem Handschuhfach ››› Abb. 66 . Zugang
zum Sicherungskasten ›››
Seite 108.
Im Motorraum
Drücken Sie die Verriegelungslaschen, um
die Abdeckung des Sicherungskastens zu
entriegeln ››› Abb. 67.
Farbkennzeichnung der Sicherungen unter
der Instrumententafel
ColorStromstärke in Ampere
Schwarz1
ColorStromstärke in Ampere
Lila3
hellbraun5
braun7,5
rot:10
blau15
gelb20
Weiß oder klar25
grün30
orange40
››› in Einleitung zum Thema auf
Seite 107
››› Seite 107 63
Page 66 of 364

Grundsätzliches

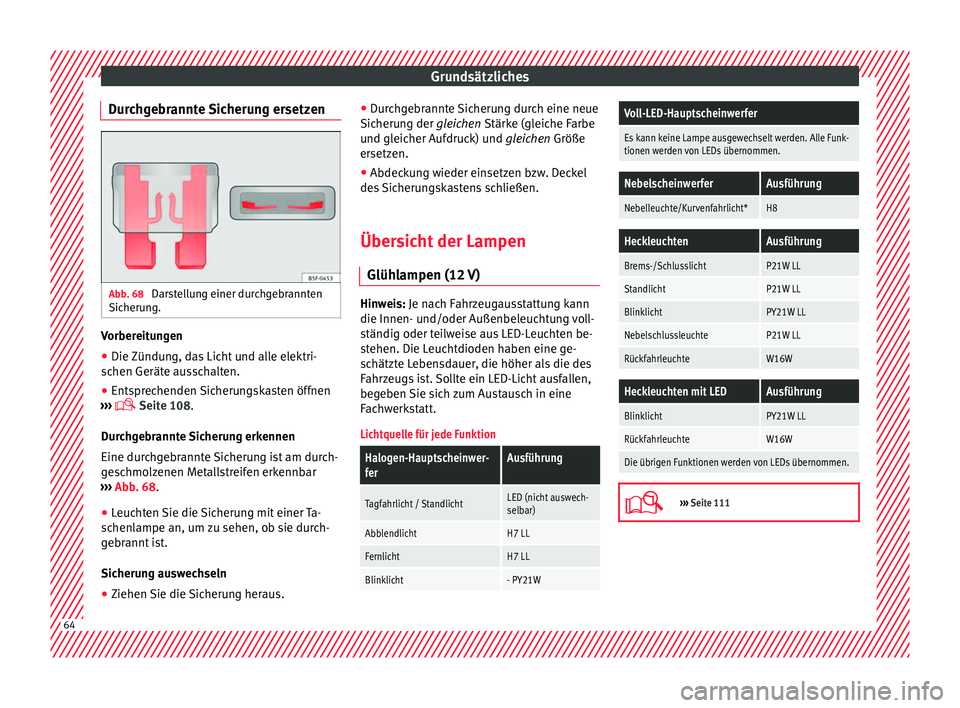

Durchgebrannte Sicherung ersetzen Abb. 68
Darstellung einer durchgebrannten
Sic heru
n
g. Vorbereitungen
● Die Zündung, das Licht und alle elektri-
s c
hen Gerät
e ausschalten.
● Entsprechenden Sicherungskasten öffnen
›››
Seite 108.
Durchgebrannte Sicherung erkennen
Eine durchgebrannte Sicherung ist am durch-
geschmolzenen Metallstreifen erkennbar
››› Abb. 68.
● Leuchten Sie die Sicherung mit einer Ta-
schen
lampe an, um zu sehen, ob sie durch-
gebrannt ist.
Sicherung auswechseln
● Ziehen Sie die Sicherung heraus. ●
Durc
hgebrannte Sicherung durch eine neue
Sicherung der gleichen Stärke (gleiche Farbe
und gleicher Aufdruck) und gleichen Größe
ersetzen.
● Abdeckung wieder einsetzen bzw. Deckel
des
Sicherungskastens schließen.
Übersicht der Lampen Glühlampen (12
V) Hinweis: Je n
ac
h F
ahrzeugausstattung kann
die Innen- und/oder Außenbeleuchtung voll-
ständig oder teilweise aus LED-Leuchten be-
stehen. Die Leuchtdioden haben eine ge-
schätzte Lebensdauer, die höher als die des
Fahrzeugs ist. Sollte ein LED-Licht ausfallen,
begeben Sie sich zum Austausch in eine
Fachwerkstatt.
Lichtquelle für jede Funktion
Halogen-Hauptscheinwer-
ferAusführung
Tagfahrlicht / StandlichtLED (nicht auswech-
selbar)
AbblendlichtH7 LL
FernlichtH7 LL
Blinklicht- PY21W
Voll-LED-Hauptscheinwerfer
Es kann keine Lampe ausgewechselt werden. Alle Funk-
tionen werden von LEDs übernommen.
NebelscheinwerferAusführung
Nebelleuchte/Kurvenfahrlicht*H8
HeckleuchtenAusführung
Brems-/SchlusslichtP21W LL
StandlichtP21W LL
BlinklichtPY21W LL
NebelschlussleuchteP21W LL
RückfahrleuchteW16W
Heckleuchten mit LEDAusführung
BlinklichtPY21W LL
RückfahrleuchteW16W
Die übrigen Funktionen werden von LEDs übernommen.
›››
Seite 111 64
Page 67 of 364

Grundsätzliches
Vorgehensweise im Pannenfall V or
arbeit
en●
Stellen Sie das Fahrzeug auf einer horizon-
tal en Fläc
he und an einem sichern Ort ab,
möglichst weit weg vom fließenden Verkehr.
● Ziehen Sie die Handbremse an.
● Schalten Sie die Warnblinkanlage ein.
● Handgetriebe: Leg
en Sie den 1. Gang ein.
● Automatikgetriebe: Stell
en Sie den Wählhe-
bel auf P.
● Bei Anhängerbetrieb, kuppeln Sie den An-
häng er
von Ihrem Fahrzeug ab.
● Legen Sie das Bordwerkzeug ›››
Sei-
te 99 und das Reserverad bereit*
››› Seite 331.
● Beachten Sie die gesetzlichen Bestimmun-
gen einz
elner Länder (Warnweste, Warndrei-
eck, usw.).
● Lassen Sie alle Insassen des Fahrzeugs
auss
teigen, diese sollten sich außerhalb des
Gefahrenbereiches aufhalten (z.B. hinter ei-
ner Leitplanke). ACHTUNG
● Be ac
hten Sie die genannten Schritte und
schützen Sie damit sich selbst und andere
Verkehrsteilnehmer.
● Wenn Sie ein Rad auf einer abschüssigen
Fahrbahn w
echseln, blockieren Sie das ge- genüberliegende Rad mit einem Stein oder
dergl
eic
hen, um das Fahrzeug gegen Wegrol-
len zu sichern. Reifen mit Pannenset reparieren

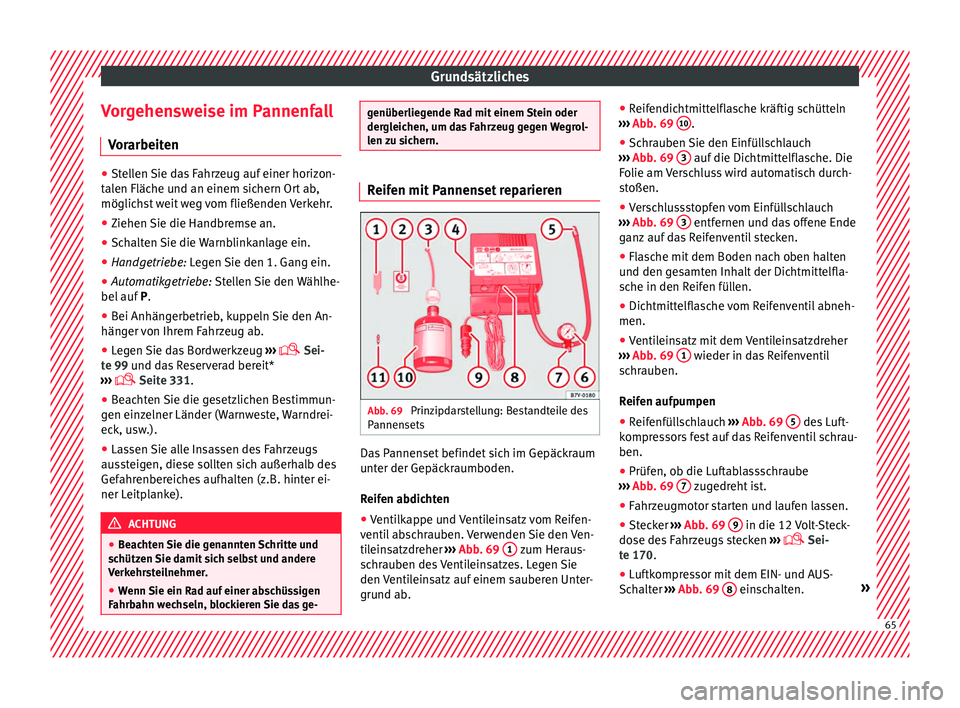

Abb. 69
Prinzipdarstellung: Bestandteile des
P annen
sets Das Pannenset befindet sich im Gepäckraum
u
nt
er der Gepäc
kraumboden.
Reifen abdichten
● Ventilkappe und Ventileinsatz vom Reifen-
ventil
abschrauben. Verwenden Sie den Ven-
tileinsatzdreher ›››
Abb. 69 1 zum Heraus-
s c
hr
auben des Ventileinsatzes. Legen Sie
den Ventileinsatz auf einem sauberen Unter-
grund ab. ●
Reifendic
htmittelflasche kräftig schütteln
››› Abb. 69 10 .
● Schrauben Sie den Einfüllschlauch
› ›
›
Abb. 69 3 auf die Dichtmittelflasche. Die
F o
lie am
Verschluss wird automatisch durch-
stoßen.
● Verschlussstopfen vom Einfüllschlauch
›››
Abb. 69 3 entfernen und das offene Ende
g an
z
auf das Reifenventil stecken.
● Flasche mit dem Boden nach oben halten
und den ge
samten Inhalt der Dichtmittelfla-
sche in den Reifen füllen.
● Dichtmittelflasche vom Reifenventil abneh-
men.
● Ventileinsatz mit dem Ventileinsatzdreher
›››
Abb. 69 1 wieder in das Reifenventil
s c
hr
auben.
Reifen aufpumpen
● Reifenfüllschlauch ›››
Abb. 69 5 des Luft-
k ompr
e
ssors fest auf das Reifenventil schrau-
ben.
● Prüfen, ob die Luftablassschraube
›››
Abb. 69 7 zugedreht ist.
● Fahrzeugmotor starten und laufen lassen.
● Stecker ››
› Abb
. 69 9 in die 12 Volt-Steck-
do se de
s
Fahrzeugs stecken ›››
Sei-
te 170.
● Luftkompressor mit dem EIN- und AUS-
Schalt
er ››› Abb. 69 8 einschalten.
» 65
Page 68 of 364

Grundsätzliches
● Luf
tk
ompressor so lange laufen lassen, bis
2,0 -2,5 bar (29-36 psi / 200-250 kPa) er-
reicht sind. Maximale Laufzeit 8 Minuten .
● Luftkompressor ausschalten.
● Wenn der genannte Luftdruck nicht erreicht
wird, den R
eifenfüllschlauch vom Reifenventil
abschrauben.
● Das Fahrzeug 10 Meter bewegen, damit
sich d
as Dichtungsmittel im Reifen verteilen
kann.
● Reifenfüllschlauch des Luftkompressors er-
neut auf d
as Reifenventil schrauben.
● Aufpumpvorgang wiederholen.
● Wenn auch jetzt nicht der erforderliche Rei-
fenfüll
druck erreicht wird, ist der Reifen zu
stark beschädigt. Nicht weiterfahren und
fachmännische Hilfe in Anspruch nehmen .
● Luftkompressor ausschalten. Reifenfüll-
sch
lauch vom Reifenventil abschrauben.
● Wenn ein Reifenfülldruck von 2,0-2,5 bar
erreicht
ist, fahren Sie mit maximal 80 km/h
(50 mph) weiter.
● Reifenfülldruck nach 10 Minuten Fahrt er-
neut prüfen ›
›› Seite 101.
››› in Pannenset TMS (Tyre Mobility
System)* auf Seite 99
››› Seite 99 Rad wechseln
Bor dw
erkz

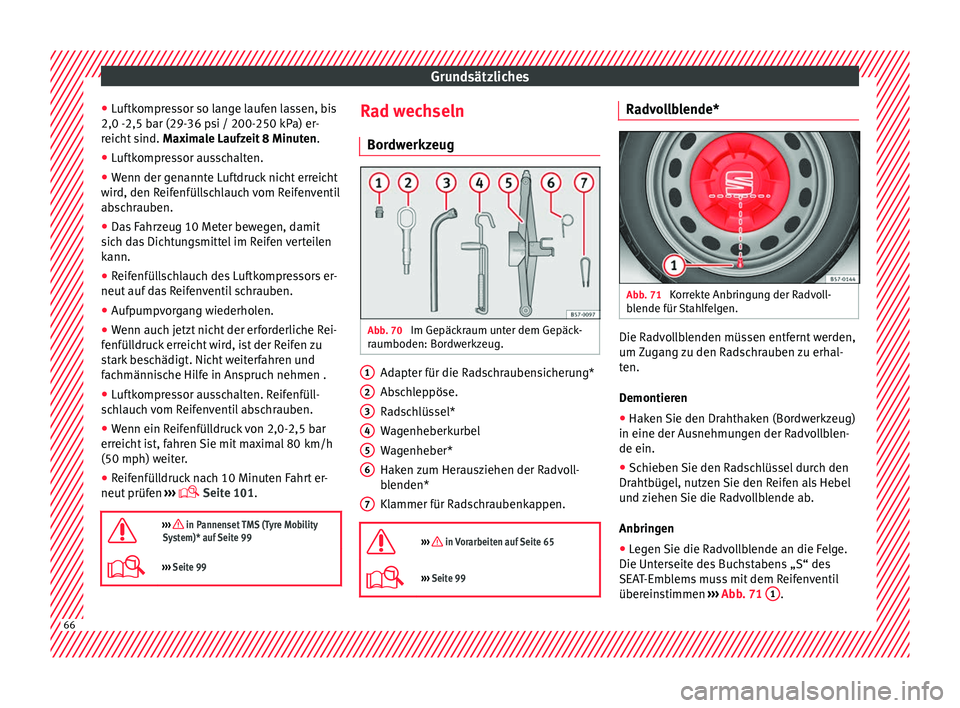

eug Abb. 70
Im Gepäckraum unter dem Gepäck-
r aumboden: Bor
dw
erkzeug. Adapter für die Radschraubensicherung*
Ab
s
c
hleppöse.
Radschlüssel*
Wagenheberkurbel
Wagenheber*
Haken zum Herausziehen der Radvoll-
blenden*
Klammer für Radschraubenkappen.
››› in Vorarbeiten auf Seite 65
››› Seite 99 1
2
3
4
5
6
7 Radvollblende*
Abb. 71
Korrekte Anbringung der Radvoll-
b l
ende für
Stahlfelgen. Die Radvollblenden müssen entfernt werden,
um
Z
ug
ang zu den Radschrauben zu erhal-
ten.
Demontieren
● Haken Sie den Drahthaken (Bordwerkzeug)
in eine der Ausnehmu
ngen der Radvollblen-
de ein.
● Schieben Sie den Radschlüssel durch den
Drahtbüg
el, nutzen Sie den Reifen als Hebel
und ziehen Sie die Radvollblende ab.
Anbringen
● Legen Sie die Radvollblende an die Felge.
Die Unterseit
e des Buchstabens „S“ des
SEAT-Emblems muss mit dem Reifenventil
übereinstimmen ››› Abb. 71 1 .
66
Page 69 of 364

Grundsätzliches
● Drüc k
en
Sie die Abdeckung kräftig gegen
die Felge, bis sie hörbar einrastet. Hinweis
Im hinteren Bereich der Radvollblende befin-
det s ic
h ebenfalls eine Reifenventilmarkie-
rung zur Anzeige der korrekten Ausrichtung. Abdeckkappen der Radschrauben*

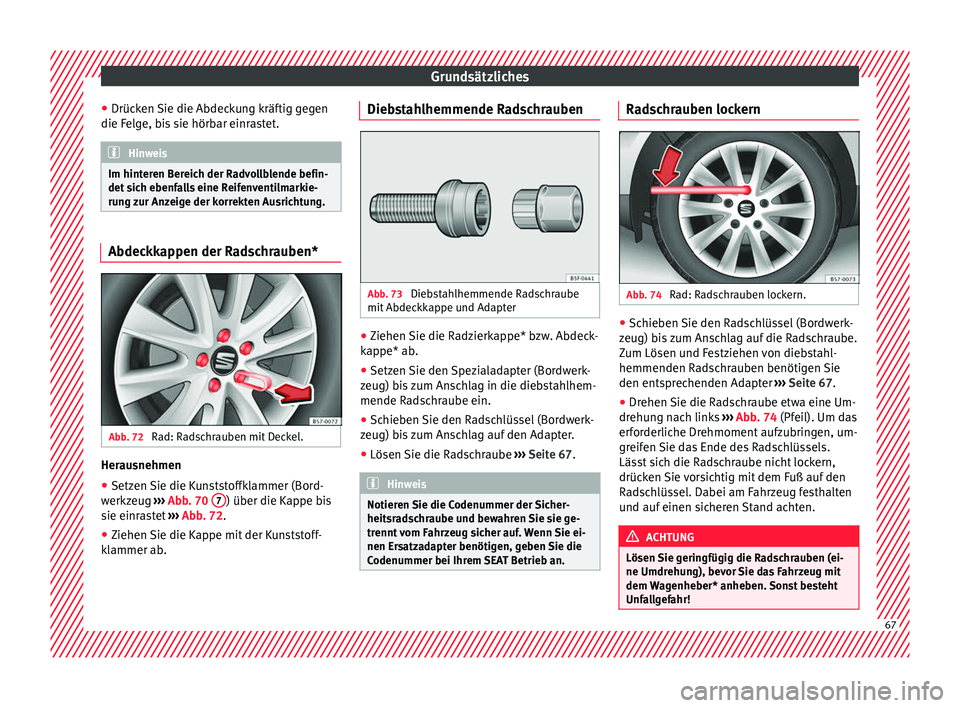

Abb. 72
Rad: Radschrauben mit Deckel. Herausnehmen
●
Setzen Sie die Kunststoffklammer (Bord-
w erkz
eug ›
›› Abb. 70 7 ) über die Kappe bis
s ie einr
a
stet ›››
Abb. 72.
● Ziehen Sie die Kappe mit der Kunststoff-
klammer ab
. Diebstahlhemmende Radschrauben
Abb. 73
Diebstahlhemmende Radschraube
mit Abdec
kk
appe und Adapter ●
Ziehen Sie die Radzierkappe* bzw. Abdeck-
k ap
pe* ab
.
● Setzen Sie den Spezialadapter (Bordwerk-
zeug) bi
s zum Anschlag in die diebstahlhem-
mende Radschraube ein.
● Schieben Sie den Radschlüssel (Bordwerk-
zeug) bi
s zum Anschlag auf den Adapter.
● Lösen Sie die Radschraube ›››
Seite 67. Hinweis
Notieren Sie die Codenummer der Sicher-
heitsr a
dschraube und bewahren Sie sie ge-
trennt vom Fahrzeug sicher auf. Wenn Sie ei-
nen Ersatzadapter benötigen, geben Sie die
Codenummer bei Ihrem SEAT Betrieb an. Radschrauben lockern
Abb. 74
Rad: Radschrauben lockern. ●
Schieben Sie den Radschlüssel (Bordwerk-
z eug) b
i
s zum Anschlag auf die Radschraube.
Zum Lösen und Festziehen von diebstahl-
hemmenden Radschrauben benötigen Sie
den entsprechenden Adapter ››› Seite 67.
● Drehen Sie die Radschraube etwa eine Um-
drehun
g nach links ››› Abb. 74 (Pfeil). Um das
erforderliche Drehmoment aufzubringen, um-
greifen Sie das Ende des Radschlüssels.
Lässt sich die Radschraube nicht lockern,
drücken Sie vorsichtig mit dem Fuß auf den
Radschlüssel. Dabei am Fahrzeug festhalten
und auf einen sicheren Stand achten. ACHTUNG
Lösen Sie geringfügig die Radschrauben (ei-
ne Umdrehu n
g), bevor Sie das Fahrzeug mit
dem Wagenheber* anheben. Sonst besteht
Unfallgefahr! 67
Page 70 of 364

Grundsätzliches

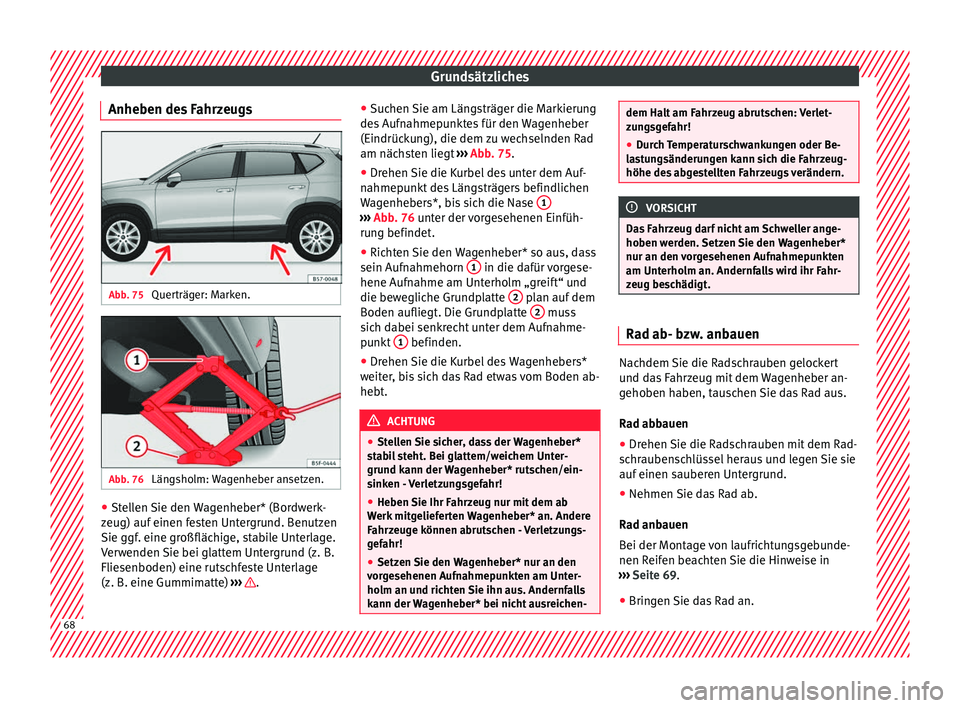

Anheben des Fahrzeugs Abb. 75
Querträger: Marken. Abb. 76
Längsholm: Wagenheber ansetzen. ●
Stellen Sie den Wagenheber* (Bordwerk-
z eug) auf einen f
esten Untergrund. Benutzen
Sie ggf. eine großflächige, stabile Unterlage.
Verwenden Sie bei glattem Untergrund (z. B.
Fliesenboden) eine rutschfeste Unterlage
(z. B. eine Gummimatte) ››› .●
Suc
hen
Sie am Längsträger die Markierung
des Aufnahmepunktes für den Wagenheber
(Eindrückung), die dem zu wechselnden Rad
am nächsten liegt ››› Abb. 75.
● Drehen Sie die Kurbel des unter dem Auf-
nahmepu
nkt des Längsträgers befindlichen
Wagenhebers*, bis sich die Nase 1 ›››
Abb . 76 unter der vorgesehenen Einfüh-
ru n
g befindet.
● Richten Sie den Wagenheber* so aus, dass
sein Aufnahmehorn 1 in die dafür vorgese-
hene Auf n
ahme am Unt
erholm „greift“ und
die bewegliche Grundplatte 2 plan auf dem
Boden auflie g
t
. Die Grundplatte 2 muss
s ic
h d
abei senkrecht unter dem Aufnahme-
punkt 1 befinden.
● Drehen Sie die Kurbel des Wagenhebers*
w eit
er
, bis sich das Rad etwas vom Boden ab-
hebt. ACHTUNG
● Stel l
en Sie sicher, dass der Wagenheber*
stabil steht. Bei glattem/weichem Unter-
grund kann der Wagenheber* rutschen/ein-
sinken - Verletzungsgefahr!
● Heben Sie Ihr Fahrzeug nur mit dem ab
Werk mit
gelieferten Wagenheber* an. Andere
Fahrzeuge können abrutschen - Verletzungs-
gefahr!
● Setzen Sie den Wagenheber* nur an den
vorg
esehenen Aufnahmepunkten am Unter-
holm an und richten Sie ihn aus. Andernfalls
kann der Wagenheber* bei nicht ausreichen- dem Halt am Fahrzeug abrutschen: Verlet-
zu
n
gsgefahr!
● Durch Temperaturschwankungen oder Be-
las
tungsänderungen kann sich die Fahrzeug-
höhe des abgestellten Fahrzeugs verändern. VORSICHT
Das Fahrzeug darf nicht am Schweller ange-
ho ben w er
den. Setzen Sie den Wagenheber*
nur an den vorgesehenen Aufnahmepunkten
am Unterholm an. Andernfalls wird ihr Fahr-
zeug beschädigt. Rad ab- bzw. anbauen
Nachdem Sie die Radschrauben gelockert
u
nd d
a
s Fahrzeug mit dem Wagenheber an-
gehoben haben, tauschen Sie das Rad aus.
Rad abbauen
● Drehen Sie die Radschrauben mit dem Rad-
schr
aubenschlüssel heraus und legen Sie sie
auf einen sauberen Untergrund.
● Nehmen Sie das Rad ab.
Rad anb
auen
Bei der Montage von laufrichtungsgebunde-
nen Reifen beachten Sie die Hinweise in
››› Seite 69.
● Bringen Sie das Rad an. 68
Page 71 of 364

Grundsätzliches
● Sc hr
auben
Sie die Radschrauben ein und
ziehen Sie sie mit dem Radschraubenschlüs-
sel leicht fest.
● Lassen Sie das Fahrzeug vorsichtig mit
dem Wagenhe
ber* herunter.
● Ziehen Sie die Radschrauben mit dem Rad-
sch
lüssel über Kreuz fest.
Die Radschrauben müssen sauber und leicht-
gängig sein. Kontrollieren Sie die Auflageflä-
chen von Rad und Nabe. Verunreinigungen
auf diesen Flächen sind vor der Radmontage
zu entfernen.
Laufrichtungsgebundene Reifen Ein laufrichtungsgebundenes Reifenprofil an
Pf
ei
l
en auf der Reifenflanke, die in Laufrich-
tung zeigen, ist erkennbar. Bei der Montage
der Räder muss die vorgegebene Laufrich-
tung unbedingt eingehalten werden. Nur
dann kommen die optimalen Eigenschaften
dieser Reifen bezüglich Haftvermögen, Lauf-
geräusch, Abrieb und Aquaplaning voll zur
Geltung.
Wenn man ausnahmsweise das Reserverad*
in gegensätzlicher Laufrichtung montieren
muss, fahren Sie vorsichtig, da der Reifen
nicht die optimalen Laufeigenschaften be-
sitzt. Das ist wichtig, wenn der Boden nass
ist. Um laufrichtungsgebundene Reifen wieder
anzubrin
gen, ersetzen Sie den platten Reifen
so schnell wie möglich und stellen Sie die
obligatorischen Drehrichtung der Reifen in
die richtige Richtung wieder her.
Nacharbeiten ●
Leichtmetallfelgen: Bring en
Sie die Abdeck-
kappen der Radschrauben wieder an.
● Stahlfelgen: Bringen s
ie die Radzierblende
wieder am Rad an ››› Seite 66.
● Sämtliche Reparaturutensilien verstauen.
● Falls das ausgewechselte Rad nicht in die
Re ser
veradmulde passt, verstauen Sie es si-
cher im Gepäckraum ›››
Seite 171.
● Prüfen Sie den Reifendruck des montierten
Rad
s so bald wie möglich.
● Bei Fahrzeugen mit Reifendruck-Kontrollan-
zeige k
orrigieren Sie den Reifendruck und
speichern Sie ihn im Radio/System Easy Con-
nect* ›››
Seite 328.
● So bald wie möglich den Anzugsdrehmo-
ment der Ra
dschrauben, der 140 Nm betra-
gen sollte, mit einem Drehmomentschlüssel
prüfen. Fahren Sie bis dahin vorsichtig.
● Lassen Sie das defekte Rad so schnell wie
möglich ersetz
en. Schneeketten
Verw
endung Die Schneeketten sind nur für die Vorder-
räder.
Überprüf en b
zw. korrigieren Sie nach einigen
Metern den Sitz der Schneeketten gemäß der
Montageanleitung des Herstellers. Beachten
Sie die Höchstgeschwindigkeit von 50 km/h
(30 mph).
Besteht trotz montierter Schneeketten die
Gefahr des Festfahrens, ist es sinnvoll, die
Antriebsschlupfregelung (ASR) in der ESC zu
deaktivieren ›››
Seite 201, ESC und ASR
ein-/ausschalten.
Bei winterlichen Straßenverhältnissen ver-
bessern Schneeketten nicht nur den Vortrieb,
sondern auch das Bremsverhalten.
Die Verwendung von Schneeketten ist aus
technischen Gründen nur auf bestimmten Felgen/Reifenkombinationen zulässig:
215/60 R16Ketten mit Gliedern von maximal 15 mm
215/55 R17Ketten mit Gliedern von maximal 15 mm
215/50 R18Ketten mit Gliedern von maximal 15 mm
Für die restlichen Größen können keine Schneeketten
aufgezogen werden. Bei Schneekettenbetrieb sollten Sie Radzier-
b
l
enden u
nd Felgenzierringe abnehmen. » 69
Page 72 of 364

Grundsätzliches
Beim Befahren schneefreier Strecken müssen
Sie die K ett
en abnehmen. Die F
ahreigen-
schaften werden beeinträchtigt und die Rei-
fen schnell beschädigt, so dass sie sogar zer-
stört und unbrauchbar gemacht werden kön-
nen.
Fahrzeug im Notfall abschlep-
pen
Absc

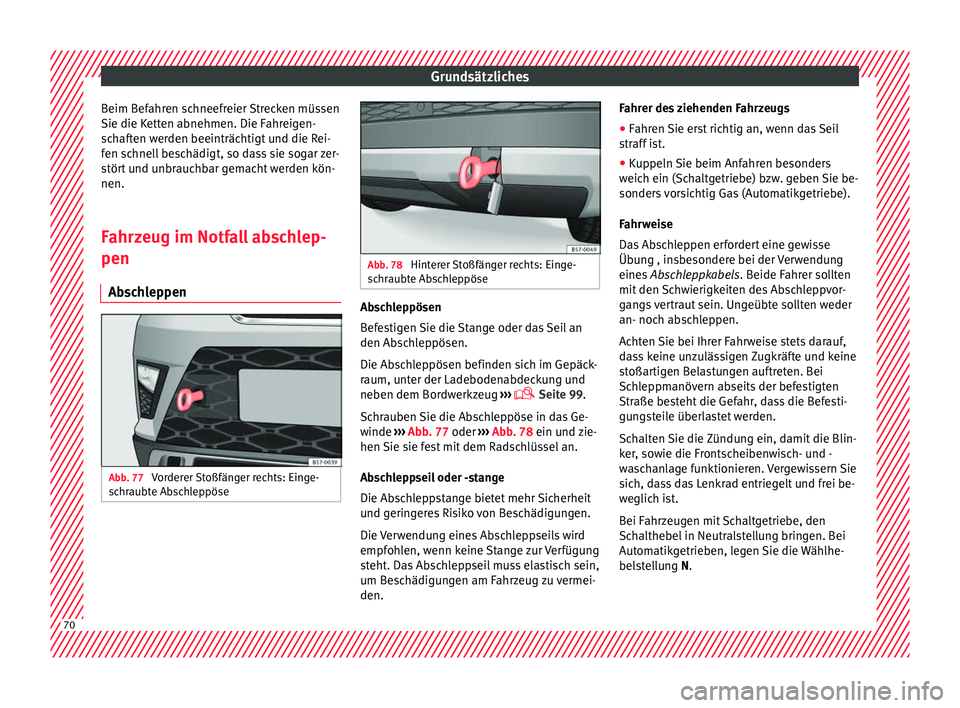

hleppen Abb. 77
Vorderer Stoßfänger rechts: Einge-
s c
hr
aubte Abschleppöse Abb. 78
Hinterer Stoßfänger rechts: Einge-
sc hr
aubte Abschleppöse Abschleppösen
B
ef
e
stigen Sie die Stange oder das Seil an
den Abschleppösen.
Die Abschleppösen befinden sich im Gepäck-
raum, unter der Ladebodenabdeckung und
neben dem Bordwerkzeug ›››
Seite 99.
Schrauben Sie die Abschleppöse in das Ge-
winde ››› Abb. 77 oder ››› Abb. 78 ein und zie-
hen Sie sie fest mit dem Radschlüssel an.
Abschleppseil oder -stange
Die Abschleppstange bietet mehr Sicherheit
und geringeres Risiko von Beschädigungen.
Die Verwendung eines Abschleppseils wird
empfohlen, wenn keine Stange zur Verfügung
steht. Das Abschleppseil muss elastisch sein,
um Beschädigungen am Fahrzeug zu vermei-
den. Fahrer des ziehenden Fahrzeugs
● Fahren Sie erst richtig an, wenn das Seil
straff
ist.
● Kuppeln Sie beim Anfahren besonders
weich ein (Sc
haltgetriebe) bzw. geben Sie be-
sonders vorsichtig Gas (Automatikgetriebe).
Fahrweise
Das Abschleppen erfordert eine gewisse
Übung , insbesondere bei der Verwendung
eines Abschleppkabels. Beide Fahrer sollten
mit den Schwierigkeiten des Abschleppvor-
gangs vertraut sein. Ungeübte sollten weder
an- noch abschleppen.
Achten Sie bei Ihrer Fahrweise stets darauf,
dass keine unzulässigen Zugkräfte und keine
stoßartigen Belastungen auftreten. Bei
Schleppmanövern abseits der befestigten
Straße besteht die Gefahr, dass die Befesti-
gungsteile überlastet werden.
Schalten Sie die Zündung ein, damit die Blin-
ker, sowie die Frontscheibenwisch- und -
waschanlage funktionieren. Vergewissern Sie
sich, dass das Lenkrad entriegelt und frei be-
weglich ist.
Bei Fahrzeugen mit Schaltgetriebe, den
Schalthebel in Neutralstellung bringen. Bei
Automatikgetrieben, legen Sie die Wählhe-
belstellung N. 70
