2018 PEUGEOT EXPERT Návod na použitie (in Slovakian)

271
F Opäť spustite vozidlo na zem.
F Z ložte zdvihák 2
a odstráňte ho.
F

A
k je súčasťou výbavy vášho vozidla,
utiahnite bezpečnostnú skrutku pomocou
kľúča 1 s namontovaným nadstavcom 4.
F

D
otiahnite ostatné skrutky iba pomocou
kľúča na demontáž kolesa 1 .
F

O
dložte náradie do skrinky. Detekcia podhustenia pneumatík
Rezer vné koleso s oceľovým diskom nie je
vybavené snímačom.
Po výmene kolesa
Odložte poškodené koleso na držiak.
Hneď ako je to možné, obráťte sa na sieť
PEUGEOT alebo na inú kvalifikovanú
dielňu.
Nechajte skontrolovať poškodené koleso.
Technik vám po vykonaní kontroly oznámi,
či je pneumatiku možné opraviť, alebo či
sa musí vymeniť.
Niektoré funkcie asistenčných systémov
riadenia je nutné deaktivovať, ako
napríklad funkciu Active Safety Brake.
Pokiaľ je vaše vozidlo vybavené funkciou
detekcie podhustenia pneumatík,
skontrolujte tlak pneumatík a reinicializujte
systém.
Podrobnejšie informácie o detekcii
podhustenia
nájdete v príslušnej kapitole. Koleso s kr ytom náboja
Pri opätovnej montáži kolesa založte
kryt náboja tak, že najskôr umiestnite jeho
výrez oproti ventilu a následne zatlačíte
dlaňou po jeho obvode.
Dotiahnutie oceľového disku
Ak je vaše vozidlo vybavené kolesami
s hliníkovými diskami, je normálne, že
pri doťahovaní skrutiek počas opätovnej
montáže neprichádzajú podložky do
tesného kontaktu s rezer vným kolesom.
Upevnenie kolesa sa vykonáva zatlačením
kónického drieku každej skrutky.
Tlak hustenia pneumatík je uvedený na
tomto štítku.
8
V prípade poruchy

272

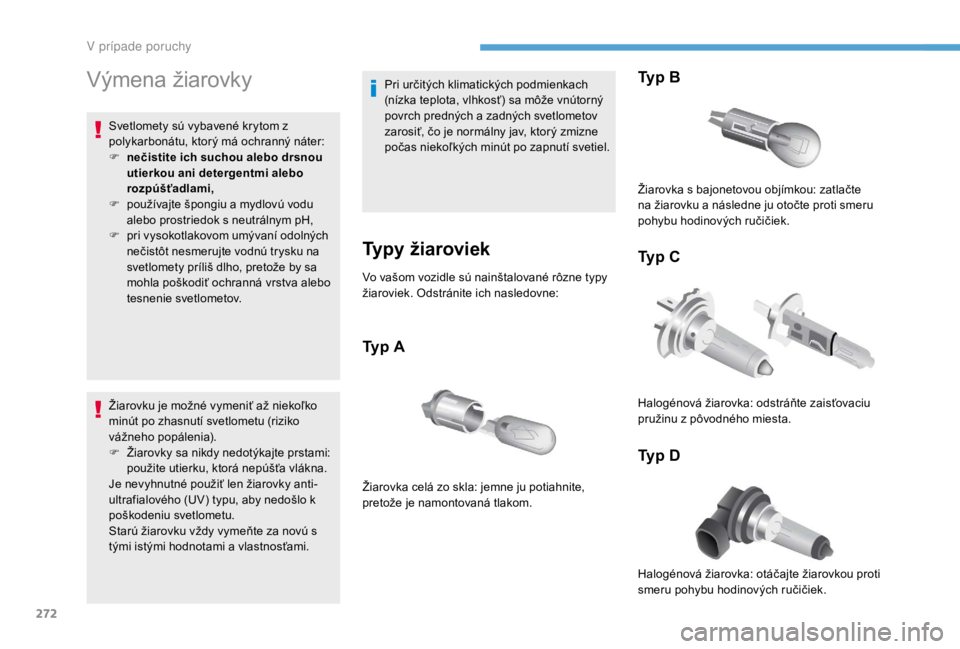

Výmena žiarovky
Svetlomety sú vybavené krytom z
polykarbonátu, ktorý má ochranný náter:
F
n
ečistite ich suchou alebo drsnou
utierkou ani detergentmi alebo
rozpúšťadlami,
F

p
oužívajte špongiu a mydlovú vodu
alebo prostriedok s neutrálnym pH,
F

p
ri vysokotlakovom umývaní odolných
nečistôt nesmerujte vodnú trysku na
svetlomety príliš dlho, pretože by sa
mohla poškodiť ochranná vrstva alebo
tesnenie svetlometov.
Žiarovku je možné vymeniť až niekoľko
minút po zhasnutí svetlometu (riziko
vážneho popálenia).
F

Ž
iarovky sa nikdy nedotýkajte prstami:
použite utierku, ktorá nepúšťa vlákna.
Je nevyhnutné použiť len žiarovky anti-
ultrafialového (UV) typu, aby nedošlo k
poškodeniu svetlometu.
Starú žiarovku vždy vymeňte za novú s
tými istými hodnotami a vlastnosťami. Pri určitých klimatických podmienkach
(nízka teplota, vlhkosť) sa môže vnútorný
povrch predných a zadných svetlometov
zarosiť, čo je normálny jav, ktorý zmizne
počas niekoľkých minút po zapnutí svetiel.
Typy žiaroviek
Vo vašom vozidle sú nainštalované rôzne typy
žiaroviek. Odstránite ich nasledovne:
Typ A
Typ B
Typ C
Typ D
Žiarovka celá zo skla: jemne ju potiahnite,
pretože je namontovaná tlakom. Žiarovka s bajonetovou objímkou: zatlačte
na žiarovku a následne ju otočte proti smeru
pohybu hodinových ručičiek.
Halogénová žiarovka: odstráňte zaisťovaciu
pružinu z pôvodného miesta.
Halogénová žiarovka: otáčajte žiarovkou proti
smeru pohybu hodinových ručičiek.
V pr

273
Halogénové žiarovky sa musia vymieňať
po vypnutí a vychladnutí svetla (hrozí
riziko vážneho popálenia). Žiarovky sa
nikdy nedotýkajte priamo: použite utierku,
ktorá nepúšťa vlákna.
Typ E
Po ukončení každej výmeny žiarovky
skontrolujte funkčnosť svetiel.
Predné svetlá
Halogénové svetlá
Xenónová žiarovka: výmenu xenónovej
žiarovky možno vykonať len v sieti PEUGEOT
alebo v kvalifikovanej dielni, pretože hrozí riziko
zabitia elektrickým prúdom.Viac informácií o výmene žiarovky a zvlášť
o jednotlivých typoch žiaroviek nájdete v
príslušnej kapitole.
Pri žiarovkách s výstupkami typu H7 atď.
dodržiavajte správne umiestnenie, aby bola
dosiahnutá čo najlepšia kvalita osvetlenia.
Xenónové svetlá
Viac informácií o výmene žiarovky a zvlášť
o jednotlivých typoch žiaroviek nájdete v
príslušnej kapitole.
1. Diaľkové svetlá.
Typ C , H1-55W
2. Stretávacie svetlá.
Typ E , D8S 25W
3. Smerové svetlá.
Typ B, PY21W-21W ( jantárovo žltá)
1.
Obrysové svetlá.
Typ A , W5W-5W
2. Diaľkové svetlá.
Typ C , H1-55W
3. Stretávacie svetlá.
Typ C , H7-55W
4. Denné svetlá.
Typ A , W21W LL-21W
5. Smerové svetlá.
Typ B, PY21W-21W ( jantárovo žltá)
8
V prípade poruchy

274
Hmlové svetlá
Typ D, H11-55W
Denné svetlá/obrysové svetlá
Ak sú súčasťou výbavy vášho vozidla, pri
výmene tohto typu diódových žiaroviek a
svetlovodov sa obráťte na sieť PEUGEOT
alebo na kvalifikovanú dielňu.
Sieť PEUGEOT vám ponúka ser visnú súpravu
na výmenu elektroluminiscenčných diód.
Smerové svetlá na boku
karosérie
Typ A , W Y5W-5W ( jantárová žltá)
-
P
otlačte smerové svetlo smerom dozadu a
vyberte ho.
-

P
ri opätovnej montáži zasuňte smerové
svetlo dopredu a následne ho posuňte
dozadu.
Žiarovky jantárovo žltej farby (ukazovatele
smeru a smerové svetlá na boku karosérie) je
nutné vymeniť za žiarovky rovnakej farby a s
rovnakými vlastnosťami.
Stretávacie svetlá (halogénové
svetlá)
Typ C , H7-55W
Pri opätovnej montáži konektora a
žiarovky do svetla vložte konektor so
žiarovkou do jeho uloženia a uložte ho tak,
aby zapadol na miesto.
F

S
tlačte hornú sponu krytu a následne kryt
vyklopte a vyberte.
F

S
tlačte dolnú sponu elektrického konektora
a spolu so žiarovkou ho vyberte.
F

P
otiahnutím žiarovku vyberte a vymeňte ju
za inú.
Pri opätovnej montáži postupujte v opačnom
poradí.
V p

275
Denné svetlá (halogénové svetlá).
Typ A, W21W LL-21W
Obrysové svetlá (halogénové
svetlá)
Typ A, W5W
Diaľkové svetlá (halogénové svetlá)
Typ C, H1-55W
F

S

tlačte hornú sponu krytu a následne kryt
vyklopte a vyberte.
F

S

tlačte dve dolné spony elektrického
konektora a spolu so žiarovkou ho vyberte.
F

P

otiahnutím žiarovku vyberte a vymeňte ju
za inú.
Pri opätovnej montáži postupujte v opačnom
poradí. F

S

tlačte hornú sponu krytu a následne kryt
vyklopte a vyberte.
F

S

tlačte dve dolné spony elektrického
konektora a spolu so žiarovkou ho vyberte.
F

P

otiahnutím žiarovku vyberte a vymeňte ju
za inú.
Pri opätovnej montáži postupujte v opačnom
poradí. F

S
tlačte hornú sponu krytu a následne kryt
vyklopte a vyberte.
F

S
tlačte dolnú sponu elektrického konektora
a spolu so žiarovkou ho vyberte.
F

P
otiahnutím žiarovku vyberte a vymeňte ju
za inú.
Pri opätovnej montáži postupujte v opačnom
poradí.
Pozor na zónu, nachádzajúcu sa za
pravým svetlom (smer vozidla), ktorá je
potenciálne horúca a kde hrozí riziko
popálenia (vývod plynov).
8
V p

276
Smerové svetlá (halogénové
svetlá)
Typ B, PY21W-21W ( jantárovo žltá)
Rýchlejšie blikanie ukazovateľa smeru
(pravého alebo ľavého) znamená poruchu
jednej zo žiaroviek na príslušnej strane.
Stretávacie svetlá (xenónové
svetlá)
Typ E , D8S 25W
Výmenu xenónovej žiarovky D8S musíte
zabezpečiť v sieti PEUGEOT alebo v
kvalifikovanej dielni, pretože vám hrozí
riziko zásahu elektrickým prúdom.
Pri vypálení niektorej žiarovky D8S
vám odporúčame vymeniť všetky tieto
žiarovky.
Diaľkové svetlá (xenónové svetlá)
Typ C , H1-55W
Pri opätovnej montáži konektora a
žiarovky do svetla vložte konektor so
žiarovkou do jeho uloženia a uložte ho tak,
aby zapadol na miesto.
F

S

tlačte hornú sponu krytu a následne kryt
vyklopte a vyberte.
F

O

dskrutkujte držiak žiarovky o štvrtinu
otáčky proti smeru pohybu hodinových
ručičiek.
F

V

ytiahnite držiak žiarovky.
F

V

ymeňte poškodenú žiarovku.
Pri opätovnej montáži postupujte v opačnom
poradí. F

S
tlačte hornú sponu krytu a následne kryt
vyklopte a vyberte.
F

S
tlačte dolnú sponu elektrického konektora
a spolu so žiarovkou ho vyberte.
F

P
otiahnutím žiarovku vyberte a vymeňte ju
za inú.
Pri opätovnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
V p

277
Smerové svetlá (xenónové svetlá)
Typ B, PY21W-21W ( jantárovo žltá)
Rýchlejšie blikanie ukazovateľa smeru
(pravého alebo ľavého) znamená poruchu
jednej zo žiaroviek na príslušnej strane.
Hmlové svetlá
Typ D , H11-55W
F
O
dskrutkujte skrutky deflektora A pod
predným nárazníkom.
F

V
ytiahnite deflektor A . F

S
tlačte zaisťovaciu sponu a odpojte
konektor.
F

O
dskrutkujte držiak žiarovky jej otočením
o štvr ť otáčky v smere pohybu hodinových
ručičiek.
F

V
ytiahnite držiak žiarovky.
F

V
ymeňte poškodenú žiarovku.
Pri opätovnej montáži postupujte v opačnom
poradí.
Pri výmene týchto žiaroviek sa môžete
tiež obrátiť na sieť PEUGEOT alebo
kvalifikovanú dielňu.
F

S

tlačte hornú sponu krytu a následne kryt
vyklopte a vyberte.
F

O

dskrutkujte držiak žiarovky o štvrtinu
otáčky proti smeru pohybu hodinových
ručičiek.
F

V

ymeňte poškodenú žiarovku.
Pri opätovnej montáži postupujte v opačnom
poradí.
8
V prípade poruchy

278
Viac informácií o výmene žiaroviek, zvlášť
o jednotlivých typoch žiaroviek, nájdete v
príslušnej kapitole.
1. Brzdové svetlá/obrysové svetlá.
Typ B , P21/5W-21/5W
2. Smerové svetlá.
Typ B , PY21W-21W ( jantárovo žltá)
3. Svetlá spätného chodu.
Typ B , P21W-21W
4. Hmlové svetlá/obrysové svetlá.
Typ B , P21/4W-21/4W
V prípade vozidiel s vnútorným obložením
sa obráťte na sieť PEUGEOT alebo na
kvalifikovanú dielňu, kde vám žiarovku
vymenia. F

Z
istite, ktorá žiarovka je chybná a otvorte
zadné dvere.
F
Z
vnútra vyberte vetrací otvor, ak je
súčasťou výbavy vášho vozidla.
F

Z
vonku odskrutkujte dve upínacie skrutky.
F

P
ridržiavajúc svetlo stlačte príchytku
nachádzajúcu sa vo vnútri, následne
opatrne vyberte svetlo.
F

O
dpojte elektrický konektor.F

O
patrne roztiahnite všetky 3 jazýčky, potom
vyberte držiak žiarovky.
F

C
hybnú žiarovku mierne zatlačte a otočte
ňou o štvr ť otáčky v smere pohybu
hodinových ručičiek, následne ju vyberte.
F

V
ymeňte žiarovku.
Pri opätovnej montáži postupujte v opačnom
poradí.
Zadné svetlá (zadné
krídlové dvere)
V prípade poruchy
