Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Accesso ai fusibili
I fusibili, descritti qui sotto, variano in funzione
degli equipaggiamenti del veicolo.
F

S

bloccare i due cricchetti A .
F

T

ogliere il coperchio.
F

S

ostituire il fusibile.
F

U

na volta effettuato l'inter vento, richiudere
accuratamente il coperchio poi bloccare
i due cricchetti A per garantire la tenuta
ermetica della scatola portafusibili. Fusibile
N° Amperaggio
(A) Funzioni
F12 5Getti riscaldati.
F14 25Pompa lavacristalli anteriore e posteriore.
F15 5Radar frontale di frenata automatica, ser vosterzo elettrico.
F17 10Calcolatore elettronico di gestione (BSI).
F19 30Motore del tergicristallo anteriore.
F20 15Pompa lavacristalli anteriore e posteriore.
F21 20Pompetta lavafari.
F22 15Allarme sonoro.
F23 15Faro abbagliante destro.
F24 15Faro abbagliante sinistro.
8
In caso di panne

288
Batteria da 12 V
Procedimento per l’avviamento del motore
mediante un'altra batteria o per ricaricare una
batteria scarica.
Batterie d'avviamento al
piomboAccesso alla batteria
La batteria è situata nel vano motore.
F
A prire il cofano con la maniglia interna, poi
esterna.
F

F
issare l'asta di sostegno del cofano.
Per ulteriori informazioni sul cofano e
sul motore , fare riferimento alle sezioni
associate.
Avviamento con un'altra
batteria
Se la batteria del veicolo è scarica, il motore
può essere avviato mediante una batteria
d'emergenza (esterna o di un altro veicolo) e
con dei cavi d'emergenza o con un booster per
batterie.
Non avviare mai il motore collegando un
caricabatterie.
Non utilizzare mai un booster per batterie
da 24
V o superiore.
Controllare prima di tutto che la batteria
d’emergenza abbia una tensione nominale
di 12
V e una capacità minima equivalente
a quella della batteria scarica.
I due veicoli non devono essere a
contatto.
Spegnere tutti gli equipaggiamenti che
consumano corrente di entrambi i veicoli
(autoradio, tergicristalli, fari ecc.).
Verificare che i cavi d'emergenza non
siano posizionati accanto alle parti mobili
del motore (ventola, cinghie ecc.).
Non scollegare il morsetto (+) se il motore
è avviato.
F

R

imuovere il coperchio in plastica per
accedere al polo (+), se il veicolo ne è
equipaggiato.
Il morsetto (-) della batteria non è accessibile.
Un punto di massa separato è disponibile nella
parte anteriore del veicolo.
Le batterie contengono delle sostanze
nocive, ad esempio acido solforico e
piombo.
Devono essere eliminate secondo le
prescrizioni legali e non devono in
nessun caso essere gettate con i rifiuti
domestici.
Riconsegnare le pile e le batterie
esauste ad un punto di raccolta
specializzato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente aerato e
lontano da fiamme libere o da scintille, al
fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
In caso di panne

289
F Avviare il motore del veicolo soccorritore e lasciarlo avviato per alcuni minuti.
F

A
zionare il motorino d'avviamento del
veicolo in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere qualche
istante prima di effettuare un nuovo tentativo. F

A
ttendere il ritorno al minimo del motore.
F
S
collegare i cavi d'emergenza in ordine
inverso.
F
R
icollocare il coperchio in plastica del
polo (+), se il veicolo ne è equipaggiato.
F
L
asciar funzionare il motore, a veicolo fermo
o in moto, per almeno 30 minuti in modo
da consentire alla batteria di raggiungere il
livello di carica sufficiente.
Per scollegare, procedere in ordine
inverso.
Alcune funzioni, tra cui lo Stop & Start,
non sono disponibili finché la batteria non
ha raggiunto un livello di carica sufficiente.
Ricaricare la batteria con
un caricabatterie
Al fine di assicurare una durata ottimale della
batteria, è indispensabile mantenere la sua
carica ad un livello sufficiente.
In alcuni casi, potrebbe rendersi necessaria la
ricarica della batteria se:
-

i
l veicolo percorre prevalentemente tragitti
brevi,
-

i
n previsione di un immobilizzo prolungato di
più settimane.
Contattare la rete PEUGEOT oppure un
riparatore qualificato.
Se si intende caricare personalmente
la batteria del veicolo, utilizzare solo un
caricabatterie compatibile con batterie al
piombo con tensione nominale da 12
V.
F

S

ollevare il coperchio in plastica dal
morsetto (+), se il veicolo ne è equipaggiato.
F

C

ollegare il cavo rosso al morsetto positivo
(+) della batteria in panne A (all'altezza
della parte in metallo a gomito), quindi
al morsetto positivo (+) della batteria
d’emergenza B o del booster.
F

C

ollegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria
d’emergenza B o del booster (o al punto di
massa del veicolo soccorritore).
F

C

ollegare l'altra estremità del cavo verde
o nero al punto di massa C del veicolo in
panne. Attenersi alle istruzioni d'uso fornite dal
produttore del caricabatterie.
Non invertire i poli.
Non è necessario staccare la batteria.
8
In caso di panne

290
Non tentare mai di caricare una batteria
ghiacciata – Rischio di esplosione!
Se la batteria si è ghiacciata, farla
controllare dalla rete PEUGEOT o ad un
riparatore qualificato il quale verificherà
che i componenti interni non siano
danneggiati e che l’alloggiamento non sia
lesionato con il rischio di perdite di acido
tossico e corrosivo.
Scollegamento della
batteria
Al fine di mantenere un livello di carica
sufficiente per permettere l'avviamento del
motore, si raccomanda di scollegare la batteria
in caso di immobilizzo di lunga durata.
Prima di scollegare la batteria:
F
c
hiudere i vetri e le porte prima di
scollegare la batteria,
F

sp
egnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristalli, fari ecc.),
F

i
nterrompere il contatto e rispettare un
tempo di attesa di quattro minuti.
Dopo aver raggiunto la batteria, staccare il
morsetto (+).
F

In

terrompere il contatto.
F

S

pegnere tutti gli equipaggiamenti elettrici
(autoradio, fari, tergicristalli, ecc.).
F

S

pegnere il ricarica batteria B prima di
collegare i cavi alla batteria, per evitare il
rischio di scintille pericolose.
F

V

erificare il buono stato dei cavi del
caricabatterie.
F

S

e il veicolo ne è equipaggiato, sollevare il
coperchio in plastica del morsetto (+).
F

C

ollegare i cavi del carica batterie B come
segue:
-

i

l cavo rosso positivo (+) al morsetto (+)
della batteria A ,
-

i

l cavo nero negativo (-) al punto di massa
C del veicolo.
F

A

l termine dell’operazione di carica,
spegnere il caricabatterie B prima di
scollegare i cavi dalla batteria A .In presenza di questa etichetta, è tassativo
utilizzare unicamente un caricabatterie
da 12

V, al fine di evitare il rischio di danni
irreversibili ai componenti elettrici del
sistema Stop & Start.
In caso di panne

291
Fascetta morsetto a bloccaggio rapido
Scollegare il morsetto (+)Ricollegare il morsetto (+)
Non forzare la levetta; se non è
posizionata correttamente, il bloccaggio
risulterà impossibile; in questo caso,
ricominciare la procedura.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l’inizializzazione
dei sistemi elettrici.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Facendo riferimento alla sezione
corrispondente, occorre reinizializzare alcuni
equipaggiamenti quali:
-

l
a chiave con telecomando o la chiave
elettronica (secondo la versione),
-

g
li alzacristalli elettrici,
-

l
e porte elettriche,
-

l
a data e l'ora,
-

l
e stazioni memorizzate della radio.Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà
nuovamente disponibile solo dopo un
immobilizzo prolungato del veicolo, la cui
durata dipende dalla temperatura esterna
e dallo stato di carica della batteria (fino a
circa 8
ore).
F

S

ollevare al massimo la levetta A per
sbloccare la fascetta B .
F

T

ogliere la fascetta B sollevandola. F

S

ollevare la levetta A al massimo.
F

R

iposizionare la fascetta B aperta sul
morsetto (+) .
F

P

remere sulla fascetta B fino in fondo.
F

A

bbassare la levetta A per bloccare la
fascetta B .
8
In caso di panne

292
Capacità batteria
Lunghezza veicoloIntensità in Ah
(Ampere-ora)
Compact 480
Standard 640
Long 720
/ 800
Sostituire sempre la batteria con una
nuova avente caratteristiche equivalenti.
Tr a i n o
Procedura per il traino del veicolo o per trainare
un altro veicolo tramite un anello di traino
amovibile.
Accesso all'attrezzatura
Per ulteriori informazioni sulla Scatola
porta attrezzi , consultare la sezione
corrispondente.
Con cambio manuale: posizionare la leva
del cambio in folle.
Con cambio automatico o pilotato:
posizionare la leva del cambio in N .
Il mancato rispetto di questa specifica
può provocare il deterioramento di alcuni
organi di frenata e l'assenza di assistenza
in frenata al riavviamento del motore.
L'anello di traino è situato nella scatola porta
attrezzi.
In caso di panne

293
Traino del veicoloTraino di un altro veicolo
F Nel paraurti anteriore, fare scivolare l'astina
centrale della copertura verso l'estremità
superiore (come mostrato in alto) per
sganciarla.
F

A
vvitare completamente l'anello di traino,
fino all'arresto.
F

I
nstallare la barra di traino.
F

A
ttivare il segnale d'emergenza del veicolo
trainato.
F

P
artire e guidare lentamente per un breve
tragitto. Consigli generali
Rispettare la legislazione in vigore nel
proprio Paese.
Verificare che il peso del veicolo trainante
sia superiore a quello del veicolo trainato.
Il guidatore deve rimanere al volante
del veicolo trainato ed essere munito di
patente di guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre una
barra di traino omologata; le corde e le
cinghie sono vietate.
Il veicolo trainante deve avanzare
lentamente.
Quando il veicolo viene trainato con il
motore spento, il sistema frenante e il
servosterzo sono disattivati.
Per il traino nei seguenti casi, ricorrere
tassativamente all'inter vento di un
professionista:
-

v
eicolo in panne su autostrada o su vie
a scorrimento veloce,
-

v
eicolo con quattro ruote motrici,
-
i

mpossibilità di mettere il cambio
in folle, di sbloccare lo sterzo o di
disinserire il freno di stazionamento,
-

t
raino con solo due ruote appoggiate a

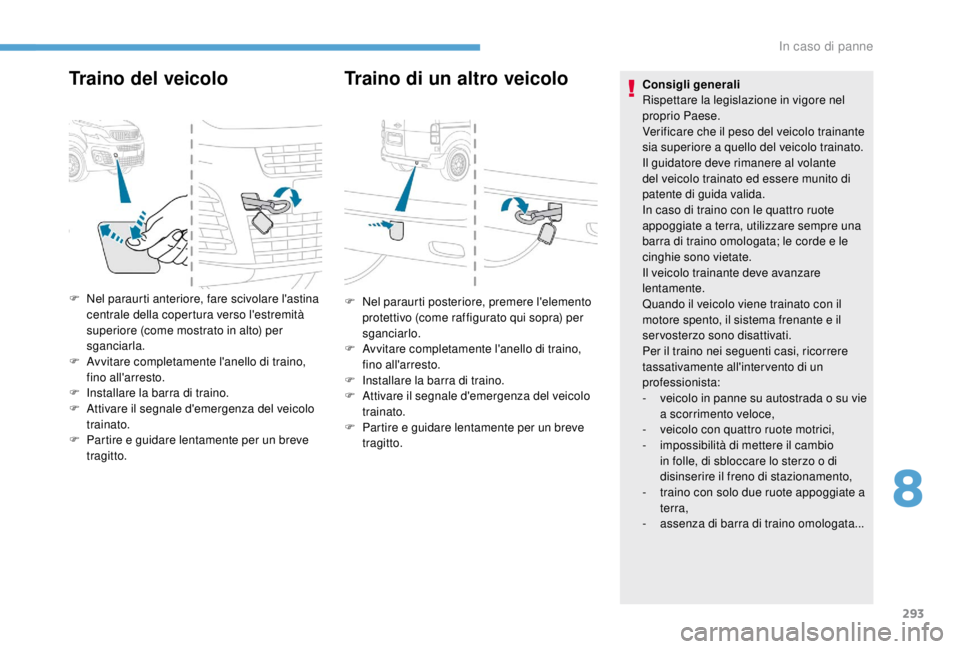

terra,
-

a
ssenza di barra di traino omologata...
F
N el paraurti posteriore, premere l'elemento
protettivo (come raffigurato qui sopra) per
sganciarlo.
F

A
vvitare completamente l'anello di traino,
fino all'arresto.
F

I
nstallare la barra di traino.
F

A
ttivare il segnale d'emergenza del veicolo
trainato.
F

P
artire e guidare lentamente per un breve
tragitto.
8
In caso di panne

294
Caratteristiche delle
motorizzazioni e dei
carichi trainabili
Motorizzazioni
Le caratteristiche della motorizzazione sono
indicate sulla carta di circolazione e nella
documentazione commerciale.La potenza massima corrisponde al valore
omologato al banco motore, secondo le
condizioni definite dalla regolamentazione
europea (Direttiva 1999/99/CE).
Per ulteriori informazioni, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione
e nella documentazione commerciale.
Questi valori sono presenti anche sulla
targhetta o sull'etichetta costruttore.
Per ulteriori informazioni, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
I valori della massa massima autorizzata
a pieno carico più rimorchio e dei carichi
trainabili indicati sono validi per un'altitudine
massima di 1.000
metri. Il carico trainabile deve
essere ridotto del 10% per ogni 1.000
metri di
altitudine.
Il peso raccomandato sulla sfera del gancio
corrisponde al peso ammesso sulla rotula del
gancio traino (smontabile con o senza attrezzi).
MTRA: massa massima autorizzata a pieno
carico più rimorchio. Temperature esterne elevate possono
provocare una riduzione delle prestazioni
del veicolo al fine di proteggere il motore.
Se la temperatura esterna è superiore a
37°C, limitare la massa trainata.
Il traino con un veicolo poco carico
potrebbe peggiorarne la tenuta di strada.
Trainare un rimorchio aumenta la distanza
di frenata.
Il veicolo trainante non deve mai superare
una velocità di 100
km/h (osser vare la
legislazione locale in vigore).
Quando la temperatura esterna è elevata,
si consiglia di lasciar girare il motore al
minimo per 1-2
minuti dopo l'arresto del
veicolo, per consentirne il raffreddamento.
Caratteristiche tecniche
