247

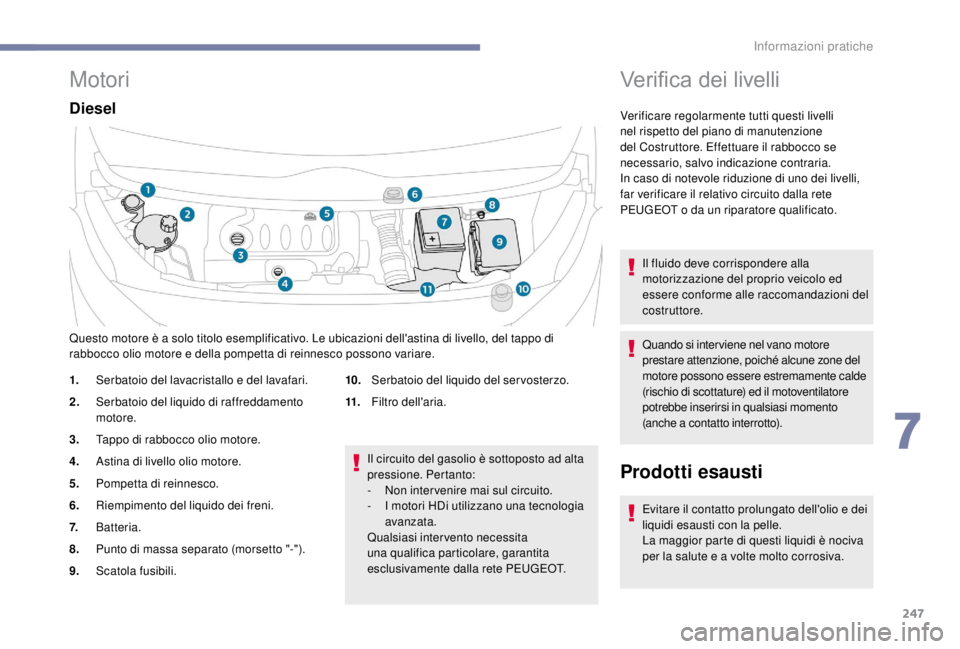

Motori
Diesel
Il circuito del gasolio è sottoposto ad alta
pressione. Pertanto:
-
N
on inter venire mai sul circuito.
-

I m
otori HDi utilizzano una tecnologia
avanzata.
Qualsiasi intervento necessita
una qualifica particolare, garantita
esclusivamente dalla rete PEUGEOT.
Questo motore è a solo titolo esemplificativo. Le ubicazioni dell'astina di livello, del tappo di
rabbocco olio motore e della pompetta di reinnesco possono variare.
1.
Serbatoio del lavacristallo e del lavafari.
2. Serbatoio del liquido di raffreddamento
motore.
3. Tappo di rabbocco olio motore.
4. Astina di livello olio motore.
5. Pompetta di reinnesco.
6. Riempimento del liquido dei freni.
7. Batteria.
8. Punto di massa separato (morsetto "-").
9. Scatola fusibili. 10.
Serbatoio del liquido del servosterzo.
11. Filtro dell'aria.
Verifica dei livelli
Verificare regolarmente tutti questi livelli
nel rispetto del piano di manutenzione
del Costruttore. Effettuare il rabbocco se
necessario, salvo indicazione contraria.
In caso di notevole riduzione di uno dei livelli,
far verificare il relativo circuito dalla rete
PEUGEOT o da un riparatore qualificato.
Il fluido deve corrispondere alla
motorizzazione del proprio veicolo ed
essere conforme alle raccomandazioni del
costruttore.
Quando si inter viene nel vano motore
prestare attenzione, poiché alcune zone del
motore possono essere estremamente calde
(rischio di scottature) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).
Prodotti esausti
Evitare il contatto prolungato dell'olio e dei
liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.
7
Informazioni pratiche

248

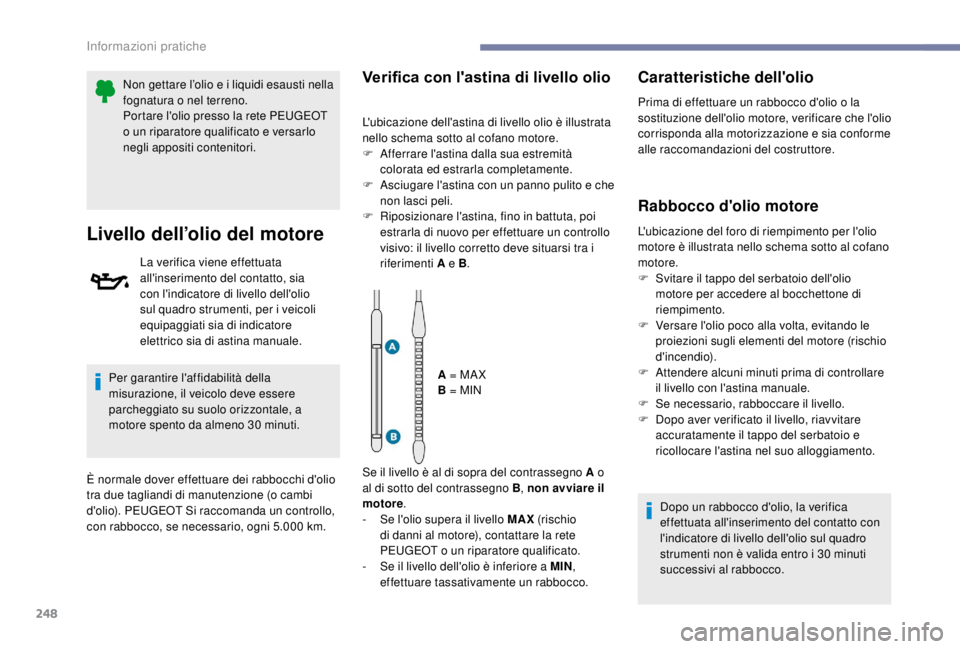

Non gettare l’olio e i liquidi esausti nella
fognatura o nel terreno.
Portare l'olio presso la rete PEUGEOT
o un riparatore qualificato e versarlo
negli appositi contenitori.
Livello dell’olio del motore
La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati sia di indicatore
elettrico sia di astina manuale.
Per garantire l'affidabilità della
misurazione, il veicolo deve essere
parcheggiato su suolo orizzontale, a
motore spento da almeno 30
minuti.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). PEUGEOT Si raccomanda un controllo,
con rabbocco, se necessario, ogni 5.000
km.
Verifica con l'astina di livello olio
L'ubicazione dell'astina di livello olio è illustrata
nello schema sotto al cofano motore.
F
A
fferrare l'astina dalla sua estremità
colorata ed estrarla completamente.
F

A
sciugare l'astina con un panno pulito e che
non lasci peli.
F

R
iposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo: il livello corretto deve situarsi tra i
riferimenti A e B .
A = MA X
B = MIN
Se il livello è al di sopra del contrassegno A o
al di sotto del contrassegno B , non avviare il
motore .
-

S
e l'olio supera il livello MAX (rischio
di danni al motore), contattare la rete
PEUGEOT o un riparatore qualificato.
-

S
e il livello dell'olio è inferiore a MIN ,
effettuare tassativamente un rabbocco.
Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che l'olio
corrisponda alla motorizzazione e sia conforme
alle raccomandazioni del costruttore.
Rabbocco d'olio motore
L'ubicazione del foro di riempimento per l'olio
motore è illustrata nello schema sotto al cofano
motore.
F

S
vitare il tappo del serbatoio dell'olio
motore per accedere al bocchettone di
riempimento.
F

V
ersare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
F

A
ttendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F

Se
necessario, rabboccare il livello.
F

D
opo aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
Dopo un rabbocco d'olio, la verifica
effettuata all'inserimento del contatto con
l'indicatore di livello dell'olio sul quadro
strumenti non è valida entro i 30
minuti
successivi al rabbocco.
Informazioni pratiche

249
Sostituzione dell'olio motore
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Per preser vare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare mai
additivi nell'olio motore.
Livello liquido dei freni
Il livello del liquido dei freni deve
essere vicino alla tacca "MA X".
Altrimenti, verificare l'usura delle
pastiglie dei freni.
Svuotamento del circuito
Consultare il il piano di manutenzione
delCostruttore per conoscere la periodicità di
questa operazione.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
Livello liquido del
servosterzo
Il livello di questo liquido deve essere vicino
alla tacca "MA X". Verificare il livello a
motore spento, in base all'indicazione sul
bocchettone di riempimento.
Livello liquido di
raffreddamento
Controllare regolarmente il livello del
liquido di raffreddamento.
Un rabbocco di questo liquido tra
due tagliandi è normale.
Per garantire l'affidabilità della misura, il
veicolo deve essere parcheggiato su suolo
orizzontale, con motore freddo.
Il livello del liquido di raffreddamento deve essere
vicino alla tacca "MA X", senza superarla.
Se il livello è prossimo o al di sotto del riferimento
"MIN", è tassativo effettuare un rabbocco.
Un livello insufficiente presenta il rischio di
danneggiare irrimediabilmente il motore.
Quando il motore è caldo, la temperatura di
questo liquido è regolata dall'elettroventola.
Il circuito di raffreddamento è in pressione,
attendere almeno un'ora dopo lo spegnimento
del motore prima di inter venire.
In caso di inter vento urgente, per evitare il
rischio di scottature, afferrare il tappo con
un panno e svitarlo di due giri per ridurre la
pressione.
Quando la pressione è diminuita, togliere il
tappo e rabboccare il livello. L'elettroventola può attivarsi anche
dopo l'arresto del motore: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
Livello liquido lavacristalli e
lavafari
Rabboccare il livello alla successiva
sosta del veicolo.
Caratteristiche del liquido
Il liquido lavacristallo deve essere rabboccato
un mix pronto all'uso.
In inverno, con temperature sotto lo zero, il
liquido antigelo deve essere utilizzato nelle dosi
corrette per preser vare gli elementi del sistema
(pompa, serbatoio, condotti, etc.).
In qualsiasi situazione è' vietato riempire con
acqua (rischio di congelamento, depositi di
calcare, etc.).
Caratteristiche del liquido
7
Informazioni pratiche

250
Livello dell'additivo del
gasolio (Diesel con filtro
antiparticolato)
Il livello minimo di questo additivo è
indicato dall'accensione di questa
spia, accompagnata da un segnale
acustico e da un messaggio sul
display del quadro strumenti.
Rabbocco
Il rabbocco di questo additivo deve essere
effettuato tassativamente e al più presto dalla
rete PEUGEOT o da un riparatore qualificato.
Controlli
Salvo indicazione contraria, controllare
questi elementi conformemente al piano di
manutenzione del Costruttore e in funzione
della motorizzazione.
Altrimenti, farli controllare dalla rete PEUGEOT
o da un riparatore qualificato.
Batteria 12 V
La batteria non necessita di
manutenzione.
Tuttavia, verificare regolarmente il
serraggio dei morsetti avvitati (per le
versioni senza fascetta rapida) e lo
stato di pulizia dei collegamenti.
Per ulteriori informazioni e precauzioni
da adottare prima di qualsiasi inter vento
sulla batteria 12


V, consultare la sezione
corrispondente.
Filtro, aria
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questo
elemento. In funzione del tipo di ambiente circostante
(atmosfera polverosa, ecc.) e dell’uso del
veicolo (guida in città, ecc.), se necessario
sostituirli più spesso
.
Filtro abitacolo
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questo
elemento.
In funzione del tipo di ambiente circostante
(atmosfera polverosa, ecc.) e dell’uso del
veicolo (guida in città, ecc.), se necessario
sostituirli più spesso .
Filtro dell'olio
Sostituire il filtro dell'olio ad ogni
cambio dell'olio motore.
Consultare il il piano di
manutenzionedel Costruttore
per conoscere la periodicità di
sostituzione di questo elemento.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema
di climatizzazione e provocare odori
sgradevoli.
Informazioni pratiche

251

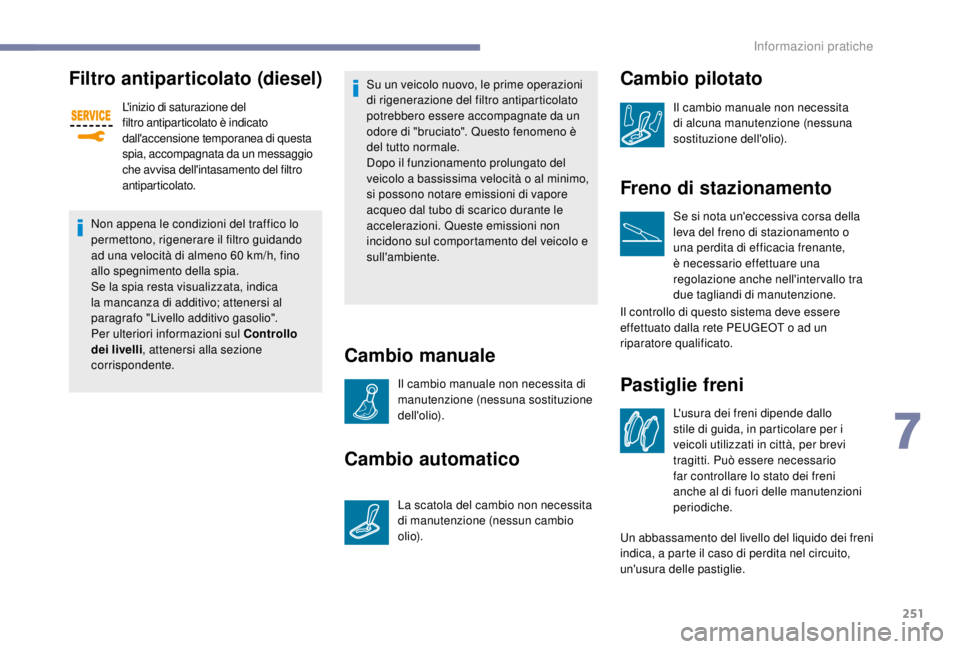

Filtro antiparticolato (diesel)
L'inizio di saturazione del
filtro antiparticolato è indicato
dall'accensione temporanea di questa
spia, accompagnata da un messaggio
che avvisa dell'intasamento del filtro
antiparticolato.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità di almeno 60
km/h, fino
allo spegnimento della spia.
Se la spia resta visualizzata, indica
la mancanza di additivo; attenersi al
paragrafo "Livello additivo gasolio".
Per ulteriori informazioni sul Controllo
dei livelli , attenersi alla sezione
corrispondente. Su un veicolo nuovo, le prime operazioni
di rigenerazione del filtro antiparticolato
potrebbero essere accompagnate da un
odore di "bruciato". Questo fenomeno è
del tutto normale.
Dopo il funzionamento prolungato del
veicolo a bassissima velocità o al minimo,
si possono notare emissioni di vapore
acqueo dal tubo di scarico durante le
accelerazioni. Queste emissioni non
incidono sul comportamento del veicolo e
sull'ambiente.
Cambio manuale
Il cambio manuale non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Cambio automatico
La scatola del cambio non necessita
di manutenzione (nessun cambio
olio).
Pastiglie freni
L'usura dei freni dipende dallo
stile di guida, in particolare per i
veicoli utilizzati in città, per brevi
tragitti. Può essere necessario
far controllare lo stato dei freni
anche al di fuori delle manutenzioni
periodiche.
Un abbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie.
Cambio pilotato
Il cambio manuale non necessita
di alcuna manutenzione (nessuna
sostituzione dell'olio).
Freno di stazionamento
Se si nota un'eccessiva corsa della
leva del freno di stazionamento o
una perdita di efficacia frenante,
è necessario effettuare una
regolazione anche nell'intervallo tra
due tagliandi di manutenzione.
Il controllo di questo sistema deve essere
effettuato dalla rete PEUGEOT o ad un
riparatore qualificato.
7
Informazioni pratiche

252
Usura dei dischi freno
Per qualsiasi informazione relativa
al controllo dello stato di usura
dei dischi freno, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Utilizzare solo prodotti raccomandati
da PEUGEOT o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di organi
importanti come il circuito di frenata,
PEUGEOT seleziona e propone prodotti
specifici.
Dopo un lavaggio del veicolo, sui dischi
e sulle piastre freni si formano umidità o
brina (in condizioni invernali): l'efficacia
dei freni potrebbe diminuire. Dare qualche
colpo di freno per eliminare l'umidità o la
brina dai freni.

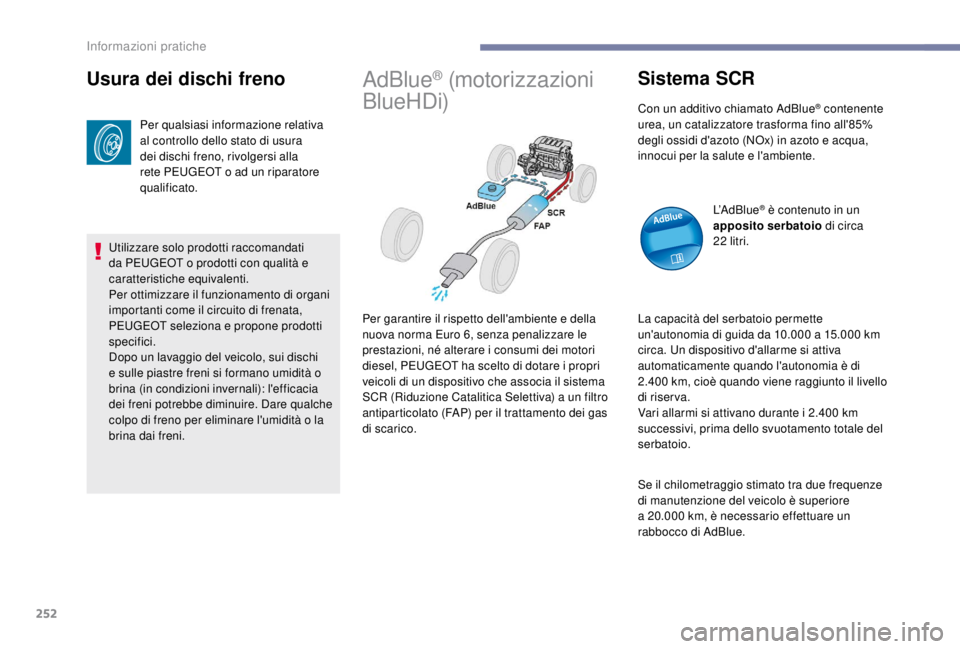

AdBlue® (motorizzazioni
BlueHDi)
Per garantire il rispetto dell'ambiente e della
nuova norma Euro 6, senza penalizzare le
prestazioni, né alterare i consumi dei motori
diesel, PEUGEOT ha scelto di dotare i propri
veicoli di un dispositivo che associa il sistema
SCR (Riduzione Catalitica Selettiva) a un filtro
antiparticolato (FAP) per il trattamento dei gas
di scarico.
Sistema SCR
Con un additivo chiamato AdBlue® contenente
urea, un catalizzatore trasforma fino all'85%
degli ossidi d'azoto (NOx) in azoto e acqua,
innocui per la salute e l'ambiente.
L’AdBlue
® è contenuto in un
apposito serbatoio di circa
22

litri.
La capacità del serbatoio permette
un'autonomia di guida da 10.000
a 15.000 km
circa. Un dispositivo d'allarme si attiva
automaticamente quando l'autonomia è di
2.400

km, cioè quando viene raggiunto il livello
di riserva.
Vari allarmi si attivano durante i 2.400
km
successivi, prima dello svuotamento totale del
serbatoio.
Se il chilometraggio stimato tra due frequenze
di manutenzione del veicolo è superiore
a 20.000

km, è necessario effettuare un
rabbocco di AdBlue.
Informazioni pratiche

253

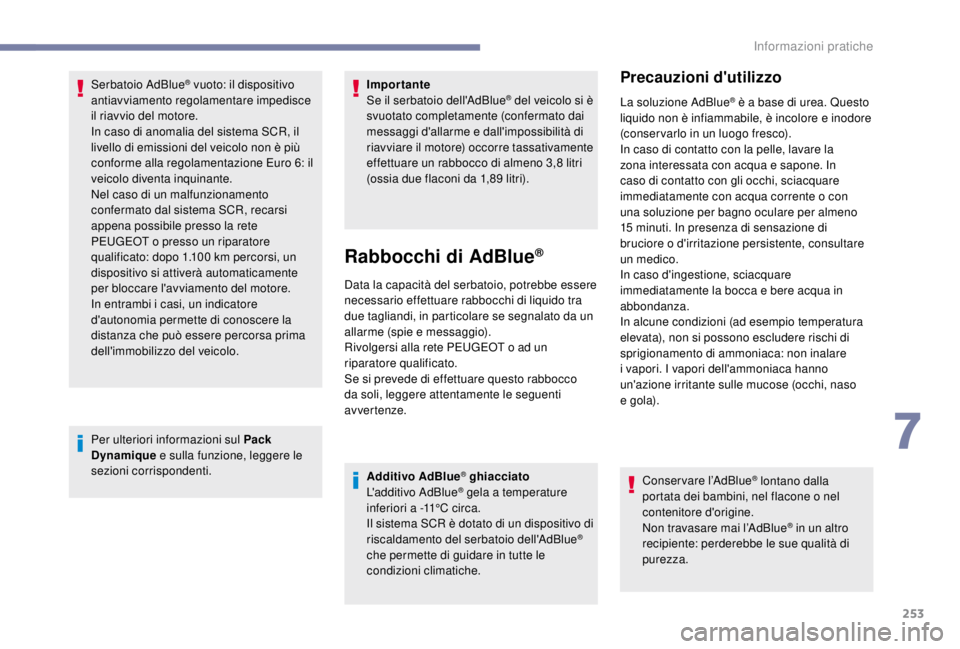

Serbatoio AdBlue® vuoto: il dispositivo
antiavviamento regolamentare impedisce
il riavvio del motore.
In caso di anomalia del sistema SCR, il
livello di emissioni del veicolo non è più
conforme alla regolamentazione Euro 6: il
veicolo diventa inquinante.
Nel caso di un malfunzionamento
confermato dal sistema SCR, recarsi
appena possibile presso la rete
PEUGEOT o presso un riparatore
qualificato: dopo 1.100
km percorsi, un
dispositivo si attiverà automaticamente
per bloccare l'avviamento del motore.
In entrambi i casi, un indicatore
d'autonomia permette di conoscere la
distanza che può essere percorsa prima
dell'immobilizzo del veicolo.
Per ulteriori informazioni sul Pack
Dynamique e sulla funzione, leggere le
sezioni corrispondenti.
Rabbocchi di AdBlue®
Data la capacità del serbatoio, potrebbe essere
necessario effettuare rabbocchi di liquido tra
due tagliandi, in particolare se segnalato da un
allarme (spie e messaggio).
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Se si prevede di effettuare questo rabbocco
da soli, leggere attentamente le seguenti
avvertenze. Importante
Se il serbatoio dell'AdBlue
® del veicolo si è
svuotato completamente (confermato dai
messaggi d'allarme e dall'impossibilità di
riavviare il motore) occorre tassativamente
effettuare un rabbocco di almeno 3,8
litri
(ossia due flaconi da 1,89

litri).
Additivo AdBlue
® ghiacciato
L'additivo AdBlue® gela a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un dispositivo di
riscaldamento del serbatoio dell'AdBlue
®
che permette di guidare in tutte le
condizioni climatiche.
Precauzioni d'utilizzo
La soluzione AdBlue® è a base di urea. Questo
liquido non è infiammabile, è incolore e inodore
(conser varlo in un luogo fresco).
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con
una soluzione per bagno oculare per almeno
15

minuti. In presenza di sensazione di
bruciore o d'irritazione persistente, consultare
un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare
i vapori. I vapori dell'ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso
e gola).
Conservare l’AdBlue
® lontano dalla
portata dei bambini, nel flacone o nel
contenitore d'origine.
Non travasare mai l’AdBlue
® in un altro
recipiente: perderebbe le sue qualità di
purezza.
7
Informazioni pratiche

254

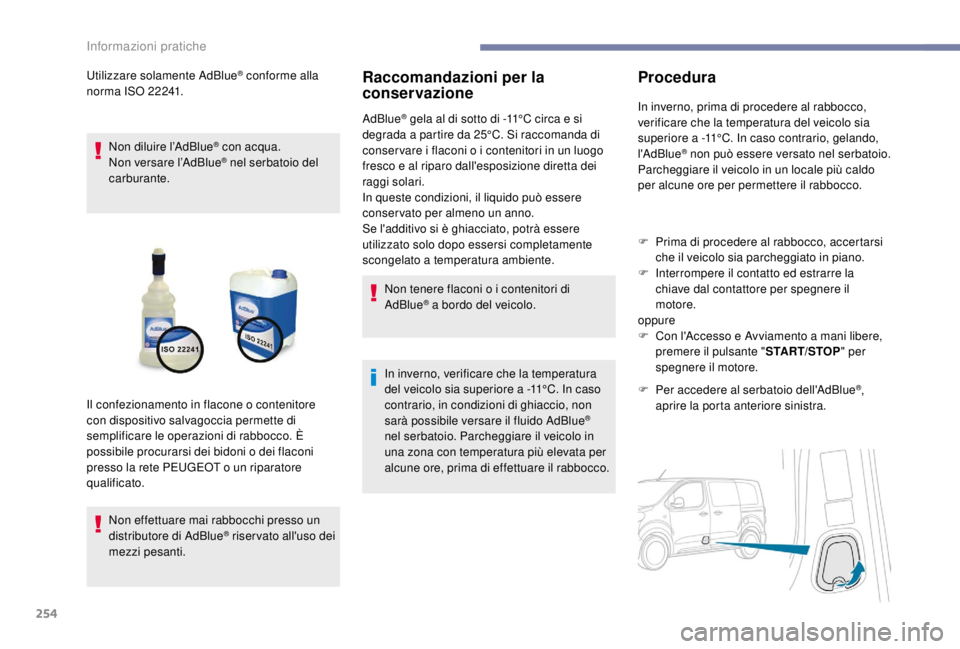

Utilizzare solamente AdBlue® conforme alla
norma ISO 22241.
Non diluire l’AdBlue
® con acqua.
Non versare l’AdBlue® nel serbatoio del
carburante.
Non effettuare mai rabbocchi presso un
distributore di AdBlue
® riser vato all'uso dei
mezzi pesanti.
Raccomandazioni per la
conservazione
AdBlue® gela al di sotto di -11°C circa e si
degrada a partire da 25°C. Si raccomanda di
conser vare i flaconi o i contenitori in un luogo
fresco e al riparo dall'esposizione diretta dei
raggi solari.
In queste condizioni, il liquido può essere
conser vato per almeno un anno.
Se l'additivo si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
Non tenere flaconi o i contenitori di
AdBlue
® a bordo del veicolo.
In inverno, verificare che la temperatura
del veicolo sia superiore a -11°C. In caso
contrario, in condizioni di ghiaccio, non
sarà possibile versare il fluido AdBlue
®
nel serbatoio. Parcheggiare il veicolo in
una zona con temperatura più elevata per
alcune ore, prima di effettuare il rabbocco.
Il confezionamento in flacone o contenitore
con dispositivo salvagoccia permette di
semplificare le operazioni di rabbocco. È
possibile procurarsi dei bidoni o dei flaconi
presso la rete PEUGEOT o un riparatore
qualificato.
Procedura
In inverno, prima di procedere al rabbocco,
verificare che la temperatura del veicolo sia
superiore a -11°C. In caso contrario, gelando,
l'AdBlue
® non può essere versato nel serbatoio.
Parcheggiare il veicolo in un locale più caldo
per alcune ore per permettere il rabbocco.
F

P

rima di procedere al rabbocco, accertarsi
che il veicolo sia parcheggiato in piano.
F

I

nterrompere il contatto ed estrarre la
chiave dal contattore per spegnere il
motore.
oppure
F

C

on l'Accesso e Avviamento a mani libere,
premere il pulsante " START/STOP" per
spegnere il motore.
F

Pe

r accedere al serbatoio dell'AdBlue
®,
aprire la porta anteriore sinistra.
Informazioni pratiche
