Предохранители
Техническое обслуживание автомобиля 10-31
10
E01008002284
Таблица расположения предохранителей в блоке ,
находящемся в моторном отсеке
Блок предохранителей
На оборотной стороне крышки блока предохранителей
№ОбозначениеЗащищаемая цепьНоминальный
ток
1 Стояночный
тормоз
с электроприводом 30 A
*
2 Стояночный
тормоз
с электроприводом 30 A
*
3 Антиблокировочная

система тормозов 40 A
*
4 Антиблокировочная

система тормозов 30 A
*
5 Электропривод сидений 30 A*
6 Обогрев сидений 30 A
7 Стартер30 A*
8 Обогрев
обода рулевого
коле с а 15 A
9 Омыватель фар 20 А
10 Звуковой
сигнал проти -
воугонной системы 20
А
11 Автоматическая
коробка
передач 20
А
12 Звуковой сигнал 10 А
13 Солнцезащитная шторка 20 A
14 Противотуманные фары 15 A
15 Дневные ход
овые огни 10 А
16 Кондиционер 10 A

Предохранители
10-32Техническое обслуживание автомобиля
10
* Плавкая вставка
 В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать .
 В приведенной выше таблице указаны основные цепи, защи-
щаемые каждым предохранителем .
17
Блок
управления
двигателем 7,5 A
18 Генератор7,5 A
19 Электродвигатель
вен -
тилятора системы
охлаждения двигателя 40 A
*
20 Ус и л и т е л ь

ауд ио с ис те мы 30 A
21 – ––
22 IOD Устройство
ввода -вывода 30 A
23 Электродвигатель
вен -
тилятора конденсатора 30 A
*
24 Датчик
заряда аккумуля -
тор

ной батареи 7,5 A
25 / Стояночный
тормоз
с электроприводом /
Адаптивный круиз -ко н-
троль (ACC) 7,5 A
26 Фара
дальнего света
(правая) 10
А
27 Фара
дальнего света
( левая ) 10
А
28 Привод

турбонагнетателя 20 A
№ОбозначениеЗащищаемая
цепьНоминальный
ток
29 Цепь
питания электроо -
борудования двигателя 20 A
30 Топливный насос 15 A
31 Катушка зажигания 10 А
32 Форсунка20 A
33 Привод
дроссельной
заслонки 15 A
#1 – Запасной

предохранитель 10 A
#2 – Запасной

предохранитель 15 A
#3 – Запасной

предохранитель 20
А
№ОбозначениеЗащищаемая цепьНоминальный
ток

Предохранители
Техническое обслуживание автомобиля 10-33
10
В блоке предохранителей отсутствуют запасные предохранители
на 7,5 А, 25 А и 30 А. Если один из предохранителей указанных
номиналов перегорит , их можно заменить следующими :
7,5 А: запасным предохранителем на 10 А
25 A: запасным предохранителем на 20 А
30 A: предохранителем на 30 А из цепи усилителя аудиоси -
стемы
После установки запасных предохранителей при первой возмож -
ности замените их предохранителями требуемого номинала .
E01008101448 E01007802012
1.
Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
вположение LOCK или включите режим работы OFF.
2. Извлеките из крышки блока предохранителей в моторном
отсеке съемник предохранителей (А ).
3. По таблице номинальных токов предохранителей проверьте
соответствие предохранителя , относящегося к неисправной
цепи.
Цветовая кодировка предохранителей
Номинальный токЦвет
7,5 А Коричневый
10 АКрасный
15 A Синий
20 АЖелтый
25 A Бесцветный (белый )
30 A Зеленый
(ножевой ) /
розовый (плавкая вставка )
40 А Зеленый (плавкая вставка )
Замена предохранителей

Предохранители
10-34Техническое обслуживание автомобиля
10
4. С помощью съемника вставьте в то же гнездо в блоке предо -
хранителей новый предохранитель , рассчитанный на тот же
номинальный ток .
B
Исправный предохранитель
C Перегоревший предохранитель
ПРИМЕЧАНИЕ
 Если какое -либо электрооборудование не работает , а относящийся
к нему предохранитель исправен , возможна неисправность в элек -
трооборудовании или в каком -либо другом месте . Рекомендуется
проверить автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
 Если новый предохранитель через непродолжительное время пере -
горает вновь , рекомендуется проверить электрическую цепь авто -
мобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
 Запрещается устанавливать предохранитель , рассчитанный
на больший ток , а также самодельные соединения из проводов ,
фольги и т . п . Это может привести к перегреву проводов и возгора -
нию .

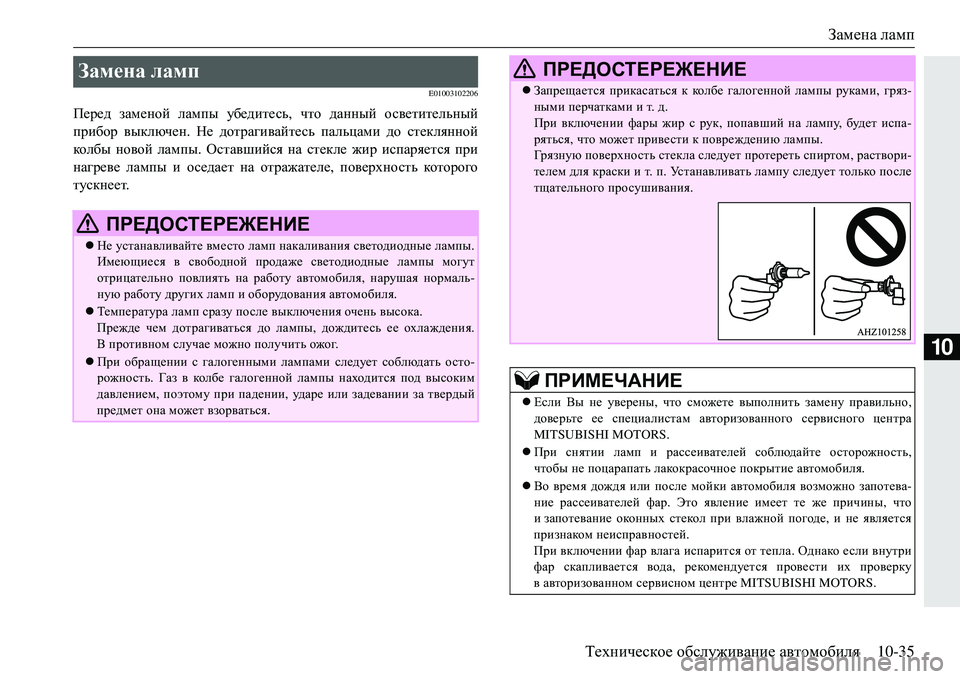

Замена ламп
Техническое обслуживание автомобиля 10-35
10
E01003102206
Перед заменой лампы убедитесь , что данный осветительный
прибор выключен . Не дотрагивайтесь пальцами до стеклянной
кол б ы новой лампы . Оставшийся на стекле жир испаряется при
нагреве лампы и оседает на отражателе , поверхность кото ро го
тускнеет .
Замена ламп
ПРЕДОСТЕРЕЖЕНИЕ
 Не устанавливайте вместо ламп накаливания светодиодные лампы .
Имеющиеся в свободной продаже светодиодные лампы могут
отрицательно повлиять на работу автомобиля , нарушая нормаль -
ную работу других ламп и оборудования автомобиля .
Температура ламп сразу после выключения очень высока .
Прежде чем дотрагиваться до лампы , дождитесь ее охлаждения .
Впротивном случае можно получить ожог .
При обращении с галогенными лампами следует соблюдать осто-
рожность . Газ в кол бе галогенной лампы находится под высоким
давлением , поэтому при падении , уд а р е или задевании за твердый
предмет она может взорваться .
Запрещается прикасаться к кол бе галогенной лампы руками, гряз -
ными перчатками и т . д .
При включении фары жир с рук , попавший на лампу , будет испа -
ряться , что может привести к повреждению лампы .
Гр я з н у ю поверхность стекла следует протереть спиртом , раствори -
телем для краски и т . п . Ус т а н а в л и в а т ь лампу следует только после
тщательного просушивания .
ПРИМЕЧАНИЕ
Если Вы не уверены , что сможете выполнить замену правильно ,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
 При снятии ламп и рассеивателей соблюдайте осторожность ,
чтобы не поцарапать лакокрасочное покрытие автомобиля .
 Во время дождя или после мойки автомобиля возможно запотева -
ние рассеивателей фар . Это явление имеет те же причины , что
и запотевание оконных сте
кол при влажной погоде , и не является
признаком неисправностей.
При включении фар влага испарится от тепла . Однако если внутри
фар скапливается вода , рекомендуется провести их проверку
в авторизованном сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ

Замена ламп
10-36 Техническое обслуживание автомобиля
10
E01003201532
E01003305384
В скобках указан тип лампы .
Расположение и номинальная мощность ламп
ПРЕДОСТЕРЕЖЕНИЕ
 Для замены следует использовать новую лампу того же типа , той
же мощности и того же цвета .
При установке неподходящей лампы лампа может выйти из строя ,
либо может не включиться или привести к возгоранию автомобиля .
Наружные световые приборы
Передняя часть
автомобиля
1 Фары
С галогенными лампами : 55 Вт (HIR2)
Светодиодные : −
2 Передние габаритные огни / дневные ходовые огни: −
3 Передние указатели поворота : 21 Вт (PY21W)
4 Противотуманные фары *: 35 Вт (H8)
5 Боковые повторители указателей поворота : −
ПРИМЕЧАНИЕ
 В нижеперечисленных световых приборах вместо ламп накалива -
ния используются светодиоды.
Для ремонта или замены ламп в этих световых приборах обрати-
тесь в авторизованный сервисный центр MITSUBISHI MOTORS.
• Фары (со светодиодной лампой)
• Передние габаритные огни / дневные ходовые огни
• Боковые повторители указателей поворота (на наружных зеркалах
заднего вида )

Замена ламп
Техническое обслуживание автомобиля 10-37

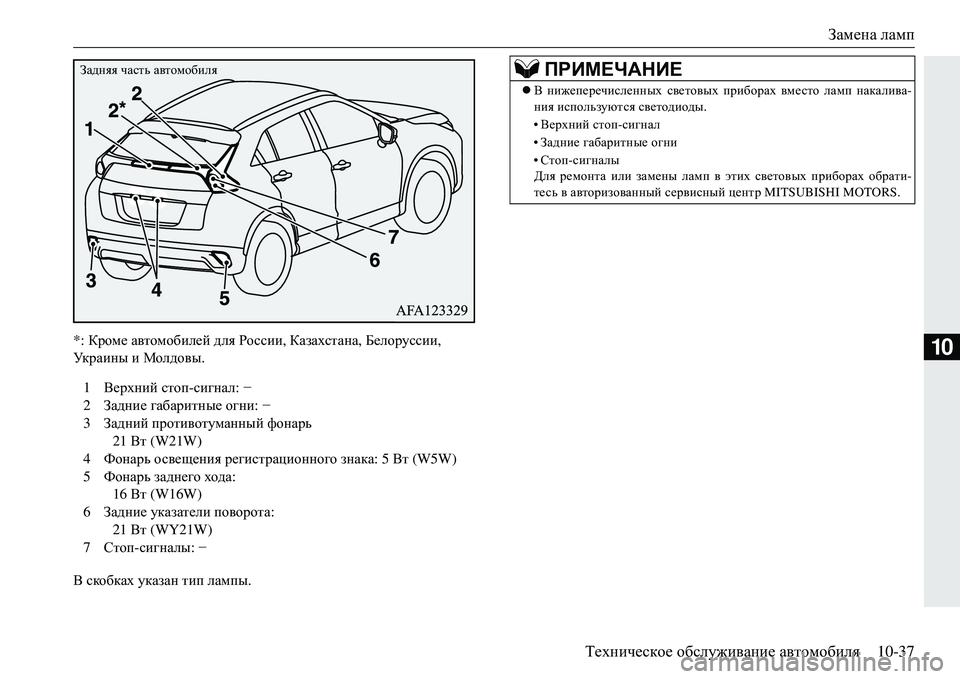

10*: Кроме автомобилей для Ро ссии , Казахстана , Белоруссии,
Украины и Молдовы .
В скобках указан тип лампы .
1
Верхний стоп -сигнал : −
2 Задние габаритные огни: −
3 Задний противотуманный фонарь
21 Вт (W21W)
4 Фонарь освещения регистрационного знака : 5 Вт (W5W)
5 Фонарь заднего хода :
16 Вт (W16W)
6 Задние указатели поворота :
21 Вт (WY21W)
7 Стоп -сигналы : −
Задняя часть автомобиляПРИМЕЧАНИЕ
 В нижеперечисленных световых приборах вместо ламп накалива -
ния используются светодиоды .
• Верхний стоп -сигнал
• Задние габаритные огни
• Стоп -сигналы
Для ремонта или замены ламп в этих световых приборах обрати-
тесь в авторизованный сервисный центр MITSUBISHI MOTORS.

Замена ламп
10-38 Техническое обслуживание автомобиля
10
E01003403668

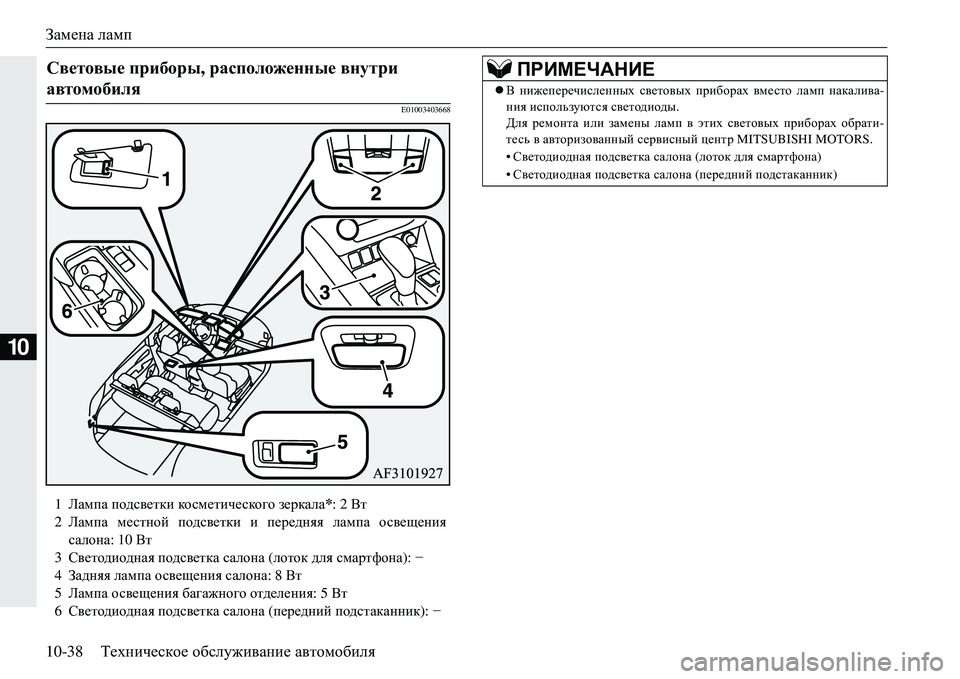

Световые приборы , расположенные внутри
автомобиля
1Лампа подсветки ко с м ет и че с ко го зеркала *: 2 Вт
2 Лампа местной подсветки и передняя лампа освещения
салона : 10 Вт
3 Светодиодная подсветка салона (лоток для смартфона ): −
4 Задняя лампа освещения салона : 8 Вт
5 Лампа освещения багажного отделения: 5 Вт
6 Светодиодная подсветка салона (передний подстаканник ): −
ПРИМЕЧАНИЕ
 В нижеперечисленных световых приборах вместо ламп накалива -
ния используются светодиоды.
Для ремонта или замены ламп в этих световых приборах обрати-
тесь в авторизованный сервисный центр MITSUBISHI MOTORS.
• Светодиодная подсветка салона (лоток для смартфона )
• Светодиодная подсветка салона (передний подстаканник )
