2018 MITSUBISHI ECLIPSE CROSS Руководство по эксплуатации и техобслуживанию (in Russian)

5
Органы управления и контрольно -измерительные приборы
Контрольно -измерительные приборы ...........................................5-2
Многофункциональный дисплей ..................................................5-4
Контрольные лампы , лампы , предупреждающие
о неисправностях , список сообщений
информационного окна ............................................................5-32
Контрольные лампы .....................................................................5-59
Лампы, предупреждающие о неисправностях ...........................5-60
Список сообщений информационного окна ...............................5-63
Проекционный дисплей (HUD)* .................................................5-65
Включатель световых приборов ..................................................5-74
Корректор света фар .....................................................................5-86
Переключатель указателей поворота ..........................................5-88
Включатель аварийной световой сигнализации ........................5-89
Включатель режима ECO* ...........................................................5-90
Включатель противотуманных фар изаднего
противотуманного фонаря ........................................................5-91
Переключатель очистителя и омывателя ветрового стекла......
5-93
Включатель обогрева заднего стекла ........................................5-100
Включатель обогрева ветрового стекла* ..................................5-101
Включатель обогрева обода рулевого коле с а * .........................5-102
Включатель звукового сигнала ..................................................5-103

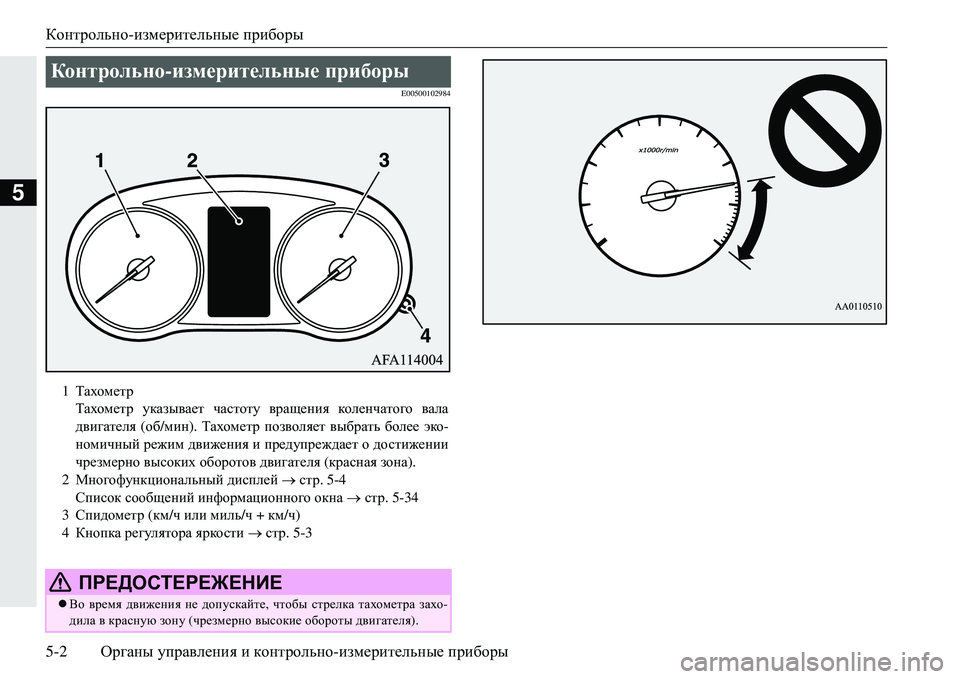

Контрольно-измерительные приборы
5-2 Органы управления и контрольно -измерительные приборы
5
E00500102984
Контрольно -измерительные приборы
1Тахометр
Тахометр указывает частоту вращения коленчатого вала
двигателя (об /мин ). Тахометр позволяет выбрать более эко -
номичный режим движения и предупреждает о достижении
чрезмерно высоких оборотов двигателя (красная зона ).
2 Многофункциональный дисплей  стр .5-4
Список сообщений информационного окна  стр .5-34
3 Спидометр (км /ч или миль /ч + км /ч )
4 Кнопка регулятора яркости  стр .5
-3
ПРЕДОСТЕРЕЖЕНИЕ
 Во время движения не допускайте , чтобы стрелка тахометра захо -
дила в красную зону (чрезмерно высокие обороты двигателя ).

Контрольно-измерительные приборы
Органы управления и контрольно -измерительные приборы 5-3
5
E00531301233
При каждом нажатии этой кнопки регулятора яркости раздается
звуковой сигнал и изменяется яркость подсветки панели
приборов .
Регулировка яркости подсветки панели
приборов
1Яркость подсветки
2 Кнопка регулятора яркости
ПРИМЕЧАНИЕ
 Имеется 8 уровней яркости при включенных и при выключенных
габаритных фонарях соответственно .
 Яркость подсветки панели приборов регулируется автоматически ,
в зависимости от освещенности на улице .
 При повороте ключа зажигания в положение OFF или включении
режима работы OFF установленный уровень яркости подсветки
сохраняется .
 Если нажать и уд е р ж и в ат ь кнопку около 2 секунд при включенных
габаритных фонарях, яркость подсветки из
менится на максималь -
ную . Если снова нажать и уд е р ж и ват ь кнопку около 2 секунд или
более , восстановится предыдущий уровень яркости подсветки .
На автомобилях , оборудованных системой Smartphone Link Display
Audio или коммуникационной системой Mitsubishi (MMCS),
режим яркости экрана может не переключиться в ночной , если
выбрана максимальная яркость подсветки панели приборов .

Многофункциональный дисплей
5-4 Органы управления и контрольно -измерительные приборы
5
E00519903057
Для выполнения настройки остановите автомобиль в безопасном
месте .
На многофункциональном дисплее отображаются следующие
окна : окно предупреждающих сообщений, одометр , счетчик
суточного пробега, средний и мгновенный расход топлива ,
средняя скорость и т . д .
При повороте ключа зажигания в положение OFF
или включении режима работы OFF
Многофункциональный дисплей
1
символ  стр .5-10
2 Информационное окно  стр .5-7
Предупреждающее сообщение  стр .5-9
3Окно индикации незакрытых дверей  стр .5-11
4 Одометр  стр .5-13
5 Индикатор  стр .5-8

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-5
5
При повороте ключа зажигания в положение ON или включении режима работы ON
1Окно индикации режимы работы системы ко н т р ол я пол -
ного привода и курсовой устойчивости S-AWC (Super-All
Wheel Control) *  стр .6-53
2 символ  стр .5-10
3 Предупреждающее сообщение о выезде из занимаемого
ряда (LDW)*  стр .6-137
4 Окно индикации режима ECO*
 стр .5-18
5Окно индикации температуры охлаждающей жидкости
 стр .5-11
6 Одометр  стр .5-13
7 Окно индикации положения рычага переключения передач *
 стр . 6-38, 6-45
8 Окно индикации положения рычага селектора * → стр . 6-32
9 Окно индикации круиз -ко н т р ол я  стр .6-79
10Окно индикации системы адаптивного круиз-ко н т р ол я
(ACC) *  стр .6-86
11 Окно индикации системы ограничения скорости
12 Индикатор экономичного режима ECO*  стр .5-18
13 Индикатор  стр .5-8
14 Информационное окно  стр .5-8
15 Окно индикации уровня топлива в баке  стр .5-12
16
Окно индикации температуры наружного воздуха
 стр .5-13
17Окно индикации системы автоматического останова
изапуска двигателя (AS&G)*
Окно индикации выключенного состояния системы
автоматического останова и запуска двигателя (AS&G)*

Многофункциональный дисплей
5-6 Органы управления и контрольно -измерительные приборы
5
E00520001966
При каждом нажатии этих кнопок подается звуковой сигнал
и происходит смена окон , например , окно предупреждения , счет -
чик суточного пробега , средний и мгновенный расход топлива ,
запас хода .
Также с помощью кнопок переключения многофункционального
дисплея осуществляется выбор языка сообщений и единиц изме -
рения .
ПРИМЕЧАНИЕ
Единицы измерения уровня топлива и температуры наружного воз -
духа , язык сообщений и другие параметры дисплея можно изме -
нять .
См . раздел «Изменение настроек » на стр . 5-20.
Кнопки переключения
многофункционального дисплея

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-7
5
E00520202109
Нажмите кнопку для отображения информационного окна .
Далее нажмите кнопку или для переключения окон в сле -
дующем порядке .
Информационное окно (при выключенном
зажигании или включенном режиме работы
OFF)
*1При отсутствии предупреждающего сообщения
*2При наличии предупреждающего сообщения
1 Счетчик суточного пробега  стр .5-13
2 Счетчик суточного пробега  стр .5-13
3Окно системы автоматического останова и запуска
двигателя (AS&G)*
Экран степени экономичности * → стр . 5-13
4 Ко н т р оль техобслуживания  стр .5-14
5 Повторное отображение предупреждающего сообщения 
стр .5-10

Многофункциональный дисплей
5-8 Органы управления и контрольно -измерительные приборы
5
E00520702188
При повороте ключа зажигания в положение ON или включении
режима работы ON окна дисплея переключаются следующим
образом.
E00521102105
Нажмите кнопку или для переключения окон в следую -
щем порядке .
Информационное окно (при переводе ключа
зажигания из положения LOCK в положение ON
или изменении режима работы с OFF наON)
*При необходимо сти выполнения очередного техобслуживания
1 Окно , отображаемое при повороте ключа зажигания
в положение OFF или включении режима работы OFF
2 Окно проверки системы  стр .5-16
3 Окно , отображаемое при повороте ключа зажигания
в положение ON или включении режима работы ON
4 Ко н т р оль техобслуживания  стр .5-14
*
Информационное окно (при включенном
зажигании или включенном режиме работы ON)
*1
*
2
