2018 MITSUBISHI ECLIPSE CROSS Руководство по эксплуатации и техобслуживанию (in Russian)

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности
Сиденья и ремни безопасности 4-51
4
E00409102090

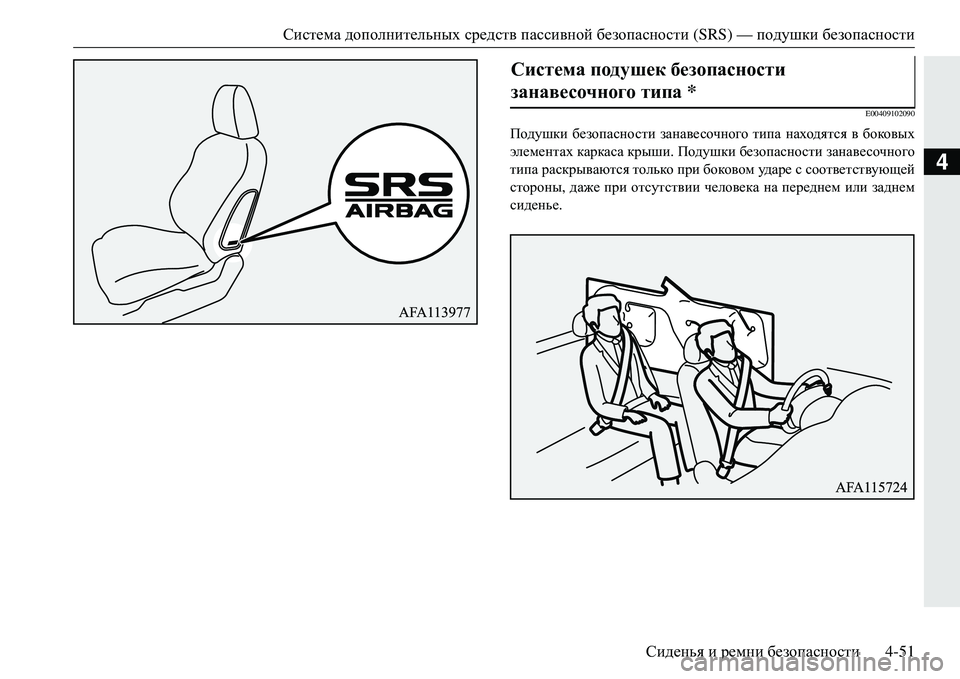

Подушки безопасности занавесочного типа находятся в боковых
элементах каркаса крыши . Подушки безопасности занавесочного
типа раскрываются только при боковом уд а р е с соответствующей
стороны , даже при отсутствии человека на переднем или заднем
сиденье .
Система подушек безопасности
занавесочного типа *

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности
4-52 Сиденья и ремни безопасности
4
E00407702773
Боковые подушки безопасности и подушки безопасности занаве -
сочного типа рассчитаны на срабатывание в случае бокового
уд а р а средней или большой силы в среднюю часть салона .
Некоторые типичные случаи показаны на рисунке . На
автомобилях , оборудованных системой экстренного реагиро-
вания при авариях ЭРА -ГЛОНАСС , ко гда блок управления поду -
шек безопасности регистрирует опрокидывание автомобиля , он
инициирует сраб
атывание подушек безопасности занавесочного
типа .
Именно ремень безопасности является основным средством
защиты при столкновении . Боковые подушки безопасности
иподушки безопасности занавесочного типа разработаны в каче -
стве дополнительного средства защиты . Поэтому для обеспече -
ния собственной безопасности и безопасности пассажиров
необходимо правильно пользоваться ремнями безопасности .
Раскрытие боковых подушек безопасности
иподушек безопасности занавесочного типа*
Боковые подушки безопасности и подушки
безопасности занавесочного типа РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях ...

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности
Сиденья и ремни безопасности 4-53

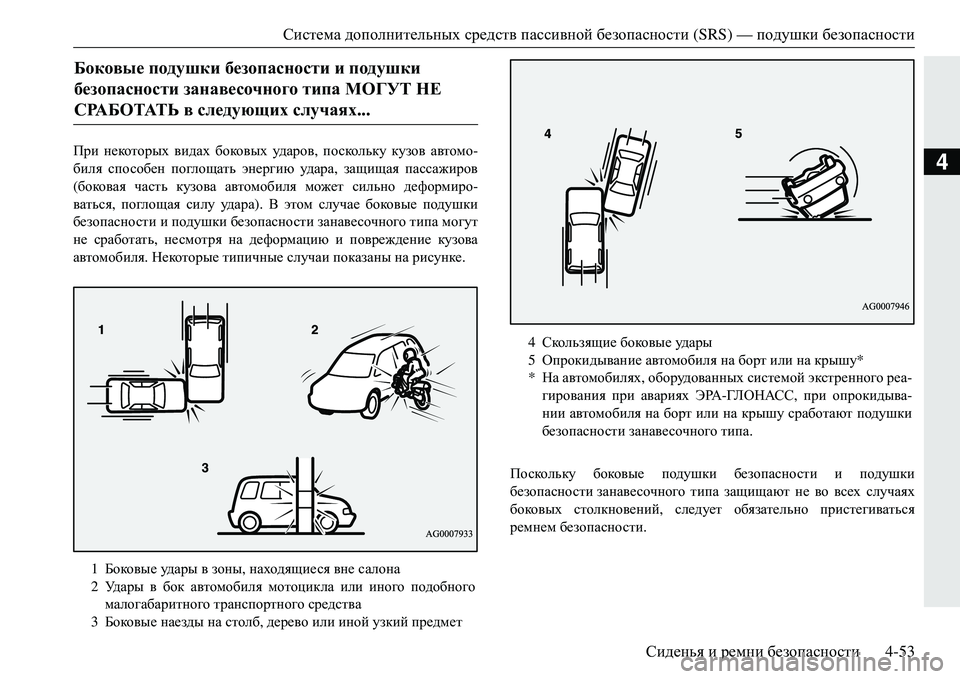

4При некоторых видах боковых ударов , поскольку кузов автомо -
биля способен поглощать энергию уд а р а , защищая пассажиров
(боковая часть кузова автомобиля может сильно деформиро -
ваться , поглощая силу уд а р а ). В этом случае боковые подушки
безопасности и подушки безопасности занавесочного типа могут
не сработать , несмотря на деформацию и повреждение кузова
автомобиля . Некоторые типичные случаи показаны на рисунке .
По
скольку боковые подушки безопасности и подушки
безопасности занавесочного типа защищают не во всех случаях
боковых столкновений , следует обязательно пристегиваться
ремнем безопасности .
Боковые подушки безопасности и подушки
безопасности занавесочного типа МОГУТ НЕ
СРАБОТАТЬ в следующих случаях ...
1Боковые уд а р ы в зоны , находящиеся вне салона
2 Уд а р ы в бок автомобиля мотоцикла или иного подобного
малогабаритного транспортного средства
3 Боковые наезды на столб , дерево или иной узкий предмет
4 Скользящие боковые уд а р ы
5 Опрокидывание автомобиля на борт или на крышу *
* На автомобилях , оборудованных системой экстренного реа-
гирования при авариях ЭРА -ГЛОНАСС , при опрокидыва -
нии автомобиля на борт или на крышу сработают подушки
безопасности занавесочного типа .

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности
4-54 Сиденья и ремни безопасности

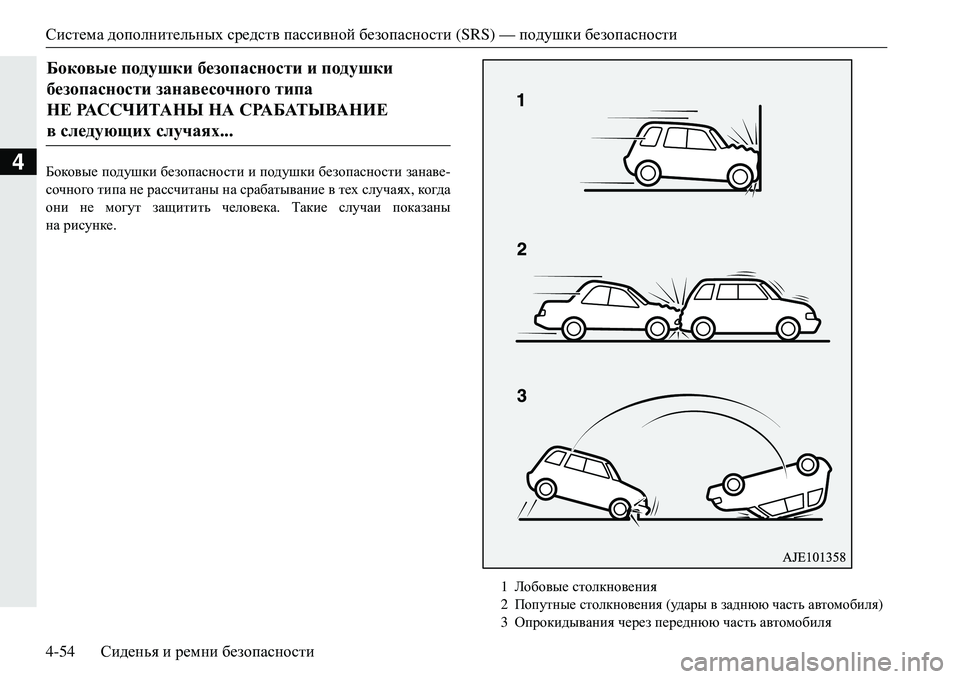

4;hdh\u_ подушки безопасности и подушки безопасности занаве -
сочного типа не рассчитаны на срабатывание в тех случаях , ко гда
они не могут защитить человека . Такие случаи показаны
на рисунке .
Боковые подушки безопасности и подушки
безопасности занавесочного типа
НЕ РАССЧИТАНЫ НА СРАБАТЫВАНИЕ
вследующих случаях ...
1Лобовые столкновения
2
Попутные столкновения (уд а р ы в заднюю часть автомобиля )
3Опрокидывания через переднюю часть автомобиля

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности
Сиденья и ремни безопасности 4-55
4

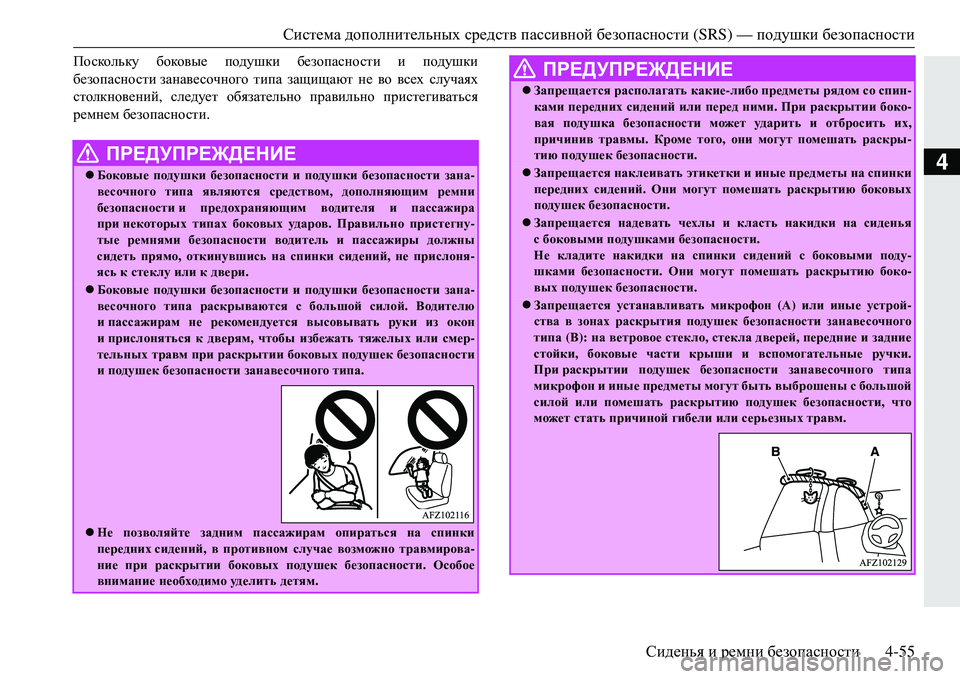

Поскольку боковые подушки безопасности и подушки
безопасности занавесочного типа защищают не во всех случаях
столкновений , следует обязательно правильно пристегиваться
ремнем безопасности .
ПРЕДУПРЕЖДЕНИЕ
 Боковые подушки безопасности и подушки безопасности зана -
весочного типа являются средством , дополняющим ремни
безопасности и предохраняющим водителя и пассажира
при некоторых типах боковых уд а р ов . Правильно пристегну-
тые ремнями безопасности водитель и пассажиры должны
сидеть прямо , откинувшись на спинки сидений, не прислоня -
ясь к стеклу или к двери .
Боковые подушки безопасности и подушки безопасности зана -
весочного типа раскрываются с большой силой . Водителю
ипассажирам не рекомендуется высовывать руки из окон
и прислоняться к дверям , чтобы избежать тяжелых или смер -
тельных травм при раскрытии боковых подушек безопасности
иподушек безопасности занавесочного типа.
Не позволяйте задним пассажирам опираться на спинки
передних сидений , в противном случае возможно травмирова -
ние при раскрытии боковых подушек безопасности . Особое
внимание необходимо уд е л и т ь детям .
Запрещается располагать какие -либо предметы рядом со спин -
ками передних сидений или перед ними. При раскрытии боко -
вая подушка безопасности может уд а р и т ь и отбросить их ,
причинив травмы . Кроме того , они могут помешать раскры -
тию подушек безопасности .
Запрещается наклеивать этикетки и иные предметы на спинки
передних сидений. Они могут помешать раскрытию боковых
подушек безопасности .
Запрещается надевать чехлы и класть накидки на сиденья
сбоковыми подушками безопасности .
Не кладите накидки на спинки сидений с боковыми поду-
шками безопасности . Они могут помешать раскрытию боко -
вых подушек безопасности .
Запрещается устанавливать микрофон (А) или иные устрой -
ства в зонах раскрытия подушек безопасности занавесочного
типа (В ): на ветровое стекло , стекла дверей , передние и задние
стойки , боковые части крыши и вспомогательные ручки .
При раскрытии подушек безопасности занавесочного типа
микрофон и иные предметы могут быть выброшены с большой
силой или помешать раскрытию подушек безопасности , что
может ст
ать причиной гибели или серьезных травм .
ПРЕДУПРЕЖДЕНИЕ

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности
4-56 Сиденья и ремни безопасности
4
E00407803250
Контрольная лампа SRS находится на приборной панели .
Система выполняет самодиагностику , а лампа сообщает о нали -
чии неисправностей . При повороте ключа зажигания в положе -
ние ON или включении режима работы ON контрольная лампа
должна включиться на несколько секунд, а затем выключиться .
Это означает , что система готова к работе .
Если в системе дополнительных средств пассивной безопасности
(SRS) или пре
днатяжителях ремней безопасности имеются
неисправности ,контрольная лампа включается и горит не мигая.
При этом на многофункциональном дисплее появится
предупреждающее сообщение .
Запрещается вешать на крючки для одежды вешалки , а также
тяжелые и острые предметы . При срабатывании подушек
безопасности занавесочного типа эти предметы будут отбро -
шены с большой силой и помешают нормальному раскрытию
подушек безопасности . Вешайте одежду прямо на крючок
( без вешалки ). Убедитесь , что в карманах одежды, которая
вешается на крючок , нет тяжелых и острых предметов.
 Не позволяйте детям опираться на переднюю дверь или близко
наклоняться к ней , даже если ребенок находится в детском
сиденье .
Также не позволяйте детям наклонять голову в зону раскры -
тия боковых подушек безопасности и подушек безопасности
занавесочного типа. При раскрытии боковых подушек
безопасности и подушек безопасности занавесочного типа ребе -
нок может быть травмирован .
Несоблюдение этих правил мо
жет стать причиной серьезной
травмы или гибели ребенка .
Рекомендуется выполнять любые работы на деталях , располо -
женных рядом с боковыми подушками безопасности и поду-
шками безопасности занавесочного типа, в авторизованном
сервисном центре MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕКонтрольная лампа / предупреждающее
сообщение системы дополнительных средств
пассивной безопасности (SRS)

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности
Сиденья и ремни безопасности 4-57
4
Для сигнализации о неисправности подушек безопасности
и преднатяжителей ремней безопасности используются одни и те
же контрольная лампа / предупреждающее сообщение системы
дополнительных средств пассивной безопасности (SRS).
E00407902922
ПРЕДУПРЕЖДЕНИЕ
 Наличие одного из следующих признаков означает , что система
дополнительных средств пассивной безопасности (SRS) и/или
преднатяжители ремней безопасности не работают надлежа -
щим образом и могут не сработать во время столкновения
или внезапно сработать при отсутствии столкновения :
•При включении зажигания или включении режима работы
ON контрольная лампа SRS не включается , либо включается
и не выключается спустя несколько секунд .
•Контрольная лампа SRS и /или предупреждающее сообщение
появляются во время движения .
Система дополнительных средств пассивной безопасности
ипреднатяжители ремней безопасности призваны снизить
опасность серьезной травмы или смерти при столкновениях .
При обнаружении описанных выше случаев Вам следует неза -
медлительно обратиться для проверки в авторизованный
сервисный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
На автомобилях , оборудованных системой экстренного
реагирования при авариях ЭРА -ГЛ О Н АС С , при срабатывании
системы ЭРА -ГЛ О Н АС С включается контрольная лампа системы
дополнительных средств пассивной безопасности (SRS).
Техническое обслуживание системы
дополнительных средств пассивной
безопасности (SRS)
ПРЕДУПРЕЖДЕНИЕ
 Рекомендуется проводить все работы по техническому обслу -
живанию системы SRS и узлов , расположенных рядом с ней ,
в авторизованном сервисном центре MITSUBISHI MOTORS.
Неправильно выполненные работы на узлах и деталях
системы SRS и электропроводке могут привести к неожидан -
ному срабатыванию подушек безопасности или выходу
системы из строя ; любой из таких случаев может стать причи -
ной тяжелых травм .
Запрещается вносить изменения в конструкцию рулевого
колеса , преднатяжителей ремней безопасности и других
элементов системы SRS. Например, замена рулевого колеса ,
изменения конструкции переднего бампера или кузова могут
неблагоприятно сказаться на функционировании системы SRS
и стать причиной травм .
При любом повреждении автомобиля рекомендуется выпол -
нить проверку системы SRS, чтобы убедиться в ее работоспо -
собности .
Запрещается вносить изменения в конструкцию передних
сидений , центральных стоек кузова и центральной консоли
автомобилей, оборудованных боковыми подушками безопасно -
сти .
Это может отрицательно сказаться на работоспособности
системы SRS и стать причиной травм.
При обнаружении надрывов, порезов , трещин и иных
повреждений обивки возле подушек безопасности необходимо
проверить систему SRS в авторизованном сервисном центре
MITSUBISHI MOTORS.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности
4-58 Сиденья и ремни безопасности
4

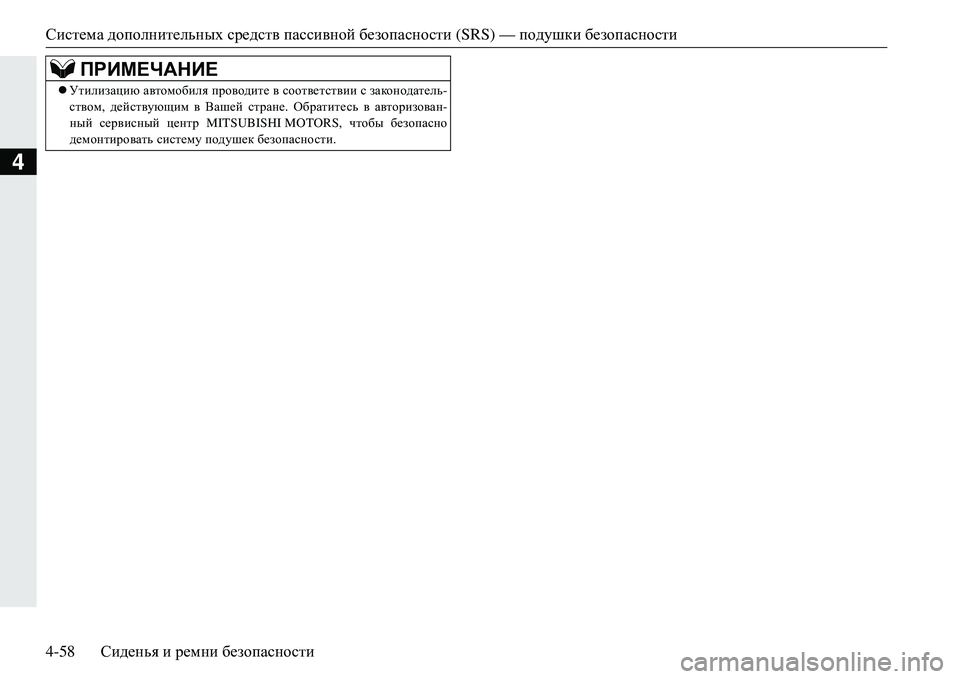

ПРИМЕЧАНИЕ
 Утилизацию автомобиля проводите в соответствии с законодатель -
ством , действующим в Вашей стране . Обратитесь в авторизован -
ный сервисный центр MITSUBISHI MOTORS, чтобы безопасно
демонтировать систему подушек безопасности .
