2018 MITSUBISHI ECLIPSE CROSS Руководство по эксплуатации и техобслуживанию (in Russian)

Система датчиков парковки (спереди /сзади )*
Начало движения и вождение автомобиля 6-153
6
В передний и задний бампер встроено 8 датчиков (А ). В зависимости от того , установлено ли на автомобиле тягово -
сцепное устройство, систему датчиков парковки можно переве -
сти в один из двух режимов : для работы с тягово -сцепным
устройством и без него . При работе в режиме «с тягово -сцепным
устройством » зона , гд е находится тягово-сцепное уст
ройство ,
исключается, и датчики не обнаруживают препятствия, находя-
щиеся в ней .
Зоны обнаружения составляют примерно 60 см (А ) от передних
иугловых датчиков и 125 см (В) от задних датчиков .
Расположение угловых и задних датчиков Зоны обнаружения
На автомобилях без тягово -сцепного устройства

Система датчиков парковки (спереди /сзади )*
6-154 Начало движения и вождение автомобиля
6
Ahgu обнаружения составляют примерно 60 см (А ) от передних
иугловых датчиков и 125 см (В) от задних датчиков . Зоны ,
в которых препятствия не обнаруживаются (С), составляют при-
мерно 20 см от бампера (D). Сведения
о том , как можно изменить конфигурацию зон обнару-
жения , приведены в разделе «Изменение зон обнаружения пре -
пятствий» на стр . 6-156.
На
автомобилях с тягово -сц
епным устройством
ПРИМЕЧАНИЕ
 Датчики не обнаруживают препятствия , находящиеся под бампе -
ром или в непосредственной близости от него . Если высота пре -
пятствия меньше , чем высота расположения датчиков , то датчики
могут сначала обнаружить препятствие , а затем «потерять » его
из виду .
ПРЕДОСТЕРЕЖЕНИЕ
 Система датчиков парковки может неверно работать в следующих
ситуациях :
•Датчики и прилегающие к ним зоны протирались рукой .
•На датчиках и прилегающих к ним зонах размещены какие -либо
наклейки или аксессуары .
•Датчики или прилегающие к ним зоны покрыты льдом, снегом
или грязью .
•При значительных перепадах температуры.
• Обледенение датчиков .
•Система воспринимает ультразвуковые сигналы от посторонних
источников (звуковые сигналы других автомобилей , звук двигате -
лей мотоциклов , звуки торможения , радиоприемники , сильный
дождь, разбрызгиваемая вода , звук цепей противоскольжения
ит .д.).
• Слишком высокая или низкая температура датчиков (после очень
долгой стоянки автомобиля под прямыми солнечными лучами
или в холодную погоду ).
•При значительном наклоне автомобиля .
•При движении автомобиля по неровной дороге (с рытвинами ,
коч ка ми , по гравийному покрытию или траве , по холмистой мест-
ности).
• Автомобиль находится слишком близко к препятствию .
•Сразу же после запуска двигателя .
Система датчиков парковки может не обнаружить следующие пре -
пятствия :
•То н к и е : проволочные сетки или тросы .
•Поглощающие звук : сугробы и т . п .
•Имеющие острый выступающий угол .

Система датчиков парковки (спереди /сзади )*
Начало движения и вождение автомобиля 6-155
6
E00648100181
Для включения системы должен быть включен режим работы
ON. При работе системы датчиков парковки включается
контрольная лампа (А). Чтобы отключить систему , нажмите
на кнопку SONAR, при этом выключится контрольная лампа (А )
системы датчиков парковки .
•Имеющие гл ад ку ю поверхность : стекло .
•Низкие : бордюрный камень и т . п .
 Если бампер подвергся уд а ру , датчики могут выйти из строя ,
исистема будет работать неправильно . Рекомендуется обратиться
для проверки системы в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
 Ко гд а датчики принимают сигналы от посторонних источников ,
соответствующая датчику зона начинает мигать с постоянной
частотой . Ко гд а датчики перестают принимать сигналы от посто -
ронних источников и возвращаются в нормальный режим работы .
ПРЕДОСТЕРЕЖЕНИЕВключение системы

Система датчиков парковки (спереди /сзади )*
6-156 Начало движения и вождение автомобиля
6

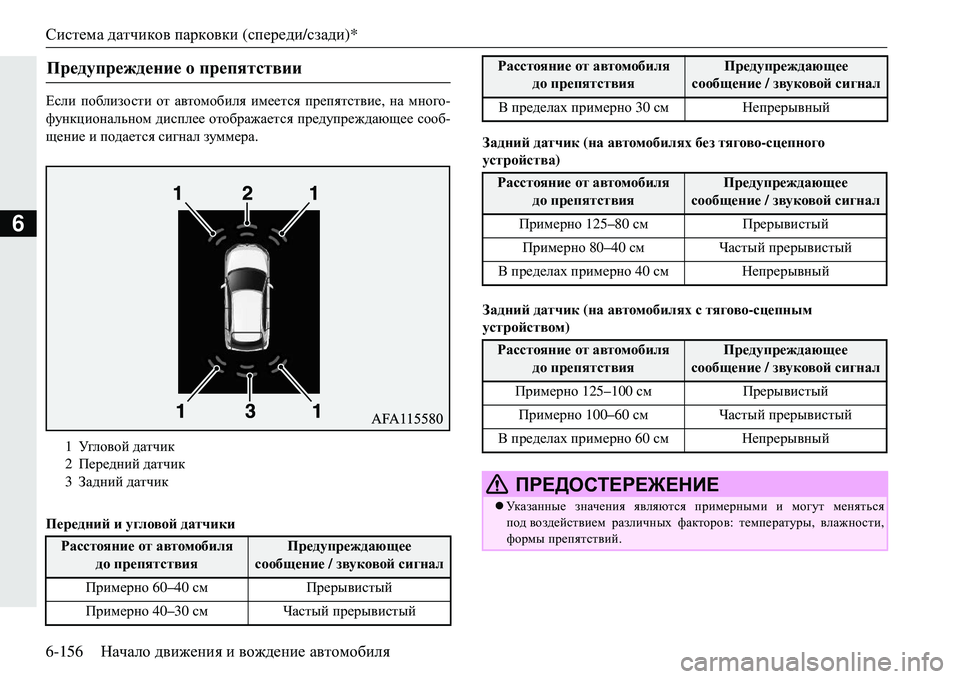

?keb поблизости от автомобиля имеется препятствие , на много-
функциональном дисплее отображается предупреждающее сооб -
щение и подается сигнал зуммера .
Передний и угловой датчики Задний
датчик (на автомобилях без тягово -сцепного
устройства )
Задний датчик (на автомобилях с тягово -сцепным
устройством )
Предупреждение о препятствии
1 Угл о в о й датчик
2 Передний датчик
3 Задний датчик
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение / звуковой сигнал
Примерно 60–40 см Прерывистый
Примерно 40–30 см Частый прерывистый
В пределах примерно 30см Непрерывный
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение / звуковой сигнал
Примерно 125–80см Прерывистый
Примерно 80–40 см Частый прерывистый
В пределах примерно 40см Непрерывный
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение / звуковой сигнал
Примерно 125–100см Прерывистый
Примерно 100–60см Частый прерывистый
В пределах примерно 60см Непрерывный
ПРЕДОСТЕРЕЖЕНИЕ
 Ук а з а н н ы е значения являются примерными и могут меняться
под воздействием различных факторов : температуры, влажности,
формы препятствий .
Расстояние от автомобиля
до препятствияПредупреждающее
сообщение / звуковой сигнал

Система датчиков парковки (спереди /сзади )*
Начало движения и вождение автомобиля 6-157
6
E00648200111
Зоны обнаружения препятствий можно изменить следующим
образом :
Отключите систему с помощью кнопки SONAR, затем нажмите
эту кнопку снова , уд е р ж и ва й т е ее примерно 3 секунды и отпу -
стите . Зуммер подаст два сигнала, подтверждая , что зоны обна -
ружения изменены .
Отключите систему с помощью кнопки SONAR, затем нажмите
эту кнопку снова , уд е р ж и ва й т е ее примерно 3 секунды и отпу -
стите . Зуммер подаст од
ин сигнал , подтверждая , что зоны обна -
ружения изменены .
ПРИМЕЧАНИЕ
Ко гд а датчики одновременно обнаруживают различные препят -
ствия , в информационном окне многофункционального дисплея
отображается примерное расположение препятствий , обнаружива -
емых каждым датчиком . При этом препятствия , расстояние
до которых меньше , отображаются приоритетно над другими обна -
руженными препятствиями и звучит сигнал зуммера , чтобы преду -
предить Вас о приближении к препятствию .
Изменение зон обнаружения препятствий
На автомобилях с тягово -сцепным устройством
На автомобилях без тягово -сцепного устройства
ПРИМЕЧАНИЕ
 Режим зоны обнаружения можно переключить , только ко гд а рычаг
селектора установлен в положение R (задний ход).
Если уд е р ж и ват ь кнопку SONAR нажатой более 10секунд , зоны
обнаружения не изменятся .
 После включения кнопкой SONAR система переходит в один
из двух режимов в зависимости от установки зон обнаружения
препятствий.
• На автомобиле без тягово -сцепного устройства
При переводе рычага селектора в положение R (задний ход )
система датчиков парковки начинает работать , даже если угловые
датчики были отключены нажатием кнопки SO
NAR.
• На автомобиле с тягово -сцепным устройством
Если датчики были отключены нажатием кнопки SONAR,
система не будет работать до тех пор , пока двигатель не будет
выключен , даже при переводе рычага селектора в положение
R( задний ход).
Чтобы вновь включить систему ультразвуковых датчиков
парковки , нажмите кнопку SONAR, либо выключите и вновь
запустите двигатель, а затем переведите рычаг с
електора в поло -
жение R (задний ход ).
ПРИМЕЧАНИЕ

Система датчиков парковки (спереди /сзади )*
6-158 Начало движения и вождение автомобиля
6
E00648300200
При возникновении неисправности в системе ультразвуковых
датчиков парковки начнет мигать окно предупреждающего сооб -
щения для соответствующего датчика , а зуммер подаст сигнал
длительностью примерно 5 секунд .
После выключения сигнала зуммера и исчезновения предупре -
ждающего сообщения контрольная лампа (А ) на кнопке SONAR
будет продолжать мигать до тех пор , пока неисправность не будет
устранена . Рекомендуется обратиться для проверки си
стемы
в авторизованный сервисный центр MITSUBISHI MOTORS.
Предупреждающее сообщение
Пример: неисправен задний угловой датчик (слева)

Видеокамера заднего вида *
Начало движения и вождение автомобиля 6-159
6
E00618402381
Видеокамера заднего вида передает изображение участка , нахо -
дящегося позади автомобиля , на дисплей коммуникационной
системы Mitsubishi (MMCS), дисплей системы Smartphone Link
Display Audio или дисплей ауд и о с и с т е м ы с сенсорным управле -
нием DISPLAY AUDIO. Диапазон
обзора видеокамеры заднего вида ограничен зонами ,
показанными на рисунке . Видеокамера не показывает область
по обеим сторонам от автомобиля , нижнюю часть заднего бам -
пера и т . п .
Во время движения задним ход
ом также контролируйте ситуа -
цию визуально .
Видеокамера заднего вида ( А) встроена в дверь багажного
отделения рядом с ручкой двери .
Видеокамера заднего вида*
ПРЕДОСТЕРЕЖЕНИЕ
 Видеокамера заднего вида является вспомогательной системой ,
позволяющей водителю обнаруживать препятствия позади
автомобиля .Дальность обзора видеокамеры ограничена , поэтому
не следует чрезмерно полагаться на нее . Следует управлять авто -
мобилем так же осторожно, как если бы он не был оснащен видео -
камерой заднего вида .
Осматривайте зону вокруг автомобиля . Не полагайтесь только
на видеокамеру заднего вида.
Диапазон обзора видеокамеры заднего вида
Расположение видеокамеры заднего вида

Видеокамера заднего вида *
6-160 Начало движения и вождение автомобиля
6
?keb при включенном зажигании либо включенном режиме
работы ON рычаг переключения передач или рычаг селектора
установлен в положение R (задний ход), вид позади автомобиля
автоматически отображается на дисплее коммуникационной
системы Mitsubishi ( ММCS), дисплее ауди о с ист ем ы Smartphone
Link Display Audio или дисплее аудио с ист ем ы с сенсорным
управлением DISPLAY AUDIO. Если переместить рычаг пере -
ключения передач или рычаг селектора в любое другое положе -
ние , дисплей вернется в обычный режим о
тображения
информации .
Диапазон обзора видеокамеры заднего вида
Как пользоваться видеокамерой заднего вида
