2018 MITSUBISHI ECLIPSE CROSS Руководство по эксплуатации и техобслуживанию (in Russian)

Замена ламп
Техническое обслуживание автомобиля 10-47
10

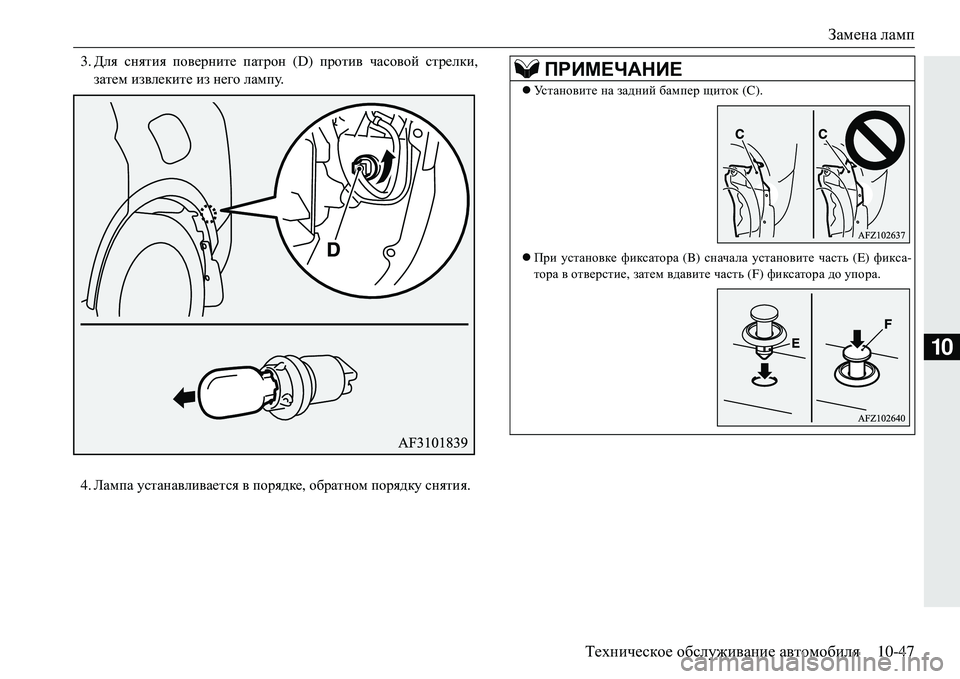

3.Для снятия поверните патрон (D) против часовой стрелки,
затем извлеките из него лампу .
4. Лампа устанавливается в порядке , обратном порядку снятия .ПРИМЕЧАНИЕ
Ус т а н о в и т е на задний бампер щиток (C).
 При установке фиксатора (B) сначала установите часть (E) фикса -
тора в отверстие, затем вдавите часть (F) фиксатора до упора .

Замена ламп
10-48 Техническое обслуживание автомобиля
10
E01004202969

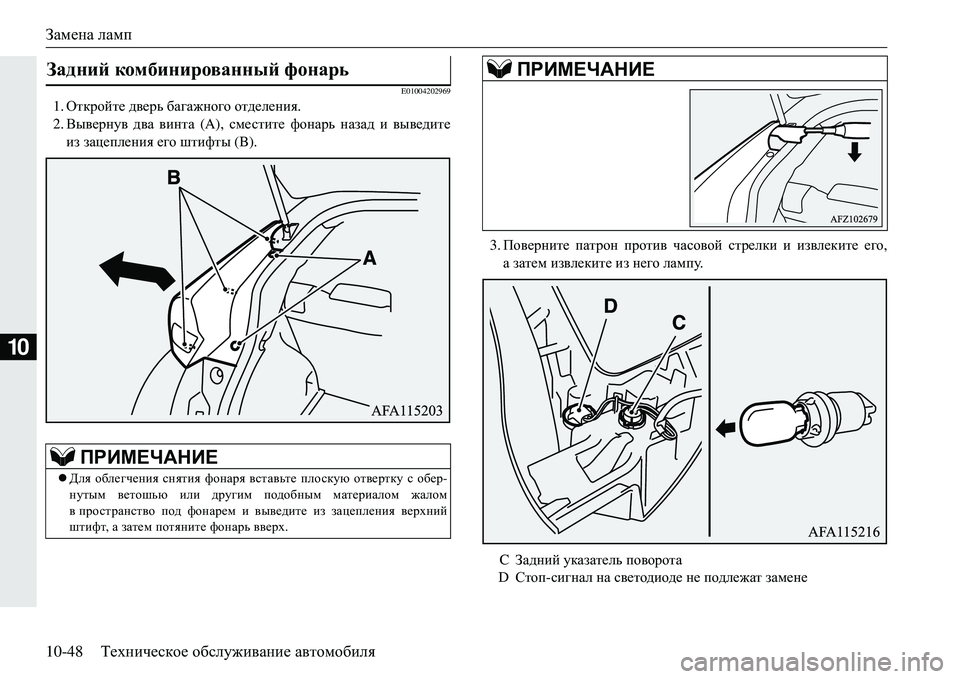

1. Откройте дверь багажного отделения.
2. Вывернув два винта (A), сместите фонарь назад и выведите
из зацепления его штифты (B).
3.Поверните патрон против часовой стрелки и извлеките его ,
азатем извлеките из него лампу .
Задний комбинированный фонарь
ПРИМЕЧАНИЕ
Для облегчения снятия фонаря вставьте плоскую отвертку с обер -
нутым ветошью или другим подобным материалом жалом
в пространство под фонарем и выведите из зацепления верхний
штифт , а затем потяните фонарь вверх.
C Задний указатель поворота
D Стоп -сигнал на светодиоде не подлежат замене
ПРИМЕЧАНИЕ

Замена ламп
Техническое обслуживание автомобиля 10-49
10
4.Лампа устанавливается в порядке , обратном порядку снятия .
E01004602312
1.Снимите фонарь (А), отжимая его в левую сторону кузова
автомобиля . 2.
Вставьте ко н е ц плоской отвертки , обернутый тканью , в вырез ,
отожмите защелку (В) в сторону и снимите рассеиватель .
ПРИМЕЧАНИЕ
В стоп -сигнале вместо лампы накаливания используется свето -
диод .
Для ремонта или замены стоп -сигнала обратитесь в авторизован -
ный сервисный центр MITSUBISHI MOTORS.
Фонарь освещения регистрационного знака

Замена ламп
10-50 Техническое обслуживание автомобиля
10

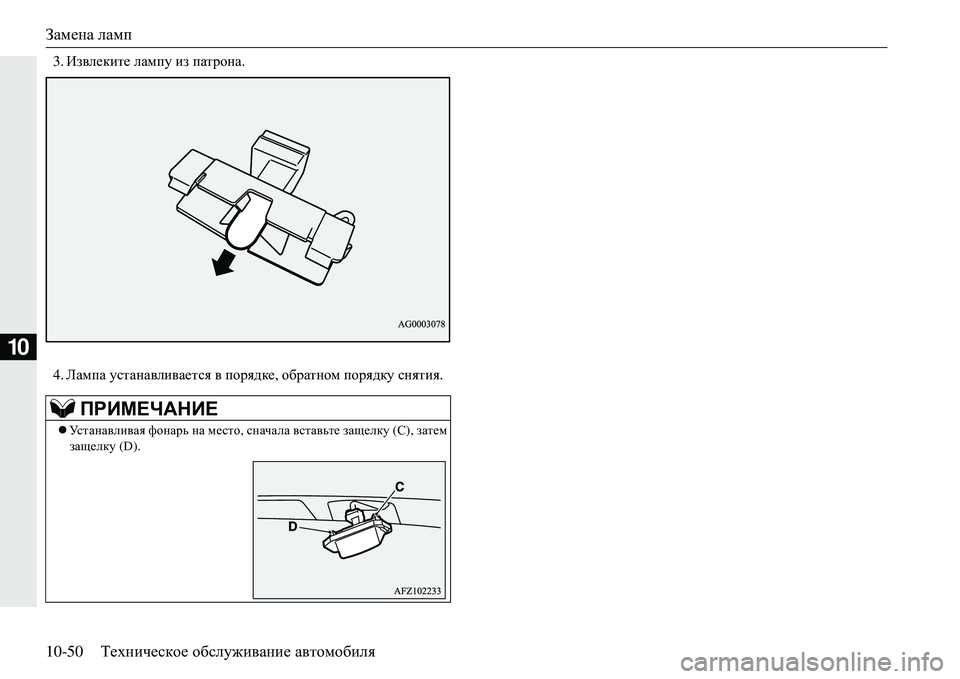

3. Извлеките лампу из патрона .
4. Лампа устанавливается в порядке , обратном порядку снятия.
ПРИМЕЧАНИЕ
 Устанавливая фонарь на место , сначала вставьте защелку (С ), затем
защелку (D).

11
Технические характеристики
Идентификационные таблички и надписи ................................. 11-2
Габаритные размеры автомобиля ................................................ 11-4
Эксплуатационные характеристики автомобиля ....................... 11-5
Весовые параметры автомобиля ................................................. 11-5
Технические характеристики двигателя ..................................... 11-8
Электрооборудование ................................................................... 11-9
Шины и кол е сн ые диски ............................................................ 11-10
Расход топлива ............................................................................ 11-10
Заправочные объемы .................................................................. 11-11

Идентификационные таблички и надписи
11-2 Технические характеристики
11
E01100105337

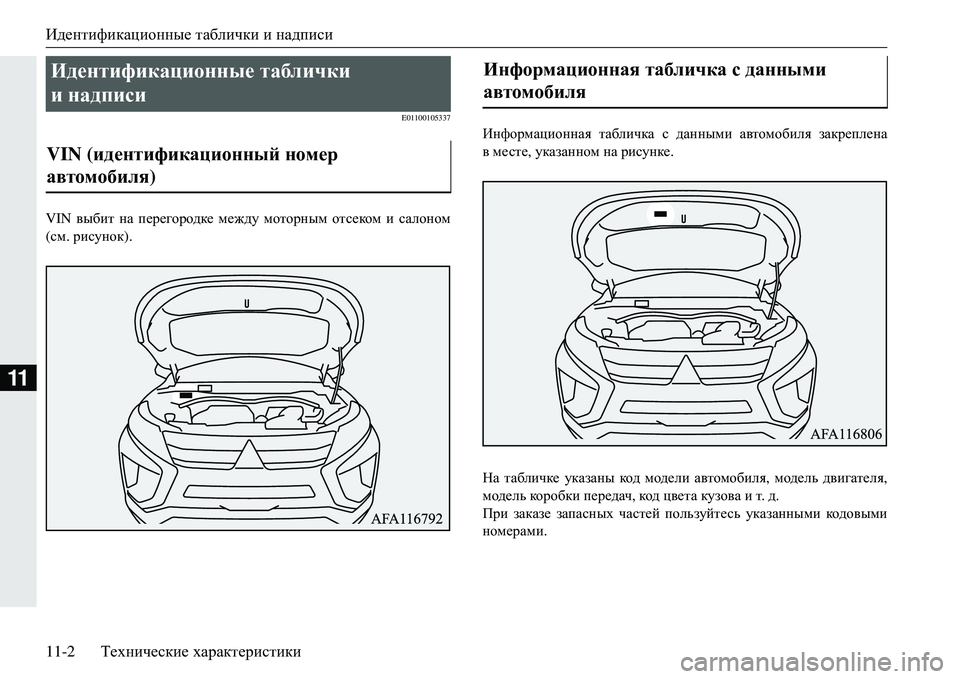

VIN выбит на перегородке между моторным отсеком и салоном
(см . рисунок ). Информационная
табличка с данными автомобиля закреплена
вместе , указанном на рисунке .
На табличке указаны код модели автомобиля , модель двигателя ,
модель коробки передач, код цвета кузова и т . д .
При заказе запасных частей пользуйтесь указанными код о в ым и
номерами .
Идентификационные таблички
и надписи
VIN (идентификационный номер
автомобиля )
Информационная табличка с данными
автомобиля

Идентификационные таблички и надписи
Технические характеристики 11-3
11

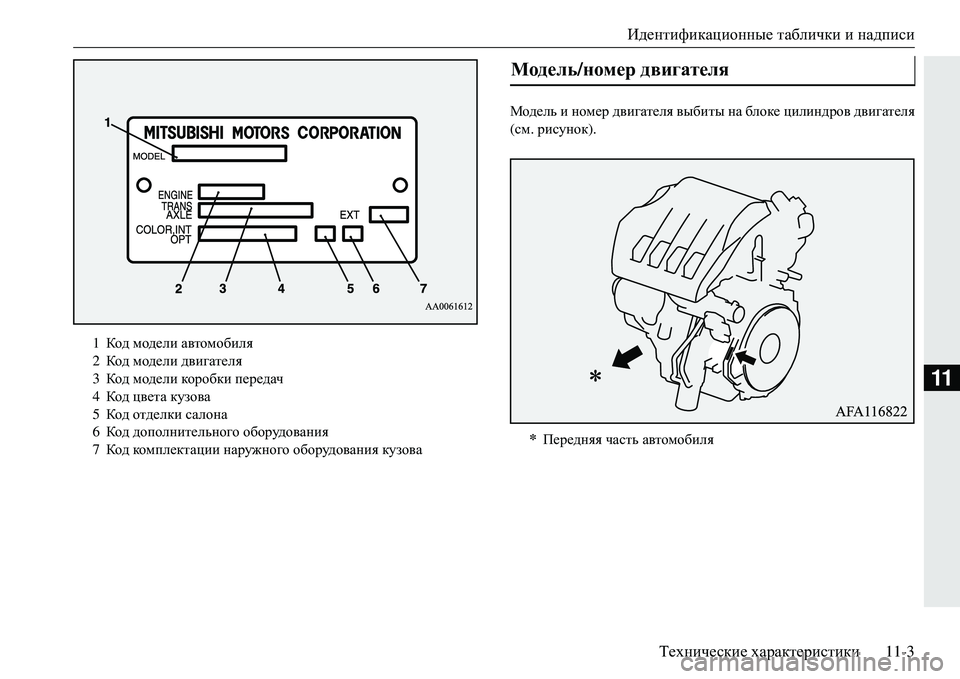

Модель и номер двигателя выбиты на блоке цилиндров двигателя
(см . рисунок ).
1 Код модели автомобиля
2 Код модели двигателя
3 Код модели коробки передач
4 Код цвета кузова
5 Код отделки салона
6 Код дополнительного оборудования
7 Код комплектации наружного оборудования кузова
Модель /номер двигателя
* Передняя часть автомобиля

Габаритные размеры автомобиля
11-4 Технические характеристики
11
E01100205080

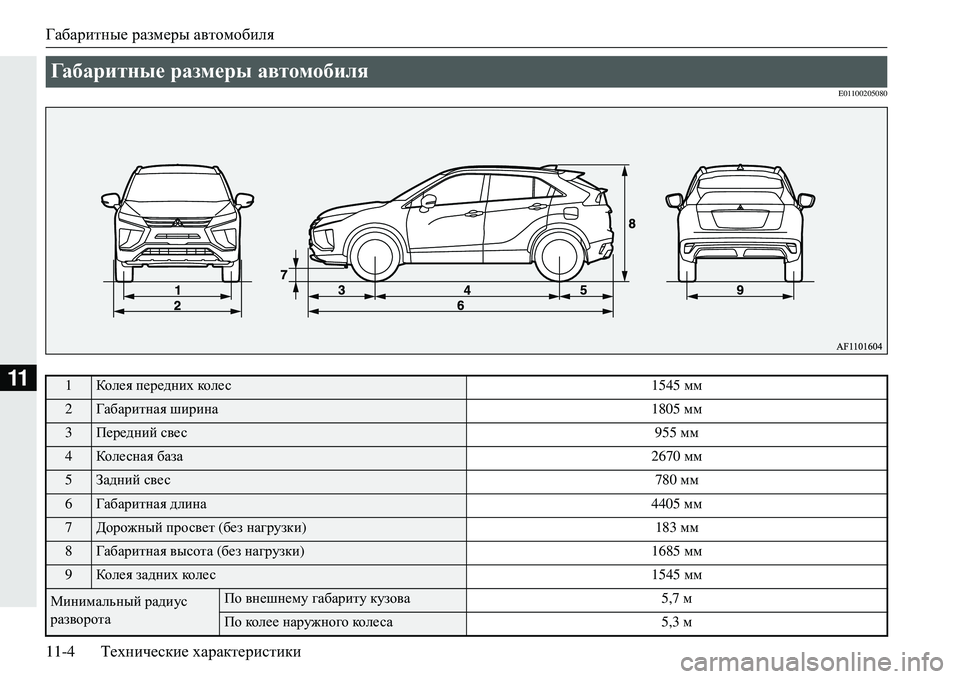

Габаритные размеры автомобиля
1Колея передних кол е с 1545 мм
2Габаритная ширина 1805 мм
3Передний свес 955 мм
4Коле сная база 2670 мм
5Задний свес 780 мм
6Габаритная длина 4405 мм
7Дорожный просвет (без нагрузки ) 183 мм
8Габаритная высота (без нагрузки ) 1685 мм
9Колея задних кол е с 1545 мм
Минимальный радиус
разворотаПо внешнему габариту кузова 5,7 м
По кол е е наружного кол е с а 5,3 м
