2018 MITSUBISHI ECLIPSE CROSS Руководство по эксплуатации и техобслуживанию (in Russian)

Чистка наружных деталей кузова автомобиля
Уход за автомобилем 9-7
9
E00901400098
Для предотвращения образования на хромированных деталях
пятен и коррозии следует промывать детали водой , тщательно
просушивать и наносить специальное защитное покрытие . Зимой
эту процедуру следует производить чаще .
E00901501650
1.Поливая кол е с н ые диски водой , уд а л и т е грязь губкой.
2. Если загрязнение не удаляется водой , воспользуйтесь
нейтральным моющим средством .
Помыв коле сн ы е диски , смойте остатки нейтрального мою -
щего средства .
3. Тщательно протрите коле сные диски замшей или мягкой тка-
нью .
E00901600117
Обычно оконные стекла очищаются только губкой и водой .
Для удаления масла, смазочных материалов , следов насекомых
ит . д. можно воспользоваться составом для чистки стекла .
Вымыв стекло , протрите его чистой сухой мягкой тканью . Запре -
щается мыть стекла тканью , использовавшейся для мытья лако -
красочного покрытия . Восковая паста с окрашенных
поверхностей может попасть на стекло , что приве
дет к уменьше -
нию его прозрачности и ухудшению обзора .
Не допускайте попадания на пластмассовые детали бензина ,
дизельного топлива , тормозной жидкости , моторного масла ,
смазочных материалов , растворителей краски и серной кислоты
( электролита аккумуляторной батареи ), так как это может привести
крастрескиванию и к обесцвечиванию пластмассовых деталей ,
а также к образованию на них пятен .
В случае попадания этих веществ на пластмассовые детали
сотрите их мягкой тк
анью, замшей или подобным материалом ,
смоченным в водном растворе нейтрального моющего средства ,
затем сразу же промойте водой .
Хромированные детали
Легкосплавные диски*
ПРЕДОСТЕРЕЖЕНИЕ ПРЕДОСТЕРЕЖЕНИЕ
 Запрещается использовать для мойки кол е с щетку или другой твер -
дый инструмент .
Это может привести к образованию царапин на колесных дисках.
 Запрещается использовать чистящие составы , содержащие абра -
зивные вещества , щелочи или кислоты . Это может привести
к отслаиванию покрытия коле сных дисков , к их обесцвечиванию
или к образованию на них пятен .
Запрещается направлять на колесные диски струю горячей воды
из моечной установки или другого источника .
Попадание морской воды или антигололедного реагента , которым
обрабатывают дороги , может привести к коррозии дисков .
При первой же возможности смойте такие вещества .
Оконные стекла
ПРИМЕЧАНИЕ
Для очистки внутренней поверхности заднего стекла используйте
только мягкую ткань . Протирайте стекло вдоль проводников обо -
гревателя заднего стекла и антенны , чтобы не повредить их .

Чистка наружных деталей кузова автомобиля

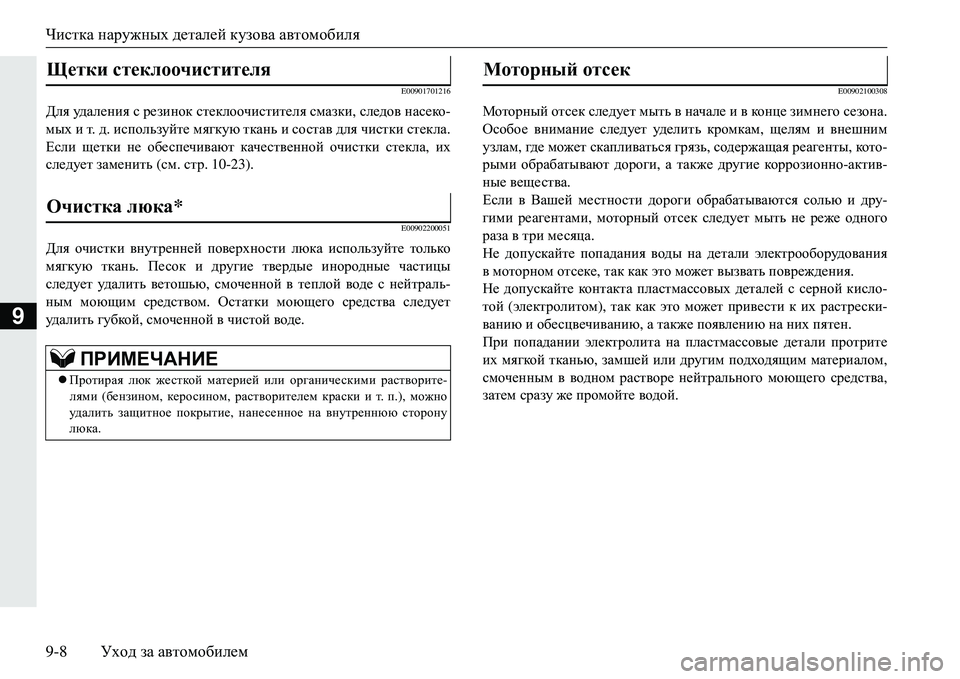

9-8 Уход за автомобилем
9
E00901701216
Для удаления с резинок стеклоочистителя смазки , следов насеко -
мых и т . д . используйте мягкую ткань и состав для чистки стекла .
Если щетки не обеспечивают качественной очистки стекла, их
следует заменить (см . стр . 10-23).
E00902200051
Для очистки внутренней поверхности люка используйте только
мягкую ткань . Песок и другие твердые инородные частицы
следует уд а л и т ь ветошью , смоченной в теплой воде с нейтраль -
ным моющим средством. Остатки моющего средства следует
уд а л и т ь губкой, смоченной в чистой воде .
E00902100308
Моторный отсек следует мыть в начале и в кон це зимнего сезона .
Особое внимание следует уд е л и т ь кромкам , щелям и внешним
узлам , гд е может скапливаться грязь , содержащая реагенты , кото -
рыми обрабатывают дороги , а также другие коррозионно -актив-
ные вещества.
Если в Вашей местности дороги обрабатываются солью и дру -
гими реагентами , моторный отсек следует мыть не реж
е одного
раза в три месяца .
Не допускайте попадания воды на детали электрооборудования
в моторном отсеке , так как это может вызвать повреждения .
Не допускайте ко н т а кт а пластмассовых деталей с серной кисло -
той (электролитом ), так как это может привести к их растрески -
ванию и обесцвечиванию , а также появлению на них пятен .
При попадании эл
ектролита на пластмассовые детали протрите
их мягкой тканью , замшей или другим подходящим материалом ,
смоченным в водном растворе нейтрального моющего средства ,
затем сразу же промойте водой .
Щетки стеклоочистителя
Очистка люка*
ПРИМЕЧАНИЕ
Протирая люк жесткой материей или органическими растворите -
лями (бензином, керо сином, растворителем краски и т . п .), можно
уд а л и т ь защитное покрытие , нанесенное на внутреннюю сторону
люка .
Моторный отсек

10
9Техническое обслуживание автомобиля
Правила техники безопасности при техническом
обслуживании ............................................................................10-2
Каталитический нейтрализатор ...................................................10-4
Капот ..............................................................................................10-4
Моторное масло ............................................................................10-7
Охлаждающая жидкость..............................................................10-9
Жидкость омывателя .................................................................. 10-11
Тормозная жидкость / жидкость гидропривода сцепления *...10-12
Аккумуляторная батарея ............................................................10-13
Шины ...........................................................................................10-17
Замена резиновых скребков щеток стеклоочистителя ............10-23
Общее техническое обслуживание ...........................................10-26
Плавкие вставки ..........................................................................10-27
Предохранители ..........................................................................10-27
Замена ламп .................................................................................10-35

Правила техники безопасности при техническом обслуживании
10-2 Техническое обслуживание автомобиля
10
E01000102814
Правильно и регулярно проводимое техническое обслуживание
позволяет поддерживать технические характеристики и внешний
вид автомобиля в течение длительного времени .
Некоторые работы по техническому обслуживанию , указанные
внастоящем руководстве , могут быть выполнены владельцем
автомобиля самостоятельно , а остальные (периодическая про -
верка и техническое обслуживание ) выполняются специалистами
авторизованного сервисного центра MITSUBISHI MOTORS.
При возникновении неисправности или других проблем следует
обратиться в ав
торизованный сервисный центр MITSUBISHI
MOTORS. В этом разделе описываются работы по техническому
обслуживанию , которые владелец может выполнить самостоя -
тельно . При выполнении работ следуйте инструкциям и соблю -
дайте технику безопасности .
Правила техники безопасности
при техническом обслуживании
AВентиляторы системы охлаждения
B Этикетка с предостережением
* Передняя часть автомобиля
ПРЕДУПРЕЖДЕНИЕ
 Прежде чем приступать к проверке или к другим работам
вмоторном отсеке , убедитесь , что двигатель выключен
идостаточно остыл.
 При необходимости проведения работ в моторном отсеке при
работающем двигателе соблюдайте осторожность и следите ,
чтобы одежда , волосы и т. п. не были захвачены вентилято -
рами радиатора, приводными ремнями или другими движущи-
мися деталями .

Правила техники безопасности при техническом обслуживании
Техническое обслуживание автомобиля 10-3
10
Уб е д и т е с ь, что все оборудование в моторном отсеке расположено
так же , как на следующей иллюстрации .
После выполнения операций технического обслуживания убе -
дитесь в том , что в моторном отсеке не остается забытых
инструментов или ветоши .
В противном случае они могут стать причиной пожара
или повреждения автомобиля .
Вентилятор системы охлаждения может включиться автоматиче -
ски, даже если двигатель не работает . Чтобы обеспечить безопас -
ность работы в моторном отсеке , поверните ключ зажигания
в положение LOCK или включите режим работы OFF.
Запрещается курить , допускать образование искр и работать
соткрытым пламенем вблизи топлива или аккумуляторной
батареи . Пары топлива , а также газ, выделяющийся из акку -
муляторной батареи, легко воспламеняются .
Будьте особенно осторожны при работе вблизи аккумулятор -
ной батареи . В ней содержится ядовитая и коррозионно -актив -
ная серная кислота .
Запрещается находиться под автомобилем, поднятым
на домкрате . Устанавливайте под автомобиль стойки .
Неправильное обращение с деталями и материалами , исполь -
зуемыми в автомобиле , может быть опасно . Для получения
необходимой информации рекомендуется обратиться в автори -
зованный сервисный центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ
1 Маслоизмерительный щуп
2 Пробка маслоналивной горловины
3 Расширительный бачок системы охлаждения двигателя
4 Бачок омывателя
5 Бачок для тормозной жидкости / бачок для жидкости гидро -
привода сцепления *
6 Аккумуляторная батарея

Каталитический нейтрализатор
10-4 Техническое обслуживание автомобиля
10
E01000202701
Выпускная система с каталитическим нейтрализатором является
исключительно эффективным средством снижения токсичности
отработавших газов . Каталитический нейтрализатор устанавли -
вается в выпускной системе .
Для обеспечения эффективной работы каталитического нейтра -
лизатора и предотвращения его повреждения очень важно , чтобы
двигатель был правильно отрегулирован .
E01000304634
1.Чтобы отпереть замок капота , потяните рычаг на себя .
Каталитический нейтрализатор
ПРЕДУПРЕЖДЕНИЕ
 Общее правило для всех автомобилей: запрещается останавли -
ваться или перемещаться на автомобиле в местах , гд е воз -
можно соприкосновение легковоспламеняющихся материалов ,
например сухой травы или листьев , с горячими деталями
выпускной системы автомобиля , так как это может привести
к возгоранию .
Запрещается наносить на каталитический нейтрализатор
грунт , краску или антикоррозионное покрытие .
ПРИМЕЧАНИЕ
Следует использовать только те марки топлива , которые указаны
вразделе «Выбор топлива » на стр . 2-2.
Капот
Открывание капота

Капот

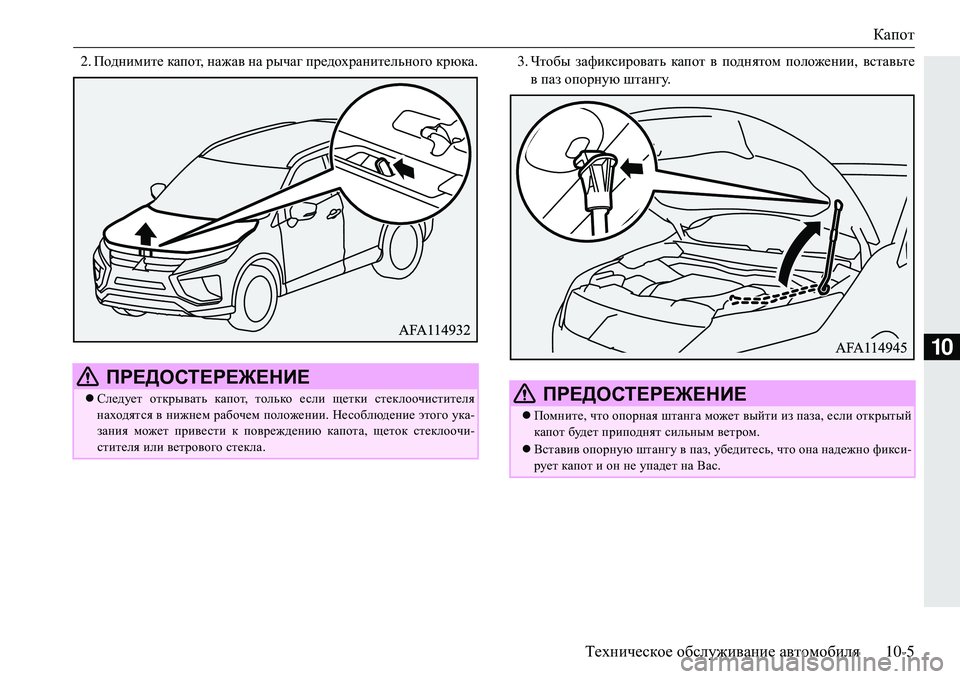

Техническое обслуживание автомобиля 10-5
10
2.Поднимите капот , нажав на рычаг предохранительного крюка .3. Чтобы зафиксировать капот в поднятом положении , вставьте
впаз опорную штангу .
ПРЕДОСТЕРЕЖЕНИЕ
 Следует открывать капот , только если щетки стеклоочистителя
находятся в нижнем рабочем положении . Несоблюдение этого ука -
зания может привести к повреждению капота , щеток стеклоочи -
стителя или ветрового стекла. ПРЕДОСТЕРЕЖЕНИЕ
 Помните , что опорная штанга может выйти из паза , если открытый
капот будет приподнят сильным ветром .
Вставив опорную штангу в паз , убедитесь , что она надежно фикси -
рует капот и он не упадет на Вас .

Капот

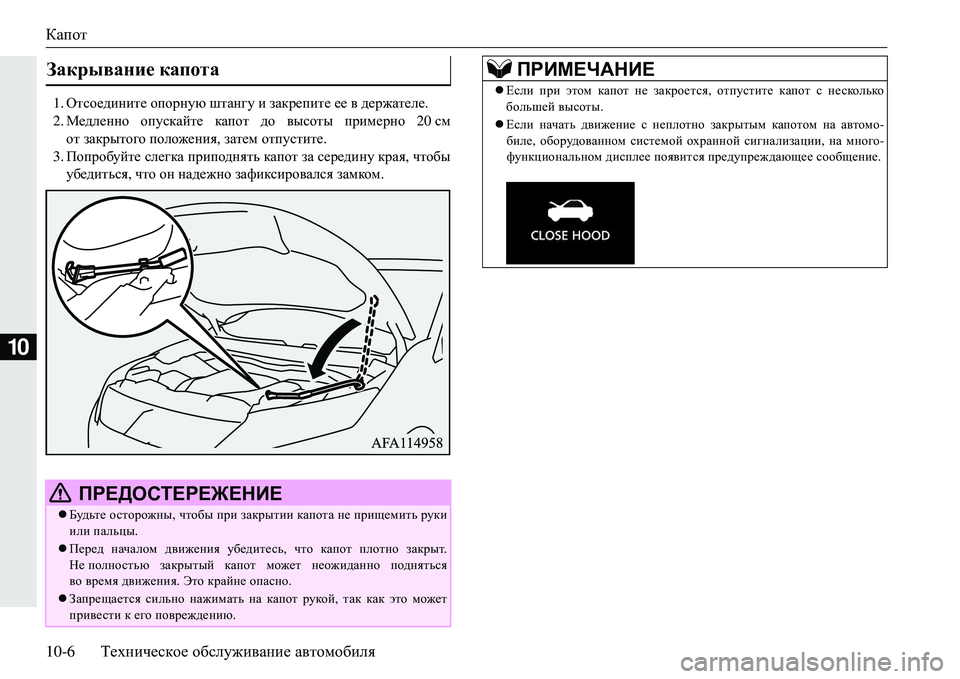

10-6Техническое обслуживание автомобиля
10
1. Отсоедините опорную штангу и закрепите ее в держателе .
2. Медленно опускайте капот до высоты примерно 20см
от закрытого положения , затем отпустите .
3. Попробуйте слегка приподнять капот за середину края, чтобы
убедиться , что он надежно зафиксировался замком .
Закрывание капота
ПРЕДОСТЕРЕЖЕНИЕ
 Будьте осторожны , чтобы при закрытии капота не прищемить руки
или пальцы .
Перед началом движения убедитесь , что капот плотно закрыт .
Не полностью закрытый капот может неожиданно подняться
во время движения . Это крайне опасно .
Запрещается сильно нажимать на капот рукой , так как это может
привести к его повреждению .
ПРИМЕЧАНИЕ
Если при этом капот не закроется , отпустите капот с несколько
большей высоты .
 Если начать движение с неплотно закрытым капотом на автомо -
биле , оборудованном системой охранной сигнализации , на много-
функциональном дисплее появится предупреждающее сообщение.
