2018 MITSUBISHI ECLIPSE CROSS Руководство по эксплуатации и техобслуживанию (in Russian)

Замена ламп

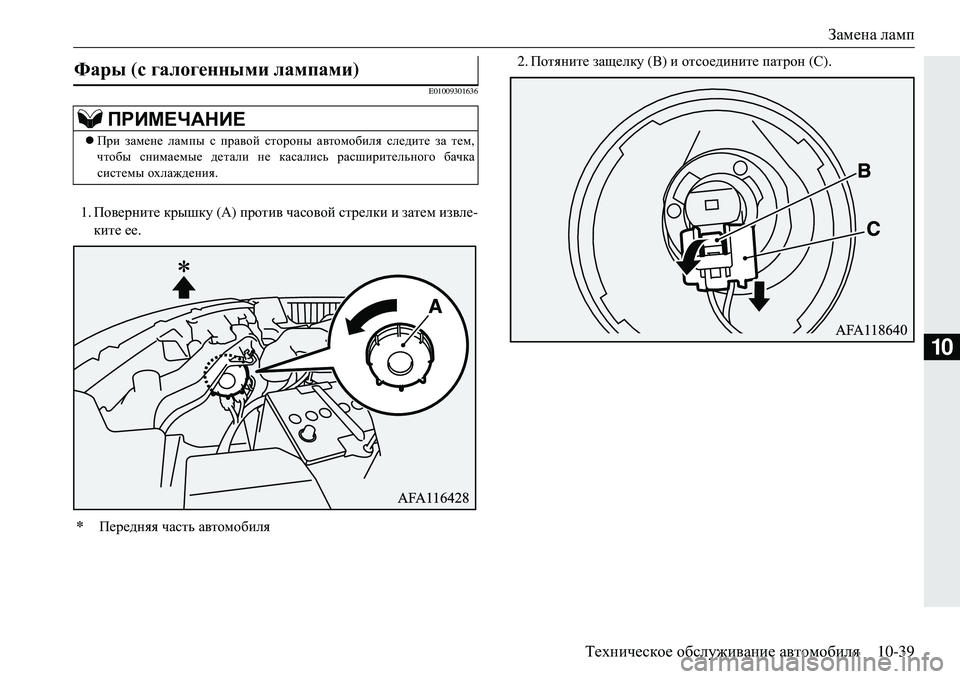

Техническое обслуживание автомобиля 10-39
10
E01009301636
1.Поверните крышку (А ) против часовой стрелки и затем извле -
ките ее . 2.
Потяните защелку (В) и отсоедините патрон (С).
Фары ( с галогенными лампами)
ПРИМЕЧАНИЕ
При замене лампы с правой стороны автомобиля следите за тем ,
чтобы снимаемые детали не касались расширительного бачка
системы охлаждения .
*Передняя часть автомобиля

Замена ламп

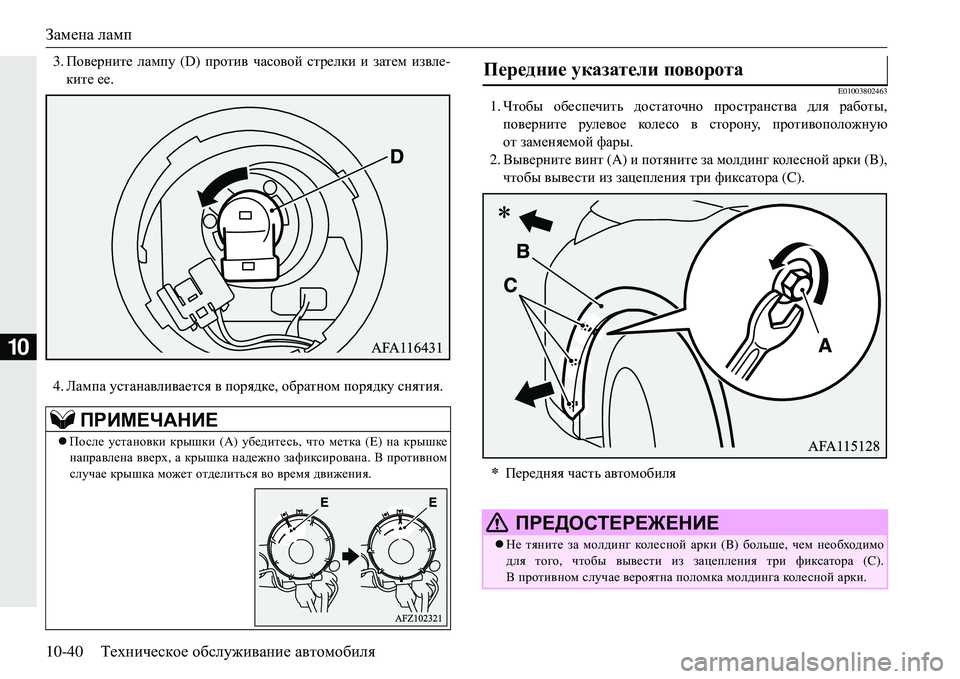

10-40 Техническое обслуживание автомобиля
10
3. Поверните лампу (D) против часовой стрелки и затем извле -
ките ее .
4. Лампа устанавливается в порядке , обратном порядку снятия.
E01003802463
1. Чтобы обеспечить достаточно пространства для работы ,
поверните рулевое коле со в сторону , противоположную
от заменяемой фары .
2. Выверните винт (A) и потяните за молдинг кол е с н о й арки (B),
чтобы вывести из зацепления три фиксатора (C).
ПРИМЕЧАНИЕ
После установки крышки (A) убедитесь , что метка (E) на крышке
направлена вверх, а крышка надежно зафиксирована . В противном
случае крышка может отделиться во время движения .
Передние указатели поворота
*Передняя часть автомобиля
ПРЕДОСТЕРЕЖЕНИЕ
 Не тяните за молдинг кол е с но й арки (B) больше , чем необходимо
для того , чтобы вывести из зацепления три фиксатора (C).
В противном случае вероятна поломка молдинга коле с но й арки .

Замена ламп

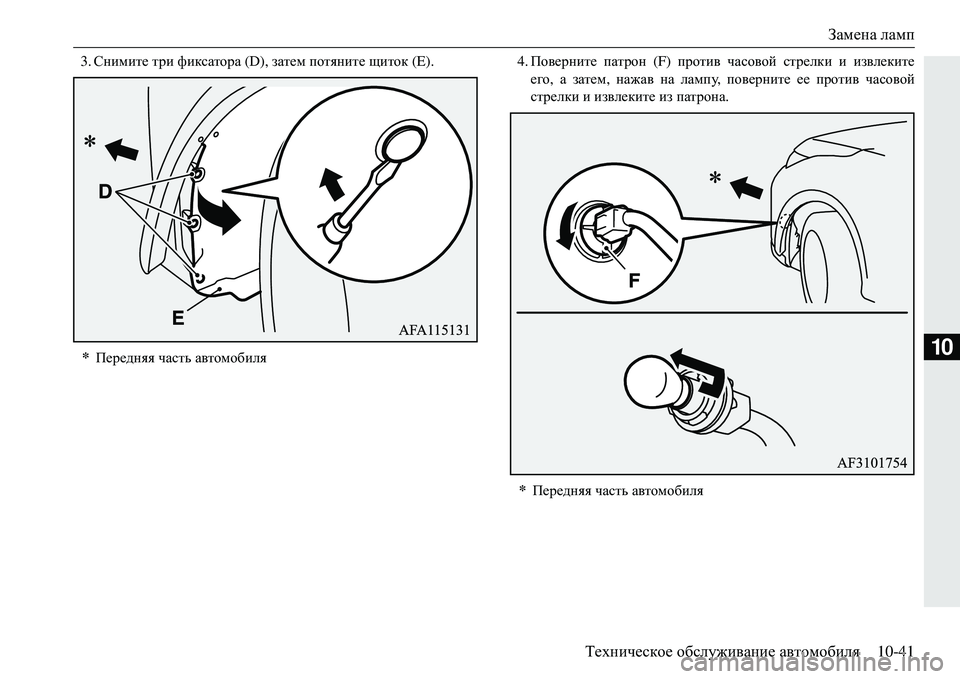

Техническое обслуживание автомобиля 10-41
10
3.Снимите три фиксатора (D), затем потяните щиток (E). 4. Поверните патрон (F) против часовой стрелки и извлеките
его , а затем , нажав на лампу , поверните ее против часовой
стрелки и извлеките из патрона .
* Передняя часть автомобиля
* Передняя часть автомобиля

Замена ламп

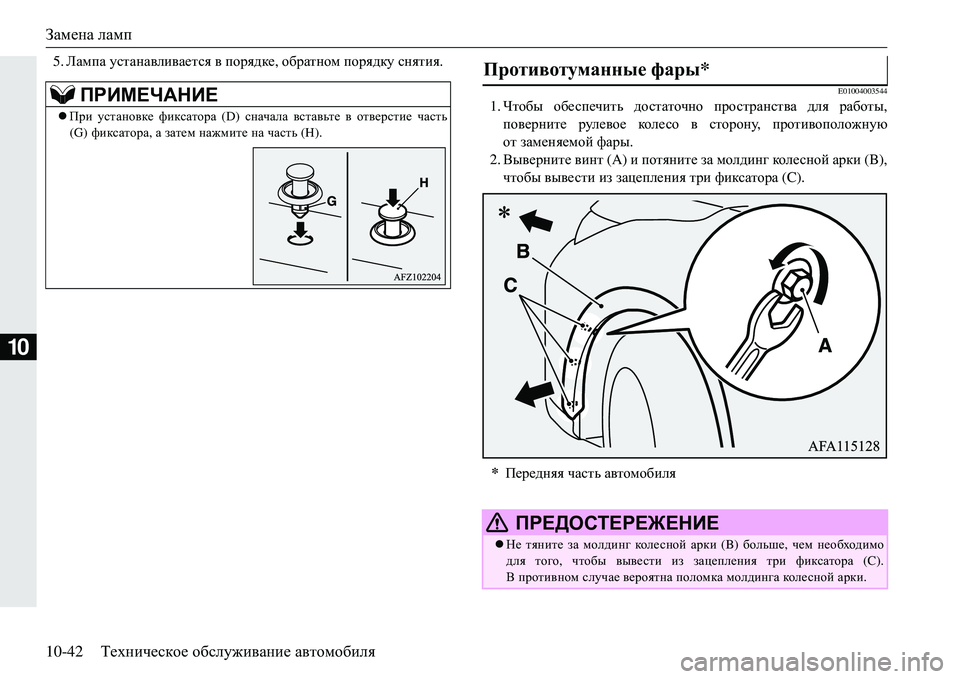

10-42 Техническое обслуживание автомобиля
10
5. Лампа устанавливается в порядке , обратном порядку снятия.
E01004003544
1. Чтобы обеспечить достаточно пространства для работы ,
поверните рулевое коле со в сторону , противоположную
от заменяемой фары .
2. Выверните винт (A) и потяните за молдинг кол е с н о й арки (B),
чтобы вывести из зацепления три фиксатора (C).ПРИМЕЧАНИЕ
При установке фиксатора (D) сначала вставьте в отверстие часть
(G) фиксатора , а затем нажмите на часть (H).
Противотуманные фары*
*Передняя часть автомобиля
ПРЕДОСТЕРЕЖЕНИЕ
 Не тяните за молдинг кол е с но й арки (B) больше , чем необходимо
для того , чтобы вывести из зацепления три фиксатора (C).
В противном случае вероятна поломка молдинга коле с но й арки .

Замена ламп

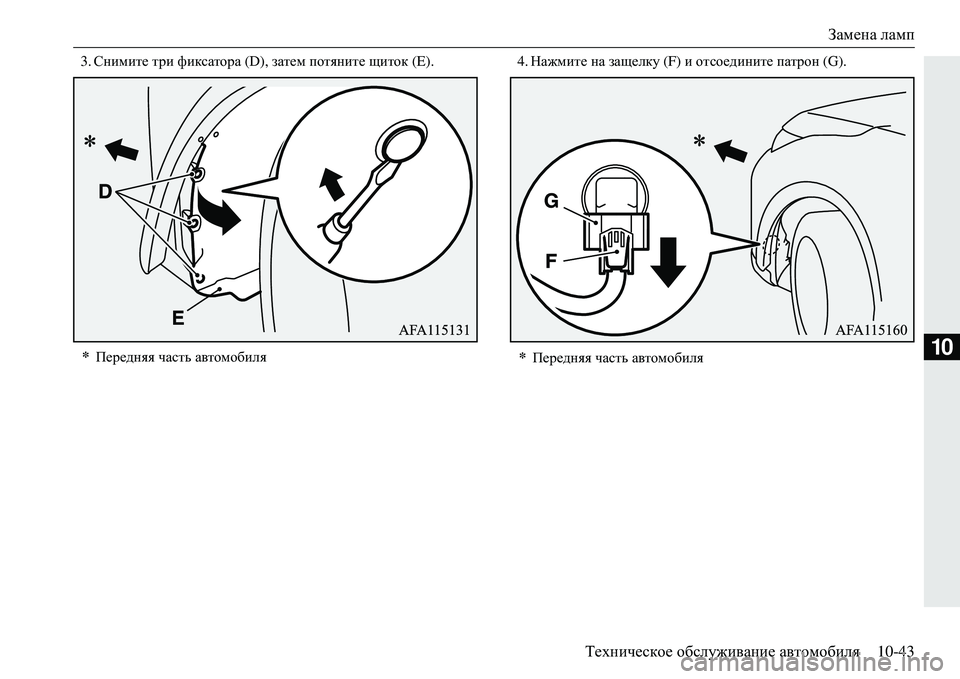

Техническое обслуживание автомобиля 10-43
10
3.Снимите три фиксатора (D), затем потяните щиток (E). 4. Нажмите на защелку (F) и отсоедините патрон (G).
* Передняя часть автомобиля
* Передняя часть автомобиля

Замена ламп

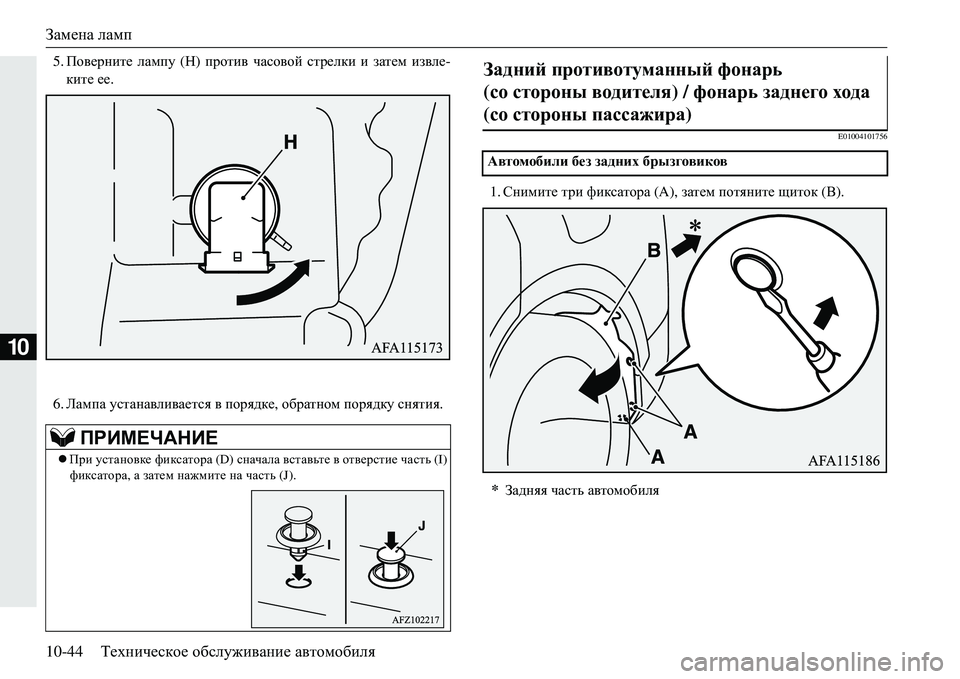

10-44 Техническое обслуживание автомобиля
10
5. Поверните лампу (H) против часовой стрелки и затем извле -
ките ее .
6. Лампа устанавливается в порядке , обратном порядку снятия.
E01004101756
1. Снимите три фиксатора (A), затем потяните щиток (В).
ПРИМЕЧАНИЕ
 При установке фиксатора (D) сначала вставьте в отверстие часть (I)
фиксатора , а затем нажмите на часть (J).
Задний противотуманный фонарь
( со стороны водителя) / фонарь заднего хода
( со стороны пассажира )
Автомобили без задних брызговиков
* Задняя часть автомобиля

Замена ламп

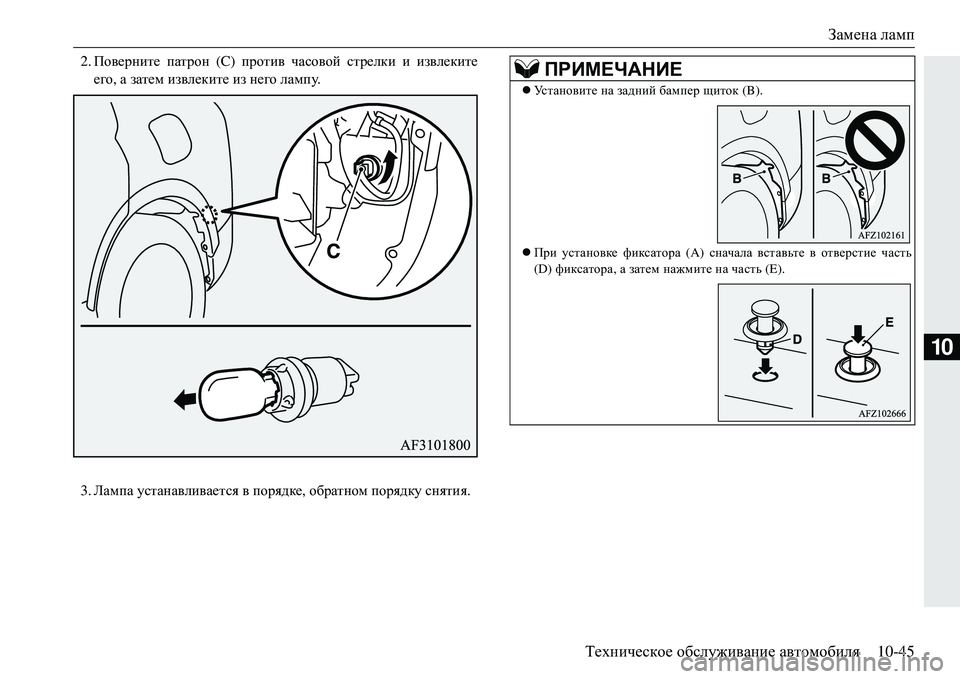

Техническое обслуживание автомобиля 10-45
10
2.Поверните патрон (C) против часовой стрелки и извлеките
его , а затем извлеките из него лампу .
3. Лампа устанавливается в порядке , обратном порядку снятия .ПРИМЕЧАНИЕ
Ус т а н о в и т е на задний бампер щиток (B).
 При установке фиксатора (A) сначала вставьте в отверстие часть
(D) фиксатора , а затем нажмите на часть (E).

Замена ламп

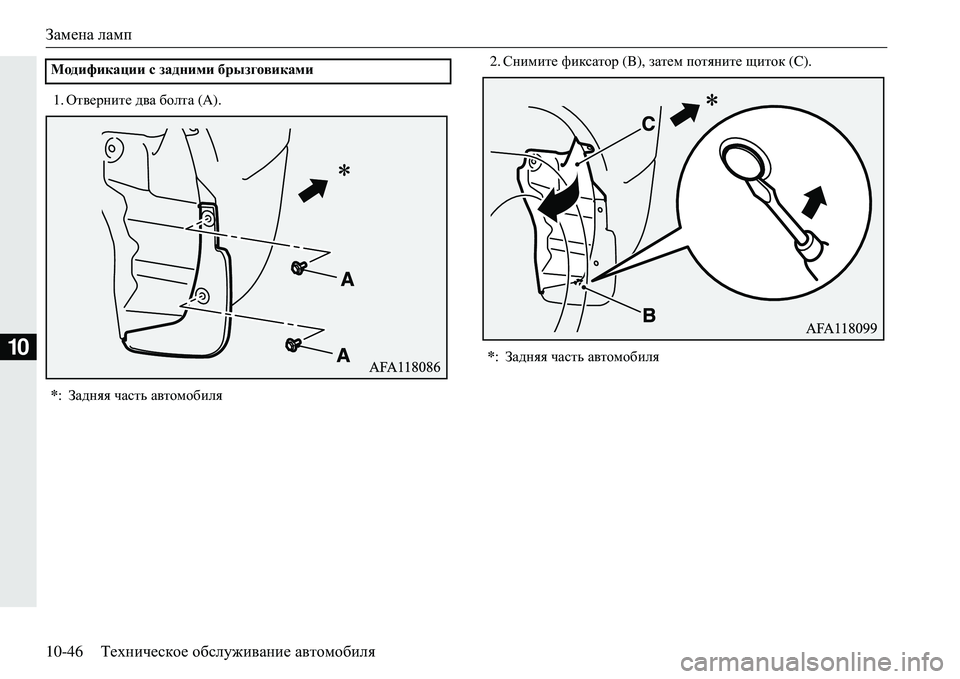

10-46 Техническое обслуживание автомобиля
10
1. Отверните два болта (A). 2.
Снимите фиксатор (B), затем потяните щиток (C).
Модификации с задними брызговиками
*: Задняя часть автомобиля
*: Задняя часть автомобиля
