Видеокамера заднего вида *
Начало движения и вождение автомобиля 6-161
6

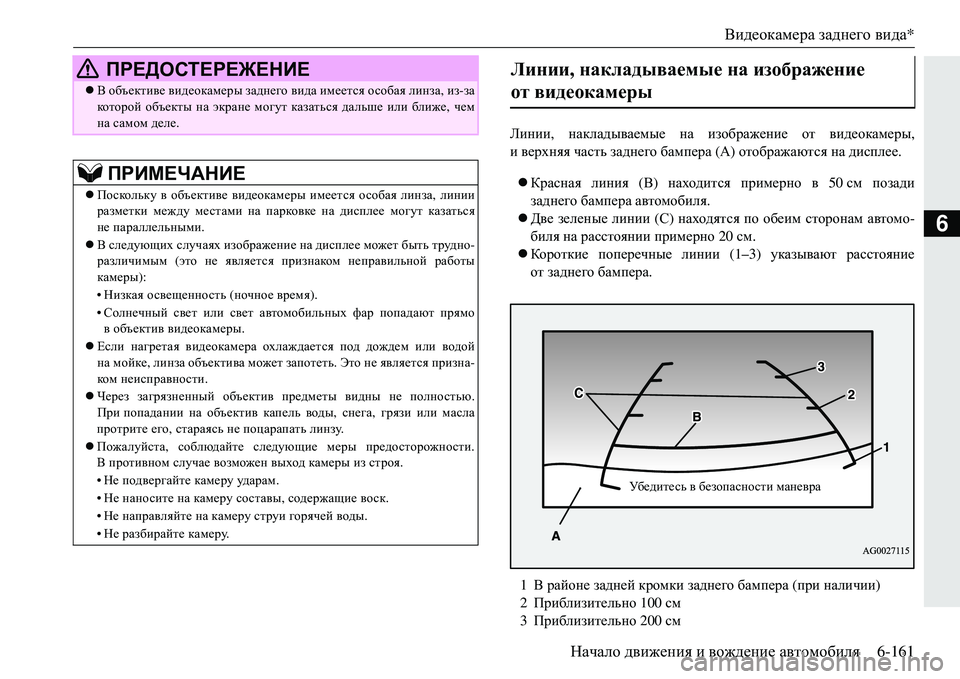

Линии, накладываемые на изображение от видеокамеры ,
иверхняя часть заднего бампера (А ) отображаются на дисплее .
 Красная линия (В) находится примерно в 50 см позади
заднего бампера автомобиля .
 Две зеленые линии ( С) находятся по обеим сторонам автомо-
биля на расстоянии примерно 20 см.
 Короткие поперечные линии (1–3) указывают расстояние
от заднего бампера .
ПРЕДОСТЕРЕЖЕНИЕ
 В объективе видеокамеры заднего вида имеется особая линза , из -за
которой объекты на экране могут казаться дальше или ближе , чем
на самом деле .
ПРИМЕЧАНИЕ
Поскольку в объективе видеокамеры имеется особая линза , линии
разметки между местами на парковке на дисплее могут казаться
не параллельными .
 В следующих случаях изображение на дисплее может быть трудно -
различимым ( это не является признаком неправильной работы
камеры ):
• Низкая освещенность (ночное время).
• Солнечный свет или свет автомобильных фар попадают прямо
вобъектив видеокамеры .
 Если нагретая ви
деокамера охлаждается под дождем или водой
на мойке , линза объектива может запотеть . Это не является призна -
ком неисправности .
 Через загрязненный объектив предметы видны не полностью .
При попадании на объектив капель воды , снега , грязи или масла
протрите его , стараясь не поцарапать линзу .
 Пожалуйста , соблюдайте следующие меры предосторожности .
Впротивном случае возможен выход камеры из ст
роя.
• Не подвергайте камеру уд а р а м .
• Не наносите на камеру составы , содержащие воск .
• Не направляйте на камеру струи горячей воды .
• Не разбирайте камеру .
Линии , накладываемые на изображение
от видеокамеры

1 В районе задней кромки заднего бампера (при наличии )
2 Приблизительно 100 см
3 Приблизительно 200 см
Убе д и т е с ь в безопасности маневра

Видеокамера заднего вида *
6-162 Начало движения и вождение автомобиля
6
ПРИМЕЧАНИЕ
 На автомобилях , оборудованных системой DISPLAY AUDIO,
системой Smartphone Li nk Display Audio или коммуникационной
системой Mitsubishi (MMCS), настройку языка можно менять
непосредственно на дисплее .
Более подробная информация представлена в отдельном руковод -
стве .
 Если автомобиль наклоняется из -за неравномерного размещения
пассажиров и багажа либо на уклоне дороги , то линии , накладыва -
емые на изображение от видеокамеры заднего вида, могут не точно
соответствовать фактическим рас
стояниям.
Линии , накладываемые на изображение , для обозначения дистан -
ции и ширины автомобиля точно показывают расстояния только
на ровной горизонтальной поверхности. В следующих случаях
объекты, отображаемые на дисплее , могут казаться дальше , чем
на самом деле .
• Когда задняя часть автомобиля сильно опущена из -за пассажиров
или груза в автомобиле .
А : Реальное расположение объектов
В : Объекты , отображаемые на экра
не .
•При наличии подъема позади автомобиля .
А : Реальное расположение объектов
В : Объекты , отображаемые на экране .
 Предусматривается , что линии , накладываемые на изображение ,
для обозначения дистанции и ширины автомобиля будут точно ука -
зывать расстояния только на ровной горизонтальной поверхности .
В результате этого отображаемое расстояние до проецируемого
объекта на экране может отличаться от действительного расстоя-
ни

я до этого объекта . Не используйте их как ориентир для оценки
расстояния до препятствий .
Пример . На экране отображается , что точка В ближе к автомобилю,
чем точки С и А . На самом деле точки А и В находятся на одинако -
вом расстоянии от автомобиля , а точка С находится дальше , чем
точки А и В .
ПРИМЕЧАНИЕ
Уб ед и т е с ь в безопасности маневра

Камеры кругового обзора *
Начало движения и вождение автомобиля 6-163
6
E00645000189
Камеры кругового обзора представляют собой систему , которая
формирует на дисплее изображение пространства вокруг
автомобиля благодаря данным с четырех видеокамер (видеока -
меры переднего вида , видеокамер бокового вида ( левой и правой )
ивидеокамеры заднего вида ). Изображение выводится
на дисплей аудио с ист ем ы с сенсорным управлением DISPLAY
AUDIO, дисплей системы связи Smartphone Link Display Audio
или дисплей коммуникационной системы Mitsubishi ( ММCS).
Они помогают водителю парковать автомобиль на пара
ллельных
и перпендикулярных парковочных местах. Видеокамеры
расположены в следующих местах .
Камеры кругового обзора*
ПРЕДОСТЕРЕЖЕНИЕ
 Камеры кругового обзора — это вспомогательная система , позво -
ляющая водителю обнаруживать препятствия вокруг автомобиля .
Дальность обзора видеокамеры ограничена, поэтому не следует
чрезмерно полагаться на нее . Следует управлять автомобилем так
же осторожно , как если бы он не был оснащен камерами кругового
обзора .
Осматривайте зону вокруг автомобиля . Участки напротив четырех
углов автомобиля являются мертвыми зонами : предметы в этих
зонах не отображаются на экране системы камер кругового обзора.
Не полагайтесь только на камеры кругового обзора.
Не пользуйтесь камерами кругового обзора со сложенными зерка -
лами заднего вида и ( или ) открытыми дверями , включая дверь
багажного отделения . В противном случае система не сможет
работать в стандартном диапазоне .
Расположение видеокамер
A:Видеокамера заднего вида
B: Видеокамера переднего вида
C: Видеокамера бокового вида
ПРЕДУПРЕЖДЕНИЕ
 Не устанавливайте в местах расположения видеокамер какие -
либо предметы , оборудование и пр ., что может повлиять
на работоспособность видеокамер .

Камеры кругового обзора *
6-164 Начало движения и вождение автомобиля
6
E00645100223
Дальность обзора камер кругового обзора ограничена зонами , показанными на рисунке . Система не может контролировать простран -
ство по сторонам от переднего и заднего бамперов и под ними . Во время движения необходимо самостоятельно контролировать зоны
вокруг автомобиля .
Дальность обзора камер кругового обзора
Дальность обзора отдельных камер кругового обзора
А : Видеокамера переднего вида
В : Видеокамера бокового вида (правая )
C: Видеокамера бокового вида (левая )
D: Видеокамера заднего вида

Камеры кругового обзора *
Начало движения и вождение автомобиля 6-165
6

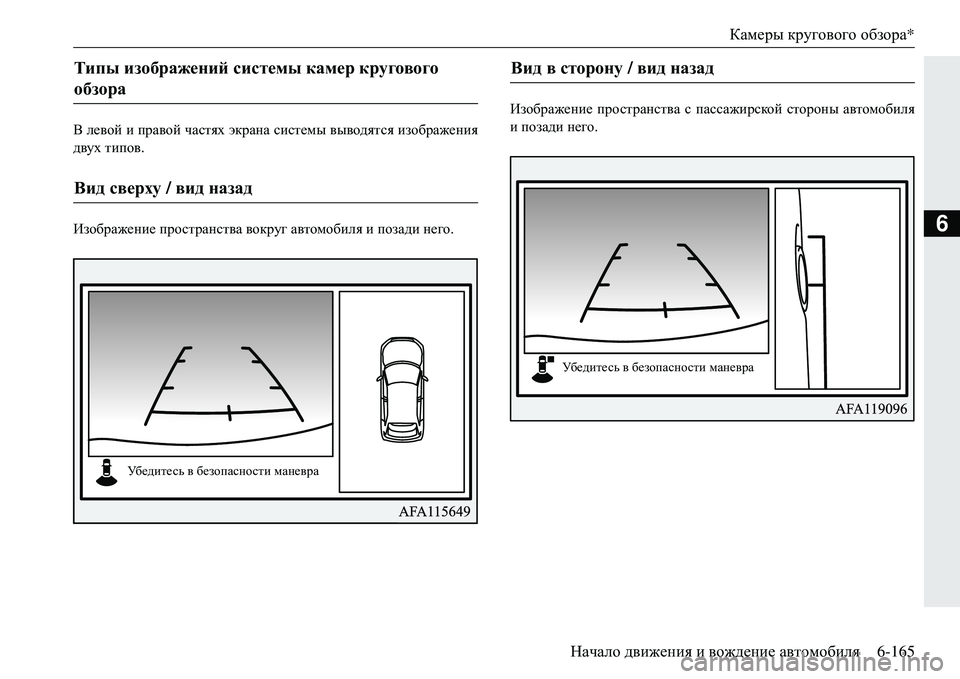

В левой и правой частях экрана системы выводятся изображения
двух типов .
Изображение пространства вокруг автомобиля и позади него. Изображение
пространства с пассажирской стороны автомобиля
и позади него.
Типы изображений системы камер кругового
обзора
Вид сверху / вид назад

Убе д и т е с ь в безопасности маневра
Вид в сторону / вид назад
Убе д и т е с ь в безопасности маневра

Камеры кругового обзора *
6-166 Начало движения и вождение автомобиля
6

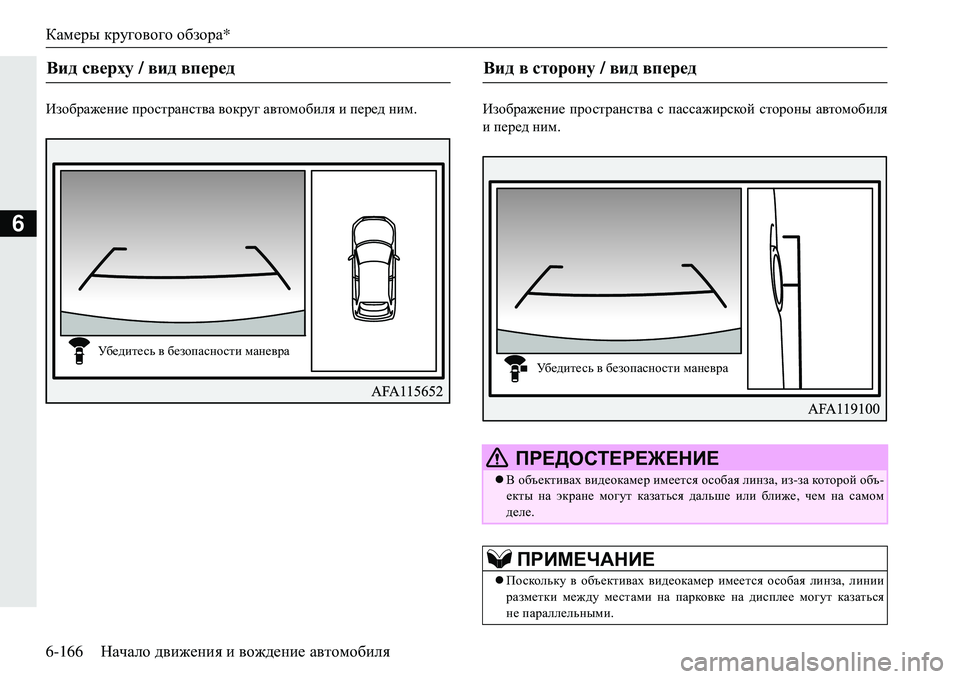

Bah[jZ`_gb_ пространства вокруг автомобиля и перед ним . Изображение пространства с пассажирской стороны автомобиля
и перед ним .
Вид сверху / вид вперед
Убе д и т е с ь в безопасности маневра
Вид в сторону / вид вперед
ПРЕДОСТЕРЕЖЕНИЕ
 В объективах видеокамер имеется особая линза , из -за которой объ -
екты на экране могут казаться дальше или ближе , чем на самом
деле .
ПРИМЕЧАНИЕ
Поскольку в объективах видеокамер имеется особая линза , линии
разметки между местами на парковке на дисплее могут казаться
не параллельными .
Убе д и т е с ь в безопасности маневра

Камеры кругового обзора *
Начало движения и вождение автомобиля 6-167
6E00650000028
Системой камер кругового обзора можно воспользоваться ,
только ко гда ключ в замке зажигания находится в положении ON
или включен режим работы ON.
E00652700090
При перемещении рычага селектора в положение R (задний ход)
на дисплее аудио с ист ем ы с сенсорным управлением DISPLAY
AUDIO, дисплее системы связи Smartphone Link Display Audio
или дисплее коммуникационной системы Mitsubishi ( ММCS)
отображается экран системы камер кругового обзора с режимами
вида сверху и вида назад . Если переместить рычаг селектора
влюбое другое положение , экран системы исчезает .
В следующих случаях изображение на дисплее может быть трудно -
различимым ( это не является признаком неправильной работы
камеры ):
• Низкая освещенность (ночное время).
• Солнечный свет или свет автомобильных фар попадают прямо
вобъектив видеокамеры .
• Если флюоресцентный свет попадает непосредственно в объек -
тив , изображение на дисплее может мерцать .
Это не является признаком неправильной работы ка
меры .
 Если нагретая видеокамера охлаждается под дождем или водой
на мойке , линза объектива может запотеть . Это не является призна -
ком неисправности .
 При чрезмерно низкой или высокой наружной температуре изобра -
жение с видеокамер , передаваемое на дисплей , может оказаться
нечетким.
Это не является признаком неправильной работы камеры .
 Если рядом с видеокамерой установлен радиоприемник , могут воз -
ни

кнуть электрические помехи , в результате чего система не смо -
жет функционировать надлежащим образом .
 Через загрязненный объектив предметы видны не полностью .
При попадании на объектив капель воды , снега , грязи или масла
протрите его , стараясь не поцарапать линзу .
 Пожалуйста , соблюдайте следующие меры предосторожности .
Впротивном случае возможен выход камеры из строя.
• Не по
двергайте камеру сильным физическим нагрузкам , которые
могут возникнуть в результате , например , сильного уд а р а
или попадания постороннего предмета.
• Не следует наносить на объектив камеры органические вещества ,
воск , средство для удаления масла или очистки стекол .
Если названные вещества попадают на камеру , немедленно уд а -
лите их .
• Не направляйте на камеру струи горячей воды .
ПРИМЕЧАНИЕ

Камеры кругового обзора *
6-168 Начало движения и вождение автомобиля
6
E00652800059
При нажатии на включатель (А ) на экране отображаются режимы
вида сверху и вида вперед .E00652900135
Каждое нажатие выключателя ведет к смене видов на экране
системы камер кругового обзора в следующем порядке :
Вид сверху / вид назад  Вид в сторону / вид назад .
E00652900164
Каждое нажатие выключателя ведет к смене видов на экране
системы камер кругового обзора в следующем порядке : Вид
сверху / вид вперед  Вид в сторону / вид вперед  Выключено.
Уп р а в л е н и е системой при помощи включателя
ПРИМЕЧАНИЕ
 Экран системы исчезает , если после включения системы камер
кругового обзора включателем проходит более 3 минут и при этом
не предпринимаются никакие действия (рычаг переключения пере-
дач или рычаг селектора находится в положении , отличном от R
( задний ход )).
Переключение экрана (рычаг селектора
вположении R)

Переключение экрана (рычаг селектора
вположении кроме R)
ПРИМЕЧАНИЕ
Нажатием включателя можно отобразить на дисплее со стороны
пассажира режим изображения пространства с пассажирской сто -
роны автомобиля .
 Если перевести рычаг селектора в положение R (задний ход ), ко гд а
с водительской стороны экрана отображается вид вперед, этот вид
сменяется видом назад . Если переместить рычаг селектора в любое
другое положение , с водительской стороны экрана появляется вид
вперед .
 При на

жатии на включатель , ко гд а автомобиль движется со скоро -
стью примерно 10 км/ч , с пассажирской стороны дисплея может
отображаться только вид в сторону .
 При движении со скоростью выше примерно 10км/ч вид вперед
не отображается .
 Переключение видов на экране может происходить с задержкой .
