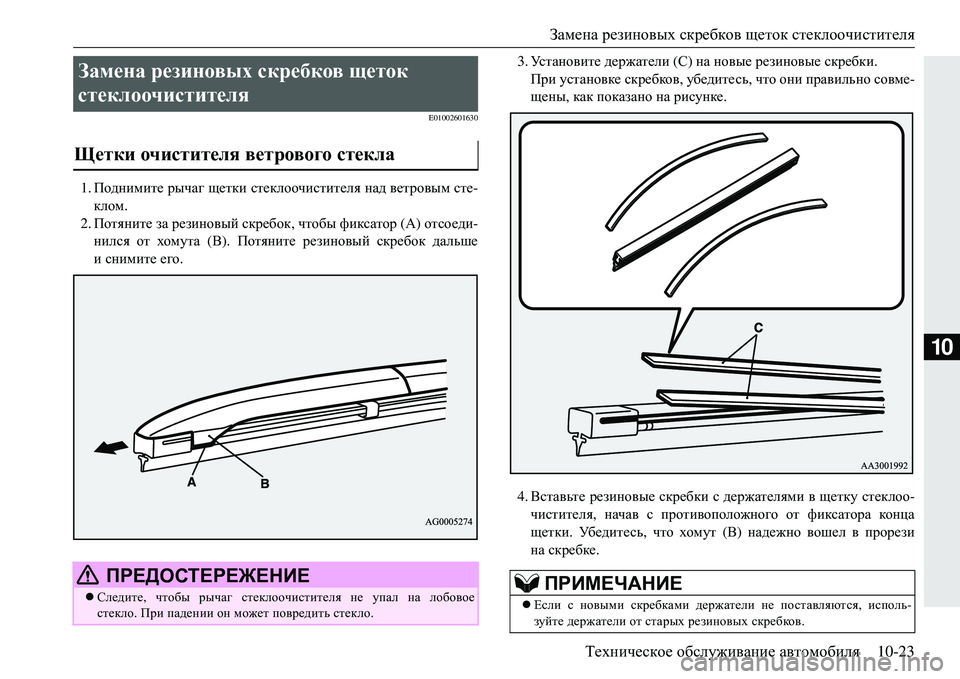

Замена резиновых скребков щеток стеклоочистителя
Техническое обслуживание автомобиля 10-23
10
E01002601630
1.Поднимите рычаг щетки стеклоочистителя над ветровым сте-
клом .
2. Потяните за резиновый скребок, чтобы фиксатор ( А) отсоеди -
нился от хомута (В). Потяните резиновый скребок дальше
иснимите его . 3.
Ус т а н о в и т е держатели (С) на новые резиновые скребки .
При установке скребков , убедитесь , что они правильно совме -
щены , как показано на рисунке .
4. Вставьте резиновые скребки с держа
телями в щетку стеклоо -
чистителя , начав с противоположного от фиксатора конца
щетки . Уб е д и т е с ь , что хомут (В) надежно вошел в прорези
на скребке .
Замена резиновых скребков щеток
стеклоочистителя
Щетки очистителя ветрового стекла
ПРЕДОСТЕРЕЖЕНИЕ
 Следите , чтобы рычаг стеклоочистителя не упал на лобовое
стекло . При падении он может повредить стекло .ПРИМЕЧАНИЕ
Если с новыми скребками держатели не поставляются , исполь -
зуйте держатели от старых резиновых скребков.

Замена резиновых скребков щеток стеклоочистителя
10-24 Техническое обслуживание автомобиля
10

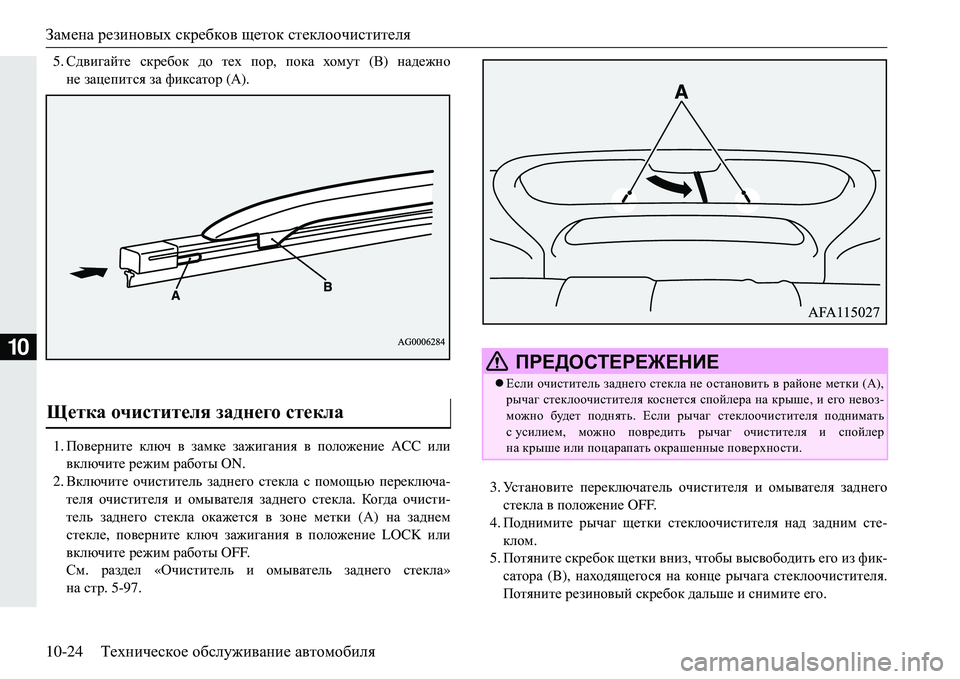

5. Сдвигайте скребок до тех пор , пока хомут (В) надежно
не зацепится за фиксатор ( А).
1. Поверните ключ в замке зажигания в положение ACC или
включите режим работы ON.
2. Включите очиститель заднего стекла с помощью переключа -
теля очистителя и омывателя заднего стекла. Ко гд а очисти -
тель заднего стекла окажется в зоне метки (А) на заднем
стекле , поверните клю
ч зажигания в положение LOCK или
включите режим работы OFF.
См . раздел «Очиститель и омыватель заднего стекла»
на стр . 5-97. 3.
Ус т а н о в и т е переключатель очистителя и омывателя заднего
стекла в положение OFF.
4. Поднимите рычаг щетки стеклоочистителя над задним сте-
клом .
5. Потяните скребок щетки вниз , чтобы высвободить его из фик -
сатора (B), находящегося на ко н ц е рычага стеклоочистителя .
Потяните ре
зиновый скребок дальше и снимите его .
Щетка очистителя заднего стекла
ПРЕДОСТЕРЕЖЕНИЕ
 Если очиститель заднего стекла не остановить в районе метки ( А),
рычаг стеклоочистителя коснется спойлера на крыше , и его невоз -
можно будет поднять . Если рычаг стеклоочистителя поднимать
с усилием , можно повредить рычаг очистителя и спойлер
на крыше или поцарапать окрашенные поверхности.

Замена резиновых скребков щеток стеклоочистителя
Техническое обслуживание автомобиля 10-25
10

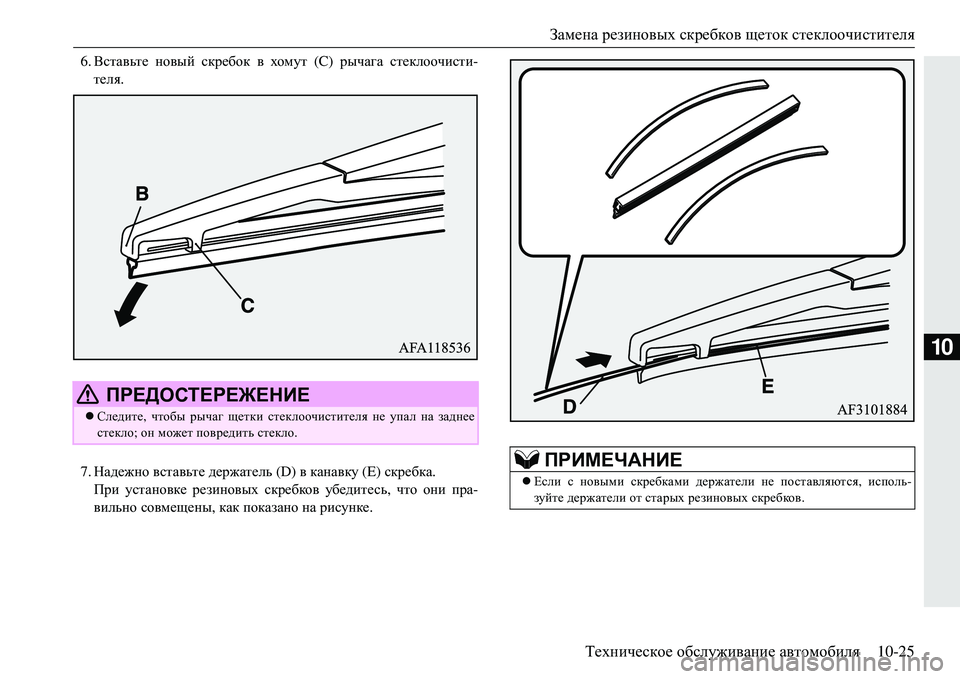

6.Вставьте новый скребок в хомут (C) рычага стеклоочисти -
теля .
7. Надежно вставьте держатель (D) в канавку (E) скребка .
При установке резиновых скребков убедитесь , что они пра -
вильно совмещены , как показано на рисунке .
ПРЕДОСТЕРЕЖЕНИЕ
 Следите , чтобы рычаг щетки стеклоочистителя не упал на заднее
стекло ; он может повредить стекло .
ПРИМЕЧАНИЕ
Если с новыми скребками держатели не поставляются , исполь -
зуйте держатели от старых резиновых скребков.

Общее техническое обслуживание
10-26 Техническое обслуживание автомобиля
10
E01002701673
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива , охлаждающей жидкости , масла и отработавших газов . Включите
комбинированный переключатель освещения , чтобы
проверить работу всех осветительных приборов .
Если осветительные приборы не включаются , это может гово -
рить о том , что перегорел предохранитель или неисправна лампа.
Сначала проверьте предохранители . Если перегоревших предо -
хранителей обнаружить не уд
а л о с ь , проверьте лампы .
Порядок проверки и замены предохранителей и ламп приведен
вразделах «Предохранители » на стр . 10-27 и « Замена ламп »
на стр . 10-35.
Если предохранители и лампы в порядке , обратитесь в авторизо -
ванный сервисный центр MITSUBISHI MOTORS для проверки
иремонта автомобиля .
Запустите двигатель и проверьте работу всех контрольно -измери-
тельных приборов и контрольных ламп .
При обнаружении неисправностей обратитесь в ав
торизованный
сервисный центр MITSUBISHI MOTORS.
Проверьте состояние всех замков и петель , при необходимости
смажьте их .
Общее техническое обслуживание
Утечка топлива , охлаждающей жидкости,
масла и отработавших газов
ПРЕДУПРЕЖДЕНИЕ
 Запрещается эксплуатировать автомобиль , если есть подозре -
ние на утечку топлива или чувствуется запах топлива . Обрати -
тесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
Работа наружных и внутренних
осветительных приборов
Работа контрольно -измерительных приборов
и контрольных ламп
Смазка петель и замков

Плавкие вставки
Техническое обслуживание автомобиля 10-27
10
E01002901763
Плавкие вставки предотвращают возгорание , если через отдель -
ные электрические цепи проходит чрезмерно большой ток .
Если перегорит плавкая вставка , обратитесь для проверки элек -
трооборудования автомобиля в авторизованный сервисный центр
MITSUBISHI MOTORS.
См . раздел «Таблица расположения предохранителей в блоке ,
находящемся в салоне » на стр . 10-29 и « Таблица расположения
предохранителей в блоке , находящемся в моторном отсеке»
на стр . 10-31.
E01003003488
Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки каждая цепь снабжена
предохранителем .
Блоки предохранителей установлены в салоне и в моторном
отсеке .
Плавкие вставки
ПРЕДУПРЕЖДЕНИЕ
 Запрещается заменять плавкие вставки другими токопроводя -
щими предметами: это может привести к возгоранию автомо-
биля , уничтожению имущества и тяжелой или даже
несовместимой с жизнью травме .
Предохранители
Расположение блока предохранителей

Предохранители
10-28Техническое обслуживание автомобиля
10
;ehd предохранителей в салоне расположен за крышкой блока
предохранителей перед водительским сиденьем , в месте , изобра -
женном на рисунке .
Потяните на себя крышку блока предохранителей и снимите ее . В
моторном отсеке блок предохранителей расположен в месте ,
указанном на рисунке .
1. Нажмите на защелку .
2. Снимите крышку .
E01007700684
Номинальный ток предохранителей и защищаемые цепи указаны
с обратной стороны крышки блока предохранителей в салоне
ивмоторном отсеке .
Блок предохранителей в салоне
AБлок предохранителей
Блок предохранителей вмоторном отсеке
Номинальный ток предохранителей

Предохранители
Техническое обслуживание автомобиля 10-29
10
E01007902215
ПРИМЕЧАНИЕ
Запасные предохранители находятся на крышке блока предохрани-
телей в моторном отсеке . Для замены следует использовать предо -
хранитель , рассчитанный на такой же номинальный ток, как
у перегоревшего предохранителя .
Таблица расположения предохранителей в блоке ,
находящемся в салоне
№ Обозначение Защищаемая цепьНоминальный
ток
1 Электростекло
-
подъемники 30 A
*
2 Обогреватель
заднего
стекла 30 A
*
3 Отопитель30 A
4 Очиститель
ветрового
стекла 30 A
5 Электропривод
замков
дверей 25 A
6– – –
7 Розетка электропитания 15 A
8 Очиститель
заднего
стекла 15 A
9 Люк20 A
10 Замок зажигания 10 A
11 Опция10 A
12 Аварийная
световая
сигнализация 15 A
13 Система
полного
привода 10 A
14 Стоп
-сигналы
(лампы стоп -сигналов ) 15 A
15 Ко н т р оль н о
-измери-
тельные приборы 10 A

Предохранители
10-30Техническое обслуживание автомобиля
10
* Плавкая вставка
 В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать .
 В приведенной выше таблице указаны основные цепи, защи-
щаемые каждым предохранителем .
16
Система
подушек
безопасности SRS 7,5 A
17 Ауд ио с ис те ма 15 A
18 Реле блока управления 7,5 A
19 Лампы
освещения
салона (плафоны ) 15 A
20 Фонари
заднего хода
(лампы света заднего
хода ) 7,5 A
21 Обогрев
наружных
зеркал заднего ви
да 7,5 A
22 Наружные
зеркала
заднего вида 10 A
23 Прикуриватель
/
розетка электропитания 15 A
№
Обозначение Защищаемая цепьНоминальный
ток
