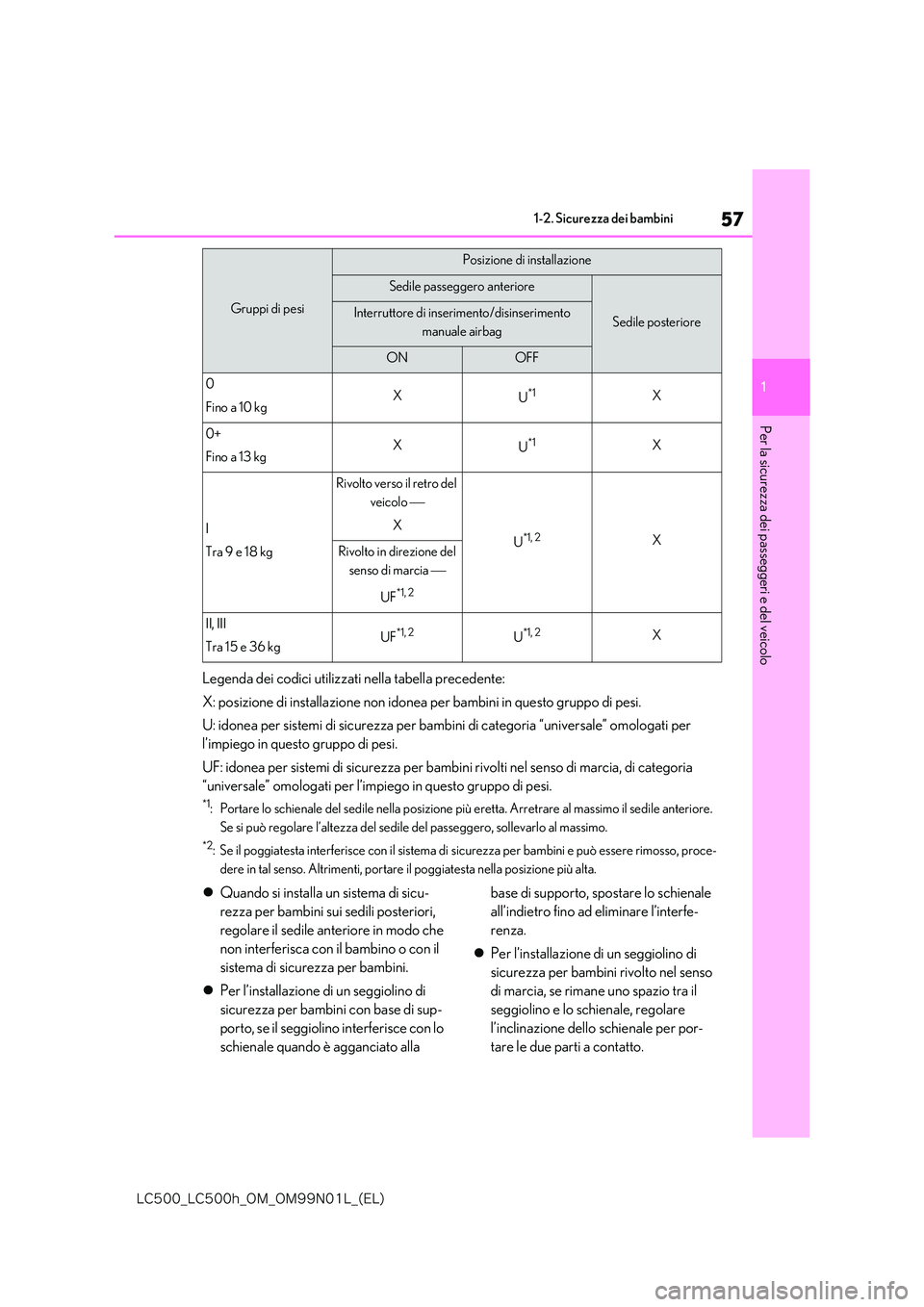

57
1
-$@-$I@0.@0./-@ &-

1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
Legenda dei codici utilizzati nella tabella precedente:
X: posizione di installazione non idonea per bambini in questo gruppo di pesi.
U: idonea per sistemi di sicurezza per bamb ini di categoria “universale” omologati per
l’impiego in questo gruppo di pesi.
UF: idonea per sistemi di sicurezza per bambin i rivolti nel senso di marcia, di categoria
“universale” omologati per l’impiego in questo gruppo di pesi.
*1: Portare lo schienale del sedile nella posizione più eretta. Arretrare al massimo il sedile anteriore.
Se si può regolare l’altezza del sedile del passeggero, sollevarlo al massimo.
*2: Se il poggiatesta interferisce con il sistema di sicurezza per bambini e può essere rimosso, proce-
dere in tal senso. Altrimenti, portare il poggiatesta nella posizione più alta.
 Quando si installa un sistema di sicu-
rezza per bambini sui sedili posteriori,
regolare il sedile anteriore in modo che
non interferisca con il bambino o con il
sistema di sicurezza per bambini.
 Per l’installazione di un seggiolino di
sicurezza per bambini con base di sup-
porto, se il seggiolino interferisce con lo
schienale quando è agganciato alla
base di supporto, spostare lo schienale
all’indietro fino ad eliminare l’interfe-
renza.
 Per l’installazione di un seggiolino di
sicurezza per bambini rivolto nel senso
di marcia, se rimane uno spazio tra il
seggiolino e lo schienale, regolare
l’inclinazione dello schienale per por-
tare le due parti a contatto.
Gruppi di pesi
Posizione di installazione
Sedile passeggero anteriore
Sedile posterioreInterruttore di inserimento/disinserimento
manuale airbag
ONOFF
0
Fino a 10 kgXU*1X
0+
Fino a 13 kgXU*1X
I
Tra 9 e 18 kg
Rivolto verso il retro del
veicolo 
X
U*1, 2XRivolto in direzione del
senso di marcia 
UF*1, 2
II, III
Tra 15 e 36 kgUF*1, 2U*1, 2X

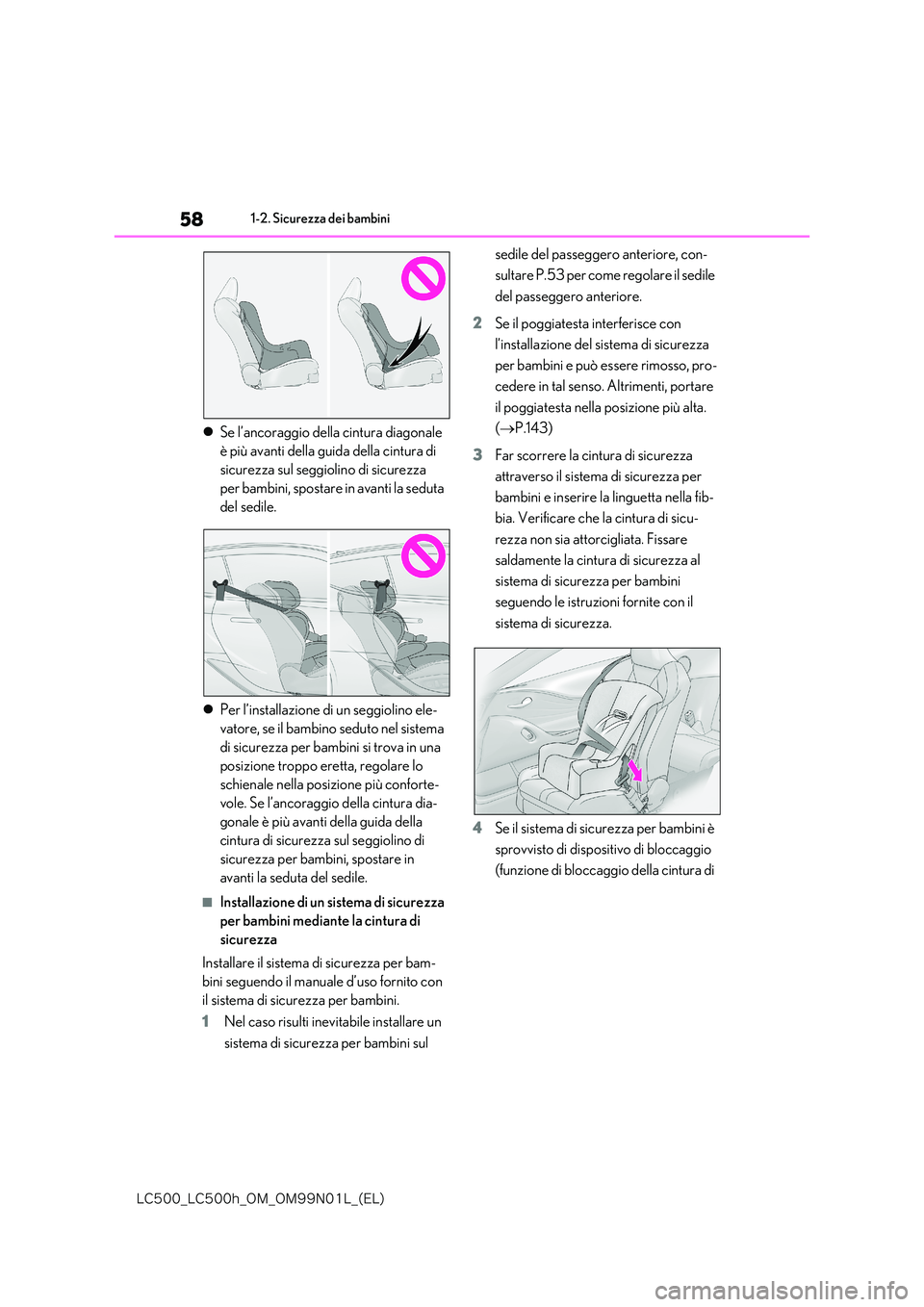

58
-$@-$I@0.@0./-@ &-

1-2. Sicurezza dei bambini
Se l’ancoraggio della cintura diagonale
è più avanti della guida della cintura di
sicurezza sul seggiolino di sicurezza
per bambini, spostare in avanti la seduta
del sedile.
 Per l’installazione di un seggiolino ele-
vatore, se il bambino seduto nel sistema
di sicurezza per bambini si trova in una
posizione troppo eretta, regolare lo
schienale nella posizione più conforte-
vole. Se l’ancoraggio della cintura dia-
gonale è più avanti della guida della
cintura di sicurezza sul seggiolino di
sicurezza per bambin i, spostare in
avanti la seduta del sedile.
■Installazione di un sistema di sicurezza
per bambini mediante la cintura di
sicurezza
Installare il sistema di sicurezza per bam-
bini seguendo il manuale d’uso fornito con
il sistema di sicurezza per bambini.
1 Nel caso risulti inevitabile installare un
sistema di sicurezza per bambini sul
sedile del passeggero anteriore, con-
sultare P.53 per come regolare il sedile
del passeggero anteriore.
2 Se il poggiatesta interferisce con
l’installazione del sistema di sicurezza
per bambini e può essere rimosso, pro-
cedere in tal senso. Altrimenti, portare
il poggiatesta nella posizione più alta.
( P.143)
3 Far scorrere la cintura di sicurezza
attraverso il sistema di sicurezza per
bambini e inserire la linguetta nella fib-
bia. Verificare che la cintura di sicu-
rezza non sia attorcigliata. Fissare
saldamente la cintura di sicurezza al
sistema di sicurezza per bambini
seguendo le istruzioni fornite con il
sistema di sicurezza.
4 Se il sistema di sicurezza per bambini è
sprovvisto di dispositivo di bloccaggio
(funzione di bloccaggio della cintura di

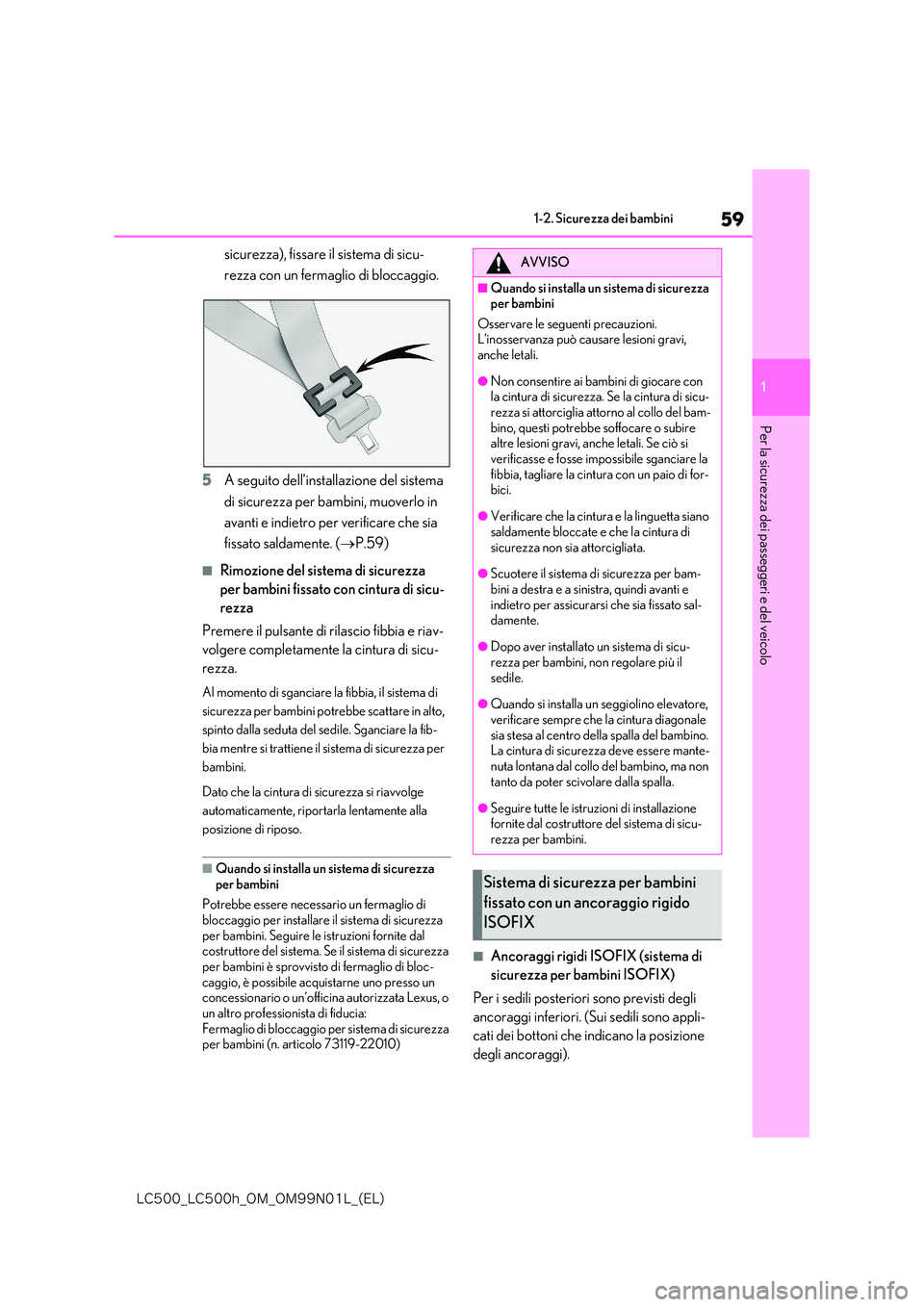

59
1
-$@-$I@0.@0./-@ &-

1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
sicurezza), fissare il sistema di sicu-
rezza con un fermaglio di bloccaggio.
5 A seguito dell’installazione del sistema
di sicurezza per bambini, muoverlo in
avanti e indietro per verificare che sia
fissato saldamente. ( P.59)
■Rimozione del sistema di sicurezza
per bambini fissato con cintura di sicu-
rezza
Premere il pulsante di rilascio fibbia e riav-
volgere completamente la cintura di sicu-
rezza.
Al momento di sganciare la fibbia, il sistema di
sicurezza per bambini potrebbe scattare in alto,
spinto dalla seduta del sedile. Sganciare la fib-
bia mentre si trattiene il sistema di sicurezza per
bambini.
Dato che la cintura di sicurezza si riavvolge
automaticamente, riportarla lentamente alla
posizione di riposo.
■Quando si installa un sistema di sicurezza per bambini
Potrebbe essere necessario un fermaglio di bloccaggio per installare il sistema di sicurezza
per bambini. Seguire le istruzioni fornite dal costruttore del sistema. Se il sistema di sicurezza per bambini è sprovvisto di fermaglio di bloc-
caggio, è possibile acquistarne uno presso un concessionario o un’officina autorizzata Lexus, o un altro profession ista di fiducia:
Fermaglio di bloccaggio per sistema di sicurezza per bambini (n. articolo 73119-22010)
■Ancoraggi rigidi ISOFIX (sistema di
sicurezza per bambini ISOFIX)
Per i sedili posteriori sono previsti degli
ancoraggi inferiori. (Sui sedili sono appli-
cati dei bottoni che indicano la posizione
degli ancoraggi).
AVVISO
■Quando si installa un sistema di sicurezza per bambini
Osservare le seguenti precauzioni. L’inosservanza può cau sare lesioni gravi, anche letali.
●Non consentire ai bambini di giocare con la cintura di sicurezza. Se la cintura di sicu-
rezza si attorciglia attorno al collo del bam- bino, questi potrebbe soffocare o subire altre lesioni gravi, anche letali. Se ciò si
verificasse e fosse impossibile sganciare la fibbia, tagliare la cintura con un paio di for-bici.
●Verificare che la cintura e la linguetta siano saldamente bloccate e che la cintura di
sicurezza non sia attorcigliata.
●Scuotere il sistema di sicurezza per bam-
bini a destra e a sinistra, quindi avanti e indietro per assicurarsi che sia fissato sal-damente.
●Dopo aver installato un sistema di sicu-rezza per bambini, non regolare più il
sedile.
●Quando si installa un seggiolino elevatore,
verificare sempre che la cintura diagonale sia stesa al centro della spalla del bambino. La cintura di sicurezza deve essere mante-
nuta lontana dal collo del bambino, ma non tanto da poter scivolare dalla spalla.
●Seguire tutte le istruzioni di installazione fornite dal costruttore del sistema di sicu-rezza per bambini.
Sistema di sicurezza per bambini
fissato con un ancoraggio rigido
ISOFIX

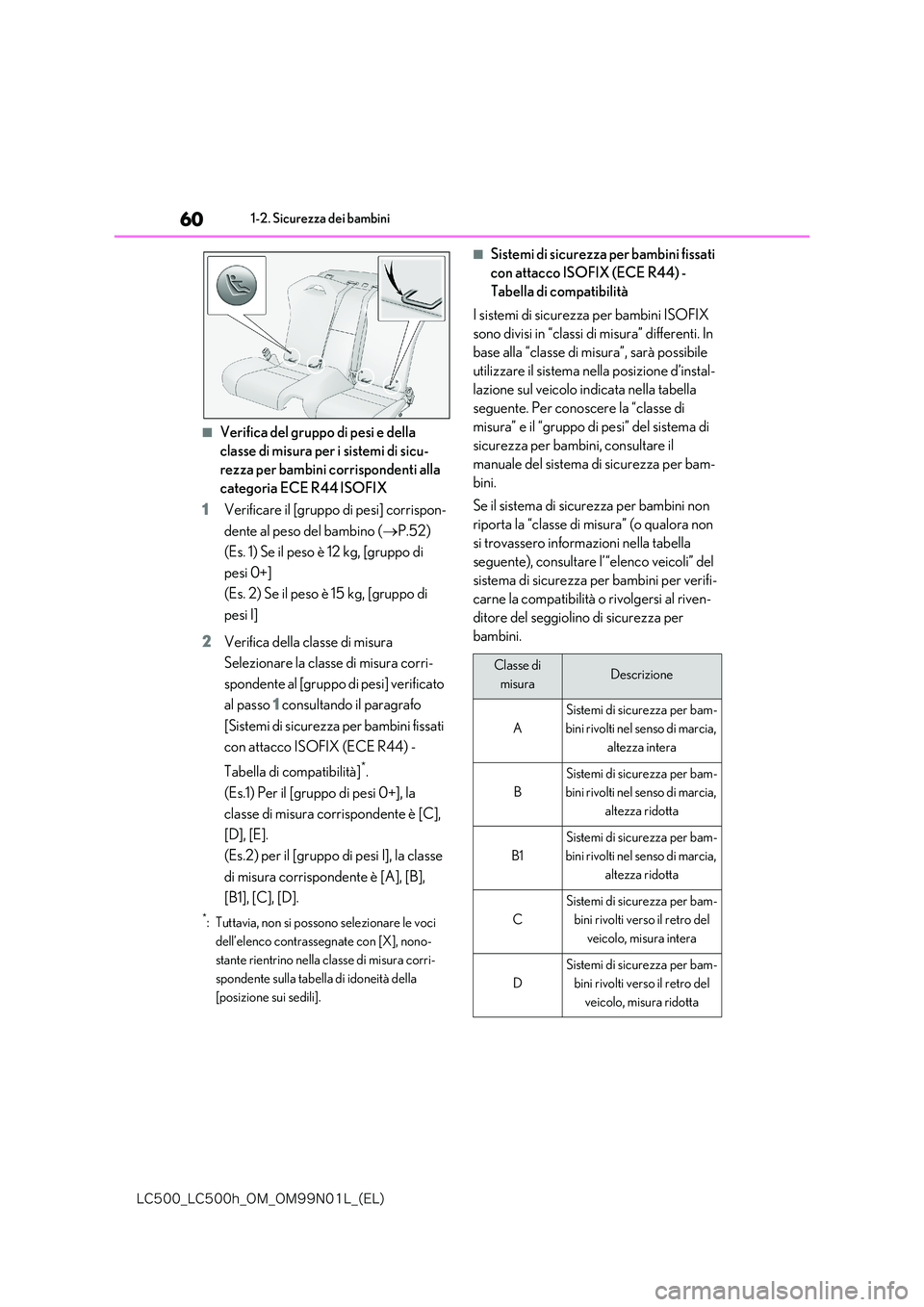

60
-$@-$I@0.@0./-@ &-

1-2. Sicurezza dei bambini
■Verifica del gruppo di pesi e della
classe di misura per i sistemi di sicu-
rezza per bambini corrispondenti alla
categoria ECE R44 ISOFIX
1 Verificare il [gruppo di pesi] corrispon-
dente al peso del bambino ( P.52)
(Es. 1) Se il peso è 12 kg, [gruppo di
pesi 0+]
(Es. 2) Se il peso è 15 kg, [gruppo di
pesi I]
2 Verifica della classe di misura
Selezionare la classe di misura corri-
spondente al [gruppo di pesi] verificato
al passo 1 consultando il paragrafo
[Sistemi di sicurezza per bambini fissati
con attacco ISOFIX (ECE R44) -
Tabella di compatibilità]*.
(Es.1) Per il [gruppo di pesi 0+], la
classe di misura corrispondente è [C],
[D], [E].
(Es.2) per il [gruppo di pesi I], la classe
di misura corrispondente è [A], [B],
[B1], [C], [D].
*: Tuttavia, non si possono selezionare le voci
dell’elenco contrassegnate con [X], nono-
stante rientrino nella classe di misura corri-
spondente sulla tabella di idoneità della
[posizione sui sedili].
■Sistemi di sicurezza per bambini fissati
con attacco ISOFIX (ECE R44) -
Tabella di compatibilità
I sistemi di sicurezza per bambini ISOFIX
sono divisi in “classi di misura” differenti. In
base alla “classe di misura”, sarà possibile
utilizzare il sistema nella posizione d’instal-
lazione sul veicolo indicata nella tabella
seguente. Per conoscere la “classe di
misura” e il “gruppo di pesi” del sistema di
sicurezza per bambini, consultare il
manuale del sistema di sicurezza per bam-
bini.
Se il sistema di sicurezza per bambini non
riporta la “classe di misura” (o qualora non
si trovassero informazioni nella tabella
seguente), consultare l’“elenco veicoli” del
sistema di sicurezza per bambini per verifi-
carne la compatibilità o rivolgersi al riven-
ditore del seggiolino di sicurezza per
bambini.
Classe di
misuraDescrizione
A
Sistemi di sicurezza per bam-
bini rivolti nel senso di marcia,
altezza intera
B
Sistemi di sicurezza per bam-
bini rivolti nel senso di marcia,
altezza ridotta
B1
Sistemi di sicurezza per bam-
bini rivolti nel senso di marcia,
altezza ridotta
C
Sistemi di sicurezza per bam-
bini rivolti verso il retro del
veicolo, misura intera
D
Sistemi di sicurezza per bam-
bini rivolti verso il retro del
veicolo, misura ridotta

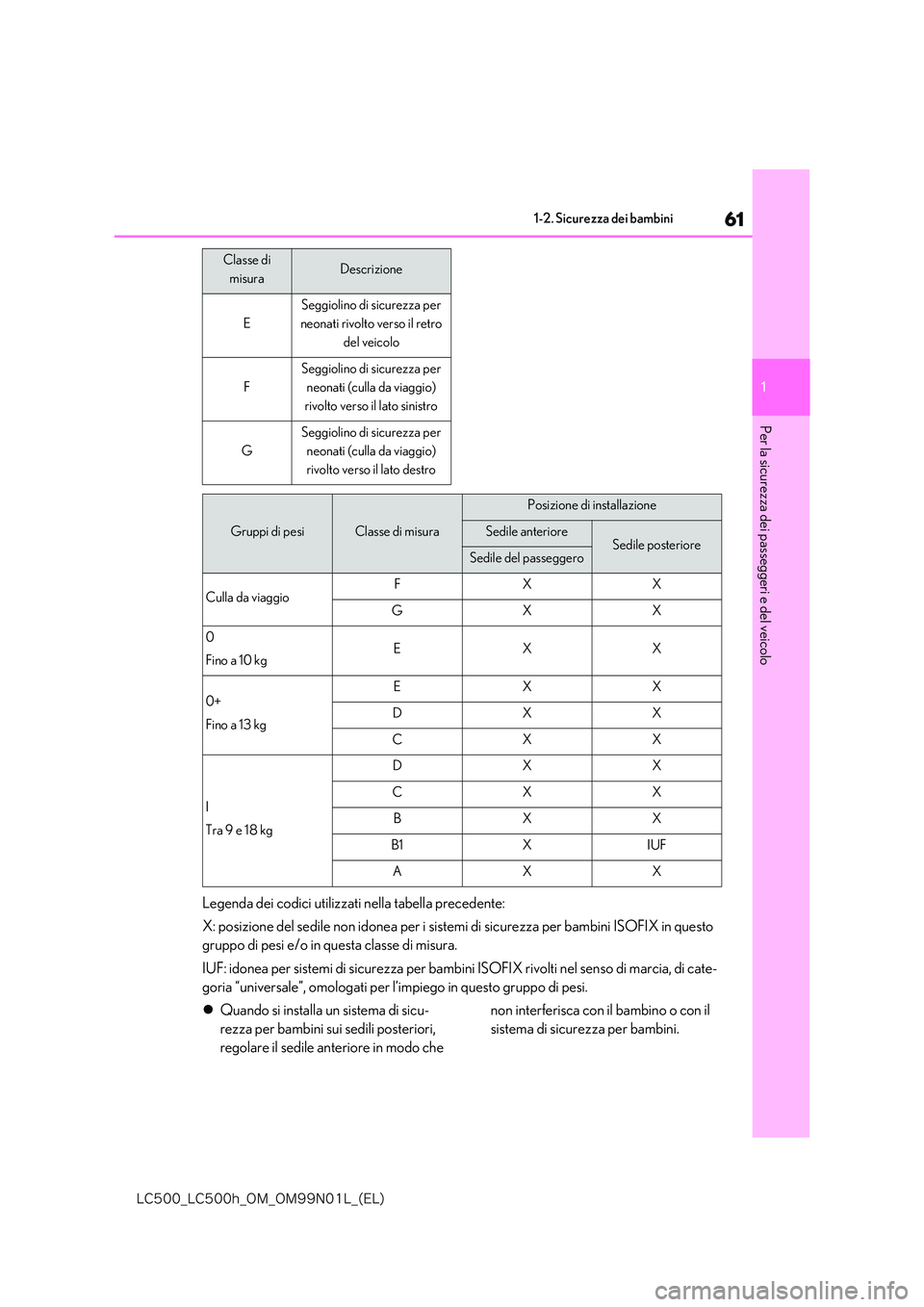

61
1
-$@-$I@0.@0./-@ &-

1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
Legenda dei codici utilizzati nella tabella precedente:
X: posizione del sedile non idonea per i sistem i di sicurezza per bambini ISOFIX in questo
gruppo di pesi e/o in questa classe di misura.
IUF: idonea per sistemi di sicurezza per bambin i ISOFIX rivolti nel senso di marcia, di cate-
goria “universale”, omologati per l’im piego in questo gruppo di pesi.
 Quando si installa un sistema di sicu-
rezza per bambini sui sedili posteriori,
regolare il sedile anteriore in modo che
non interferisca con il bambino o con il
sistema di sicurezza per bambini.
E
Seggiolino di sicurezza per
neonati rivolto verso il retro
del veicolo
F
Seggiolino di sicurezza per
neonati (culla da viaggio)
rivolto verso il lato sinistro
G
Seggiolino di sicurezza per
neonati (culla da viaggio)
rivolto verso il lato destro
Classe di
misuraDescrizione
Gruppi di pesiClasse di misura
Posizione di installazione
Sedile anterioreSedile posterioreSedile del passeggero
Culla da viaggioFXX
GXX
0
Fino a 10 kgEXX
0+
Fino a 13 kg
EXX
DXX
CXX
I
Tra 9 e 18 kg
DXX
CXX
BXX
B1XIUF
AXX

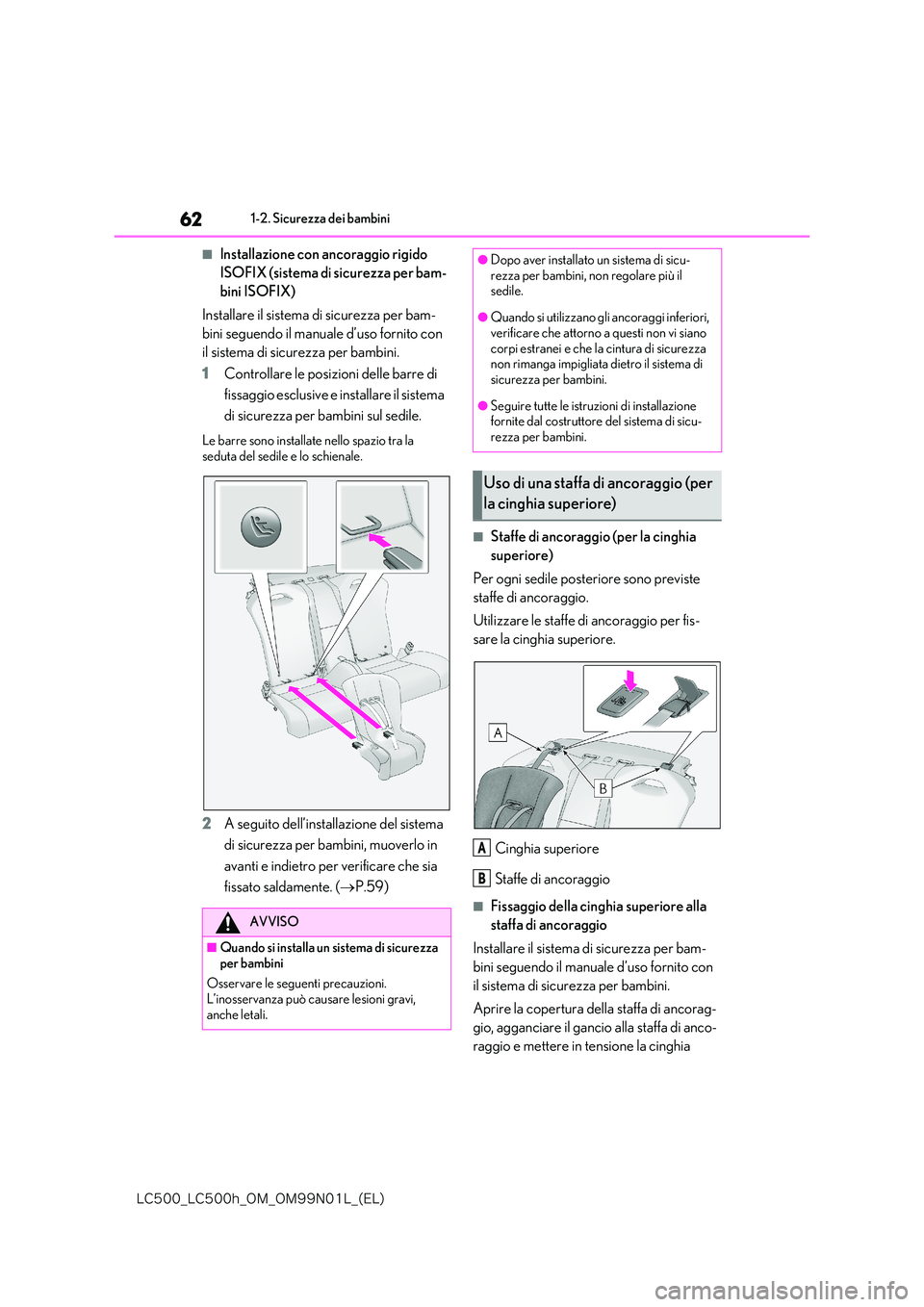

62
-$@-$I@0.@0./-@ &-

1-2. Sicurezza dei bambini
■Installazione con ancoraggio rigido
ISOFIX (sistema di sicurezza per bam-
bini ISOFIX)
Installare il sistema di sicurezza per bam-
bini seguendo il manuale d’uso fornito con
il sistema di sicurezza per bambini.
1 Controllare le posizioni delle barre di
fissaggio esclusive e installare il sistema
di sicurezza per bambini sul sedile.
Le barre sono installate nello spazio tra la
seduta del sedile e lo schienale.
2 A seguito dell’installazione del sistema
di sicurezza per bambini, muoverlo in
avanti e indietro per verificare che sia
fissato saldamente. ( P.59)
■Staffe di ancoraggio (per la cinghia
superiore)
Per ogni sedile posteriore sono previste
staffe di ancoraggio.
Utilizzare le staffe di ancoraggio per fis-
sare la cinghia superiore.
Cinghia superiore
Staffe di ancoraggio
■Fissaggio della cinghia superiore alla
staffa di ancoraggio
Installare il sistema di sicurezza per bam-
bini seguendo il manuale d’uso fornito con
il sistema di sicurezza per bambini.
Aprire la copertura della staffa di ancorag-
gio, agganciare il gancio alla staffa di anco-
raggio e mettere in tensione la cinghia
AVVISO
■Quando si installa un sistema di sicurezza
per bambini
Osservare le seguenti precauzioni. L’inosservanza può causare lesioni gravi,
anche letali.
●Dopo aver installato un sistema di sicu- rezza per bambini, non regolare più il sedile.
●Quando si utilizzano gli ancoraggi inferiori, verificare che attorno a questi non vi siano
corpi estranei e che la cintura di sicurezza non rimanga impigliata dietro il sistema di sicurezza per bambini.
●Seguire tutte le istruzioni di installazione fornite dal costruttore del sistema di sicu-
rezza per bambini.
Uso di una staffa di ancoraggio (per
la cinghia superiore)
A
B

63
1
-$@-$I@0.@0./-@ &-

1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
superiore.
Verificare che la cinghia superiore sia salda-
mente fissata. ( P.59)
Cinghia superiore
Gancio
AVVISO
■Quando si installa un sistema di sicurezza
per bambini
Osservare le seguenti precauzioni. L’inosservanza può causare lesioni gravi,
anche letali.
●Fissare saldamente la cinghia superiore ed
assicurarsi che la cintura non sia attorci- gliata.
●Fissare la cinghia superiore solo alla staffa di ancoraggio e non ad altre parti.
●Dopo aver installato un sistema di sicu-rezza per bambini, non regolare più il sedile.
●Seguire tutte le istruzioni di installazione fornite dal costruttore del sistema di sicu-
rezza per bambini.
NOTA
■Staffe di ancoraggio (per la cinghia supe-
riore)
Chiudere il coperchietto se non lo si usa. Se dovesse rimanere aper to, il coperchietto
potrebbe subire danni.
A
B

64
-$@-$I@0.@0./-@ &-

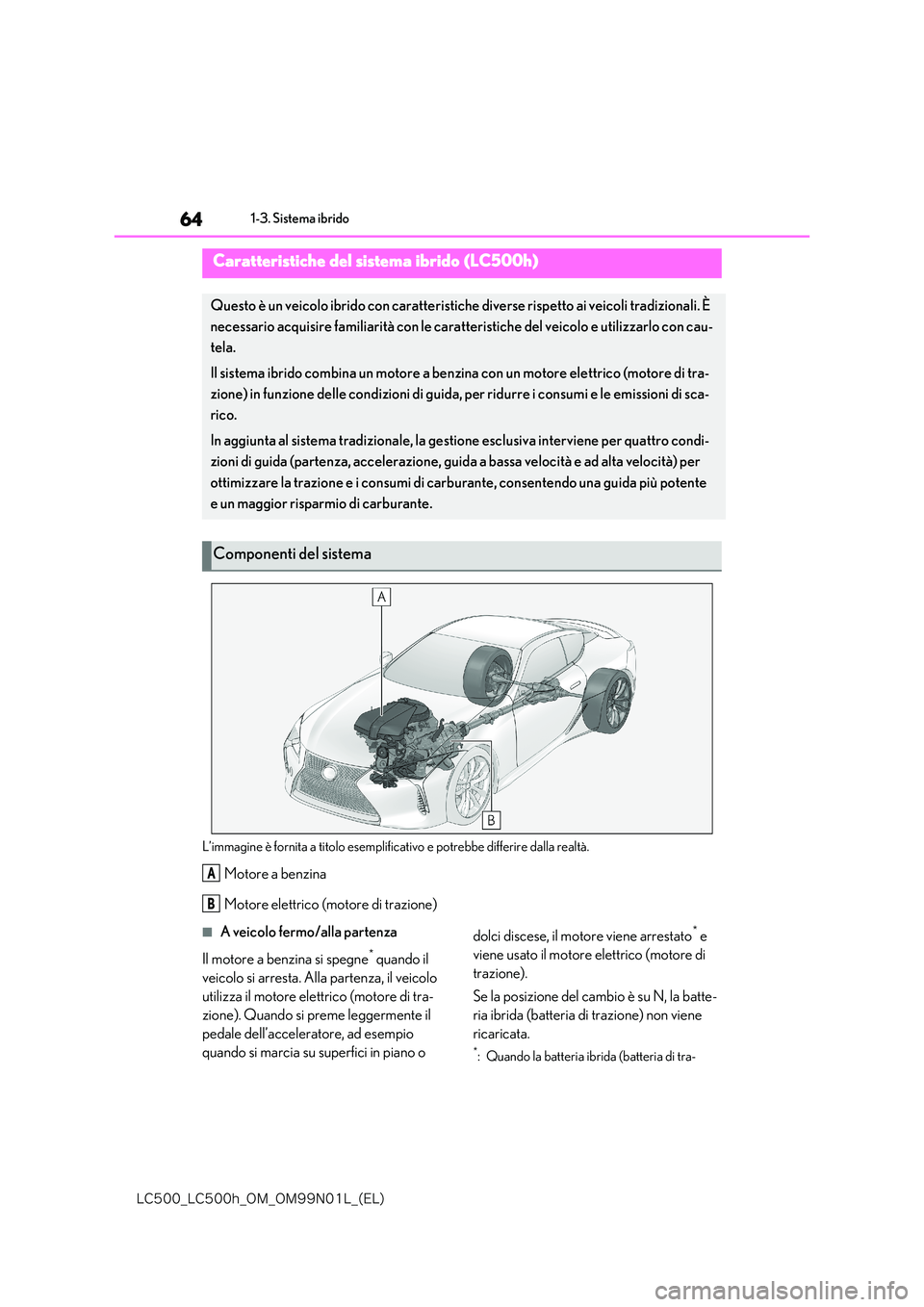

1-3. Sistema ibrido
1-3.Sistema ibrido
L’immagine è fornita a titolo esemplificativo e potrebbe differire dalla realtà.
Motore a benzina
Motore elettrico (motore di trazione)
■A veicolo fermo/alla partenza
Il motore a benzina si spegne* quando il
veicolo si arresta. Alla partenza, il veicolo
utilizza il motore elettrico (motore di tra-
zione). Quando si preme leggermente il
pedale dell’acceleratore, ad esempio
quando si marcia su superfici in piano o
dolci discese, il motore viene arrestato* e
viene usato il motore elettrico (motore di
trazione).
Se la posizione del cambio è su N, la batte-
ria ibrida (batteria di trazione) non viene
ricaricata.
*: Quando la batteria ibrida (batteria di tra-
Caratteristiche del sistema ibrido (LC500h)
Questo è un veicolo ibrido con caratteristiche diverse rispetto ai veicoli tradizionali. È
necessario acquisire familiarità con le caratteristiche del veicolo e utilizzarlo con cau-
tela.
Il sistema ibrido combina un motore a benz ina con un motore elettrico (motore di tra-
zione) in funzione delle condiz ioni di guida, per ridurre i consumi e le emissioni di sca-
rico.
In aggiunta al sistema tradizionale, la gestione esclusiva interviene per quattro condi-
zioni di guida (partenza, accelerazione, guida a bassa velocità e ad alta velocità) per
ottimizzare la trazione e i consumi di carburante, consentendo una guida più potente
e un maggior risparmio di carburante.
Componenti del sistema
A
B
