2018 Lexus LC500h lexus LC500h 2018 Manuale del proprietario (in Italian)

81
1
-$@-$I@0.@0./-@ &-

1-4. Impianto antifurto
Per la sicurezza dei passeggeri e del veicolo
anti-intrusione di altri veicoli
• movimento di persone all’esterno del veicolo
●All’interno del veicolo sono presenti oggetti
instabili, ad esempio accessori penzolanti o indumenti appesi ai ganci appendiabiti.
●Il veicolo è parcheggiato in un luogo con vibrazioni o rumori estremamente intensi, ad esempio all’interno di un’autorimessa.
●Ghiaccio o neve vengono rimossi dal veicolo, in modo tale da provocare urti o vibrazioni
ripetute.
●Il veicolo si trova all’ interno di un lavaggio
automatico o ad alta pressione.
●Il veicolo riceve degli urti causati, ad esempio,
da grandine, fulmini o altri tipi di urti ripetuti o
vibrazioni.
■Considerazioni sul rilevamento da parte del sensore di inclinazione
Il sensore può attivare l’allarme nei seguenti casi:
●il veicolo viene trasportato su un traghetto, un rimorchio, un treno, ecc.
●Il veicolo è parcheggiato in un garage pub-blico.
●Il veicolo è all’interno di un lavaggio automa-tico che ne effettua lo spostamento.
●Uno degli pneumatici si sgonfia.
●Il veicolo viene sollevato.
●Si verifica un terremoto o la strada frana.
NOTA
■Per garantire che il sensore anti-intru-sione funzioni correttamente
●Per garantire il corretto funzionamento dei
sensori, evitare di toccarli o coprirli.
●Non spruzzare deodoranti per l’ambiente
o altri prodotti direttamente nei fori dei sensori.
●Se si montano accessori non originali Lexus o se si lasciano oggetti tra i sedili del conducente e del passeggero anteriore si
potrebbe ridurre la capacità di rileva- mento.

82
-$@-$I@0.@0./-@ &-

1-4. Impianto antifurto

2
83
-$@-$I@0.@0./-@ &-

2
Informazioni e spie di stato del veicolo
Informazioni e spie di stato del
veicolo
2-1. Quadro strumenti
Spie di allarme e di avvertenza ...... 84
Indicatori e misuratori ........................ 90
Display multi-informazioni ............... 94
Head-up display ................................ 100
Schermata del consumo carbu-
rante/monitoraggio energetico 105

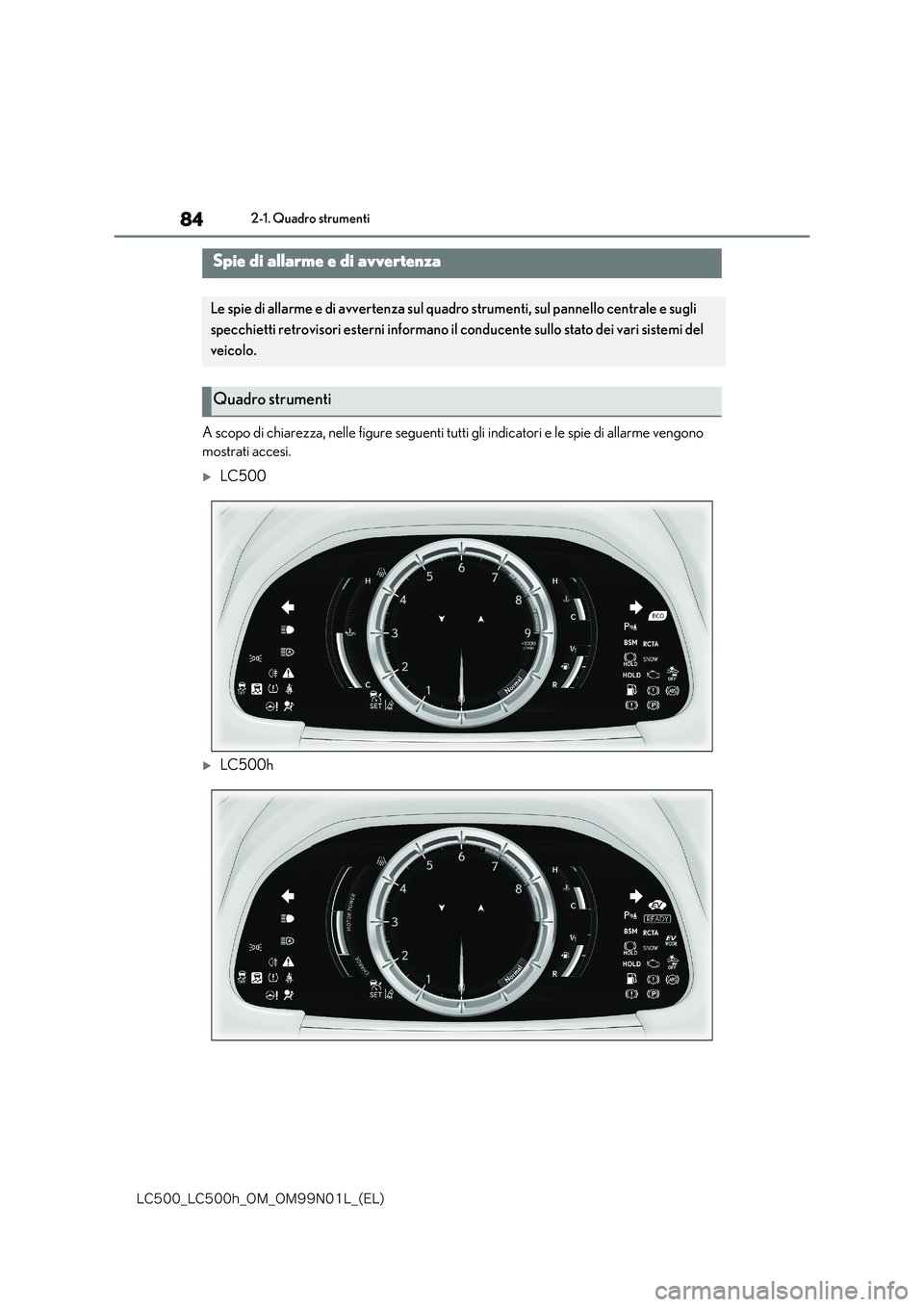

84
-$@-$I@0.@0./-@ &-

2-1. Quadro strumenti
2-1.Quadro strumenti
A scopo di chiarezza, nelle figure seguenti tutti gli indicatori e le spie di allarme vengono
mostrati accesi.
LC500
LC500h
Spie di allarme e di avvertenza
Le spie di allarme e di avvertenza sul quad ro strumenti, sul pannello centrale e sugli
specchietti retrovisori esterni informano il conducente sullo stato dei vari sistemi del
veicolo.
Quadro strumenti

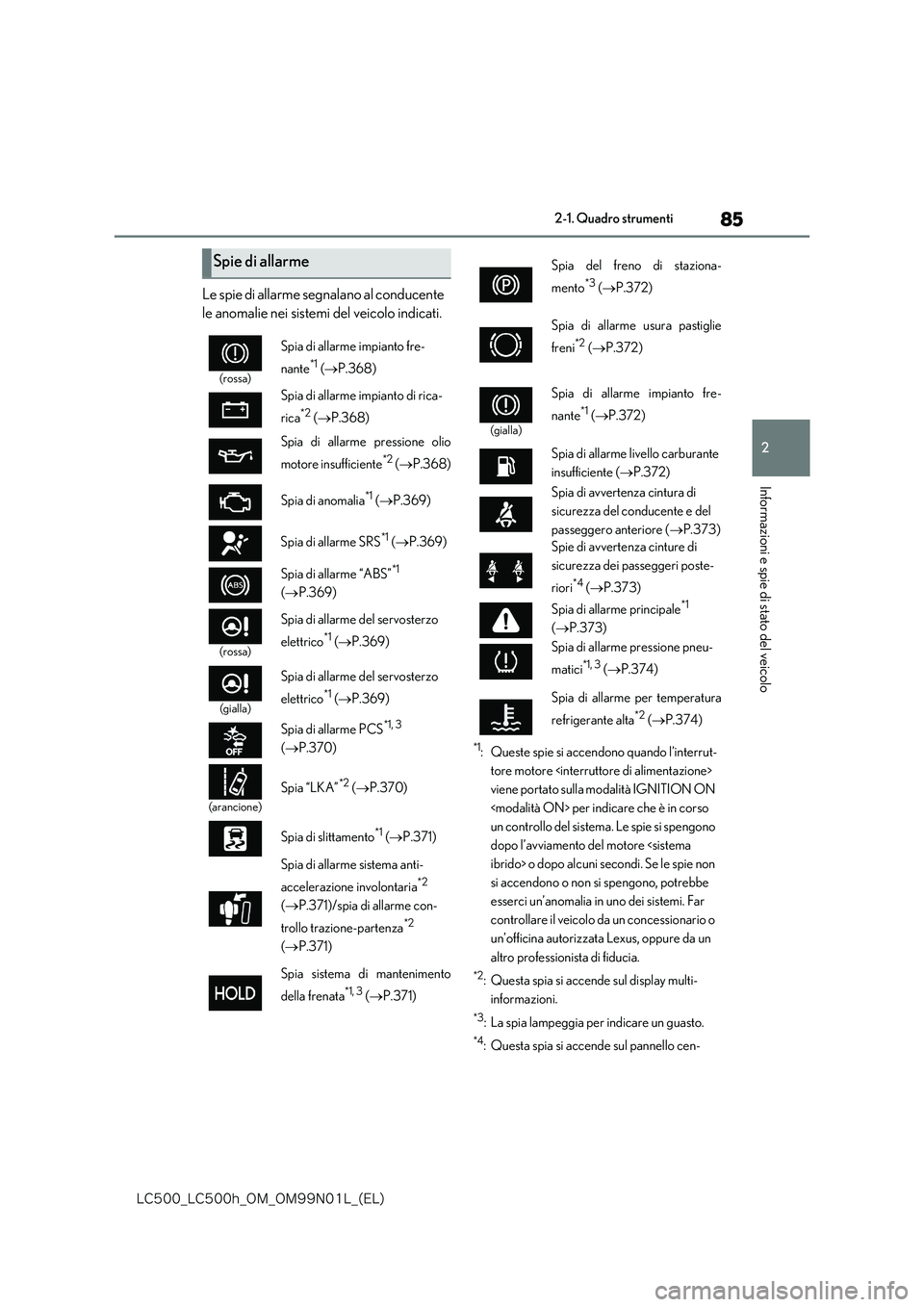

85
2
-$@-$I@0.@0./-@ &-

2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Le spie di allarme segnalano al conducente
le anomalie nei sistemi del veicolo indicati.
*1: Queste spie si accendono quando l’interrut-
tore motore
viene portato sulla modalità IGNITION ON
per indicare che è in corso
un controllo del sistema. Le spie si spengono
dopo l’avviamento del motore ibrido> o dopo alcuni secondi. Se le spie non
si accendono o non si spengono, potrebbe
esserci un’anomalia in uno dei sistemi. Far
controllare il veicolo da un concessionario o
un’officina autorizzata Lexus, oppure da un
altro professionista di fiducia.
*2: Questa spia si accende sul display multi-
informazioni.
*3: La spia lampeggia per indicare un guasto.
*4: Questa spia si accende sul pannello cen-
Spie di allarme
(rossa)
Spia di allarme impianto fre-
nante*1 ( P.368)
Spia di allarme impianto di rica-
rica*2 ( P.368)
Spia di allarme pressione olio
motore insufficiente*2 ( P.368)
Spia di anomalia*1 ( P.369)
Spia di allarme SRS*1 ( P.369)
Spia di allarme “ABS”*1
( P.369)
(rossa)
Spia di allarme del servosterzo
elettrico*1 ( P.369)
(gialla)
Spia di allarme del servosterzo
elettrico*1 ( P.369)
Spia di allarme PCS*1, 3
( P.370)
(arancione)
Spia “LKA”*2 (P.370)
Spia di slittamento*1 ( P.371)
Spia di allarme sistema anti-
accelerazione involontaria*2
( P.371)/spia di allarme con-
trollo trazione-partenza*2
( P.371)
Spia sistema di mantenimento
della frenata*1, 3 ( P.371)
Spia del freno di staziona-
mento*3 ( P.372)
Spia di allarme usura pastiglie
freni*2 ( P.372)
(gialla)
Spia di allarme impianto fre-
nante*1 ( P.372)
Spia di allarme livello carburante
insufficiente ( P.372)
Spia di avvertenza cintura di
sicurezza del conducente e del
passeggero anteriore ( P.373)
Spie di avvertenza cinture di
sicurezza dei passeggeri poste-
riori*4 ( P.373)
Spia di allarme principale*1
( P.373)
Spia di allarme pressione pneu-
matici*1, 3 ( P.374)
Spia di allarme per temperatura
refrigerante alta*2 ( P.374)

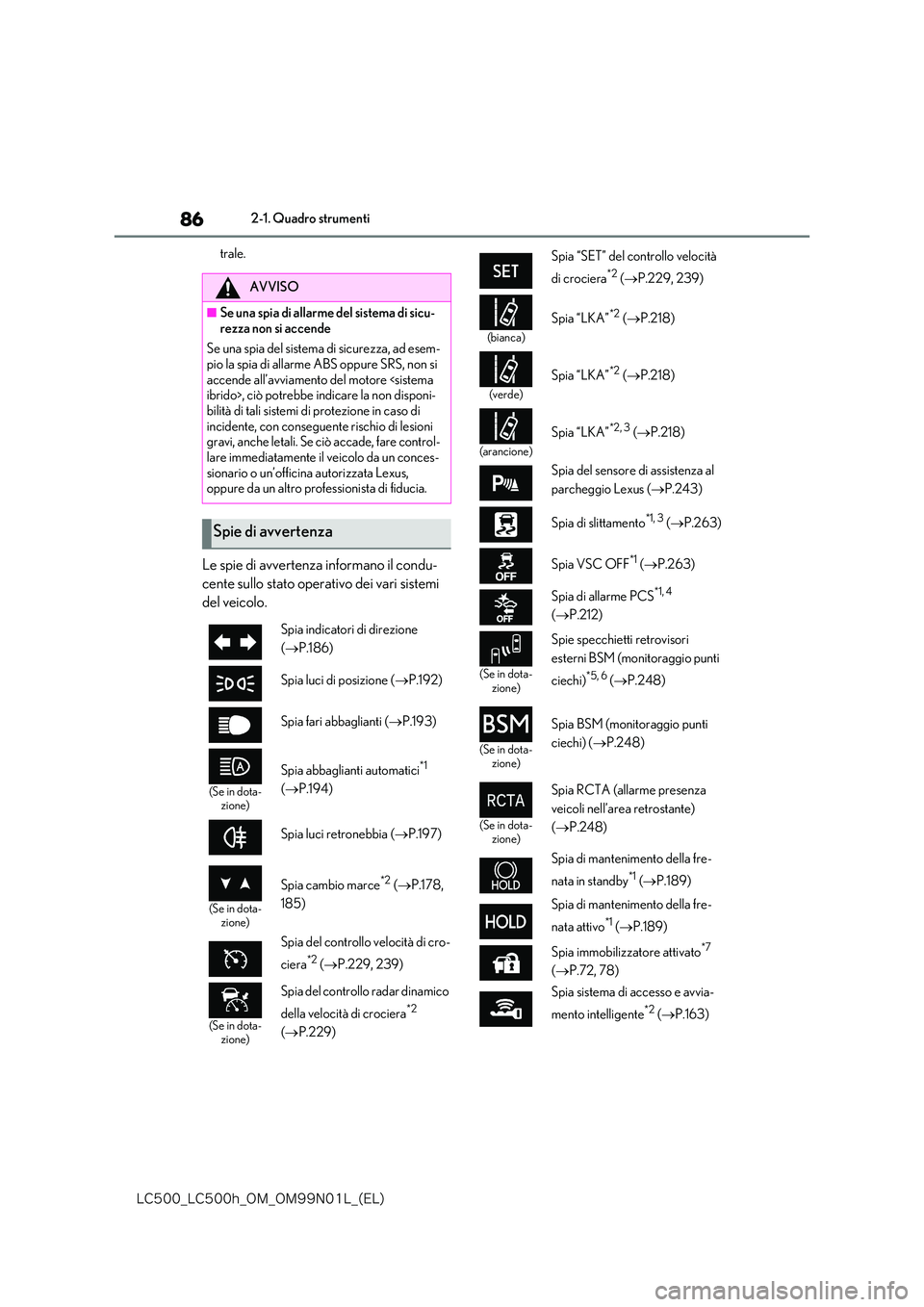

86
-$@-$I@0.@0./-@ &-

2-1. Quadro strumenti
trale.
Le spie di avvertenza informano il condu-
cente sullo stato operativo dei vari sistemi
del veicolo.
AVVISO
■Se una spia di allarme del sistema di sicu-
rezza non si accende
Se una spia del sistema di sicurezza, ad esem- pio la spia di allarme ABS oppure SRS, non si
accende all’avviamento del motore , ciò potrebbe indicare la non disponi-bilità di tali sistemi di protezione in caso di
incidente, con conseguente rischio di lesioni gravi, anche letali. Se ciò accade, fare control-lare immediatamente il veicolo da un conces-
sionario o un’officina autorizzata Lexus, oppure da un altro professionista di fiducia.
Spie di avvertenza
Spia indicatori di direzione
( P.186)
Spia luci di posizione ( P.192)
Spia fari abbaglianti ( P.193)
(Se in dota- zione)
Spia abbaglianti automatici*1
( P.194)
Spia luci retronebbia ( P.197)
(Se in dota- zione)
Spia cambio marce*2 ( P.178,
185)
Spia del controllo velocità di cro-
ciera*2 ( P.229, 239)
(Se in dota- zione)
Spia del controllo radar dinamico
della velocità di crociera*2
( P.229)
Spia “SET” del controllo velocità
di crociera*2 ( P.229, 239)
(bianca)
Spia “LKA”*2 (P.218)
(verde)
Spia “LKA”*2 (P.218)
(arancione)
Spia “LKA”*2, 3 (P.218)
Spia del sensore di assistenza al
parcheggio Lexus ( P.243)
Spia di slittamento*1, 3 ( P.263)
Spia VSC OFF*1 ( P.263)
Spia di allarme PCS*1, 4
( P.212)
(Se in dota- zione)
Spie specchietti retrovisori
esterni BSM (monitoraggio punti
ciechi)*5, 6 ( P.248)
(Se in dota- zione)
Spia BSM (monitoraggio punti
ciechi) ( P.248)
(Se in dota- zione)
Spia RCTA (allarme presenza
veicoli nell’area retrostante)
( P.248)
Spia di mantenimento della fre-
nata in standby*1 ( P.189)
Spia di mantenimento della fre-
nata attivo*1 ( P.189)
Spia immobilizzatore attivato*7
( P.72, 78)
Spia sistema di accesso e avvia-
mento intelligente*2 ( P.163)

87
2
-$@-$I@0.@0./-@ &-

2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
*1: Queste spie si accendono quando l’interrut-
tore motore
viene portato sulla modalità IGNITION ON
per indicare che è in corso
un controllo del sistema. Le spie si spengono
dopo l’avviamento del motore ibrido> o dopo alcuni secondi. Se le spie non
si accendono o non si spengono, potrebbe
esserci un’anomalia in uno dei sistemi. Far
controllare il veicolo da un concessionario o
un’officina autorizzata Lexus, oppure da un
altro professionista di fiducia.
*2: Questa spia si accende sul display multi-
informazioni.
*3: La spia lampeggia per indicare che il
sistema è attivo.
*4: La spia si accende quando si spegne il
sistema.
*5: Per confermare l’attivazione, le spie degli
specchietti retrovisori esterni del BSM si
accendono nelle seguenti situazioni:
Quando l’interruttore motore di alimentazione> viene portato in modalità
IGNITION ON mentre
l’interruttore principale BSM è acceso.
Quando si accende l’interruttore principale
BSM mentre l’interruttore motore tore di alimentazione> è in modalità IGNI-
TION ON .
Se il sistema funziona correttamente, le spie
degli specchietti retrovisori esterni del BSM
si spengono dopo alcuni secondi.
Se le spie degli specchietti retrovisori
esterni BSM non si accendono o non si
spengono, potrebbe essere presente
un’anomalia nel sistema.
Se ciò accadesse, fare controllare il veicolo
da un concessionario o un’officina autoriz-
zata Lexus, oppure da un altro professionista
di fiducia.
*6: Questa spia si accende sugli specchietti
retrovisori esterni.
(Se in dota- zione)
Spia “READY” ( P.167)
Spia temperatura esterna
bassa*2, 8 ( P.90)
(Se in dota- zione)
Spia di guida Eco*1 ( P.88)
(Se in dota- zione)
Spia EV ( P.65)
Spia del freno di stazionamento
( P.187)
Spia modalità neve ( P.177,
183)
(Se in dota- zione)
Spia modalità di guida EV (EV
mode) ( P.171)
Spia “Normal”*2 ( P.241)
Spia “Eco”*2 ( P.241)
Spia “Sport S”*2 ( P.241)
Spia “Sport S+”*2 ( P.241)
Spia “Comfort”*2 ( P.241)
Spia “Custom”*2 ( P.241)
Spia “PASSENGER AIR BAG”*7
( P.48)

88
-$@-$I@0.@0./-@ &-

2-1. Quadro strumenti
*7: Questa spia si accende sul pannello cen-
trale.
*8: Quando la temperatura esterna non supera
i 3 °C, la spia lampeggia per circa
10 secondi e quindi rimane accesa fissa.
■Indicatore di guida Eco (LC500)
Spia di guida Eco
Quando si accelera in maniera ecologica (guida
Eco), si accende la spia di guida Eco. Se l’accele-
razione oltrepassa la zona di guida Eco o se il
veicolo viene fermato, la spia si spegne.
L’indicatore di guida Eco può essere attivato sul
display multi-informazioni. ( P.94)
Display zona guida Eco
Visualizza la zona di guida Eco con il rapporto di
guida Eco corrente in base all’accelerazione.
Rapporto di guida Eco basato sull’accelera-
zione
La parte che supera la zona di guida Eco si illu-
mina in bianco.
Zona di guida Eco
L’indicatore di guida Eco non funzionerà nei
seguenti casi:
●La posizione del cambio è in una posizione
diversa da D.
●Viene azionato un comando del cambio al volante.
●Spia di guida Eco:non è selezionata né la modalità di guida nor-
male né la modalità di guida Eco. Display zona guida Eco:La modalità di guida Eco non è selezionata.
●La velocità del veicolo è di almeno 130 km/h circa.
■Indicatore del sistema ibrido (LC500h)
Zona di ricarica
Visualizza lo stato di rigenerazione*. L’energia
rigenerata verrà utilizzata per caricare la batte-
ria ibrida (batteria di trazione).
Zona Eco ibrida
Indica che la potenza del motore a benzina non
viene usata spesso.
In svariate condizioni il motore a benzina si spe-
gne e si riavvia automaticamente.
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
È possibile adottare una guida più ecologica
mantenendo la lancetta indicatrice all’interno
della zona Eco.
A
B
C
D
A
B
C
