2018 Lexus LC500h lexus LC500h 2018 Manuale del proprietario (in Italian)

377
7
-$@-$I@0.@0./-@ &-

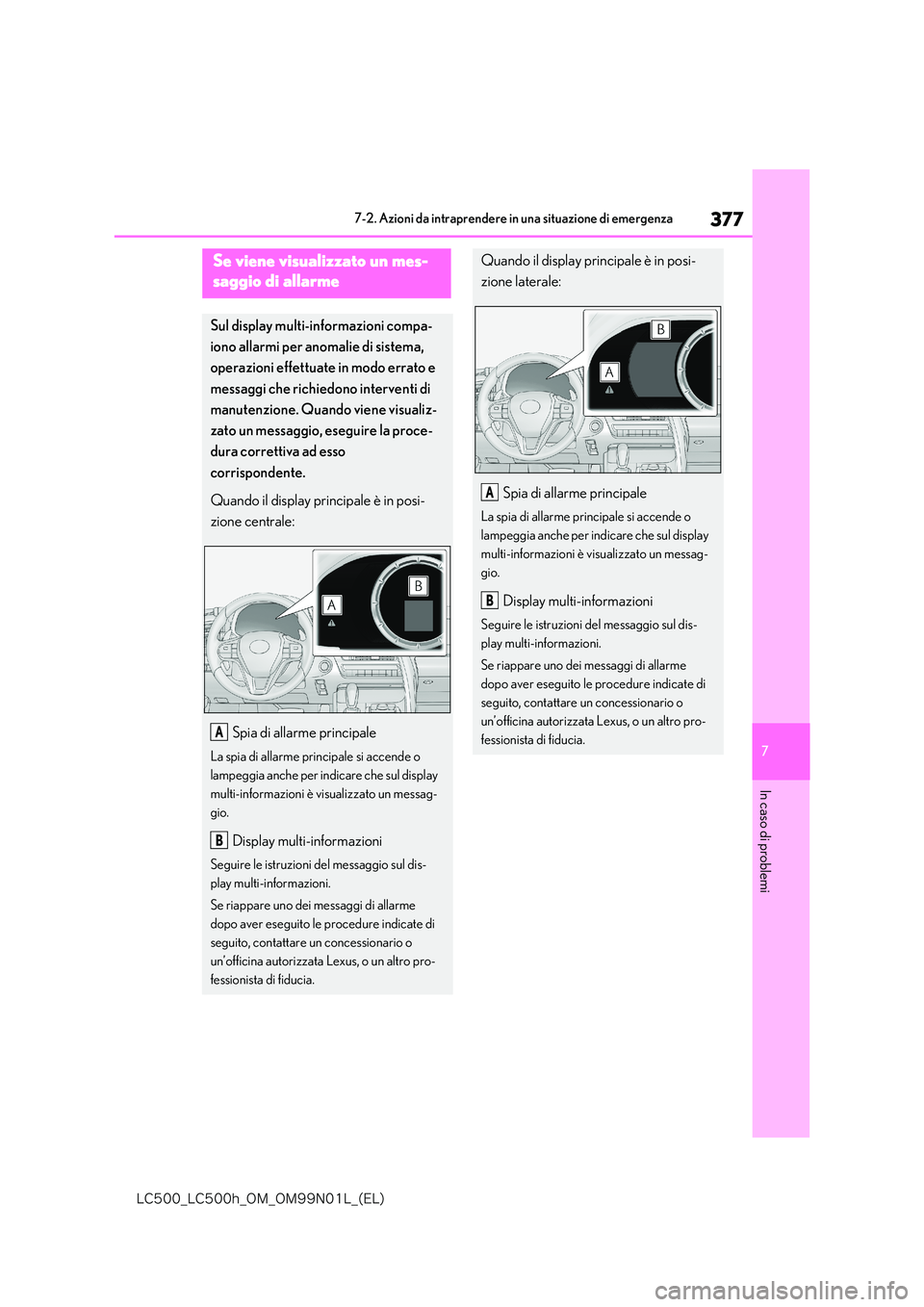

7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
Se viene visualizzato un mes-
saggio di allarme
Sul display multi-informazioni compa-
iono allarmi per anomalie di sistema,
operazioni effettuate in modo errato e
messaggi che richiedono interventi di
manutenzione. Quando viene visualiz-
zato un messaggio, eseguire la proce-
dura correttiva ad esso
corrispondente.
Quando il display prin cipale è in posi-
zione centrale:
Spia di allarme principale
La spia di allarme principale si accende o
lampeggia anche per indicare che sul display
multi-informazioni è visualizzato un messag-
gio.
Display multi-informazioni
Seguire le istruzioni del messaggio sul dis-
play multi-informazioni.
Se riappare uno dei messaggi di allarme
dopo aver eseguito le procedure indicate di
seguito, contattare un concessionario o
un’officina autorizzata Lexus, o un altro pro-
fessionista di fiducia.
A
B
Quando il display principale è in posi-
zione laterale:
Spia di allarme principale
La spia di allarme principale si accende o
lampeggia anche per indicare che sul display
multi-informazioni è visualizzato un messag-
gio.
Display multi-informazioni
Seguire le istruzioni del messaggio sul dis-
play multi-informazioni.
Se riappare uno dei messaggi di allarme
dopo aver eseguito le procedure indicate di
seguito, contattare un concessionario o
un’officina autorizzata Lexus, o un altro pro-
fessionista di fiducia.
A
B

378
-$@-$I@0.@0./-@ &-

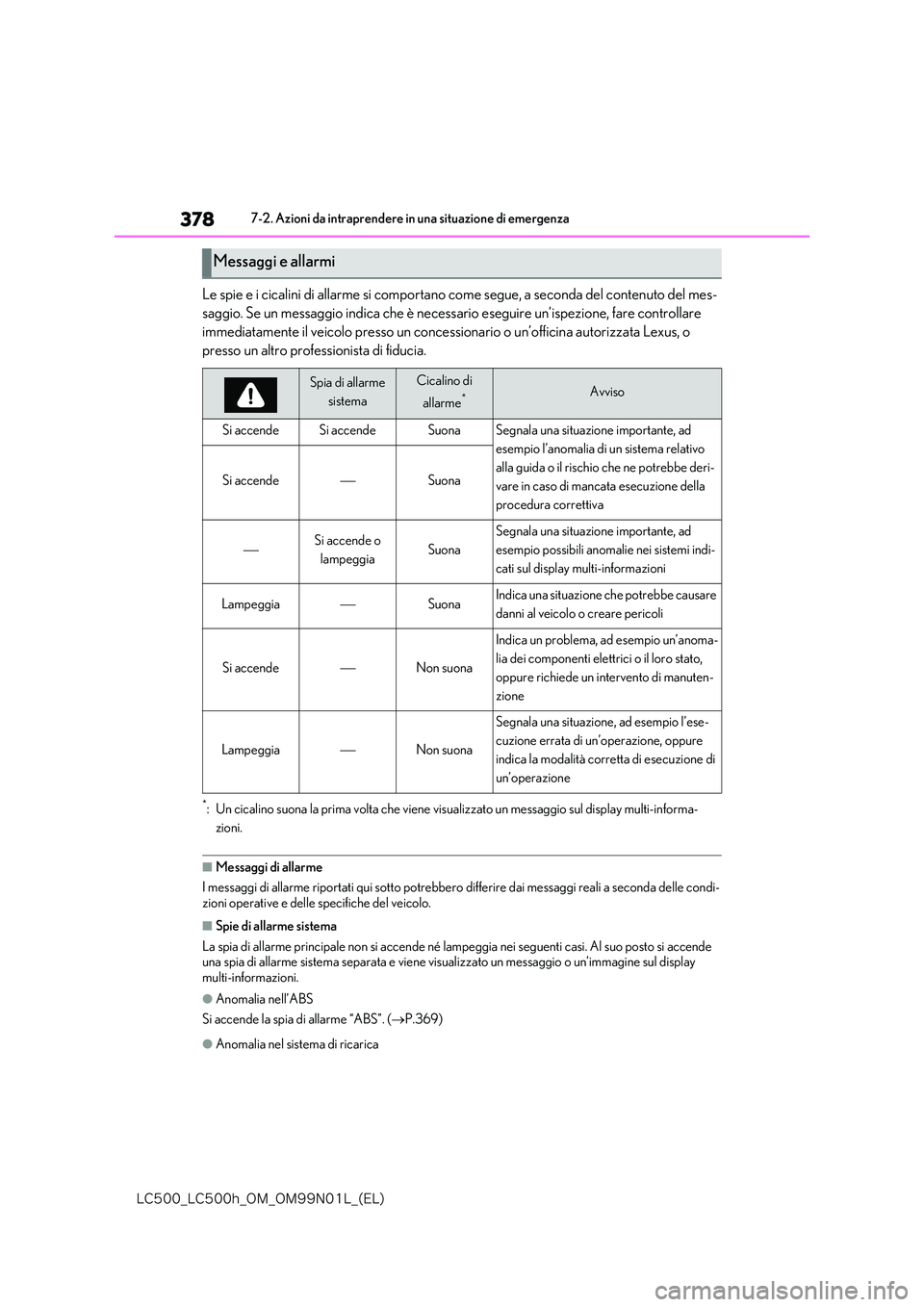

7-2. Azioni da intraprendere in una situazione di emergenza
Le spie e i cicalini di allarme si comportano come segue, a seconda del contenuto del mes-
saggio. Se un messaggio indica che è necessario eseguire un’ispezione, fare controllare
immediatamente il veicolo presso un concessionario o un’officina autorizzata Lexus, o
presso un altro professionista di fiducia.
*: Un cicalino suona la prima volta che viene visualizzato un messaggio sul display multi-informa-
zioni.
■Messaggi di allarme
I messaggi di allarme riportati qui sotto potrebbero differire dai messaggi reali a seconda delle condi- zioni operative e delle specifiche del veicolo.
■Spie di allarme sistema
La spia di allarme principale non si accende né lampeggia nei seguenti casi. Al suo posto si accende una spia di allarme sistema separata e viene visu alizzato un messaggio o un’immagine sul display multi-informazioni.
●Anomalia nell’ABS
Si accende la spia di allarme “ABS”. ( P.369)
●Anomalia nel sistema di ricarica
Messaggi e allarmi
Spia di allarme
sistema
Cicalino di
allarme*Avviso
Si accendeSi accendeSuonaSegnala una situazione importante, ad
esempio l’anomalia di un sistema relativo
alla guida o il rischio che ne potrebbe deri-
vare in caso di mancata esecuzione della
procedura correttiva
Si accendeSuona
Si accende o
lampeggiaSuona
Segnala una situazione importante, ad
esempio possibili anomalie nei sistemi indi-
cati sul display multi-informazioni
LampeggiaSuonaIndica una situazione che potrebbe causare
danni al veicolo o creare pericoli
Si accendeNon suona
Indica un problema, ad esempio un’anoma-
lia dei componenti elettrici o il loro stato,
oppure richiede un intervento di manuten-
zione
LampeggiaNon suona
Segnala una situazione, ad esempio l’ese-
cuzione errata di un ’operazione, oppure
indica la modalità corretta di esecuzione di
un’operazione

379
7
-$@-$I@0.@0./-@ &-

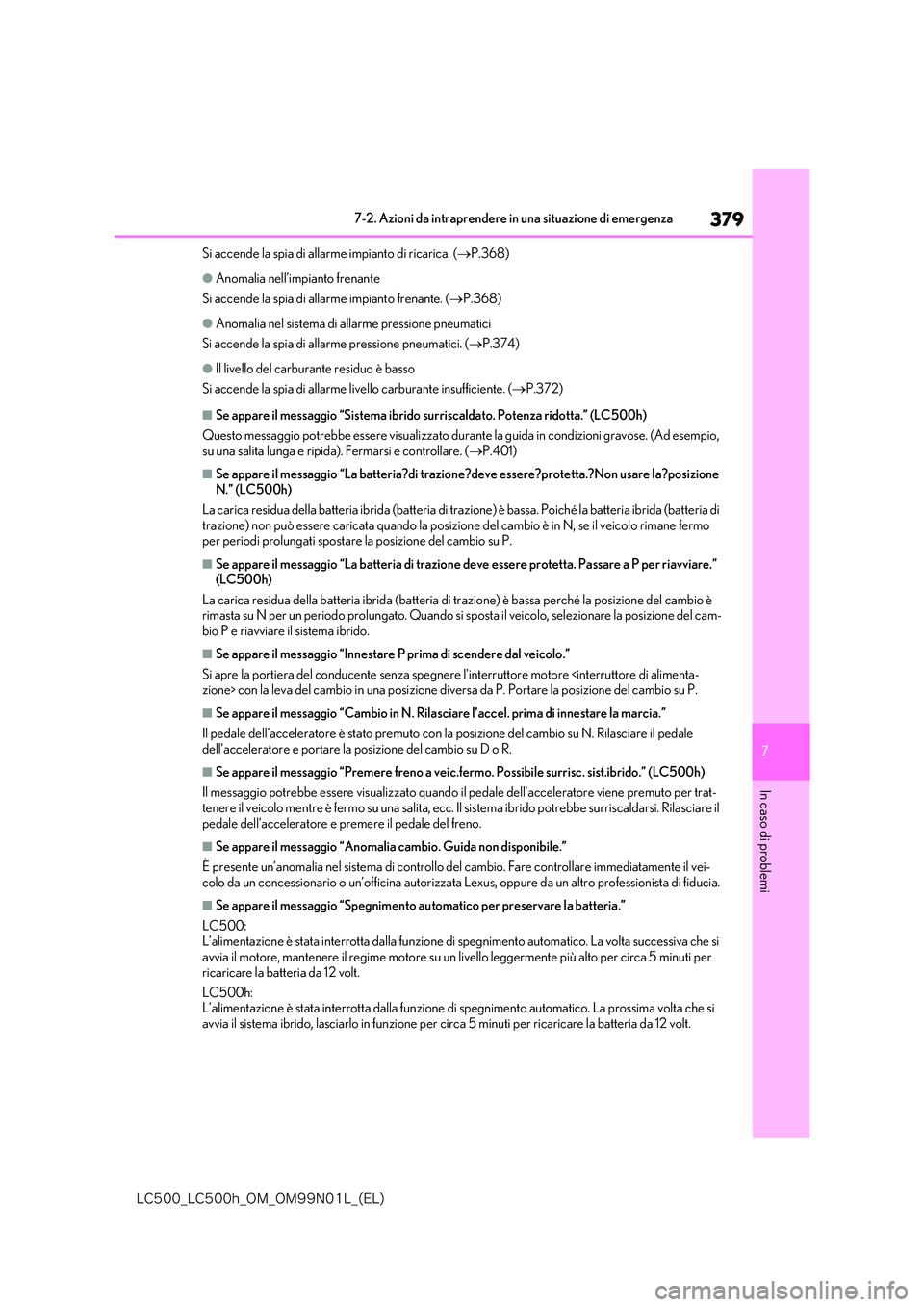

7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
Si accende la spia di allarme impianto di ricarica. (P.368)
●Anomalia nell’impianto frenante
Si accende la spia di allarme impianto frenante. ( P.368)
●Anomalia nel sistema di allarme pressione pneumatici
Si accende la spia di allarme pressione pneumatici. ( P.374)
●Il livello del carburante residuo è basso
Si accende la spia di allarme livello carburante insufficiente. ( P.372)
■Se appare il messaggio “Sistema ibrido surriscaldato. Potenza ridotta.” (LC500h)
Questo messaggio potrebbe essere visualizzato dura nte la guida in condizioni gravose. (Ad esempio,
su una salita lunga e ripida). Fermarsi e controllare. (P.401)
■Se appare il messaggio “La batteria?di trazione?deve essere?protetta.?Non usare la?posizione N.” (LC500h)
La carica residua della batteria ibrida (batteria di traz ione) è bassa. Poiché la batteria ibrida (batteria di
trazione) non può essere caricata quando la posizion e del cambio è in N, se il veicolo rimane fermo per periodi prolungati spostare la posizione del cambio su P.
■Se appare il messaggio “La batteria di trazione de ve essere protetta. Passare a P per riavviare.” (LC500h)
La carica residua della batteria ibrida (batteria di trazione) è bassa perché la posizione del cambio è rimasta su N per un periodo prolungato. Quando si sp osta il veicolo, selezionare la posizione del cam- bio P e riavviare il sistema ibrido.
■Se appare il messaggio “Innestare P prima di scendere dal veicolo.”
Si apre la portiera del conducente senza spegnere l’interruttore motore con la leva del cambio in una posizione di versa da P. Portare la posizione del cambio su P.
■Se appare il messaggio “Cambio in N. Rilasciare l’accel. prima di innestare la marcia.”
Il pedale dell’acceleratore è stato premuto con la posizione del cambio su N. Rilasciare il pedale
dell’acceleratore e portare la posizione del cambio su D o R.
■Se appare il messaggio “Premere freno a veic.fermo. Possibile surrisc. sist.ibrido.” (LC500h)
Il messaggio potrebbe essere visualizzato quando il pedale dell’acceleratore viene premuto per trat- tenere il veicolo mentre è fermo su una salita, ecc. Il sistema ibrido potrebbe surriscaldarsi. Rilasciare il
pedale dell’acceleratore e premere il pedale del freno.
■Se appare il messaggio “Anomalia cambio. Guida non disponibile.”
È presente un’anomalia nel sistema di controllo del cambio. Fare controllare immediatamente il vei- colo da un concessionario o un’off icina autorizzata Lexus, oppure da un altro professionista di fiducia.
■Se appare il messaggio “Spegnimento automatico per preservare la batteria.”
LC500: L’alimentazione è stata interrotta dalla funzione di spegnimento automatico. La volta successiva che si avvia il motore, mantenere il regime motore su un livello leggermente più alto per circa 5 minuti per
ricaricare la batteria da 12 volt.
LC500h: L’alimentazione è stata interrotta dalla funzione di spegnimento automatico. La prossima volta che si
avvia il sistema ibrido, lasciarlo in funzione per circa 5 minuti per ricaricare la batteria da 12 volt.

380
-$@-$I@0.@0./-@ &-

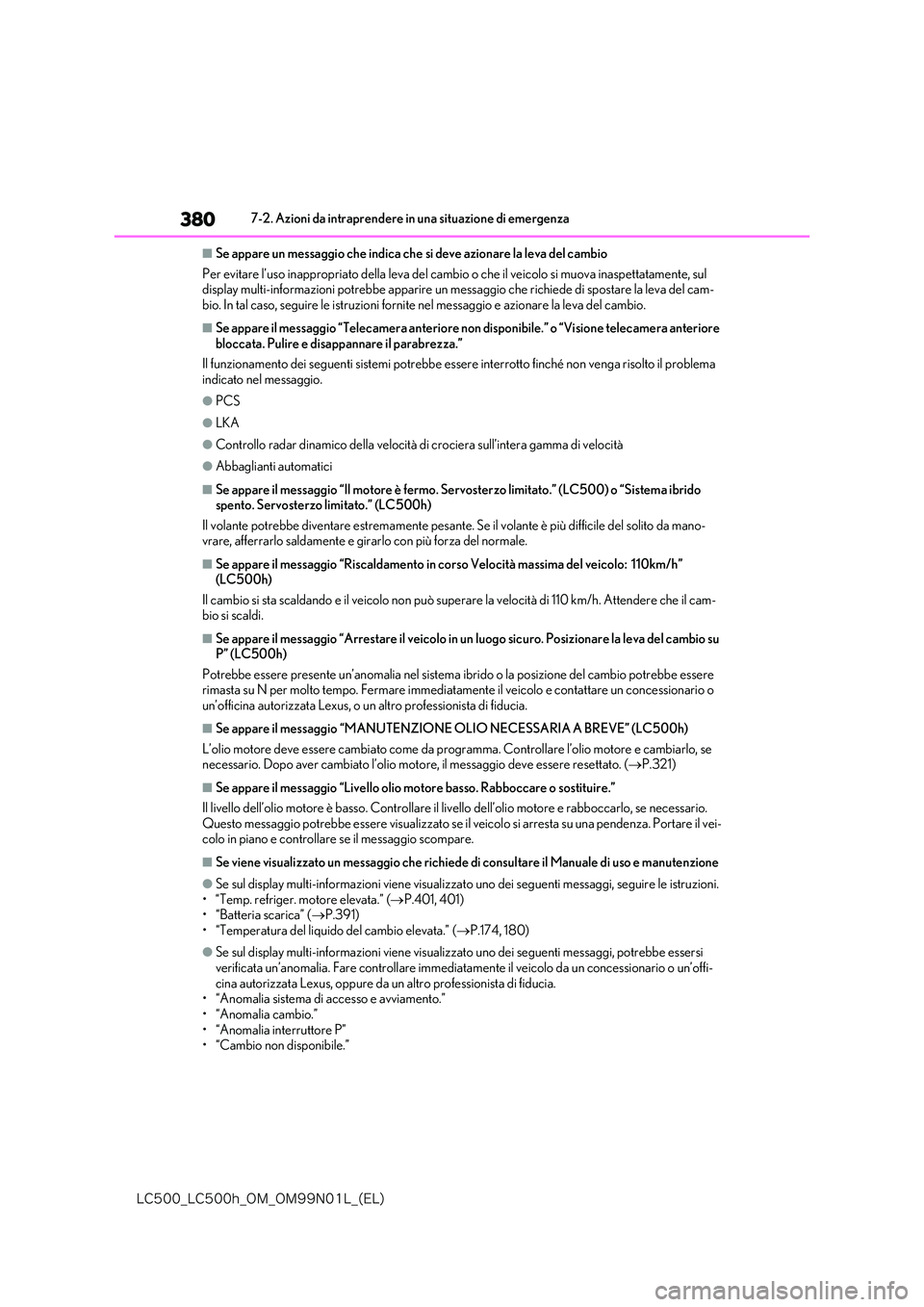

7-2. Azioni da intraprendere in una situazione di emergenza
■Se appare un messaggio che indica che si deve azionare la leva del cambio
Per evitare l’uso inappropriato della leva del cambio o che il veicolo si muova inaspettatamente, sul display multi-informazioni potrebbe apparire un messaggio che richiede di spostare la leva del cam-bio. In tal caso, seguire le istruzioni fornite nel messaggio e azionare la leva del cambio.
■Se appare il messaggio “Telecamera anteriore non disponibile.” o “Visione telecamera anteriore
bloccata. Pulire e disappannare il parabrezza.”
Il funzionamento dei seguenti sistemi potrebbe esse re interrotto finché non venga risolto il problema indicato nel messaggio.
●PCS
●LKA
●Controllo radar dinamico della velocità di crociera sull’intera gamma di velocità
●Abbaglianti automatici
■Se appare il messaggio “Il motore è fermo. Servosterzo limitato.” (LC500) o “Sistema ibrido spento. Servosterzo limitato.” (LC500h)
Il volante potrebbe diventare estremamente pesante. Se il volante è più difficile del solito da mano- vrare, afferrarlo saldamente e girarlo con più forza del normale.
■Se appare il messaggio “Riscaldamento in corso Velocità massima del veicolo: 110km/h” (LC500h)
Il cambio si sta scaldando e il veicolo non può superare la velocità di 110 km/h. Attendere che il cam- bio si scaldi.
■Se appare il messaggio “Arrestare il veicolo in un luogo sicuro. Posizionare la leva del cambio su P” (LC500h)
Potrebbe essere presente un’anomalia nel sistema ibrido o la posizione del cambio potrebbe essere rimasta su N per molto tempo. Fermare immediatamen te il veicolo e contattare un concessionario o un’officina autorizzata Lexus, o un altro professionista di fiducia.
■Se appare il messaggio “MANUTENZIONE OLIO NECESSARIA A BREVE” (LC500h)
L’olio motore deve essere cambi ato come da programma. Controllare l’olio motore e cambiarlo, se necessario. Dopo aver cambiato l’olio moto re, il messaggio deve essere resettato. (P.321)
■Se appare il messaggio “Livello olio motore basso. Rabboccare o sostituire.”
Il livello dell’olio motore è basso . Controllare il livello dell’olio motore e rabboccarlo, se necessario.
Questo messaggio potrebbe essere visualizzato se il veicolo si arresta su una pendenza. Portare il vei- colo in piano e controllare se il messaggio scompare.
■Se viene visualizzato un messaggio che richiede di consultare il Manuale di uso e manutenzione
●Se sul display multi-informazioni viene visualizzato uno dei seguenti messaggi, seguire le istruzioni.• “Temp. refriger. motore elevata.” ( P.401, 401) • “Batteria scarica” ( P.391)
• “Temperatura del liquido del cambio elevata.” ( P.174, 180)
●Se sul display multi-informazioni viene visualizzato uno dei seguenti messaggi, potrebbe essersi
verificata un’anomalia. Fare controllare immediatam ente il veicolo da un concessionario o un’offi- cina autorizzata Lexus, oppure da un altro professionista di fiducia.• “Anomalia sistema di accesso e avviamento.”
• “Anomalia cambio.” • “Anomalia interruttore P”• “Cambio non disponibile.”

381
7
-$@-$I@0.@0./-@ &-

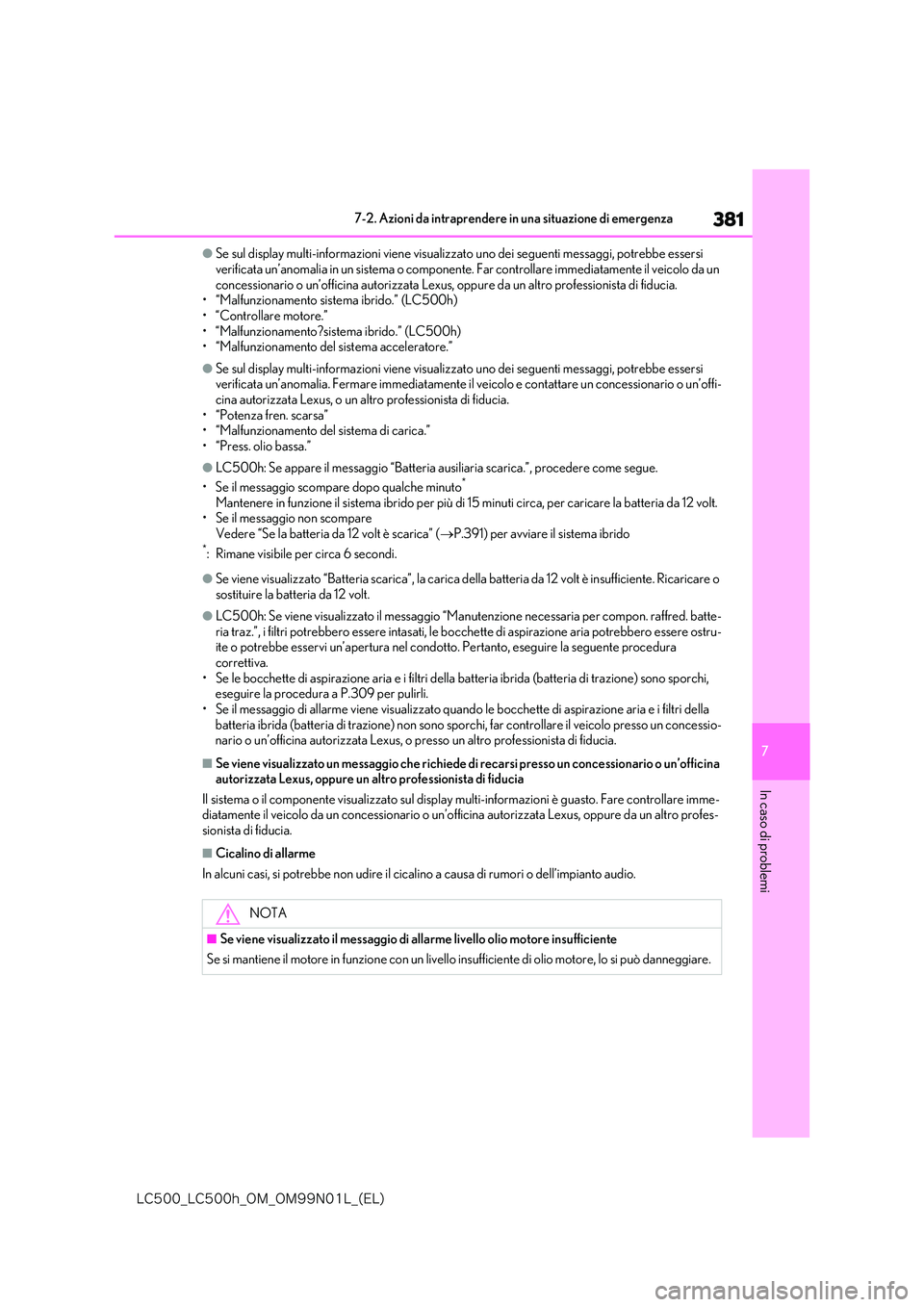

7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
●Se sul display multi-informazioni viene visualizzato uno dei seguenti messaggi, potrebbe essersi
verificata un’anomalia in un sistema o componente. Far controllare immediatamente il veicolo da un concessionario o un’officina autorizzata Lexus, oppure da un altro professionista di fiducia.• “Malfunzionamento sistema ibrido.” (LC500h)
• “Controllare motore.” • “Malfunzionamento?sistema ibrido.” (LC500h)• “Malfunzionamento del sistema acceleratore.”
●Se sul display multi-informazioni viene visualizzato uno dei seguenti messaggi, potrebbe essersi verificata un’anomalia. Fermare immediatamente il veicolo e contattare un concessionario o un’offi-
cina autorizzata Lexus, o un altro professionista di fiducia. • “Potenza fren. scarsa”• “Malfunzionamento del sistema di carica.”
• “Press. olio bassa.”
●LC500h: Se appare il messaggio “Batteria ausiliaria scarica.”, procedere come segue.
• Se il messaggio scompare dopo qualche minuto*
Mantenere in funzione il sistema ibrido per più di 15 minuti circa, per caricare la batteria da 12 volt. • Se il messaggio non scompare
Vedere “Se la batteria da 12 volt è scarica” ( P.391) per avviare il sistema ibrido*: Rimane visibile per circa 6 secondi.
●Se viene visualizzato “Batteria scarica”, la carica della batteria da 12 volt è insufficiente. Ricaricare o
sostituire la batteria da 12 volt.
●LC500h: Se viene visualizzato il messaggio “Man utenzione necessaria per compon. raffred. batte-
ria traz.”, i filtri potrebbero essere intasati, le bo cchette di aspirazione aria potrebbero essere ostru- ite o potrebbe esservi un’apertura nel condotto. Pertanto, eseguire la seguente procedura correttiva.
• Se le bocchette di aspirazione aria e i filtri della batteria ibrida (batteria di trazione) sono sporchi, eseguire la procedura a P.309 per pulirli.• Se il messaggio di allarme viene visualizzato quando le bocchette di aspirazione aria e i filtri della
batteria ibrida (batteria di trazione) non sono sporch i, far controllare il veicolo presso un concessio- nario o un’officina autorizzata Lexus, o pr esso un altro professionista di fiducia.
■Se viene visualizzato un messaggio che richiede di recarsi presso un concessionario o un’officina autorizzata Lexus, oppure un altro professionista di fiducia
Il sistema o il componente visualizzato sul display multi-informazioni è guasto. Fare controllare imme- diatamente il veicolo da un concessionario o un’officina autorizzata Lexus, oppure da un altro profes-sionista di fiducia.
■Cicalino di allarme
In alcuni casi, si potrebbe non udire il cicalino a causa di rumori o dell’impianto audio.
NOTA
■Se viene visualizzato il messaggio di allarme livello olio motore insufficiente
Se si mantiene il motore in funzio ne con un livello insufficiente di olio motore, lo si può danneggiare.

382
-$@-$I@0.@0./-@ &-

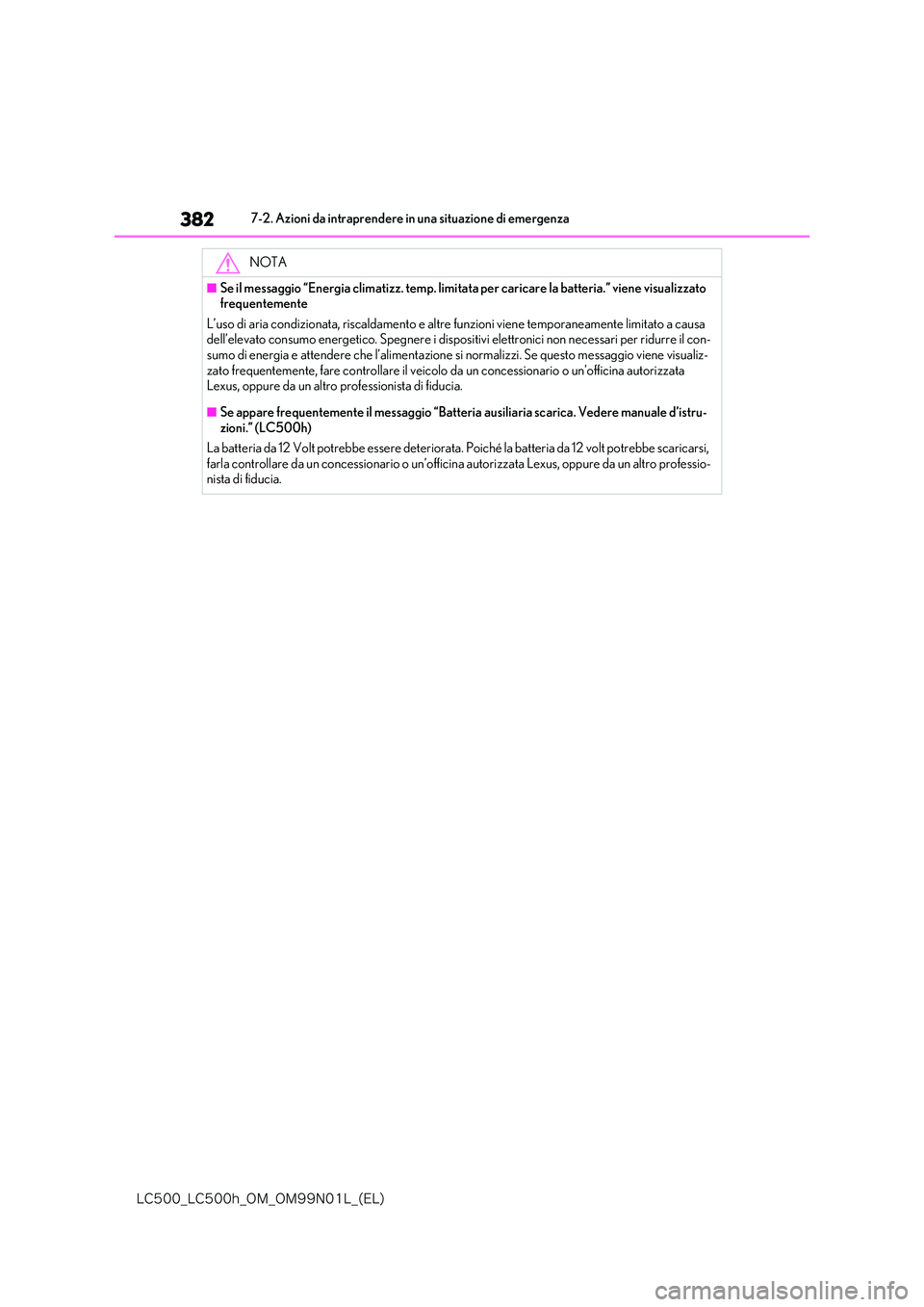

7-2. Azioni da intraprendere in una situazione di emergenza
NOTA
■Se il messaggio “Energia climatizz. temp. limitata per caricare la batteria.” viene visualizzato frequentemente
L’uso di aria condizionata, riscaldamento e altr e funzioni viene temporaneamente limitato a causa dell’elevato consumo energetico. Spegnere i dispos itivi elettronici non necessari per ridurre il con- sumo di energia e attendere che l’alimentazione si normalizzi. Se questo messaggio viene visualiz-
zato frequentemente, fare controllare il veicolo da un concessionario o un’officina autorizzata Lexus, oppure da un altro professionista di fiducia.
■Se appare frequentemente il messaggio “Batteria ausiliaria scarica. Vedere manuale d’istru- zioni.” (LC500h)
La batteria da 12 Volt potrebbe essere deteriorata. Poiché la batteria da 12 volt potrebbe scaricarsi,
farla controllare da un concessionario o un’officin a autorizzata Lexus, oppure da un altro professio- nista di fiducia.

383
7
-$@-$I@0.@0./-@ &-

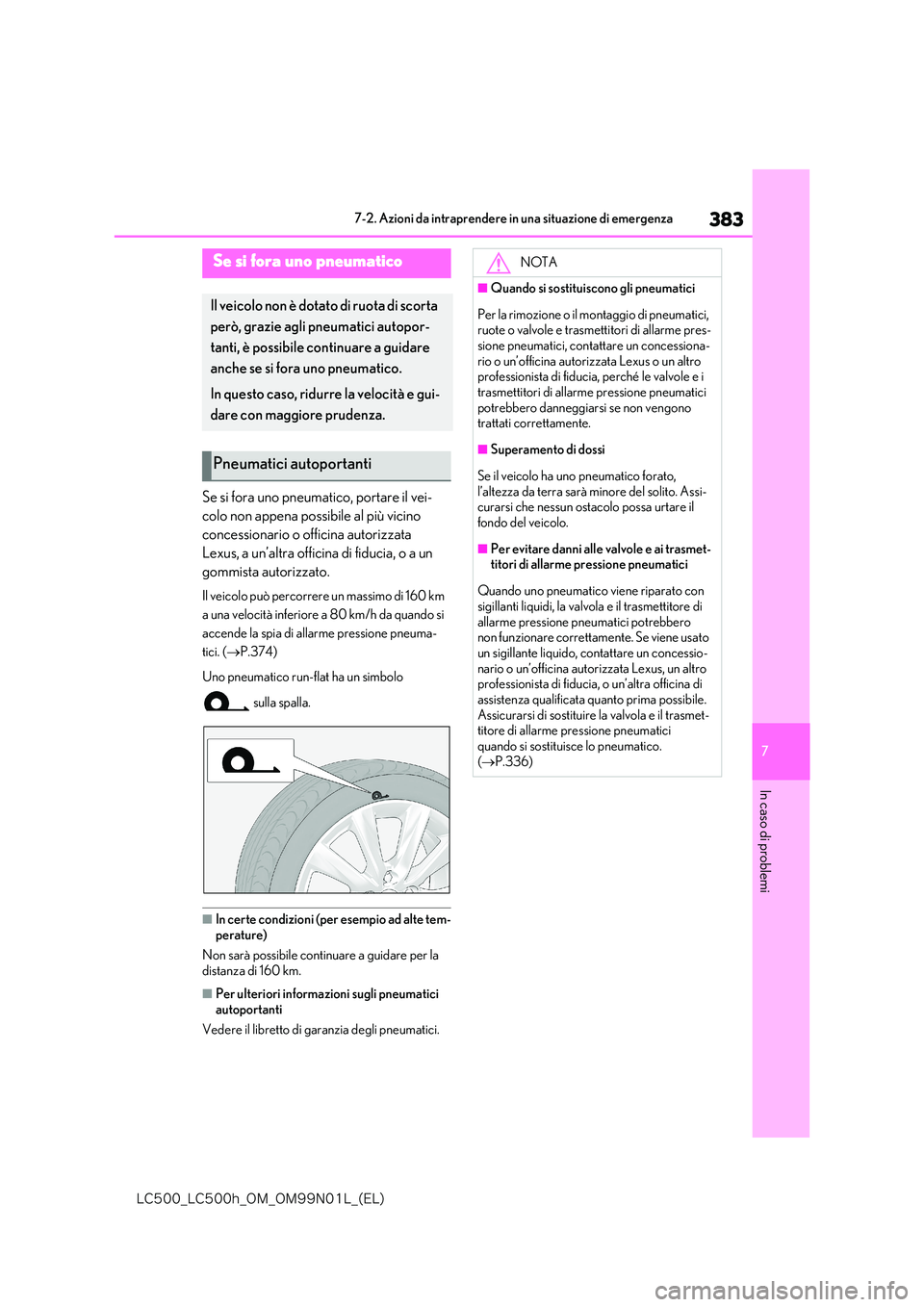

7-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
Se si fora uno pneumatico, portare il vei-
colo non appena possibile al più vicino
concessionario o officina autorizzata
Lexus, a un’altra officina di fiducia, o a un
gommista autorizzato.
Il veicolo può percorrere un massimo di 160 km
a una velocità inferiore a 80 km/h da quando si
accende la spia di allarme pressione pneuma-
tici. ( P.374)
Uno pneumatico run-flat ha un simbolo
sulla spalla.
■In certe condizioni (per esempio ad alte tem-
perature)
Non sarà possibile continuare a guidare per la distanza di 160 km.
■Per ulteriori informazioni sugli pneumatici
autoportanti
Vedere il libretto di garanzia degli pneumatici.
Se si fora uno pneumatico
Il veicolo non è dotato di ruota di scorta
però, grazie agli pneumatici autopor-
tanti, è possibile continuare a guidare
anche se si fora uno pneumatico.
In questo caso, ridurre la velocità e gui-
dare con maggiore prudenza.
Pneumatici autoportanti
NOTA
■Quando si sostituiscono gli pneumatici
Per la rimozione o il montaggio di pneumatici, ruote o valvole e trasmettitori di allarme pres-sione pneumatici, contattare un concessiona-
rio o un’officina autorizzata Lexus o un altro professionista di fiducia, perché le valvole e i trasmettitori di allarme pressione pneumatici
potrebbero danneggiarsi se non vengono trattati correttamente.
■Superamento di dossi
Se il veicolo ha uno pneumatico forato,
l’altezza da terra sarà minore del solito. Assi- curarsi che nessun ostacolo possa urtare il fondo del veicolo.
■Per evitare danni alle valvole e ai trasmet-titori di allarme pressione pneumatici
Quando uno pneumatico viene riparato con sigillanti liquidi, la valvola e il trasmettitore di
allarme pressione pneumatici potrebbero non funzionare correttamente. Se viene usato un sigillante liquido, contattare un concessio-
nario o un’officina autorizzata Lexus, un altro professionista di fiducia, o un’altra officina di assistenza qualificata quanto prima possibile.
Assicurarsi di sostituire la valvola e il trasmet- titore di allarme pressione pneumatici quando si sostituisce lo pneumatico.
( P.336)

384
-$@-$I@0.@0./-@ &-

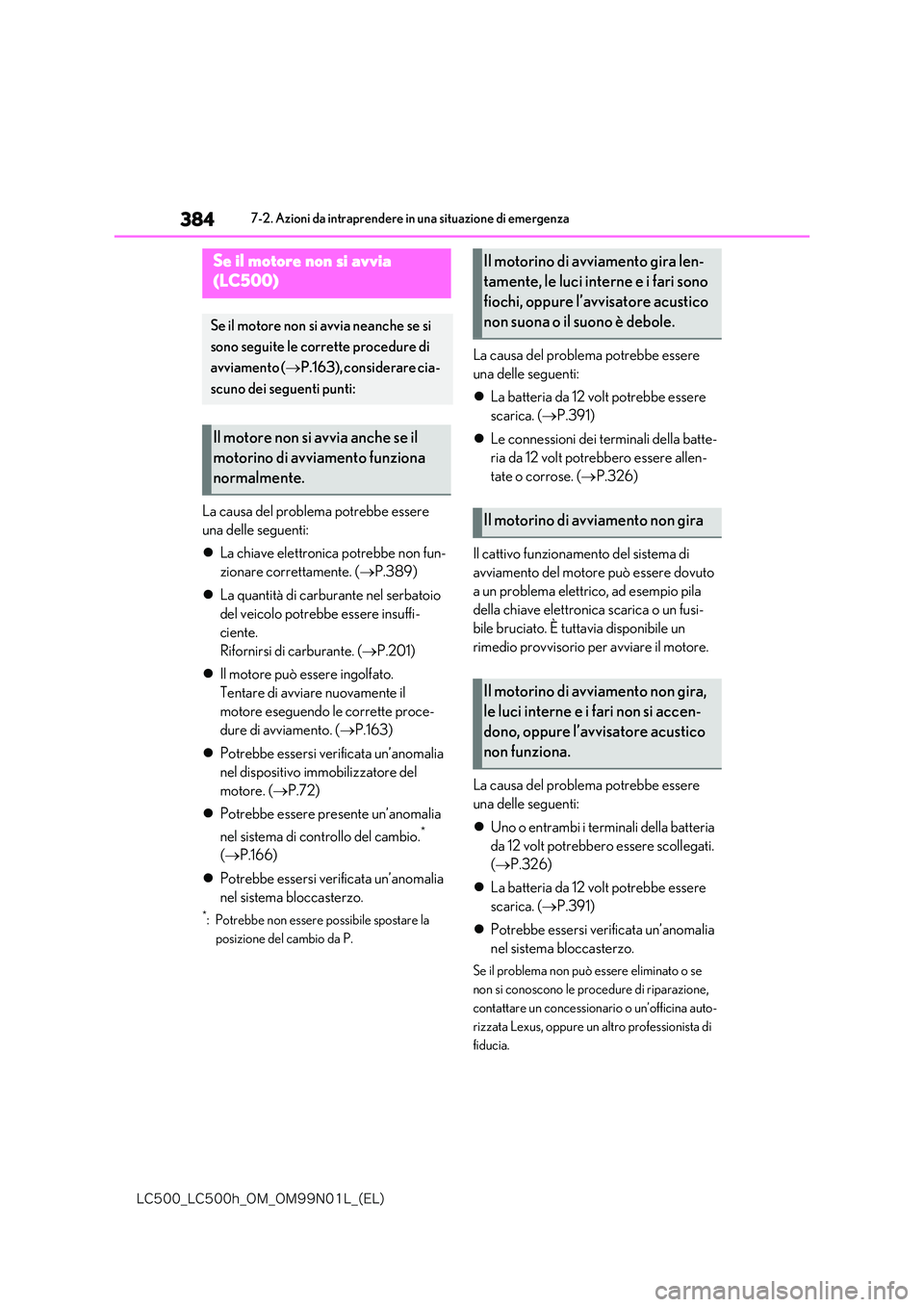

7-2. Azioni da intraprendere in una situazione di emergenza
La causa del problema potrebbe essere
una delle seguenti:
 La chiave elettronica potrebbe non fun-
zionare correttamente. ( P.389)
 La quantità di carburante nel serbatoio
del veicolo potrebbe essere insuffi-
ciente.
Rifornirsi di carburante. ( P.201)
 Il motore può essere ingolfato.
Tentare di avviare nuovamente il
motore eseguendo le corrette proce-
dure di avviamento. ( P.163)
 Potrebbe essersi verificata un’anomalia
nel dispositivo immobilizzatore del
motore. ( P.72)
 Potrebbe essere presente un’anomalia
nel sistema di controllo del cambio.*
( P.166)
 Potrebbe essersi verificata un’anomalia
nel sistema bloccasterzo.
*: Potrebbe non essere possibile spostare la
posizione del cambio da P.
La causa del problema potrebbe essere
una delle seguenti:
 La batteria da 12 volt potrebbe essere
scarica. ( P.391)
 Le connessioni dei terminali della batte-
ria da 12 volt potrebbero essere allen-
tate o corrose. ( P.326)
Il cattivo funzionamento del sistema di
avviamento del motore può essere dovuto
a un problema elettrico, ad esempio pila
della chiave elettronica scarica o un fusi-
bile bruciato. È tuttavia disponibile un
rimedio provvisorio per avviare il motore.
La causa del problema potrebbe essere
una delle seguenti:
 Uno o entrambi i terminali della batteria
da 12 volt potrebbero essere scollegati.
( P.326)
 La batteria da 12 volt potrebbe essere
scarica. ( P.391)
 Potrebbe essersi verificata un’anomalia
nel sistema bloccasterzo.
Se il problema non può essere eliminato o se
non si conoscono le proc edure di riparazione,
contattare un concessionario o un’officina auto-
rizzata Lexus, oppure un altro professionista di
fiducia.
Se il motore non si avvia
(LC500)
Se il motore non si avvia neanche se si
sono seguite le corrette procedure di
avviamento ( P.163), considerare cia-
scuno dei seguenti punti:
Il motore non si avvia anche se il
motorino di avviamento funziona
normalmente.
Il motorino di avviamento gira len-
tamente, le luci interne e i fari sono
fiochi, oppure l’avvisatore acustico
non suona o il suono è debole.
Il motorino di avviamento non gira
Il motorino di avviamento non gira,
le luci interne e i fari non si accen-
dono, oppure l’avvisatore acustico
non funziona.
