2018 Lexus LC500h lexus LC500h 2018 Manuale del proprietario (in Italian)

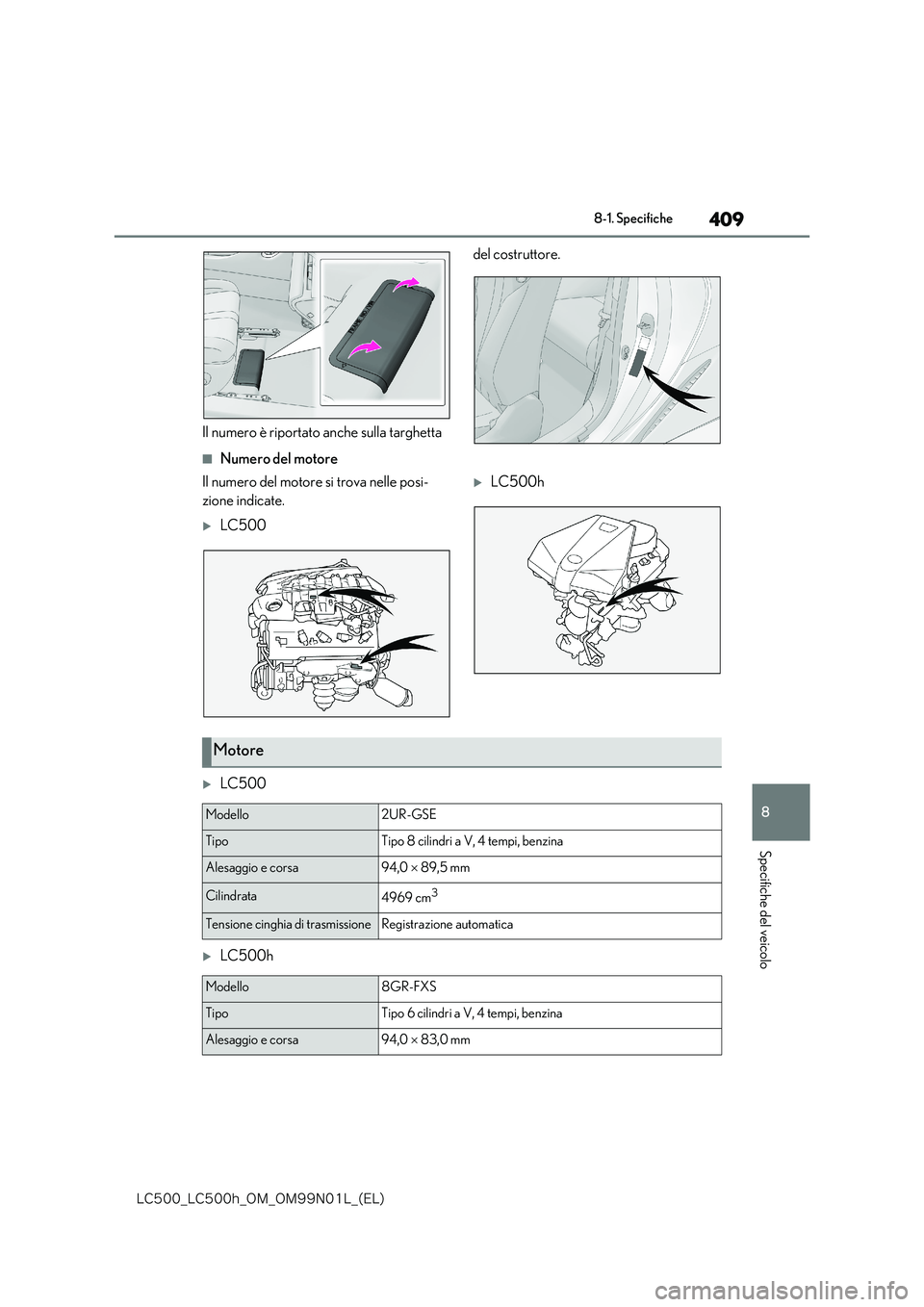

409
8
-$@-$I@0.@0./-@ &-

8-1. Specifiche
Specifiche del veicolo
Il numero è riportato anche sulla targhetta
del costruttore.
■Numero del motore
Il numero del motore si trova nelle posi-
zione indicate.
LC500
LC500h
LC500
LC500h
Motore
Modello2UR-GSE
TipoTipo 8 cilindri a V, 4 tempi, benzina
Alesaggio e corsa94,0  89,5 mm
Cilindrata4969 cm3
Tensione cinghia di trasmissioneRegistrazione automatica
Modello8GR-FXS
TipoTipo 6 cilindri a V, 4 tempi, benzina
Alesaggio e corsa94,0  83,0 mm

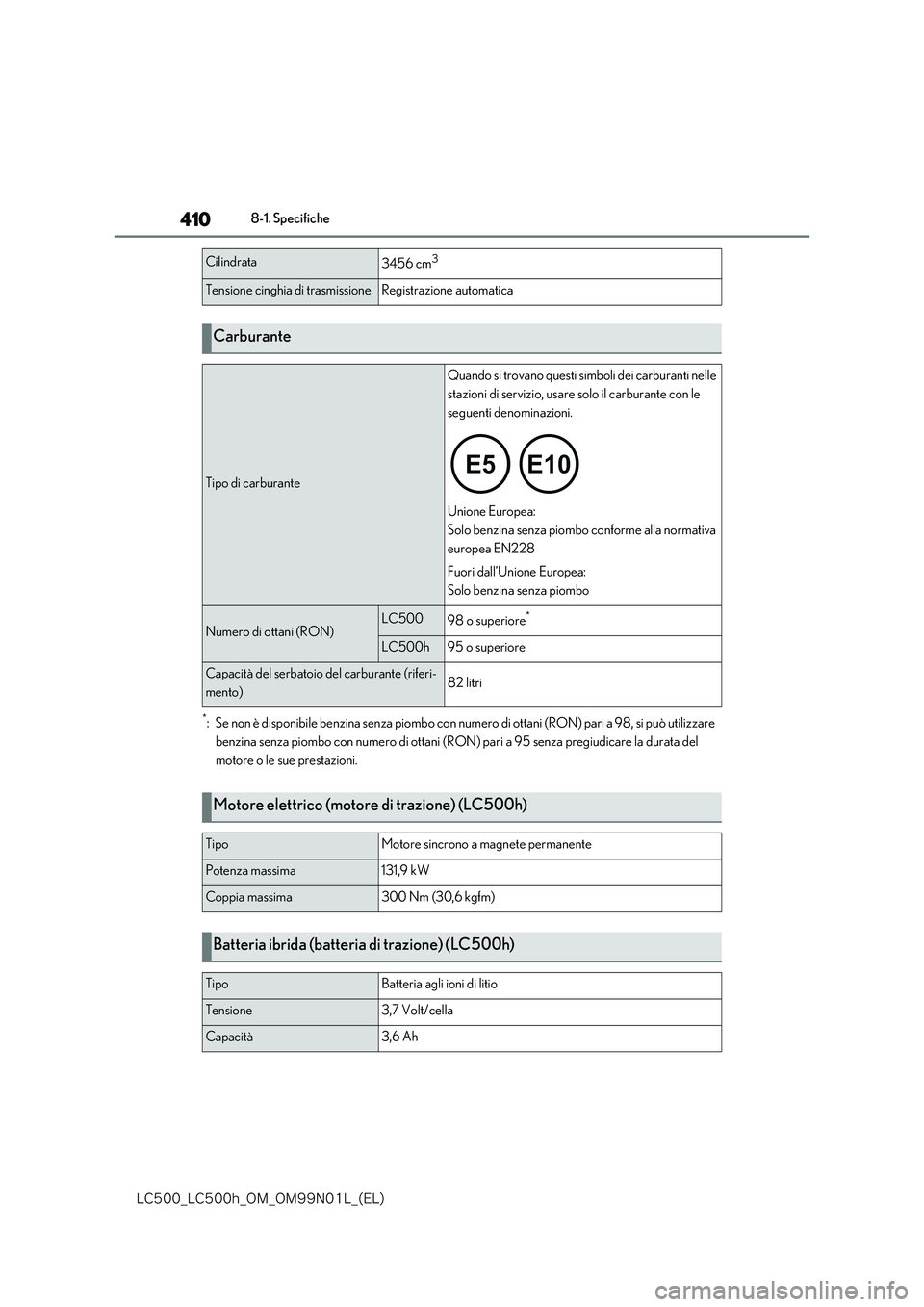

410
-$@-$I@0.@0./-@ &-

8-1. Specifiche
*: Se non è disponibile benzina senza piombo con numero di ottani (RON) pari a 98, si può utilizzare
benzina senza piombo con numero di ottani (RON) pari a 95 senza pregiudicare la durata del
motore o le sue prestazioni.
Cilindrata3456 cm3
Tensione cinghia di trasmissioneRegistrazione automatica
Carburante
Tipo di carburante
Quando si trovano questi simboli dei carburanti nelle
stazioni di servizio, usare solo il carburante con le
seguenti denominazioni.

Unione Europea:
Solo benzina senza piombo conforme alla normativa
europea EN228
Fuori dall’Unione Europea:
Solo benzina senza piombo
Numero di ottani (RON)LC50098 o superiore*
LC500h95 o superiore
Capacità del serbatoio del carburante (riferi-
mento)82 litri
Motore elettrico (motore di trazione) (LC500h)
TipoMotore sincrono a magnete permanente
Potenza massima131,9 kW
Coppia massima300 Nm (30,6 kgfm)
Batteria ibrida (batteria di trazione) (LC500h)
TipoBatteria agli ioni di litio
Tensione3,7 Volt/cella
Capacità3,6 Ah

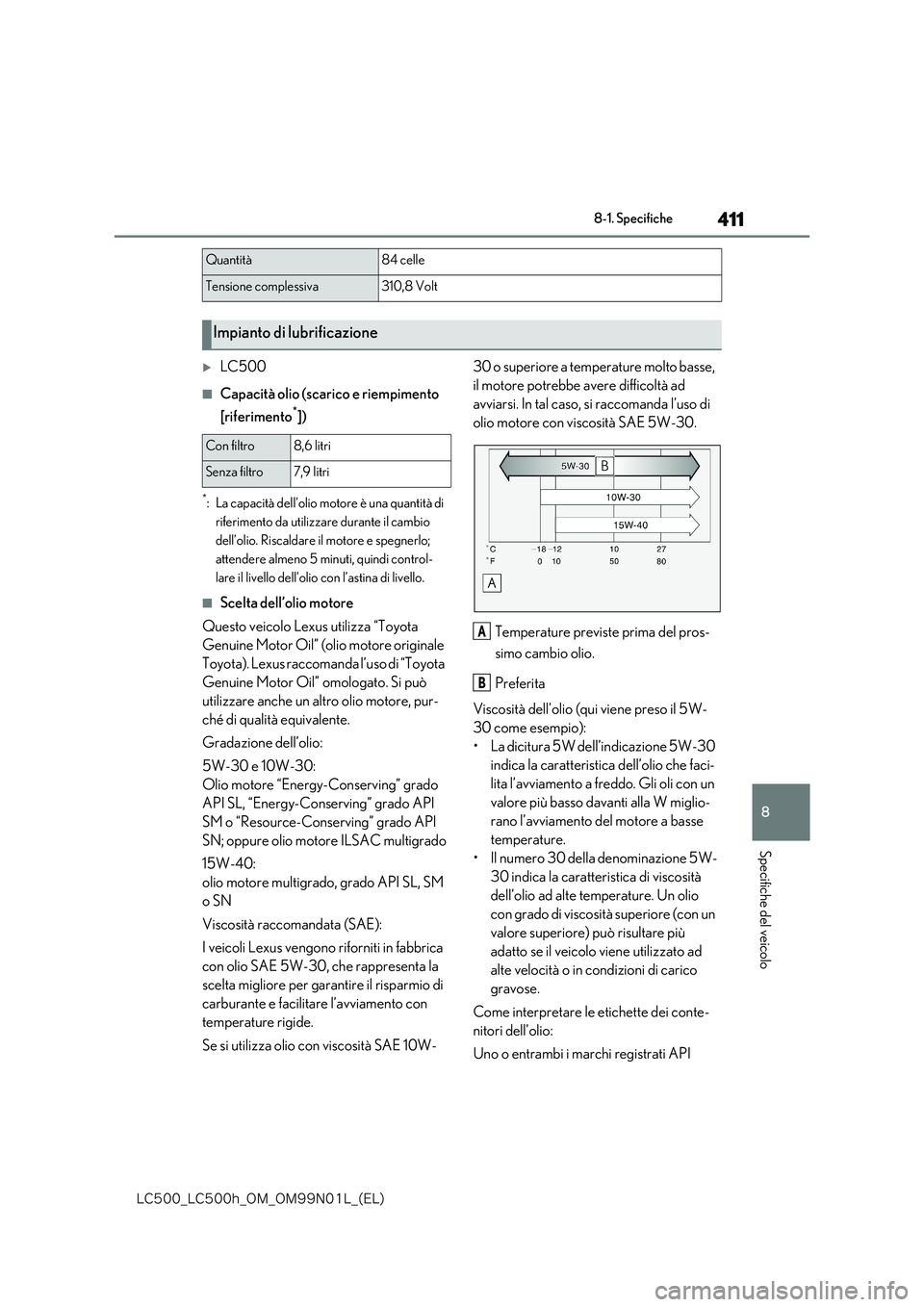

411
8
-$@-$I@0.@0./-@ &-

8-1. Specifiche
Specifiche del veicolo
LC500
■Capacità olio (scarico e riempimento
[riferimento*])
*: La capacità dell’olio motore è una quantità di
riferimento da utilizzare durante il cambio
dell’olio. Riscaldare il motore e spegnerlo;
attendere almeno 5 minuti, quindi control-
lare il livello dell’olio con l’astina di livello.
■Scelta dell’olio motore
Questo veicolo Lexus utilizza “Toyota
Genuine Motor Oil” (olio motore originale
Toyota). Lexus raccomanda l’uso di “Toyota
Genuine Motor Oil” omologato. Si può
utilizzare anche un altro olio motore, pur-
ché di qualità equivalente.
Gradazione dell’olio:
5W-30 e 10W-30:
Olio motore “Energy-Conserving” grado
API SL, “Energy-Conserving” grado API
SM o “Resource-Conserving” grado API
SN; oppure olio motore ILSAC multigrado
15W-40:
olio motore multigrado, grado API SL, SM
o SN
Viscosità raccomandata (SAE):
I veicoli Lexus vengono riforniti in fabbrica
con olio SAE 5W-30, che rappresenta la
scelta migliore per garantire il risparmio di
carburante e facilitare l’avviamento con
temperature rigide.
Se si utilizza olio con viscosità SAE 10W-
30 o superiore a temperature molto basse,
il motore potrebbe avere difficoltà ad
avviarsi. In tal caso, si raccomanda l’uso di
olio motore con viscosità SAE 5W-30.
Temperature previste prima del pros-
simo cambio olio.
Preferita
Viscosità dell’olio (qui viene preso il 5W-
30 come esempio):
• La dicitura 5W dell’indicazione 5W-30
indica la caratteristica dell’olio che faci-
lita l’avviamento a freddo. Gli oli con un
valore più basso davanti alla W miglio-
rano l’avviamento del motore a basse
temperature.
• Il numero 30 della denominazione 5W-
30 indica la caratteristica di viscosità
dell’olio ad alte temperature. Un olio
con grado di viscosità superiore (con un
valore superiore) può risultare più
adatto se il veicolo viene utilizzato ad
alte velocità o in condizioni di carico
gravose.
Come interpretare le etichette dei conte-
nitori dell’olio:
Uno o entrambi i marchi registrati API
Quantità84 celle
Tensione complessiva310,8 Volt
Impianto di lubrificazione
Con filtro8,6 litri
Senza filtro7,9 litri
A
B

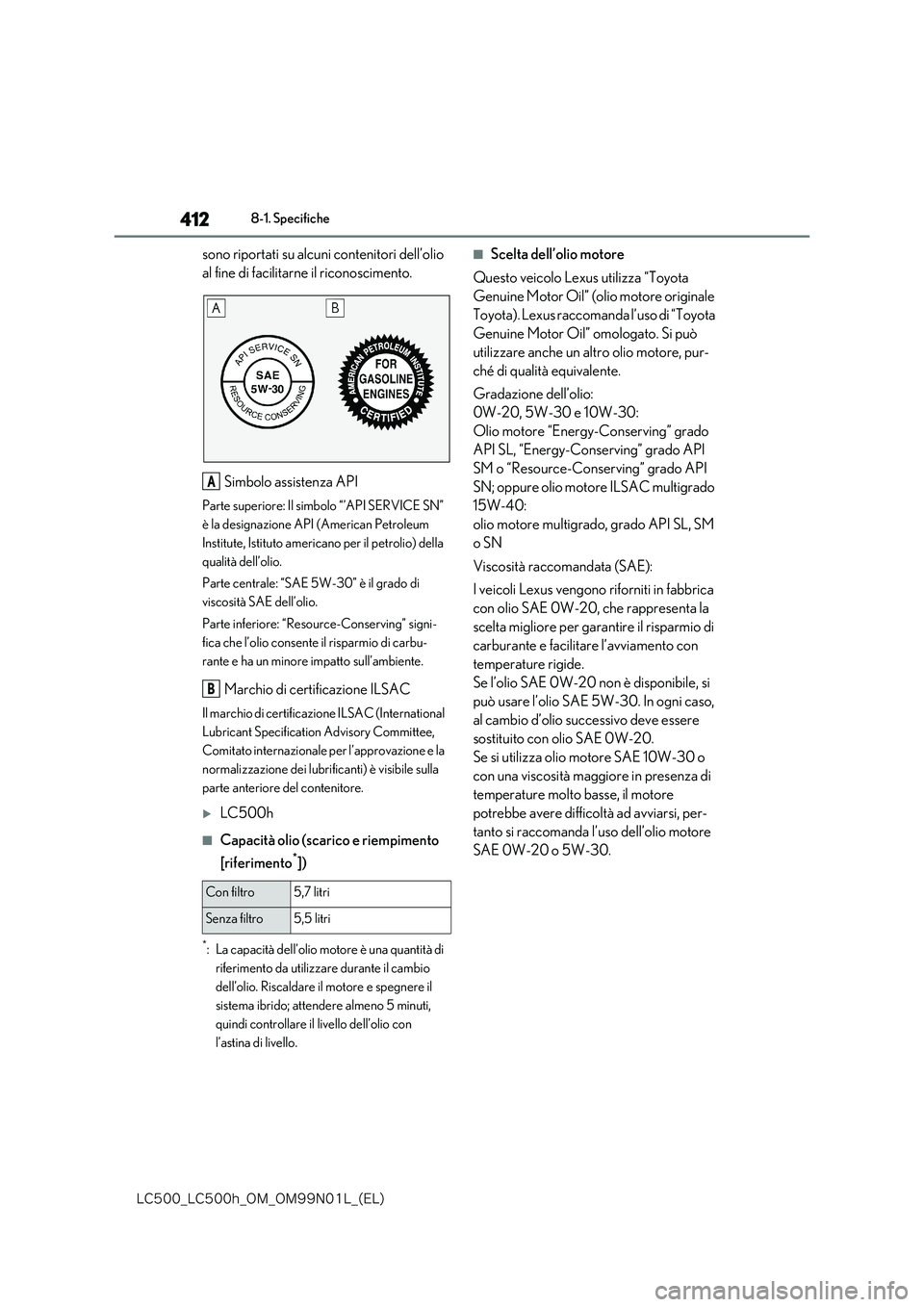

412
-$@-$I@0.@0./-@ &-

8-1. Specifiche
sono riportati su alcuni contenitori dell’olio
al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: Il simbolo “’API SERVICE SN”
è la designazione API (American Petroleum
Institute, Istituto americano per il petrolio) della
qualità dell’olio.
Parte centrale: “SAE 5W-30” è il grado di
viscosità SAE dell’olio.
Parte inferiore: “Resource-Conserving” signi-
fica che l’olio consente il risparmio di carbu-
rante e ha un minore impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International
Lubricant Specification Advisory Committee,
Comitato internazionale per l’approvazione e la
normalizzazione dei lubrificanti) è visibile sulla
parte anteriore del contenitore.
LC500h
■Capacità olio (scarico e riempimento
[riferimento*])
*: La capacità dell’olio motore è una quantità di
riferimento da utilizzare durante il cambio
dell’olio. Riscaldare il motore e spegnere il
sistema ibrido; attendere almeno 5 minuti,
quindi controllare il livello dell’olio con
l’astina di livello.
■Scelta dell’olio motore
Questo veicolo Lexus utilizza “Toyota
Genuine Motor Oil” (olio motore originale
Toyota). Lexus raccomanda l’uso di “Toyota
Genuine Motor Oil” omologato. Si può
utilizzare anche un altro olio motore, pur-
ché di qualità equivalente.
Gradazione dell’olio:
0W-20, 5W-30 e 10W-30:
Olio motore “Energy-Conserving” grado
API SL, “Energy-Conserving” grado API
SM o “Resource-Conserving” grado API
SN; oppure olio motore ILSAC multigrado
15W-40:
olio motore multigrado, grado API SL, SM
o SN
Viscosità raccomandata (SAE):
I veicoli Lexus vengono riforniti in fabbrica
con olio SAE 0W-20, che rappresenta la
scelta migliore per garantire il risparmio di
carburante e facilitare l’avviamento con
temperature rigide.
Se l’olio SAE 0W-20 non è disponibile, si
può usare l’olio SAE 5W-30. In ogni caso,
al cambio d’olio successivo deve essere
sostituito con olio SAE 0W-20.
Se si utilizza olio motore SAE 10W-30 o
con una viscosità maggiore in presenza di
temperature molto basse, il motore
potrebbe avere difficoltà ad avviarsi, per-
tanto si raccomanda l’uso dell’olio motore
SAE 0W-20 o 5W-30.
Con filtro5,7 litri
Senza filtro5,5 litri
A
B

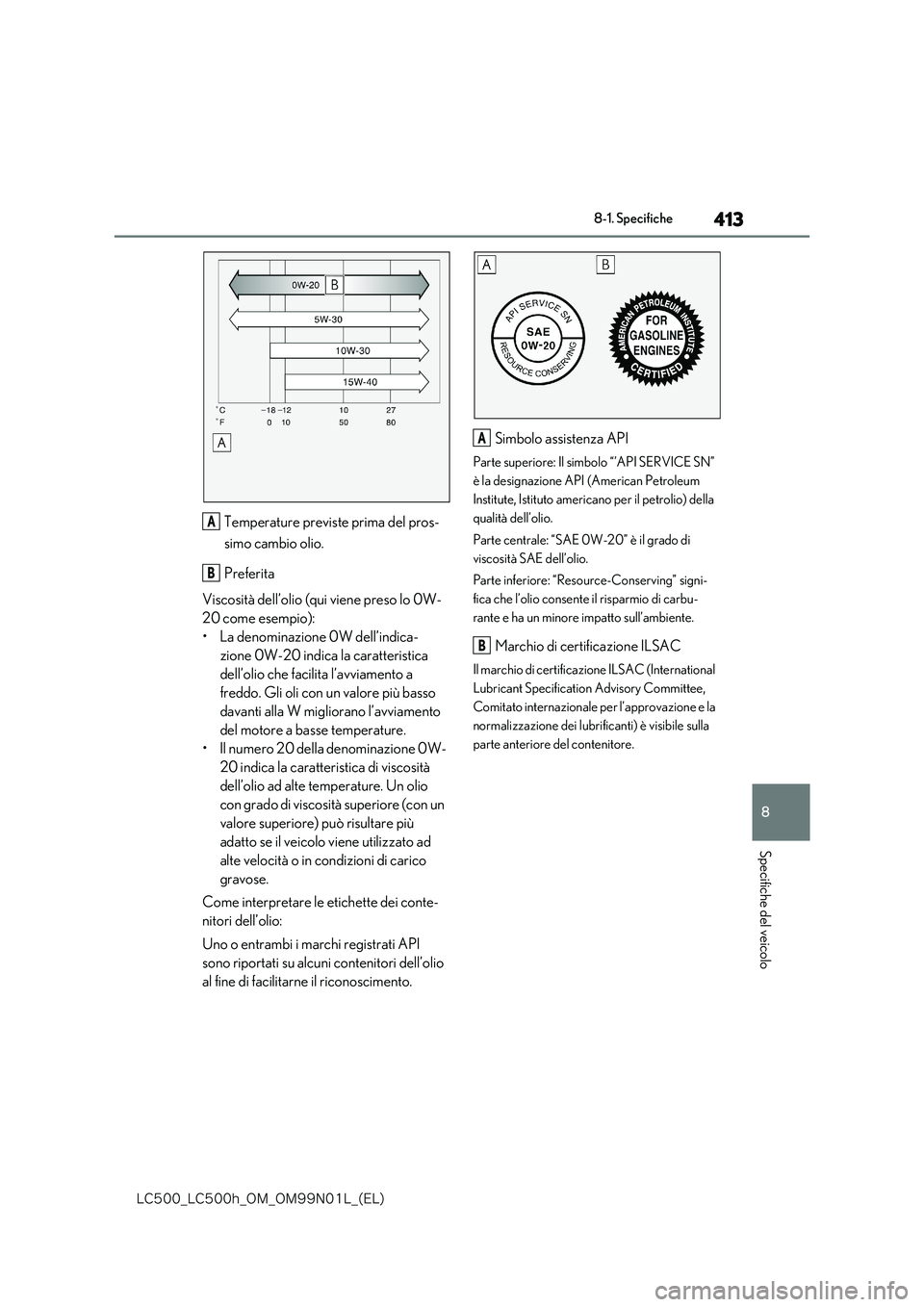

413
8
-$@-$I@0.@0./-@ &-

8-1. Specifiche
Specifiche del veicolo
Temperature previste prima del pros-
simo cambio olio.
Preferita
Viscosità dell’olio (qui viene preso lo 0W-
20 come esempio):
• La denominazione 0W dell’indica-
zione 0W-20 indica la caratteristica
dell’olio che facilita l’avviamento a
freddo. Gli oli con un valore più basso
davanti alla W migliorano l’avviamento
del motore a basse temperature.
• Il numero 20 della denominazione 0W-
20 indica la caratteristica di viscosità
dell’olio ad alte temperature. Un olio
con grado di viscosità superiore (con un
valore superiore) può risultare più
adatto se il veicolo viene utilizzato ad
alte velocità o in condizioni di carico
gravose.
Come interpretare le etichette dei conte-
nitori dell’olio:
Uno o entrambi i marchi registrati API
sono riportati su alcuni contenitori dell’olio
al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: Il simbolo “’API SERVICE SN”
è la designazione API (American Petroleum
Institute, Istituto americano per il petrolio) della
qualità dell’olio.
Parte centrale: “SAE 0W-20” è il grado di
viscosità SAE dell’olio.
Parte inferiore: “Resource-Conserving” signi-
fica che l’olio consente il risparmio di carbu-
rante e ha un minore impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International
Lubricant Specification Advisory Committee,
Comitato internazionale per l’approvazione e la
normalizzazione dei lubrificanti) è visibile sulla
parte anteriore del contenitore.
A
B
A
B

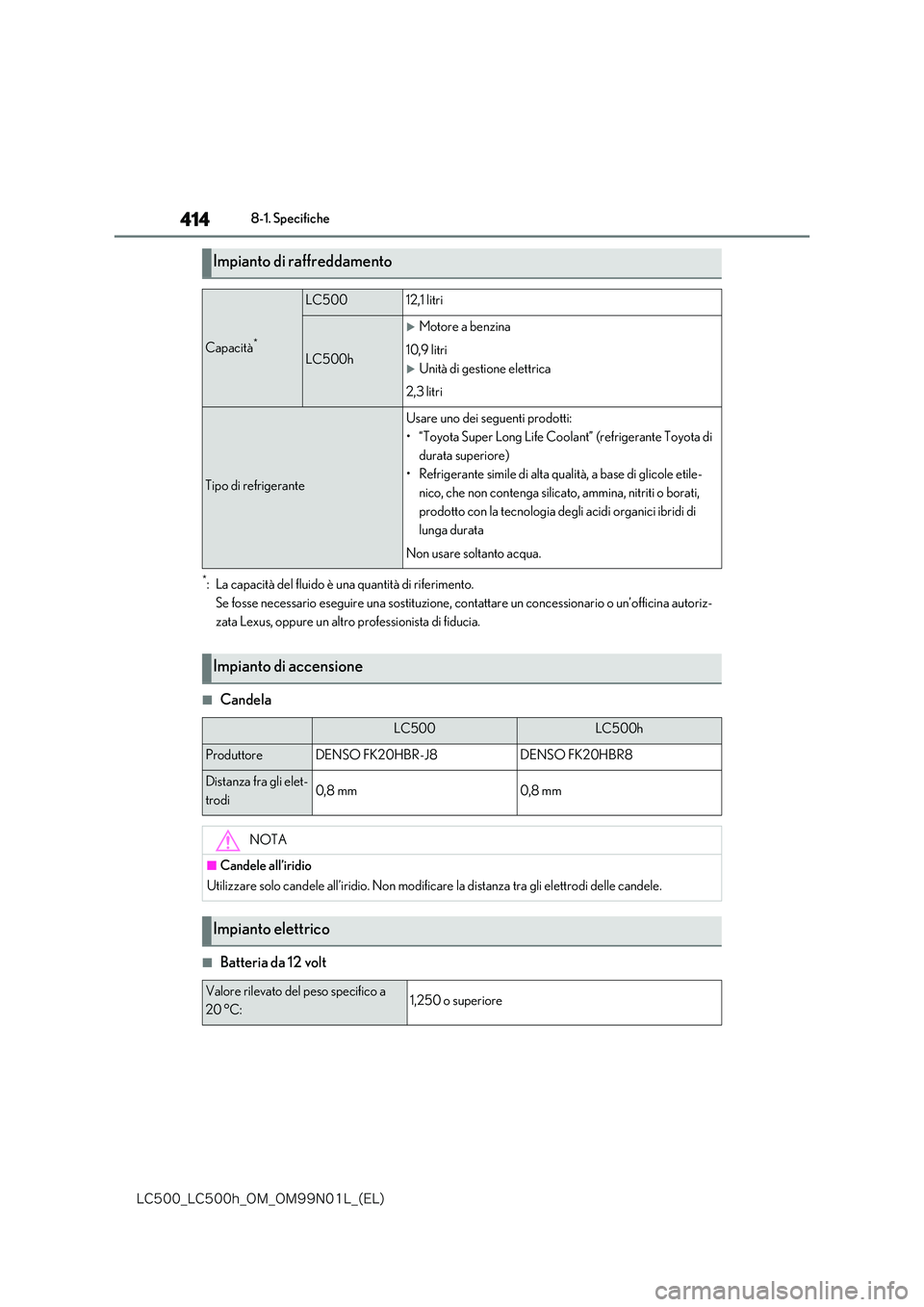

414
-$@-$I@0.@0./-@ &-

8-1. Specifiche
*: La capacità del fluido è una quantità di riferimento.
Se fosse necessario eseguire una sostituzione, cont attare un concessionario o un’officina autoriz-
zata Lexus, oppure un altro professionista di fiducia.
■Candela
■Batteria da 12 volt
Impianto di raffreddamento
Capacità*
LC50012,1 litri
LC500h
Motore a benzina
10,9 litri
Unità di gestione elettrica
2,3 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti:
• “Toyota Super Long Life Coolant” (refrigerante Toyota di
durata superiore)
• Refrigerante simile di alta qualità, a base di glicole etile-
nico, che non contenga silicato, ammina, nitriti o borati,
prodotto con la tecnologia degli acidi organici ibridi di
lunga durata
Non usare soltanto acqua.
Impianto di accensione
LC500LC500h
ProduttoreDENSO FK20HBR-J8DENSO FK20HBR8
Distanza fra gli elet-
trodi0,8 mm0,8 mm
NOTA
■Candele all’iridio
Utilizzare solo candele all’iridio. Non modificar e la distanza tra gli elettrodi delle candele.
Impianto elettrico
Valore rilevato del peso specifico a
20 °C:1,250 o superiore

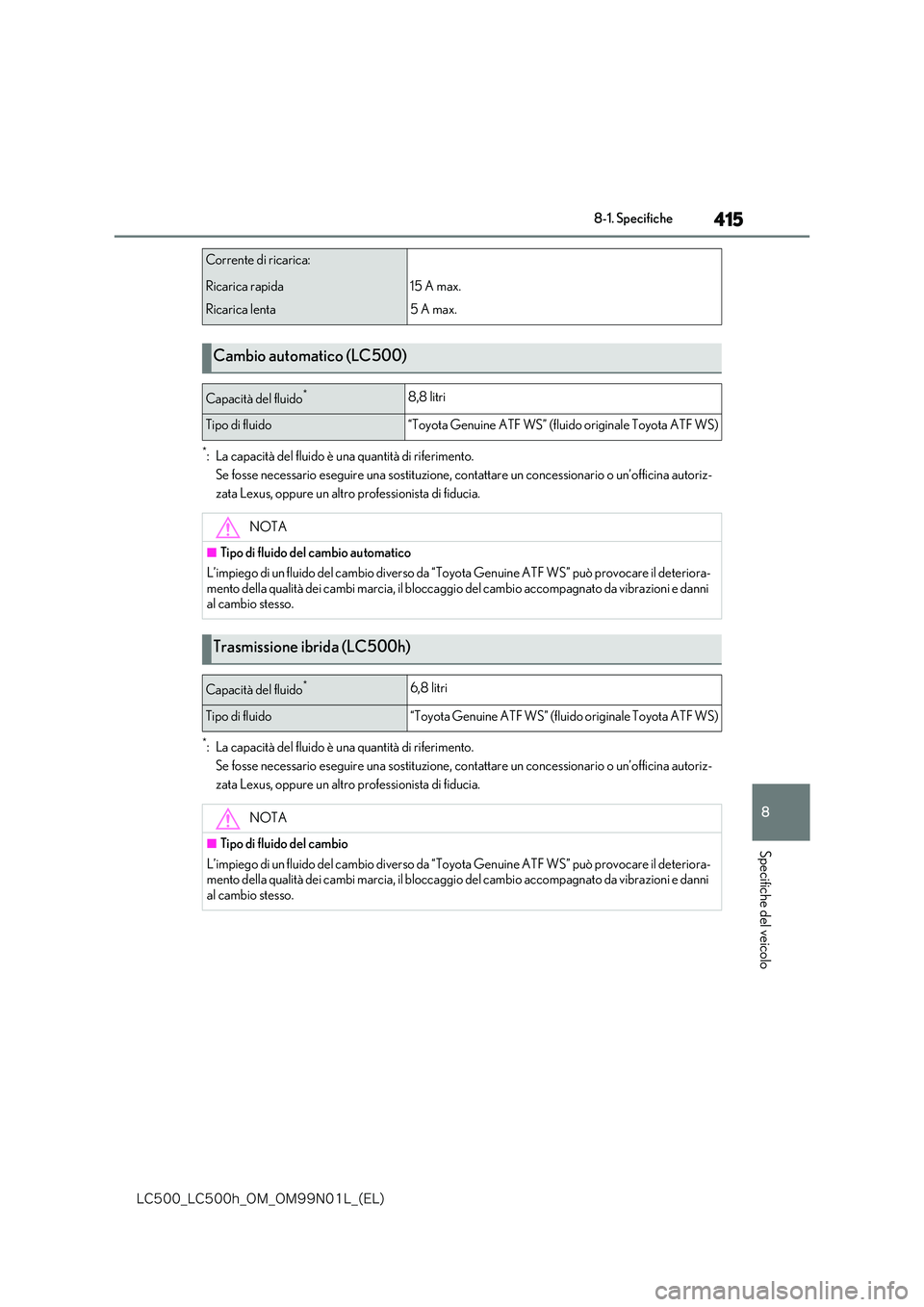

415
8
-$@-$I@0.@0./-@ &-

8-1. Specifiche
Specifiche del veicolo
*: La capacità del fluido è una quantità di riferimento.
Se fosse necessario eseguire una sostituzione, cont attare un concessionario o un’officina autoriz-
zata Lexus, oppure un altro professionista di fiducia.
*: La capacità del fluido è una quantità di riferimento.
Se fosse necessario eseguire una sostituzione, cont attare un concessionario o un’officina autoriz-
zata Lexus, oppure un altro professionista di fiducia.
Corrente di ricarica:
Ricarica rapida
Ricarica lenta
15 A max.
5 A max.
Cambio automatico (LC500)
Capacità del fluido*8,8 litri
Tipo di fluido“Toyota Genuine ATF WS” (fluido originale Toyota ATF WS)
NOTA
■Tipo di fluido del cambio automatico
L’impiego di un fluido del cambio diverso da “Toyota Genuine ATF WS” può provocare il deteriora-
mento della qualità dei cambi marcia, il bloccaggio del cambio accompagnato da vibrazioni e danni al cambio stesso.
Trasmissione ibrida (LC500h)
Capacità del fluido*6,8 litri
Tipo di fluido“Toyota Genuine ATF WS” (fluido originale Toyota ATF WS)
NOTA
■Tipo di fluido del cambio
L’impiego di un fluido del cambio diverso da “Toyota Genuine ATF WS” può provocare il deteriora- mento della qualità dei cambi marcia, il bloccaggio del cambio accompagnato da vibrazioni e danni al cambio stesso.

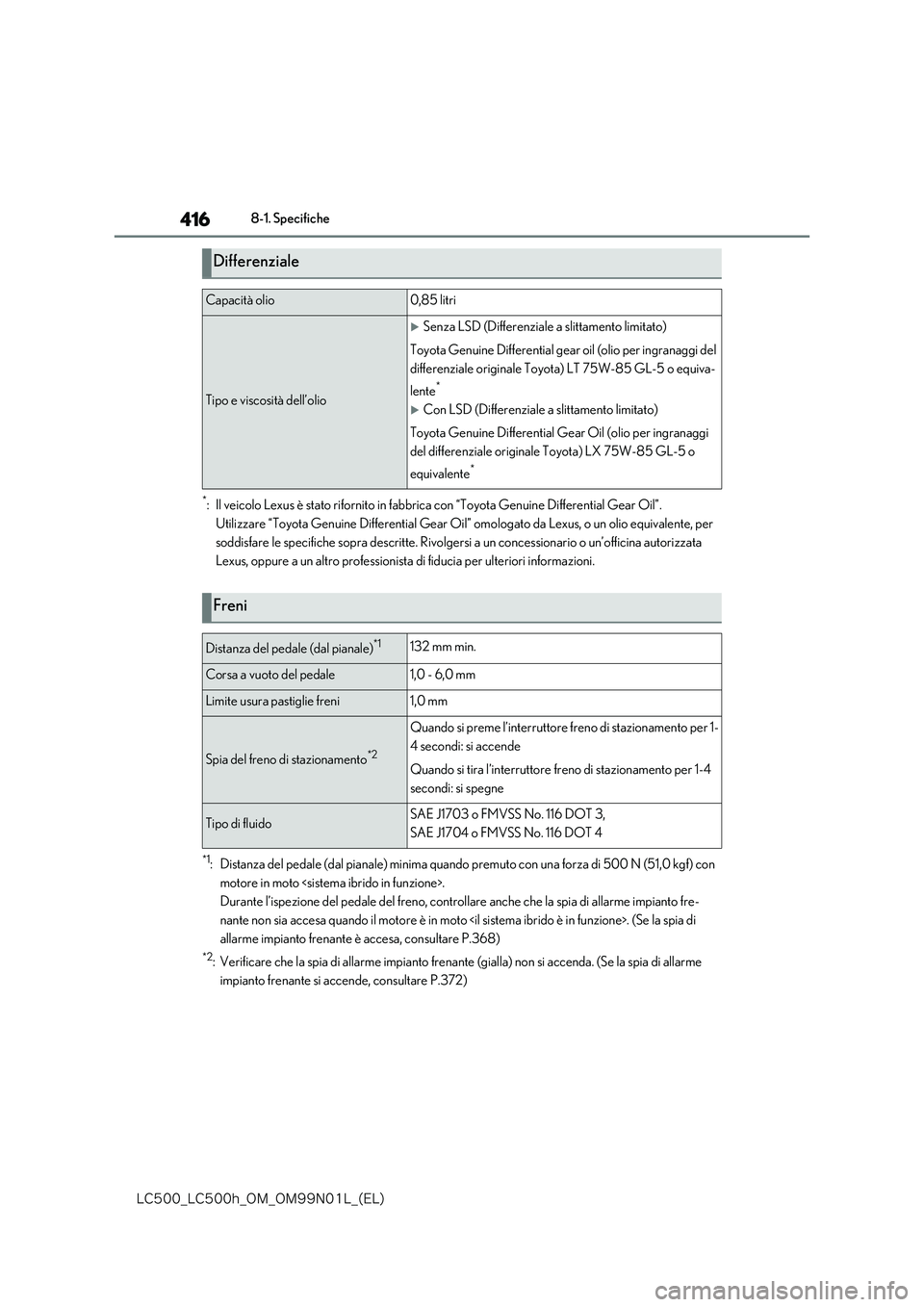

416
-$@-$I@0.@0./-@ &-

8-1. Specifiche
*: Il veicolo Lexus è stato rifornito in fabbrica con “Toyota Genuine Differential Gear Oil”.
Utilizzare “Toyota Genuine Differential Gear Oil” omologato da Lexus, o un olio equivalente, per
soddisfare le specifiche sopra descritte. Rivolgersi a un concessionario o un’officina autorizzata
Lexus, oppure a un altro professionista di fiducia per ulteriori informazioni.
*1: Distanza del pedale (dal pianale) minima quando premuto con una forza di 500 N (51,0 kgf) con
motore in moto .
Durante l’ispezione del pedale del freno, controllare anche che la spia di allarme impianto fre-
nante non sia accesa quando il motore è in moto . (Se la spia di
allarme impianto frenante è accesa, consultare P.368)
*2: Verificare che la spia di allarme impianto frenante (gialla) non si accenda. (Se la spia di allarme
impianto frenante si accende, consultare P.372)
Differenziale
Capacità olio0,85 litri
Tipo e viscosità dell’olio
Senza LSD (Differenziale a slittamento limitato)
Toyota Genuine Differential gear oil (olio per ingranaggi del
differenziale originale Toyota) LT 75W-85 GL-5 o equiva-
lente*
Con LSD (Differenziale a slittamento limitato)
Toyota Genuine Differential Gear Oil (olio per ingranaggi
del differenziale originale Toyota) LX 75W-85 GL-5 o
equivalente*
Freni
Distanza del pedale (dal pianale)*1132 mm min.
Corsa a vuoto del pedale1,0 - 6,0 mm
Limite usura pastiglie freni1,0 mm
Spia del freno di stazionamento*2
Quando si preme l’interruttore freno di stazionamento per 1-
4 secondi: si accende
Quando si tira l’interruttore freno di stazionamento per 1-4
secondi: si spegne
Tipo di fluidoSAE J1703 o FMVSS No. 116 DOT 3,
SAE J1704 o FMVSS No. 116 DOT 4
