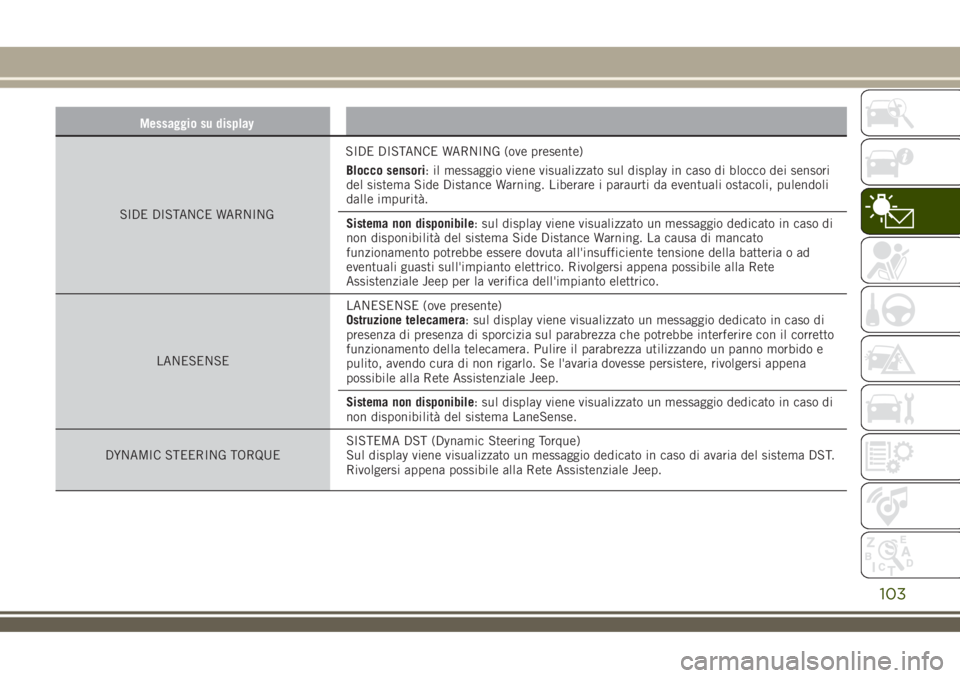

Messaggio su display
SIDE DISTANCE WARNINGSIDE DISTANCE WARNING (ove presente)
Blocco sensori: il messaggio viene visualizzato sul display in caso di blocco dei sensori
del sistema Side Distance Warning. Liberare i paraurti da eventuali ostacoli, pulendoli
dalle impurità.
Sistema non disponibile: sul display viene visualizzato un messaggio dedicato in caso di
non disponibilità del sistema Side Distance Warning. La causa di mancato
funzionamento potrebbe essere dovuta all'insufficiente tensione della batteria o ad
eventuali guasti sull'impianto elettrico. Rivolgersi appena possibile alla Rete
Assistenziale Jeep per la verifica dell'impianto elettrico.
LANESENSELANESENSE (ove presente)
Ostruzione telecamera: sul display viene visualizzato un messaggio dedicato in caso di
presenza di presenza di sporcizia sul parabrezza che potrebbe interferire con il corretto
funzionamento della telecamera. Pulire il parabrezza utilizzando un panno morbido e
pulito, avendo cura di non rigarlo. Se l'avaria dovesse persistere, rivolgersi appena
possibile alla Rete Assistenziale Jeep.
Sistema non disponibile: sul display viene visualizzato un messaggio dedicato in caso di
non disponibilità del sistema LaneSense.
DYNAMIC STEERING TORQUESISTEMA DST (Dynamic Steering Torque)
Sul display viene visualizzato un messaggio dedicato in caso di avaria del sistema DST.
Rivolgersi appena possibile alla Rete Assistenziale Jeep.
103

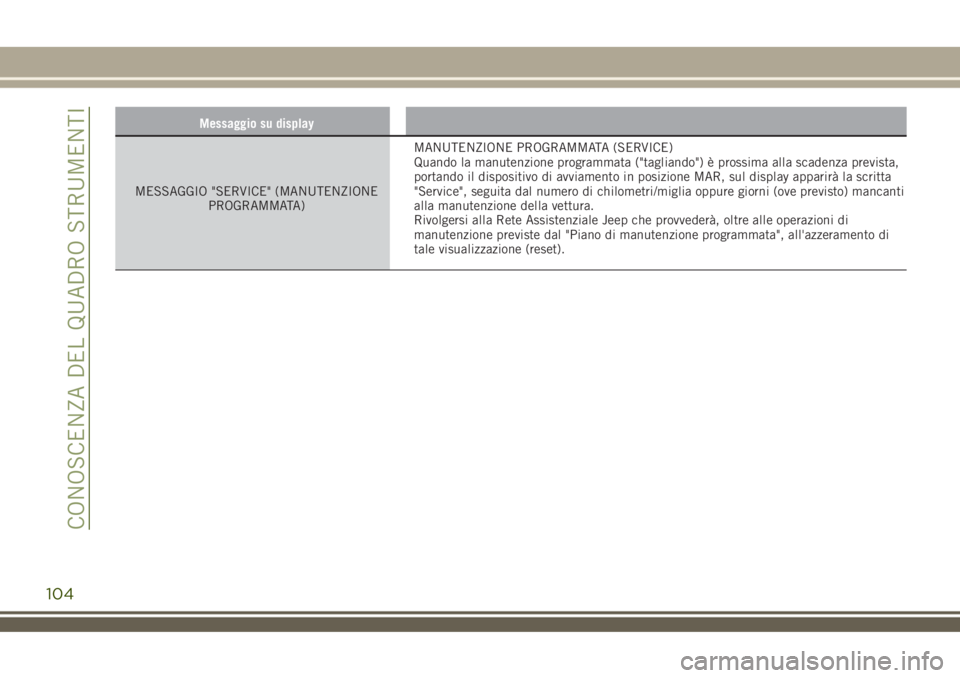

Messaggio su display
MESSAGGIO "SERVICE" (MANUTENZIONE
PROGRAMMATA)MANUTENZIONE PROGRAMMATA (SERVICE)
Quando la manutenzione programmata ("tagliando") è prossima alla scadenza prevista,
portando il dispositivo di avviamento in posizione MAR, sul display apparirà la scritta
"Service", seguita dal numero di chilometri/miglia oppure giorni (ove previsto) mancanti
alla manutenzione della vettura.
Rivolgersi alla Rete Assistenziale Jeep che provvederà, oltre alle operazioni di
manutenzione previste dal "Piano di manutenzione programmata", all'azzeramento di
tale visualizzazione (reset).
104
CONOSCENZA DEL QUADRO STRUMENTI

SICUREZZA
Il capitolo che ha davanti è molto
importante: qui sono descritti i sistemi di
sicurezza in dotazione all'automobile e
fornite le indicazioni necessarie su come
utilizzarli correttamente.SISTEMI DI SICUREZZA ATTIVA . . .106
SISTEMI DI AUSILIO ALLA GUIDA. .112
SISTEMI DI PROTEZIONE
OCCUPANTI................121
CINTURE DI SICUREZZA.......121
SISTEMA SBR (Seat Belt Reminder) .123
PRETENSIONATORI...........125
SISTEMI DI PROTEZIONE PER
BAMBINI.................128
SISTEMA DI PROTEZIONE
SUPPLEMENTARE (SRS) - AIR BAG .144
105

SISTEMI DI SICUREZZA
ATTIVA
SISTEMA ABS (Anti-lock Braking
System)
È un sistema, parte integrante
dell'impianto frenante, che evita il
bloccaggio e conseguentemente lo
slittamento di una o più ruote, con
qualsiasi condizione del fondo stradale e
intensità dell'azione frenante, garantendo
in tal modo il controllo della vettura
anche nelle frenate di emergenza ed
ottimizzando gli spazi di arresto.
Intervento del sistema
L'intervento dell'ABS è rilevabile
attraverso una leggera pulsazione del
pedale freno, accompagnata da
rumorosità: ciò è un comportamento del
tutto normale del sistema in fase di
intervento.

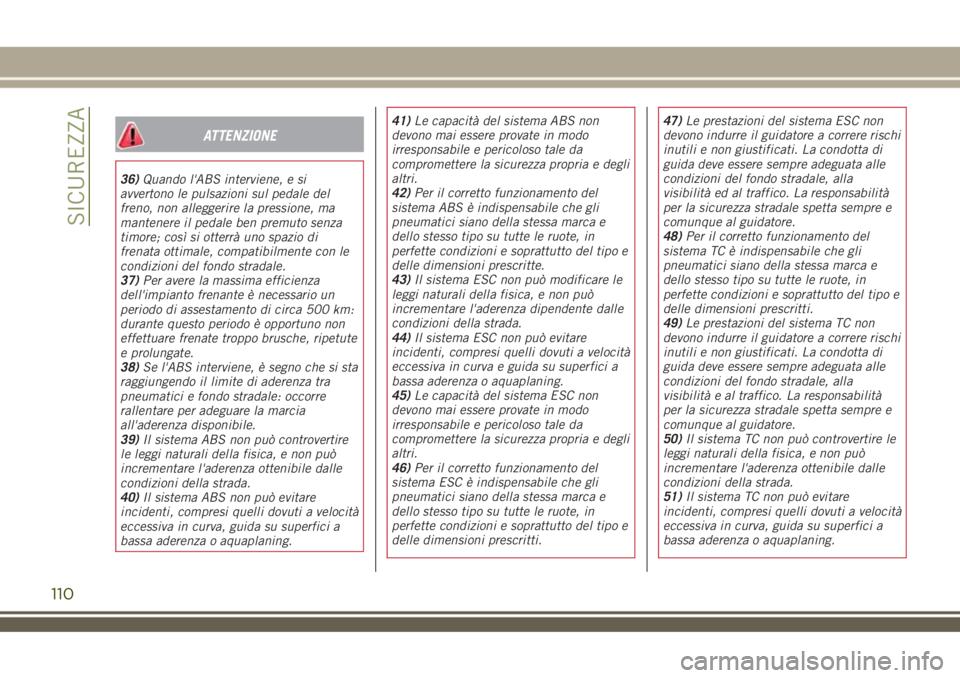

36) 37) 38) 39) 40) 41) 42)
SISTEMA DTC (Drag Torque
Control)
Il Sistema DTC (Drag Torque Control)
previene il possibile bloccaggio delle
ruote motrici che potrebbe verificarsi nel
caso, ad esempio, di rilascio improvviso
del pedale acceleratore oppure di brusca
scalata di marcia effettuate in condizioni
di bassa aderenza.In tali condizioni l'effetto frenante del
motore potrebbe causare lo slittamento
delle ruote motrici e la conseguente
perdita di stabilità della vettura. In
queste situazioni il sistema DTC
interviene ridando coppia al motore al
fine di conservare la stabilità ed
aumentare la sicurezza della vettura.
SISTEMA ESC (Electronic
Stability Control)
Il sistema ESC migliora il controllo
direzionale e la stabilità della vettura
sotto diverse condizioni di guida,
correggendo il sottosterzo ed il
sovrasterzo, ripartendo la frenata sulle
ruote appropriate.
Intervento del sistema
L'intervento del sistema è segnalato dal
lampeggio della spia
sul quadro
strumenti, per informare il guidatore che
la vettura è in condizioni critiche di
stabilità ed aderenza.
43) 44) 45) 46) 47)
SISTEMA TC (Traction Control)
Il sistema interviene automaticamente in
caso di slittamento, di perdita di
aderenza su fondo bagnato
(aquaplaning), accelerazione su fondi
sdrucciolevoli, innevati o ghiacciati, ecc.
di una od entrambe le ruote motrici.Intervento del sistema
L'intervento del sistema è segnalato dal
lampeggio della spia
sul quadro
strumenti, per informare il guidatore che
la vettura è in condizioni critiche di
stabilità ed aderenza.
48) 49) 50) 51) 52)
SISTEMA PBA (Panic Brake
Assist)
Il sistema PBA è progettato per
ottimizzare la capacità frenante della
vettura durante una frenata di
emergenza.
Per ottenere la massima funzionalità del
sistema, è necessario premere
continuativamente il pedale del freno
durante la frenata, evitando di premere a
intermittenza sullo stesso. Non ridurre la
pressione sul pedale del freno fin quando
la frenata non è più necessaria.
Il sistema PBA si disattiva quando il
pedale del freno viene rilasciato.
53) 54) 55)
SISTEMA HSA (Hill Start Assist)
È parte integrante del sistema ESC e
agevola la partenza in salita.
56) 57)
106
SICUREZZA

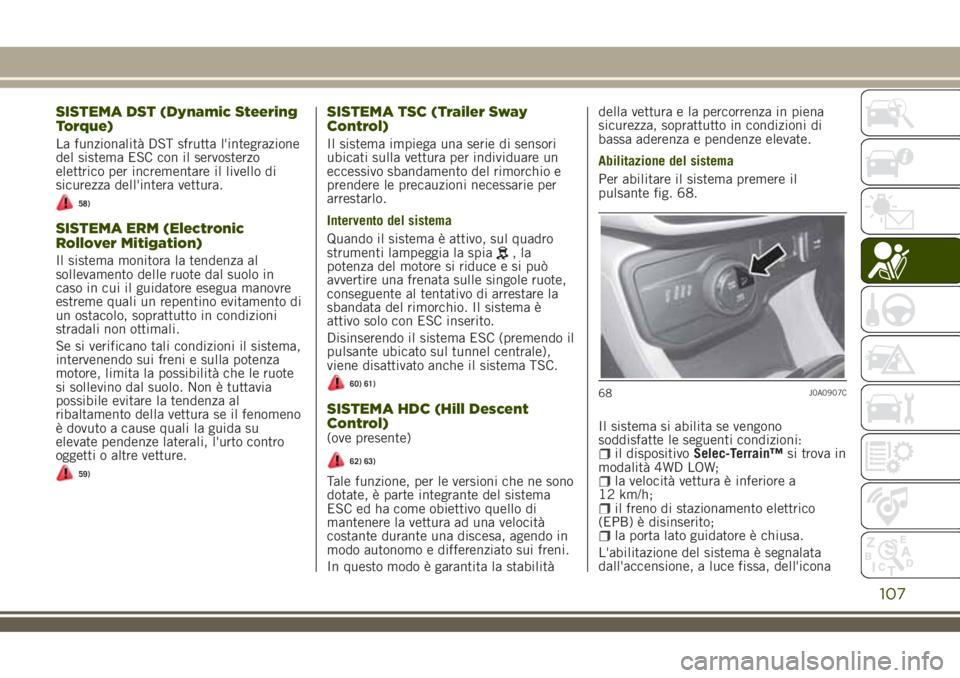

SISTEMA DST (Dynamic Steering
Torque)
La funzionalità DST sfrutta l'integrazione
del sistema ESC con il servosterzo
elettrico per incrementare il livello di
sicurezza dell'intera vettura.
58)
SISTEMA ERM (Electronic
Rollover Mitigation)
Il sistema monitora la tendenza al
sollevamento delle ruote dal suolo in
caso in cui il guidatore esegua manovre
estreme quali un repentino evitamento di
un ostacolo, soprattutto in condizioni
stradali non ottimali.
Se si verificano tali condizioni il sistema,
intervenendo sui freni e sulla potenza
motore, limita la possibilità che le ruote
si sollevino dal suolo. Non è tuttavia
possibile evitare la tendenza al
ribaltamento della vettura se il fenomeno
è dovuto a cause quali la guida su
elevate pendenze laterali, l'urto contro
oggetti o altre vetture.
59)
SISTEMA TSC (Trailer Sway
Control)
Il sistema impiega una serie di sensori
ubicati sulla vettura per individuare un
eccessivo sbandamento del rimorchio e
prendere le precauzioni necessarie per
arrestarlo.
Intervento del sistema
Quando il sistema è attivo, sul quadro
strumenti lampeggia la spia
,la
potenza del motore si riduce e si può
avvertire una frenata sulle singole ruote,
conseguente al tentativo di arrestare la
sbandata del rimorchio. Il sistema è
attivo solo con ESC inserito.
Disinserendo il sistema ESC (premendo il
pulsante ubicato sul tunnel centrale),
viene disattivato anche il sistema TSC.
60) 61)
SISTEMA HDC (Hill Descent
Control)
(ove presente)
62) 63)
Tale funzione, per le versioni che ne sono
dotate, è parte integrante del sistema
ESC ed ha come obiettivo quello di
mantenere la vettura ad una velocità
costante durante una discesa, agendo in
modo autonomo e differenziato sui freni.
In questo modo è garantita la stabilitàdella vettura e la percorrenza in piena
sicurezza, soprattutto in condizioni di
bassa aderenza e pendenze elevate.
Abilitazione del sistema
Per abilitare il sistema premere il
pulsante fig. 68.
Il sistema si abilita se vengono
soddisfatte le seguenti condizioni:
il dispositivoSelec-Terrain™si trova in
modalità 4WD LOW;
la velocità vettura è inferiore a
12 km/h;
il freno di stazionamento elettrico
(EPB) è disinserito;
la porta lato guidatore è chiusa.
L'abilitazione del sistema è segnalata
dall'accensione, a luce fissa, dell'icona
68J0A0907C
107

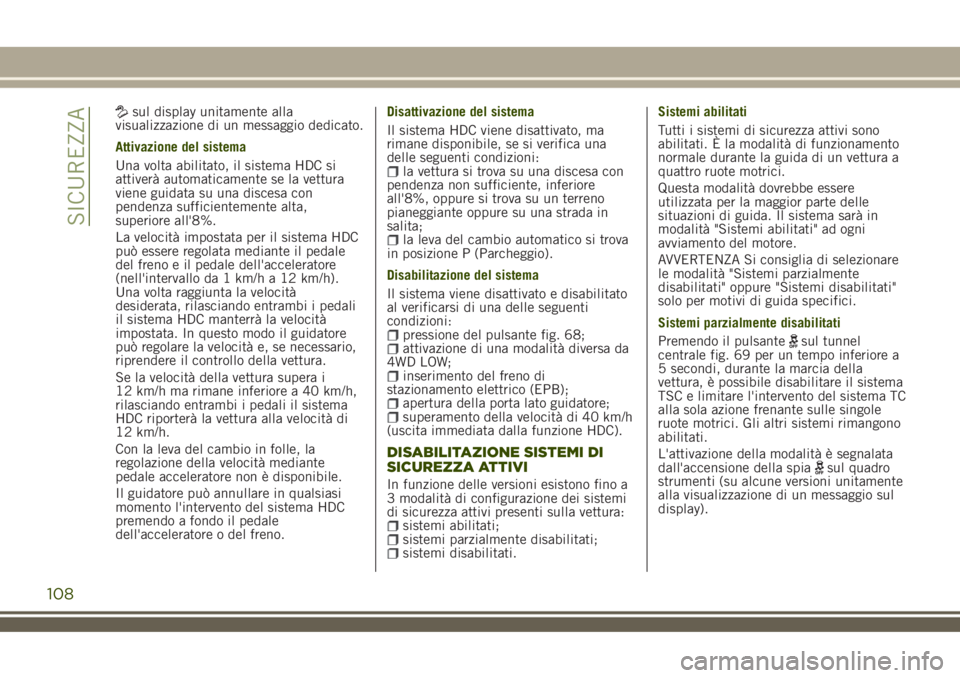

sul display unitamente alla
visualizzazione di un messaggio dedicato.
Attivazione del sistema
Una volta abilitato, il sistema HDC si
attiverà automaticamente se la vettura
viene guidata su una discesa con
pendenza sufficientemente alta,
superiore all'8%.
La velocità impostata per il sistema HDC
può essere regolata mediante il pedale
del freno e il pedale dell'acceleratore
(nell'intervallo da 1 km/h a 12 km/h).
Una volta raggiunta la velocità
desiderata, rilasciando entrambi i pedali
il sistema HDC manterrà la velocità
impostata. In questo modo il guidatore
può regolare la velocità e, se necessario,
riprendere il controllo della vettura.
Se la velocità della vettura supera i
12 km/h ma rimane inferiore a 40 km/h,
rilasciando entrambi i pedali il sistema
HDC riporterà la vettura alla velocità di
12 km/h.
Con la leva del cambio in folle, la
regolazione della velocità mediante
pedale acceleratore non è disponibile.
Il guidatore può annullare in qualsiasi
momento l'intervento del sistema HDC
premendo a fondo il pedale
dell'acceleratore o del freno.Disattivazione del sistema
Il sistema HDC viene disattivato, ma
rimane disponibile, se si verifica una
delle seguenti condizioni:
la vettura si trova su una discesa con
pendenza non sufficiente, inferiore
all'8%, oppure si trova su un terreno
pianeggiante oppure su una strada in
salita;
la leva del cambio automatico si trova
in posizione P (Parcheggio).
Disabilitazione del sistema
Il sistema viene disattivato e disabilitato
al verificarsi di una delle seguenti
condizioni:
pressione del pulsante fig. 68;attivazione di una modalità diversa da
4WD LOW;
inserimento del freno di
stazionamento elettrico (EPB);
apertura della porta lato guidatore;superamento della velocità di 40 km/h
(uscita immediata dalla funzione HDC).
DISABILITAZIONE SISTEMI DI
SICUREZZA ATTIVI
In funzione delle versioni esistono fino a
3 modalità di configurazione dei sistemi
di sicurezza attivi presenti sulla vettura:
sistemi abilitati;sistemi parzialmente disabilitati;sistemi disabilitati.Sistemi abilitati
Tutti i sistemi di sicurezza attivi sono
abilitati. È la modalità di funzionamento
normale durante la guida di un vettura a
quattro ruote motrici.
Questa modalità dovrebbe essere
utilizzata per la maggior parte delle
situazioni di guida. Il sistema sarà in
modalità "Sistemi abilitati" ad ogni
avviamento del motore.
AVVERTENZA Si consiglia di selezionare
le modalità "Sistemi parzialmente
disabilitati" oppure "Sistemi disabilitati"
solo per motivi di guida specifici.
Sistemi parzialmente disabilitati
Premendo il pulsante
sul tunnel
centrale fig. 69 per un tempo inferiore a
5 secondi, durante la marcia della
vettura, è possibile disabilitare il sistema
TSC e limitare l'intervento del sistema TC
alla sola azione frenante sulle singole
ruote motrici. Gli altri sistemi rimangono
abilitati.
L'attivazione della modalità è segnalata
dall'accensione della spia
sul quadro
strumenti (su alcune versioni unitamente
alla visualizzazione di un messaggio sul
display).
108
SICUREZZA

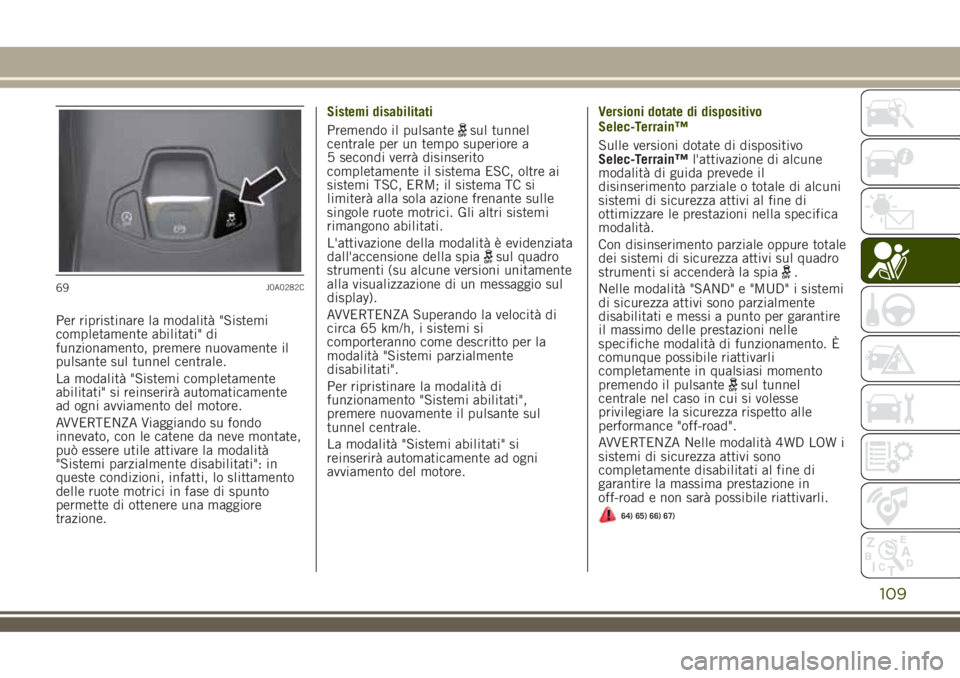

Per ripristinare la modalità "Sistemi
completamente abilitati" di
funzionamento, premere nuovamente il
pulsante sul tunnel centrale.
La modalità "Sistemi completamente
abilitati" si reinserirà automaticamente
ad ogni avviamento del motore.
AVVERTENZA Viaggiando su fondo
innevato, con le catene da neve montate,
può essere utile attivare la modalità
"Sistemi parzialmente disabilitati": in
queste condizioni, infatti, lo slittamento
delle ruote motrici in fase di spunto
permette di ottenere una maggiore
trazione.Sistemi disabilitati
Premendo il pulsante
sul tunnel
centrale per un tempo superiore a
5 secondi verrà disinserito
completamente il sistema ESC, oltre ai
sistemi TSC, ERM; il sistema TC si
limiterà alla sola azione frenante sulle
singole ruote motrici. Gli altri sistemi
rimangono abilitati.
L'attivazione della modalità è evidenziata
dall'accensione della spia
sul quadro
strumenti (su alcune versioni unitamente
alla visualizzazione di un messaggio sul
display).
AVVERTENZA Superando la velocità di
circa 65 km/h, i sistemi si
comporteranno come descritto per la
modalità "Sistemi parzialmente
disabilitati".
Per ripristinare la modalità di
funzionamento "Sistemi abilitati",
premere nuovamente il pulsante sul
tunnel centrale.
La modalità "Sistemi abilitati" si
reinserirà automaticamente ad ogni
avviamento del motore.Versioni dotate di dispositivo
Selec-Terrain™
Sulle versioni dotate di dispositivo
Selec-Terrain™l'attivazione di alcune
modalità di guida prevede il
disinserimento parziale o totale di alcuni
sistemi di sicurezza attivi al fine di
ottimizzare le prestazioni nella specifica
modalità.
Con disinserimento parziale oppure totale
dei sistemi di sicurezza attivi sul quadro
strumenti si accenderà la spia.
Nelle modalità "SAND" e "MUD" i sistemi
di sicurezza attivi sono parzialmente
disabilitati e messi a punto per garantire
il massimo delle prestazioni nelle
specifiche modalità di funzionamento. È
comunque possibile riattivarli
completamente in qualsiasi momento
premendo il pulsante
sul tunnel
centrale nel caso in cui si volesse
privilegiare la sicurezza rispetto alle
performance "off-road".
AVVERTENZA Nelle modalità 4WD LOW i
sistemi di sicurezza attivi sono
completamente disabilitati al fine di
garantire la massima prestazione in
off-road e non sarà possibile riattivarli.
64) 65) 66) 67)
69J0A0282C
109

ATTENZIONE
36)Quando l'ABS interviene, e si
avvertono le pulsazioni sul pedale del
freno, non alleggerire la pressione, ma
mantenere il pedale ben premuto senza
timore; così si otterrà uno spazio di
frenata ottimale, compatibilmente con le
condizioni del fondo stradale.
37)Per avere la massima efficienza
dell'impianto frenante è necessario un
periodo di assestamento di circa 500 km:
durante questo periodo è opportuno non
effettuare frenate troppo brusche, ripetute
e prolungate.
38)Se l'ABS interviene, è segno che si sta
raggiungendo il limite di aderenza tra
pneumatici e fondo stradale: occorre
rallentare per adeguare la marcia
all'aderenza disponibile.
39)Il sistema ABS non può controvertire
le leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
40)Il sistema ABS non può evitare
incidenti, compresi quelli dovuti a velocità
eccessiva in curva, guida su superfici a
bassa aderenza o aquaplaning.41)Le capacità del sistema ABS non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri.
42)Per il corretto funzionamento del
sistema ABS è indispensabile che gli
pneumatici siano della stessa marca e
dello stesso tipo su tutte le ruote, in
perfette condizioni e soprattutto del tipo e
delle dimensioni prescritte.
43)Il sistema ESC non può modificare le
leggi naturali della fisica, e non può
incrementare l'aderenza dipendente dalle
condizioni della strada.
44)Il sistema ESC non può evitare
incidenti, compresi quelli dovuti a velocità
eccessiva in curva e guida su superfici a
bassa aderenza o aquaplaning.
45)Le capacità del sistema ESC non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri.
46)Per il corretto funzionamento del
sistema ESC è indispensabile che gli
pneumatici siano della stessa marca e
dello stesso tipo su tutte le ruote, in
perfette condizioni e soprattutto del tipo e
delle dimensioni prescritti.47)Le prestazioni del sistema ESC non
devono indurre il guidatore a correre rischi
inutili e non giustificati. La condotta di
guida deve essere sempre adeguata alle
condizioni del fondo stradale, alla
visibilità ed al traffico. La responsabilità
per la sicurezza stradale spetta sempre e
comunque al guidatore.
48)Per il corretto funzionamento del
sistema TC è indispensabile che gli
pneumatici siano della stessa marca e
dello stesso tipo su tutte le ruote, in
perfette condizioni e soprattutto del tipo e
delle dimensioni prescritti.
49)Le prestazioni del sistema TC non
devono indurre il guidatore a correre rischi
inutili e non giustificati. La condotta di
guida deve essere sempre adeguata alle
condizioni del fondo stradale, alla
visibilità e al traffico. La responsabilità
per la sicurezza stradale spetta sempre e
comunque al guidatore.
50)Il sistema TC non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
51)Il sistema TC non può evitare
incidenti, compresi quelli dovuti a velocità
eccessiva in curva, guida su superfici a
bassa aderenza o aquaplaning.
110
SICUREZZA
