2018 JEEP RENEGADE Libretto Uso Manutenzione (in Italian)

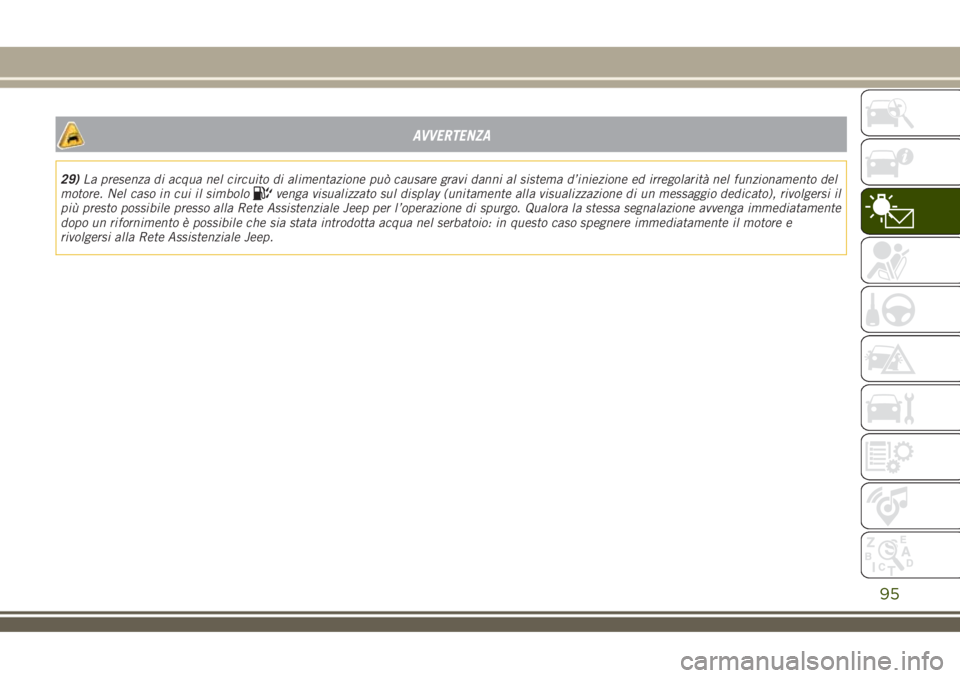

AVVERTENZA
29)La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del
motore. Nel caso in cui il simbolovenga visualizzato sul display (unitamente alla visualizzazione di un messaggio dedicato), rivolgersi il
più presto possibile presso alla Rete Assistenziale Jeep per l’operazione di spurgo. Qualora la stessa segnalazione avvenga immediatamente
dopo un rifornimento è possibile che sia stata introdotta acqua nel serbatoio: in questo caso spegnere immediatamente il motore e
rivolgersi alla Rete Assistenziale Jeep.
95

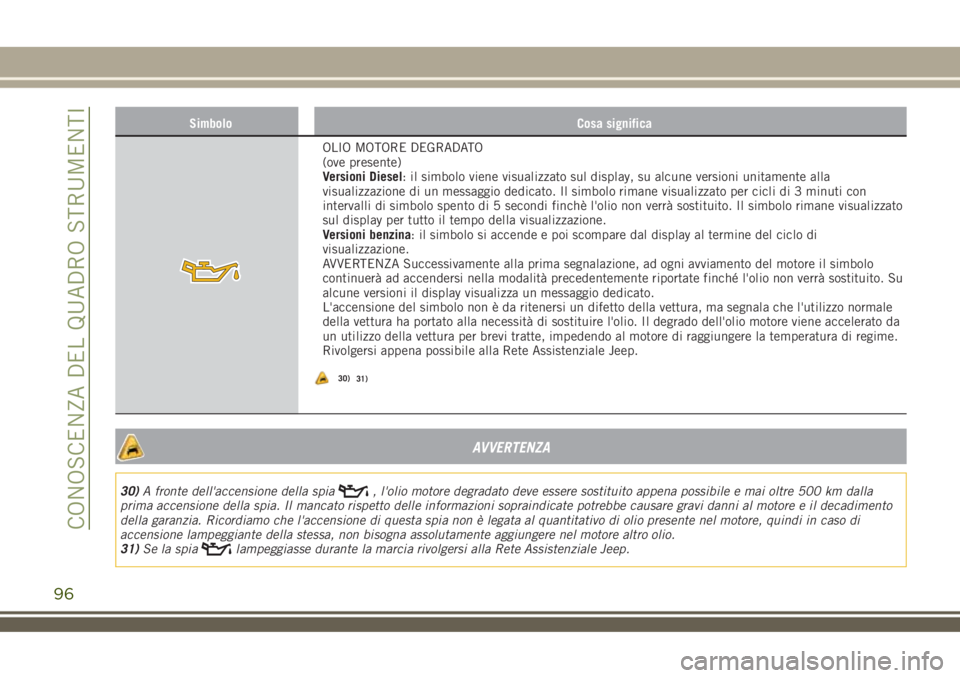

Simbolo Cosa significa
OLIO MOTORE DEGRADATO
(ove presente)
Versioni Diesel: il simbolo viene visualizzato sul display, su alcune versioni unitamente alla
visualizzazione di un messaggio dedicato. Il simbolo rimane visualizzato per cicli di 3 minuti con
intervalli di simbolo spento di 5 secondi finchè l'olio non verrà sostituito. Il simbolo rimane visualizzato
sul display per tutto il tempo della visualizzazione.
Versioni benzina: il simbolo si accende e poi scompare dal display al termine del ciclo di
visualizzazione.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il simbolo
continuerà ad accendersi nella modalità precedentemente riportate finché l'olio non verrà sostituito. Su
alcune versioni il display visualizza un messaggio dedicato.
L'accensione del simbolo non è da ritenersi un difetto della vettura, ma segnala che l'utilizzo normale
della vettura ha portato alla necessità di sostituire l'olio. Il degrado dell'olio motore viene accelerato da
un utilizzo della vettura per brevi tratte, impedendo al motore di raggiungere la temperatura di regime.
Rivolgersi appena possibile alla Rete Assistenziale Jeep.
AVVERTENZA
30)A fronte dell'accensione della spia, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla
prima accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento
della garanzia. Ricordiamo che l'accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di
accensione lampeggiante della stessa, non bisogna assolutamente aggiungere nel motore altro olio.
31)Se la spia
lampeggiasse durante la marcia rivolgersi alla Rete Assistenziale Jeep.
96
CONOSCENZA DEL QUADRO STRUMENTI
30)
31)

Simbolo Cosa significa
AVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL); luci di parcheggio;
luci di direzione rimorchio (se presente); luci rimorchio (se presente); luci di posizione; luci di
direzione; luce retronebbia; luce retromarcia; luci stop; luci targa.
L’anomalia potrebbe essere dovuta alla bruciatura della lampada oppure del relativo fusibile di
protezione oppure l’interruzione del collegamento elettrico.
AVARIA ADAPTIVE CRUISE CONTROL (ACC)
Il simbolo si accende (unitamente alla visualizzazione di un messaggio sul display) per segnalare
l'avaria del sistema Adaptive Cruise Control (ACC). In questo caso rivolgersi il più presto possibile alla
Rete Assistenziale Jeep.
PULIZIA DPF (trappola particolato) in corso (solo versioni Diesel con DPF)
Il simbolo si accende a luce fissa per segnalare che il sistema DPF ha la necessità di eliminare le
sostanze inquinanti imprigionate (particolato) mediante il processo di rigenerazione.
Il simbolo non si accende ogni volta che il DPF è in rigenerazione, ma solo quando le condizioni di
guida ne richiedono la segnalazione al guidatore. Per far spegnere il simbolo mantenere la vettura in
movimento fino al termine della rigenerazione. La durata del processo è mediamente di 15 minuti. Le
condizioni ottimali per portare a temine il processo vengono raggiunte mantenendo la vettura in marcia
a 60 km/h con regime motore superiore a 2000 giri/min.
L'accensione del simbolo non è da intendersi come un difetto della vettura e non è pertanto necessario
recarsi in officina. Su alcune versioni, unitamente all’accensione del simbolo, il display visualizza il
messaggio dedicato.
97
32)

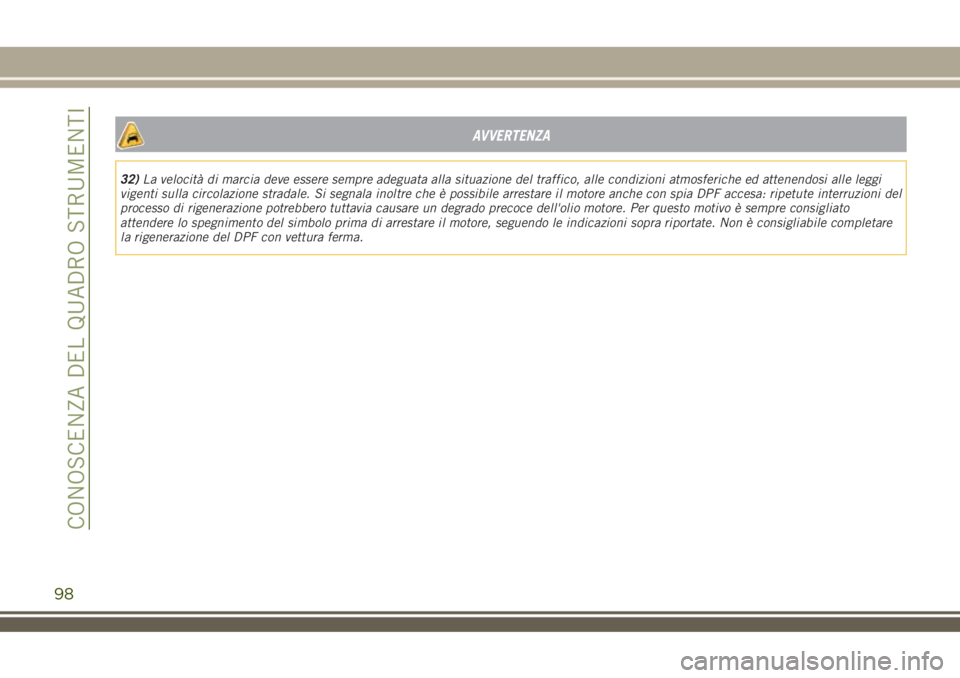

AVVERTENZA
32)La velocità di marcia deve essere sempre adeguata alla situazione del traffico, alle condizioni atmosferiche ed attenendosi alle leggi
vigenti sulla circolazione stradale. Si segnala inoltre che è possibile arrestare il motore anche con spia DPF accesa: ripetute interruzioni del
processo di rigenerazione potrebbero tuttavia causare un degrado precoce dell'olio motore. Per questo motivo è sempre consigliato
attendere lo spegnimento del simbolo prima di arrestare il motore, seguendo le indicazioni sopra riportate. Non è consigliabile completare
la rigenerazione del DPF con vettura ferma.
98
CONOSCENZA DEL QUADRO STRUMENTI

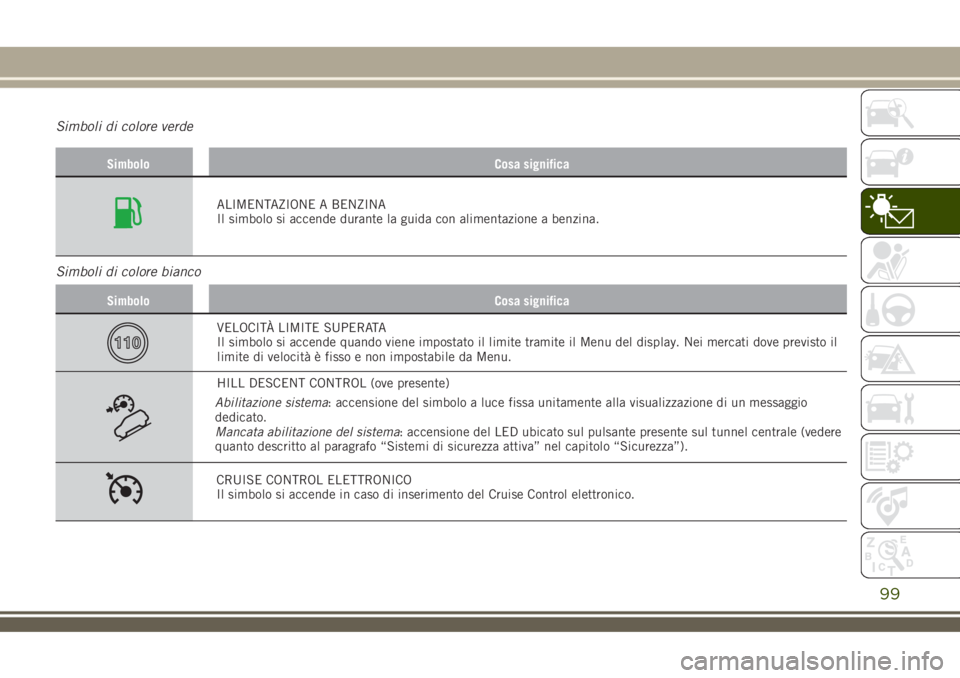

Simboli di colore verde
Simbolo Cosa significa
ALIMENTAZIONE A BENZINA
Il simbolo si accende durante la guida con alimentazione a benzina.
Simboli di colore bianco
Simbolo Cosa significa
VELOCITÀ LIMITE SUPERATA
Il simbolo si accende quando viene impostato il limite tramite il Menu del display. Nei mercati dove previsto il
limite di velocità è fisso e non impostabile da Menu.
HILL DESCENT CONTROL (ove presente)
Abilitazione sistema: accensione del simbolo a luce fissa unitamente alla visualizzazione di un messaggio
dedicato.
Mancata abilitazione del sistema: accensione del LED ubicato sul pulsante presente sul tunnel centrale (vedere
quanto descritto al paragrafo “Sistemi di sicurezza attiva” nel capitolo “Sicurezza”).
CRUISE CONTROL ELETTRONICO
Il simbolo si accende in caso di inserimento del Cruise Control elettronico.
99

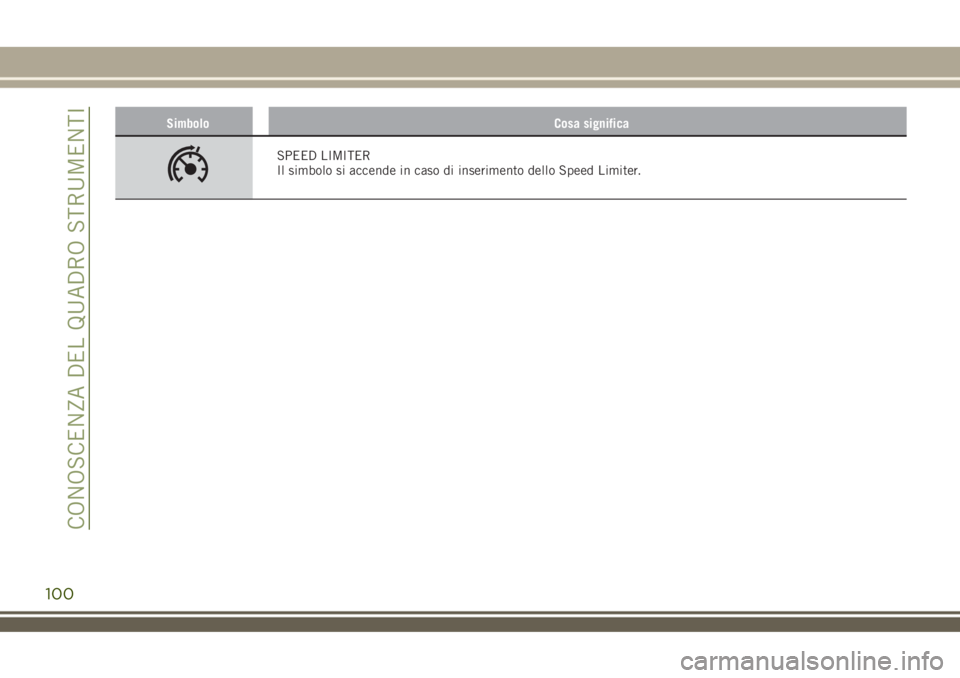

Simbolo Cosa significa
SPEED LIMITER
Il simbolo si accende in caso di inserimento dello Speed Limiter.
100
CONOSCENZA DEL QUADRO STRUMENTI

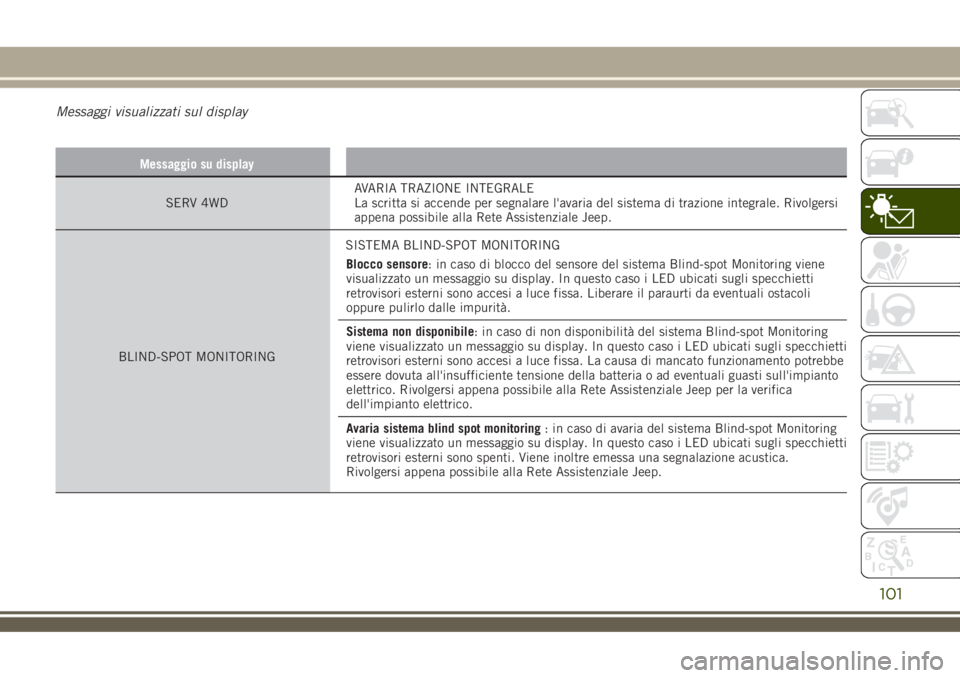

Messaggi visualizzati sul display
Messaggio su display
SERV 4WDAVARIA TRAZIONE INTEGRALE
La scritta si accende per segnalare l'avaria del sistema di trazione integrale. Rivolgersi
appena possibile alla Rete Assistenziale Jeep.
BLIND-SPOT MONITORINGSISTEMA BLIND-SPOT MONITORING
Blocco sensore: in caso di blocco del sensore del sistema Blind-spot Monitoring viene
visualizzato un messaggio su display. In questo caso i LED ubicati sugli specchietti
retrovisori esterni sono accesi a luce fissa. Liberare il paraurti da eventuali ostacoli
oppure pulirlo dalle impurità.
Sistema non disponibile: in caso di non disponibilità del sistema Blind-spot Monitoring
viene visualizzato un messaggio su display. In questo caso i LED ubicati sugli specchietti
retrovisori esterni sono accesi a luce fissa. La causa di mancato funzionamento potrebbe
essere dovuta all'insufficiente tensione della batteria o ad eventuali guasti sull'impianto
elettrico. Rivolgersi appena possibile alla Rete Assistenziale Jeep per la verifica
dell'impianto elettrico.
Avaria sistema blind spot monitoring: in caso di avaria del sistema Blind-spot Monitoring
viene visualizzato un messaggio su display. In questo caso i LED ubicati sugli specchietti
retrovisori esterni sono spenti. Viene inoltre emessa una segnalazione acustica.
Rivolgersi appena possibile alla Rete Assistenziale Jeep.
101

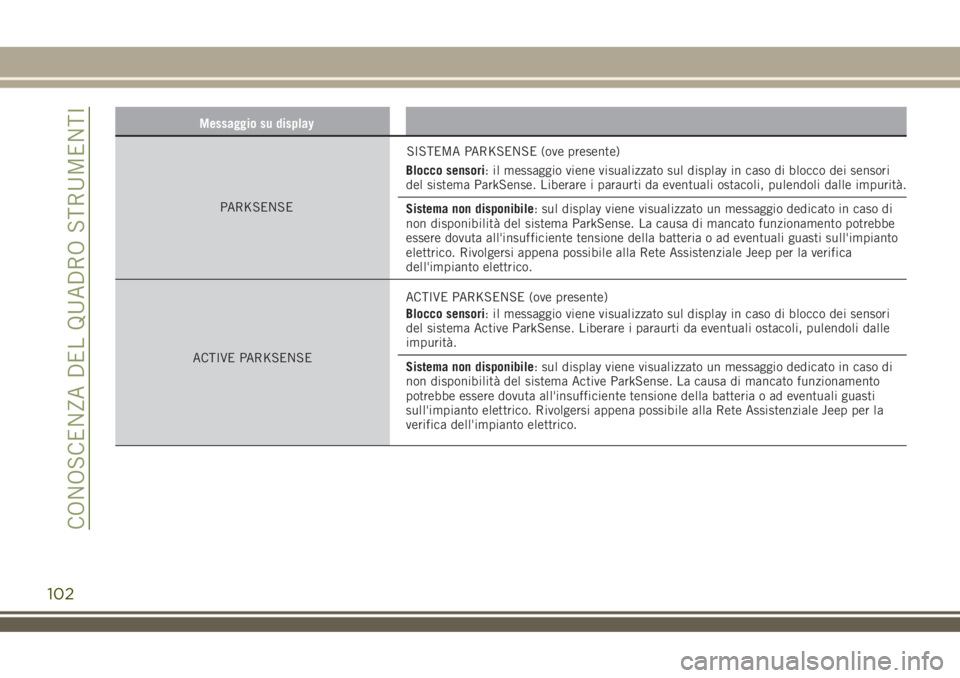

Messaggio su display
PARKSENSESISTEMA PARKSENSE (ove presente)
Blocco sensori: il messaggio viene visualizzato sul display in caso di blocco dei sensori
del sistema ParkSense. Liberare i paraurti da eventuali ostacoli, pulendoli dalle impurità.
Sistema non disponibile: sul display viene visualizzato un messaggio dedicato in caso di
non disponibilità del sistema ParkSense. La causa di mancato funzionamento potrebbe
essere dovuta all'insufficiente tensione della batteria o ad eventuali guasti sull'impianto
elettrico. Rivolgersi appena possibile alla Rete Assistenziale Jeep per la verifica
dell'impianto elettrico.
ACTIVE PARKSENSEACTIVE PARKSENSE (ove presente)
Blocco sensori: il messaggio viene visualizzato sul display in caso di blocco dei sensori
del sistema Active ParkSense. Liberare i paraurti da eventuali ostacoli, pulendoli dalle
impurità.
Sistema non disponibile: sul display viene visualizzato un messaggio dedicato in caso di
non disponibilità del sistema Active ParkSense. La causa di mancato funzionamento
potrebbe essere dovuta all'insufficiente tensione della batteria o ad eventuali guasti
sull'impianto elettrico. Rivolgersi appena possibile alla Rete Assistenziale Jeep per la
verifica dell'impianto elettrico.
102
