2018 JEEP RENEGADE Libretto Uso Manutenzione (in Italian)

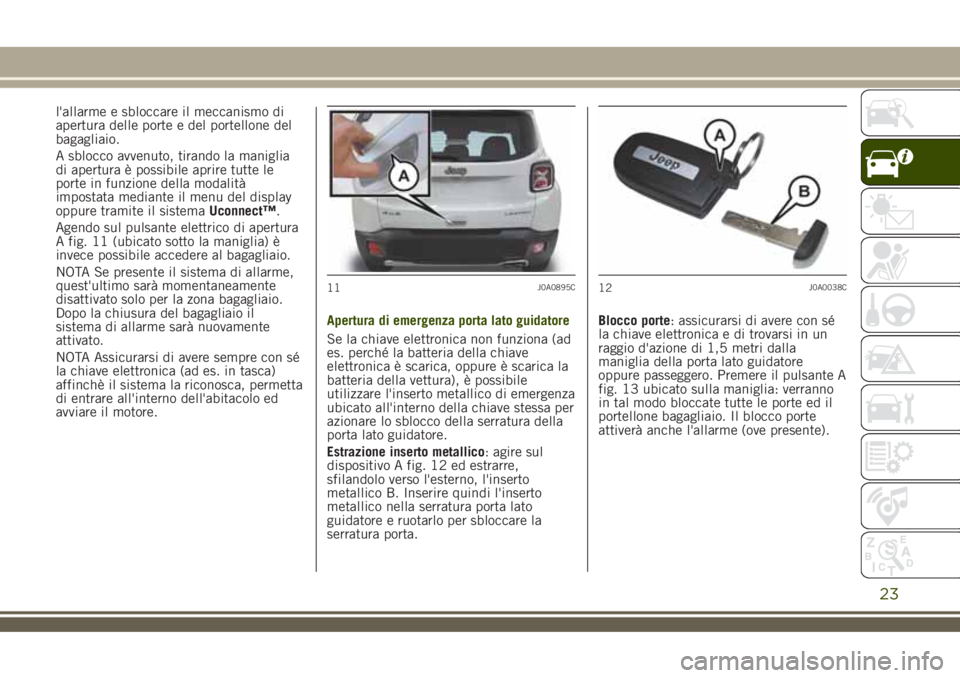

l'allarme e sbloccare il meccanismo di
apertura delle porte e del portellone del
bagagliaio.
A sblocco avvenuto, tirando la maniglia
di apertura è possibile aprire tutte le
porte in funzione della modalità
impostata mediante il menu del display
oppure tramite il sistemaUconnect™.
Agendo sul pulsante elettrico di apertura
A fig. 11 (ubicato sotto la maniglia) è
invece possibile accedere al bagagliaio.
NOTA Se presente il sistema di allarme,
quest'ultimo sarà momentaneamente
disattivato solo per la zona bagagliaio.
Dopo la chiusura del bagagliaio il
sistema di allarme sarà nuovamente
attivato.
NOTA Assicurarsi di avere sempre con sé
la chiave elettronica (ad es. in tasca)
affinchè il sistema la riconosca, permetta
di entrare all'interno dell'abitacolo ed
avviare il motore.Apertura di emergenza porta lato guidatore
Se la chiave elettronica non funziona (ad
es. perché la batteria della chiave
elettronica è scarica, oppure è scarica la
batteria della vettura), è possibile
utilizzare l'inserto metallico di emergenza
ubicato all'interno della chiave stessa per
azionare lo sblocco della serratura della
porta lato guidatore.
Estrazione inserto metallico: agire sul
dispositivo A fig. 12 ed estrarre,
sfilandolo verso l'esterno, l'inserto
metallico B. Inserire quindi l'inserto
metallico nella serratura porta lato
guidatore e ruotarlo per sbloccare la
serratura porta.Blocco porte: assicurarsi di avere con sé
la chiave elettronica e di trovarsi in un
raggio d'azione di 1,5 metri dalla
maniglia della porta lato guidatore
oppure passeggero. Premere il pulsante A
fig. 13 ubicato sulla maniglia: verranno
in tal modo bloccate tutte le porte ed il
portellone bagagliaio. Il blocco porte
attiverà anche l'allarme (ove presente).
11J0A0895C12J0A0038C
23

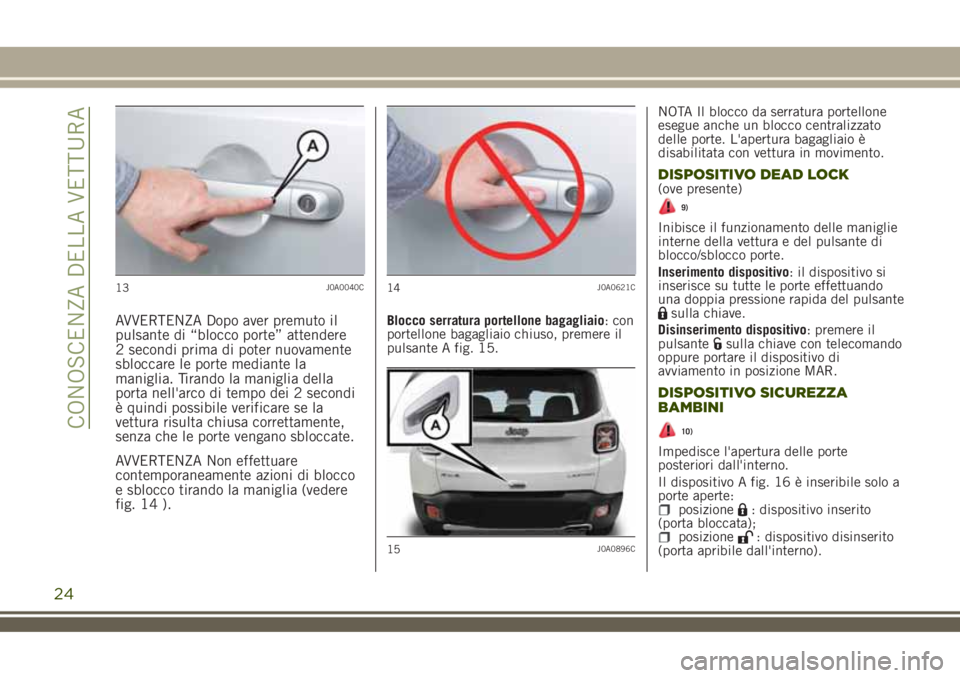

AVVERTENZA Dopo aver premuto il
pulsante di “blocco porte” attendere
2 secondi prima di poter nuovamente
sbloccare le porte mediante la
maniglia. Tirando la maniglia della
porta nell'arco di tempo dei 2 secondi
è quindi possibile verificare se la
vettura risulta chiusa correttamente,
senza che le porte vengano sbloccate.
AVVERTENZA Non effettuare
contemporaneamente azioni di blocco
e sblocco tirando la maniglia (vedere
fig. 14 ).Blocco serratura portellone bagagliaio: con
portellone bagagliaio chiuso, premere il
pulsante A fig. 15.NOTA Il blocco da serratura portellone
esegue anche un blocco centralizzato
delle porte. L'apertura bagagliaio è
disabilitata con vettura in movimento.
DISPOSITIVO DEAD LOCK(ove presente)
9)
Inibisce il funzionamento delle maniglie
interne della vettura e del pulsante di
blocco/sblocco porte.
Inserimento dispositivo: il dispositivo si
inserisce su tutte le porte effettuando
una doppia pressione rapida del pulsante
sulla chiave.
Disinserimento dispositivo: premere il
pulsante
sulla chiave con telecomando
oppure portare il dispositivo di
avviamento in posizione MAR.
DISPOSITIVO SICUREZZA
BAMBINI
10)
Impedisce l'apertura delle porte
posteriori dall'interno.
Il dispositivo A fig. 16 è inseribile solo a
porte aperte:
posizione: dispositivo inserito
(porta bloccata);
posizione: dispositivo disinserito
(porta apribile dall'interno).
13J0A0040C14J0A0621C
15J0A0896C
24
CONOSCENZA DELLA VETTURA

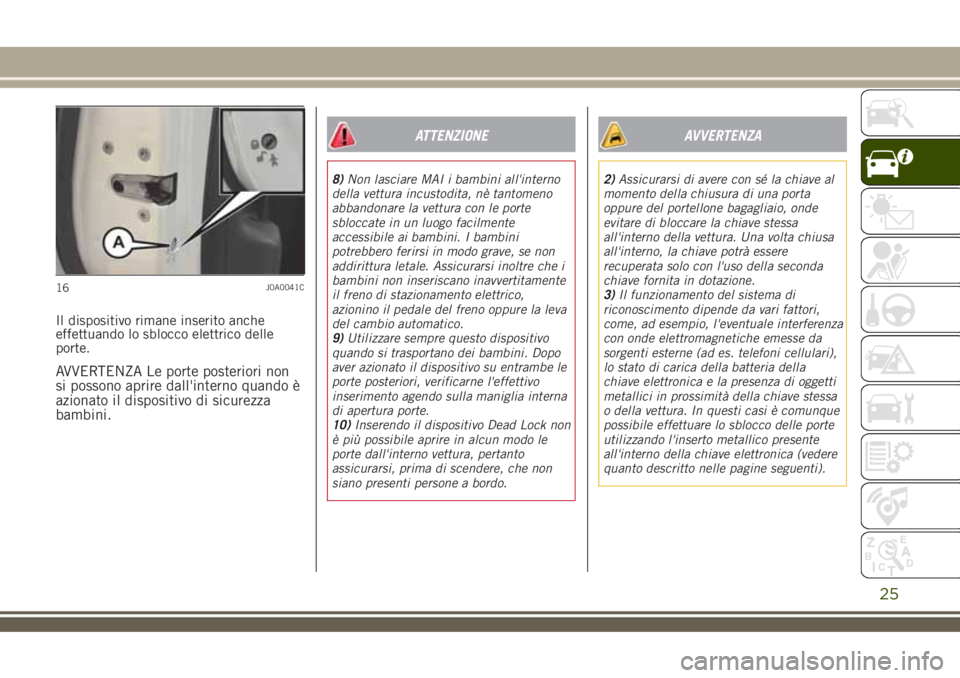

Il dispositivo rimane inserito anche
effettuando lo sblocco elettrico delle
porte.
AVVERTENZA Le porte posteriori non
si possono aprire dall'interno quando è
azionato il dispositivo di sicurezza
bambini.
ATTENZIONE
8)Non lasciare MAI i bambini all'interno
della vettura incustodita, nè tantomeno
abbandonare la vettura con le porte
sbloccate in un luogo facilmente
accessibile ai bambini. I bambini
potrebbero ferirsi in modo grave, se non
addirittura letale. Assicurarsi inoltre che i
bambini non inseriscano inavvertitamente
il freno di stazionamento elettrico,
azionino il pedale del freno oppure la leva
del cambio automatico.
9)Utilizzare sempre questo dispositivo
quando si trasportano dei bambini. Dopo
aver azionato il dispositivo su entrambe le
porte posteriori, verificarne l'effettivo
inserimento agendo sulla maniglia interna
di apertura porte.
10)Inserendo il dispositivo Dead Lock non
è più possibile aprire in alcun modo le
porte dall'interno vettura, pertanto
assicurarsi, prima di scendere, che non
siano presenti persone a bordo.
AVVERTENZA
2)Assicurarsi di avere con sé la chiave al
momento della chiusura di una porta
oppure del portellone bagagliaio, onde
evitare di bloccare la chiave stessa
all'interno della vettura. Una volta chiusa
all'interno, la chiave potrà essere
recuperata solo con l'uso della seconda
chiave fornita in dotazione.
3)Il funzionamento del sistema di
riconoscimento dipende da vari fattori,
come, ad esempio, l'eventuale interferenza
con onde elettromagnetiche emesse da
sorgenti esterne (ad es. telefoni cellulari),
lo stato di carica della batteria della
chiave elettronica e la presenza di oggetti
metallici in prossimità della chiave stessa
o della vettura. In questi casi è comunque
possibile effettuare lo sblocco delle porte
utilizzando l'inserto metallico presente
all'interno della chiave elettronica (vedere
quanto descritto nelle pagine seguenti).
16J0A0041C
25

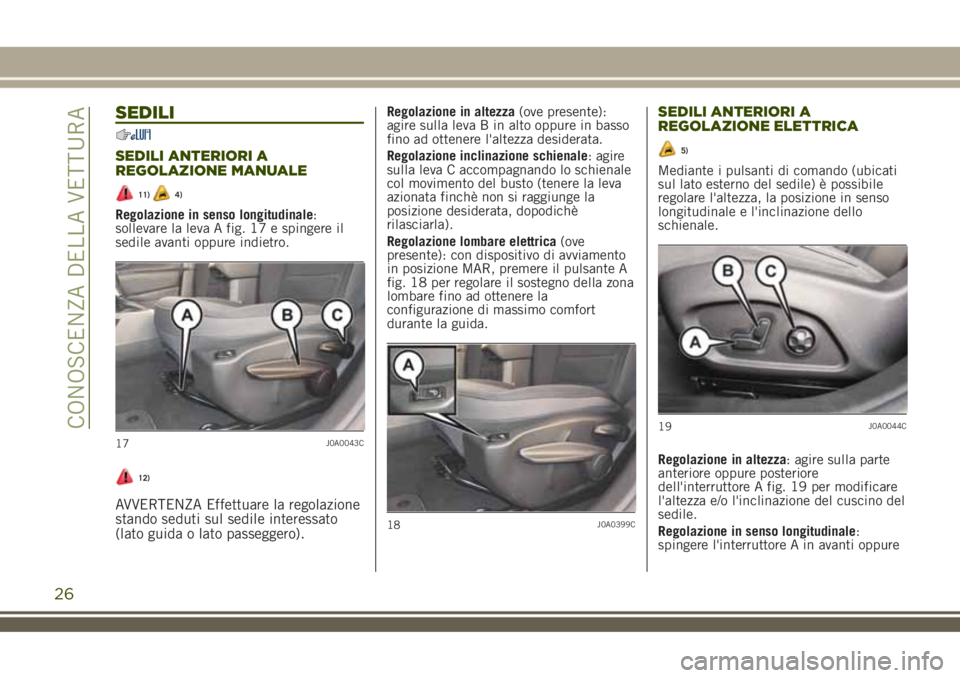

SEDILI
SEDILI ANTERIORI A
REGOLAZIONE MANUALE
11)4)
Regolazione in senso longitudinale:
sollevare la leva A fig. 17 e spingere il
sedile avanti oppure indietro.
12)
AVVERTENZA Effettuare la regolazione
stando seduti sul sedile interessato
(lato guida o lato passeggero).
Regolazione in altezza(ove presente):
agire sulla leva B in alto oppure in basso
fino ad ottenere l'altezza desiderata.
Regolazione inclinazione schienale: agire
sulla leva C accompagnando lo schienale
col movimento del busto (tenere la leva
azionata finchè non si raggiunge la
posizione desiderata, dopodichè
rilasciarla).
Regolazione lombare elettrica(ove
presente): con dispositivo di avviamento
in posizione MAR, premere il pulsante A
fig. 18 per regolare il sostegno della zona
lombare fino ad ottenere la
configurazione di massimo comfort
durante la guida.SEDILI ANTERIORI A
REGOLAZIONE ELETTRICA
5)
Mediante i pulsanti di comando (ubicati
sul lato esterno del sedile) è possibile
regolare l'altezza, la posizione in senso
longitudinale e l'inclinazione dello
schienale.
Regolazione in altezza: agire sulla parte
anteriore oppure posteriore
dell'interruttore A fig. 19 per modificare
l'altezza e/o l'inclinazione del cuscino del
sedile.
Regolazione in senso longitudinale:
spingere l'interruttore A in avanti oppure
17J0A0043C
18J0A0399C
19J0A0044C
26
CONOSCENZA DELLA VETTURA

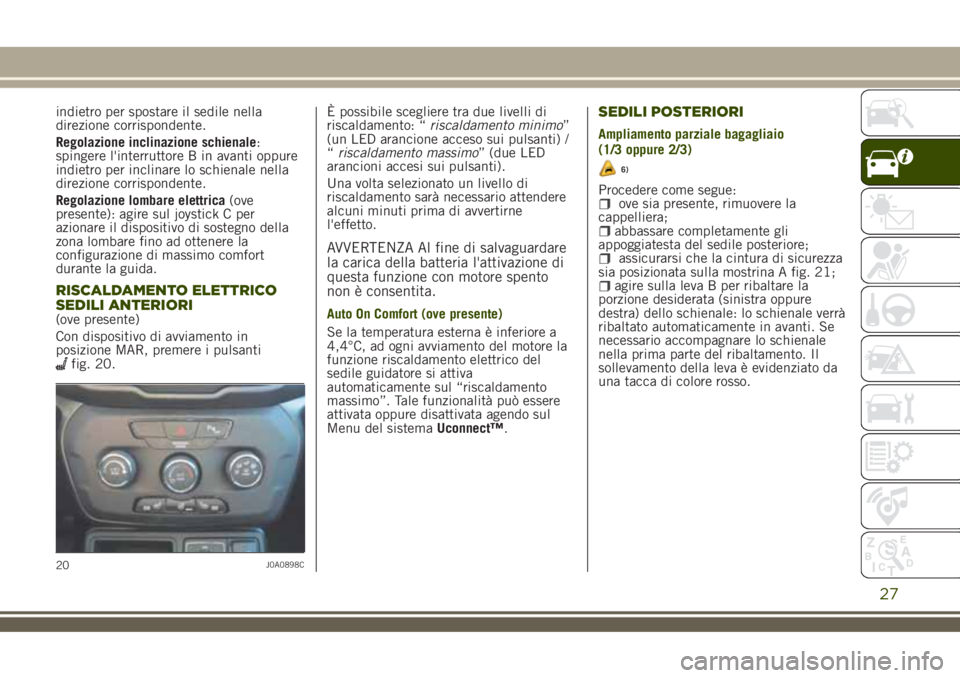

indietro per spostare il sedile nella
direzione corrispondente.
Regolazione inclinazione schienale:
spingere l'interruttore B in avanti oppure
indietro per inclinare lo schienale nella
direzione corrispondente.
Regolazione lombare elettrica(ove
presente): agire sul joystick C per
azionare il dispositivo di sostegno della
zona lombare fino ad ottenere la
configurazione di massimo comfort
durante la guida.
RISCALDAMENTO ELETTRICO
SEDILI ANTERIORI
(ove presente)
Con dispositivo di avviamento in
posizione MAR, premere i pulsanti
fig. 20.È possibile scegliere tra due livelli di
riscaldamento: “riscaldamento minimo”
(un LED arancione acceso sui pulsanti) /
“riscaldamento massimo” (due LED
arancioni accesi sui pulsanti).
Una volta selezionato un livello di
riscaldamento sarà necessario attendere
alcuni minuti prima di avvertirne
l'effetto.
AVVERTENZA Al fine di salvaguardare
la carica della batteria l'attivazione di
questa funzione con motore spento
non è consentita.
Auto On Comfort (ove presente)
Se la temperatura esterna è inferiore a
4,4°C, ad ogni avviamento del motore la
funzione riscaldamento elettrico del
sedile guidatore si attiva
automaticamente sul “riscaldamento
massimo”. Tale funzionalità può essere
attivata oppure disattivata agendo sul
Menu del sistemaUconnect™.
SEDILI POSTERIORI
Ampliamento parziale bagagliaio
(1/3 oppure 2/3)
6)
Procedere come segue:ove sia presente, rimuovere la
cappelliera;
abbassare completamente gli
appoggiatesta del sedile posteriore;
assicurarsi che la cintura di sicurezza
sia posizionata sulla mostrina A fig. 21;
agire sulla leva B per ribaltare la
porzione desiderata (sinistra oppure
destra) dello schienale: lo schienale verrà
ribaltato automaticamente in avanti. Se
necessario accompagnare lo schienale
nella prima parte del ribaltamento. Il
sollevamento della leva è evidenziato da
una tacca di colore rosso.
20J0A0898C
27

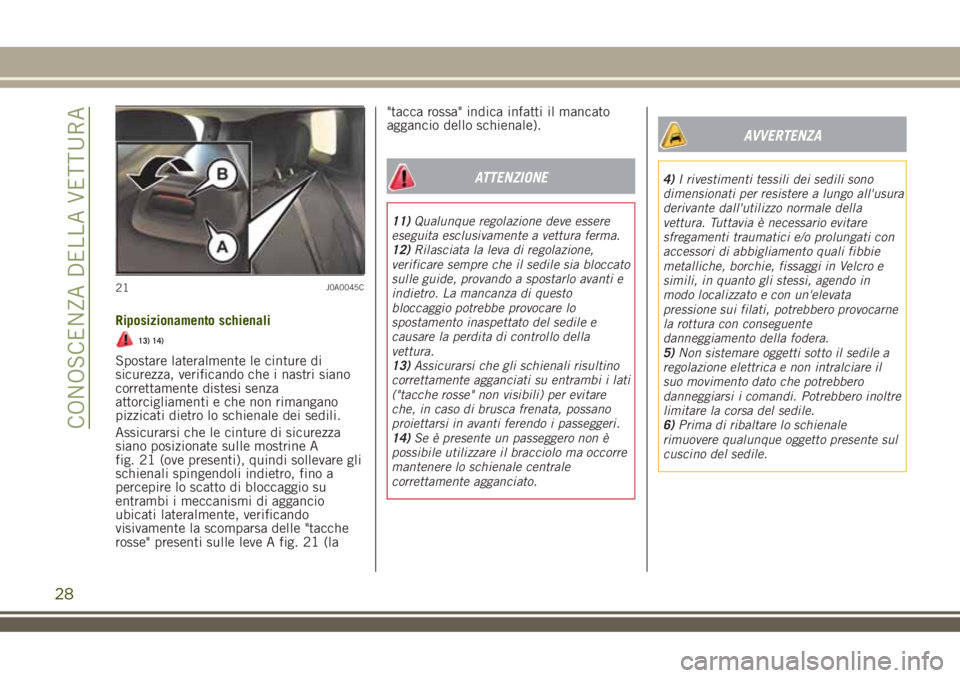

Riposizionamento schienali
13) 14)
Spostare lateralmente le cinture di
sicurezza, verificando che i nastri siano
correttamente distesi senza
attorcigliamenti e che non rimangano
pizzicati dietro lo schienale dei sedili.
Assicurarsi che le cinture di sicurezza
siano posizionate sulle mostrine A
fig. 21 (ove presenti), quindi sollevare gli
schienali spingendoli indietro, fino a
percepire lo scatto di bloccaggio su
entrambi i meccanismi di aggancio
ubicati lateralmente, verificando
visivamente la scomparsa delle "tacche
rosse" presenti sulle leve A fig. 21 (la"tacca rossa" indica infatti il mancato
aggancio dello schienale).
ATTENZIONE
11)Qualunque regolazione deve essere
eseguita esclusivamente a vettura ferma.
12)Rilasciata la leva di regolazione,
verificare sempre che il sedile sia bloccato
sulle guide, provando a spostarlo avanti e
indietro. La mancanza di questo
bloccaggio potrebbe provocare lo
spostamento inaspettato del sedile e
causare la perdita di controllo della
vettura.
13)Assicurarsi che gli schienali risultino
correttamente agganciati su entrambi i lati
("tacche rosse" non visibili) per evitare
che, in caso di brusca frenata, possano
proiettarsi in avanti ferendo i passeggeri.
14)Se è presente un passeggero non è
possibile utilizzare il bracciolo ma occorre
mantenere lo schienale centrale
correttamente agganciato.
AVVERTENZA
4)I rivestimenti tessili dei sedili sono
dimensionati per resistere a lungo all'usura
derivante dall'utilizzo normale della
vettura. Tuttavia è necessario evitare
sfregamenti traumatici e/o prolungati con
accessori di abbigliamento quali fibbie
metalliche, borchie, fissaggi in Velcro e
simili, in quanto gli stessi, agendo in
modo localizzato e con un'elevata
pressione sui filati, potrebbero provocarne
la rottura con conseguente
danneggiamento della fodera.
5)Non sistemare oggetti sotto il sedile a
regolazione elettrica e non intralciare il
suo movimento dato che potrebbero
danneggiarsi i comandi. Potrebbero inoltre
limitare la corsa del sedile.
6)Prima di ribaltare lo schienale
rimuovere qualunque oggetto presente sul
cuscino del sedile.
21J0A0045C
28
CONOSCENZA DELLA VETTURA

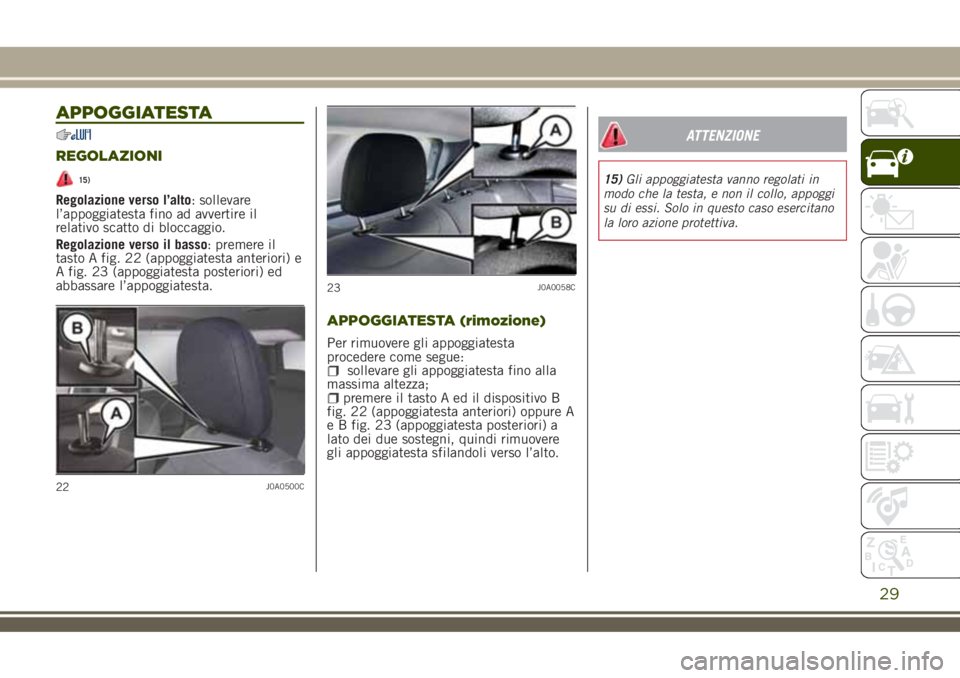

APPOGGIATESTA
REGOLAZIONI
15)
Regolazione verso l’alto: sollevare
l’appoggiatesta fino ad avvertire il
relativo scatto di bloccaggio.
Regolazione verso il basso: premere il
tasto A fig. 22 (appoggiatesta anteriori) e
A fig. 23 (appoggiatesta posteriori) ed
abbassare l’appoggiatesta.
APPOGGIATESTA (rimozione)
Per rimuovere gli appoggiatesta
procedere come segue:
sollevare gli appoggiatesta fino alla
massima altezza;
premere il tasto A ed il dispositivo B
fig. 22 (appoggiatesta anteriori) oppure A
e B fig. 23 (appoggiatesta posteriori) a
lato dei due sostegni, quindi rimuovere
gli appoggiatesta sfilandoli verso l’alto.
ATTENZIONE
15)Gli appoggiatesta vanno regolati in
modo che la testa, e non il collo, appoggi
su di essi. Solo in questo caso esercitano
la loro azione protettiva.
22J0A0500C
23J0A0058C
29

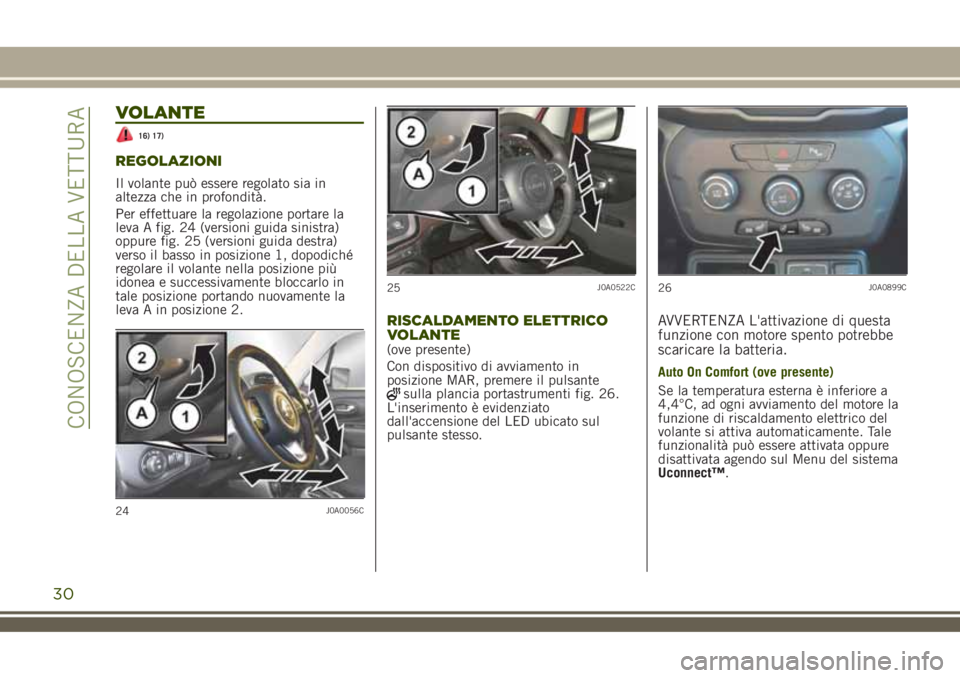

VOLANTE
16) 17)
REGOLAZIONI
Il volante può essere regolato sia in
altezza che in profondità.
Per effettuare la regolazione portare la
leva A fig. 24 (versioni guida sinistra)
oppure fig. 25 (versioni guida destra)
verso il basso in posizione 1, dopodiché
regolare il volante nella posizione più
idonea e successivamente bloccarlo in
tale posizione portando nuovamente la
leva A in posizione 2.
RISCALDAMENTO ELETTRICO
VOLANTE
(ove presente)
Con dispositivo di avviamento in
posizione MAR, premere il pulsante
sulla plancia portastrumenti fig. 26.
L'inserimento è evidenziato
dall'accensione del LED ubicato sul
pulsante stesso.
AVVERTENZA L'attivazione di questa
funzione con motore spento potrebbe
scaricare la batteria.
Auto On Comfort (ove presente)
Se la temperatura esterna è inferiore a
4,4°C, ad ogni avviamento del motore la
funzione di riscaldamento elettrico del
volante si attiva automaticamente. Tale
funzionalità può essere attivata oppure
disattivata agendo sul Menu del sistema
Uconnect™.
24J0A0056C
25J0A0522C26J0A0899C
30
CONOSCENZA DELLA VETTURA
