2018 JEEP RENEGADE Libretto Uso Manutenzione (in Italian)

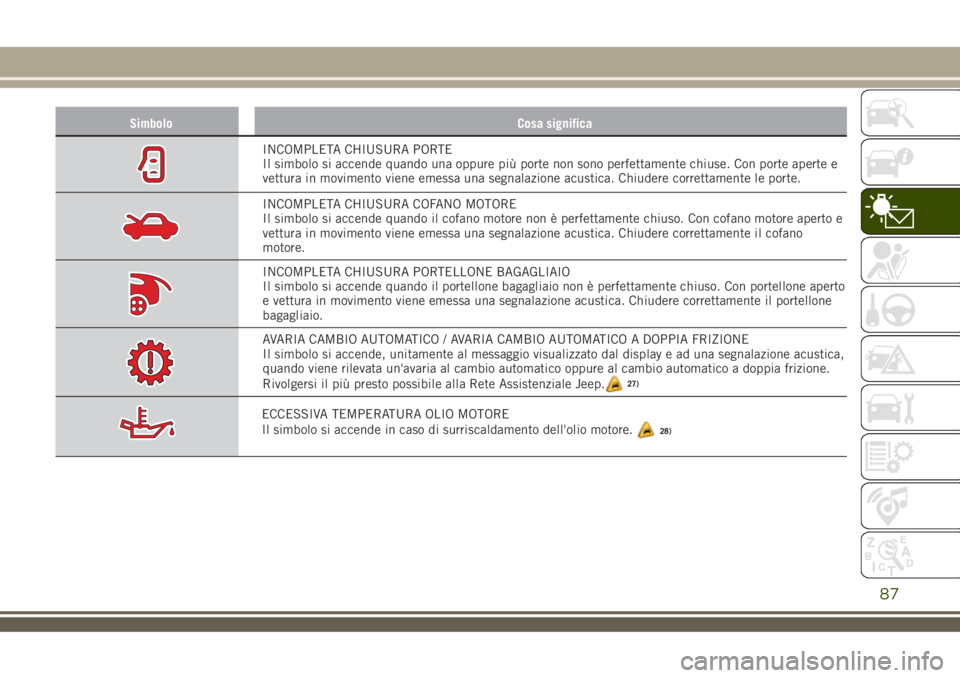

Simbolo Cosa significa
INCOMPLETA CHIUSURA PORTE
Il simbolo si accende quando una oppure più porte non sono perfettamente chiuse. Con porte aperte e
vettura in movimento viene emessa una segnalazione acustica. Chiudere correttamente le porte.
INCOMPLETA CHIUSURA COFANO MOTORE
Il simbolo si accende quando il cofano motore non è perfettamente chiuso. Con cofano motore aperto e
vettura in movimento viene emessa una segnalazione acustica. Chiudere correttamente il cofano
motore.
INCOMPLETA CHIUSURA PORTELLONE BAGAGLIAIO
Il simbolo si accende quando il portellone bagagliaio non è perfettamente chiuso. Con portellone aperto
e vettura in movimento viene emessa una segnalazione acustica. Chiudere correttamente il portellone
bagagliaio.
AVARIA CAMBIO AUTOMATICO / AVARIA CAMBIO AUTOMATICO A DOPPIA FRIZIONE
Il simbolo si accende, unitamente al messaggio visualizzato dal display e ad una segnalazione acustica,
quando viene rilevata un'avaria al cambio automatico oppure al cambio automatico a doppia frizione.
Rivolgersi il più presto possibile alla Rete Assistenziale Jeep.
ECCESSIVA TEMPERATURA OLIO MOTORE
Il simbolo si accende in caso di surriscaldamento dell'olio motore.28)
87
27)

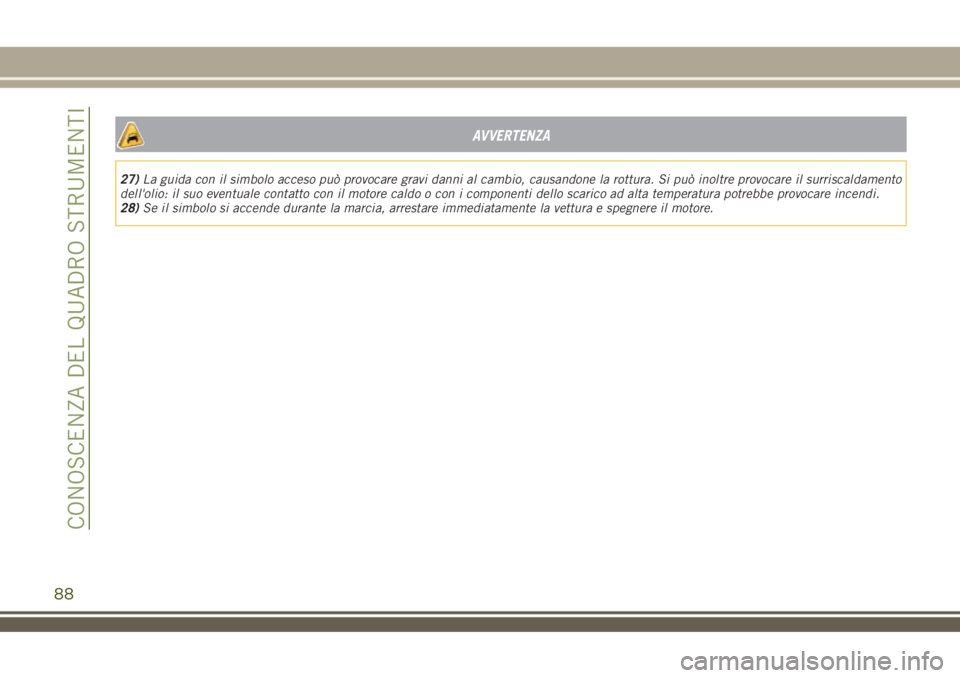

AVVERTENZA
27)La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
28)Se il simbolo si accende durante la marcia, arrestare immediatamente la vettura e spegnere il motore.
88
CONOSCENZA DEL QUADRO STRUMENTI

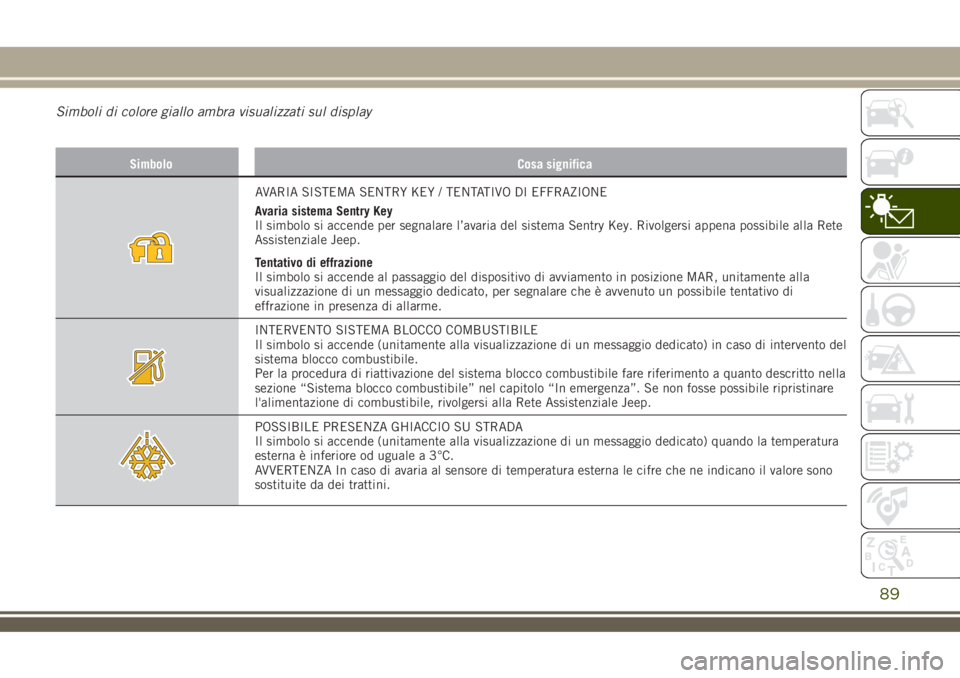

Simboli di colore giallo ambra visualizzati sul display
Simbolo Cosa significa
AVARIA SISTEMA SENTRY KEY / TENTATIVO DI EFFRAZIONE
Avaria sistema Sentry Key
Il simbolo si accende per segnalare l’avaria del sistema Sentry Key. Rivolgersi appena possibile alla Rete
Assistenziale Jeep.
Tentativo di effrazione
Il simbolo si accende al passaggio del dispositivo di avviamento in posizione MAR, unitamente alla
visualizzazione di un messaggio dedicato, per segnalare che è avvenuto un possibile tentativo di
effrazione in presenza di allarme.
INTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende (unitamente alla visualizzazione di un messaggio dedicato) in caso di intervento del
sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto descritto nella
sezione “Sistema blocco combustibile” nel capitolo “In emergenza”. Se non fosse possibile ripristinare
l'alimentazione di combustibile, rivolgersi alla Rete Assistenziale Jeep.
POSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo si accende (unitamente alla visualizzazione di un messaggio dedicato) quando la temperatura
esterna è inferiore od uguale a 3°C.
AVVERTENZA In caso di avaria al sensore di temperatura esterna le cifre che ne indicano il valore sono
sostituite da dei trattini.
89

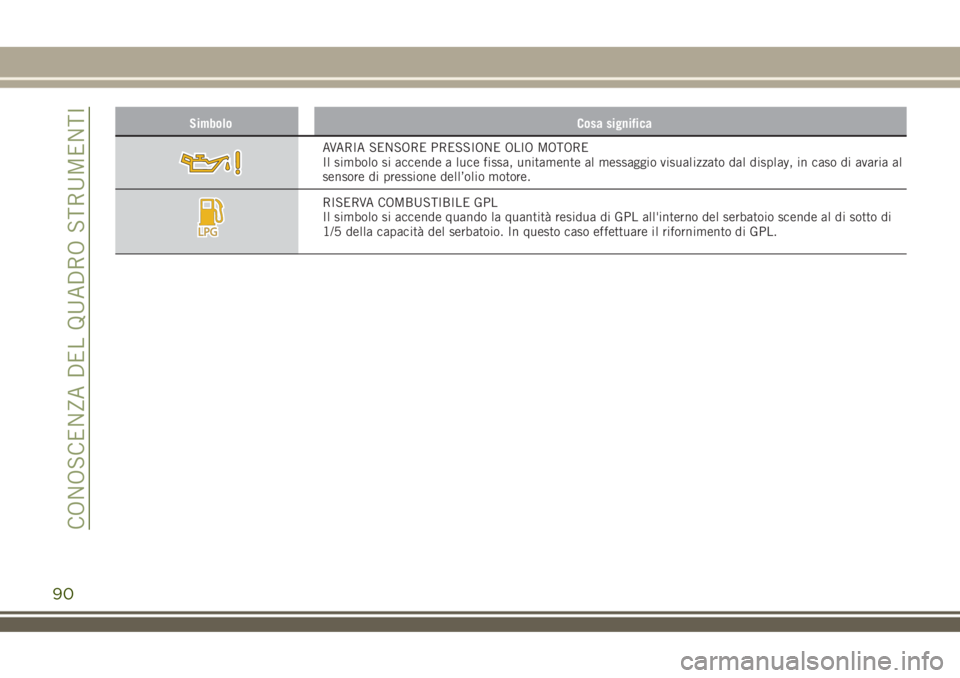

Simbolo Cosa significa
AVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, unitamente al messaggio visualizzato dal display, in caso di avaria al
sensore di pressione dell’olio motore.
RISERVA COMBUSTIBILE GPL
Il simbolo si accende quando la quantità residua di GPL all'interno del serbatoio scende al di sotto di
1/5 della capacità del serbatoio. In questo caso effettuare il rifornimento di GPL.
90
CONOSCENZA DEL QUADRO STRUMENTI

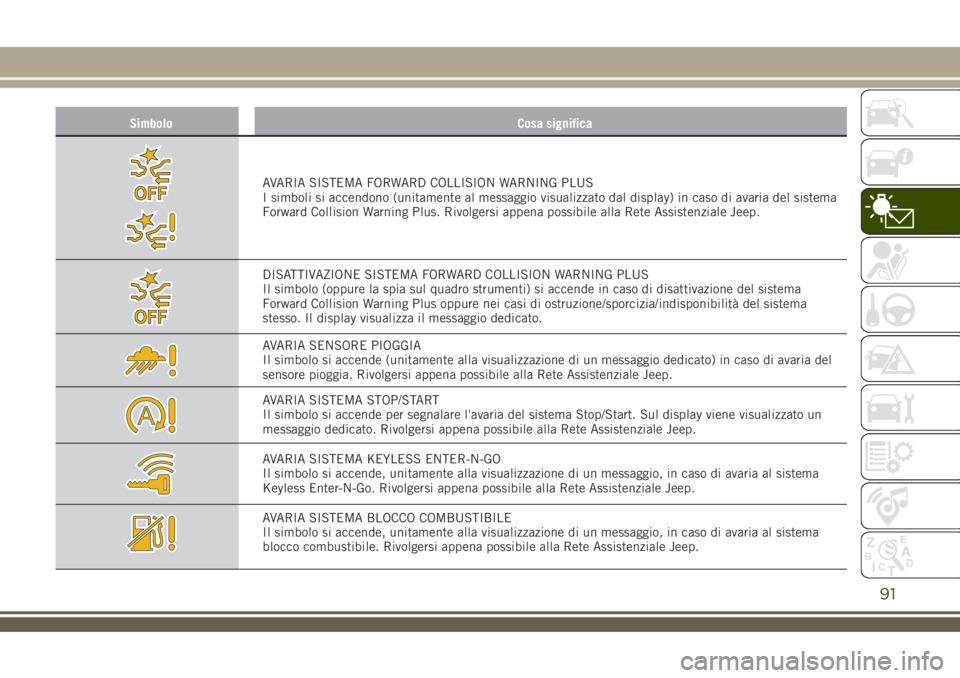

Simbolo Cosa significa
AVARIA SISTEMA FORWARD COLLISION WARNING PLUS
I simboli si accendono (unitamente al messaggio visualizzato dal display) in caso di avaria del sistema
Forward Collision Warning Plus. Rivolgersi appena possibile alla Rete Assistenziale Jeep.
DISATTIVAZIONE SISTEMA FORWARD COLLISION WARNING PLUS
Il simbolo (oppure la spia sul quadro strumenti) si accende in caso di disattivazione del sistema
Forward Collision Warning Plus oppure nei casi di ostruzione/sporcizia/indisponibilità del sistema
stesso. Il display visualizza il messaggio dedicato.
AVARIA SENSORE PIOGGIA
Il simbolo si accende (unitamente alla visualizzazione di un messaggio dedicato) in caso di avaria del
sensore pioggia. Rivolgersi appena possibile alla Rete Assistenziale Jeep.
AVARIA SISTEMA STOP/START
Il simbolo si accende per segnalare l'avaria del sistema Stop/Start. Sul display viene visualizzato un
messaggio dedicato. Rivolgersi appena possibile alla Rete Assistenziale Jeep.
AVARIA SISTEMA KEYLESS ENTER-N-GO
Il simbolo si accende, unitamente alla visualizzazione di un messaggio, in caso di avaria al sistema
Keyless Enter-N-Go. Rivolgersi appena possibile alla Rete Assistenziale Jeep.
AVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, unitamente alla visualizzazione di un messaggio, in caso di avaria al sistema
blocco combustibile. Rivolgersi appena possibile alla Rete Assistenziale Jeep.
91

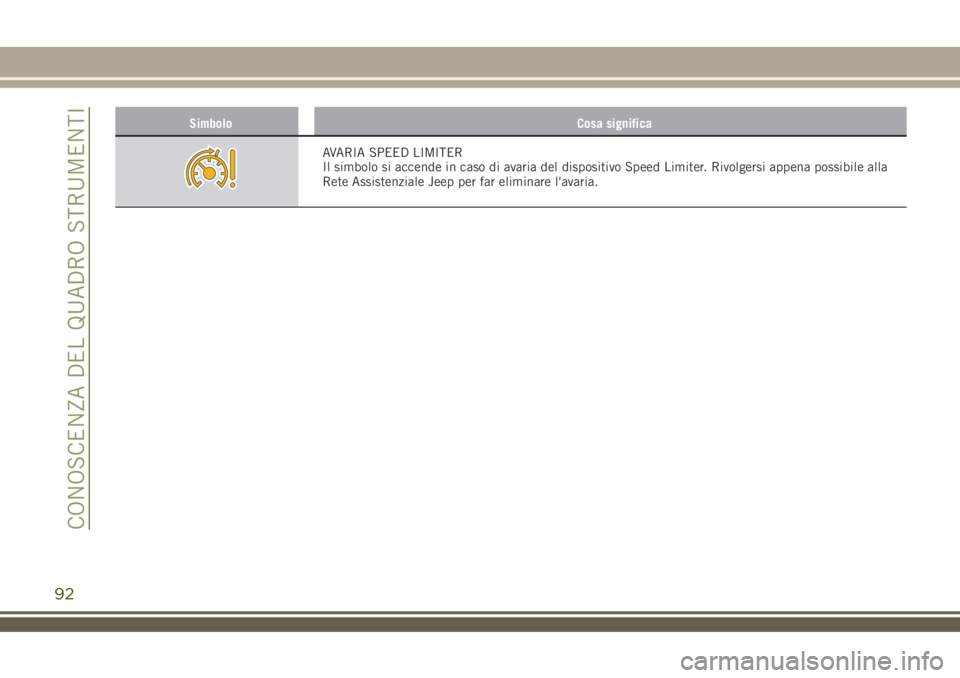

Simbolo Cosa significa
AVARIA SPEED LIMITER
Il simbolo si accende in caso di avaria del dispositivo Speed Limiter. Rivolgersi appena possibile alla
Rete Assistenziale Jeep per far eliminare l'avaria.
92
CONOSCENZA DEL QUADRO STRUMENTI

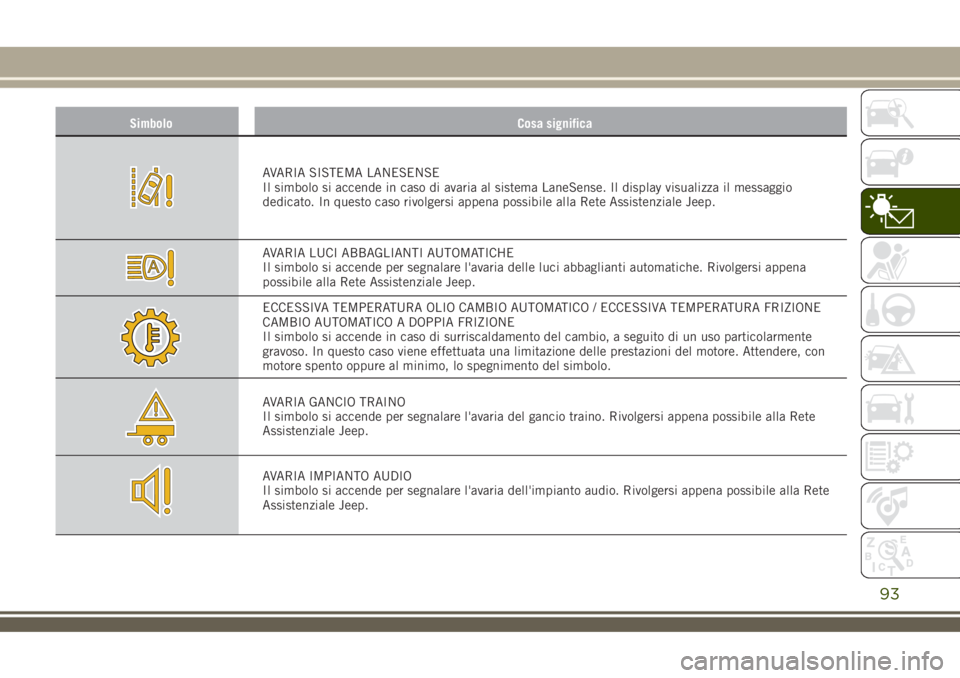

Simbolo Cosa significa
AVARIA SISTEMA LANESENSE
Il simbolo si accende in caso di avaria al sistema LaneSense. Il display visualizza il messaggio
dedicato. In questo caso rivolgersi appena possibile alla Rete Assistenziale Jeep.
AVARIA LUCI ABBAGLIANTI AUTOMATICHE
Il simbolo si accende per segnalare l'avaria delle luci abbaglianti automatiche. Rivolgersi appena
possibile alla Rete Assistenziale Jeep.
ECCESSIVA TEMPERATURA OLIO CAMBIO AUTOMATICO / ECCESSIVA TEMPERATURA FRIZIONE
CAMBIO AUTOMATICO A DOPPIA FRIZIONE
Il simbolo si accende in caso di surriscaldamento del cambio, a seguito di un uso particolarmente
gravoso. In questo caso viene effettuata una limitazione delle prestazioni del motore. Attendere, con
motore spento oppure al minimo, lo spegnimento del simbolo.
AVARIA GANCIO TRAINO
Il simbolo si accende per segnalare l'avaria del gancio traino. Rivolgersi appena possibile alla Rete
Assistenziale Jeep.
AVARIA IMPIANTO AUDIO
Il simbolo si accende per segnalare l'avaria dell'impianto audio. Rivolgersi appena possibile alla Rete
Assistenziale Jeep.
93

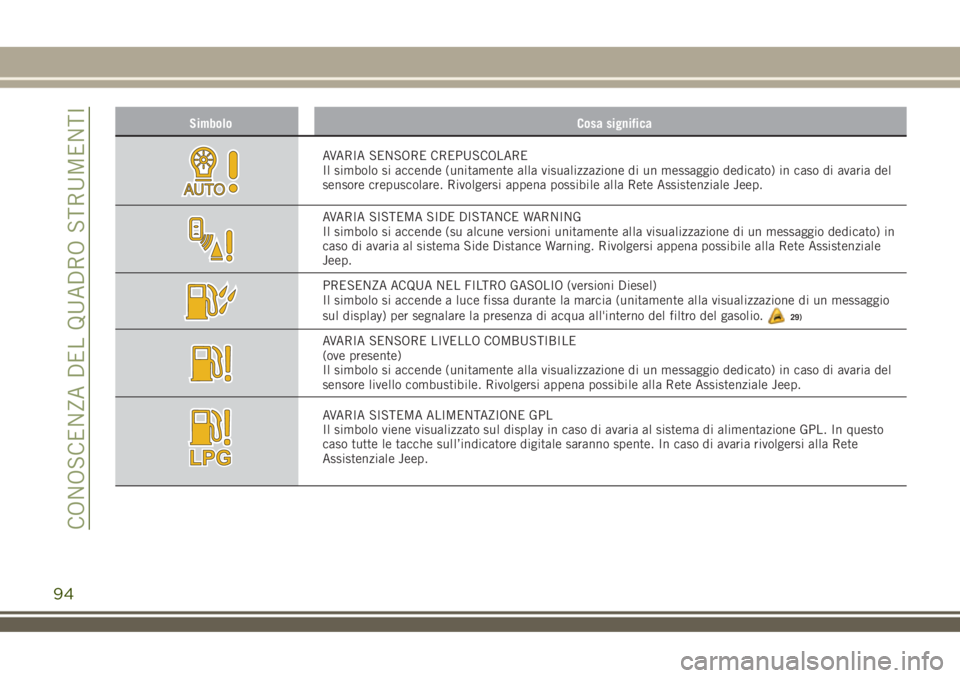

Simbolo Cosa significa
AVARIA SENSORE CREPUSCOLARE
Il simbolo si accende (unitamente alla visualizzazione di un messaggio dedicato) in caso di avaria del
sensore crepuscolare. Rivolgersi appena possibile alla Rete Assistenziale Jeep.
AVARIA SISTEMA SIDE DISTANCE WARNING
Il simbolo si accende (su alcune versioni unitamente alla visualizzazione di un messaggio dedicato) in
caso di avaria al sistema Side Distance Warning. Rivolgersi appena possibile alla Rete Assistenziale
Jeep.
PRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
Il simbolo si accende a luce fissa durante la marcia (unitamente alla visualizzazione di un messaggio
sul display) per segnalare la presenza di acqua all'interno del filtro del gasolio.
29)
AVARIA SENSORE LIVELLO COMBUSTIBILE
(ove presente)
Il simbolo si accende (unitamente alla visualizzazione di un messaggio dedicato) in caso di avaria del
sensore livello combustibile. Rivolgersi appena possibile alla Rete Assistenziale Jeep.
AVARIA SISTEMA ALIMENTAZIONE GPL
Il simbolo viene visualizzato sul display in caso di avaria al sistema di alimentazione GPL. In questo
caso tutte le tacche sull’indicatore digitale saranno spente. In caso di avaria rivolgersi alla Rete
Assistenziale Jeep.
94
