2018 JEEP RENEGADE Libretto Uso Manutenzione (in Italian)

MANUTENZIONE DELLE
CINTURE DI SICUREZZA
Per la corretta manutenzione delle
cinture di sicurezza, osservare
attentamente le seguenti avvertenze:
utilizzare sempre le cinture con il
nastro ben disteso, non attorcigliato;
accertarsi che questo possa scorrere
liberamente senza impedimenti;
verificare il funzionamento della
cintura di sicurezza nel seguente modo:
agganciare la cintura di sicurezza e
tirarla energicamente;
a seguito di un incidente di una certa
entità, sostituire la cintura di sicurezza
indossata, anche se in apparenza non
sembra danneggiata. Sostituire
comunque la cintura di sicurezza in casodi attivazione dei pretensionatori;
evitare che gli arrotolatori vengano
bagnati: il loro corretto funzionamento è
garantito solo se non subiscono
infiltrazioni d’acqua;
sostituire la cintura di sicurezza
quando sono presenti tracce di logorio
oppure tagli.
ATTENZIONE
84)Il pretensionatore è utilizzabile una
sola volta. Dopo la sua attivazione
rivolgersi alla Rete Assistenziale Jeep per
farlo sostituire.
85)È severamente proibito smontare o
manomettere i componenti del
pretensionatore e della cintura di
sicurezza. Qualsiasi intervento deve essere
eseguito da personale qualificato e
autorizzato. Rivolgersi sempre alla Rete
Assistenziale Jeep.
86)Per avere la massima protezione
tenere lo schienale in posizione eretta,
appoggiare bene la schiena e tenere la
cintura di sicurezza ben aderente al busto
e al bacino. Allacciare sempre le cinture,
sia dei posti anteriori, sia di quelli
posteriori! Viaggiare senza le cinture
allacciate aumenta il rischio di lesioni
gravi o di morte in caso d'urto.87)Se la cintura è stata sottoposta ad una
forte sollecitazione, ad esempio in seguito
ad un incidente, bisogna provvedere alla
sua completa sostituzione insieme agli
ancoraggi, alle viti di fissaggio degli
ancoraggi stessi ed al pretensionatore;
infatti, anche se non presenta difetti
visibili, la cintura potrebbe aver perso le
sue proprietà di resistenza.AVVERTENZA
43)Interventi che comportano urti,
vibrazioni o riscaldamenti localizzati
(superiori a 100°C / 212°F) per una durata
massima di 6 ore) nella zona del
pretensionatore possono provocare
danneggiamenti o attivazioni. Rivolgersi
alla Rete Assistenziale Jeep qualora si
debba intervenire su tali componenti.
86J0A0150C
127

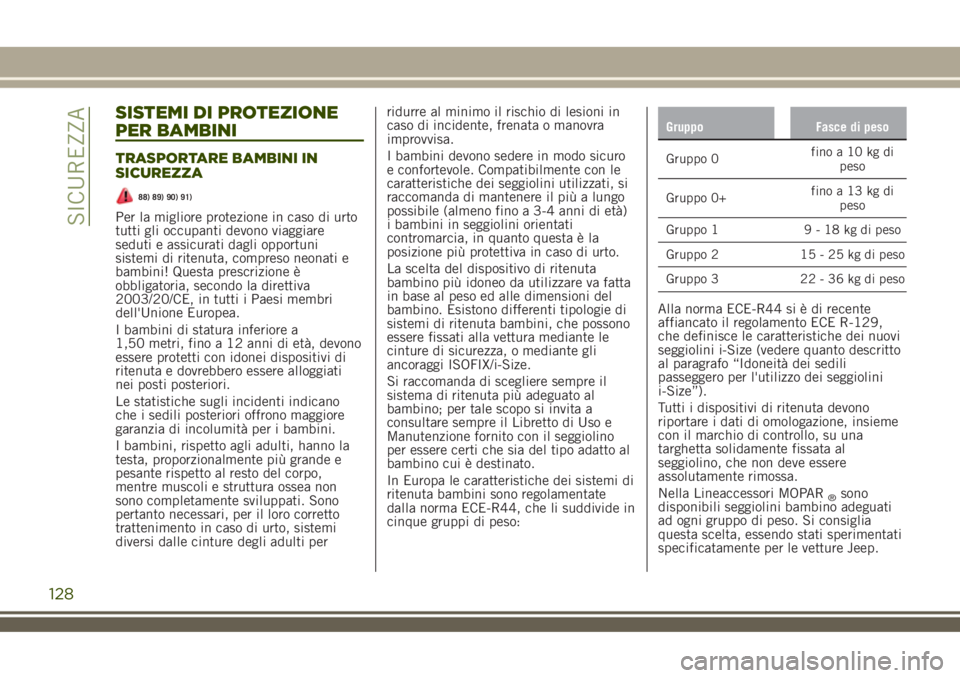

SISTEMI DI PROTEZIONE
PER BAMBINI
TRASPORTARE BAMBINI IN
SICUREZZA
88) 89) 90) 91)
Per la migliore protezione in caso di urto
tutti gli occupanti devono viaggiare
seduti e assicurati dagli opportuni
sistemi di ritenuta, compreso neonati e
bambini! Questa prescrizione è
obbligatoria, secondo la direttiva
2003/20/CE, in tutti i Paesi membri
dell'Unione Europea.
I bambini di statura inferiore a
1,50 metri, fino a 12 anni di età, devono
essere protetti con idonei dispositivi di
ritenuta e dovrebbero essere alloggiati
nei posti posteriori.
Le statistiche sugli incidenti indicano
che i sedili posteriori offrono maggiore
garanzia di incolumità per i bambini.
I bambini, rispetto agli adulti, hanno la
testa, proporzionalmente più grande e
pesante rispetto al resto del corpo,
mentre muscoli e struttura ossea non
sono completamente sviluppati. Sono
pertanto necessari, per il loro corretto
trattenimento in caso di urto, sistemi
diversi dalle cinture degli adulti perridurre al minimo il rischio di lesioni in
caso di incidente, frenata o manovra
improvvisa.
I bambini devono sedere in modo sicuro
e confortevole. Compatibilmente con le
caratteristiche dei seggiolini utilizzati, si
raccomanda di mantenere il più a lungo
possibile (almeno fino a 3-4 anni di età)
i bambini in seggiolini orientati
contromarcia, in quanto questa è la
posizione più protettiva in caso di urto.
La scelta del dispositivo di ritenuta
bambino più idoneo da utilizzare va fatta
in base al peso ed alle dimensioni del
bambino. Esistono differenti tipologie di
sistemi di ritenuta bambini, che possono
essere fissati alla vettura mediante le
cinture di sicurezza, o mediante gli
ancoraggi ISOFIX/i-Size.
Si raccomanda di scegliere sempre il
sistema di ritenuta più adeguato al
bambino; per tale scopo si invita a
consultare sempre il Libretto di Uso e
Manutenzione fornito con il seggiolino
per essere certi che sia del tipo adatto al
bambino cui è destinato.
In Europa le caratteristiche dei sistemi di
ritenuta bambini sono regolamentate
dalla norma ECE-R44, che li suddivide in
cinque gruppi di peso:
Gruppo Fasce di peso
Gruppo 0fino a 10 kg di
peso
Gruppo 0+fino a 13 kg di
peso
Gruppo 1 9 - 18 kg di peso
Gruppo 2 15 - 25 kg di peso
Gruppo 3 22 - 36 kg di peso
Alla norma ECE-R44 si è di recente
affiancato il regolamento ECE R-129,
che definisce le caratteristiche dei nuovi
seggiolini i-Size (vedere quanto descritto
al paragrafo “Idoneità dei sedili
passeggero per l'utilizzo dei seggiolini
i-Size”).
Tutti i dispositivi di ritenuta devono
riportare i dati di omologazione, insieme
con il marchio di controllo, su una
targhetta solidamente fissata al
seggiolino, che non deve essere
assolutamente rimossa.
Nella Lineaccessori MOPAR
®sono
disponibili seggiolini bambino adeguati
ad ogni gruppo di peso. Si consiglia
questa scelta, essendo stati sperimentati
specificatamente per le vetture Jeep.
128
SICUREZZA

AVVERTENZA Alcuni seggiolini
universali necessitano, per poter essere
installati correttamente sulla vettura,
dell'utilizzo di un accessorio (base)
venduto separatamente dal produttore
del seggiolino. Pertanto FCA
raccomanda di verificare presso il
rivenditore, effettuando una prova di
montaggio, la possibilità di installare il
seggiolino desiderato sulla propria
vettura prima di acquistarlo.
INSTALLAZIONE SEGGIOLINO
CON LE CINTURE DI SICUREZZA
92) 93) 94) 99)
I seggiolini Universali che si installano
con le sole cinture di sicurezza sono
omologati sulla base della norma ECE
R44 e sono suddivisi in differenti gruppi
di peso.
AVVERTENZA Le figure sono solo
indicative per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
Gruppo0e0+
I bambini fino a 13 kg devono essere
trasportati rivolti all’indietro su un
seggiolino del tipo raffigurato in
fig. 87 che, sostenendo la testa, non
induce sollecitazioni sul collo in caso di
brusche decelerazioni.
Il seggiolino è trattenuto dalle cinture di
sicurezza della vettura, come indicato in
fig. 87 e deve trattenere a sua volta il
bambino con le sue cinture incorporate.Gruppo 1
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati rivolti
in avanti fig. 88.
87J0A0170C
88J0A0171C
129

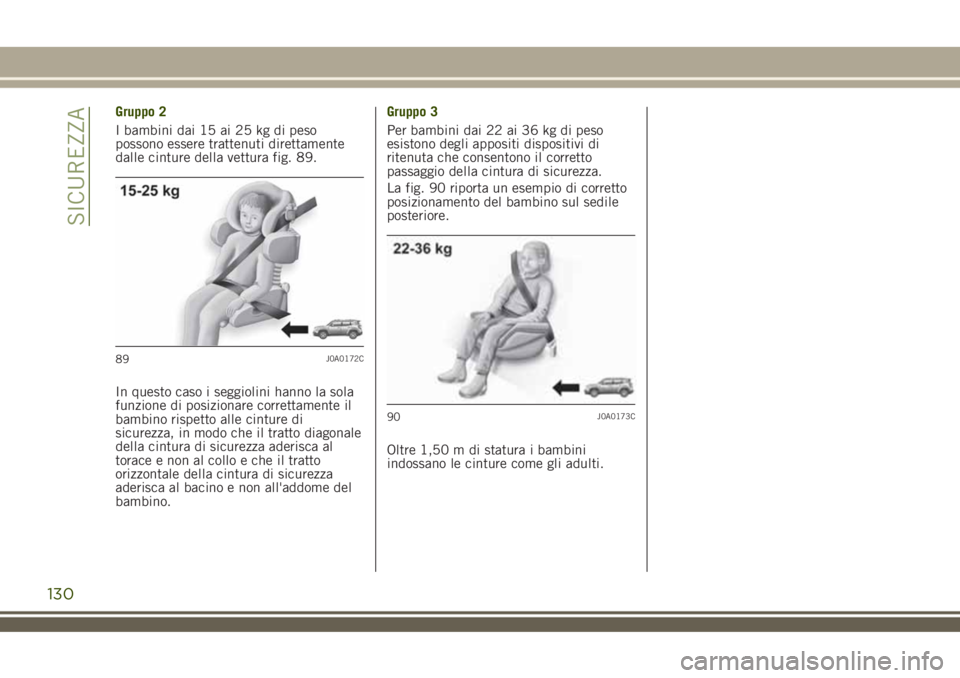

Gruppo 2
I bambini dai 15 ai 25 kg di peso
possono essere trattenuti direttamente
dalle cinture della vettura fig. 89.
In questo caso i seggiolini hanno la sola
funzione di posizionare correttamente il
bambino rispetto alle cinture di
sicurezza, in modo che il tratto diagonale
della cintura di sicurezza aderisca al
torace e non al collo e che il tratto
orizzontale della cintura di sicurezza
aderisca al bacino e non all'addome del
bambino.Gruppo 3
Per bambini dai 22 ai 36 kg di peso
esistono degli appositi dispositivi di
ritenuta che consentono il corretto
passaggio della cintura di sicurezza.
La fig. 90 riporta un esempio di corretto
posizionamento del bambino sul sedile
posteriore.
Oltre 1,50 m di statura i bambini
indossano le cinture come gli adulti.
89J0A0172C
90J0A0173C
130
SICUREZZA

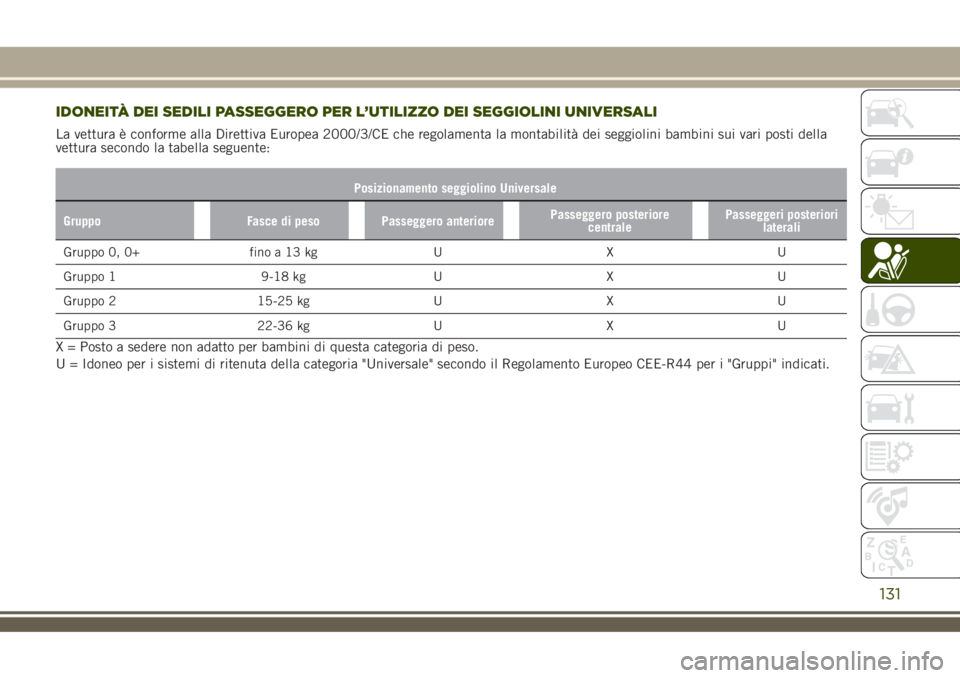

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della
vettura secondo la tabella seguente:
Posizionamento seggiolino Universale
Gruppo Fasce di peso Passeggero anteriorePasseggero posteriore
centralePasseggeri posteriori
laterali
Gruppo 0, 0+ fino a 13 kg U X U
Gruppo 1 9-18 kg U X U
Gruppo 2 15-25 kg U X U
Gruppo 3 22-36 kg U X U
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U = Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo CEE-R44 per i "Gruppi" indicati.
131

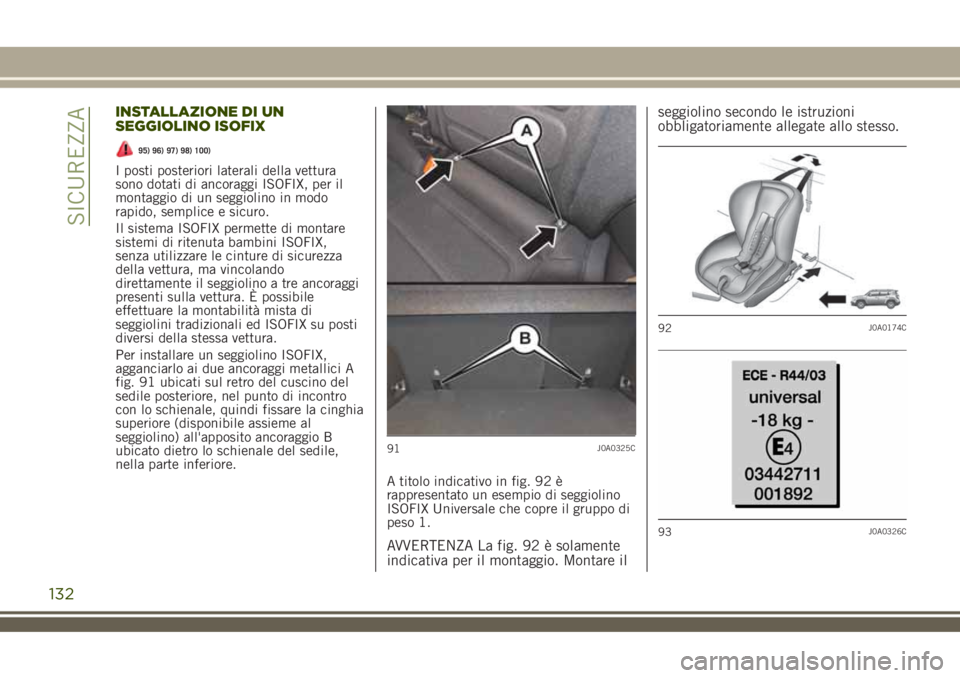

INSTALLAZIONE DI UN
SEGGIOLINO ISOFIX
95) 96) 97) 98) 100)
I posti posteriori laterali della vettura
sono dotati di ancoraggi ISOFIX, per il
montaggio di un seggiolino in modo
rapido, semplice e sicuro.
Il sistema ISOFIX permette di montare
sistemi di ritenuta bambini ISOFIX,
senza utilizzare le cinture di sicurezza
della vettura, ma vincolando
direttamente il seggiolino a tre ancoraggi
presenti sulla vettura. È possibile
effettuare la montabilità mista di
seggiolini tradizionali ed ISOFIX su posti
diversi della stessa vettura.
Per installare un seggiolino ISOFIX,
agganciarlo ai due ancoraggi metallici A
fig. 91 ubicati sul retro del cuscino del
sedile posteriore, nel punto di incontro
con lo schienale, quindi fissare la cinghia
superiore (disponibile assieme al
seggiolino) all'apposito ancoraggio B
ubicato dietro lo schienale del sedile,
nella parte inferiore.
A titolo indicativo in fig. 92 è
rappresentato un esempio di seggiolino
ISOFIX Universale che copre il gruppo di
peso 1.
AVVERTENZA La fig. 92 è solamente
indicativa per il montaggio. Montare ilseggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
91J0A0325C
92J0A0174C
93J0A0326C
132
SICUREZZA

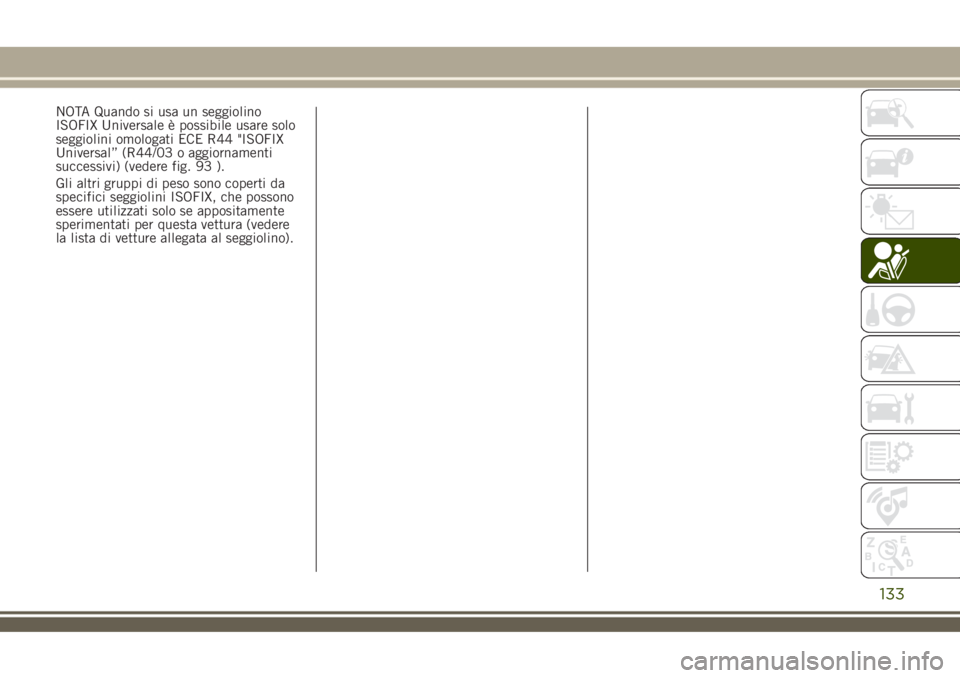

NOTA Quando si usa un seggiolino
ISOFIX Universale è possibile usare solo
seggiolini omologati ECE R44 "ISOFIX
Universal” (R44/03 o aggiornamenti
successivi) (vedere fig. 93 ).
Gli altri gruppi di peso sono coperti da
specifici seggiolini ISOFIX, che possono
essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere
la lista di vetture allegata al seggiolino).
133

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
La tabella seguente, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini ISOFIX su
sedili dotati degli specifici agganci.
POSIZIONI ISOFIX SU VETTURA
Categorie di pesoCategoria
dimensioniDispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore centrale
Gruppo 0 (fino a
10 kg)E ISO/R1XILX
Gruppo 0+ (fino a
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
X Posizione ISOFIX non adatta ai sistemi di protezione per bambini ISOFIX per questa categoria di peso e/o di dimensioni.
IL Adatto per sistemi di ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questo
specifico veicolo.
IL (*) È possibile montare il seggiolino ISOFIX agendo sulle regolazioni del sedile anteriore.
134
SICUREZZA
