2018 JEEP RENEGADE Drift- og vedlikeholdshåndbok (in Norwegian)

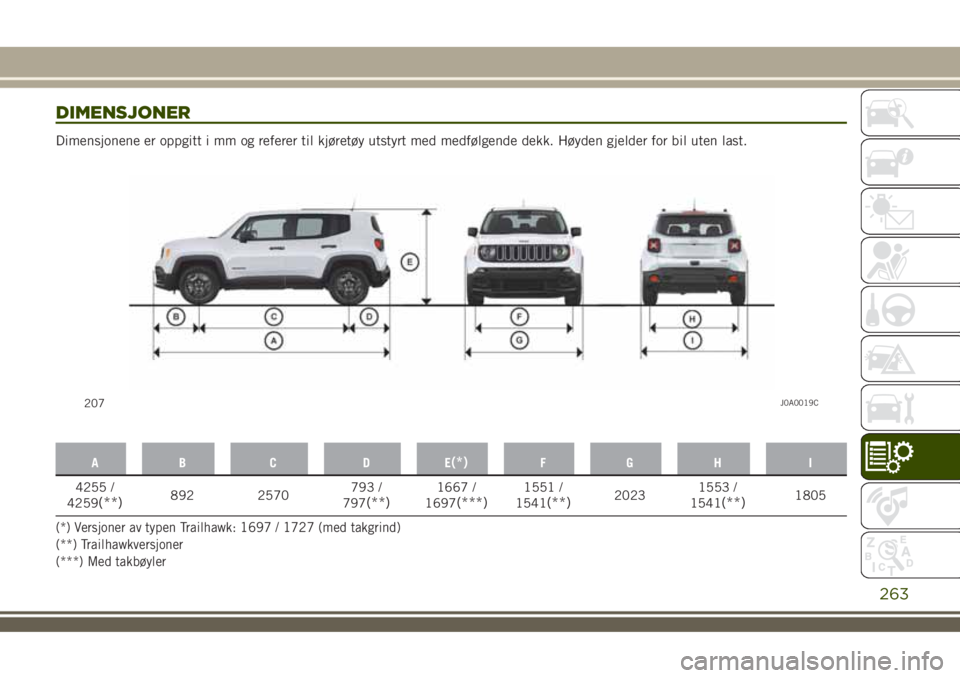

DIMENSJONER
Dimensjonene er oppgitt i mm og referer til kjøretøy utstyrt med medfølgende dekk. Høyden gjelder for bil uten last.
AB C DE(*)FGH I
4255 /
4259(**)892 2570793 /
797(**)1667 /
1697(***)1551 /
1541(**)20231553 /
1541(**)1805
(*) Versjoner av typen Trailhawk: 1697 / 1727 (med takgrind)
(**) Trailhawkversjoner
(***) Med takbøyler
207J0A0019C
263

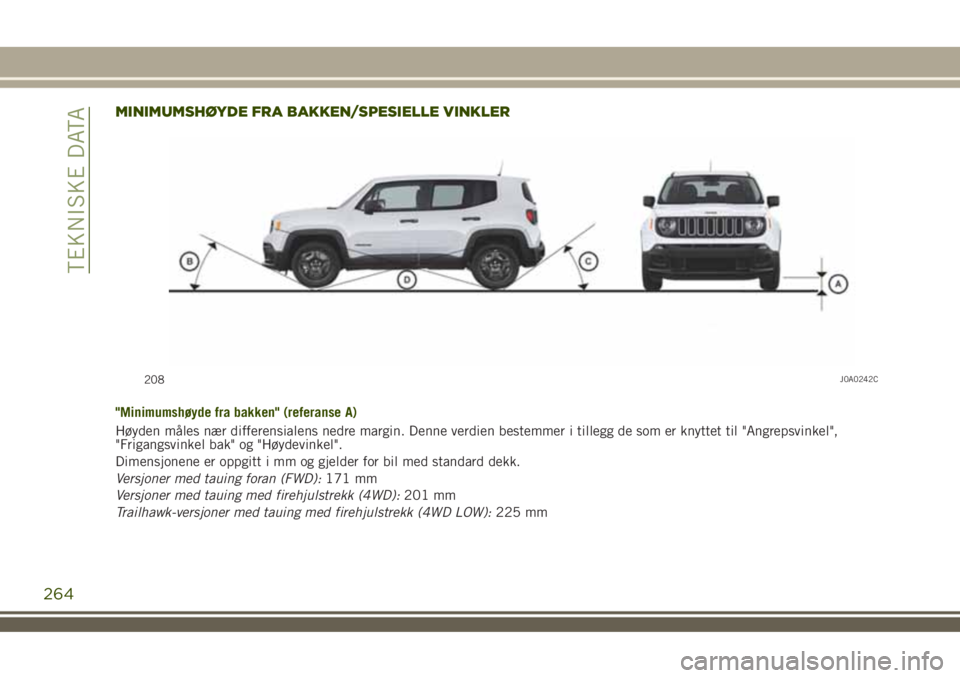

MINIMUMSHØYDE FRA BAKKEN/SPESIELLE VINKLER
"Minimumshøyde fra bakken" (referanse A)
Høyden måles nær differensialens nedre margin. Denne verdien bestemmer i tillegg de som er knyttet til "Angrepsvinkel",
"Frigangsvinkel bak" og "Høydevinkel".
Dimensjonene er oppgitt i mm og gjelder for bil med standard dekk.
Versjoner med tauing foran (FWD):171 mm
Versjoner med tauing med firehjulstrekk (4WD):201 mm
Trailhawk-versjoner med tauing med firehjulstrekk (4WD LOW):225 mm
208J0A0242C
264
TEKNISKE DATA

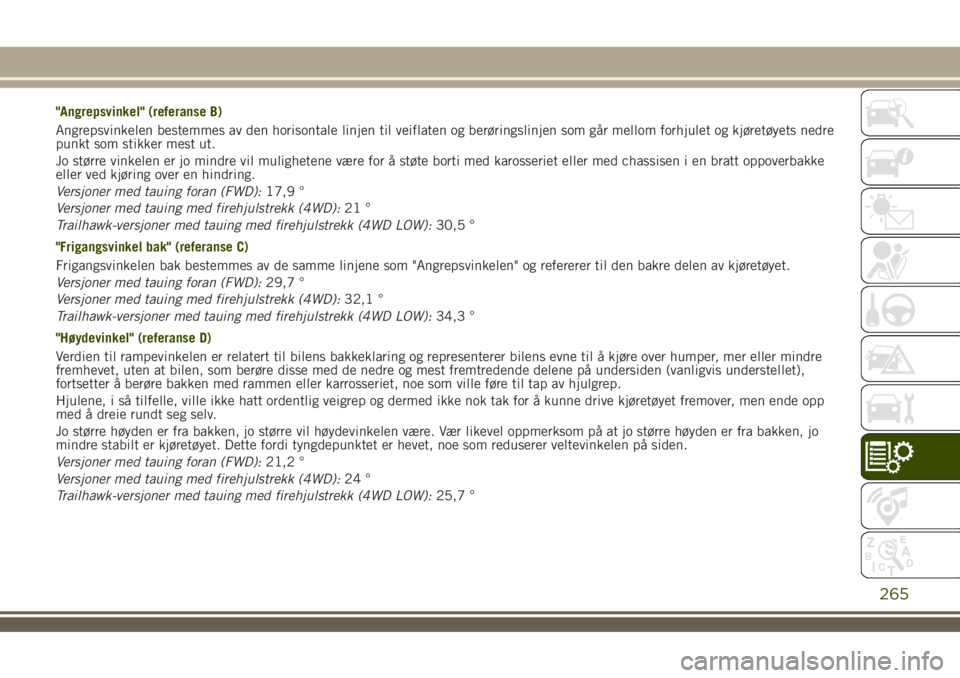

"Angrepsvinkel" (referanse B)
Angrepsvinkelen bestemmes av den horisontale linjen til veiflaten og berøringslinjen som går mellom forhjulet og kjøretøyets nedre
punkt som stikker mest ut.
Jo større vinkelen er jo mindre vil mulighetene være for å støte borti med karosseriet eller med chassisen i en bratt oppoverbakke
eller ved kjøring over en hindring.
Versjoner med tauing foran (FWD):17,9 °
Versjoner med tauing med firehjulstrekk (4WD):21 °
Trailhawk-versjoner med tauing med firehjulstrekk (4WD LOW):30,5 °
"Frigangsvinkel bak" (referanse C)
Frigangsvinkelen bak bestemmes av de samme linjene som "Angrepsvinkelen" og refererer til den bakre delen av kjøretøyet.
Versjoner med tauing foran (FWD):29,7 °
Versjoner med tauing med firehjulstrekk (4WD):32,1 °
Trailhawk-versjoner med tauing med firehjulstrekk (4WD LOW):34,3 °
"Høydevinkel" (referanse D)
Verdien til rampevinkelen er relatert til bilens bakkeklaring og representerer bilens evne til å kjøre over humper, mer eller mindre
fremhevet, uten at bilen, som berøre disse med de nedre og mest fremtredende delene på undersiden (vanligvis understellet),
fortsetter å berøre bakken med rammen eller karrosseriet, noe som ville føre til tap av hjulgrep.
Hjulene, i så tilfelle, ville ikke hatt ordentlig veigrep og dermed ikke nok tak for å kunne drive kjøretøyet fremover, men ende opp
med å dreie rundt seg selv.
Jo større høyden er fra bakken, jo større vil høydevinkelen være. Vær likevel oppmerksom på at jo større høyden er fra bakken, jo
mindre stabilt er kjøretøyet. Dette fordi tyngdepunktet er hevet, noe som reduserer veltevinkelen på siden.
Versjoner med tauing foran (FWD):21,2 °
Versjoner med tauing med firehjulstrekk (4WD):24 °
Trailhawk-versjoner med tauing med firehjulstrekk (4WD LOW):25,7 °
265

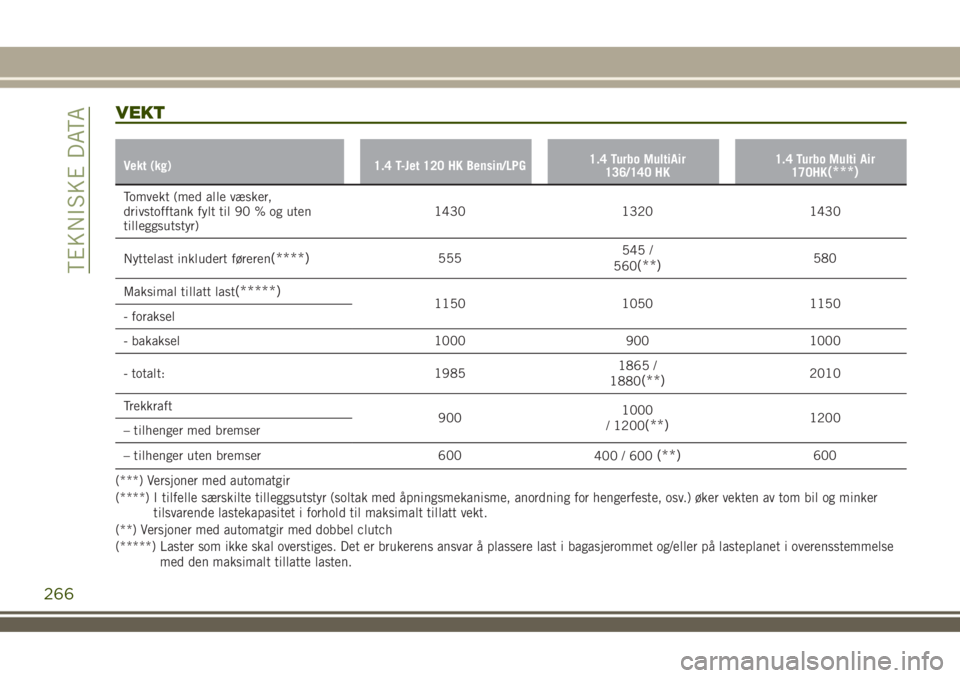

VEKT
Vekt (kg) 1.4 T-Jet 120 HK Bensin/LPG1.4 Turbo MultiAir
136/140 HK1.4 Turbo Multi Air
170HK(***)
Tomvekt (med alle væsker,
drivstofftank fylt til 90 % og uten
tilleggsutstyr)1430 1320 1430
Nyttelast inkludert føreren
(****)555545 /
560(**)580
Maksimal tillatt last
(*****)1150 1050 1150
- foraksel
- bakaksel 1000 900 1000
- totalt: 19851865 /
1880
(**)2010
Trekkraft
9001000
/ 1200
(**)1200
– tilhenger med bremser
– tilhenger uten bremser 600
400 / 600
(**)600
(***) Versjoner med automatgir
(****) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker
tilsvarende lastekapasitet i forhold til maksimalt tillatt vekt.
(**) Versjoner med automatgir med dobbel clutch
(*****) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse
med den maksimalt tillatte lasten.
266
TEKNISKE DATA

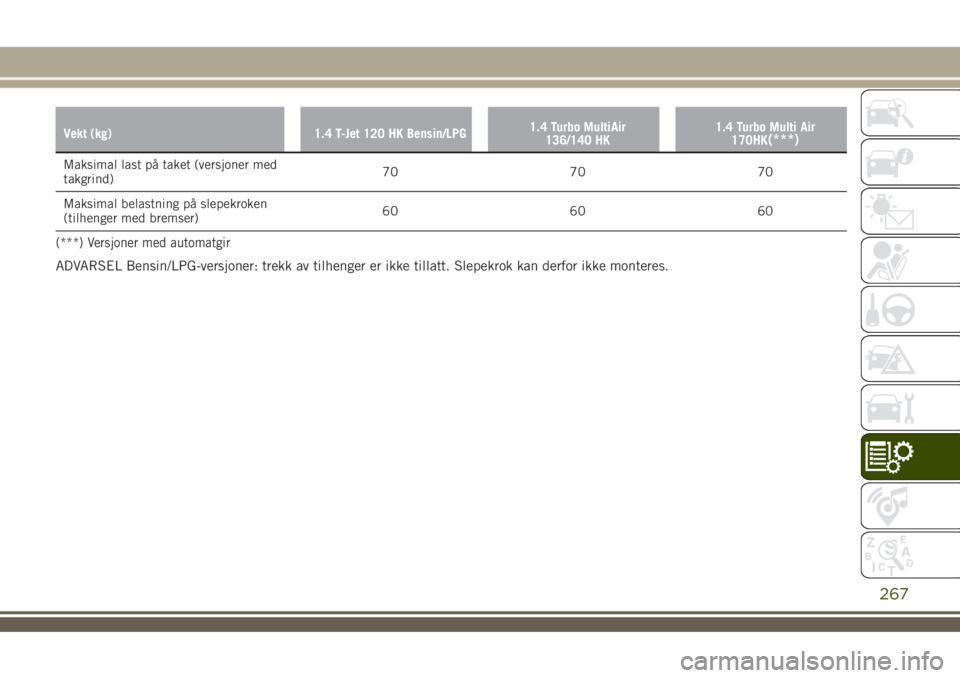

Vekt (kg) 1.4 T-Jet 120 HK Bensin/LPG1.4 Turbo MultiAir
136/140 HK1.4 Turbo Multi Air
170HK(***)
Maksimal last på taket (versjoner med
takgrind)70 70 70
Maksimal belastning på slepekroken
(tilhenger med bremser)60 60 60
(***) Versjoner med automatgir
ADVARSEL Bensin/LPG-versjoner: trekk av tilhenger er ikke tillatt. Slepekrok kan derfor ikke monteres.
267

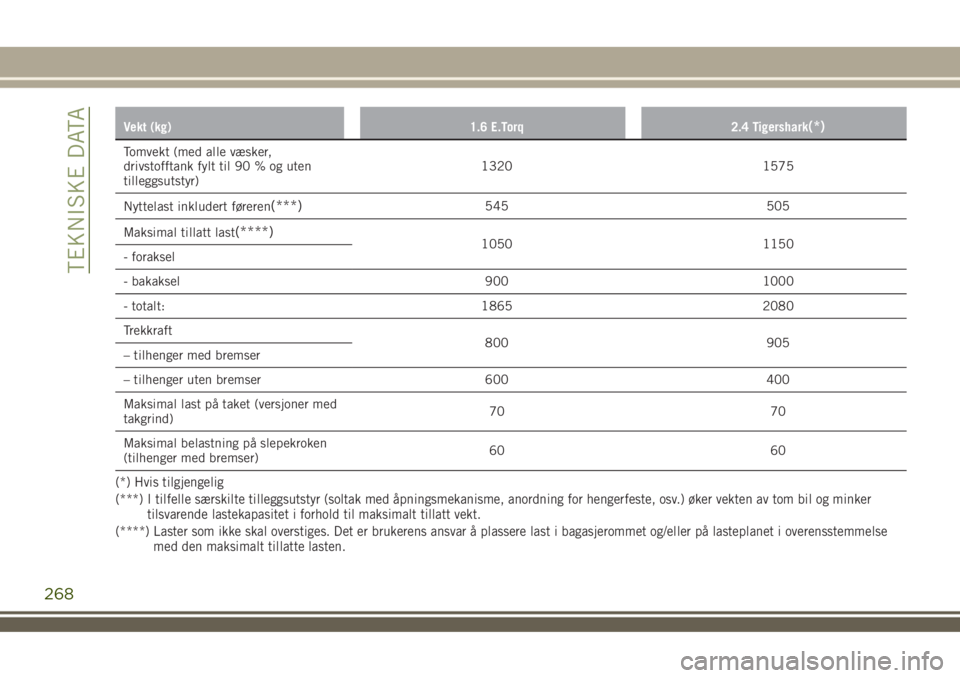

Vekt (kg) 1.6 E.Torq 2.4 Tigershark(*)
Tomvekt (med alle væsker,
drivstofftank fylt til 90 % og uten
tilleggsutstyr)1320 1575
Nyttelast inkludert føreren
(***)545 505
Maksimal tillatt last
(****)1050 1150
- foraksel
- bakaksel 900 1000
- totalt: 1865 2080
Trekkraft
800 905
– tilhenger med bremser
– tilhenger uten bremser 600 400
Maksimal last på taket (versjoner med
takgrind)70 70
Maksimal belastning på slepekroken
(tilhenger med bremser)60 60
(*) Hvis tilgjengelig
(***) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker
tilsvarende lastekapasitet i forhold til maksimalt tillatt vekt.
(****) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse
med den maksimalt tillatte lasten.
268
TEKNISKE DATA

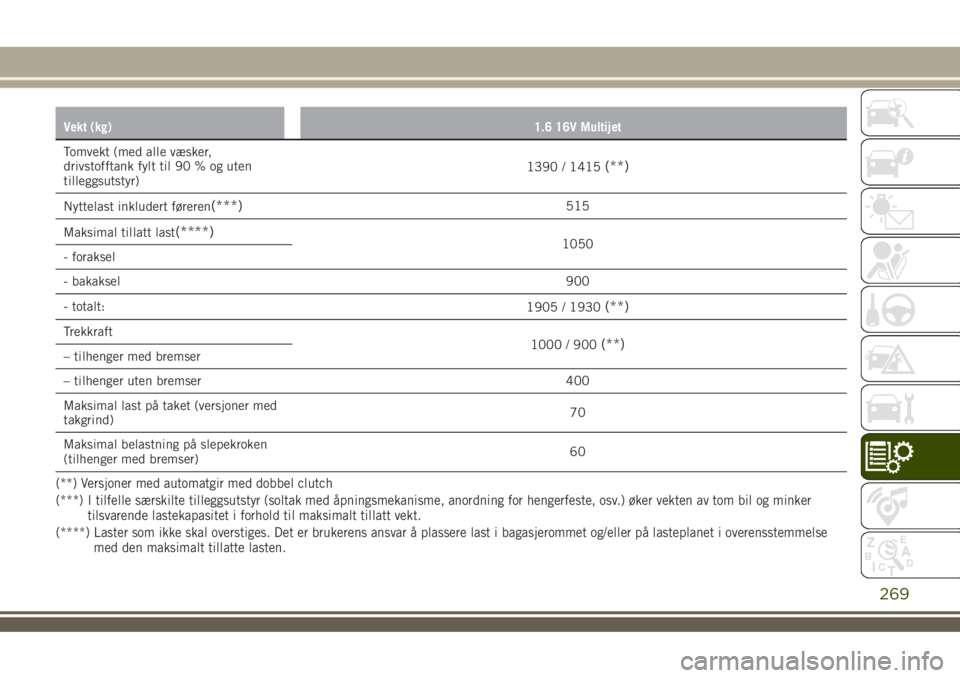

Vekt (kg)1.6 16V Multijet
Tomvekt (med alle væsker,
drivstofftank fylt til 90 % og uten
tilleggsutstyr)1390 / 1415(**)
Nyttelast inkludert føreren(***)515
Maksimal tillatt last
(****)1050
- foraksel
- bakaksel900
- totalt:
1905 / 1930
(**)
Trekkraft
1000 / 900(**)– tilhenger med bremser
– tilhenger uten bremser 400
Maksimal last på taket (versjoner med
takgrind)70
Maksimal belastning på slepekroken
(tilhenger med bremser)60
(**) Versjoner med automatgir med dobbel clutch
(***) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker
tilsvarende lastekapasitet i forhold til maksimalt tillatt vekt.
(****) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse
med den maksimalt tillatte lasten.
269

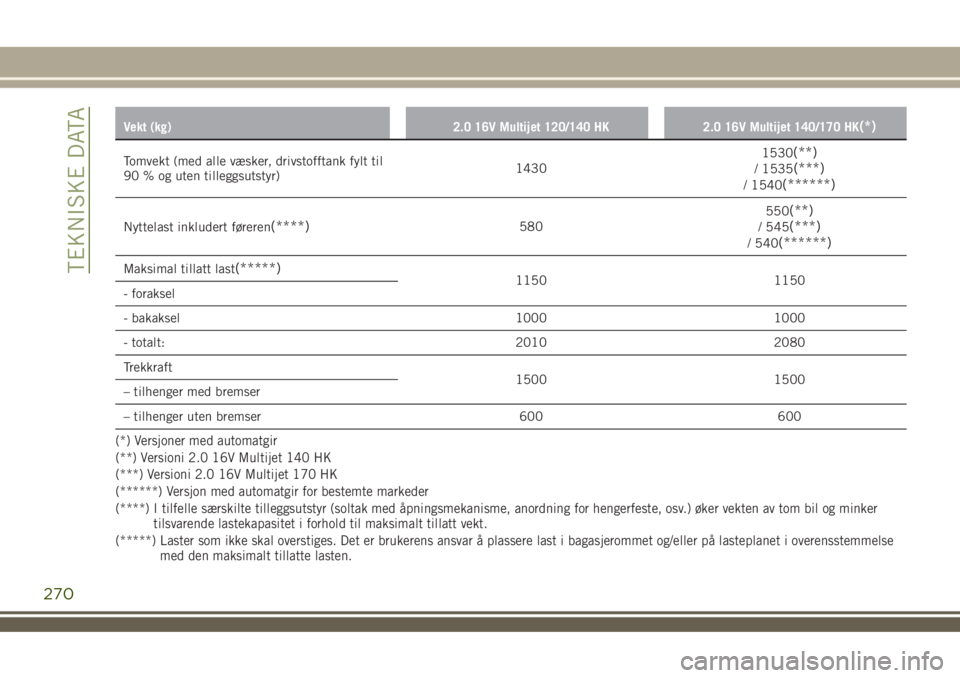

Vekt (kg) 2.0 16V Multijet 120/140 HK 2.0 16V Multijet 140/170 HK(*)
Tomvekt (med alle væsker, drivstofftank fylt til
90 % og uten tilleggsutstyr)14301530(**)/ 1535(***)/ 1540(******)
Nyttelast inkludert føreren(****)580550(**)/ 545(***)/ 540(******)
Maksimal tillatt last(*****)1150 1150
- foraksel
- bakaksel 1000 1000
- totalt: 2010 2080
Trekkraft
1500 1500
– tilhenger med bremser
– tilhenger uten bremser 600 600
(*) Versjoner med automatgir
(**) Versioni 2.0 16V Multijet 140 HK
(***) Versioni 2.0 16V Multijet 170 HK
(******) Versjon med automatgir for bestemte markeder
(****) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker
tilsvarende lastekapasitet i forhold til maksimalt tillatt vekt.
(*****) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse
med den maksimalt tillatte lasten.
270
TEKNISKE DATA
