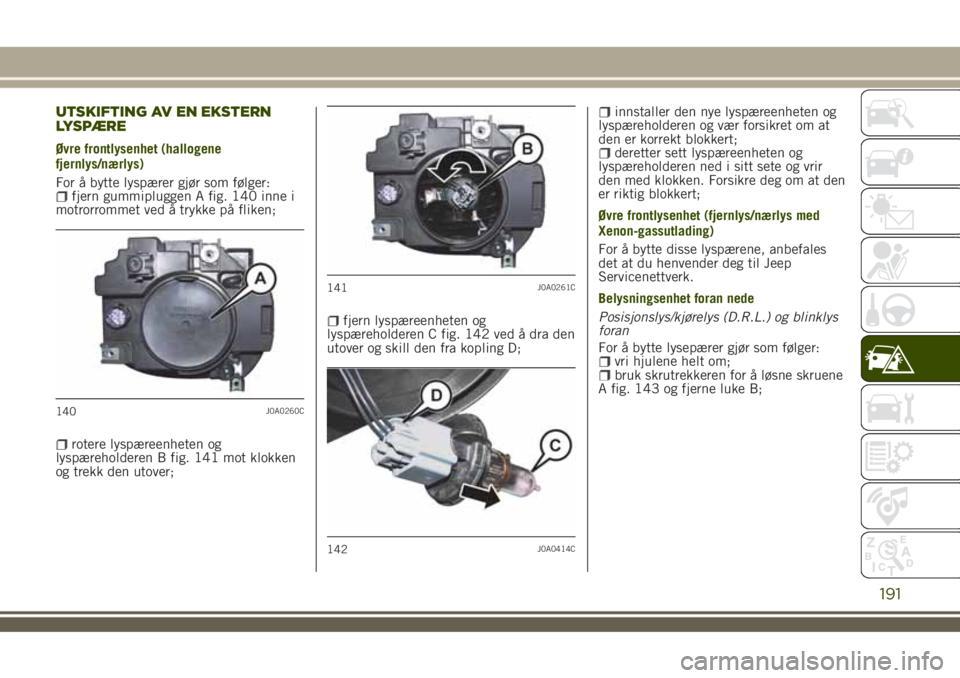

UTSKIFTING AV EN EKSTERN
LYSPÆRE
Øvre frontlysenhet (hallogene
fjernlys/nærlys)
For å bytte lyspærer gjør som følger:
fjern gummipluggen A fig. 140 inne i
motrorrommet ved å trykke på fliken;
rotere lyspæreenheten og
lyspæreholderen B fig. 141 mot klokken
og trekk den utover;
fjern lyspæreenheten og
lyspæreholderen C fig. 142 ved å dra den
utover og skill den fra kopling D;
innstaller den nye lyspæreenheten og
lyspæreholderen og vær forsikret om at
den er korrekt blokkert;
deretter sett lyspæreenheten og
lyspæreholderen ned i sitt sete og vrir
den med klokken. Forsikre deg om at den
er riktig blokkert;
Øvre frontlysenhet (fjernlys/nærlys med
Xenon-gassutlading)
For å bytte disse lyspærene, anbefales
det at du henvender deg til Jeep
Servicenettverk.
Belysningsenhet foran nede
Posisjonslys/kjørelys (D.R.L.) og blinklys
foran
For å bytte lysepærer gjør som følger:
vri hjulene helt om;bruk skrutrekkeren for å løsne skruene
A fig. 143 og fjerne luke B;
140J0A0260C
141J0A0261C
142J0A0414C
191

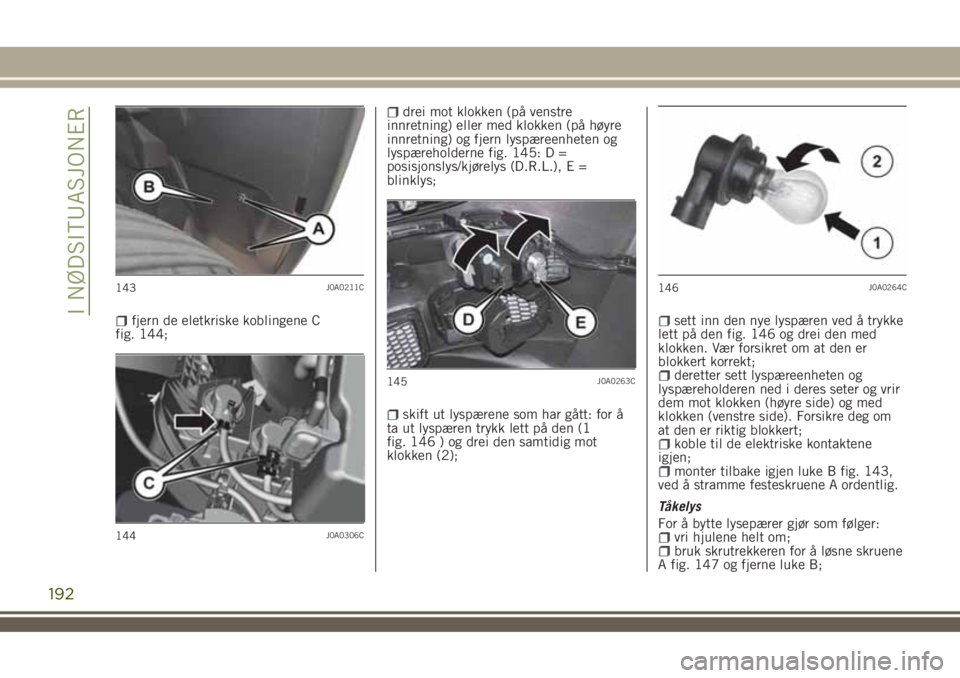

fjern de eletkriske koblingene C
fig. 144;
drei mot klokken (på venstre
innretning) eller med klokken (på høyre
innretning) og fjern lyspæreenheten og
lyspæreholderne fig. 145: D =
posisjonslys/kjørelys (D.R.L.), E =
blinklys;
skift ut lyspærene som har gått: for å
ta ut lyspæren trykk lett på den (1
fig. 146 ) og drei den samtidig mot
klokken (2);
sett inn den nye lyspæren ved å trykke
lett på den fig. 146 og drei den med
klokken. Vær forsikret om at den er
blokkert korrekt;
deretter sett lyspæreenheten og
lyspæreholderen ned i deres seter og vrir
dem mot klokken (høyre side) og med
klokken (venstre side). Forsikre deg om
at den er riktig blokkert;
koble til de elektriske kontaktene
igjen;
monter tilbake igjen luke B fig. 143,
ved å stramme festeskruene A ordentlig.
Tåkelys
For å bytte lysepærer gjør som følger:
vri hjulene helt om;bruk skrutrekkeren for å løsne skruene
A fig. 147 og fjerne luke B;
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
192
I NØDSITUASJONER

med klaff C fig. 148 kan du fjerne den
elektriske koblingen D;
Vri lyspære- og holderenheten (E)
fig. 148 mot klokken, og ta deretter ut
lyspæren.
Sett inn en ny lyspære- og
holderenhet, og kontroller at den sitter
godt på plass.
koble til den elektriske koblingen
igjen;
monter tilbake igjen luke B fig. 147,
ved å stramme festeskruene A ordentlig.

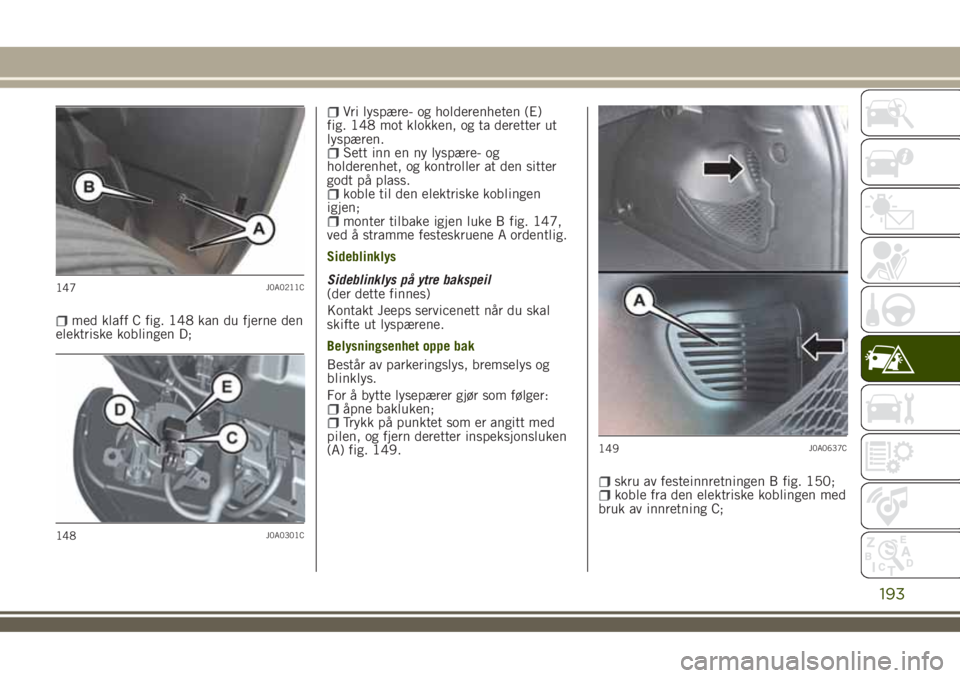

Sideblinklys
Sideblinklys på ytre bakspeil
(der dette finnes)
Kontakt Jeeps servicenett når du skal
skifte ut lyspærene.
Belysningsenhet oppe bak
Består av parkeringslys, bremselys og
blinklys.
For å bytte lysepærer gjør som følger:
åpne bakluken;Trykk på punktet som er angitt med
pilen, og fjern deretter inspeksjonsluken
(A) fig. 149.
skru av festeinnretningen B fig. 150;koble fra den elektriske koblingen med
bruk av innretning C;
147J0A0211C
148J0A0301C
149J0A0637C
193

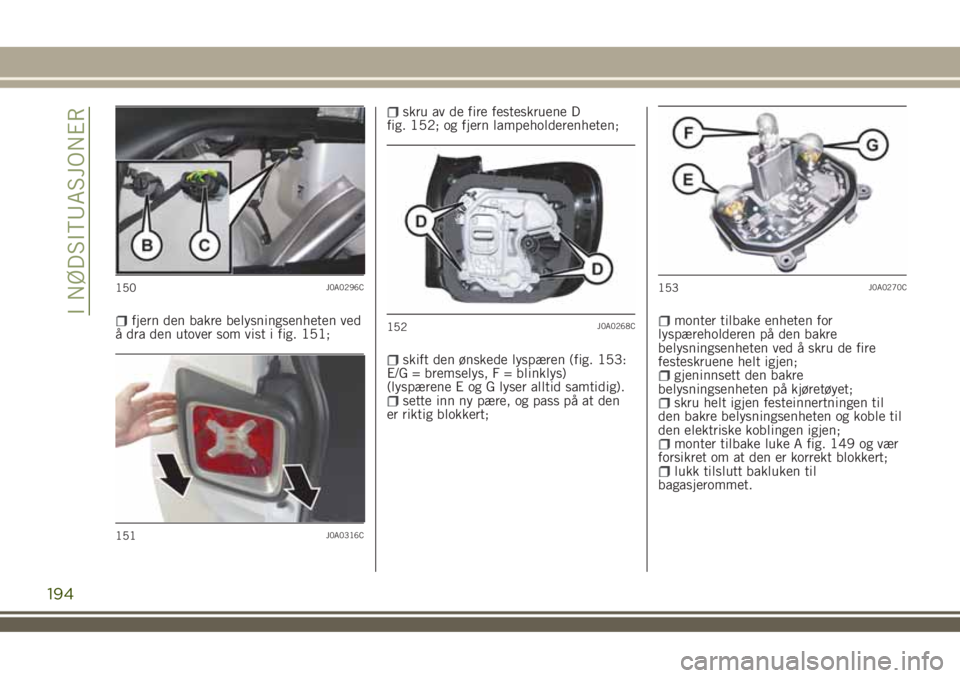

fjern den bakre belysningsenheten ved
å dra den utover som vist i fig. 151;
skru av de fire festeskruene D
fig. 152; og fjern lampeholderenheten;
skift den ønskede lyspæren (fig. 153:
E/G = bremselys, F = blinklys)
(lyspærene E og G lyser alltid samtidig).
sette inn ny pære, og pass på at den
er riktig blokkert;
monter tilbake enheten for
lyspæreholderen på den bakre
belysningsenheten ved å skru de fire
festeskruene helt igjen;
gjeninnsett den bakre
belysningsenheten på kjøretøyet;
skru helt igjen festeinnertningen til
den bakre belysningsenheten og koble til
den elektriske koblingen igjen;
monter tilbake luke A fig. 149 og vær
forsikret om at den er korrekt blokkert;
lukk tilslutt bakluken til
bagasjerommet.
150J0A0296C
151J0A0316C
152J0A0268C
153J0A0270C
194
I NØDSITUASJONER

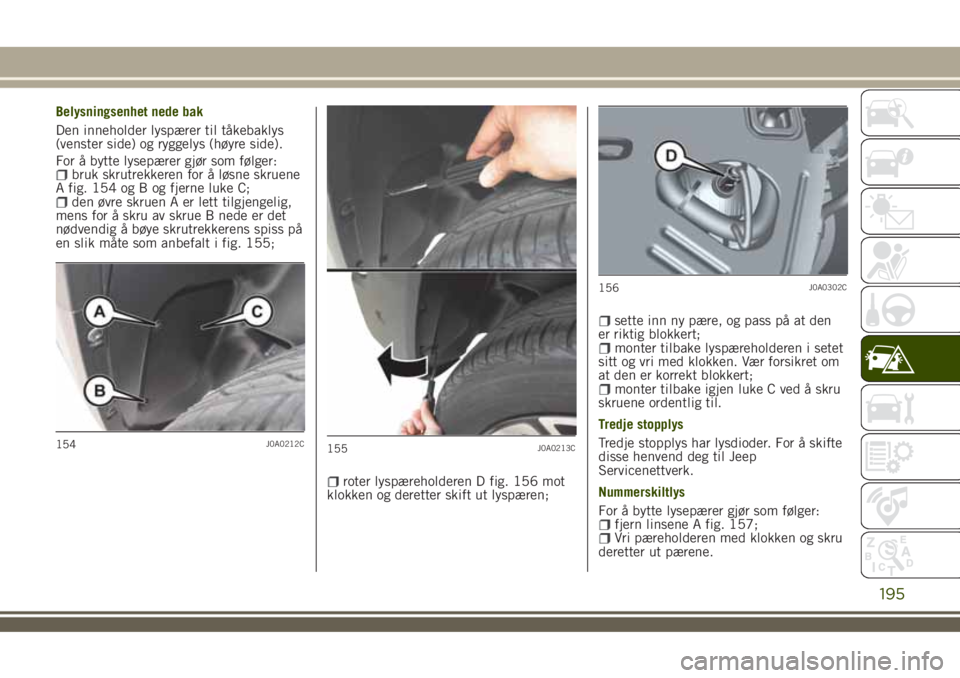

Belysningsenhet nede bak
Den inneholder lyspærer til tåkebaklys
(venster side) og ryggelys (høyre side).
For å bytte lysepærer gjør som følger:
bruk skrutrekkeren for å løsne skruene
A fig. 154 og B og fjerne luke C;
den øvre skruen A er lett tilgjengelig,
mens for å skru av skrue B nede er det
nødvendig å bøye skrutrekkerens spiss på
en slik måte som anbefalt i fig. 155;
roter lyspæreholderen D fig. 156 mot
klokken og deretter skift ut lyspæren;
sette inn ny pære, og pass på at den
er riktig blokkert;
monter tilbake lyspæreholderen i setet
sitt og vri med klokken. Vær forsikret om
at den er korrekt blokkert;
monter tilbake igjen luke C ved å skru
skruene ordentlig til.
Tredje stopplys
Tredje stopplys har lysdioder. For å skifte
disse henvend deg til Jeep
Servicenettverk.
Nummerskiltlys
For å bytte lysepærer gjør som følger:

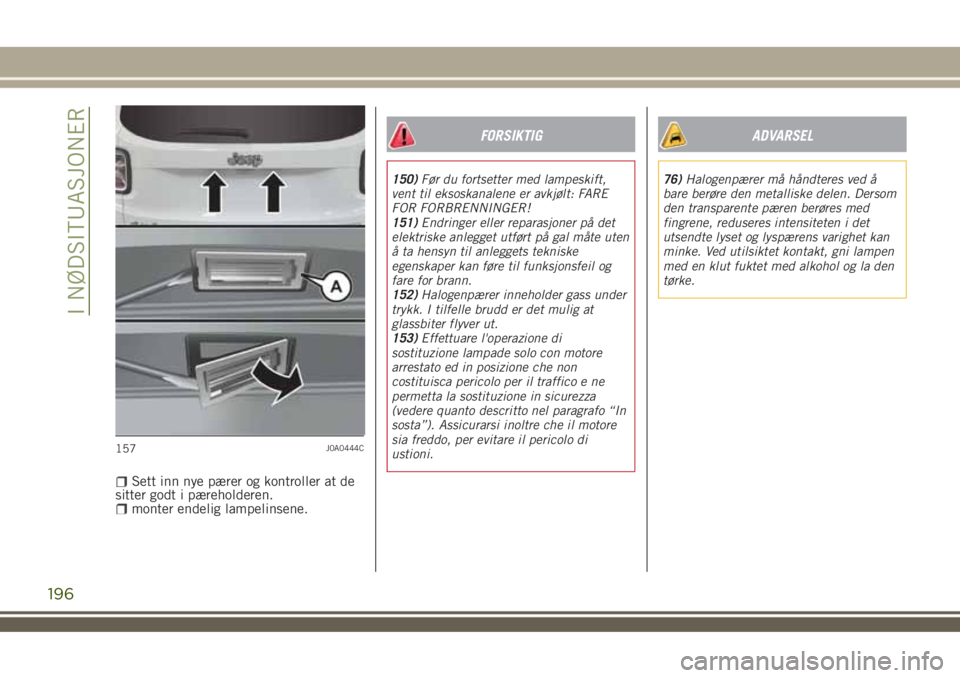

fjern linsene A fig. 157;Vri pæreholderen med klokken og skru
deretter ut pærene.
154J0A0212C155J0A0213C
156J0A0302C
195

Sett inn nye pærer og kontroller at de
sitter godt i pæreholderen.
monter endelig lampelinsene.
FORSIKTIG
150)Før du fortsetter med lampeskift,
vent til eksoskanalene er avkjølt: FARE
FOR FORBRENNINGER!
151)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og
fare for brann.
152)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
153)Effettuare l'operazione di
sostituzione lampade solo con motore
arrestato ed in posizione che non
costituisca pericolo per il traffico e ne
permetta la sostituzione in sicurezza
(vedere quanto descritto nel paragrafo “In
sosta”). Assicurarsi inoltre che il motore
sia freddo, per evitare il pericolo di
ustioni.
ADVARSEL
76)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
den transparente pæren berøres med
fingrene, reduseres intensiteten i det
utsendte lyset og lyspærens varighet kan
minke. Ved utilsiktet kontakt, gni lampen
med en klut fuktet med alkohol og la den
tørke.
157J0A0444C
196
I NØDSITUASJONER

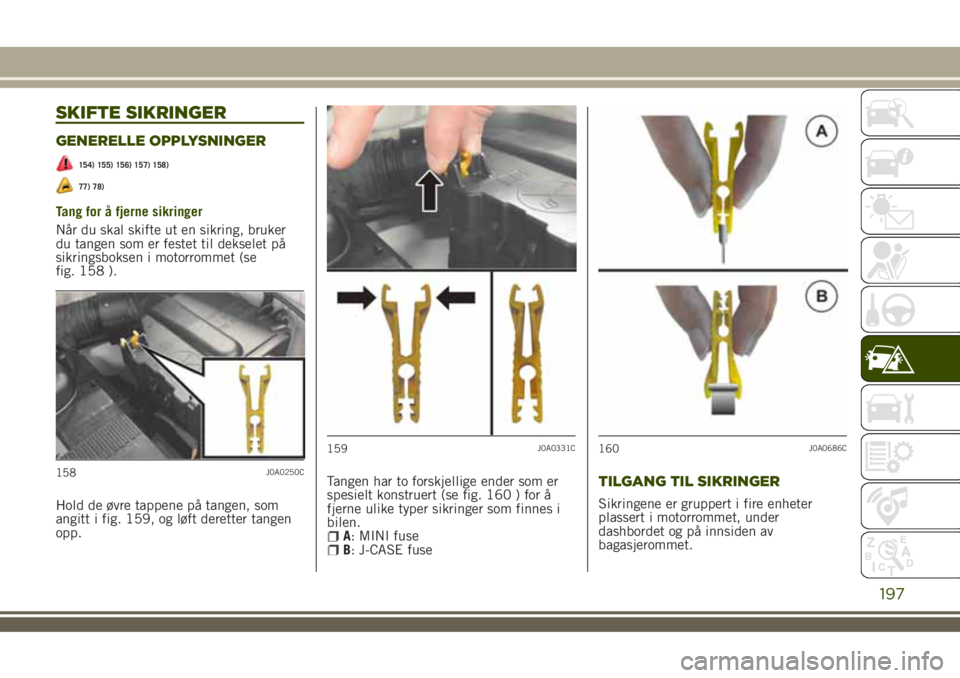

SKIFTE SIKRINGER
GENERELLE OPPLYSNINGER
154) 155) 156) 157) 158)
77) 78)
Tang for å fjerne sikringer
Når du skal skifte ut en sikring, bruker
du tangen som er festet til dekselet på
sikringsboksen i motorrommet (se
fig. 158 ).
Hold de øvre tappene på tangen, som
angitt i fig. 159, og løft deretter tangen
opp.Tangen har to forskjellige ender som er
spesielt konstruert (se fig. 160 ) for å
fjerne ulike typer sikringer som finnes i
bilen.
A: MINI fuseB: J-CASE fuse
TILGANG TIL SIKRINGER
Sikringene er gruppert i fire enheter
plassert i motorrommet, under
dashbordet og på innsiden av
bagasjerommet.
158J0A0250C
159J0A0331C160J0A0686C
197

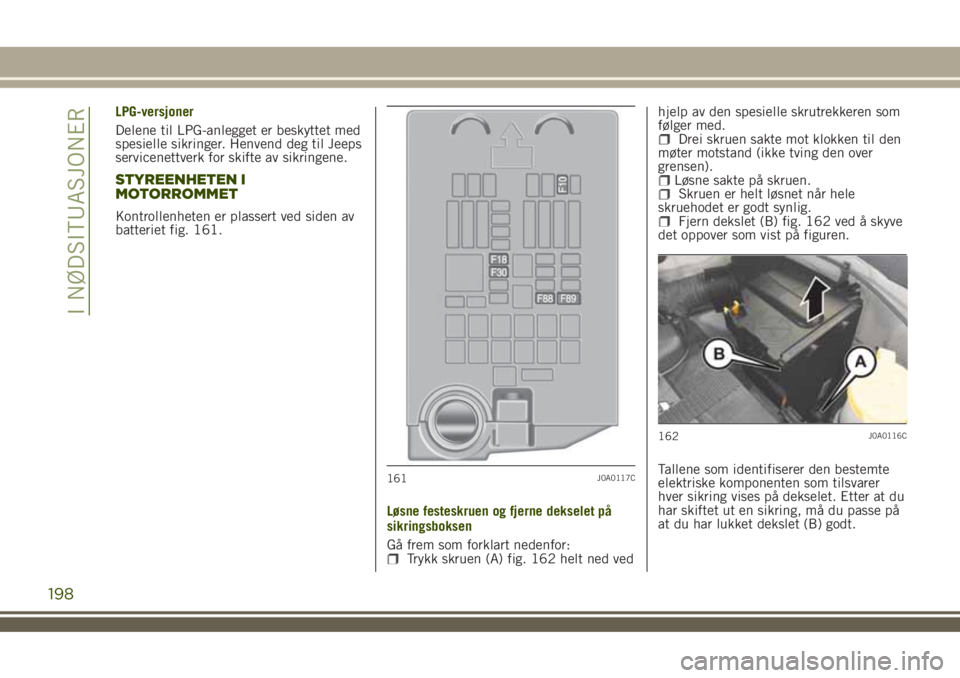

LPG-versjoner
Delene til LPG-anlegget er beskyttet med
spesielle sikringer. Henvend deg til Jeeps
servicenettverk for skifte av sikringene.
STYREENHETEN I
MOTORROMMET
Kontrollenheten er plassert ved siden av
batteriet fig. 161.
Løsne festeskruen og fjerne dekselet på
sikringsboksen
Gå frem som forklart nedenfor:
Trykk skruen (A) fig. 162 helt ned vedhjelp av den spesielle skrutrekkeren som
følger med.
Drei skruen sakte mot klokken til den
møter motstand (ikke tving den over
grensen).
Løsne sakte på skruen.Skruen er helt løsnet når hele
skruehodet er godt synlig.
Fjern dekslet (B) fig. 162 ved å skyve
det oppover som vist på figuren.
Tallene som identifiserer den bestemte
elektriske komponenten som tilsvarer
hver sikring vises på dekselet. Etter at du
har skiftet ut en sikring, må du passe på
at du har lukket dekslet (B) godt.
161J0A0117C
162J0A0116C
198
I NØDSITUASJONER
