2018 JEEP RENEGADE Drift- og vedlikeholdshåndbok (in Norwegian)

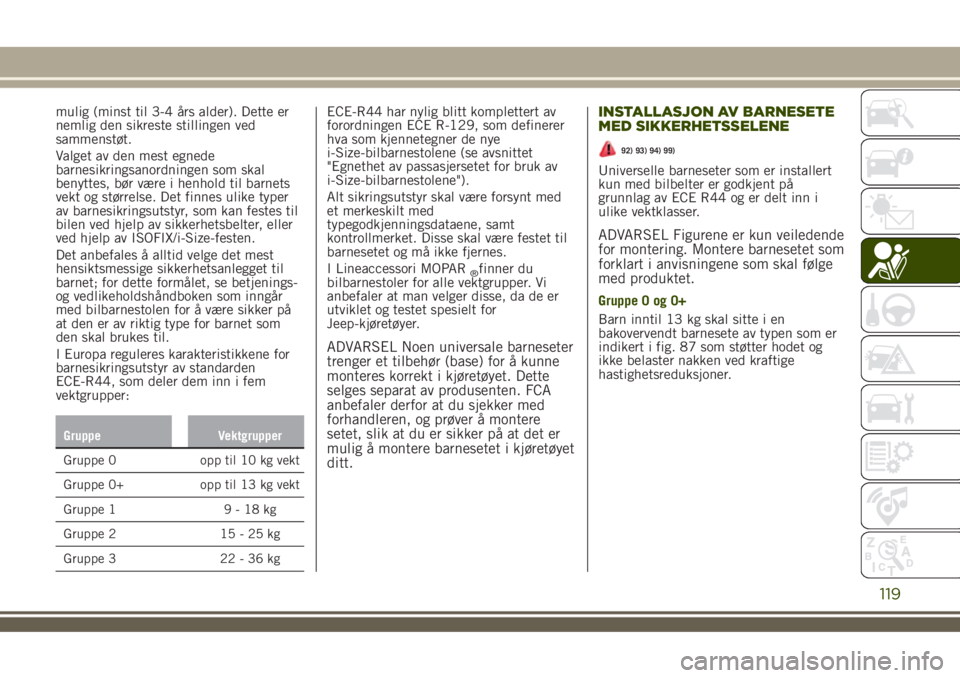

mulig (minst til 3-4 års alder). Dette er
nemlig den sikreste stillingen ved
sammenstøt.
Valget av den mest egnede
barnesikringsanordningen som skal
benyttes, bør være i henhold til barnets
vekt og størrelse. Det finnes ulike typer
av barnesikringsutstyr, som kan festes til
bilen ved hjelp av sikkerhetsbelter, eller
ved hjelp av ISOFIX/i-Size-festen.
Det anbefales å alltid velge det mest
hensiktsmessige sikkerhetsanlegget til
barnet; for dette formålet, se betjenings-
og vedlikeholdshåndboken som inngår
med bilbarnestolen for å være sikker på
at den er av riktig type for barnet som
den skal brukes til.
I Europa reguleres karakteristikkene for
barnesikringsutstyr av standarden
ECE-R44, som deler dem inn i fem
vektgrupper:
Gruppe Vektgrupper
Gruppe 0 opp til 10 kg vekt
Gruppe 0+ opp til 13 kg vekt
Gruppe 1 9 - 18 kg
Gruppe 2 15 - 25 kg
Gruppe 3 22 - 36 kg
ECE-R44 har nylig blitt komplettert av
forordningen ECE R-129, som definerer
hva som kjennetegner de nye
i-Size-bilbarnestolene (se avsnittet
"Egnethet av passasjersetet for bruk av
i-Size-bilbarnestolene").
Alt sikringsutstyr skal være forsynt med
et merkeskilt med
typegodkjenningsdataene, samt
kontrollmerket. Disse skal være festet til
barnesetet og må ikke fjernes.
I Lineaccessori MOPAR
®finner du
bilbarnestoler for alle vektgrupper. Vi
anbefaler at man velger disse, da de er
utviklet og testet spesielt for
Jeep-kjøretøyer.
ADVARSEL Noen universale barneseter
trenger et tilbehør (base) for å kunne
monteres korrekt i kjøretøyet. Dette
selges separat av produsenten. FCA
anbefaler derfor at du sjekker med
forhandleren, og prøver å montere
setet, slik at du er sikker på at det er
mulig å montere barnesetet i kjøretøyet
ditt.INSTALLASJON AV BARNESETE
MED SIKKERHETSSELENE
92) 93) 94) 99)
Universelle barneseter som er installert
kun med bilbelter er godkjent på
grunnlag av ECE R44 og er delt inn i
ulike vektklasser.
ADVARSEL Figurene er kun veiledende
for montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
Gruppe 0 og 0+
Barn inntil 13 kg skal sitte i en
bakovervendt barnesete av typen som er
indikert i fig. 87 som støtter hodet og
ikke belaster nakken ved kraftige
hastighetsreduksjoner.
119

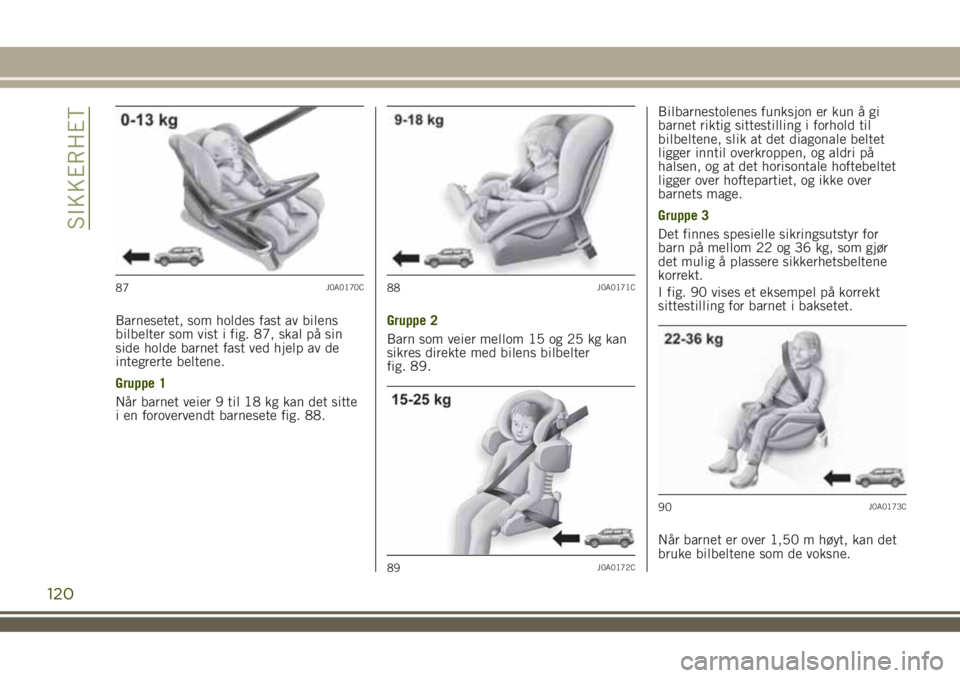

Barnesetet, som holdes fast av bilens
bilbelter som vist i fig. 87, skal på sin
side holde barnet fast ved hjelp av de
integrerte beltene.
Gruppe 1
Når barnet veier 9 til 18 kg kan det sitte
i en forovervendt barnesete fig. 88.Gruppe 2
Barn som veier mellom 15 og 25 kg kan
sikres direkte med bilens bilbelter
fig. 89.Bilbarnestolenes funksjon er kun å gi
barnet riktig sittestilling i forhold til
bilbeltene, slik at det diagonale beltet
ligger inntil overkroppen, og aldri på
halsen, og at det horisontale hoftebeltet
ligger over hoftepartiet, og ikke over
barnets mage.
Gruppe 3
Det finnes spesielle sikringsutstyr for
barn på mellom 22 og 36 kg, som gjør
det mulig å plassere sikkerhetsbeltene
korrekt.
I fig. 90 vises et eksempel på korrekt
sittestilling for barnet i baksetet.
Når barnet er over 1,50 m høyt, kan det
bruke bilbeltene som de voksne.
87J0A0170C88J0A0171C
89J0A0172C
90J0A0173C
120
SIKKERHET

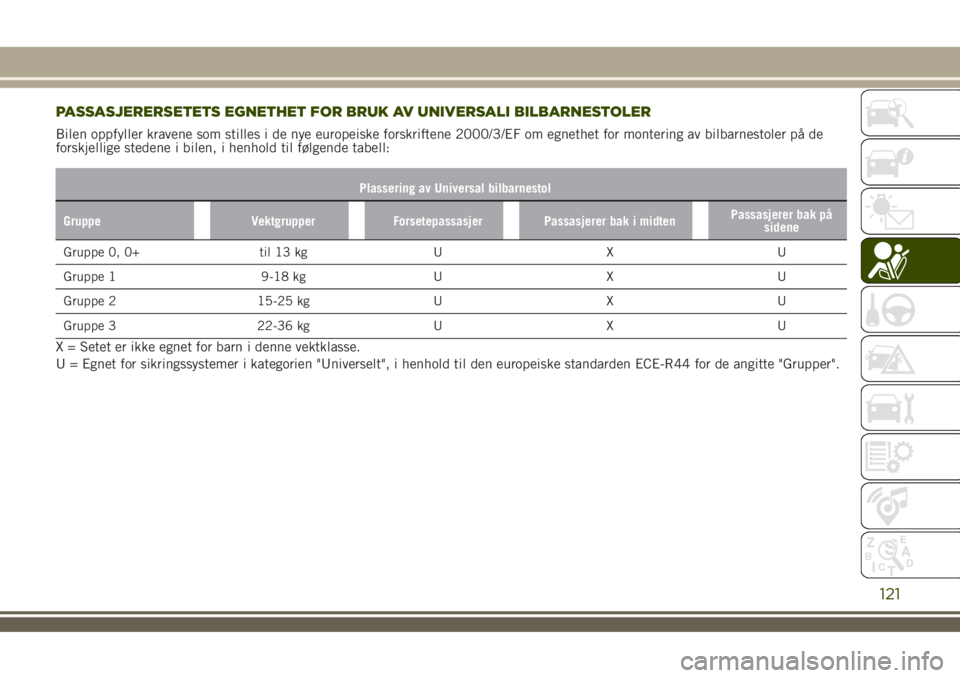

PASSASJERERSETETS EGNETHET FOR BRUK AV UNIVERSALI BILBARNESTOLER
Bilen oppfyller kravene som stilles i de nye europeiske forskriftene 2000/3/EF om egnethet for montering av bilbarnestoler på de
forskjellige stedene i bilen, i henhold til følgende tabell:
Plassering av Universal bilbarnestol
Gruppe Vektgrupper Forsetepassasjer Passasjerer bak i midtenPassasjerer bak på
sidene
Gruppe 0, 0+ til 13 kg U X U
Gruppe 1 9-18 kg U X U
Gruppe 2 15-25 kg U X U
Gruppe 3 22-36 kg U X U
X = Setet er ikke egnet for barn i denne vektklasse.
U = Egnet for sikringssystemer i kategorien "Universelt", i henhold til den europeiske standarden ECE-R44 for de angitte "Grupper".
121

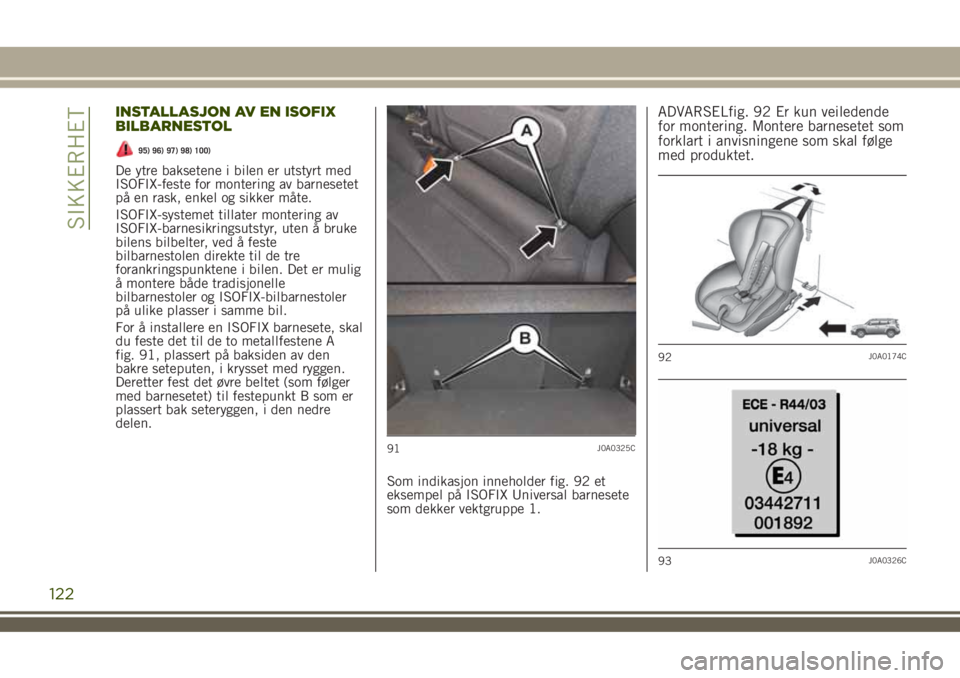

INSTALLASJON AV EN ISOFIX
BILBARNESTOL
95) 96) 97) 98) 100)
De ytre baksetene i bilen er utstyrt med
ISOFIX-feste for montering av barnesetet
på en rask, enkel og sikker måte.
ISOFIX-systemet tillater montering av
ISOFIX-barnesikringsutstyr, uten å bruke
bilens bilbelter, ved å feste
bilbarnestolen direkte til de tre
forankringspunktene i bilen. Det er mulig
å montere både tradisjonelle
bilbarnestoler og ISOFIX-bilbarnestoler
på ulike plasser i samme bil.
For å installere en ISOFIX barnesete, skal
du feste det til de to metallfestene A
fig. 91, plassert på baksiden av den
bakre seteputen, i krysset med ryggen.
Deretter fest det øvre beltet (som følger
med barnesetet) til festepunkt B som er
plassert bak seteryggen, i den nedre
delen.
Som indikasjon inneholder fig. 92 et
eksempel på ISOFIX Universal barnesete
som dekker vektgruppe 1.
ADVARSELfig. 92 Er kun veiledende
for montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
91J0A0325C
92J0A0174C
93J0A0326C
122
SIKKERHET

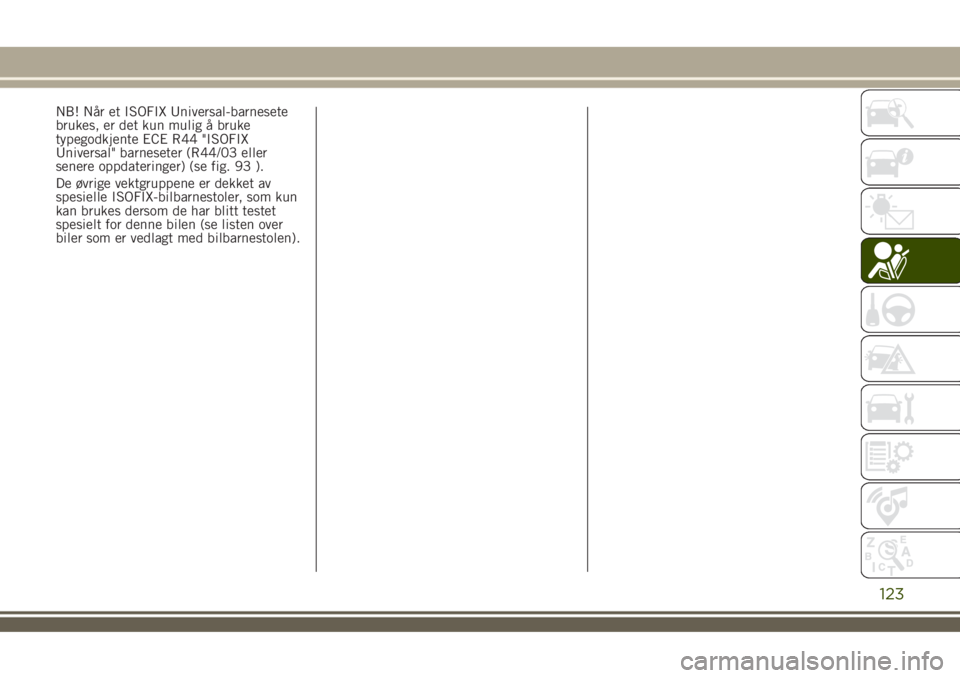

NB! Når et ISOFIX Universal-barnesete
brukes, er det kun mulig å bruke
typegodkjente ECE R44 "ISOFIX
Universal" barneseter (R44/03 eller
senere oppdateringer) (se fig. 93 ).
De øvrige vektgruppene er dekket av
spesielle ISOFIX-bilbarnestoler, som kun
kan brukes dersom de har blitt testet
spesielt for denne bilen (se listen over
biler som er vedlagt med bilbarnestolen).
123

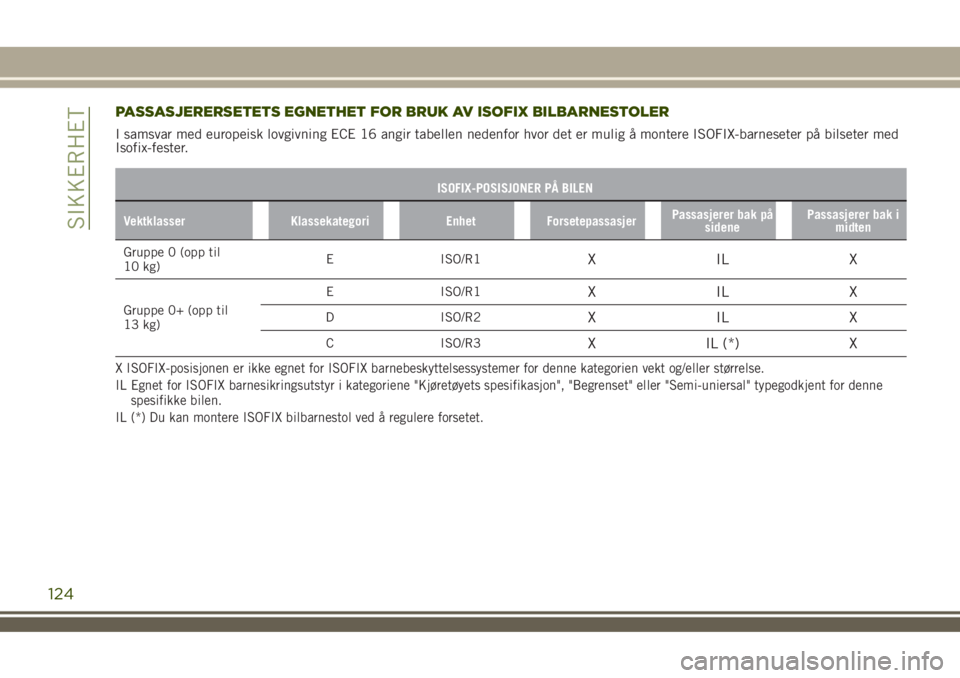

PASSASJERERSETETS EGNETHET FOR BRUK AV ISOFIX BILBARNESTOLER
I samsvar med europeisk lovgivning ECE 16 angir tabellen nedenfor hvor det er mulig å montere ISOFIX-barneseter på bilseter med
Isofix-fester.
ISOFIX-POSISJONER PÅ BILEN
Vektklasser Klassekategori Enhet ForsetepassasjerPassasjerer bak på
sidenePassasjerer bak i
midten
Gruppe 0 (opp til
10 kg)E ISO/R1XILX
Gruppe 0+ (opp til
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
X ISOFIX-posisjonen er ikke egnet for ISOFIX barnebeskyttelsessystemer for denne kategorien vekt og/eller størrelse.
IL Egnet for ISOFIX barnesikringsutstyr i kategoriene "Kjøretøyets spesifikasjon", "Begrenset" eller "Semi-uniersal" typegodkjent for denne
spesifikke bilen.
IL (*) Du kan montere ISOFIX bilbarnestol ved å regulere forsetet.
124
SIKKERHET

ISOFIX-POSISJONER PÅ BILEN
Vektklasser Klassekategori Enhet ForsetepassasjerPassasjerer bak på
sidenePassasjerer bak i
midten
Gruppe 1 (fra 9 til
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF–ILX
B1 ISO/F2XXIUF–ILX
A ISO/F3XIUF–ILX
X ISOFIX-posisjonen er ikke egnet for ISOFIX barnebeskyttelsessystemer for denne kategorien vekt og/eller størrelse.
IL Egnet for ISOFIX barnesikringsutstyr i kategoriene "Kjøretøyets spesifikasjon", "Begrenset" eller "Semi-uniersal" typegodkjent for denne
spesifikke bilen.
IL (*) Du kan montere ISOFIX bilbarnestol ved å regulere forsetet.
IUF Passer for ISOFIX barnesikringsutstyr av universell kategori fremvend og godkjent for bruk i vektgruppen
125

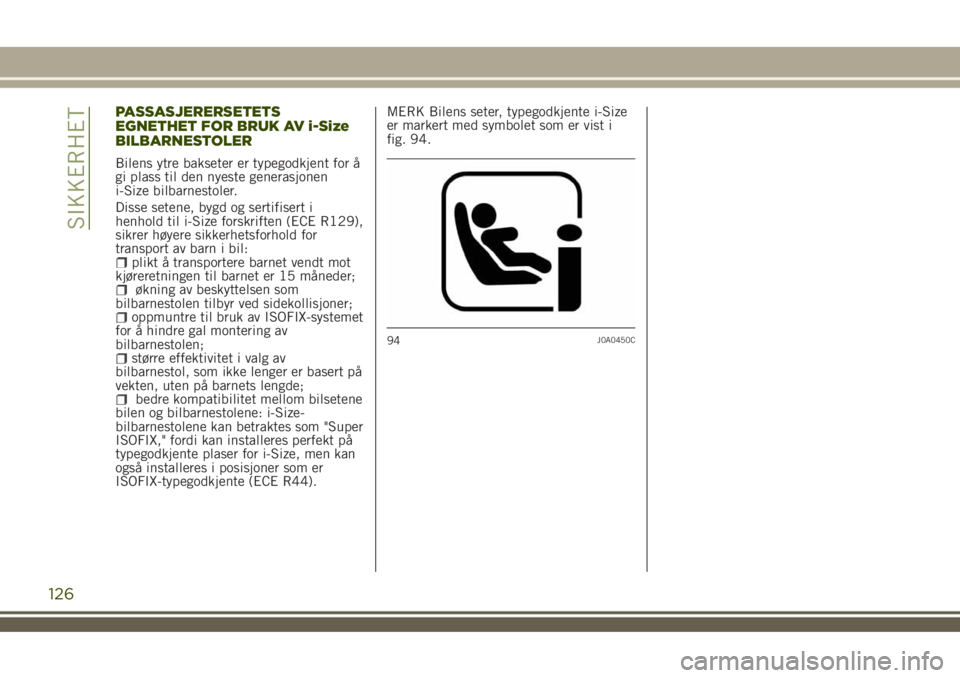

PASSASJERERSETETS
EGNETHET FOR BRUK AV i-Size
BILBARNESTOLER
Bilens ytre bakseter er typegodkjent for å
gi plass til den nyeste generasjonen
i-Size bilbarnestoler.
Disse setene, bygd og sertifisert i
henhold til i-Size forskriften (ECE R129),
sikrer høyere sikkerhetsforhold for
transport av barn i bil:
plikt å transportere barnet vendt mot
kjøreretningen til barnet er 15 måneder;
økning av beskyttelsen som
bilbarnestolen tilbyr ved sidekollisjoner;
oppmuntre til bruk av ISOFIX-systemet
for å hindre gal montering av
bilbarnestolen;
større effektivitet i valg av
bilbarnestol, som ikke lenger er basert på
vekten, uten på barnets lengde;
bedre kompatibilitet mellom bilsetene
bilen og bilbarnestolene: i-Size-
bilbarnestolene kan betraktes som "Super
ISOFIX," fordi kan installeres perfekt på
typegodkjente plaser for i-Size, men kan
også installeres i posisjoner som er
ISOFIX-typegodkjente (ECE R44).MERK Bilens seter, typegodkjente i-Size
er markert med symbolet som er vist i
fig. 94.
94J0A0450C
126
