2018 JEEP RENEGADE Drift- og vedlikeholdshåndbok (in Norwegian)

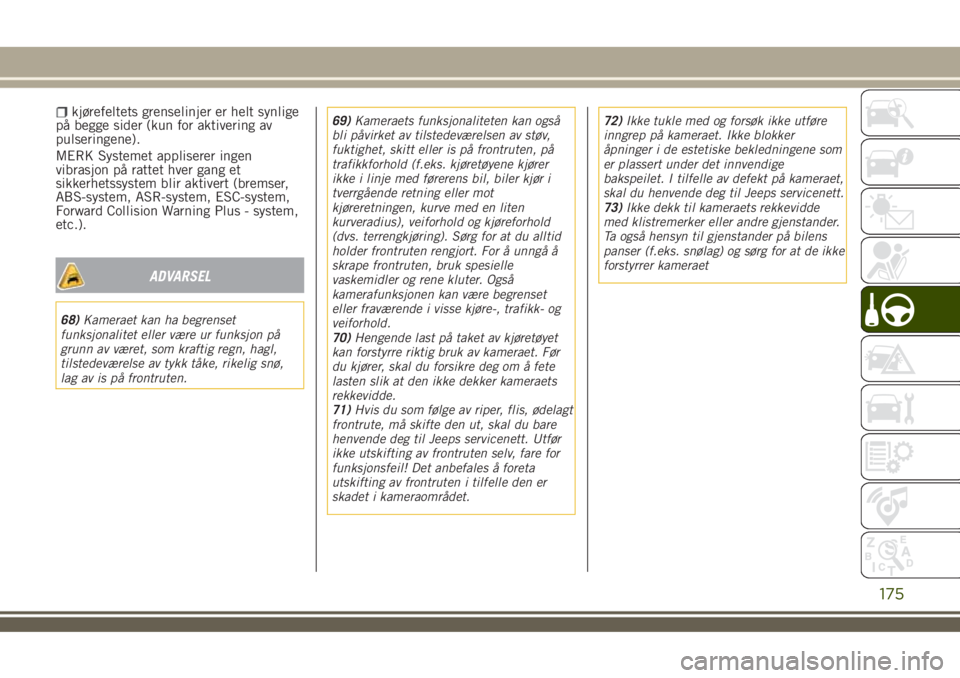

kjørefeltets grenselinjer er helt synlige
på begge sider (kun for aktivering av
pulseringene).
MERK Systemet appliserer ingen
vibrasjon på rattet hver gang et
sikkerhetssystem blir aktivert (bremser,
ABS-system, ASR-system, ESC-system,
Forward Collision Warning Plus - system,
etc.).
ADVARSEL
68)Kameraet kan ha begrenset
funksjonalitet eller være ur funksjon på
grunn av været, som kraftig regn, hagl,
tilstedeværelse av tykk tåke, rikelig snø,
lag av is på frontruten.69)Kameraets funksjonaliteten kan også
bli påvirket av tilstedeværelsen av støv,
fuktighet, skitt eller is på frontruten, på
trafikkforhold (f.eks. kjøretøyene kjører
ikke i linje med førerens bil, biler kjør i
tverrgående retning eller mot
kjøreretningen, kurve med en liten
kurveradius), veiforhold og kjøreforhold
(dvs. terrengkjøring). Sørg for at du alltid
holder frontruten rengjort. For å unngå å
skrape frontruten, bruk spesielle
vaskemidler og rene kluter. Også
kamerafunksjonen kan være begrenset
eller fraværende i visse kjøre-, trafikk- og
veiforhold.
70)Hengende last på taket av kjøretøyet
kan forstyrre riktig bruk av kameraet. Før
du kjører, skal du forsikre deg om å fete
lasten slik at den ikke dekker kameraets
rekkevidde.
71)Hvis du som følge av riper, flis, ødelagt
frontrute, må skifte den ut, skal du bare
henvende deg til Jeeps servicenett. Utfør
ikke utskifting av frontruten selv, fare for
funksjonsfeil! Det anbefales å foreta
utskifting av frontruten i tilfelle den er
skadet i kameraområdet.72)Ikke tukle med og forsøk ikke utføre
inngrep på kameraet. Ikke blokker
åpninger i de estetiske bekledningene som
er plassert under det innvendige
bakspeilet. I tilfelle av defekt på kameraet,
skal du henvende deg til Jeeps servicenett.
73)Ikke dekk til kameraets rekkevidde
med klistremerker eller andre gjenstander.
Ta også hensyn til gjenstander på bilens
panser (f.eks. snølag) og sørg for at de ikke
forstyrrer kameraet
175

RYGGEKAMERA BAK
(PARKVIEW® REAR
BACKUP CAMERA)
BESKRIVELSE
144)74)
Ryggekameraet er plassert på
bagasjeromsdøren fig. 128.
Når bilen settes i revers, vises området
rundt bilen på displayet fig. 129 til
Uconnect™-systemet, slik det filmes av
bakre ryggekamera.
VISNINGER OG MELDINGER PÅ
SKJERMEN
Et rutenett med aktive linjer er lagt over
bildet for å vise bilens bredde og
strekningen som skal kjøres i revers,
avhengig av rattstillingen.
En prikket midtlinje som overlapper
bilden indikerer bilens midt for å lette
parkeringsmanøvrer eller justering av
slepekrokens posisjon.
De forskjellige fargede områdene
indikerer avstanden fra bilens bakside.
ZoneAvstand fra bilens
bakside
Rød (A) 0 ÷ 30 cm
Gul(B) 30cm÷1m
Grønn (C) 1 m eller mer
ADVARSEL Under parkeringsmanøvrer,
skal du være ekstra forsiktig med
hindringer som kan være over eller
under kameraets driftsområde.
FORSIKTIG
144)Ansvaret for parkeringen og andre
muligt farlige manøvrer, er helt og holdent
bilførerens. Ved å utføre disse manøvrene,
skal du alltid sørge for at manøverrommet
er fritt fra mennesker (spesielt barn) eller
dyr. Kameraet er til hjelp for bilføreren,
som allikevel alltid må være oppmerksom
når manøvrene utføres. Disse vil alltid
kunne representerer en fare, selv om de
utføres med lav hastighet. Kjør alltid ved
en moderat hastighet, slik at du er i stand
til å bremse på hensiktsmessig måte i
tilfelle av påvisning av en hindring.
128J0A0102C
129J0A0103C
176
START OG KJØRING

ADVARSEL
74)For riktig drift, er det viktig at
kameraet alltid er fri fra søle, smuss, snø
og is. Ved rengjøring av kameraet, vær
spesielt oppmerksom slik at den ikke ripes
eller skades; unngå å bruke tørre, grove
eller harde kluter. Kameraet må vaskes
med rent vann, eventuelt med tillegg av
bilsjampo. I vaskestasjoner som bruker
høytrykksvasker med dampstråle eller
høytrykksrengjøringsmaskiner, må du
rengjøre kameraet hurtig ved å holde
munnstykket på over 10 cm avstand. Du
skal ikke feste klistremerker på kameraet.
TANKE BILEN
Slå alltid av motoren før du fyller på
drivstoff.
145) 146) 147)
BENSINMOTORER
Bruk kun blyfri bensin med et oktantall
(R.O.N.) ikke mindre enn 95
(Spesifikasjon EN228).
DIESELMOTORER
75)
Bruk kun kjøretøysdiesel (spesifikasjon
EN590)
Ved bruk/lang parkering av bien i
fjellområder/områder med kaldt klima,
anbefales å fylle tanken med
dieseldrivstoff som er tilgjengelig på
stedet. Videre, i disse tilfellene er det
foreslått å holde en drivstoffmengde i
tanken på mer enn 50 % av den
utnyttbare kapasiteten.
BENSIN-/LPG-MOTORER
PÅFYLLINGSSTUSS FOR LPG
LPG-munnstykket befinner seg ved siden
av tanklokket for bensin. Det er komplett
med en tilbakeslagsventil som er
installert i munnstykkets enhet.For å få tilgang til LPG-påfyllingsrøret,
åpner du luken A fig. 130 og skrur ut
lokket B.
Under fylling må man følge disse
forholdsreglene:
Slå av motoren.aktivere den elektriske
parkeringsbremsen;
still startanordningen på STOPIkke røyk.Gi påfyllingsadapteren A fig. 131 til
personalet for påfylling av LPG.
130J0A0945C
177

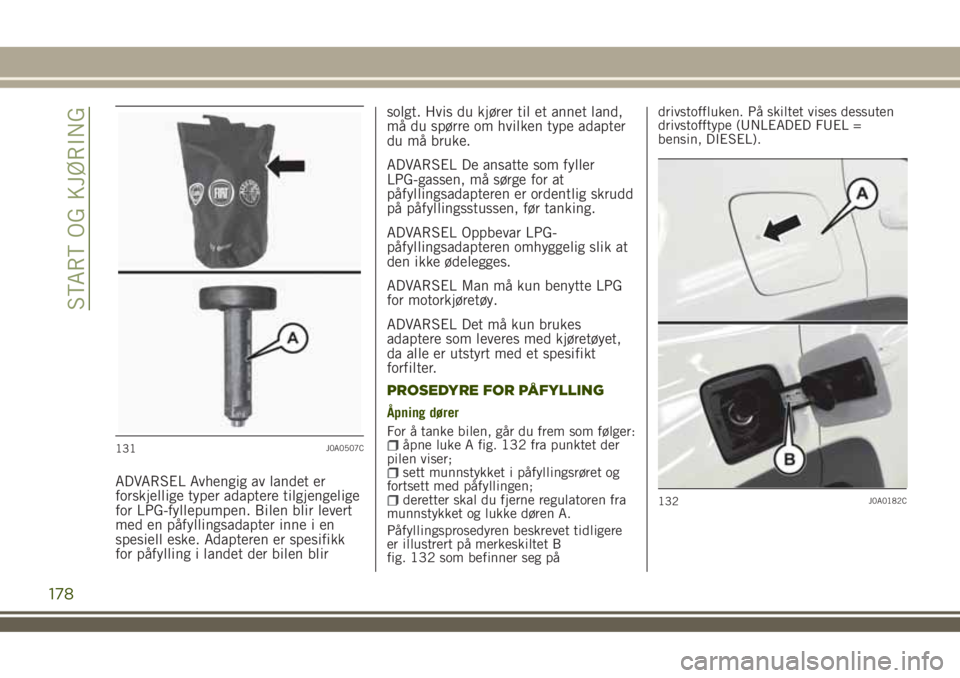

ADVARSEL Avhengig av landet er
forskjellige typer adaptere tilgjengelige
for LPG-fyllepumpen. Bilen blir levert
med en påfyllingsadapter inne i en
spesiell eske. Adapteren er spesifikk
for påfylling i landet der bilen blirsolgt. Hvis du kjører til et annet land,
må du spørre om hvilken type adapter
du må bruke.
ADVARSEL De ansatte som fyller
LPG-gassen, må sørge for at
påfyllingsadapteren er ordentlig skrudd
på påfyllingsstussen, før tanking.
ADVARSEL Oppbevar LPG-
påfyllingsadapteren omhyggelig slik at
den ikke ødelegges.
ADVARSEL Man må kun benytte LPG
for motorkjøretøy.
ADVARSEL Det må kun brukes
adaptere som leveres med kjøretøyet,
da alle er utstyrt med et spesifikt
forfilter.
PROSEDYRE FOR PÅFYLLING
Åpning dører
For å tanke bilen, går du frem som følger:
åpne luke A fig. 132 fra punktet der
pilen viser;
sett munnstykket i påfyllingsrøret og
fortsett med påfyllingen;
deretter skal du fjerne regulatoren fra
munnstykket og lukke døren A.
Påfyllingsprosedyren beskrevet tidligere
er illustrert på merkeskiltet B
fig. 132 som befinner seg pådrivstoffluken. På skiltet vises dessuten
drivstofftype (UNLEADED FUEL =
bensin, DIESEL).
131J0A0507C
132J0A0182C
178
START OG KJØRING

hake A fig. 133 og deretter ta den ut ved
å dra mot innsiden av bagasjerommet;
dra i tauet for å låse opp låsen til
drivstoffluken;
åpne drivstoffluken ved å trykke på
luken (se tidligere beskrivelse);
legg korrekt tilbake tauet og haken i
deres seter.
Tanking i nødsituasjon
Gå frem som forklart nedenfor:
åpne bagasjerommet og ta ut
adapteren A fig. 134, som ligger i
verktøykassen eller, avhengig av versjon, i
beholderen til TireKit;
åpne luken A fig. 132 ved å følge den
tidligere beskrivelsen;
sett adapteren inn i påfyllingsstussen;etter påfylling, fjerne adapteren og
lukk døren;
sett endelig adapteren i
bagasjerommet.
Drivstoff - Identifisering av kjøretøyenes
kompatibilitet. Grafisk symbol med
forbrukerinformasjon i henhold til
standarden EN16942
Symbolene nedenfor gjør det enklere å
finne ut hvilke type drivstoff bilen går på.
Før du fyller drivstoff, må du kontrollere
symbolene på innsiden av drivstofflokket
(der disse finnes) og eventueltsammenligne dem med symbolet på
drivstoffpumpen (der dette finnes).
Symboler for bensindrevne kjøretøy
E5: Blyfri bensin som inneholder inntil
2,7% (m/m) oksygen og maksimalt 5,0%
(V/V) etanol i samsvar med standarden
EN228.
E10: Blyfri bensin som inneholder inntil
3,7% (m/m) oksygen og maksimalt
10,0% (V/V) etanol i samsvar med
standardenEN228.
Symboler for biler somgår på diesel
B7: Diesel som inneholder inntil 7 %
(V/V) FAME (Fatty Acid Methyl Esters -
fettsyre-metyl-ester) i samsvar med
standardenEN590.
133J0A0880C
134J0A0200C
179
Åpning av drivstoffluken i nødsituasjon
Gå frem som forklart nedenfor:
inne i bagasjerommet drei mot klokken
(hvor dette finnes)

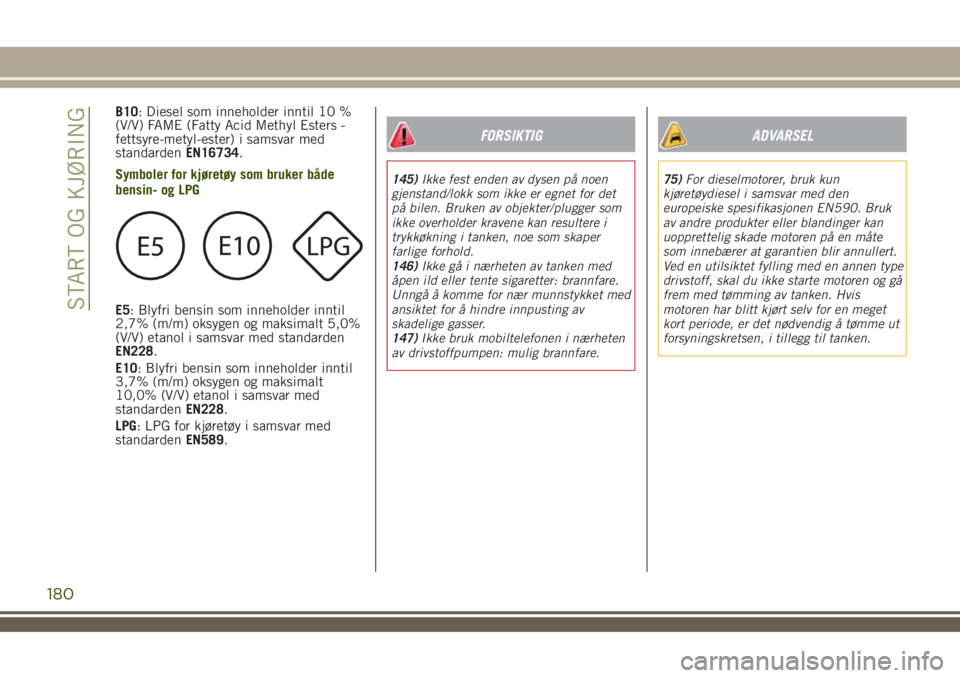

B10: Diesel som inneholder inntil 10 %
(V/V) FAME (Fatty Acid Methyl Esters -
fettsyre-metyl-ester) i samsvar med
standardenEN16734.
Symboler for kjøretøy som bruker både
bensin- og LPG
E5: Blyfri bensin som inneholder inntil
2,7% (m/m) oksygen og maksimalt 5,0%
(V/V) etanol i samsvar med standarden
EN228.
E10: Blyfri bensin som inneholder inntil
3,7% (m/m) oksygen og maksimalt
10,0% (V/V) etanol i samsvar med
standardenEN228.
LPG: LPG for kjøretøy i samsvar med
standardenEN589.
FORSIKTIG
145)Ikke fest enden av dysen på noen
gjenstand/lokk som ikke er egnet for det
på bilen. Bruken av objekter/plugger som
ikke overholder kravene kan resultere i
trykkøkning i tanken, noe som skaper
farlige forhold.
146)Ikke gå i nærheten av tanken med
åpen ild eller tente sigaretter: brannfare.
Unngå å komme for nær munnstykket med
ansiktet for å hindre innpusting av
skadelige gasser.
147)Ikke bruk mobiltelefonen i nærheten
av drivstoffpumpen: mulig brannfare.
ADVARSEL
75)For dieselmotorer, bruk kun
kjøretøydiesel i samsvar med den
europeiske spesifikasjonen EN590. Bruk
av andre produkter eller blandinger kan
uopprettelig skade motoren på en måte
som innebærer at garantien blir annullert.
Ved en utilsiktet fylling med en annen type
drivstoff, skal du ikke starte motoren og gå
frem med tømming av tanken. Hvis
motoren har blitt kjørt selv for en meget
kort periode, er det nødvendig å tømme ut
forsyningskretsen, i tillegg til tanken.
180
START OG KJØRING

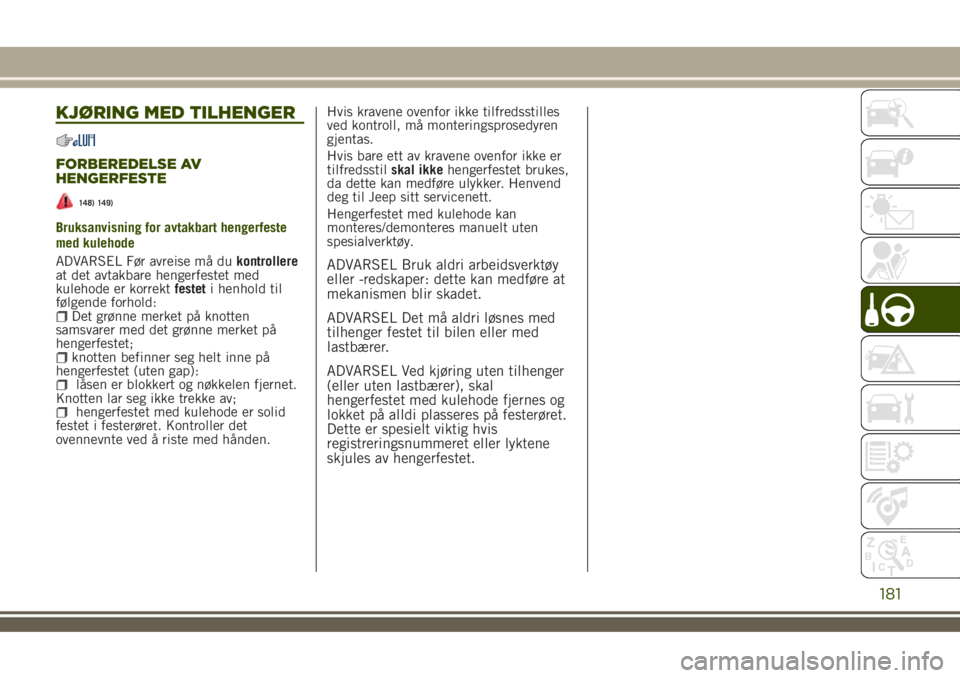

KJØRING MED TILHENGER
FORBEREDELSE AV
HENGERFESTE
148) 149)
Bruksanvisning for avtakbart hengerfeste
med kulehode
ADVARSEL Før avreise må dukontrollere
at det avtakbare hengerfestet med
kulehode er korrektfesteti henhold til
følgende forhold:
Det grønne merket på knotten
samsvarer med det grønne merket på
hengerfestet;
knotten befinner seg helt inne på
hengerfestet (uten gap):
låsen er blokkert og nøkkelen fjernet.
Knotten lar seg ikke trekke av;
hengerfestet med kulehode er solid
festet i festerøret. Kontroller det
ovennevnte ved å riste med hånden.Hvis kravene ovenfor ikke tilfredsstilles
ved kontroll, må monteringsprosedyren
gjentas.
Hvis bare ett av kravene ovenfor ikke er
tilfredsstilskal ikkehengerfestet brukes,
da dette kan medføre ulykker. Henvend
deg til Jeep sitt servicenett.
Hengerfestet med kulehode kan
monteres/demonteres manuelt uten
spesialverktøy.
ADVARSEL Bruk aldri arbeidsverktøy
eller -redskaper: dette kan medføre at
mekanismen blir skadet.
ADVARSEL Det må aldri løsnes med
tilhenger festet til bilen eller med
lastbærer.
ADVARSEL Ved kjøring uten tilhenger
(eller uten lastbærer), skal
hengerfestet med kulehode fjernes og
lokket på alldi plasseres på festerøret.
Dette er spesielt viktig hvis
registreringsnummeret eller lyktene
skjules av hengerfestet.
181

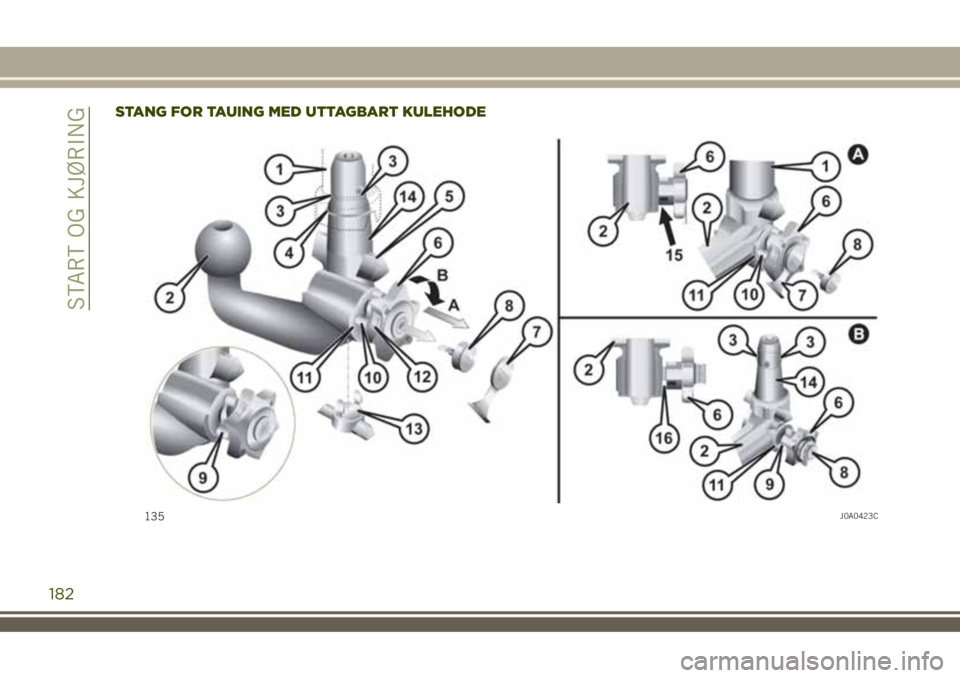

STANG FOR TAUING MED UTTAGBART KULEHODE
135J0A0423C
182
START OG KJØRING
