2018 JEEP RENEGADE ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

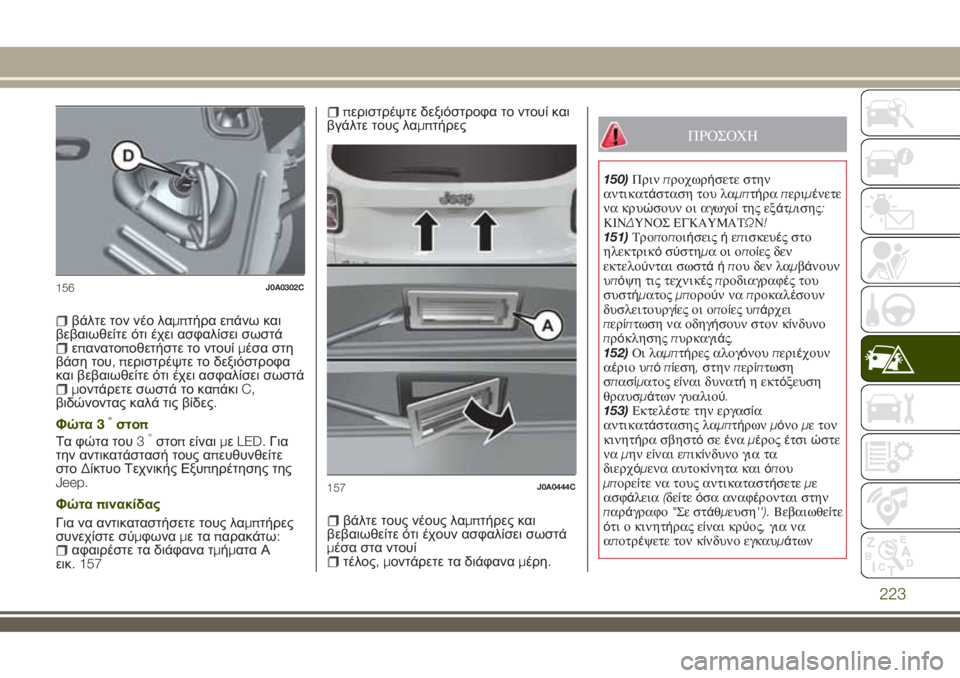

βάλτε τον νέο λαμπτήρα επάνω και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
επανατοποθετήστε το ντουίμέσα στη
βάση του,περιστρέψτε το δεξιόστροφα
και βεβαιωθείτε ότι έχει ασφαλίσει σωστά
μοντάρετε σωστά το καπάκιC,
βιδώνοντας καλά τις βίδες.
Φώτα3
°στοπ
Τα φώτα του3°στοπείναιμεLED.Για
την αντικατάστασή τους απευθυνθείτε
στοΔίκτυο Τεχνικής Εξυπηρέτησης της
Jeep.
Φώταπινακίδας
Για να αντικαταστήσετε τους λαμπτήρες
συνεχίστε σύμφωναμεταπαρακάτω:
αφαιρέστε τα διάφανα τμήματα Α
εικ. 157
περιστρέψτε δεξιόστροφα το ντουί και
βγάλτε τους λαμπτήρες
βάλτε τους νέους λαμπτήρες και
βεβαιωθείτε ότι έχουν ασφαλίσει σωστά
μέσα στα ντουί
τέλος,μοντάρετε τα διάφαναμέρη.
ΠΡΟΣΟΧΗ
150)Πρινπροχωρήσετε στην
αντικατάσταση του λαμπτήραπεριμένετε
να κρυώσουν οι αγωγοίτης εξάτμισης:
ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ!
151)Τροποποιήσειςήεπισκευές στο
ηλεκτρικόσύστημαοιοποίες δεν
εκτελούνται σωστάήπου δεν λαμβάνουν
υπόψη τις τεχνικέςπροδιαγραφές του
συστήματοςμπορούνναπροκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησηςπυρκαγιάς.
152)Οι λαμπτήρες αλογόνουπεριέχουν
αέριο υπόπίεση,στηνπερίπτωση
σπασίματος είναι δυνατήη εκτόξευση
θραυσμάτων γυαλιού.
153)Εκτελέστε την εργασία
αντικατάστασης λαμπτήρωνμόνομε τον
κινητήρα σβηστόσεέναμέροςέτσιώστε
ναμην είναι επ
ικίνδυνο για τα
διερχόμενα αυτοκίνητα καιόπου
μπορείτε να τους αντικαταστήσετεμε
ασφάλεια(δείτεόσα αναφέρονται στην
παράγραφο"Σε στάθμευση'').Βεβαιωθείτε
ότι ο κινητήρας είναι κρύος,για να
αποτρέψετε τον κίνδυνο εγκαυμάτων
156J0A0302C
157J0A0444C
223

Σημείωση
76)Όταν χειρίζεστε λαμπτήρες αλογόνου
θαπρέπει να τις ακουμπάτεμόνο απότο
μεταλλικότμήμα.Ακουμπώντας το
διαφανέςτμήμα του λαμπτήραμετα
δάχτυλα σαςμπορείναμειωθείηένταση
του φωτόςπου εκπέμπεται και ακόμανα
επηρεάσει δυσμενώςτηδιάρκεια ζωής
τουίδιου του λαμπτήρα.Στηνπερ
ίπτωση
τυχαίας επαφήςτρίψτε το γλόμπομεένα
πανίβρεγμένο σε οινόπνευμα και αφήστε
να στεγνώσει.

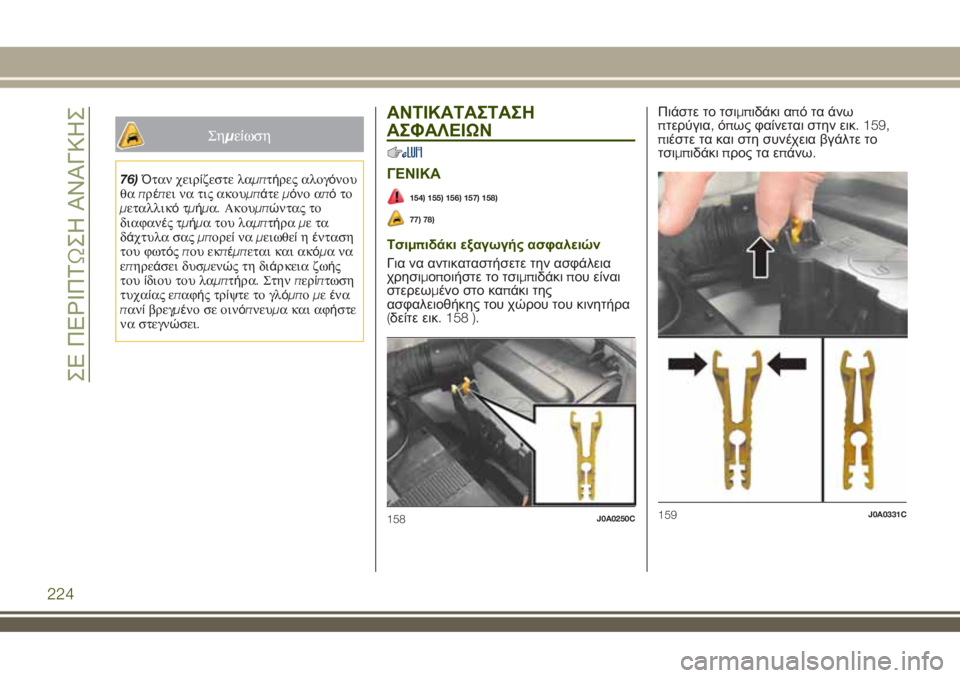

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
154) 155) 156) 157) 158)
77) 78)
Τσιμπιδάκι εξαγωγής ασφαλειών
Για να αντικαταστήσετε την ασφάλεια
χρησιμοποιήστε το τσιμπιδάκιπου είναι
στερεωμένο στο καπάκι της
ασφαλειοθήκης του χώρου του κινητήρα
(δείτε εικ. 158 ).Πιάστε το τσιμπιδάκι απόταάνω
πτερύγια,όπως φαίνεται στην εικ. 159,
πιέστε τα και στη συνέχεια βγάλτε το
τσιμπιδάκιπρος τα επάνω.
158J0A0250C159J0A0331C
224
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Το τσιμπιδάκι έχει δύο διαφορετικά άκρα
και κατάλληλα σχεδιασμένα(δείτε
εικ. 160 )για την αφαίρεση διαφορετικών
τύπων ασφαλειώνπου υπάρχουν στο
αυτοκίνητο:
A: MINI fuseB: J-CASE fuse.
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε
τέσσερις ασφαλειοθήκεςπου βρίσκονται
στον χώρο του κινητήρα,κάτω απότο
ταμπλό των οργάνων καιμέσα στο
πορτμπαγκάζ.
ΕκδόσειςLPG
Τα εξαρτήματα του συστήματοςLPG
προστατεύονται από ειδικές ασφάλειες.
Σεπερίπτωση αντικατάστασης
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςJeep.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
Η ασφαλειοθήκη βρίσκεται στοπλάι της
μπαταρίας εικ. 161.
160J0A0686C161J0A0117C
225

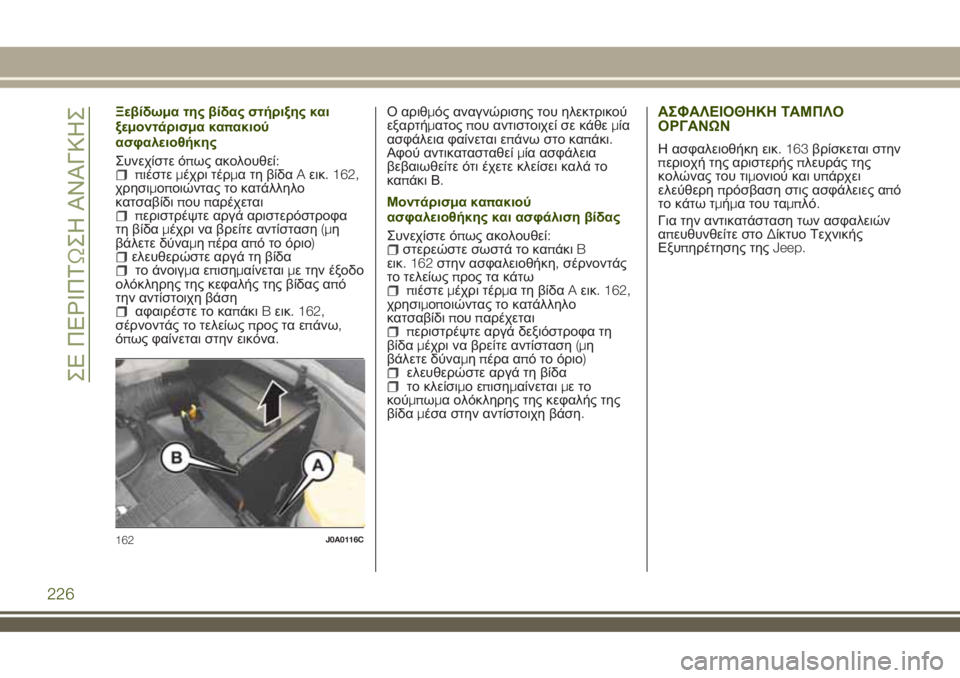

Ξεβίδωμα της βίδας στήριξης και
ξεμοντάρισμακαπακιού
ασφαλειοθήκης
Συνεχίστε όπως ακολουθεί:
πιέστεμέχρι τέρμα τη βίδαAεικ. 162,
χρησιμοποιώντας το κατάλληλο
κατσαβίδιπουπαρέχεται
περιστρέψτε αργά αριστερόστροφα
τη βίδαμέχρι να βρείτε αντίσταση(μη
βάλετε δύναμηπέρα από το όριο)
ελευθερώστε αργά τη βίδατο άνοιγμαεπισημαίνεταιμε την έξοδο
ολόκληρης της κεφαλής της βίδας από
την αντίστοιχη βάση
αφαιρέστε το καπάκιBεικ. 162,
σέρνοντάς το τελείωςπρος τα επάνω,
όπως φαίνεται στην εικόνα.Ο αριθμός αναγνώρισης του ηλεκτρικού
εξαρτήματοςπου αντιστοιχεί σε κάθεμία
ασφάλεια φαίνεται επάνω στο καπάκι.
Αφού αντικατασταθείμία ασφάλεια
βεβαιωθείτε ότι έχετε κλείσει καλά το
καπάκι Β.
Μοντάρισμακαπακιού
ασφαλειοθήκης και ασφάλιση βίδας
Συνεχίστε όπως ακολουθεί:
στερεώστε σωστά το καπάκιB
εικ. 162στην ασφαλειοθήκη,σέρνοντάς
το τελείωςπρος τα κάτω
πιέστεμέχρι τέρμα τη βίδαAεικ. 162,
χρησιμοποιώντας το κατάλληλο
κατσαβίδιπουπαρέχεται
περιστρέψτε αργά δεξιόστροφα τη
βίδαμέχρι να βρείτε αντίσταση(μη
βάλετε δύναμηπέρα από το όριο)
ελευθερώστε αργά τη βίδατο κλείσιμοεπισημαίνεταιμετο
κούμπωμα ολόκληρης της κεφαλής της
βίδαμέσα στην αντίστοιχη βάση.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ
ΟΡΓΑΝΩΝ
Η ασφαλειοθήκη εικ. 163βρίσκεται στην
περιοχή της αριστερήςπλευράς της
κολώνας του τιμονιού και υπάρχει
ελεύθερηπρόσβαση στις ασφάλειες από
το κάτω τμήμα του ταμπλό.
Για την αντικατάσταση των ασφαλειών
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςJeep.
162J0A0116C
226
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΣΦΑΛΕΙΟΘΗΚΕΣ ΠΟΡΤΜΠΑΓΚΑΖ
Για να φτάσετε στις ασφάλειες
χρησιμοποιήστε τη διάταξηAεικ. 164και
στη συνέχεια αφαιρέστε τοπορτάκιB.
163J0A0114C
164J0A0295C
227

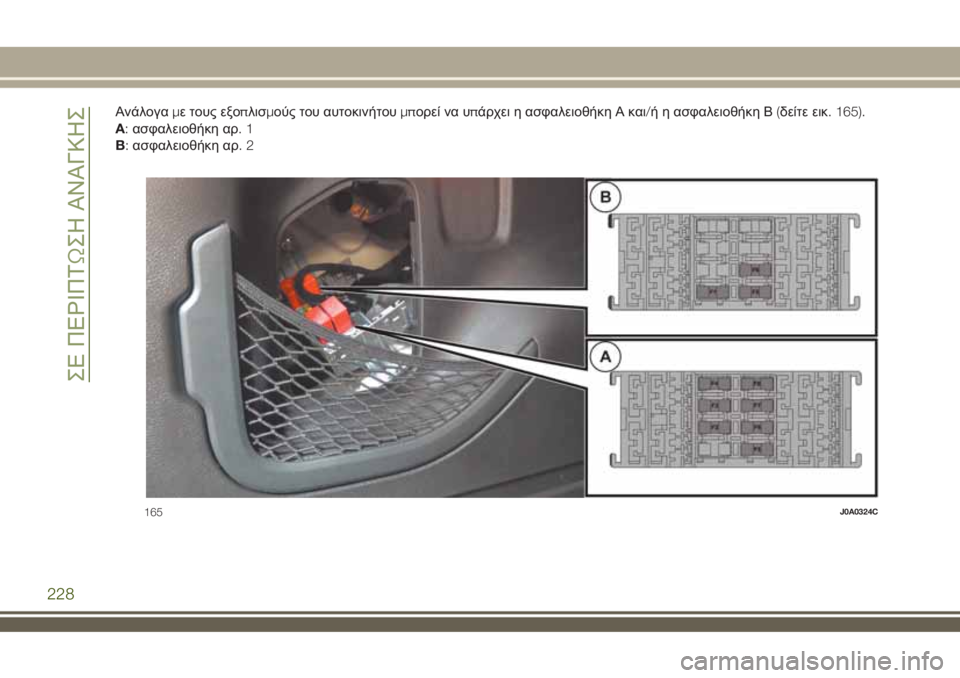

Ανάλογαμε τους εξοπλισμούς του αυτοκινήτουμπορεί να υπάρχει η ασφαλειοθήκη Α και/ή η ασφαλειοθήκη Β(δείτε εικ. 165).
A:ασφαλειοθήκη αρ.1
B:ασφαλειοθήκη αρ.2
165J0A0324C
228
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑεικ. 161
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Κόρνα(κλάξον) F10 15
Τροφοδοσίαπριζών ρεύματοςπορτμπαγκάζF18 20
ΔιαθέσιμοF30 –
Εξωτερικοί θερμαινόμενοι καθρέφτεςF88 7,5
Πίσω θερμαινόμενο τζάμιF89 30
229

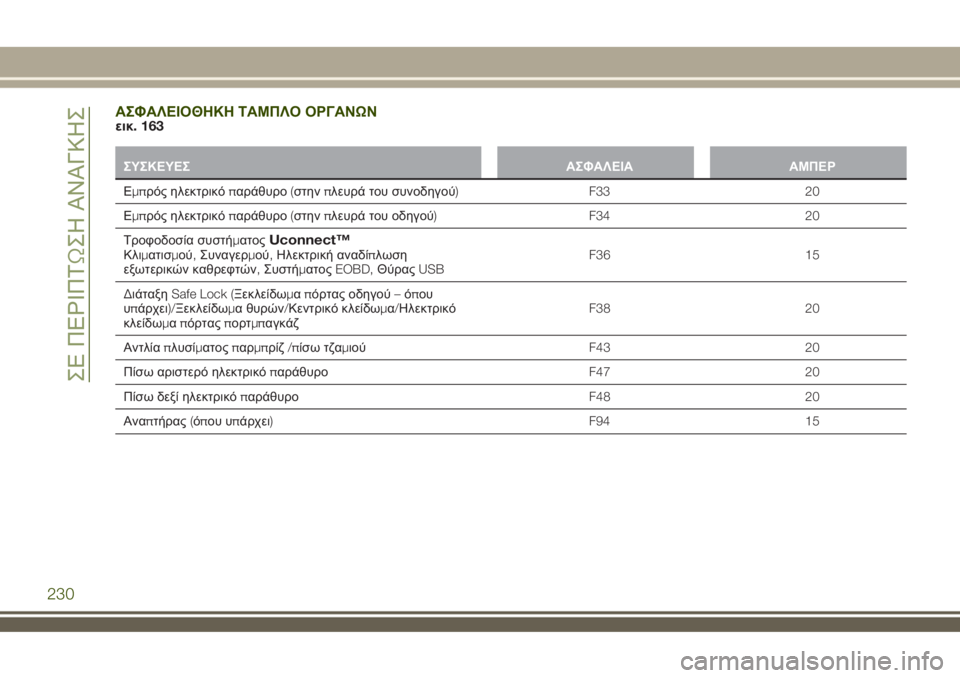

ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝεικ. 163
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του συνοδηγού) F33 20
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του οδηγού) F34 20
Τροφοδοσία συστήματος
Uconnect™Κλιματισμού,Συναγερμού,Ηλεκτρική αναδίπλωση
εξωτερικών καθρεφτών,ΣυστήματοςEOBD,ΘύραςUSBF36 15
ΔιάταξηSafe Lock (Ξεκλείδωμαπόρτας οδηγού–όπου
υπάρχει)/Ξεκλείδωμα θυρών/Κεντρικό κλείδωμα/Ηλεκτρικό
κλείδωμαπόρταςπορτμπαγκάζF38 20
Αντλίαπλυσίματοςπαρμπρίζ/πίσω τζαμιούF43 20
Πίσω αριστερό ηλεκτρικόπαράθυροF47 20
Πίσω δεξί ηλεκτρικόπαράθυροF48 20
Αναπτήρας(όπου υπάρχει) F94 15
230
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
