2018 JEEP RENEGADE ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

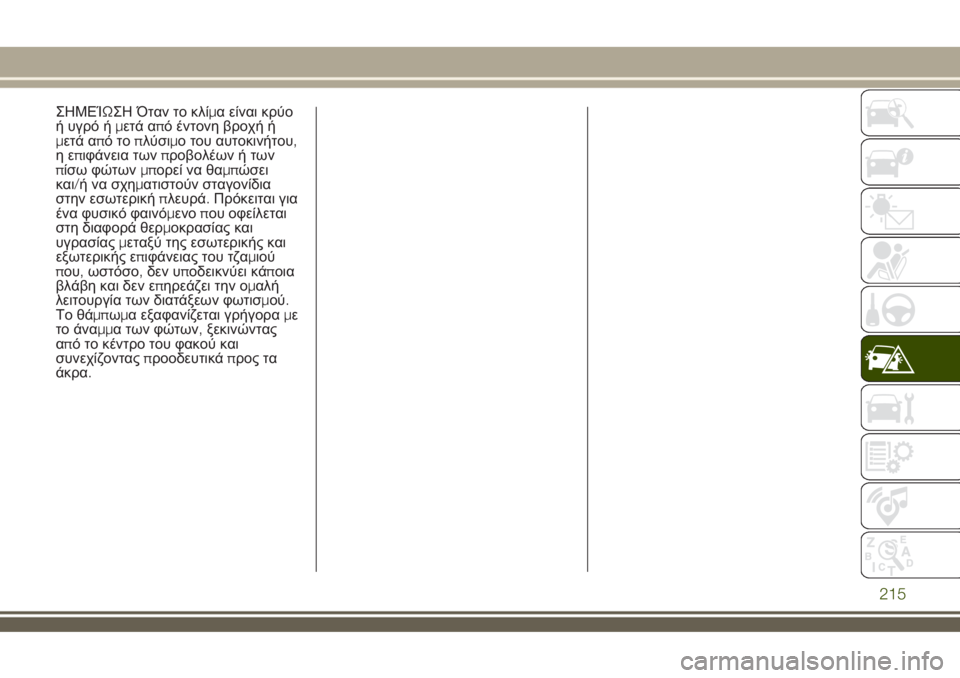

ΣΗΜΕΊΩΣΗ Όταν το κλίμα είναι κρύο
ή υγρό ήμετά από έντονη βροχή ή
μετά απότοπλύσιμο του αυτοκινήτου,
ηεπιφάνεια τωνπροβολέων ή των
πίσω φώτωνμπορεί να θαμπώσει
και/ήνασχηματιστούν σταγονίδια
στην εσωτερικήπλευρά.Πρόκειται για
ένα φυσικό φαινόμενοπου οφείλεται
στη διαφορά θερμοκρασίας και
υγρασίαςμεταξύ της εσωτερικής και
εξωτερικής επιφάνειας του τζαμιού
που,ωστόσο,δεν υποδεικνύει κάποια
βλάβη και δεν επηρεάζει την ομαλή
λειτουργία των διατάξεων φωτισμού.
Το θάμπωμα εξαφανίζεται γρήγοραμε
το άναμμα των φώτων,ξεκινώντας
από το κέντρο του φακού και
συνεχίζονταςπροοδευτικάπρος τα
άκρα.
215

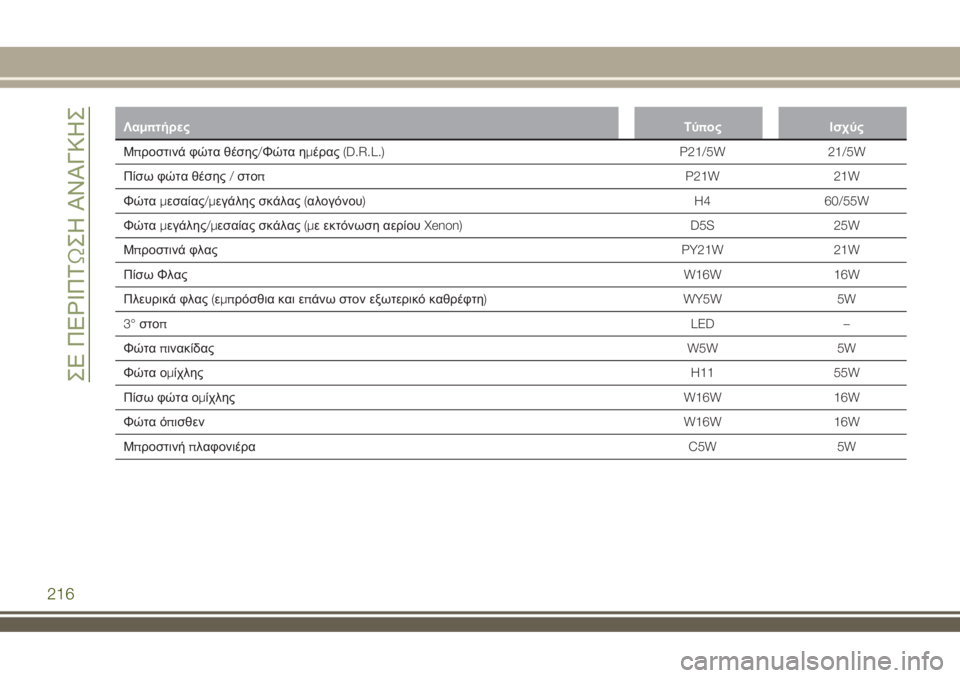

ΛαμπτήρεςΤύπος Ισχύς
Μπροστινά φώτα θέσης/Φώτα ημέρας(D.R.L.) P21/5W 21/5W
Πίσω φώτα θέσης/στοπP21W 21W
Φώταμεσαίας/μεγάλης σκάλας(αλογόνου) H4 60/55W
Φώταμεγάλης/μεσαίας σκάλας(με εκτόνωση αερίουXenon) D5S 25W
Μπροστινά φλαςPY21W 21W
Πίσω ΦλαςW16W 16W
Πλευρικά φλας(εμπρόσθια και επάνω στον εξωτερικό καθρέφτη) WY5W 5W
3°στοπLED –
ΦώταπινακίδαςW5W 5W
Φώτα ομίχληςH11 55W
Πίσω φώτα ομίχληςW16W 16W
Φώτα όπισθενW16W 16W
ΜπροστινήπλαφονιέραC5W 5W
216
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

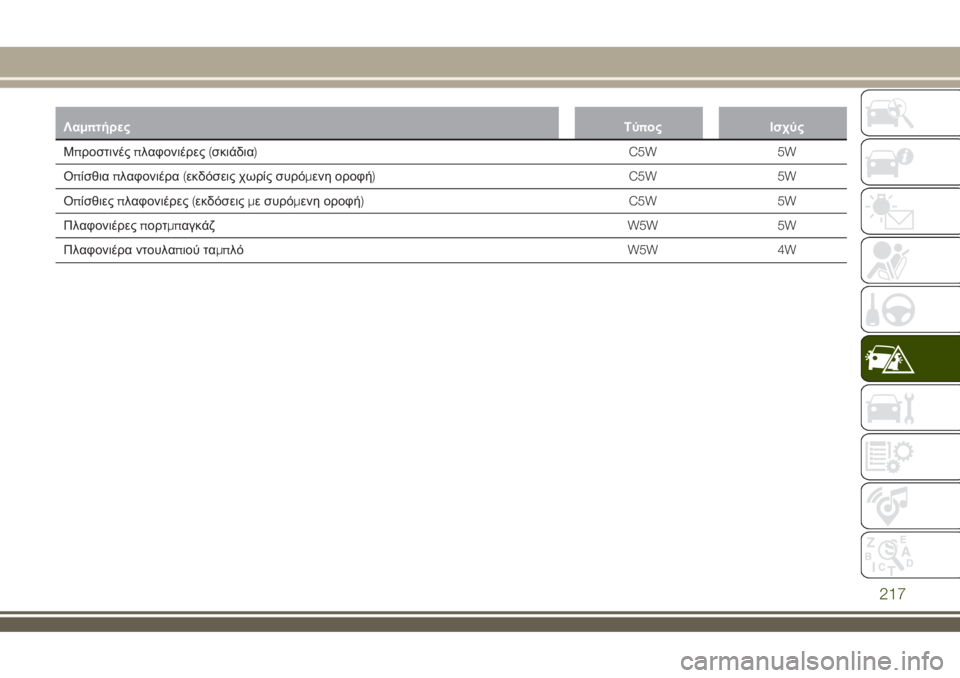

ΛαμπτήρεςΤύπος Ισχύς
Μπροστινέςπλαφονιέρες(σκιάδια) C5W 5W
Οπίσθιαπλαφονιέρα(εκδόσεις χωρίς συρόμενη οροφή) C5W 5W
Οπίσθιεςπλαφονιέρες(εκδόσειςμε συρόμενη οροφή) C5W 5W
ΠλαφονιέρεςπορτμπαγκάζW5W 5W
Πλαφονιέρα ντουλαπιού ταμπλόW5W 4W
217

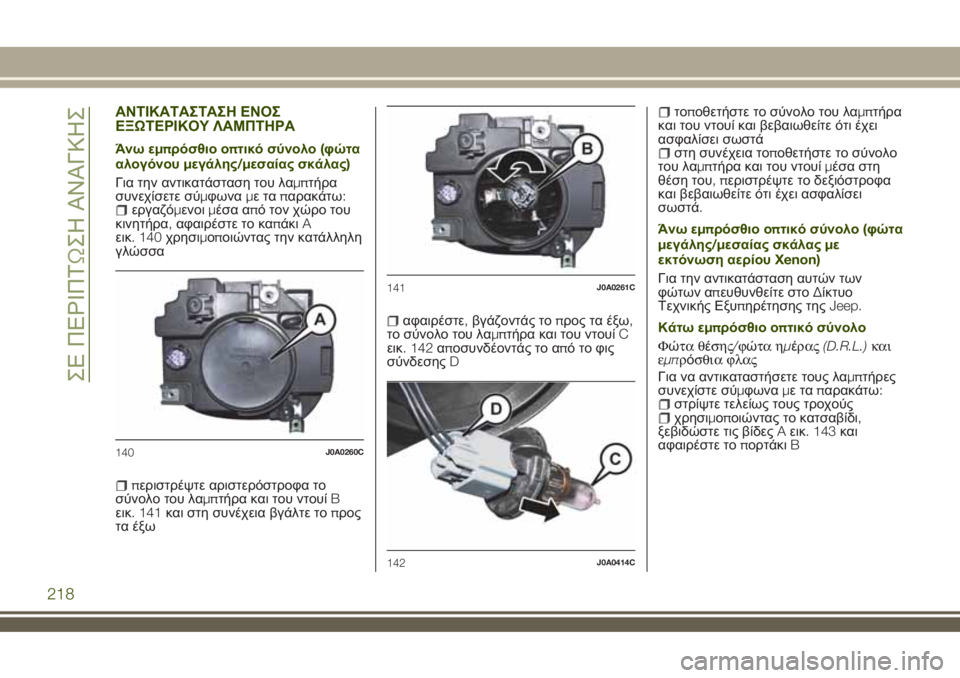

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
Άνω εμπρόσθιο οπτικό σύνολο(φώτα
αλογόνουμεγάλης/μεσαίας σκάλας)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
εργαζόμενοιμέσα από τον χώρο του
κινητήρα,αφαιρέστε το καπάκιA
εικ. 140χρησιμοποιώντας την κατάλληλη
γλώσσα
περιστρέψτε αριστερόστροφα το
σύνολο του λαμπτήρα και του ντουίB
εικ. 141και στη συνέχεια βγάλτε τοπρος
τα έξω
αφαιρέστε,βγάζοντάς τοπρος τα έξω,
το σύνολο του λαμπτήρα και του ντουίC
εικ. 142αποσυνδέοντάς το απότοφις
σύνδεσηςD
τοποθετήστε το σύνολο του λαμπτήρα
και του ντουί και βεβαιωθείτε ότι έχει
ασφαλίσει σωστά
στη συνέχεια τοποθετήστε το σύνολο
του λαμπτήρα και του ντουίμέσα στη
θέση του,περιστρέψτε το δεξιόστροφα
και βεβαιωθείτε ότι έχει ασφαλίσει
σωστά.
Άνω εμπρόσθιο οπτικό σύνολο(φώτα
μεγάλης/μεσαίας σκάλαςμε
εκτόνωση αερίουXenon)
Για την αντικατάσταση αυτών των
φώτων απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςJeep.
Κάτω εμπρόσθιο οπτικό σύνολο
Φώτα θέσης/φώτα ημέρας(D.R.L.)και
εμπρόσθια φλας
Για να αντικαταστήσετε τους λαμπτήρες
συνεχίστε σύμφωναμεταπαρακάτω:
στρίψτε τελείως τους τροχούςχρησιμοποιώντας το κατσαβίδι,
ξεβιδώστε τις βίδεςAεικ. 143και
αφαιρέστε τοπορτάκιB
140J0A0260C
141J0A0261C
142J0A0414C
218
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

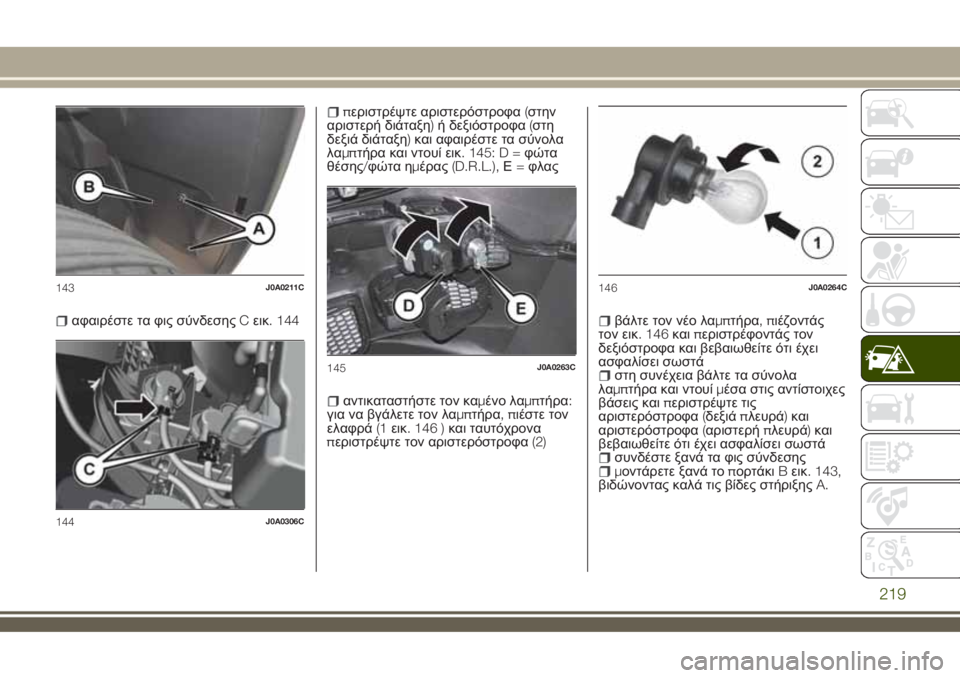

αφαιρέστε τα φις σύνδεσηςCεικ. 144
περιστρέψτε αριστερόστροφα(στην
αριστερή διάταξη)ή δεξιόστροφα(στη
δεξιά διάταξη)και αφαιρέστε τα σύνολα
λαμπτήρα και ντουί εικ.145:D=φώτα
θέσης/φώτα ημέρας(D.R.L.),Ε=φλας
αντικαταστήστε τον καμένο λαμπτήρα:
για να βγάλετε τον λαμπτήρα,πιέστε τον
ελαφρά(1εικ. 146 )και ταυτόχρονα
περιστρέψτε τον αριστερόστροφα(2)
βάλτε τον νέο λαμπτήρα,πιέζοντάς
τον εικ. 146καιπεριστρέφοντάς τον
δεξιόστροφα και βεβαιωθείτε ότι έχει
ασφαλίσει σωστά
στη συνέχεια βάλτε τα σύνολα
λαμπτήρα και ντουίμέσα στις αντίστοιχες
βάσεις καιπεριστρέψτε τις
αριστερόστροφα(δεξιάπλευρά)και
αριστερόστροφα(αριστερήπλευρά)και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
συνδέστε ξανά τα φις σύνδεσηςμοντάρετε ξανά τοπορτάκιBεικ. 143,
βιδώνοντας καλά τις βίδες στήριξηςA.
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
219

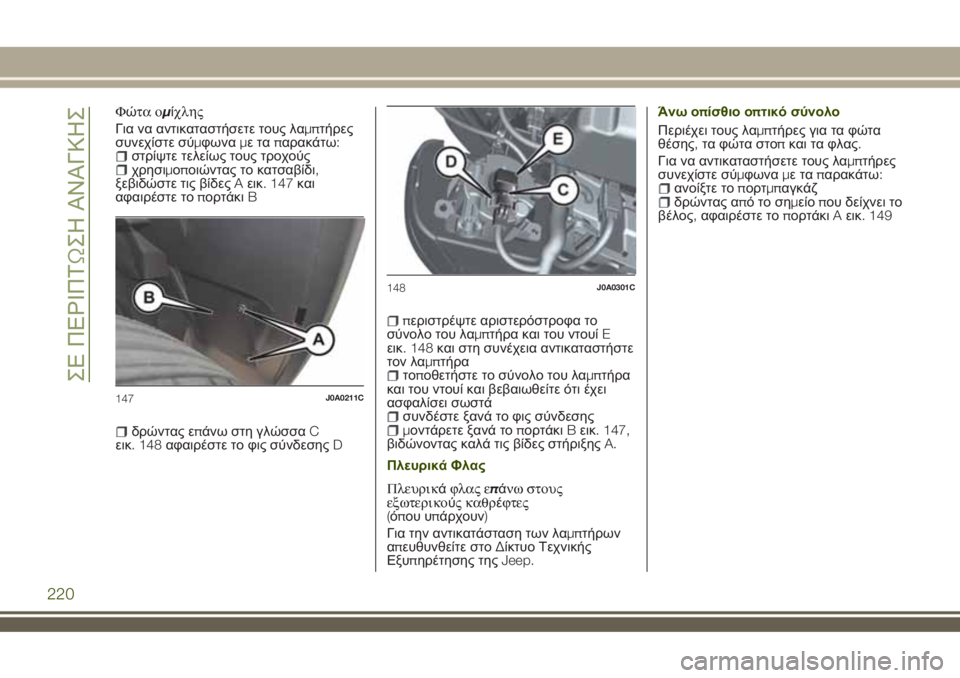

Φώτα ομίχλης
Για να αντικαταστήσετε τους λαμπτήρες
συνεχίστε σύμφωναμεταπαρακάτω:
στρίψτε τελείως τους τροχούςχρησιμοποιώντας το κατσαβίδι,
ξεβιδώστε τις βίδεςAεικ. 147και
αφαιρέστε τοπορτάκιB
δρώντας επάνω στη γλώσσαC
εικ. 148αφαιρέστε το φις σύνδεσηςD
περιστρέψτε αριστερόστροφα το
σύνολο του λαμπτήρα και του ντουίE
εικ. 148και στη συνέχεια αντικαταστήστε
τον λαμπτήρα
τοποθετήστε το σύνολο του λαμπτήρα
και του ντουί και βεβαιωθείτε ότι έχει
ασφαλίσει σωστά
συνδέστε ξανά το φις σύνδεσηςμοντάρετε ξανά τοπορτάκιBεικ. 147,
βιδώνοντας καλά τις βίδες στήριξηςA.
Πλευρικά Φλας
Πλευρικάφλας επάνω στους
εξωτερικούς καθρέφτες
(όπου υπάρχουν)
Για την αντικατάσταση των λαμπτήρων
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςJeep.Άνω οπίσθιο οπτικό σύνολο
Περιέχει τους λαμπτήρες για τα φώτα
θέσης,τα φώτα στοπκαι τα φλας.
Για να αντικαταστήσετε τους λαμπτήρες
συνεχίστε σύμφωναμεταπαρακάτω:
ανοίξτε τοπορτμπαγκάζδρώντας απότοσημείοπου δείχνει το
βέλος,αφαιρέστε τοπορτάκιAεικ. 149
147J0A0211C
148J0A0301C
220
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

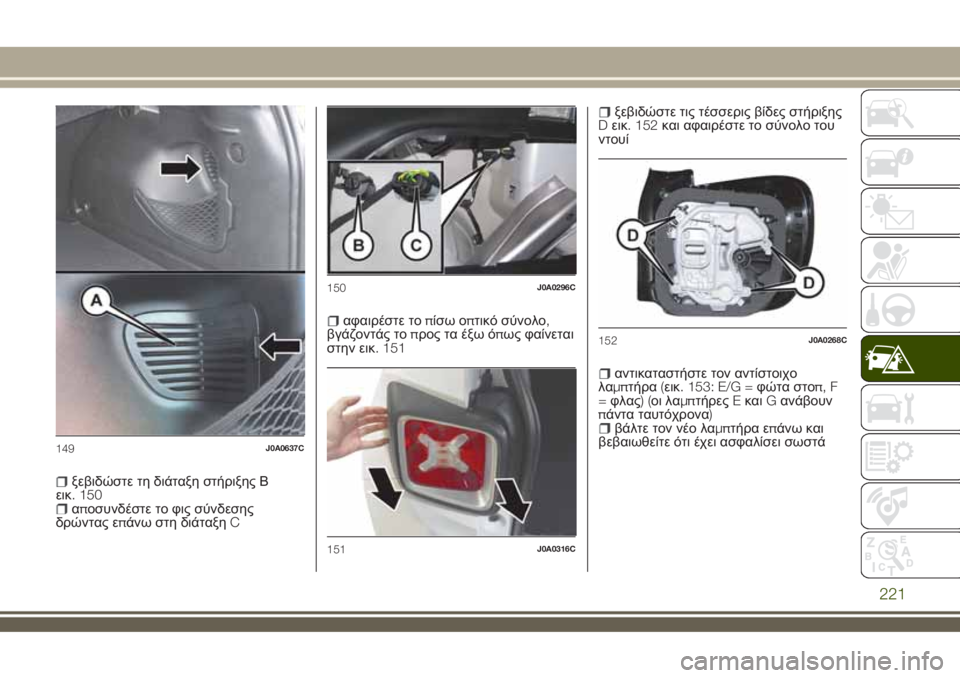

ξεβιδώστε τη διάταξη στήριξης Β
εικ. 150
αποσυνδέστε το φις σύνδεσης
δρώντας επάνω στη διάταξηC
αφαιρέστε τοπίσω οπτικό σύνολο,
βγάζοντάς τοπρος τα έξω όπως φαίνεται
στην εικ. 151
ξεβιδώστε τις τέσσερις βίδες στήριξης
Dεικ. 152και αφαιρέστε το σύνολο του
ντουί
αντικαταστήστε τον αντίστοιχο
λαμπτήρα(εικ. 153: E/G =φώτα στοπ, F
=φλας)(οι λαμπτήρεςEκαιGανάβουν
πάντα ταυτόχρονα)
βάλτε τον νέο λαμπτήρα επάνω και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
149J0A0637C
150J0A0296C
151J0A0316C
152J0A0268C
221

μοντάρετε ξανά σωστά το σύνολο του
ντουί επάνω στο οπίσθιο οπτικό σύνολο,
βιδώνοντας καλά τις τέσσερις βίδες
στήριξης
επανατοποθετήστε το οπίσθιο οπτικό
σύνολο επάνω στο αυτοκίνητο
βιδώστε καλά τη διάταξη στήριξης του
οπίσθιου οπτικού συνόλου και συνδέστε
ξανά το φις σύνδεσης
μοντάρετε ξανά τοπορτάκιAεικ. 149,
και βεβαιωθείτε ότι έκλεισε σωστά
τέλος,κλείστε τηνπόρτα του

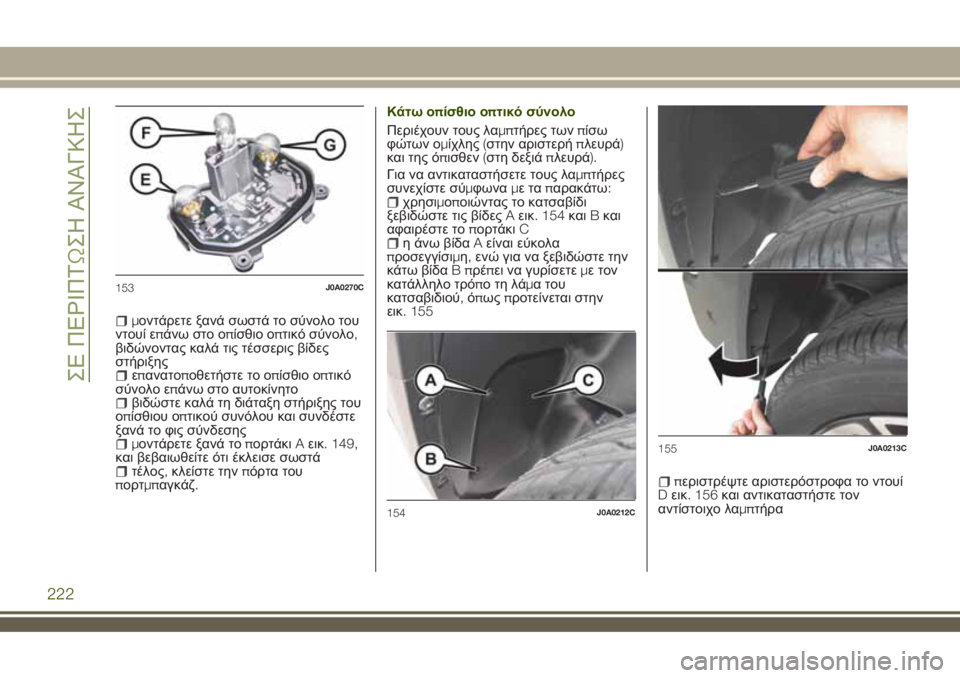

πορτμπαγκάζ.Κάτω οπίσθιο οπτικό σύνολο
Περιέχουν τους λαμπτήρες τωνπίσω
φώτων ομίχλης(στην αριστερήπλευρά)
και της όπισθεν(στη δεξιάπλευρά).
Για να αντικαταστήσετε τους λαμπτήρες
συνεχίστε σύμφωναμεταπαρακάτω:
χρησιμοποιώντας το κατσαβίδι
ξεβιδώστε τις βίδεςAεικ. 154καιBκαι
αφαιρέστε τοπορτάκιC
η άνω βίδαAείναι εύκολα
προσεγγίσιμη,ενώ για να ξεβιδώστε την
κάτω βίδαBπρέπει να γυρίσετεμε τον
κατάλληλο τρόποτηλάμα του
κατσαβιδιού,όπωςπροτείνεται στην
εικ. 155
περιστρέψτε αριστερόστροφα το ντουί
Dεικ. 156και αντικαταστήστε τον
αντίστοιχο λαμπτήρα
153J0A0270C
154J0A0212C
155J0A0213C
222
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
