2018 JEEP COMPASS Instructieboek (in Dutch)

Gebruik van sleepogen
Uw voertuig is uitgerust met een sleepoog dat
kan worden gebruikt voor het slepen van een
voertuig met pech.
Bij gebruik van een sleepoog, volg de instruc-
ties "Voorzorgsmaatregelen gebruik sleepoog"
en "Slepen van een auto met pech" in dit
hoofdstuk.Voorzorgsmaatregelen gebruik sleepoogLET OP!
•Het sleepoog mag alleen worden gebruikt
bij noodgevallen onderweg. Gebruik een
geschikt middel in overeenstemming met
de regelgeving (een metalen stang of een
touw) om het voertuig op de weg te ver-
plaatsen en gereed te maken voor trans-
port met een afsleepwagen.
• Het sleepoog mag niet worden gebruikt
om het voertuig van de weg te slepen of
op plekken met obstakels.
• Gebruik de sleepogen niet voor het aan-
koppelen aan een afsleepwagen of om
het voertuig op de weg te slepen.
•
Gebruik het sleepoog niet om een vastzit-
tende de auto los te trekken. Raadpleeg
de paragraaf "Een vastzittende auto weer
vrijkrijgen" voor meer informatie.
• Raadpleeg de paragraaf "Slepen van een
auto met pech" voor meer gedetailleerde
instructies. Als deze richtlijnen niet wor-
den opgevolgd, kan schade aan de auto
ontstaan.
WAARSCHUWING!
Blijf op afstand van auto's die gesleept
worden.
• Gebruik geen ketting met een sleepoog.
Kettingen kunnen breken, met ernstig of
zelfs dodelijk letsel tot gevolg.
• Gebruik geen sleepband met sleepoog.
Sleepbanden kunnen breken of losra-
ken, met ernstig of dodelijk letsel als
gevolg.
Sleepoog
Waarschuwingslabel sleepoog
247

WAARSCHUWING!
• Het niet op de juiste wijze gebruiken van
het sleepoog kan ertoe leiden dat com-
ponenten breken, wat ernstig of zelfs
dodelijk letsel tot gevolg hebben.
Sleepoog monteren
Sleepoog vóór
De aansluiting voor het sleepoog vóór bevindt
zich achter een klep op de voorbumperbe-
schermer.
Om het sleepoog te plaatsen opent u de klep
met een autosleutel of smalle schroeven-
draaier, en leidt u het sleepoog door de aan-
sluiting.
Steek het platte uiteinde van de krikhendel
door het sleepoog en draai deze vast. Raad-
pleeg de paragraaf "Opkrikken en wiel verwis-
selen" in dit hoofdstuk voor meer informatie.
Het sleepoog moet volledig aanliggen tegen
de bevestigingssteun door het onderste voor-
bumperpaneel. Als het sleepoog niet goed
aan de bevestigingsbeugel is bevestigd, mag
u het voertuig niet slepen.Sleepoog achter
De aansluiting voor het sleepoog achter be-
vindt zich achter een klep op de bumperbe-
schermer rechtsachter.
Om het sleepoog te plaatsen opent u de klep
met een autosleutel of smalle schroeven-
draaier, en leidt u het sleepoog door de aan-
sluiting.
Steek het platte uiteinde van de krikhendel
door het sleepoog en draai het vast. Het
sleepoog moet volledig aanliggen tegen de
bevestigingssteun door het onderste achter-
bumperpaneel. Als het sleepoog niet goed
aan de bevestigingsbeugel is bevestigd, mag
u het voertuig niet slepen.
UITGEBREID ONGELUK-
KENRESPONSSYSTEEM
(EARS)
Deze auto is uitgerust van een uitgebreid
ongelukkenresponssysteem.
Raadpleeg de paragraaf "Beveiligingssystemen
voor inzittenden" in het hoofdstuk "Veiligheid"
voor meer informatie over de functie uitgebreid
ongelukkenresponssysteem (EARS).
EVENT DATA RECORDER
(EDR)
Deze auto is uitgerust met een Event Data
Recorder (EDR). Het belangrijkste doel van
de EDR is het registreren van gegevens die
helpen om te begrijpen hoe voertuigsystemen
zich gedragen bij bepaalde aanrijdingen of
bijna-aanrijdingen, zoals de activering van
een airbag of een botsing tegen een obstakel.
Raadpleeg de paragraaf "Beveiligingssyste-
men voor inzittenden" in het hoofdstuk "Vei-
ligheid" voor meer informatie over de Event
Data Recorder (EDR).
IN GEVAL VAN NOOD/PECH
248

SERVICE EN ONDERHOUD
GEPLAND ONDERHOUD......250
1.4-liter benzinemotor...........250
2.4-liter benzinemotor...........254
Dieselmotoren................258
MOTORCOMPARTIMENT......263
1.4-liter motor................263
2.4-liter motor................264
2.0-liter dieselmotor............265
1.6-liter dieselmotor............266
Oliepeil controleren............267
Ruitensproeiervloeistof bijvullen.....267
Onderhoudsvrije accu...........267
DEALERSERVICE...........268
Onderhoud van de airconditioning. . . .268
Wisserbladen................269
Koelsysteem.................269
Remsysteem.................270
Handgeschakelde versnellingsbak — indien
aanwezig...................271
Automatische versnellingsbak......271
HET VOERTUIG OMHOOG TE
BRENGEN.................272
BANDEN..................272
Banden — Algemene informatie.....272Type banden.................277
Reservewielen — indien aanwezig. . . .278
Sneeuwkettingen
(tractiehulpmiddelen)...........279
Aanbevelingen voor het rouleren
van banden.................280
INTERIEUR................281
Stoelen en bekleding............281
Kunststof- en gelakte onderdelen. . . .282
Lederen onderdelen.............283
Ruitoppervlakken..............283
SERVICE EN ONDERHOUD
249

GEPLAND ONDERHOUD
1.4-liter benzinemotor
De geplande onderhoudsbeurten in deze
handleiding moeten op de aangeduide tijd-
stippen of kilometerstanden worden uitge-
voerd om uw garantie te behouden en opti-
male betrouwbaarheid en prestaties van het
voertuig te garanderen. Bij veeleisend ge-
bruik, bijvoorbeeld door het rijden in stoffige
omgevingen of veel korte ritten, is mogelijk
meer onderhoud vereist. Laat ook telkens
inspectie en onderhoud uitvoeren wanneer u
een defect vermoedt.
• Ververs de olie van uw auto vaker als u de
auto gedurende langere tijd gebruikt als
terreinwagen.
• Onder geen beding mogen de intervalter-
mijnen voor olieverversing groter zijn dan
15.000 km (9.000 mijl) of 12 maanden,
afhankelijk van wat eerst komt.Eenmaal per maand of voor een lange rit
• Oliepeil controleren.
• Niveau van de ruitensproeiervloeistof con-
troleren.
• Controleer de bandenspanning en let op
ongewone slijtage of beschadigingen. Rou-
leer banden bij de eerste tekenen van on-
gelijkmatige slijtage, zelfs voordat de indi-
cator voor olie verversen gaat branden.
• Controleer de vloeistofniveaus van het koel-
vloeistofreservoir en de hoofdremcilinder
en vul indien nodig vloeistof bij.
• De werking van alle lampen binnen en
buiten controleren.
Bij elke olieverversing
• Olie verversen en filter vervangen.
• Banden rouleren.Rouleer de banden bij de
eerste tekenen van ongelijkmatige slijtage,
zelfs voordat de indicator voor olie verversen
gaat branden.• Accu controleren, indien nodig klemmen
reinigen en vastdraaien.
• Remblokken, remschoenen, rotoren, rem-
trommels, slangen en handrem controle-
ren.
• Bescherming en slangen van motorkoelsys-
teem controleren.
• Uitlaatsysteem inspecteren.
• Luchtfilter controleren bij gebruik in een
stoffige omgeving of bij off-road-gebruik.
Raadpleeg het onderhoudsschema op de
volgende pagina voor de vereiste
onderhoudsintervallen.
LET OP!
Als noodzakelijk onderhoud achterwege
wordt gelaten, kan dit leiden tot schade
aan uw auto.
SERVICE EN ONDERHOUD
250

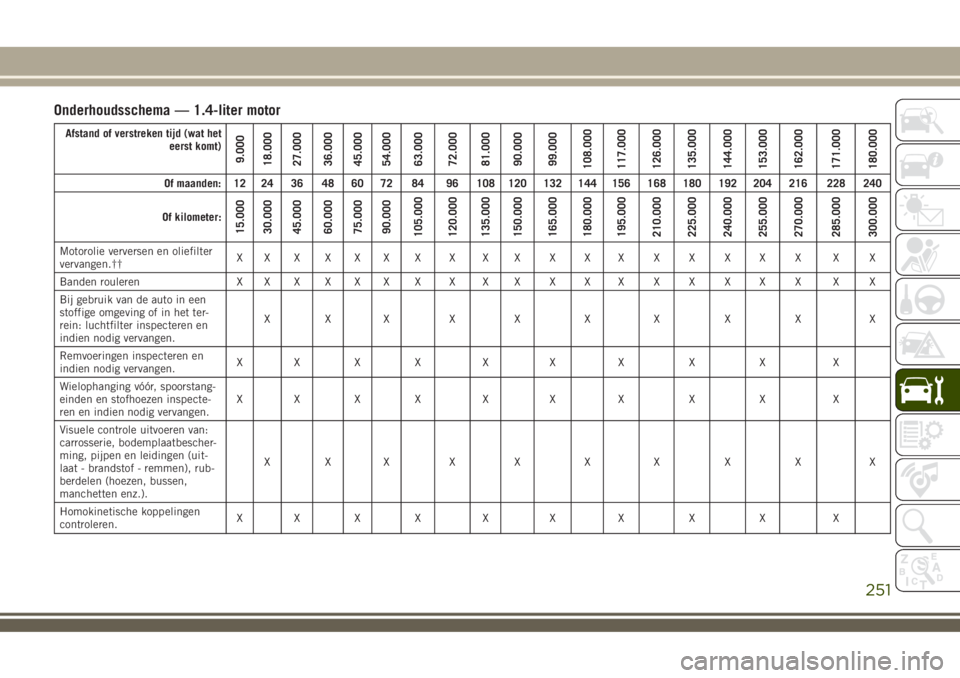

Onderhoudsschema — 1.4-liter motor
Afstand of verstreken tijd (wat het
eerst komt)
9.000
18.000
27.000
36.000
45.000
54.000
63.000
72.000
81.000
90.000
99.000
108.000
117.000
126.000
135.000
144.000
153.000
162.000
171.000
180.000
Of maanden: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Of kilometer:
15.000
30.000
45.000
60.000
75.000
90.000
105.000
120.000
135.000
150.000
165.000
180.000
195.000
210.000
225.000
240.000
255.000
270.000
285.000
300.000
Motorolie verversen en oliefilter
vervangen.††XX X X X X X X X X X X X X X X X X X X
Banden rouleren X X X X X X X X X X X X X X X X X X X X
Bij gebruik van de auto in een
stoffige omgeving of in het ter-
rein: luchtfilter inspecteren en
indien nodig vervangen.XXX X X X X X X X
Remvoeringen inspecteren en
indien nodig vervangen.XXXXXXXXX X
Wielophanging vóór, spoorstang-
einden en stofhoezen inspecte-
ren en indien nodig vervangen.XXXXXXXXX X
Visuele controle uitvoeren van:
carrosserie, bodemplaatbescher-
ming, pijpen en leidingen (uit-
laat - brandstof - remmen), rub-
berdelen (hoezen, bussen,
manchetten enz.).XXX X X X X X X X
Homokinetische koppelingen
controleren.XXXXXXXXX X
251

Afstand of verstreken tijd (wat het
eerst komt)
9.000
18.000
27.000
36.000
45.000
54.000
63.000
72.000
81.000
90.000
99.000
108.000
117.000
126.000
135.000
144.000
153.000
162.000
171.000
180.000
Of maanden: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Of kilometer:
15.000
30.000
45.000
60.000
75.000
90.000
105.000
120.000
135.000
150.000
165.000
180.000
195.000
210.000
225.000
240.000
255.000
270.000
285.000
300.000
Remvloeistof om de 24 maanden
verversen bij gebruik van DOT
4-remvloeistof. *XXX X X X X X X X
Luchtfilter van motor vervangen.
(○)XX X X X
Airconditioning-/
interieurluchtfilter vervangen.XXXXXXXXX X
Bougies vervangen (1.4-liter mo-
toren). **XXX X X X X X X X
Koelsysteem doorspoelen en
koelvloeistof verversen na
10 jaar of 240.000 km
(150.000 mijl), afhankelijk van
wat eerst komt.XX
PCV-klep controleren en indien
nodig vervangen.†X
Visuele controle uitvoeren van de
conditie van de hulpaandrijfrie-
m(en) (***)XX
Spanning van de hulpaandrijf-
riem controleren (uitvoeringen
zonder automatische spanner)
(***)XX
SERVICE EN ONDERHOUD
252

Afstand of verstreken tijd (wat het
eerst komt)
9.000
18.000
27.000
36.000
45.000
54.000
63.000
72.000
81.000
90.000
99.000
108.000
117.000
126.000
135.000
144.000
153.000
162.000
171.000
180.000
Of maanden: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Of kilometer:
15.000
30.000
45.000
60.000
75.000
90.000
105.000
120.000
135.000
150.000
165.000
180.000
195.000
210.000
225.000
240.000
255.000
270.000
285.000
300.000
Visuele controle uitvoeren van de
conditie van de distributieriem
(1.4-liter benzinemotoren) (***)XX
Hulpaandrijfriem(en) vervangen
(***)XX
Distributieriem vervangen (1.4-
liter benzinemotoren) (***)XX
* Het verversingsinterval van remvloeistof
wordt uitgedrukt in tijd, niet in kilometers.
** Om voor de 1.4 liter-motor de juiste wer-
king te garanderen en ernstige schade aan de
motor te voorkomen, is het van essentieel
belang om als volgt te werk te gaan: gebruik
alleen bougies die specifiek gecertificeerd
zijn voor deze motoren; alle bougies moeten
van hetzelfde merk en type zijn; houdt u
nauwkeurig aan de vervangingsintervallenvoor de bougies in het onderhoudsschema.
We raden u aan contact op te nemen met uw
erkende dealerbedrijf voor het vervangen van
de bougies.
*** Niet-stoffige gebieden: aanbevolen maxi-
male kilometerstand 120.000 km
(75.000 mijl). De riem moet om de 6 jaar
worden vervangen, ongeacht de afgelegde
afstand. Stoffige gebieden en/of zware om-
standigheden (koud klimaat, stadsverkeer,
langdurig stationair draaien): de aanbevolenmaximale afstand is 60.000 km
(37.500 mijl). De riem moet om de 4 jaar
worden vervangen, ongeacht de afgelegde
afstand.
(○) Als het voertuig wordt gebruikt in stoffige
omgevingen, moet dit filter om de
12.000 km (7.500 mijl) worden vervangen.
† Dit onderhoud wordt aanbevolen door de
fabrikant, maar is niet vereist om de emissie-
garantie te behouden.
253

WAARSCHUWING!
• U kunt ernstig letsel oplopen tijdens het
werken aan of bij een motorvoertuig.
Voer alleen werkzaamheden uit waarvan
u kennis hebt en waarvoor u over het
juiste gereedschap beschikt. Als u twij-
felt over uw kunde om een bepaalde
werkzaamheid uit te voeren, breng dan
uw auto naar een vakkundige monteur.
• Het niet correct inspecteren en onder-
houden van uw auto kan tot gevolg heb-
ben dat een onderdeel niet correct func-
tioneert, wat de rijeigenschappen en
prestaties nadelig beïnvloedt. Dit kan
een aanrijding tot gevolg hebben.
2.4-liter benzinemotor
Uw auto is uitgerust met een automatische
indicator voor olieverversing. De indicator
voor olieverversing herinnert u eraan dat uw
auto een onderhoudsbeurt nodig heeft.
Afhankelijk van de bedrijfsomstandigheden
van de motor wordt het bericht voor olie
verversen weergegeven in de instrumenten-
groep. Dit betekent dat uw auto een onder-houdsbeurt nodig heeft. Omstandigheden zo-
als frequente korte ritten en gebruik van de
trekhaak, zeer hoge of lage omgevingstempe-
raturen zijn van invloed op de weergave van
het bericht "Change Oil" (olie verversen) of
"Oil Change Required" (olieverversing ver-
eist). Bij zware bedrijfsomstandigheden kan
het bericht voor olie verversen al na 5600 km
(3500 mijl) gaan branden na de laatste reset.
Laat het onderhoud zo snel mogelijk, binnen
805 km (500 mijl), uitvoeren.
OPMERKING:
Onder geen beding mogen de intervaltermij-
nen voor olieverversing groter zijn dan
7,500 miles (12 000 km) of 12 maanden,
afhankelijk van wat eerst komt.
OPMERKING:
Het lampje voor olie verversen gaat niet bran-
den onder deze omstandigheden.
Eenmaal per maand of voor een lange rit:
• Oliepeil controleren.
• Niveau van de ruitensproeiervloeistof con-
troleren.• Bandenspanning controleren en kijken of
er sprake is van ongebruikelijke slijtage of
beschadigingen.
• Controleer de vloeistofniveaus van het koel-
vloeistofreservoir en het hoofdremcilinder-
reservoir en vul indien nodig vloeistof bij.
• De werking van alle lampen binnen en
buiten controleren.
Vereiste onderhoudsintervallen.
Bij iedere olieverversingsinterval, zoals aange-
geven door de indicator voor olie verversen:
Olie verversen en filter vervangen.
Accu controleren, indien nodig klemmen
reinigen en vastdraaien.
Remblokken, remschoenen, rotoren, rem-
trommels en slangen controleren.
Bescherming en slangen van motorkoelsys-
teem controleren.
Uitlaatsysteem inspecteren.
Luchtfilter controleren bij gebruik in een
stoffige omgeving of bij off road-gebruik.
Raadpleeg het onderhoudsschema op de vol-
gende pagina voor de vereiste
onderhoudsintervallen.
SERVICE EN ONDERHOUD
254
