2018 JEEP CHEROKEE Libretto Uso Manutenzione (in Italian)

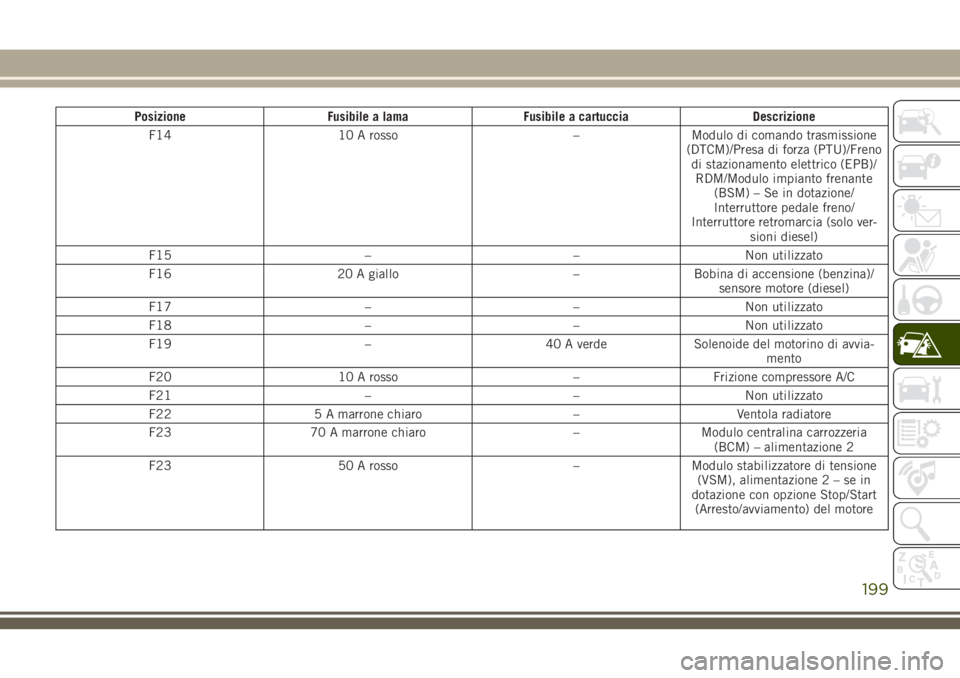

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F14 10 A rosso – Modulo di comando trasmissione
(DTCM)/Presa di forza (PTU)/Freno
di stazionamento elettrico (EPB)/
RDM/Modulo impianto frenante
(BSM) – Se in dotazione/
Interruttore pedale freno/
Interruttore retromarcia (solo ver-
sioni diesel)
F15 – – Non utilizzato
F16 20 A giallo – Bobina di accensione (benzina)/
sensore motore (diesel)
F17 – – Non utilizzato
F18 – – Non utilizzato
F19 – 40 A verde Solenoide del motorino di avvia-
mento
F20 10 A rosso – Frizione compressore A/C
F21 – – Non utilizzato
F22 5 A marrone chiaro – Ventola radiatore
F23 70 A marrone chiaro – Modulo centralina carrozzeria
(BCM) – alimentazione 2
F23 50 A rosso – Modulo stabilizzatore di tensione
(VSM), alimentazione2–sein
dotazione con opzione Stop/Start
(Arresto/avviamento) del motore
199

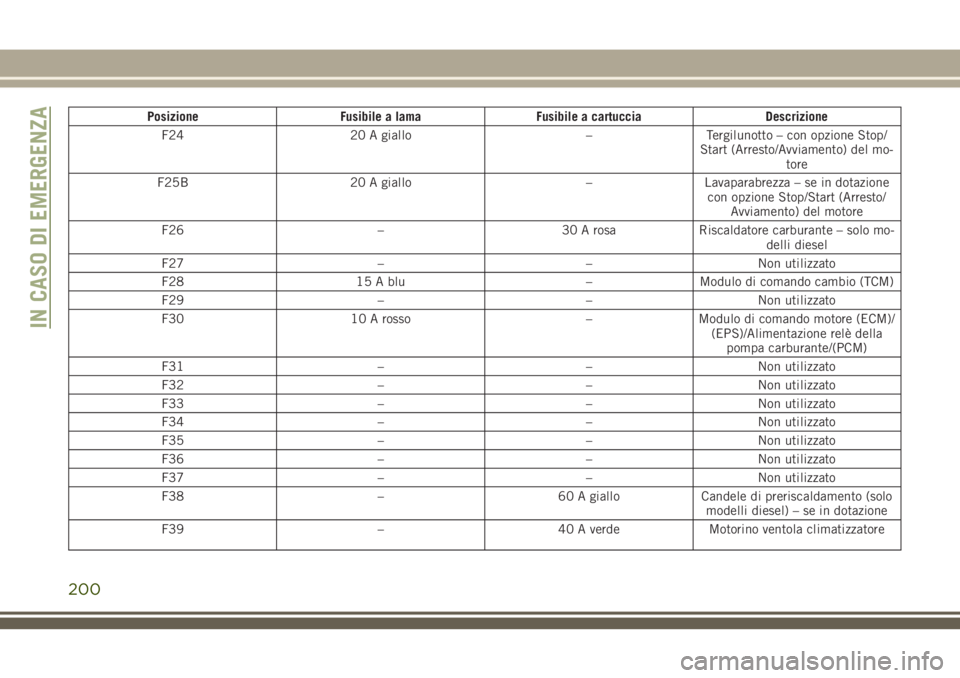

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F24 20 A giallo – Tergilunotto – con opzione Stop/
Start (Arresto/Avviamento) del mo-
tore
F25B 20 A giallo – Lavaparabrezza – se in dotazione
con opzione Stop/Start (Arresto/
Avviamento) del motore
F26 – 30 A rosa Riscaldatore carburante – solo mo-
delli diesel
F27 – – Non utilizzato
F28 15 A blu – Modulo di comando cambio (TCM)
F29 – – Non utilizzato
F30 10 A rosso – Modulo di comando motore (ECM)/
(EPS)/Alimentazione relè della
pompa carburante/(PCM)
F31 – – Non utilizzato
F32 – – Non utilizzato
F33 – – Non utilizzato
F34 – – Non utilizzato
F35 – – Non utilizzato
F36 – – Non utilizzato
F37 – – Non utilizzato
F38 – 60 A giallo Candele di preriscaldamento (solo
modelli diesel) – se in dotazione
F39 – 40 A verde Motorino ventola climatizzatore
IN CASO DI EMERGENZA
200

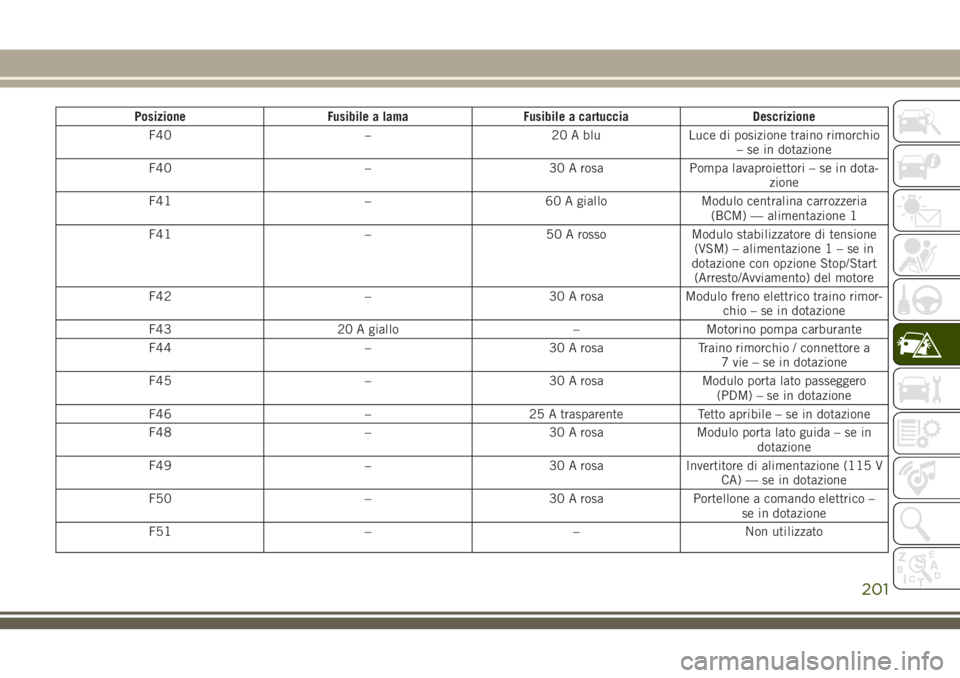

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F40 – 20 A blu Luce di posizione traino rimorchio
– se in dotazione
F40 – 30 A rosa Pompa lavaproiettori – se in dota-
zione
F41 – 60 A giallo Modulo centralina carrozzeria
(BCM) — alimentazione 1
F41 – 50 A rosso Modulo stabilizzatore di tensione
(VSM) – alimentazione1–sein
dotazione con opzione Stop/Start
(Arresto/Avviamento) del motore
F42 – 30 A rosa Modulo freno elettrico traino rimor-
chio – se in dotazione
F43 20 A giallo – Motorino pompa carburante
F44 – 30 A rosa Traino rimorchio / connettore a
7 vie – se in dotazione
F45 – 30 A rosa Modulo porta lato passeggero
(PDM) – se in dotazione
F46 – 25 A trasparente Tetto apribile – se in dotazione
F48 – 30 A rosa Modulo porta lato guida – se in
dotazione
F49 – 30 A rosa Invertitore di alimentazione (115 V
CA) — se in dotazione
F50 – 30 A rosa Portellone a comando elettrico –
se in dotazione
F51 – – Non utilizzato
201

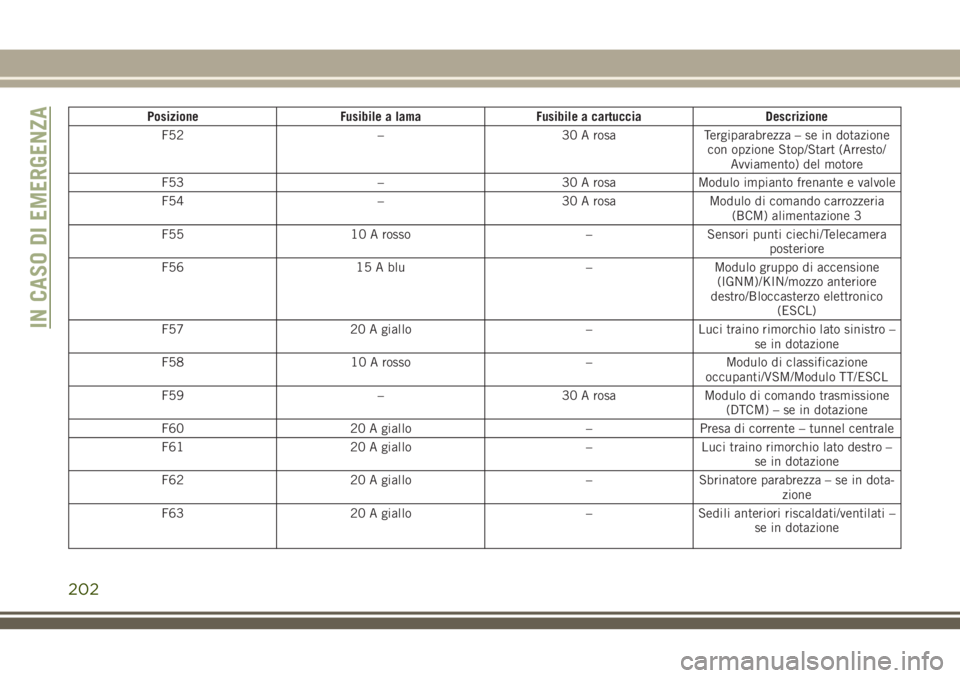

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F52 – 30 A rosa Tergiparabrezza – se in dotazione
con opzione Stop/Start (Arresto/
Avviamento) del motore
F53 – 30 A rosa Modulo impianto frenante e valvole
F54 – 30 A rosa Modulo di comando carrozzeria
(BCM) alimentazione 3
F55 10 A rosso – Sensori punti ciechi/Telecamera
posteriore
F56 15 A blu – Modulo gruppo di accensione
(IGNM)/KIN/mozzo anteriore
destro/Bloccasterzo elettronico
(ESCL)
F57 20 A giallo – Luci traino rimorchio lato sinistro –
se in dotazione
F58 10 A rosso – Modulo di classificazione
occupanti/VSM/Modulo TT/ESCL
F59 – 30 A rosa Modulo di comando trasmissione
(DTCM) – se in dotazione
F60 20 A giallo – Presa di corrente – tunnel centrale
F61 20 A giallo – Luci traino rimorchio lato destro –
se in dotazione
F62 20 A giallo – Sbrinatore parabrezza – se in dota-
zione
F63 20 A giallo – Sedili anteriori riscaldati/ventilati –
se in dotazione
IN CASO DI EMERGENZA
202

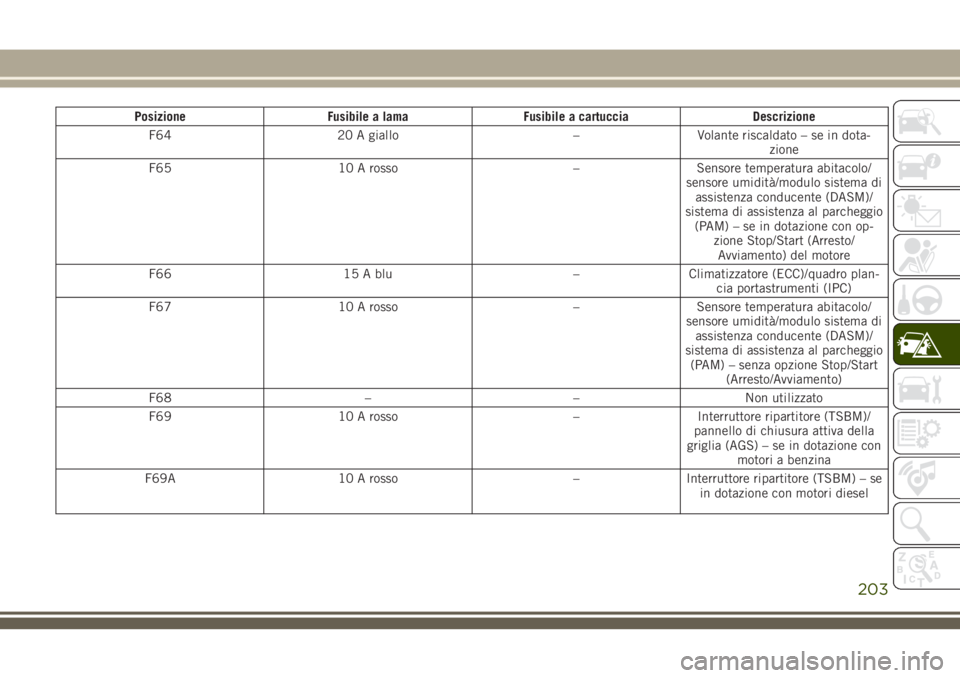

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F64 20 A giallo – Volante riscaldato – se in dota-
zione
F65 10 A rosso – Sensore temperatura abitacolo/
sensore umidità/modulo sistema di
assistenza conducente (DASM)/
sistema di assistenza al parcheggio
(PAM) – se in dotazione con op-
zione Stop/Start (Arresto/
Avviamento) del motore
F66 15 A blu – Climatizzatore (ECC)/quadro plan-
cia portastrumenti (IPC)
F67 10 A rosso – Sensore temperatura abitacolo/
sensore umidità/modulo sistema di
assistenza conducente (DASM)/
sistema di assistenza al parcheggio
(PAM) – senza opzione Stop/Start
(Arresto/Avviamento)
F68 – – Non utilizzato
F69 10 A rosso – Interruttore ripartitore (TSBM)/
pannello di chiusura attiva della
griglia (AGS) – se in dotazione con
motori a benzina
F69A 10 A rosso – Interruttore ripartitore (TSBM) – se
in dotazione con motori diesel
203

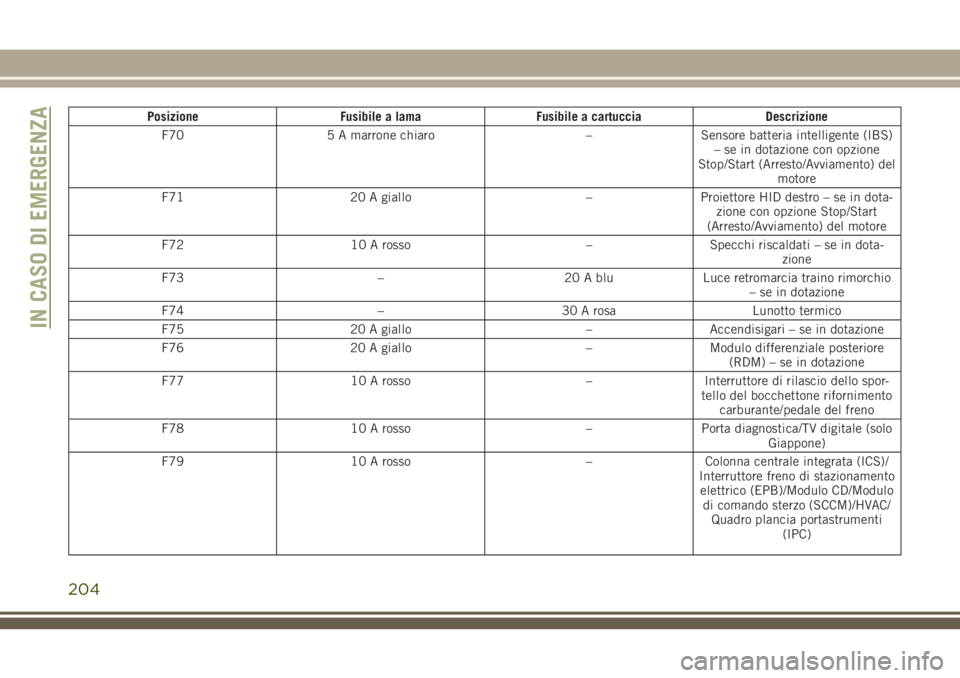

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F70 5 A marrone chiaro – Sensore batteria intelligente (IBS)
– se in dotazione con opzione
Stop/Start (Arresto/Avviamento) del
motore
F71 20 A giallo – Proiettore HID destro – se in dota-
zione con opzione Stop/Start
(Arresto/Avviamento) del motore
F72 10 A rosso – Specchi riscaldati – se in dota-
zione
F73 – 20 A blu Luce retromarcia traino rimorchio
– se in dotazione
F74 – 30 A rosa Lunotto termico
F75 20 A giallo – Accendisigari – se in dotazione
F76 20 A giallo – Modulo differenziale posteriore
(RDM) – se in dotazione
F77 10 A rosso – Interruttore di rilascio dello spor-
tello del bocchettone rifornimento
carburante/pedale del freno
F78 10 A rosso – Porta diagnostica/TV digitale (solo
Giappone)
F79 10 A rosso – Colonna centrale integrata (ICS)/
Interruttore freno di stazionamento
elettrico (EPB)/Modulo CD/Modulo
di comando sterzo (SCCM)/HVAC/
Quadro plancia portastrumenti
(IPC)
IN CASO DI EMERGENZA
204

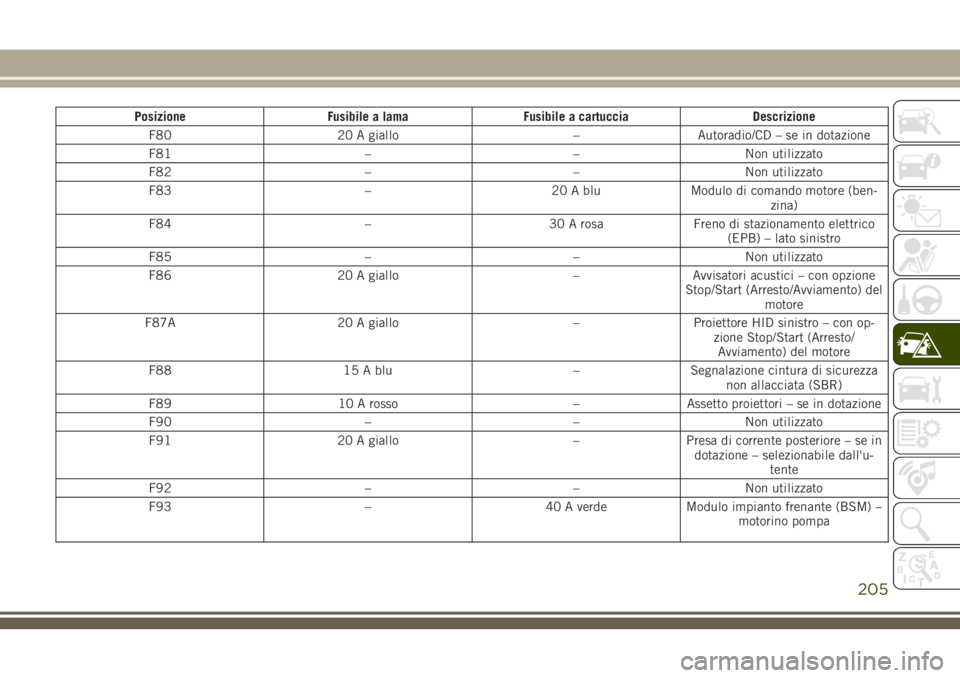

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F80 20 A giallo – Autoradio/CD – se in dotazione
F81 – – Non utilizzato
F82 – – Non utilizzato
F83 – 20 A blu Modulo di comando motore (ben-
zina)
F84 – 30 A rosa Freno di stazionamento elettrico
(EPB) – lato sinistro
F85 – – Non utilizzato
F86 20 A giallo – Avvisatori acustici – con opzione
Stop/Start (Arresto/Avviamento) del
motore
F87A 20 A giallo – Proiettore HID sinistro – con op-
zione Stop/Start (Arresto/
Avviamento) del motore
F88 15 A blu – Segnalazione cintura di sicurezza
non allacciata (SBR)
F89 10 A rosso – Assetto proiettori – se in dotazione
F90 – – Non utilizzato
F91 20 A giallo – Presa di corrente posteriore – se in
dotazione – selezionabile dall'u-
tente
F92 – – Non utilizzato
F93 – 40 A verde Modulo impianto frenante (BSM) –
motorino pompa
205

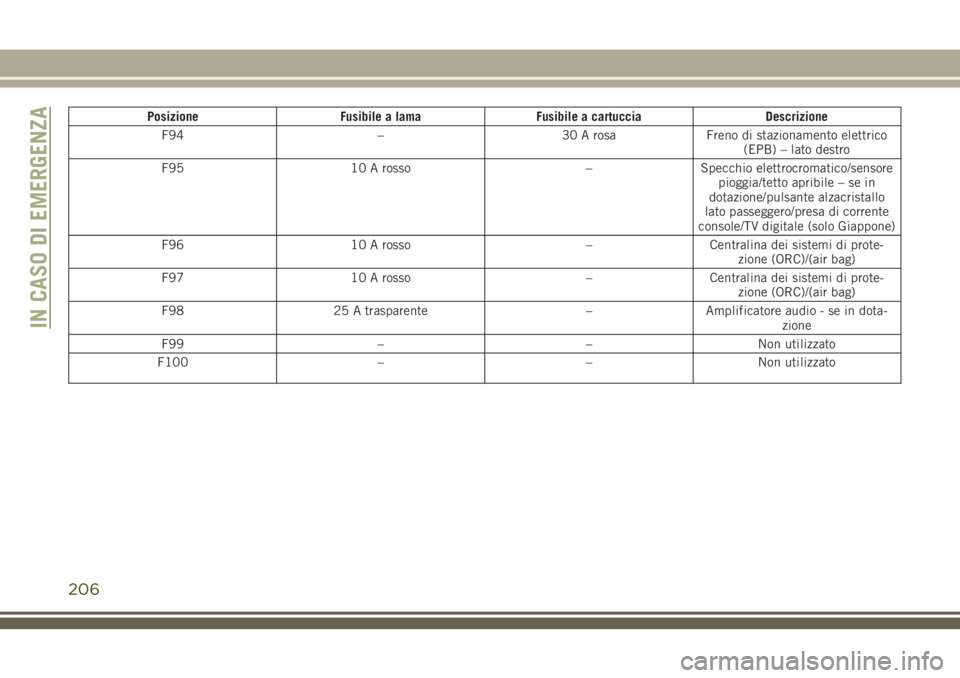

Posizione Fusibile a lama Fusibile a cartuccia Descrizione
F94 – 30 A rosa Freno di stazionamento elettrico
(EPB) – lato destro
F95 10 A rosso – Specchio elettrocromatico/sensore
pioggia/tetto apribile – se in
dotazione/pulsante alzacristallo
lato passeggero/presa di corrente
console/TV digitale (solo Giappone)
F96 10 A rosso – Centralina dei sistemi di prote-
zione (ORC)/(air bag)
F97 10 A rosso – Centralina dei sistemi di prote-
zione (ORC)/(air bag)
F98 25 A trasparente – Amplificatore audio - se in dota-
zione
F99 – – Non utilizzato
F100 – – Non utilizzato
IN CASO DI EMERGENZA
206
