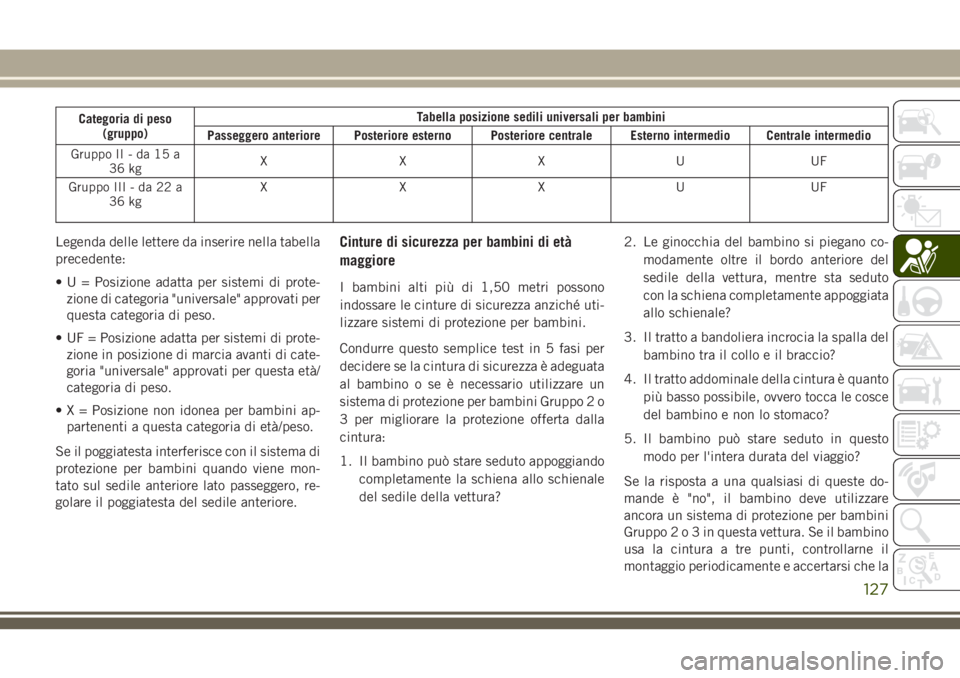

2018 JEEP CHEROKEE Libretto Uso Manutenzione (in Italian)

Categoria di peso
(gruppo)Tabella posizione sedili universali per bambini
Passeggero anteriore Posteriore esterno Posteriore centrale Esterno intermedio Centrale intermedio
Gruppo II - da 15 a
36 kgXXXUUF
Gruppo III - da 22 a
36 kgXXXUUF
Legenda delle lettere da inserire nella tabella
precedente:
• U = Posizione adatta per sistemi di prote-
zione di categoria "universale" approvati per
questa categoria di peso.
• UF = Posizione adatta per sistemi di prote-
zione in posizione di marcia avanti di cate-
goria "universale" approvati per questa età/
categoria di peso.
• X = Posizione non idonea per bambini ap-
partenenti a questa categoria di età/peso.
Se il poggiatesta interferisce con il sistema di
protezione per bambini quando viene mon-
tato sul sedile anteriore lato passeggero, re-
golare il poggiatesta del sedile anteriore.Cinture di sicurezza per bambini di età
maggiore
I bambini alti più di 1,50 metri possono
indossare le cinture di sicurezza anziché uti-
lizzare sistemi di protezione per bambini.
Condurre questo semplice test in 5 fasi per
decidere se la cintura di sicurezza è adeguata
al bambino o se è necessario utilizzare un
sistema di protezione per bambini Gruppo 2 o
3 per migliorare la protezione offerta dalla
cintura:
1. Il bambino può stare seduto appoggiando
completamente la schiena allo schienale
del sedile della vettura?2. Le ginocchia del bambino si piegano co-
modamente oltre il bordo anteriore del
sedile della vettura, mentre sta seduto
con la schiena completamente appoggiata
allo schienale?
3. Il tratto a bandoliera incrocia la spalla del
bambino tra il collo e il braccio?
4. Il tratto addominale della cintura è quanto
più basso possibile, ovvero tocca le cosce
del bambino e non lo stomaco?
5. Il bambino può stare seduto in questo
modo per l'intera durata del viaggio?
Se la risposta a una qualsiasi di queste do-
mande è "no", il bambino deve utilizzare
ancora un sistema di protezione per bambini
Gruppo2o3inquesta vettura. Se il bambino
usa la cintura a tre punti, controllarne il
montaggio periodicamente e accertarsi che la
127

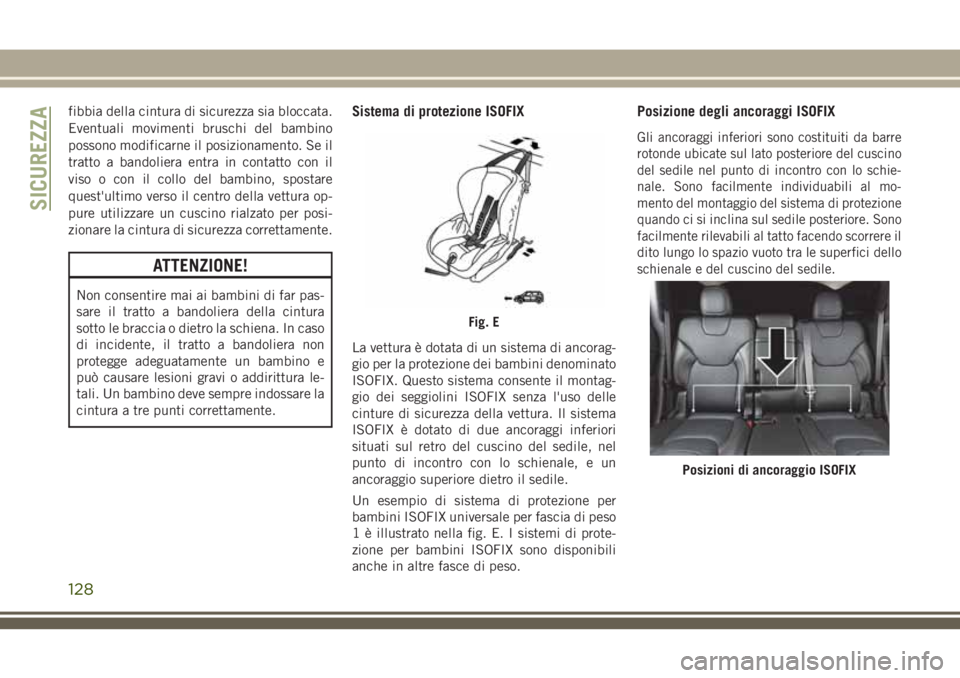

fibbia della cintura di sicurezza sia bloccata.
Eventuali movimenti bruschi del bambino
possono modificarne il posizionamento. Se il
tratto a bandoliera entra in contatto con il
viso o con il collo del bambino, spostare
quest'ultimo verso il centro della vettura op-
pure utilizzare un cuscino rialzato per posi-
zionare la cintura di sicurezza correttamente.
ATTENZIONE!
Non consentire mai ai bambini di far pas-
sare il tratto a bandoliera della cintura
sotto le braccia o dietro la schiena. In caso
di incidente, il tratto a bandoliera non
protegge adeguatamente un bambino e
può causare lesioni gravi o addirittura le-
tali. Un bambino deve sempre indossare la
cintura a tre punti correttamente.
Sistema di protezione ISOFIX
La vettura è dotata di un sistema di ancorag-
gio per la protezione dei bambini denominato
ISOFIX. Questo sistema consente il montag-
gio dei seggiolini ISOFIX senza l'uso delle
cinture di sicurezza della vettura. Il sistema
ISOFIX è dotato di due ancoraggi inferiori
situati sul retro del cuscino del sedile, nel
punto di incontro con lo schienale, e un
ancoraggio superiore dietro il sedile.
Un esempio di sistema di protezione per
bambini ISOFIX universale per fascia di peso
1 è illustrato nella fig. E. I sistemi di prote-
zione per bambini ISOFIX sono disponibili
anche in altre fasce di peso.
Posizione degli ancoraggi ISOFIX
Gli ancoraggi inferiori sono costituiti da barre
rotonde ubicate sul lato posteriore del cuscino
del sedile nel punto di incontro con lo schie-
nale. Sono facilmente individuabili al mo-
mento del montaggio del sistema di protezione
quando ci si inclina sul sedile posteriore. Sono
facilmente rilevabili al tatto facendo scorrere il
dito lungo lo spazio vuoto tra le superfici dello
schienale e del cuscino del sedile.
Fig. E
Posizioni di ancoraggio ISOFIX
SICUREZZA
128

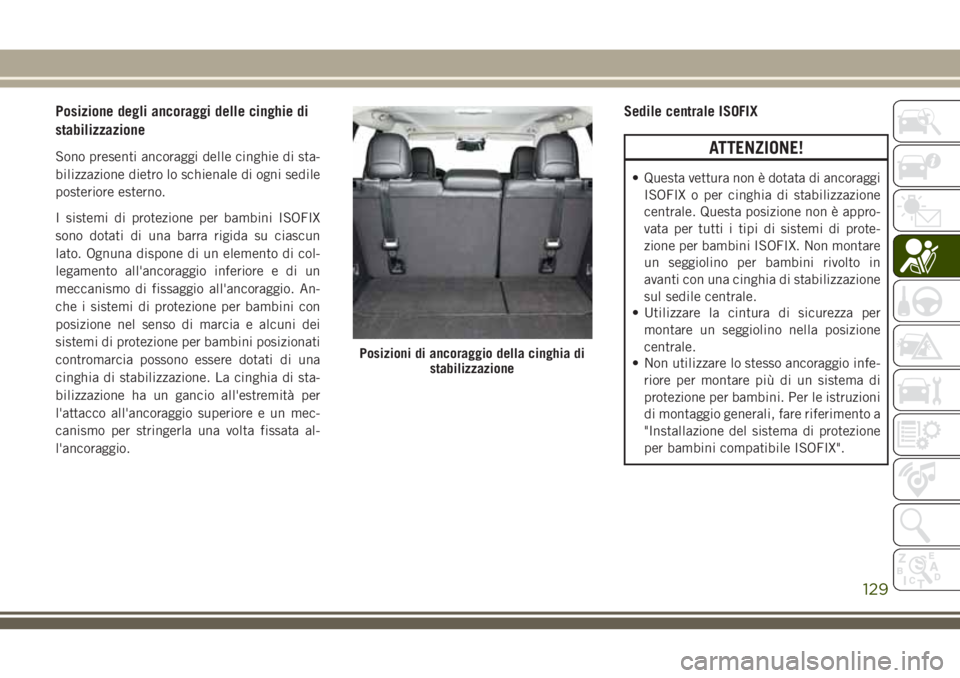

Posizione degli ancoraggi delle cinghie di
stabilizzazione
Sono presenti ancoraggi delle cinghie di sta-
bilizzazione dietro lo schienale di ogni sedile
posteriore esterno.
I sistemi di protezione per bambini ISOFIX
sono dotati di una barra rigida su ciascun
lato. Ognuna dispone di un elemento di col-
legamento all'ancoraggio inferiore e di un
meccanismo di fissaggio all'ancoraggio. An-
che i sistemi di protezione per bambini con
posizione nel senso di marcia e alcuni dei
sistemi di protezione per bambini posizionati
contromarcia possono essere dotati di una
cinghia di stabilizzazione. La cinghia di sta-
bilizzazione ha un gancio all'estremità per
l'attacco all'ancoraggio superiore e un mec-
canismo per stringerla una volta fissata al-
l'ancoraggio.
Sedile centrale ISOFIX
ATTENZIONE!
• Questa vettura non è dotata di ancoraggi
ISOFIX o per cinghia di stabilizzazione
centrale. Questa posizione non è appro-
vata per tutti i tipi di sistemi di prote-
zione per bambini ISOFIX. Non montare
un seggiolino per bambini rivolto in
avanti con una cinghia di stabilizzazione
sul sedile centrale.
• Utilizzare la cintura di sicurezza per
montare un seggiolino nella posizione
centrale.
• Non utilizzare lo stesso ancoraggio infe-
riore per montare più di un sistema di
protezione per bambini. Per le istruzioni
di montaggio generali, fare riferimento a
"Installazione del sistema di protezione
per bambini compatibile ISOFIX".
Posizioni di ancoraggio della cinghia di
stabilizzazione
129

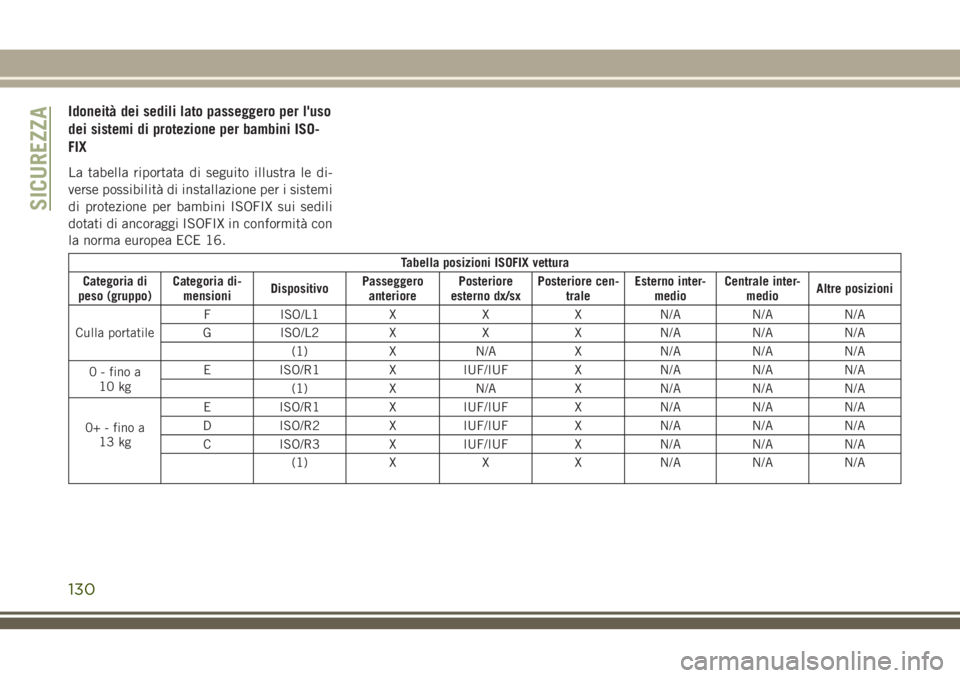

Idoneità dei sedili lato passeggero per l'uso
dei sistemi di protezione per bambini ISO-
FIX
La tabella riportata di seguito illustra le di-
verse possibilità di installazione per i sistemi
di protezione per bambini ISOFIX sui sedili
dotati di ancoraggi ISOFIX in conformità con
la norma europea ECE 16.
Tabella posizioni ISOFIX vettura
Categoria di
peso (gruppo)Categoria di-
mensioniDispositivoPasseggero
anteriorePosteriore
esterno dx/sxPosteriore cen-
traleEsterno inter-
medioCentrale inter-
medioAltre posizioni
Culla portatileF ISO/L1 X X X N/A N/A N/A
G ISO/L2 X X X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0 - fino a
10 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0+ - fino a
13 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
D ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
(1) X X X N/A N/A N/A
SICUREZZA
130

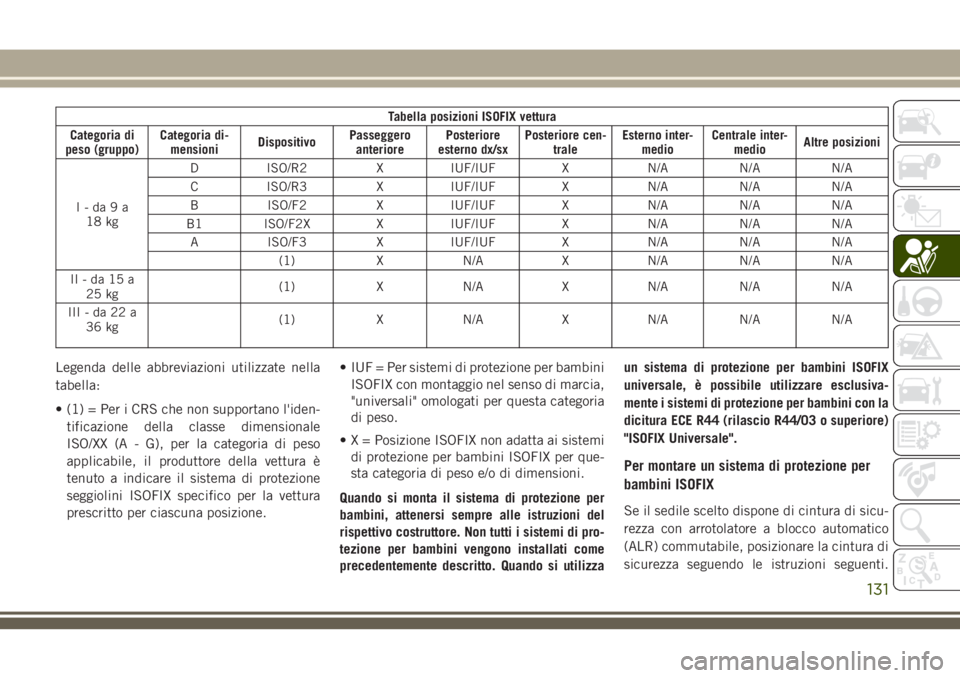

Tabella posizioni ISOFIX vettura
Categoria di
peso (gruppo)Categoria di-
mensioniDispositivoPasseggero
anteriorePosteriore
esterno dx/sxPosteriore cen-
traleEsterno inter-
medioCentrale inter-
medioAltre posizioni
I-da9a
18 kgD ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
B ISO/F2 X IUF/IUF X N/A N/A N/A
B1 ISO/F2X X IUF/IUF X N/A N/A N/A
A ISO/F3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
II-da15a
25 kg(1) X N/A X N/A N/A N/A
III-da22a
36 kg(1) X N/A X N/A N/A N/A
Legenda delle abbreviazioni utilizzate nella
tabella:
• (1) = Per i CRS che non supportano l'iden-
tificazione della classe dimensionale
ISO/XX (A - G), per la categoria di peso
applicabile, il produttore della vettura è
tenuto a indicare il sistema di protezione
seggiolini ISOFIX specifico per la vettura
prescritto per ciascuna posizione.• IUF = Per sistemi di protezione per bambini
ISOFIX con montaggio nel senso di marcia,
"universali" omologati per questa categoria
di peso.
• X = Posizione ISOFIX non adatta ai sistemi
di protezione per bambini ISOFIX per que-
sta categoria di peso e/o di dimensioni.
Quando si monta il sistema di protezione per
bambini, attenersi sempre alle istruzioni del
rispettivo costruttore. Non tutti i sistemi di pro-
tezione per bambini vengono installati come
precedentemente descritto. Quando si utilizzaun sistema di protezione per bambini ISOFIX
universale, è possibile utilizzare esclusiva-
mente i sistemi di protezione per bambini con la
dicitura ECE R44 (rilascio R44/03 o superiore)
"ISOFIX Universale".
Per montare un sistema di protezione per
bambini ISOFIX
Se il sedile scelto dispone di cintura di sicu-
rezza con arrotolatore a blocco automatico
(ALR) commutabile, posizionare la cintura di
sicurezza seguendo le istruzioni seguenti.
131

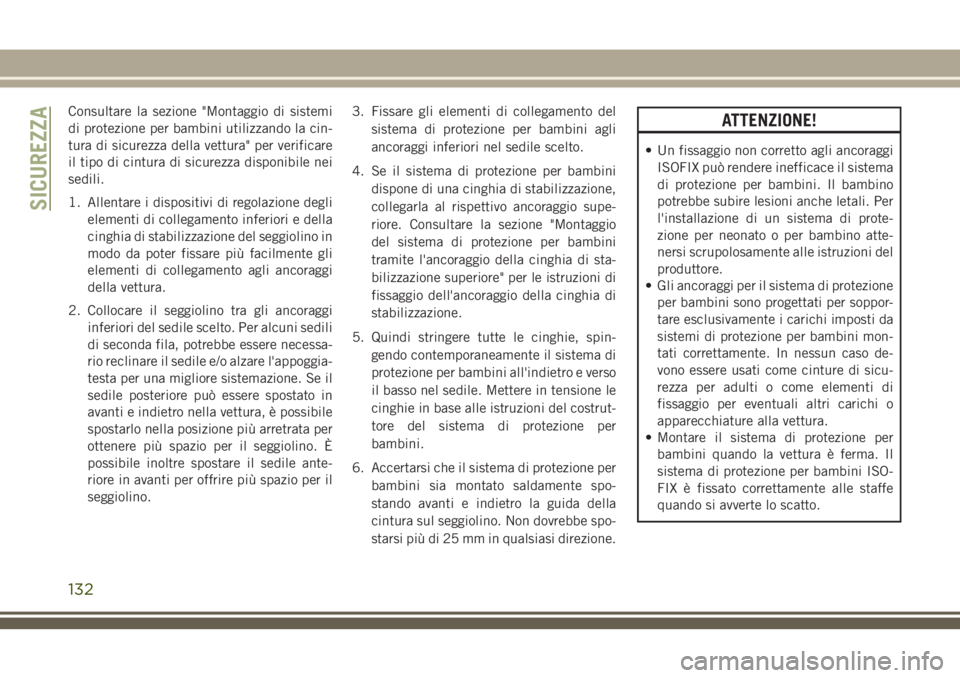

Consultare la sezione "Montaggio di sistemi
di protezione per bambini utilizzando la cin-
tura di sicurezza della vettura" per verificare
il tipo di cintura di sicurezza disponibile nei
sedili.
1. Allentare i dispositivi di regolazione degli
elementi di collegamento inferiori e della
cinghia di stabilizzazione del seggiolino in
modo da poter fissare più facilmente gli
elementi di collegamento agli ancoraggi
della vettura.
2. Collocare il seggiolino tra gli ancoraggi
inferiori del sedile scelto. Per alcuni sedili
di seconda fila, potrebbe essere necessa-
rio reclinare il sedile e/o alzare l'appoggia-
testa per una migliore sistemazione. Se il
sedile posteriore può essere spostato in
avanti e indietro nella vettura, è possibile
spostarlo nella posizione più arretrata per
ottenere più spazio per il seggiolino. È
possibile inoltre spostare il sedile ante-
riore in avanti per offrire più spazio per il
seggiolino.3. Fissare gli elementi di collegamento del
sistema di protezione per bambini agli
ancoraggi inferiori nel sedile scelto.
4. Se il sistema di protezione per bambini
dispone di una cinghia di stabilizzazione,
collegarla al rispettivo ancoraggio supe-
riore. Consultare la sezione "Montaggio
del sistema di protezione per bambini
tramite l'ancoraggio della cinghia di sta-
bilizzazione superiore" per le istruzioni di
fissaggio dell'ancoraggio della cinghia di
stabilizzazione.
5. Quindi stringere tutte le cinghie, spin-
gendo contemporaneamente il sistema di
protezione per bambini all'indietro e verso
il basso nel sedile. Mettere in tensione le
cinghie in base alle istruzioni del costrut-
tore del sistema di protezione per
bambini.
6. Accertarsi che il sistema di protezione per
bambini sia montato saldamente spo-
stando avanti e indietro la guida della
cintura sul seggiolino. Non dovrebbe spo-
starsi più di 25 mm in qualsiasi direzione.ATTENZIONE!
• Un fissaggio non corretto agli ancoraggi
ISOFIX può rendere inefficace il sistema
di protezione per bambini. Il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di prote-
zione per neonato o per bambino atte-
nersi scrupolosamente alle istruzioni del
produttore.
• Gli ancoraggi per il sistema di protezione
per bambini sono progettati per soppor-
tare esclusivamente i carichi imposti da
sistemi di protezione per bambini mon-
tati correttamente. In nessun caso de-
vono essere usati come cinture di sicu-
rezza per adulti o come elementi di
fissaggio per eventuali altri carichi o
apparecchiature alla vettura.
• Montare il sistema di protezione per
bambini quando la vettura è ferma. Il
sistema di protezione per bambini ISO-
FIX è fissato correttamente alle staffe
quando si avverte lo scatto.
SICUREZZA
132

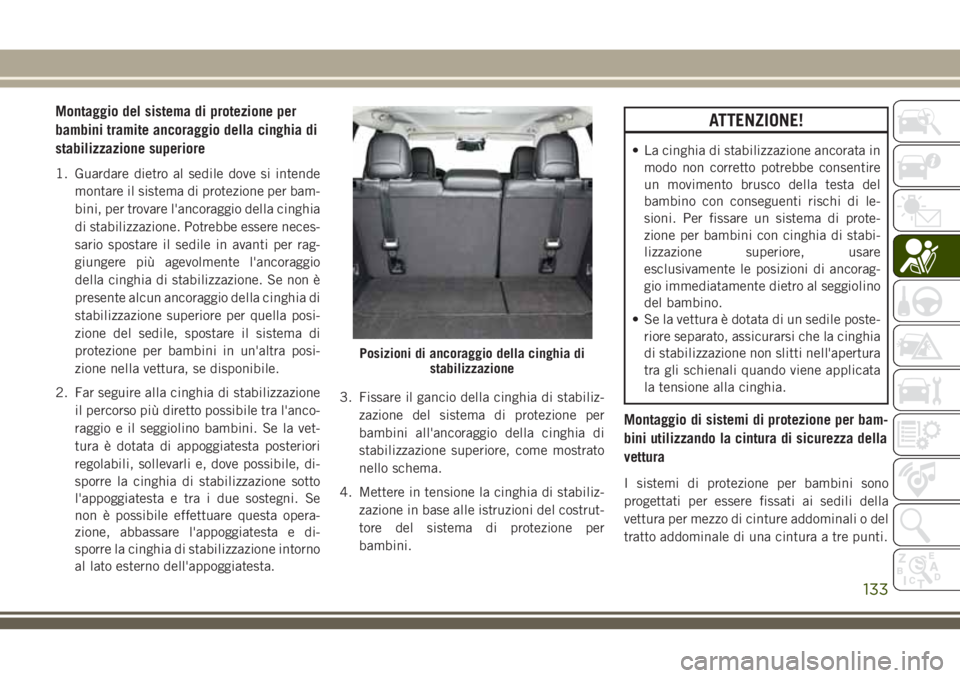

Montaggio del sistema di protezione per
bambini tramite ancoraggio della cinghia di
stabilizzazione superiore
1. Guardare dietro al sedile dove si intende
montare il sistema di protezione per bam-
bini, per trovare l'ancoraggio della cinghia
di stabilizzazione. Potrebbe essere neces-
sario spostare il sedile in avanti per rag-
giungere più agevolmente l'ancoraggio
della cinghia di stabilizzazione. Se non è
presente alcun ancoraggio della cinghia di
stabilizzazione superiore per quella posi-
zione del sedile, spostare il sistema di
protezione per bambini in un'altra posi-
zione nella vettura, se disponibile.
2. Far seguire alla cinghia di stabilizzazione
il percorso più diretto possibile tra l'anco-
raggio e il seggiolino bambini. Se la vet-
tura è dotata di appoggiatesta posteriori
regolabili, sollevarli e, dove possibile, di-
sporre la cinghia di stabilizzazione sotto
l'appoggiatesta e tra i due sostegni. Se
non è possibile effettuare questa opera-
zione, abbassare l'appoggiatesta e di-
sporre la cinghia di stabilizzazione intorno
al lato esterno dell'appoggiatesta.3. Fissare il gancio della cinghia di stabiliz-
zazione del sistema di protezione per
bambini all'ancoraggio della cinghia di
stabilizzazione superiore, come mostrato
nello schema.
4. Mettere in tensione la cinghia di stabiliz-
zazione in base alle istruzioni del costrut-
tore del sistema di protezione per
bambini.
ATTENZIONE!
• La cinghia di stabilizzazione ancorata in
modo non corretto potrebbe consentire
un movimento brusco della testa del
bambino con conseguenti rischi di le-
sioni. Per fissare un sistema di prote-
zione per bambini con cinghia di stabi-
lizzazione superiore, usare
esclusivamente le posizioni di ancorag-
gio immediatamente dietro al seggiolino
del bambino.
• Se la vettura è dotata di un sedile poste-
riore separato, assicurarsi che la cinghia
di stabilizzazione non slitti nell'apertura
tra gli schienali quando viene applicata
la tensione alla cinghia.
Montaggio di sistemi di protezione per bam-
bini utilizzando la cintura di sicurezza della
vettura
I sistemi di protezione per bambini sono
progettati per essere fissati ai sedili della
vettura per mezzo di cinture addominali o del
tratto addominale di una cintura a tre punti.
Posizioni di ancoraggio della cinghia di
stabilizzazione
133

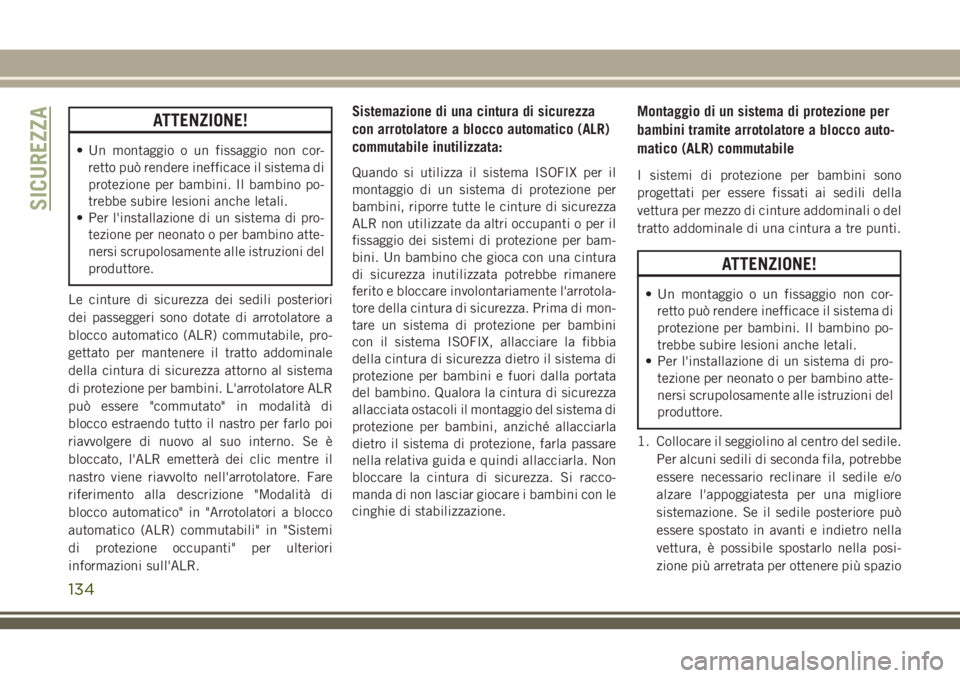

ATTENZIONE!
• Un montaggio o un fissaggio non cor-
retto può rendere inefficace il sistema di
protezione per bambini. Il bambino po-
trebbe subire lesioni anche letali.
• Per l'installazione di un sistema di pro-
tezione per neonato o per bambino atte-
nersi scrupolosamente alle istruzioni del
produttore.
Le cinture di sicurezza dei sedili posteriori
dei passeggeri sono dotate di arrotolatore a
blocco automatico (ALR) commutabile, pro-
gettato per mantenere il tratto addominale
della cintura di sicurezza attorno al sistema
di protezione per bambini. L'arrotolatore ALR
può essere "commutato" in modalità di
blocco estraendo tutto il nastro per farlo poi
riavvolgere di nuovo al suo interno. Se è
bloccato, l'ALR emetterà dei clic mentre il
nastro viene riavvolto nell'arrotolatore. Fare
riferimento alla descrizione "Modalità di
blocco automatico" in "Arrotolatori a blocco
automatico (ALR) commutabili" in "Sistemi
di protezione occupanti" per ulteriori
informazioni sull'ALR.
Sistemazione di una cintura di sicurezza
con arrotolatore a blocco automatico (ALR)
commutabile inutilizzata:
Quando si utilizza il sistema ISOFIX per il
montaggio di un sistema di protezione per
bambini, riporre tutte le cinture di sicurezza
ALR non utilizzate da altri occupanti o per il
fissaggio dei sistemi di protezione per bam-
bini. Un bambino che gioca con una cintura
di sicurezza inutilizzata potrebbe rimanere
ferito e bloccare involontariamente l'arrotola-
tore della cintura di sicurezza. Prima di mon-
tare un sistema di protezione per bambini
con il sistema ISOFIX, allacciare la fibbia
della cintura di sicurezza dietro il sistema di
protezione per bambini e fuori dalla portata
del bambino. Qualora la cintura di sicurezza
allacciata ostacoli il montaggio del sistema di
protezione per bambini, anziché allacciarla
dietro il sistema di protezione, farla passare
nella relativa guida e quindi allacciarla. Non
bloccare la cintura di sicurezza. Si racco-
manda di non lasciar giocare i bambini con le
cinghie di stabilizzazione.
Montaggio di un sistema di protezione per
bambini tramite arrotolatore a blocco auto-
matico (ALR) commutabile
I sistemi di protezione per bambini sono
progettati per essere fissati ai sedili della
vettura per mezzo di cinture addominali o del
tratto addominale di una cintura a tre punti.
ATTENZIONE!
• Un montaggio o un fissaggio non cor-
retto può rendere inefficace il sistema di
protezione per bambini. Il bambino po-
trebbe subire lesioni anche letali.
• Per l'installazione di un sistema di pro-
tezione per neonato o per bambino atte-
nersi scrupolosamente alle istruzioni del
produttore.
1. Collocare il seggiolino al centro del sedile.
Per alcuni sedili di seconda fila, potrebbe
essere necessario reclinare il sedile e/o
alzare l'appoggiatesta per una migliore
sistemazione. Se il sedile posteriore può
essere spostato in avanti e indietro nella
vettura, è possibile spostarlo nella posi-
zione più arretrata per ottenere più spazio
SICUREZZA
134
