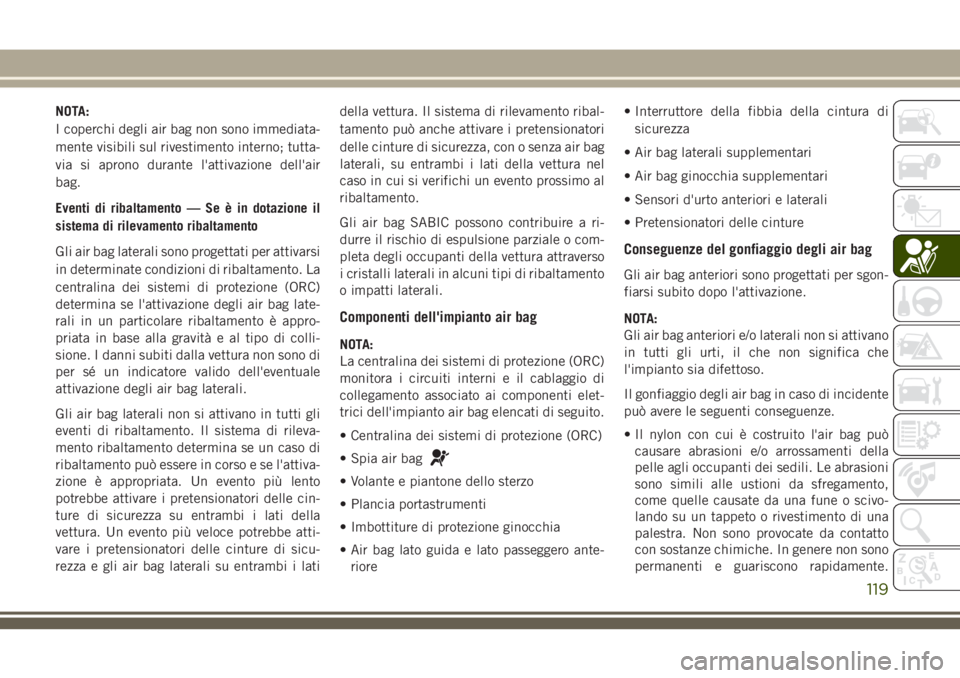

NOTA:
I coperchi degli air bag non sono immediata-
mente visibili sul rivestimento interno; tutta-
via si aprono durante l'attivazione dell'air
bag.
Eventi di ribaltamento — Se è in dotazione il
sistema di rilevamento ribaltamento
Gli air bag laterali sono progettati per attivarsi
in determinate condizioni di ribaltamento. La
centralina dei sistemi di protezione (ORC)
determina se l'attivazione degli air bag late-
rali in un particolare ribaltamento è appro-
priata in base alla gravità e al tipo di colli-
sione. I danni subiti dalla vettura non sono di
per sé un indicatore valido dell'eventuale
attivazione degli air bag laterali.
Gli air bag laterali non si attivano in tutti gli
eventi di ribaltamento. Il sistema di rileva-
mento ribaltamento determina se un caso di
ribaltamento può essere in corso e se l'attiva-
zione è appropriata. Un evento più lento
potrebbe attivare i pretensionatori delle cin-
ture di sicurezza su entrambi i lati della
vettura. Un evento più veloce potrebbe atti-
vare i pretensionatori delle cinture di sicu-
rezza e gli air bag laterali su entrambi i latidella vettura. Il sistema di rilevamento ribal-
tamento può anche attivare i pretensionatori
delle cinture di sicurezza, con o senza air bag
laterali, su entrambi i lati della vettura nel
caso in cui si verifichi un evento prossimo al
ribaltamento.
Gli air bag SABIC possono contribuire a ri-
durre il rischio di espulsione parziale o com-
pleta degli occupanti della vettura attraverso
i cristalli laterali in alcuni tipi di ribaltamento
o impatti laterali.
Componenti dell'impianto air bag
NOTA:
La centralina dei sistemi di protezione (ORC)
monitora i circuiti interni e il cablaggio di
collegamento associato ai componenti elet-
trici dell'impianto air bag elencati di seguito.
• Centralina dei sistemi di protezione (ORC)
• Spia air bag
• Volante e piantone dello sterzo
• Plancia portastrumenti
• Imbottiture di protezione ginocchia
• Air bag lato guida e lato passeggero ante-
riore• Interruttore della fibbia della cintura di
sicurezza
• Air bag laterali supplementari
• Air bag ginocchia supplementari
• Sensori d'urto anteriori e laterali
• Pretensionatori delle cinture
Conseguenze del gonfiaggio degli air bag
Gli air bag anteriori sono progettati per sgon-
fiarsi subito dopo l'attivazione.
NOTA:
Gli air bag anteriori e/o laterali non si attivano
in tutti gli urti, il che non significa che
l'impianto sia difettoso.
Il gonfiaggio degli air bag in caso di incidente
può avere le seguenti conseguenze.
• Il nylon con cui è costruito l'air bag può
causare abrasioni e/o arrossamenti della
pelle agli occupanti dei sedili. Le abrasioni
sono simili alle ustioni da sfregamento,
come quelle causate da una fune o scivo-
lando su un tappeto o rivestimento di una
palestra. Non sono provocate da contatto
con sostanze chimiche. In genere non sono
permanenti e guariscono rapidamente.
119

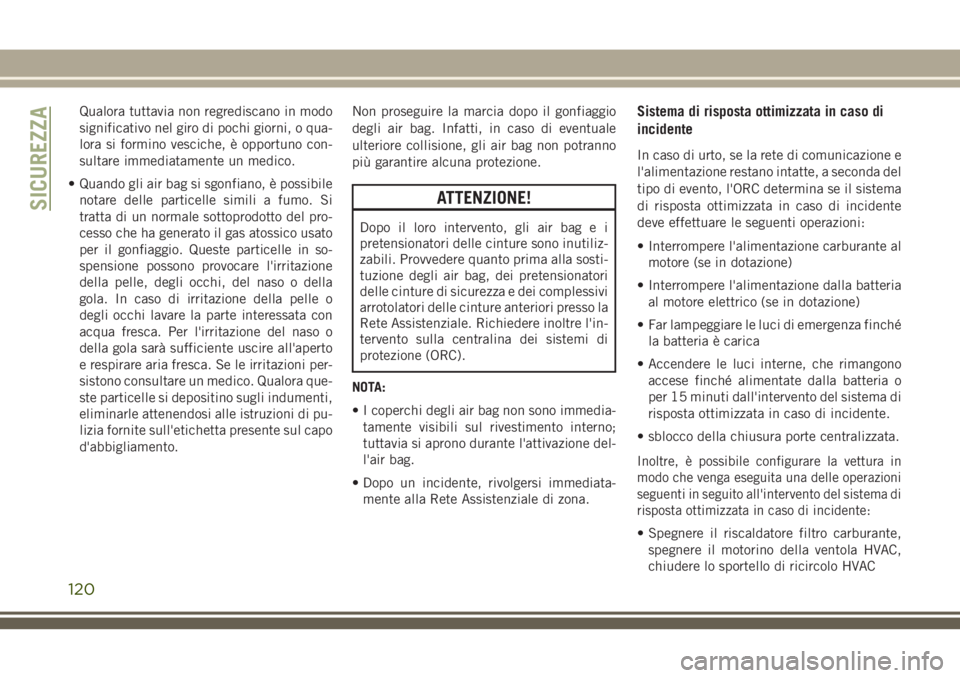

Qualora tuttavia non regrediscano in modo
significativo nel giro di pochi giorni, o qua-
lora si formino vesciche, è opportuno con-
sultare immediatamente un medico.
• Quando gli air bag si sgonfiano, è possibile
notare delle particelle simili a fumo. Si
tratta di un normale sottoprodotto del pro-
cesso che ha generato il gas atossico usato
per il gonfiaggio. Queste particelle in so-
spensione possono provocare l'irritazione
della pelle, degli occhi, del naso o della
gola. In caso di irritazione della pelle o
degli occhi lavare la parte interessata con
acqua fresca. Per l'irritazione del naso o
della gola sarà sufficiente uscire all'aperto
e respirare aria fresca. Se le irritazioni per-
sistono consultare un medico. Qualora que-
ste particelle si depositino sugli indumenti,
eliminarle attenendosi alle istruzioni di pu-
lizia fornite sull'etichetta presente sul capo
d'abbigliamento.Non proseguire la marcia dopo il gonfiaggio
degli air bag. Infatti, in caso di eventuale
ulteriore collisione, gli air bag non potranno
più garantire alcuna protezione.
ATTENZIONE!
Dopo il loro intervento, gli air bag e i
pretensionatori delle cinture sono inutiliz-
zabili. Provvedere quanto prima alla sosti-
tuzione degli air bag, dei pretensionatori
delle cinture di sicurezza e dei complessivi
arrotolatori delle cinture anteriori presso la
Rete Assistenziale. Richiedere inoltre l'in-
tervento sulla centralina dei sistemi di
protezione (ORC).
NOTA:
• I coperchi degli air bag non sono immedia-
tamente visibili sul rivestimento interno;
tuttavia si aprono durante l'attivazione del-
l'air bag.
• Dopo un incidente, rivolgersi immediata-
mente alla Rete Assistenziale di zona.
Sistema di risposta ottimizzata in caso di
incidente
In caso di urto, se la rete di comunicazione e
l'alimentazione restano intatte, a seconda del
tipo di evento, l'ORC determina se il sistema
di risposta ottimizzata in caso di incidente
deve effettuare le seguenti operazioni:
• Interrompere l'alimentazione carburante al
motore (se in dotazione)
• Interrompere l'alimentazione dalla batteria
al motore elettrico (se in dotazione)
• Far lampeggiare le luci di emergenza finché
la batteria è carica
• Accendere le luci interne, che rimangono
accese finché alimentate dalla batteria o
per 15 minuti dall'intervento del sistema di
risposta ottimizzata in caso di incidente.
• sblocco della chiusura porte centralizzata.
Inoltre, è possibile configurare la vettura in
modo che venga eseguita una delle operazioni
seguenti in seguito all'intervento del sistema di
risposta ottimizzata in caso di incidente:
• Spegnere il riscaldatore filtro carburante,
spegnere il motorino della ventola HVAC,
chiudere lo sportello di ricircolo HVAC
SICUREZZA
120

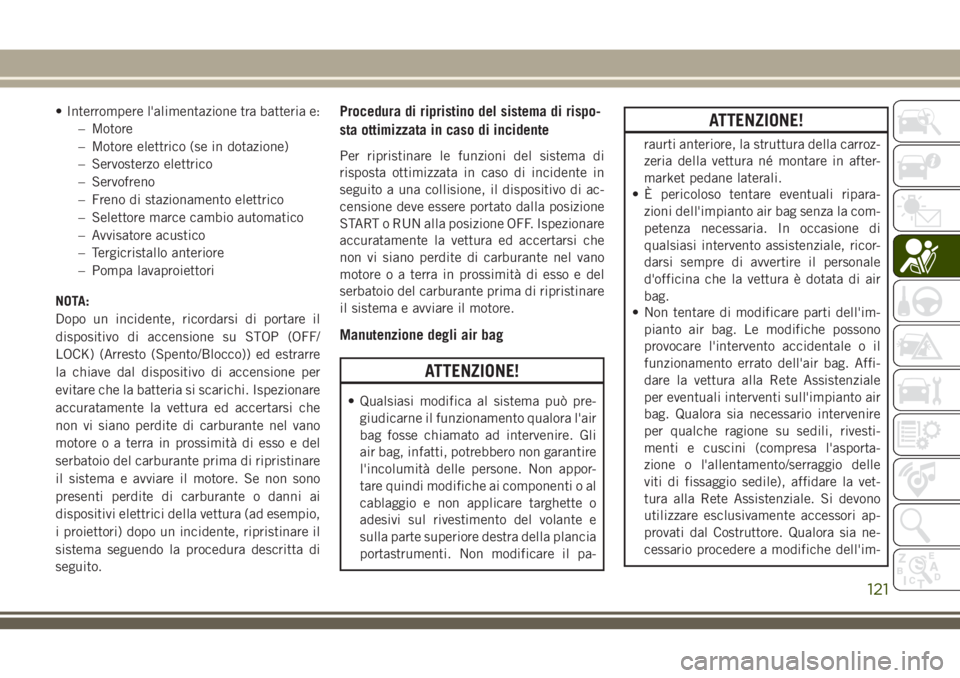

• Interrompere l'alimentazione tra batteria e:
– Motore
– Motore elettrico (se in dotazione)
– Servosterzo elettrico
– Servofreno
– Freno di stazionamento elettrico
– Selettore marce cambio automatico
– Avvisatore acustico
– Tergicristallo anteriore
– Pompa lavaproiettori
NOTA:
Dopo un incidente, ricordarsi di portare il
dispositivo di accensione su STOP (OFF/
LOCK) (Arresto (Spento/Blocco)) ed estrarre
la chiave dal dispositivo di accensione per
evitare che la batteria si scarichi. Ispezionare
accuratamente la vettura ed accertarsi che
non vi siano perdite di carburante nel vano
motore o a terra in prossimità di esso e del
serbatoio del carburante prima di ripristinare
il sistema e avviare il motore. Se non sono
presenti perdite di carburante o danni ai
dispositivi elettrici della vettura (ad esempio,
i proiettori) dopo un incidente, ripristinare il
sistema seguendo la procedura descritta di
seguito.Procedura di ripristino del sistema di rispo-
sta ottimizzata in caso di incidente
Per ripristinare le funzioni del sistema di
risposta ottimizzata in caso di incidente in
seguito a una collisione, il dispositivo di ac-
censione deve essere portato dalla posizione
START o RUN alla posizione OFF. Ispezionare
accuratamente la vettura ed accertarsi che
non vi siano perdite di carburante nel vano
motore o a terra in prossimità di esso e del
serbatoio del carburante prima di ripristinare
il sistema e avviare il motore.
Manutenzione degli air bag
ATTENZIONE!
• Qualsiasi modifica al sistema può pre-
giudicarne il funzionamento qualora l'air
bag fosse chiamato ad intervenire. Gli
air bag, infatti, potrebbero non garantire
l'incolumità delle persone. Non appor-
tare quindi modifiche ai componenti o al
cablaggio e non applicare targhette o
adesivi sul rivestimento del volante e
sulla parte superiore destra della plancia
portastrumenti. Non modificare il pa-
ATTENZIONE!
raurti anteriore, la struttura della carroz-
zeria della vettura né montare in after-
market pedane laterali.
• È pericoloso tentare eventuali ripara-
zioni dell'impianto air bag senza la com-
petenza necessaria. In occasione di
qualsiasi intervento assistenziale, ricor-
darsi sempre di avvertire il personale
d'officina che la vettura è dotata di air
bag.
• Non tentare di modificare parti dell'im-
pianto air bag. Le modifiche possono
provocare l'intervento accidentale o il
funzionamento errato dell'air bag. Affi-
dare la vettura alla Rete Assistenziale
per eventuali interventi sull'impianto air
bag. Qualora sia necessario intervenire
per qualche ragione su sedili, rivesti-
menti e cuscini (compresa l'asporta-
zione o l'allentamento/serraggio delle
viti di fissaggio sedile), affidare la vet-
tura alla Rete Assistenziale. Si devono
utilizzare esclusivamente accessori ap-
provati dal Costruttore. Qualora sia ne-
cessario procedere a modifiche dell'im-
121

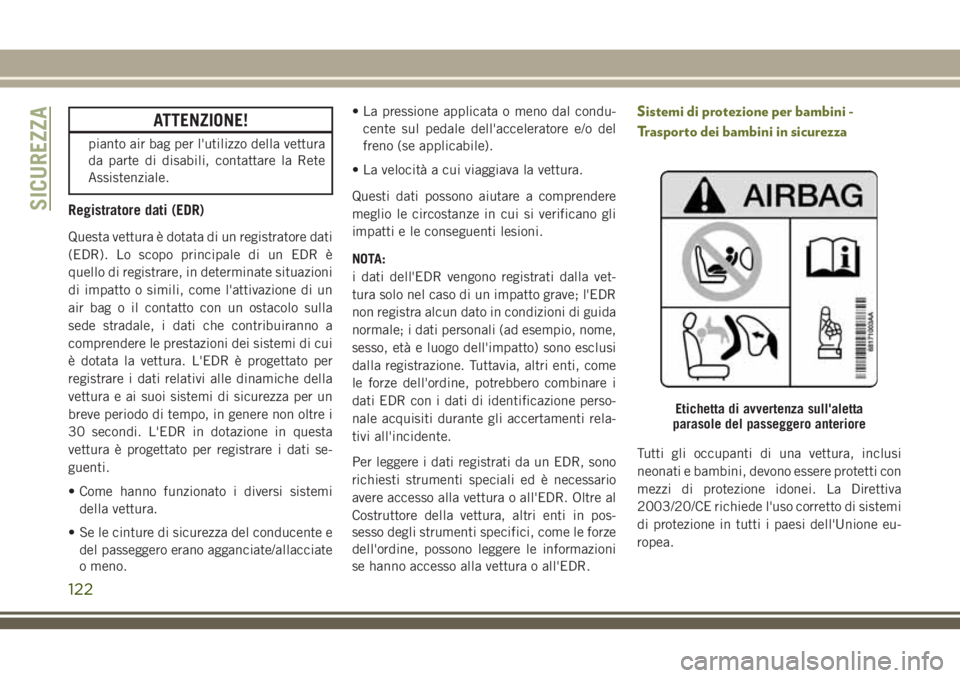

ATTENZIONE!
pianto air bag per l'utilizzo della vettura
da parte di disabili, contattare la Rete
Assistenziale.
Registratore dati (EDR)
Questa vettura è dotata di un registratore dati
(EDR). Lo scopo principale di un EDR è
quello di registrare, in determinate situazioni
di impatto o simili, come l'attivazione di un
air bag o il contatto con un ostacolo sulla
sede stradale, i dati che contribuiranno a
comprendere le prestazioni dei sistemi di cui
è dotata la vettura. L'EDR è progettato per
registrare i dati relativi alle dinamiche della
vettura e ai suoi sistemi di sicurezza per un
breve periodo di tempo, in genere non oltre i
30 secondi. L'EDR in dotazione in questa
vettura è progettato per registrare i dati se-
guenti.
• Come hanno funzionato i diversi sistemi
della vettura.
• Se le cinture di sicurezza del conducente e
del passeggero erano agganciate/allacciate
o meno.• La pressione applicata o meno dal condu-
cente sul pedale dell'acceleratore e/o del
freno (se applicabile).
• La velocità a cui viaggiava la vettura.
Questi dati possono aiutare a comprendere
meglio le circostanze in cui si verificano gli
impatti e le conseguenti lesioni.
NOTA:
i dati dell'EDR vengono registrati dalla vet-
tura solo nel caso di un impatto grave; l'EDR
non registra alcun dato in condizioni di guida
normale; i dati personali (ad esempio, nome,
sesso, età e luogo dell'impatto) sono esclusi
dalla registrazione. Tuttavia, altri enti, come
le forze dell'ordine, potrebbero combinare i
dati EDR con i dati di identificazione perso-
nale acquisiti durante gli accertamenti rela-
tivi all'incidente.
Per leggere i dati registrati da un EDR, sono
richiesti strumenti speciali ed è necessario
avere accesso alla vettura o all'EDR. Oltre al
Costruttore della vettura, altri enti in pos-
sesso degli strumenti specifici, come le forze
dell'ordine, possono leggere le informazioni
se hanno accesso alla vettura o all'EDR.
Sistemi di protezione per bambini -
Trasporto dei bambini in sicurezza
Tutti gli occupanti di una vettura, inclusi
neonati e bambini, devono essere protetti con
mezzi di protezione idonei. La Direttiva
2003/20/CE richiede l'uso corretto di sistemi
di protezione in tutti i paesi dell'Unione eu-
ropea.
Etichetta di avvertenza sull'aletta
parasole del passeggero anteriore
SICUREZZA
122

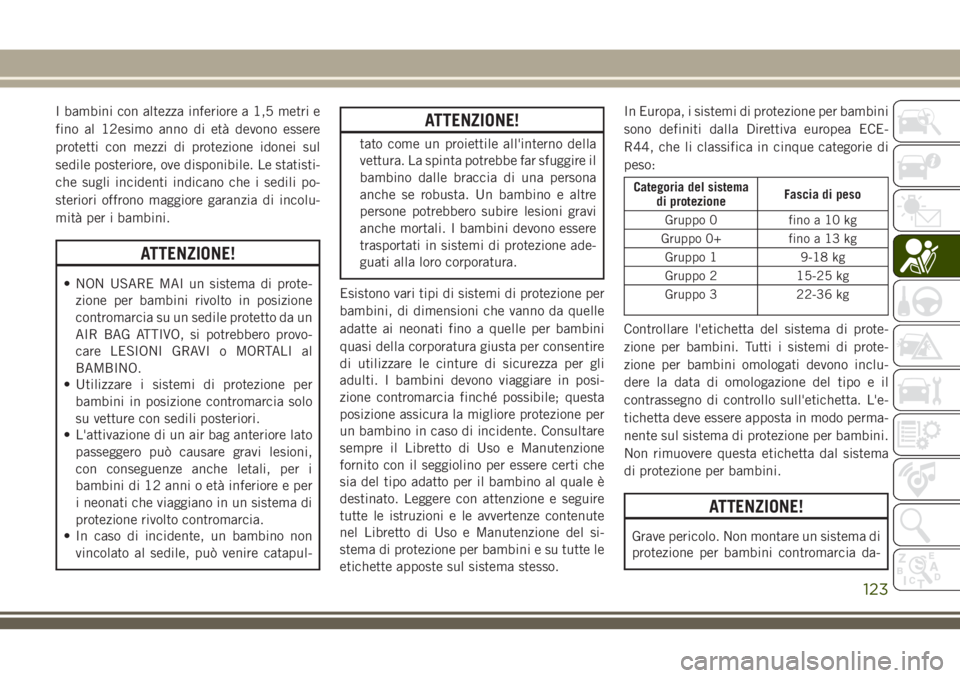

I bambini con altezza inferiore a 1,5 metri e
fino al 12esimo anno di età devono essere
protetti con mezzi di protezione idonei sul
sedile posteriore, ove disponibile. Le statisti-
che sugli incidenti indicano che i sedili po-
steriori offrono maggiore garanzia di incolu-
mità per i bambini.
ATTENZIONE!
• NON USARE MAI un sistema di prote-
zione per bambini rivolto in posizione
contromarcia su un sedile protetto da un
AIR BAG ATTIVO, si potrebbero provo-
care LESIONI GRAVI o MORTALI al
BAMBINO.
• Utilizzare i sistemi di protezione per
bambini in posizione contromarcia solo
su vetture con sedili posteriori.
• L'attivazione di un air bag anteriore lato
passeggero può causare gravi lesioni,
con conseguenze anche letali, per i
bambini di 12 anni o età inferiore e per
i neonati che viaggiano in un sistema di
protezione rivolto contromarcia.
• In caso di incidente, un bambino non
vincolato al sedile, può venire catapul-
ATTENZIONE!
tato come un proiettile all'interno della
vettura. La spinta potrebbe far sfuggire il
bambino dalle braccia di una persona
anche se robusta. Un bambino e altre
persone potrebbero subire lesioni gravi
anche mortali. I bambini devono essere
trasportati in sistemi di protezione ade-
guati alla loro corporatura.
Esistono vari tipi di sistemi di protezione per
bambini, di dimensioni che vanno da quelle
adatte ai neonati fino a quelle per bambini
quasi della corporatura giusta per consentire
di utilizzare le cinture di sicurezza per gli
adulti. I bambini devono viaggiare in posi-
zione contromarcia finché possibile; questa
posizione assicura la migliore protezione per
un bambino in caso di incidente. Consultare
sempre il Libretto di Uso e Manutenzione
fornito con il seggiolino per essere certi che
sia del tipo adatto per il bambino al quale è
destinato. Leggere con attenzione e seguire
tutte le istruzioni e le avvertenze contenute
nel Libretto di Uso e Manutenzione del si-
stema di protezione per bambini e su tutte le
etichette apposte sul sistema stesso.In Europa, i sistemi di protezione per bambini
sono definiti dalla Direttiva europea ECE-
R44, che li classifica in cinque categorie di
peso:
Categoria del sistema
di protezioneFascia di peso
Gruppo 0 fino a 10 kg
Gruppo 0+ fino a 13 kg
Gruppo 1 9-18 kg
Gruppo 2 15-25 kg
Gruppo 3 22-36 kg
Controllare l'etichetta del sistema di prote-
zione per bambini. Tutti i sistemi di prote-
zione per bambini omologati devono inclu-
dere la data di omologazione del tipo e il
contrassegno di controllo sull'etichetta. L'e-
tichetta deve essere apposta in modo perma-
nente sul sistema di protezione per bambini.
Non rimuovere questa etichetta dal sistema
di protezione per bambini.
ATTENZIONE!
Grave pericolo. Non montare un sistema di
protezione per bambini contromarcia da-
123

ATTENZIONE!
vanti a un air bag attivo. Consultare le
avvertenze riportate sugli adesivi applicati
sull'aletta parasole. L'attivazione dell'air
bag in caso di incidente può essere causa
di lesioni letali per il neonato a prescin-
dere dalla gravità dell'urto. Si consiglia di
trasportare i bambini in un sistema di
protezione montato sul sedile posteriore,
in quanto questa risulta essere la posi-
zione più protetta in caso di urto.

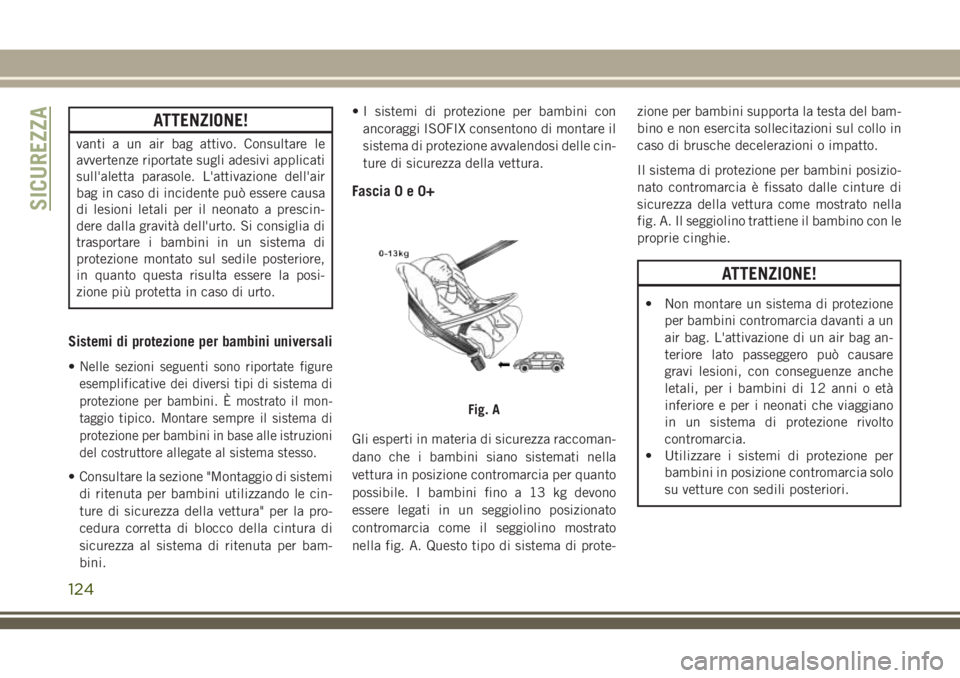

Sistemi di protezione per bambini universali
•Nelle sezioni seguenti sono riportate figure
esemplificative dei diversi tipi di sistema di
protezione per bambini. È mostrato il mon-
taggio tipico. Montare sempre il sistema di
protezione per bambini in base alle istruzioni
del costruttore allegate al sistema stesso.
• Consultare la sezione "Montaggio di sistemi
di ritenuta per bambini utilizzando le cin-
ture di sicurezza della vettura" per la pro-
cedura corretta di blocco della cintura di
sicurezza al sistema di ritenuta per bam-
bini.• I sistemi di protezione per bambini con
ancoraggi ISOFIX consentono di montare il
sistema di protezione avvalendosi delle cin-
ture di sicurezza della vettura.
Fascia0e0+
Gli esperti in materia di sicurezza raccoman-
dano che i bambini siano sistemati nella
vettura in posizione contromarcia per quanto
possibile. I bambini fino a 13 kg devono
essere legati in un seggiolino posizionato
contromarcia come il seggiolino mostrato
nella fig. A. Questo tipo di sistema di prote-zione per bambini supporta la testa del bam-
bino e non esercita sollecitazioni sul collo in
caso di brusche decelerazioni o impatto.
Il sistema di protezione per bambini posizio-
nato contromarcia è fissato dalle cinture di
sicurezza della vettura come mostrato nella
fig. A. Il seggiolino trattiene il bambino con le
proprie cinghie.
ATTENZIONE!
• Non montare un sistema di protezione
per bambini contromarcia davanti a un
air bag. L'attivazione di un air bag an-
teriore lato passeggero può causare
gravi lesioni, con conseguenze anche
letali, per i bambini di 12 anni o età
inferiore e per i neonati che viaggiano
in un sistema di protezione rivolto
contromarcia.
• Utilizzare i sistemi di protezione per
bambini in posizione contromarcia solo
su vetture con sedili posteriori.
Fig. A
SICUREZZA
124

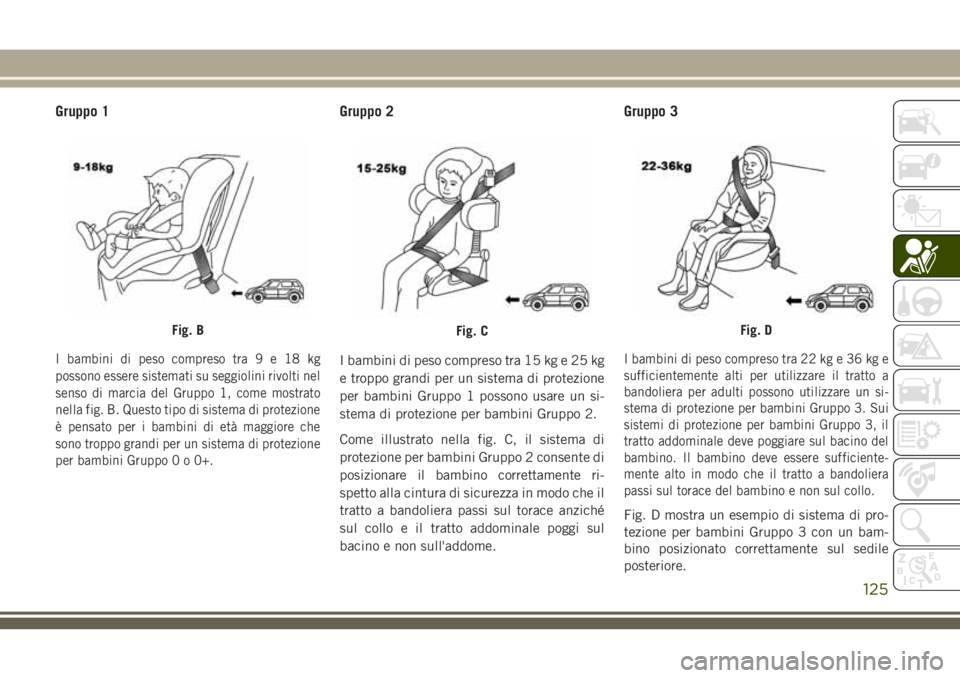

Gruppo 1
I bambini di peso compreso tra9e18kg
possono essere sistemati su seggiolini rivolti nel
senso di marcia del Gruppo 1, come mostrato
nella fig. B. Questo tipo di sistema di protezione
è pensato per i bambini di età maggiore che
sono troppo grandi per un sistema di protezione
per bambini Gruppo0o0+.
Gruppo 2
I bambini di peso compreso tra 15 kg e 25 kg
e troppo grandi per un sistema di protezione
per bambini Gruppo 1 possono usare un si-
stema di protezione per bambini Gruppo 2.
Come illustrato nella fig. C, il sistema di
protezione per bambini Gruppo 2 consente di
posizionare il bambino correttamente ri-
spetto alla cintura di sicurezza in modo che il
tratto a bandoliera passi sul torace anziché
sul collo e il tratto addominale poggi sul
bacino e non sull'addome.
Gruppo 3
I bambini di peso compreso tra 22 kg e 36 kg e
sufficientemente alti per utilizzare il tratto a
bandoliera per adulti possono utilizzare un si-
stema di protezione per bambini Gruppo 3. Sui
sistemi di protezione per bambini Gruppo 3, il
tratto addominale deve poggiare sul bacino del
bambino. Il bambino deve essere sufficiente-
mente alto in modo che il tratto a bandoliera
passi sul torace del bambino e non sul collo.
Fig. D mostra un esempio di sistema di pro-
tezione per bambini Gruppo 3 con un bam-
bino posizionato correttamente sul sedile
posteriore.
Fig. BFig. CFig. D
125

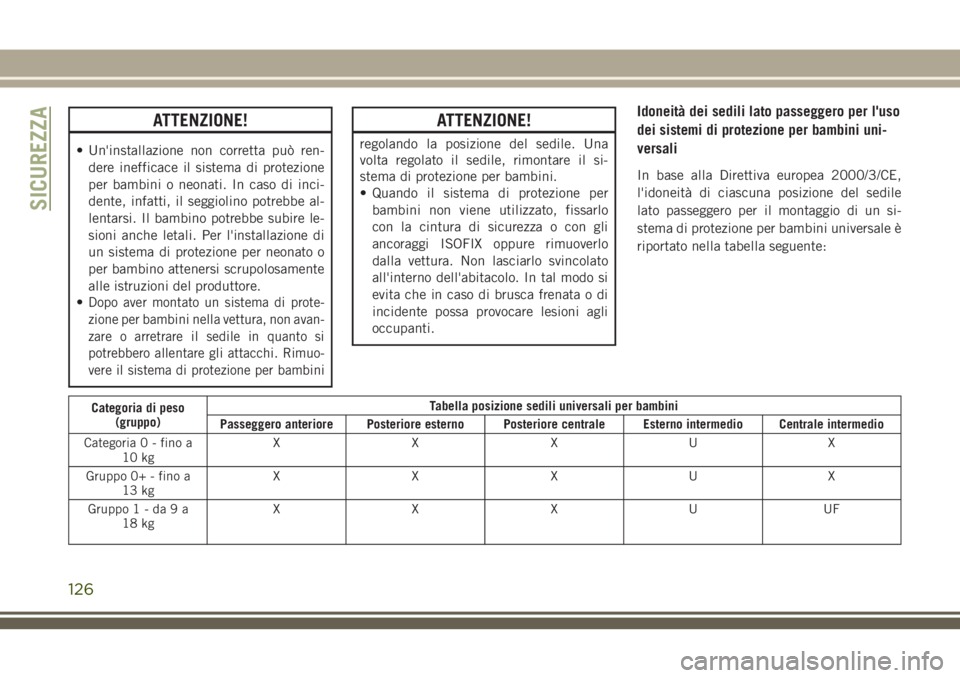

ATTENZIONE!
• Un'installazione non corretta può ren-
dere inefficace il sistema di protezione
per bambini o neonati. In caso di inci-
dente, infatti, il seggiolino potrebbe al-
lentarsi. Il bambino potrebbe subire le-
sioni anche letali. Per l'installazione di
un sistema di protezione per neonato o
per bambino attenersi scrupolosamente
alle istruzioni del produttore.
•
Dopo aver montato un sistema di prote-
zione per bambini nella vettura, non avan-
zare o arretrare il sedile in quanto si
potrebbero allentare gli attacchi. Rimuo-
vere il sistema di protezione per bambini
ATTENZIONE!
regolando la posizione del sedile. Una
volta regolato il sedile, rimontare il si-
stema di protezione per bambini.
• Quando il sistema di protezione per
bambini non viene utilizzato, fissarlo
con la cintura di sicurezza o con gli
ancoraggi ISOFIX oppure rimuoverlo
dalla vettura. Non lasciarlo svincolato
all'interno dell'abitacolo. In tal modo si
evita che in caso di brusca frenata o di
incidente possa provocare lesioni agli
occupanti.
Idoneità dei sedili lato passeggero per l'uso
dei sistemi di protezione per bambini uni-
versali
In base alla Direttiva europea 2000/3/CE,
l'idoneità di ciascuna posizione del sedile
lato passeggero per il montaggio di un si-
stema di protezione per bambini universale è
riportato nella tabella seguente:
Categoria di peso
(gruppo)Tabella posizione sedili universali per bambini
Passeggero anteriore Posteriore esterno Posteriore centrale Esterno intermedio Centrale intermedio
Categoria 0 - fino a
10 kgXXXUX
Gruppo 0+ - fino a
13 kgXXXUX
Gruppo1-da9a
18 kgXXXUUF
SICUREZZA
126
