2018 JEEP CHEROKEE Libretto Uso Manutenzione (in Italian)

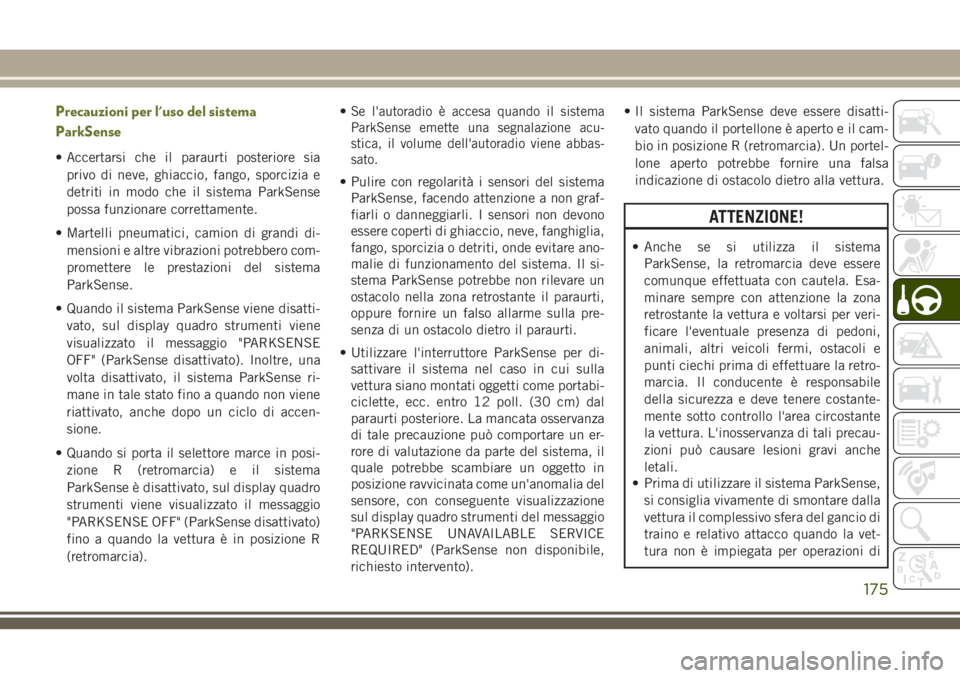

Precauzioni per l'uso del sistema
ParkSense
• Accertarsi che il paraurti posteriore sia
privo di neve, ghiaccio, fango, sporcizia e
detriti in modo che il sistema ParkSense
possa funzionare correttamente.
• Martelli pneumatici, camion di grandi di-
mensioni e altre vibrazioni potrebbero com-
promettere le prestazioni del sistema
ParkSense.
• Quando il sistema ParkSense viene disatti-
vato, sul display quadro strumenti viene
visualizzato il messaggio "PARKSENSE
OFF" (ParkSense disattivato). Inoltre, una
volta disattivato, il sistema ParkSense ri-
mane in tale stato fino a quando non viene
riattivato, anche dopo un ciclo di accen-
sione.
• Quando si porta il selettore marce in posi-
zione R (retromarcia) e il sistema
ParkSense è disattivato, sul display quadro
strumenti viene visualizzato il messaggio
"PARKSENSE OFF" (ParkSense disattivato)
fino a quando la vettura è in posizione R
(retromarcia).•
Se l'autoradio è accesa quando il sistema
ParkSense emette una segnalazione acu-
stica, il volume dell'autoradio viene abbas-
sato.
• Pulire con regolarità i sensori del sistema
ParkSense, facendo attenzione a non graf-
fiarli o danneggiarli. I sensori non devono
essere coperti di ghiaccio, neve, fanghiglia,
fango, sporcizia o detriti, onde evitare ano-
malie di funzionamento del sistema. Il si-
stema ParkSense potrebbe non rilevare un
ostacolo nella zona retrostante il paraurti,
oppure fornire un falso allarme sulla pre-
senza di un ostacolo dietro il paraurti.
• Utilizzare l'interruttore ParkSense per di-
sattivare il sistema nel caso in cui sulla
vettura siano montati oggetti come portabi-
ciclette, ecc. entro 12 poll. (30 cm) dal
paraurti posteriore. La mancata osservanza
di tale precauzione può comportare un er-
rore di valutazione da parte del sistema, il
quale potrebbe scambiare un oggetto in
posizione ravvicinata come un'anomalia del
sensore, con conseguente visualizzazione
sul display quadro strumenti del messaggio
"PARKSENSE UNAVAILABLE SERVICE
REQUIRED" (ParkSense non disponibile,
richiesto intervento).• Il sistema ParkSense deve essere disatti-
vato quando il portellone è aperto e il cam-
bio in posizione R (retromarcia). Un portel-
lone aperto potrebbe fornire una falsa
indicazione di ostacolo dietro alla vettura.
ATTENZIONE!
• Anche se si utilizza il sistema
ParkSense, la retromarcia deve essere
comunque effettuata con cautela. Esa-
minare sempre con attenzione la zona
retrostante la vettura e voltarsi per veri-
ficare l'eventuale presenza di pedoni,
animali, altri veicoli fermi, ostacoli e
punti ciechi prima di effettuare la retro-
marcia. Il conducente è responsabile
della sicurezza e deve tenere costante-
mente sotto controllo l'area circostante
la vettura. L'inosservanza di tali precau-
zioni può causare lesioni gravi anche
letali.
• Prima di utilizzare il sistema ParkSense,
si consiglia vivamente di smontare dalla
vettura il complessivo sfera del gancio di
traino e relativo attacco quando la vet-
tura non è impiegata per operazioni di
175

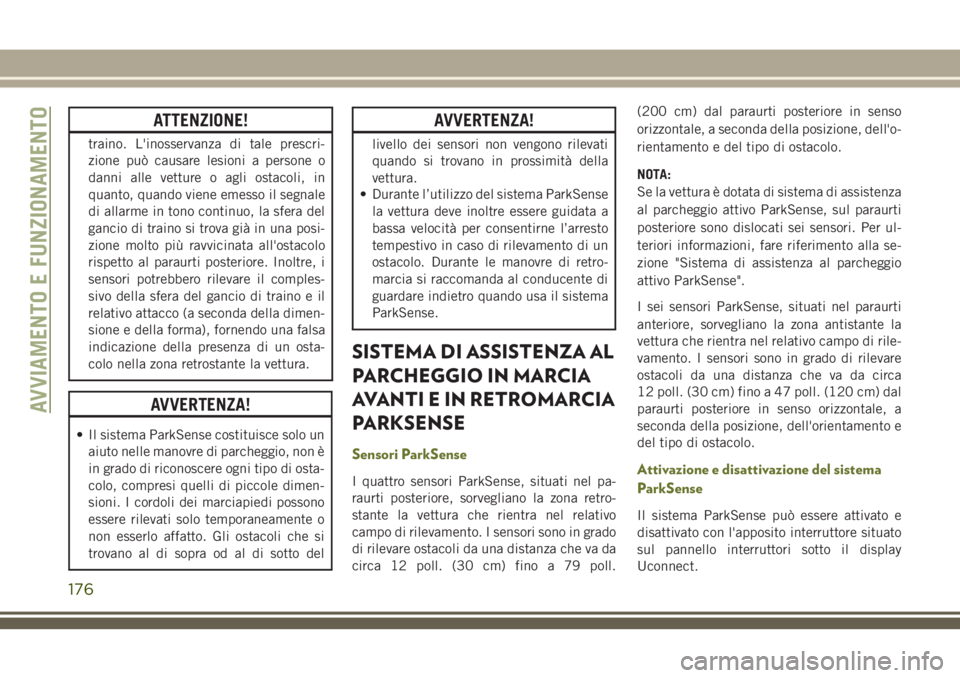

ATTENZIONE!
traino. L'inosservanza di tale prescri-
zione può causare lesioni a persone o
danni alle vetture o agli ostacoli, in
quanto, quando viene emesso il segnale
di allarme in tono continuo, la sfera del
gancio di traino si trova già in una posi-
zione molto più ravvicinata all'ostacolo
rispetto al paraurti posteriore. Inoltre, i
sensori potrebbero rilevare il comples-
sivo della sfera del gancio di traino e il
relativo attacco (a seconda della dimen-
sione e della forma), fornendo una falsa
indicazione della presenza di un osta-
colo nella zona retrostante la vettura.
AVVERTENZA!
• Il sistema ParkSense costituisce solo un
aiuto nelle manovre di parcheggio, non è
in grado di riconoscere ogni tipo di osta-
colo, compresi quelli di piccole dimen-
sioni. I cordoli dei marciapiedi possono
essere rilevati solo temporaneamente o
non esserlo affatto. Gli ostacoli che si
trovano al di sopra od al di sotto del
AVVERTENZA!
livello dei sensori non vengono rilevati
quando si trovano in prossimità della
vettura.
• Durante l’utilizzo del sistema ParkSense
la vettura deve inoltre essere guidata a
bassa velocità per consentirne l’arresto
tempestivo in caso di rilevamento di un
ostacolo. Durante le manovre di retro-
marcia si raccomanda al conducente di
guardare indietro quando usa il sistema
ParkSense.
SISTEMA DI ASSISTENZA AL
PARCHEGGIO IN MARCIA
AVANTI E IN RETROMARCIA
PARKSENSE
Sensori ParkSense
I quattro sensori ParkSense, situati nel pa-
raurti posteriore, sorvegliano la zona retro-
stante la vettura che rientra nel relativo
campo di rilevamento. I sensori sono in grado
di rilevare ostacoli da una distanza che va da
circa 12 poll. (30 cm) fino a 79 poll.(200 cm) dal paraurti posteriore in senso
orizzontale, a seconda della posizione, dell'o-
rientamento e del tipo di ostacolo.
NOTA:
Se la vettura è dotata di sistema di assistenza
al parcheggio attivo ParkSense, sul paraurti
posteriore sono dislocati sei sensori. Per ul-
teriori informazioni, fare riferimento alla se-
zione "Sistema di assistenza al parcheggio
attivo ParkSense".
I sei sensori ParkSense, situati nel paraurti
anteriore, sorvegliano la zona antistante la
vettura che rientra nel relativo campo di rile-
vamento. I sensori sono in grado di rilevare
ostacoli da una distanza che va da circa
12 poll. (30 cm) fino a 47 poll. (120 cm) dal
paraurti posteriore in senso orizzontale, a
seconda della posizione, dell'orientamento e
del tipo di ostacolo.Attivazione e disattivazione del sistema
ParkSense
Il sistema ParkSense può essere attivato e
disattivato con l'apposito interruttore situato
sul pannello interruttori sotto il display
Uconnect.
AVVIAMENTO E FUNZIONAMENTO
176

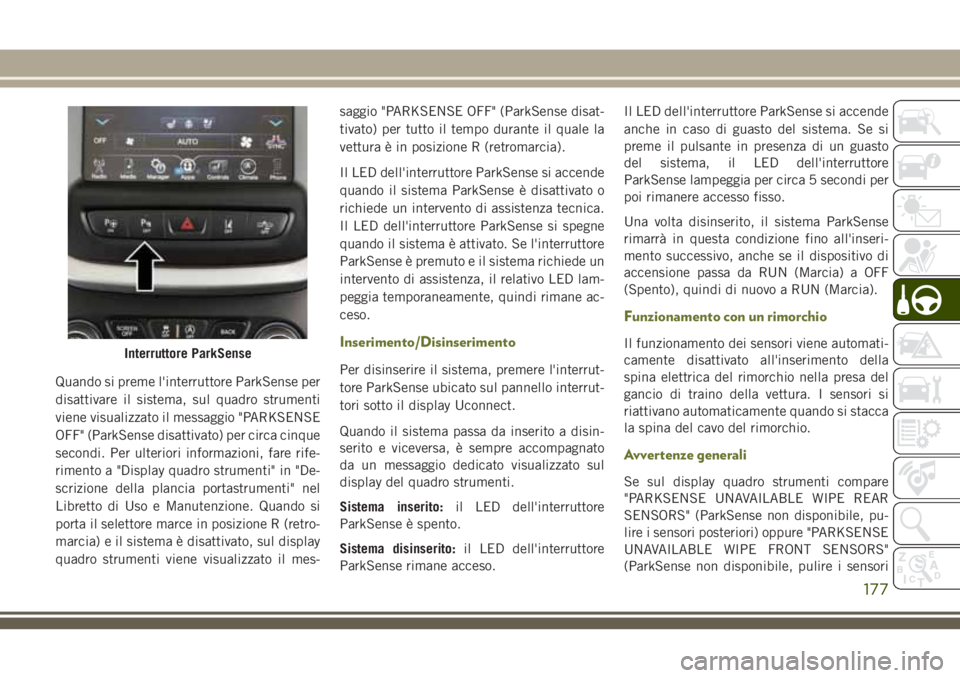

Quando si preme l'interruttore ParkSense per
disattivare il sistema, sul quadro strumenti
viene visualizzato il messaggio "PARKSENSE
OFF" (ParkSense disattivato) per circa cinque
secondi. Per ulteriori informazioni, fare rife-
rimento a "Display quadro strumenti" in "De-
scrizione della plancia portastrumenti" nel
Libretto di Uso e Manutenzione. Quando si
porta il selettore marce in posizione R (retro-
marcia) e il sistema è disattivato, sul display
quadro strumenti viene visualizzato il mes-saggio "PARKSENSE OFF" (ParkSense disat-
tivato) per tutto il tempo durante il quale la
vettura è in posizione R (retromarcia).
Il LED dell'interruttore ParkSense si accende
quando il sistema ParkSense è disattivato o
richiede un intervento di assistenza tecnica.
Il LED dell'interruttore ParkSense si spegne
quando il sistema è attivato. Se l'interruttore
ParkSense è premuto e il sistema richiede un
intervento di assistenza, il relativo LED lam-
peggia temporaneamente, quindi rimane ac-
ceso.
Inserimento/Disinserimento
Per disinserire il sistema, premere l'interrut-
tore ParkSense ubicato sul pannello interrut-
tori sotto il display Uconnect.
Quando il sistema passa da inserito a disin-
serito e viceversa, è sempre accompagnato
da un messaggio dedicato visualizzato sul
display del quadro strumenti.
Sistema inserito:il LED dell'interruttore
ParkSense è spento.
Sistema disinserito:il LED dell'interruttore
ParkSense rimane acceso.Il LED dell'interruttore ParkSense si accende
anche in caso di guasto del sistema. Se si
preme il pulsante in presenza di un guasto
del sistema, il LED dell'interruttore
ParkSense lampeggia per circa 5 secondi per
poi rimanere accesso fisso.
Una volta disinserito, il sistema ParkSense
rimarrà in questa condizione fino all'inseri-
mento successivo, anche se il dispositivo di
accensione passa da RUN (Marcia) a OFF
(Spento), quindi di nuovo a RUN (Marcia).
Funzionamento con un rimorchio
Il funzionamento dei sensori viene automati-
camente disattivato all'inserimento della
spina elettrica del rimorchio nella presa del
gancio di traino della vettura. I sensori si
riattivano automaticamente quando si stacca
la spina del cavo del rimorchio.
Avvertenze generali
Se sul display quadro strumenti compare
"PARKSENSE UNAVAILABLE WIPE REAR
SENSORS" (ParkSense non disponibile, pu-
lire i sensori posteriori) oppure "PARKSENSE
UNAVAILABLE WIPE FRONT SENSORS"
(ParkSense non disponibile, pulire i sensori
Interruttore ParkSense
177

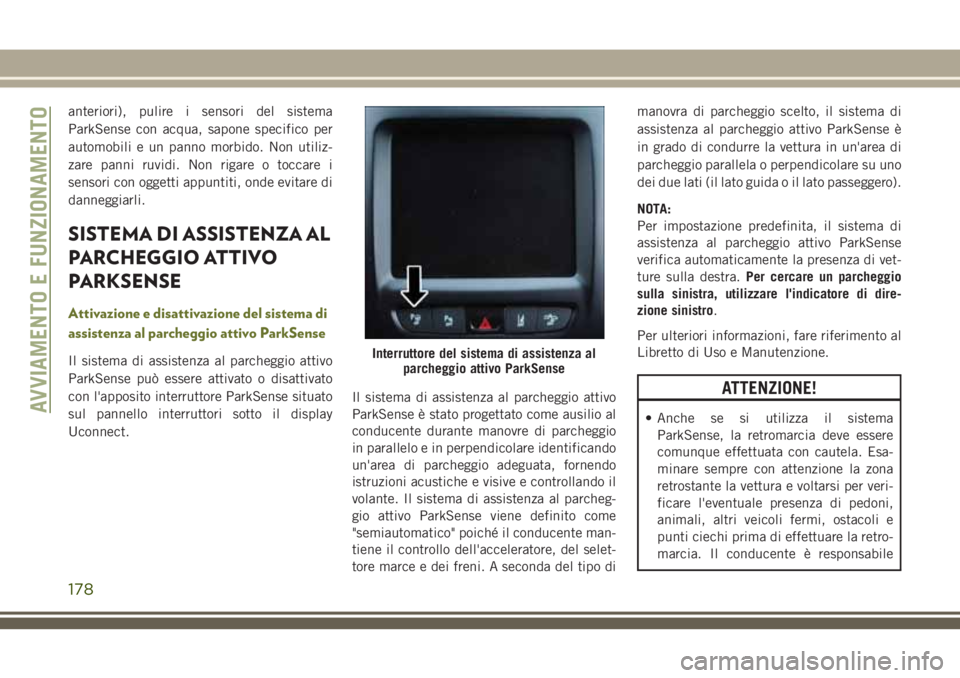

anteriori), pulire i sensori del sistema
ParkSense con acqua, sapone specifico per
automobili e un panno morbido. Non utiliz-
zare panni ruvidi. Non rigare o toccare i
sensori con oggetti appuntiti, onde evitare di
danneggiarli.
SISTEMA DI ASSISTENZA AL
PARCHEGGIO ATTIVO
PARKSENSE
Attivazione e disattivazione del sistema di
assistenza al parcheggio attivo ParkSense
Il sistema di assistenza al parcheggio attivo
ParkSense può essere attivato o disattivato
con l'apposito interruttore ParkSense situato
sul pannello interruttori sotto il display
Uconnect.Il sistema di assistenza al parcheggio attivo
ParkSense è stato progettato come ausilio al
conducente durante manovre di parcheggio
in parallelo e in perpendicolare identificando
un'area di parcheggio adeguata, fornendo
istruzioni acustiche e visive e controllando il
volante. Il sistema di assistenza al parcheg-
gio attivo ParkSense viene definito come
"semiautomatico" poiché il conducente man-
tiene il controllo dell'acceleratore, del selet-
tore marce e dei freni. A seconda del tipo dimanovra di parcheggio scelto, il sistema di
assistenza al parcheggio attivo ParkSense è
in grado di condurre la vettura in un'area di
parcheggio parallela o perpendicolare su uno
dei due lati (il lato guida o il lato passeggero).
NOTA:
Per impostazione predefinita, il sistema di
assistenza al parcheggio attivo ParkSense
verifica automaticamente la presenza di vet-
ture sulla destra.Per cercare un parcheggio
sulla sinistra, utilizzare l'indicatore di dire-
zione sinistro.
Per ulteriori informazioni, fare riferimento al
Libretto di Uso e Manutenzione.
ATTENZIONE!
• Anche se si utilizza il sistema
ParkSense, la retromarcia deve essere
comunque effettuata con cautela. Esa-
minare sempre con attenzione la zona
retrostante la vettura e voltarsi per veri-
ficare l'eventuale presenza di pedoni,
animali, altri veicoli fermi, ostacoli e
punti ciechi prima di effettuare la retro-
marcia. Il conducente è responsabile
Interruttore del sistema di assistenza al
parcheggio attivo ParkSense
AVVIAMENTO E FUNZIONAMENTO
178

ATTENZIONE!
della sicurezza e deve tenere costante-
mente sotto controllo l'area circostante
la vettura. L'inosservanza di tali precau-
zioni può causare lesioni gravi anche
letali.
• Prima di utilizzare il sistema ParkSense,
si consiglia vivamente di smontare dalla
vettura il complessivo sfera del gancio di
traino e relativo attacco quando la vet-
tura non è impiegata per operazioni di
traino. L'inosservanza di tale prescri-
zione può causare lesioni a persone o
danni alle vetture o agli ostacoli, in
quanto, quando viene emesso il segnale
di allarme in tono continuo, la sfera del
gancio di traino si trova già in una posi-
zione molto più ravvicinata all'ostacolo
rispetto al paraurti posteriore. Inoltre, i
sensori potrebbero rilevare il comples-
sivo della sfera del gancio di traino e il
relativo attacco (a seconda della dimen-
sione e della forma), fornendo una falsa
indicazione della presenza di un osta-
colo nella zona retrostante la vettura.

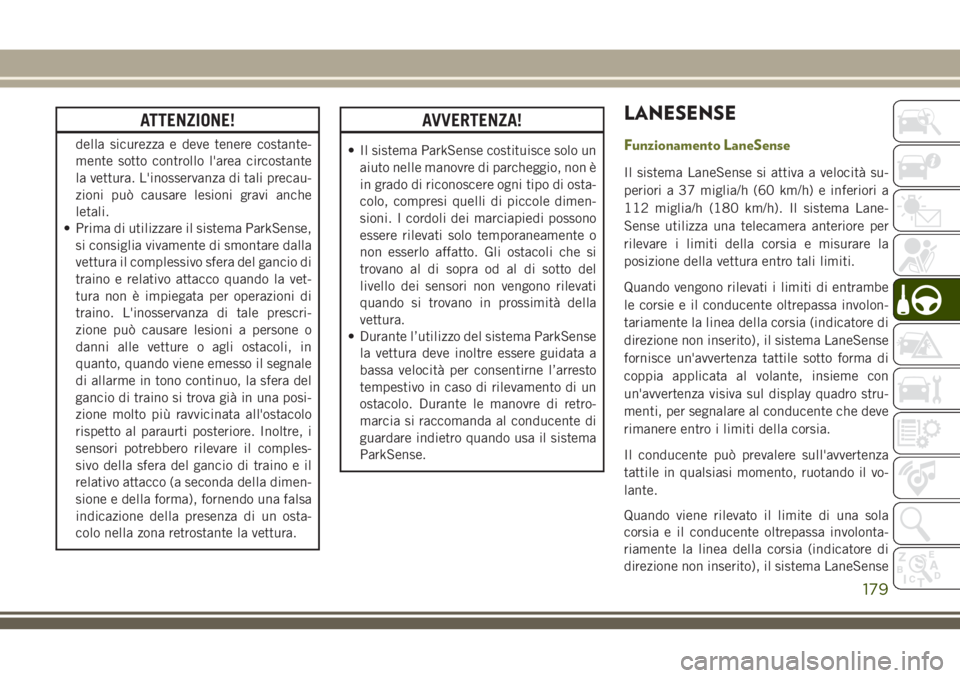

AVVERTENZA!
• Il sistema ParkSense costituisce solo un
aiuto nelle manovre di parcheggio, non è
in grado di riconoscere ogni tipo di osta-
colo, compresi quelli di piccole dimen-
sioni. I cordoli dei marciapiedi possono
essere rilevati solo temporaneamente o
non esserlo affatto. Gli ostacoli che si
trovano al di sopra od al di sotto del
livello dei sensori non vengono rilevati
quando si trovano in prossimità della
vettura.
• Durante l’utilizzo del sistema ParkSense
la vettura deve inoltre essere guidata a
bassa velocità per consentirne l’arresto
tempestivo in caso di rilevamento di un
ostacolo. Durante le manovre di retro-
marcia si raccomanda al conducente di
guardare indietro quando usa il sistema
ParkSense.
LANESENSE
Funzionamento LaneSense
Il sistema LaneSense si attiva a velocità su-
periori a 37 miglia/h (60 km/h) e inferiori a
112 miglia/h (180 km/h). Il sistema Lane-
Sense utilizza una telecamera anteriore per
rilevare i limiti della corsia e misurare la
posizione della vettura entro tali limiti.
Quando vengono rilevati i limiti di entrambe
le corsie e il conducente oltrepassa involon-
tariamente la linea della corsia (indicatore di
direzione non inserito), il sistema LaneSense
fornisce un'avvertenza tattile sotto forma di
coppia applicata al volante, insieme con
un'avvertenza visiva sul display quadro stru-
menti, per segnalare al conducente che deve
rimanere entro i limiti della corsia.
Il conducente può prevalere sull'avvertenza
tattile in qualsiasi momento, ruotando il vo-
lante.
Quando viene rilevato il limite di una sola
corsia e il conducente oltrepassa involonta-
riamente la linea della corsia (indicatore di
direzione non inserito), il sistema LaneSense
179

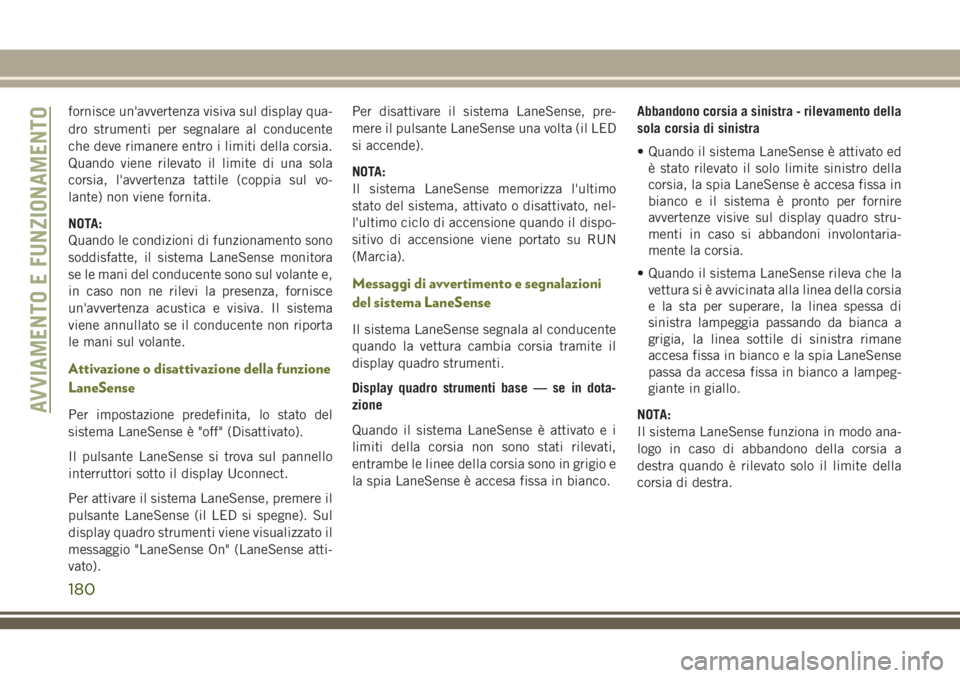

fornisce un'avvertenza visiva sul display qua-
dro strumenti per segnalare al conducente
che deve rimanere entro i limiti della corsia.
Quando viene rilevato il limite di una sola
corsia, l'avvertenza tattile (coppia sul vo-
lante) non viene fornita.
NOTA:
Quando le condizioni di funzionamento sono
soddisfatte, il sistema LaneSense monitora
se le mani del conducente sono sul volante e,
in caso non ne rilevi la presenza, fornisce
un'avvertenza acustica e visiva. Il sistema
viene annullato se il conducente non riporta
le mani sul volante.
Attivazione o disattivazione della funzione
LaneSense
Per impostazione predefinita, lo stato del
sistema LaneSense è "off" (Disattivato).
Il pulsante LaneSense si trova sul pannello
interruttori sotto il display Uconnect.
Per attivare il sistema LaneSense, premere il
pulsante LaneSense (il LED si spegne). Sul
display quadro strumenti viene visualizzato il
messaggio "LaneSense On" (LaneSense atti-
vato).Per disattivare il sistema LaneSense, pre-
mere il pulsante LaneSense una volta (il LED
si accende).
NOTA:
Il sistema LaneSense memorizza l'ultimo
stato del sistema, attivato o disattivato, nel-
l'ultimo ciclo di accensione quando il dispo-
sitivo di accensione viene portato su RUN
(Marcia).
Messaggi di avvertimento e segnalazioni
del sistema LaneSense
Il sistema LaneSense segnala al conducente
quando la vettura cambia corsia tramite il
display quadro strumenti.
Display quadro strumenti base — se in dota-
zione
Quando il sistema LaneSense è attivato e i
limiti della corsia non sono stati rilevati,
entrambe le linee della corsia sono in grigio e
la spia LaneSense è accesa fissa in bianco.Abbandono corsia a sinistra - rilevamento della
sola corsia di sinistra
• Quando il sistema LaneSense è attivato ed
è stato rilevato il solo limite sinistro della
corsia, la spia LaneSense è accesa fissa in
bianco e il sistema è pronto per fornire
avvertenze visive sul display quadro stru-
menti in caso si abbandoni involontaria-
mente la corsia.
• Quando il sistema LaneSense rileva che la
vettura si è avvicinata alla linea della corsia
e la sta per superare, la linea spessa di
sinistra lampeggia passando da bianca a
grigia, la linea sottile di sinistra rimane
accesa fissa in bianco e la spia LaneSense
passa da accesa fissa in bianco a lampeg-
giante in giallo.
NOTA:
Il sistema LaneSense funziona in modo ana-
logo in caso di abbandono della corsia a
destra quando è rilevato solo il limite della
corsia di destra.
AVVIAMENTO E FUNZIONAMENTO
180

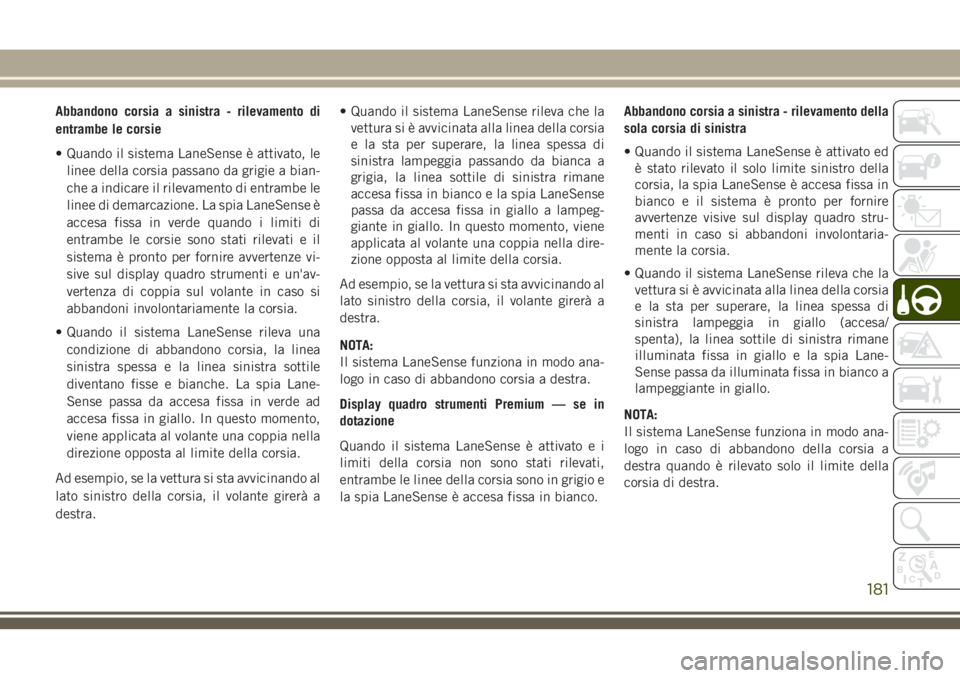

Abbandono corsia a sinistra - rilevamento di
entrambe le corsie
• Quando il sistema LaneSense è attivato, le
linee della corsia passano da grigie a bian-
che a indicare il rilevamento di entrambe le
linee di demarcazione. La spia LaneSense è
accesa fissa in verde quando i limiti di
entrambe le corsie sono stati rilevati e il
sistema è pronto per fornire avvertenze vi-
sive sul display quadro strumenti e un'av-
vertenza di coppia sul volante in caso si
abbandoni involontariamente la corsia.
• Quando il sistema LaneSense rileva una
condizione di abbandono corsia, la linea
sinistra spessa e la linea sinistra sottile
diventano fisse e bianche. La spia Lane-
Sense passa da accesa fissa in verde ad
accesa fissa in giallo. In questo momento,
viene applicata al volante una coppia nella
direzione opposta al limite della corsia.
Ad esempio, se la vettura si sta avvicinando al
lato sinistro della corsia, il volante girerà a
destra.• Quando il sistema LaneSense rileva che la
vettura si è avvicinata alla linea della corsia
e la sta per superare, la linea spessa di
sinistra lampeggia passando da bianca a
grigia, la linea sottile di sinistra rimane
accesa fissa in bianco e la spia LaneSense
passa da accesa fissa in giallo a lampeg-
giante in giallo. In questo momento, viene
applicata al volante una coppia nella dire-
zione opposta al limite della corsia.
Ad esempio, se la vettura si sta avvicinando al
lato sinistro della corsia, il volante girerà a
destra.
NOTA:
Il sistema LaneSense funziona in modo ana-
logo in caso di abbandono corsia a destra.
Display quadro strumenti Premium — se in
dotazione
Quando il sistema LaneSense è attivato e i
limiti della corsia non sono stati rilevati,
entrambe le linee della corsia sono in grigio e
la spia LaneSense è accesa fissa in bianco.Abbandono corsia a sinistra - rilevamento della
sola corsia di sinistra
• Quando il sistema LaneSense è attivato ed
è stato rilevato il solo limite sinistro della
corsia, la spia LaneSense è accesa fissa in
bianco e il sistema è pronto per fornire
avvertenze visive sul display quadro stru-
menti in caso si abbandoni involontaria-
mente la corsia.
• Quando il sistema LaneSense rileva che la
vettura si è avvicinata alla linea della corsia
e la sta per superare, la linea spessa di
sinistra lampeggia in giallo (accesa/
spenta), la linea sottile di sinistra rimane
illuminata fissa in giallo e la spia Lane-
Sense passa da illuminata fissa in bianco a
lampeggiante in giallo.
NOTA:
Il sistema LaneSense funziona in modo ana-
logo in caso di abbandono della corsia a
destra quando è rilevato solo il limite della
corsia di destra.
181

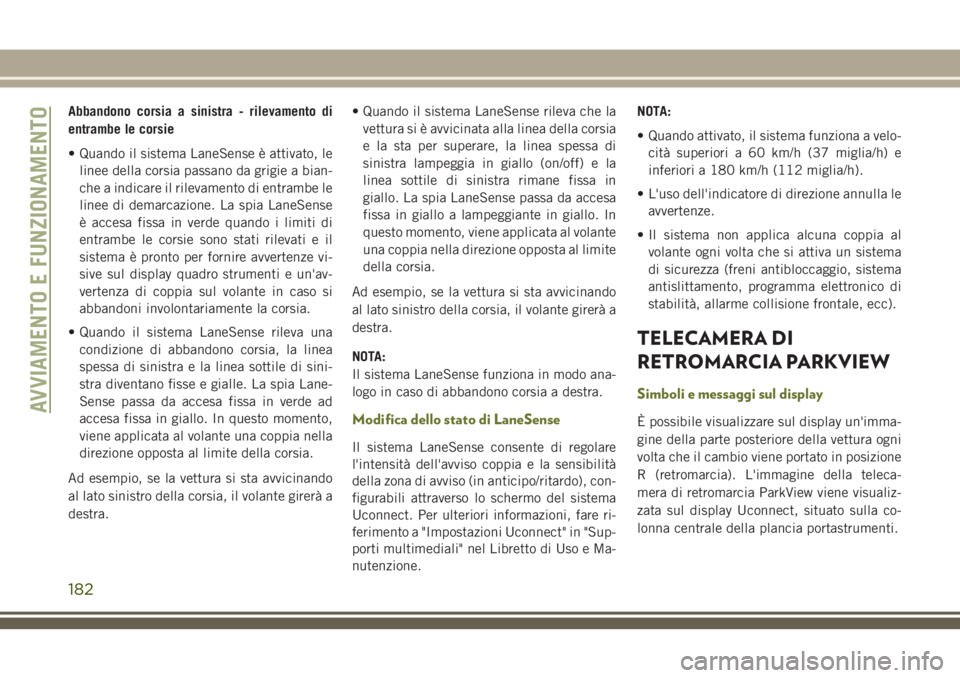

Abbandono corsia a sinistra - rilevamento di
entrambe le corsie
• Quando il sistema LaneSense è attivato, le
linee della corsia passano da grigie a bian-
che a indicare il rilevamento di entrambe le
linee di demarcazione. La spia LaneSense
è accesa fissa in verde quando i limiti di
entrambe le corsie sono stati rilevati e il
sistema è pronto per fornire avvertenze vi-
sive sul display quadro strumenti e un'av-
vertenza di coppia sul volante in caso si
abbandoni involontariamente la corsia.
• Quando il sistema LaneSense rileva una
condizione di abbandono corsia, la linea
spessa di sinistra e la linea sottile di sini-
stra diventano fisse e gialle. La spia Lane-
Sense passa da accesa fissa in verde ad
accesa fissa in giallo. In questo momento,
viene applicata al volante una coppia nella
direzione opposta al limite della corsia.
Ad esempio, se la vettura si sta avvicinando
al lato sinistro della corsia, il volante girerà a
destra.• Quando il sistema LaneSense rileva che la
vettura si è avvicinata alla linea della corsia
e la sta per superare, la linea spessa di
sinistra lampeggia in giallo (on/off) e la
linea sottile di sinistra rimane fissa in
giallo. La spia LaneSense passa da accesa
fissa in giallo a lampeggiante in giallo. In
questo momento, viene applicata al volante
una coppia nella direzione opposta al limite
della corsia.
Ad esempio, se la vettura si sta avvicinando
al lato sinistro della corsia, il volante girerà a
destra.
NOTA:
Il sistema LaneSense funziona in modo ana-
logo in caso di abbandono corsia a destra.
Modifica dello stato di LaneSense
Il sistema LaneSense consente di regolare
l'intensità dell'avviso coppia e la sensibilità
della zona di avviso (in anticipo/ritardo), con-
figurabili attraverso lo schermo del sistema
Uconnect. Per ulteriori informazioni, fare ri-
ferimento a "Impostazioni Uconnect" in "Sup-
porti multimediali" nel Libretto di Uso e Ma-
nutenzione.NOTA:
• Quando attivato, il sistema funziona a velo-
cità superiori a 60 km/h (37 miglia/h) e
inferiori a 180 km/h (112 miglia/h).
• L'uso dell'indicatore di direzione annulla le
avvertenze.
• Il sistema non applica alcuna coppia al
volante ogni volta che si attiva un sistema
di sicurezza (freni antibloccaggio, sistema
antislittamento, programma elettronico di
stabilità, allarme collisione frontale, ecc).
TELECAMERA DI
RETROMARCIA PARKVIEW
Simboli e messaggi sul display
È possibile visualizzare sul display un'imma-
gine della parte posteriore della vettura ogni
volta che il cambio viene portato in posizione
R (retromarcia). L'immagine della teleca-
mera di retromarcia ParkView viene visualiz-
zata sul display Uconnect, situato sulla co-
lonna centrale della plancia portastrumenti.AVVIAMENTO E FUNZIONAMENTO
182
