2018 JEEP CHEROKEE Libretto Uso Manutenzione (in Italian)

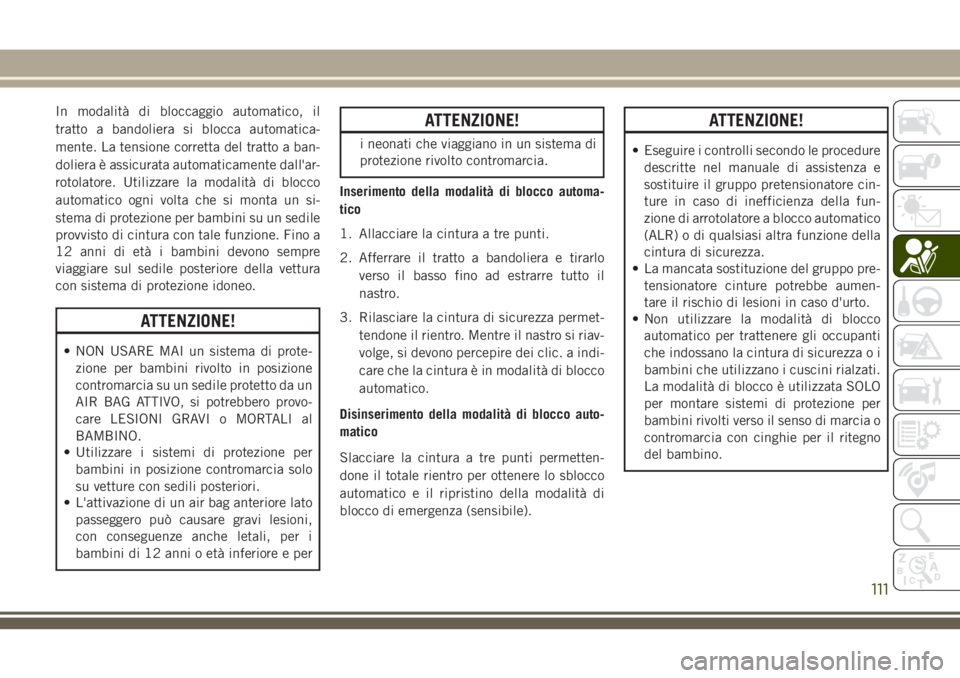

In modalità di bloccaggio automatico, il
tratto a bandoliera si blocca automatica-
mente. La tensione corretta del tratto a ban-
doliera è assicurata automaticamente dall'ar-
rotolatore. Utilizzare la modalità di blocco
automatico ogni volta che si monta un si-
stema di protezione per bambini su un sedile
provvisto di cintura con tale funzione. Fino a
12 anni di età i bambini devono sempre
viaggiare sul sedile posteriore della vettura
con sistema di protezione idoneo.
ATTENZIONE!
• NON USARE MAI un sistema di prote-
zione per bambini rivolto in posizione
contromarcia su un sedile protetto da un
AIR BAG ATTIVO, si potrebbero provo-
care LESIONI GRAVI o MORTALI al
BAMBINO.
• Utilizzare i sistemi di protezione per
bambini in posizione contromarcia solo
su vetture con sedili posteriori.
• L'attivazione di un air bag anteriore lato
passeggero può causare gravi lesioni,
con conseguenze anche letali, per i
bambini di 12 anni o età inferiore e per
ATTENZIONE!
i neonati che viaggiano in un sistema di
protezione rivolto contromarcia.
Inserimento della modalità di blocco automa-
tico
1. Allacciare la cintura a tre punti.
2. Afferrare il tratto a bandoliera e tirarlo
verso il basso fino ad estrarre tutto il
nastro.
3. Rilasciare la cintura di sicurezza permet-
tendone il rientro. Mentre il nastro si riav-
volge, si devono percepire dei clic. a indi-
care che la cintura è in modalità di blocco
automatico.
Disinserimento della modalità di blocco auto-
matico
Slacciare la cintura a tre punti permetten-
done il totale rientro per ottenere lo sblocco
automatico e il ripristino della modalità di
blocco di emergenza (sensibile).
ATTENZIONE!
• Eseguire i controlli secondo le procedure
descritte nel manuale di assistenza e
sostituire il gruppo pretensionatore cin-
ture in caso di inefficienza della fun-
zione di arrotolatore a blocco automatico
(ALR) o di qualsiasi altra funzione della
cintura di sicurezza.
• La mancata sostituzione del gruppo pre-
tensionatore cinture potrebbe aumen-
tare il rischio di lesioni in caso d'urto.
• Non utilizzare la modalità di blocco
automatico per trattenere gli occupanti
che indossano la cintura di sicurezza o i
bambini che utilizzano i cuscini rialzati.
La modalità di blocco è utilizzata SOLO
per montare sistemi di protezione per
bambini rivolti verso il senso di marcia o
contromarcia con cinghie per il ritegno
del bambino.
111

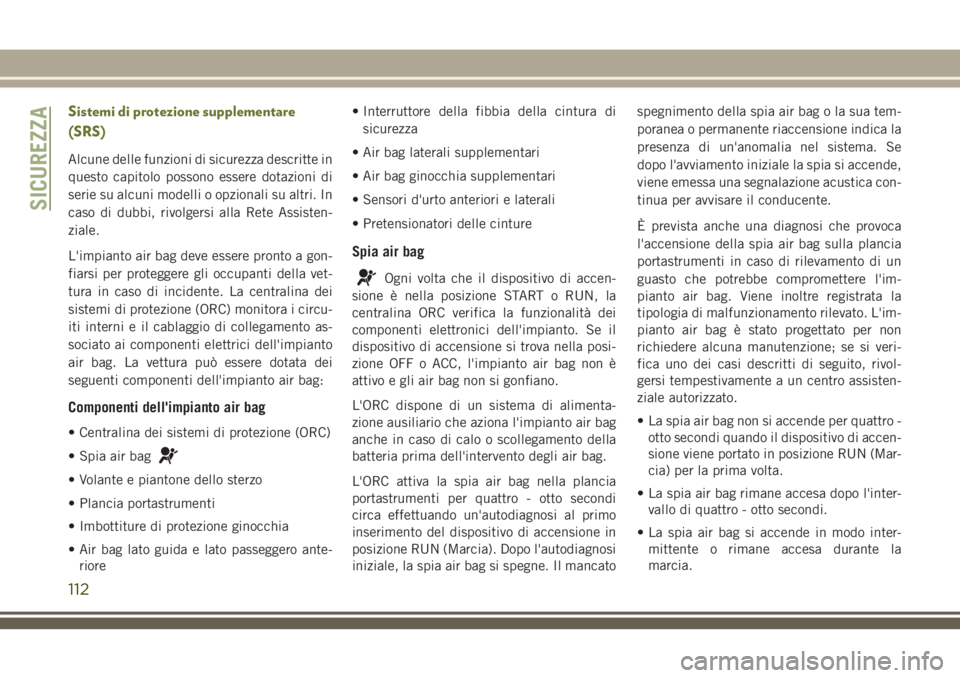

Sistemi di protezione supplementare
(SRS)
Alcune delle funzioni di sicurezza descritte in
questo capitolo possono essere dotazioni di
serie su alcuni modelli o opzionali su altri. In
caso di dubbi, rivolgersi alla Rete Assisten-
ziale.
L'impianto air bag deve essere pronto a gon-
fiarsi per proteggere gli occupanti della vet-
tura in caso di incidente. La centralina dei
sistemi di protezione (ORC) monitora i circu-
iti interni e il cablaggio di collegamento as-
sociato ai componenti elettrici dell'impianto
air bag. La vettura può essere dotata dei
seguenti componenti dell'impianto air bag:
Componenti dell'impianto air bag
• Centralina dei sistemi di protezione (ORC)
• Spia air bag
• Volante e piantone dello sterzo
• Plancia portastrumenti
• Imbottiture di protezione ginocchia
• Air bag lato guida e lato passeggero ante-
riore• Interruttore della fibbia della cintura di
sicurezza
• Air bag laterali supplementari
• Air bag ginocchia supplementari
• Sensori d'urto anteriori e laterali
• Pretensionatori delle cinture
Spia air bag
Ogni volta che il dispositivo di accen-
sione è nella posizione START o RUN, la
centralina ORC verifica la funzionalità dei
componenti elettronici dell'impianto. Se il
dispositivo di accensione si trova nella posi-
zione OFF o ACC, l'impianto air bag non è
attivo e gli air bag non si gonfiano.
L'ORC dispone di un sistema di alimenta-
zione ausiliario che aziona l'impianto air bag
anche in caso di calo o scollegamento della
batteria prima dell'intervento degli air bag.
L'ORC attiva la spia air bag nella plancia
portastrumenti per quattro - otto secondi
circa effettuando un'autodiagnosi al primo
inserimento del dispositivo di accensione in
posizione RUN (Marcia). Dopo l'autodiagnosi
iniziale, la spia air bag si spegne. Il mancatospegnimento della spia air bag o la sua tem-
poranea o permanente riaccensione indica la
presenza di un'anomalia nel sistema. Se
dopo l'avviamento iniziale la spia si accende,
viene emessa una segnalazione acustica con-
tinua per avvisare il conducente.
È prevista anche una diagnosi che provoca
l'accensione della spia air bag sulla plancia
portastrumenti in caso di rilevamento di un
guasto che potrebbe compromettere l'im-
pianto air bag. Viene inoltre registrata la
tipologia di malfunzionamento rilevato. L'im-
pianto air bag è stato progettato per non
richiedere alcuna manutenzione; se si veri-
fica uno dei casi descritti di seguito, rivol-
gersi tempestivamente a un centro assisten-
ziale autorizzato.
• La spia air bag non si accende per quattro -
otto secondi quando il dispositivo di accen-
sione viene portato in posizione RUN (Mar-
cia) per la prima volta.
• La spia air bag rimane accesa dopo l'inter-
vallo di quattro - otto secondi.
• La spia air bag si accende in modo inter-
mittente o rimane accesa durante la
marcia.
SICUREZZA
112

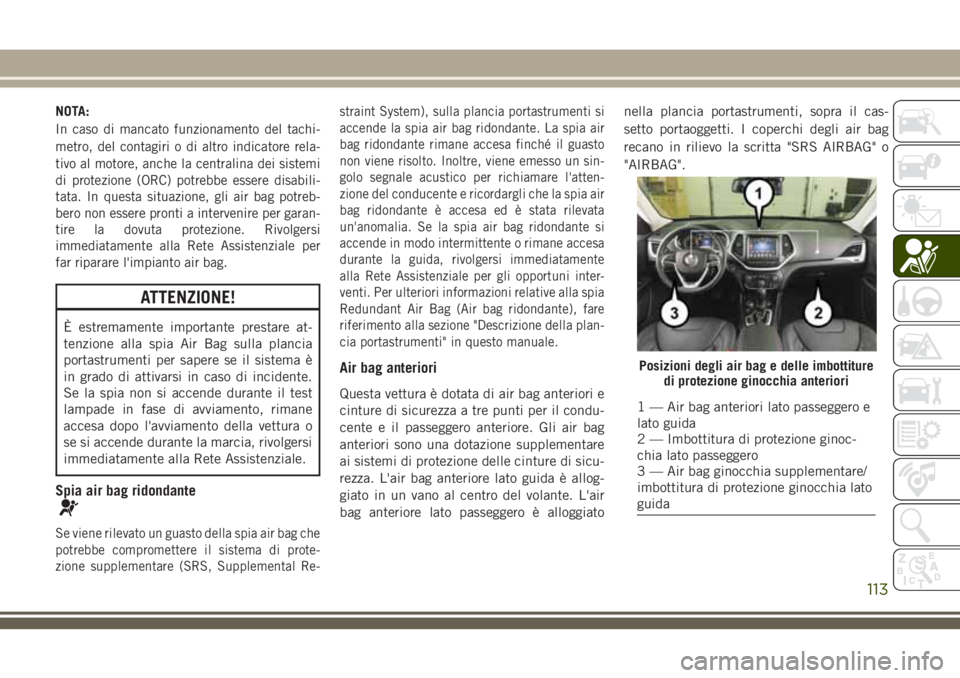

NOTA:
In caso di mancato funzionamento del tachi-
metro, del contagiri o di altro indicatore rela-
tivo al motore, anche la centralina dei sistemi
di protezione (ORC) potrebbe essere disabili-
tata. In questa situazione, gli air bag potreb-
bero non essere pronti a intervenire per garan-
tire la dovuta protezione. Rivolgersi
immediatamente alla Rete Assistenziale per
far riparare l'impianto air bag.
ATTENZIONE!
È estremamente importante prestare at-
tenzione alla spia Air Bag sulla plancia
portastrumenti per sapere se il sistema è
in grado di attivarsi in caso di incidente.
Se la spia non si accende durante il test
lampade in fase di avviamento, rimane
accesa dopo l'avviamento della vettura o
se si accende durante la marcia, rivolgersi
immediatamente alla Rete Assistenziale.
Spia air bag ridondante
Se viene rilevato un guasto della spia air bag che
potrebbe compromettere il sistema di prote-
zione supplementare (SRS, Supplemental Re-straint System), sulla plancia portastrumenti si
accende la spia air bag ridondante. La spia air
bag ridondante rimane accesa finché il guasto
non viene risolto. Inoltre, viene emesso un sin-
golo segnale acustico per richiamare l'atten-
zione del conducente e ricordargli che la spia air
bag ridondante è accesa ed è stata rilevata
un'anomalia. Se la spia air bag ridondante si
accende in modo intermittente o rimane accesa
durante la guida, rivolgersi immediatamente
alla Rete Assistenziale per gli opportuni inter-
venti. Per ulteriori informazioni relative alla spia
Redundant Air Bag (Air bag ridondante), fare
riferimento alla sezione "Descrizione della plan-
cia portastrumenti" in questo manuale.
Air bag anteriori
Questa vettura è dotata di air bag anteriori e
cinture di sicurezza a tre punti per il condu-
cente e il passeggero anteriore. Gli air bag
anteriori sono una dotazione supplementare
ai sistemi di protezione delle cinture di sicu-
rezza. L'air bag anteriore lato guida è allog-
giato in un vano al centro del volante. L'air
bag anteriore lato passeggero è alloggiatonella plancia portastrumenti, sopra il cas-
setto portaoggetti. I coperchi degli air bag
recano in rilievo la scritta "SRS AIRBAG" o
"AIRBAG".
Posizioni degli air bag e delle imbottiture
di protezione ginocchia anteriori
1 — Air bag anteriori lato passeggero e
lato guida
2 — Imbottitura di protezione ginoc-
chia lato passeggero
3 — Air bag ginocchia supplementare/
imbottitura di protezione ginocchia lato
guida
113

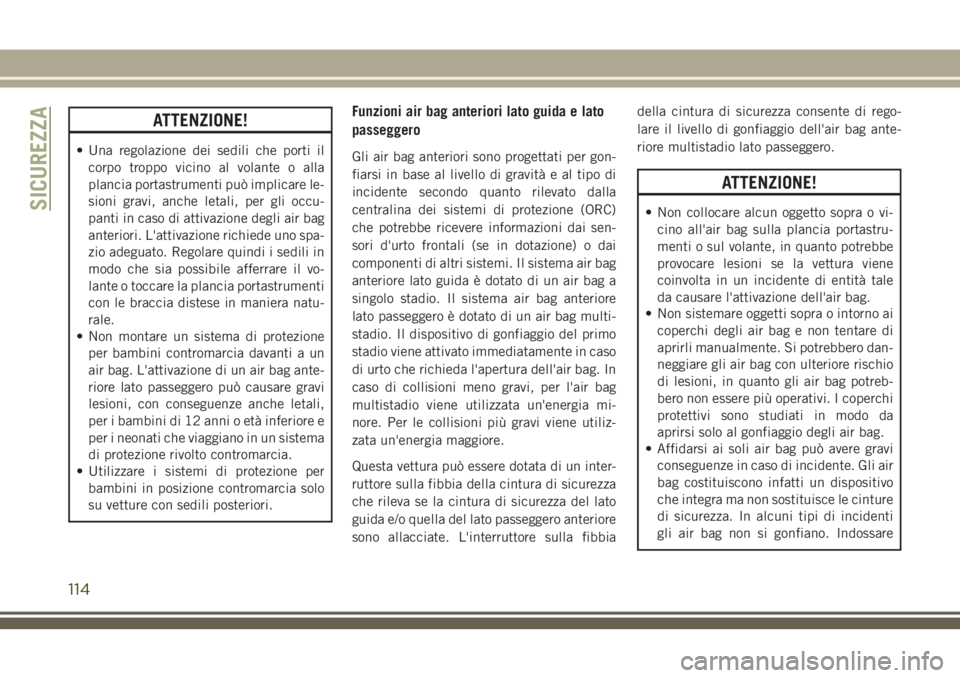

ATTENZIONE!
• Una regolazione dei sedili che porti il
corpo troppo vicino al volante o alla
plancia portastrumenti può implicare le-
sioni gravi, anche letali, per gli occu-
panti in caso di attivazione degli air bag
anteriori. L'attivazione richiede uno spa-
zio adeguato. Regolare quindi i sedili in
modo che sia possibile afferrare il vo-
lante o toccare la plancia portastrumenti
con le braccia distese in maniera natu-
rale.
• Non montare un sistema di protezione
per bambini contromarcia davanti a un
air bag. L'attivazione di un air bag ante-
riore lato passeggero può causare gravi
lesioni, con conseguenze anche letali,
per i bambini di 12 anni o età inferiore e
per i neonati che viaggiano in un sistema
di protezione rivolto contromarcia.
• Utilizzare i sistemi di protezione per
bambini in posizione contromarcia solo
su vetture con sedili posteriori.
Funzioni air bag anteriori lato guida e lato
passeggero
Gli air bag anteriori sono progettati per gon-
fiarsi in base al livello di gravità e al tipo di
incidente secondo quanto rilevato dalla
centralina dei sistemi di protezione (ORC)
che potrebbe ricevere informazioni dai sen-
sori d'urto frontali (se in dotazione) o dai
componenti di altri sistemi. Il sistema air bag
anteriore lato guida è dotato di un air bag a
singolo stadio. Il sistema air bag anteriore
lato passeggero è dotato di un air bag multi-
stadio. Il dispositivo di gonfiaggio del primo
stadio viene attivato immediatamente in caso
di urto che richieda l'apertura dell'air bag. In
caso di collisioni meno gravi, per l'air bag
multistadio viene utilizzata un'energia mi-
nore. Per le collisioni più gravi viene utiliz-
zata un'energia maggiore.
Questa vettura può essere dotata di un inter-
ruttore sulla fibbia della cintura di sicurezza
che rileva se la cintura di sicurezza del lato
guida e/o quella del lato passeggero anteriore
sono allacciate. L'interruttore sulla fibbiadella cintura di sicurezza consente di rego-
lare il livello di gonfiaggio dell'air bag ante-
riore multistadio lato passeggero.
ATTENZIONE!
• Non collocare alcun oggetto sopra o vi-
cino all'air bag sulla plancia portastru-
menti o sul volante, in quanto potrebbe
provocare lesioni se la vettura viene
coinvolta in un incidente di entità tale
da causare l'attivazione dell'air bag.
• Non sistemare oggetti sopra o intorno ai
coperchi degli air bag e non tentare di
aprirli manualmente. Si potrebbero dan-
neggiare gli air bag con ulteriore rischio
di lesioni, in quanto gli air bag potreb-
bero non essere più operativi. I coperchi
protettivi sono studiati in modo da
aprirsi solo al gonfiaggio degli air bag.
• Affidarsi ai soli air bag può avere gravi
conseguenze in caso di incidente. Gli air
bag costituiscono infatti un dispositivo
che integra ma non sostituisce le cinture
di sicurezza. In alcuni tipi di incidenti
gli air bag non si gonfiano. IndossareSICUREZZA
114

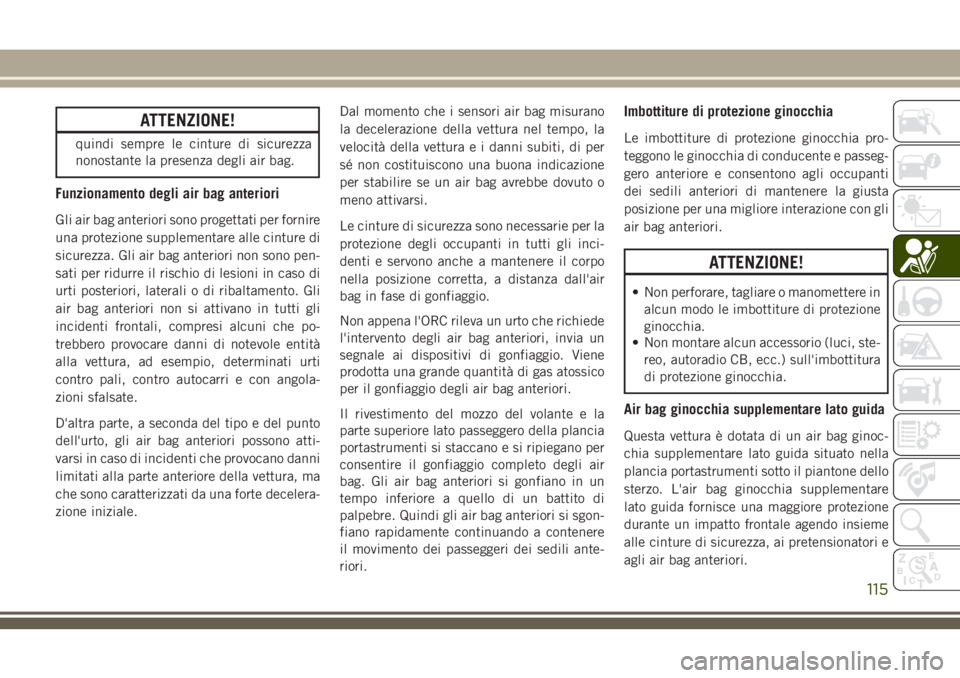

ATTENZIONE!
quindi sempre le cinture di sicurezza
nonostante la presenza degli air bag.
Funzionamento degli air bag anteriori
Gli air bag anteriori sono progettati per fornire
una protezione supplementare alle cinture di
sicurezza. Gli air bag anteriori non sono pen-
sati per ridurre il rischio di lesioni in caso di
urti posteriori, laterali o di ribaltamento. Gli
air bag anteriori non si attivano in tutti gli
incidenti frontali, compresi alcuni che po-
trebbero provocare danni di notevole entità
alla vettura, ad esempio, determinati urti
contro pali, contro autocarri e con angola-
zioni sfalsate.
D'altra parte, a seconda del tipo e del punto
dell'urto, gli air bag anteriori possono atti-
varsi in caso di incidenti che provocano danni
limitati alla parte anteriore della vettura, ma
che sono caratterizzati da una forte decelera-
zione iniziale.Dal momento che i sensori air bag misurano
la decelerazione della vettura nel tempo, la
velocità della vettura e i danni subiti, di per
sé non costituiscono una buona indicazione
per stabilire se un air bag avrebbe dovuto o
meno attivarsi.
Le cinture di sicurezza sono necessarie per la
protezione degli occupanti in tutti gli inci-
denti e servono anche a mantenere il corpo
nella posizione corretta, a distanza dall'air
bag in fase di gonfiaggio.
Non appena l'ORC rileva un urto che richiede
l'intervento degli air bag anteriori, invia un
segnale ai dispositivi di gonfiaggio. Viene
prodotta una grande quantità di gas atossico
per il gonfiaggio degli air bag anteriori.
Il rivestimento del mozzo del volante e la
parte superiore lato passeggero della plancia
portastrumenti si staccano e si ripiegano per
consentire il gonfiaggio completo degli air
bag. Gli air bag anteriori si gonfiano in un
tempo inferiore a quello di un battito di
palpebre. Quindi gli air bag anteriori si sgon-
fiano rapidamente continuando a contenere
il movimento dei passeggeri dei sedili ante-
riori.
Imbottiture di protezione ginocchia
Le imbottiture di protezione ginocchia pro-
teggono le ginocchia di conducente e passeg-
gero anteriore e consentono agli occupanti
dei sedili anteriori di mantenere la giusta
posizione per una migliore interazione con gli
air bag anteriori.
ATTENZIONE!
• Non perforare, tagliare o manomettere in
alcun modo le imbottiture di protezione
ginocchia.
• Non montare alcun accessorio (luci, ste-
reo, autoradio CB, ecc.) sull'imbottitura
di protezione ginocchia.
Air bag ginocchia supplementare lato guida
Questa vettura è dotata di un air bag ginoc-
chia supplementare lato guida situato nella
plancia portastrumenti sotto il piantone dello
sterzo. L'air bag ginocchia supplementare
lato guida fornisce una maggiore protezione
durante un impatto frontale agendo insieme
alle cinture di sicurezza, ai pretensionatori e
agli air bag anteriori.
115

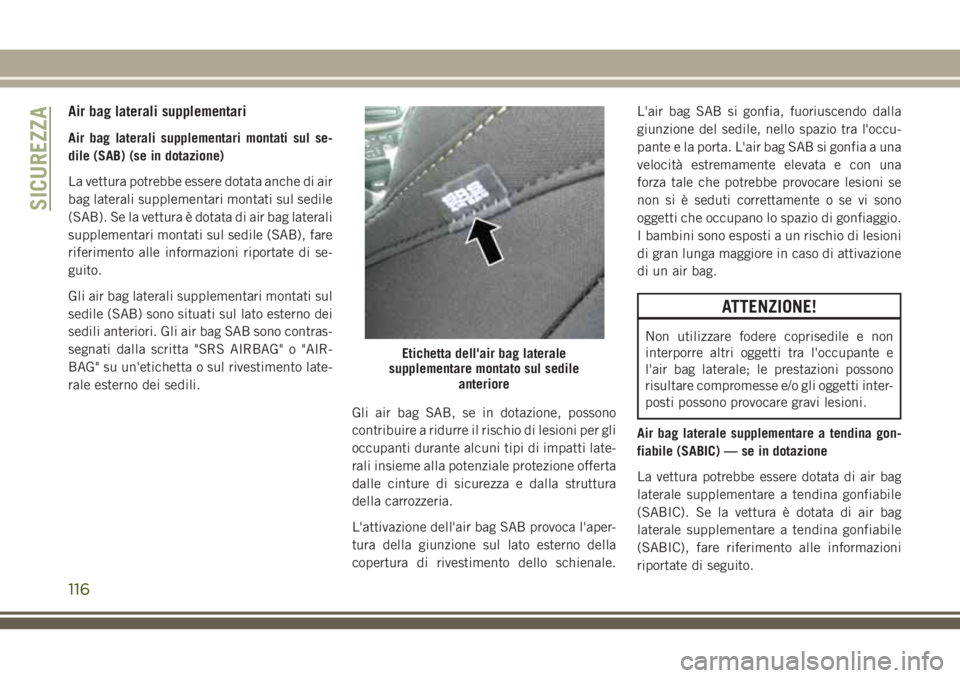

Air bag laterali supplementari
Air bag laterali supplementari montati sul se-
dile (SAB) (se in dotazione)
La vettura potrebbe essere dotata anche di air
bag laterali supplementari montati sul sedile
(SAB). Se la vettura è dotata di air bag laterali
supplementari montati sul sedile (SAB), fare
riferimento alle informazioni riportate di se-
guito.
Gli air bag laterali supplementari montati sul
sedile (SAB) sono situati sul lato esterno dei
sedili anteriori. Gli air bag SAB sono contras-
segnati dalla scritta "SRS AIRBAG" o "AIR-
BAG" su un'etichetta o sul rivestimento late-
rale esterno dei sedili.
Gli air bag SAB, se in dotazione, possono
contribuire a ridurre il rischio di lesioni per gli
occupanti durante alcuni tipi di impatti late-
rali insieme alla potenziale protezione offerta
dalle cinture di sicurezza e dalla struttura
della carrozzeria.
L'attivazione dell'air bag SAB provoca l'aper-
tura della giunzione sul lato esterno della
copertura di rivestimento dello schienale.L'air bag SAB si gonfia, fuoriuscendo dalla
giunzione del sedile, nello spazio tra l'occu-
pante e la porta. L'air bag SAB si gonfia a una
velocità estremamente elevata e con una
forza tale che potrebbe provocare lesioni se
non si è seduti correttamente o se vi sono
oggetti che occupano lo spazio di gonfiaggio.
I bambini sono esposti a un rischio di lesioni
di gran lunga maggiore in caso di attivazione
di un air bag.
ATTENZIONE!
Non utilizzare fodere coprisedile e non
interporre altri oggetti tra l'occupante e
l'air bag laterale; le prestazioni possono
risultare compromesse e/o gli oggetti inter-
posti possono provocare gravi lesioni.
Air bag laterale supplementare a tendina gon-
fiabile (SABIC) — se in dotazione
La vettura potrebbe essere dotata di air bag
laterale supplementare a tendina gonfiabile
(SABIC). Se la vettura è dotata di air bag
laterale supplementare a tendina gonfiabile
(SABIC), fare riferimento alle informazioni
riportate di seguito.
Etichetta dell'air bag laterale
supplementare montato sul sedile
anteriore
SICUREZZA
116

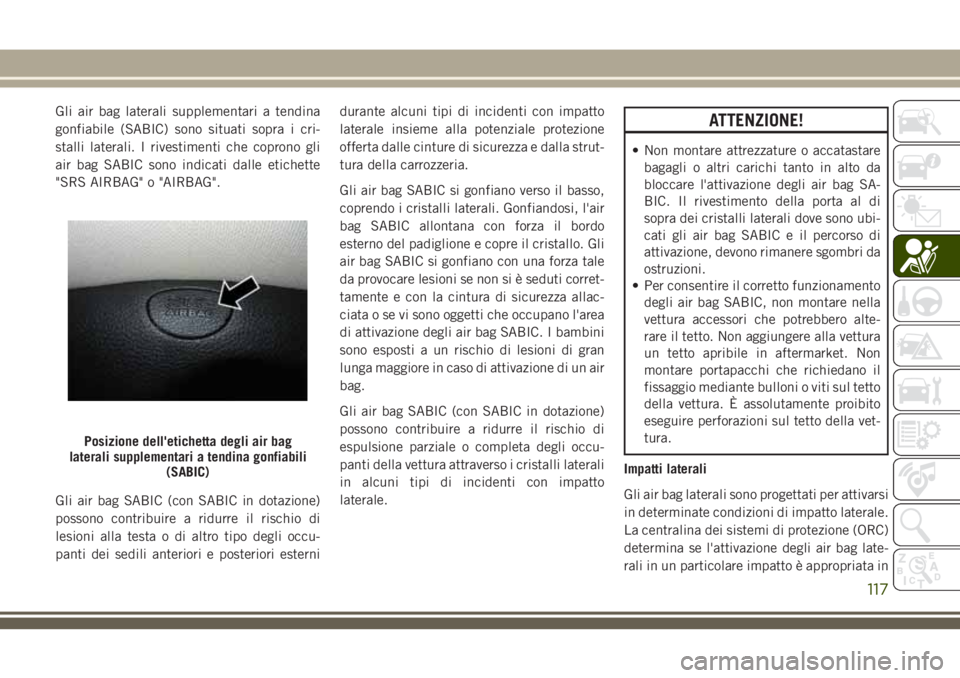

Gli air bag laterali supplementari a tendina
gonfiabile (SABIC) sono situati sopra i cri-
stalli laterali. I rivestimenti che coprono gli
air bag SABIC sono indicati dalle etichette
"SRS AIRBAG" o "AIRBAG".
Gli air bag SABIC (con SABIC in dotazione)
possono contribuire a ridurre il rischio di
lesioni alla testa o di altro tipo degli occu-
panti dei sedili anteriori e posteriori esternidurante alcuni tipi di incidenti con impatto
laterale insieme alla potenziale protezione
offerta dalle cinture di sicurezza e dalla strut-
tura della carrozzeria.
Gli air bag SABIC si gonfiano verso il basso,
coprendo i cristalli laterali. Gonfiandosi, l'air
bag SABIC allontana con forza il bordo
esterno del padiglione e copre il cristallo. Gli
air bag SABIC si gonfiano con una forza tale
da provocare lesioni se non si è seduti corret-
tamente e con la cintura di sicurezza allac-
ciata o se vi sono oggetti che occupano l'area
di attivazione degli air bag SABIC. I bambini
sono esposti a un rischio di lesioni di gran
lunga maggiore in caso di attivazione di un air
bag.
Gli air bag SABIC (con SABIC in dotazione)
possono contribuire a ridurre il rischio di
espulsione parziale o completa degli occu-
panti della vettura attraverso i cristalli laterali
in alcuni tipi di incidenti con impatto
laterale.ATTENZIONE!
• Non montare attrezzature o accatastare
bagagli o altri carichi tanto in alto da
bloccare l'attivazione degli air bag SA-
BIC. Il rivestimento della porta al di
sopra dei cristalli laterali dove sono ubi-
cati gli air bag SABIC e il percorso di
attivazione, devono rimanere sgombri da
ostruzioni.
• Per consentire il corretto funzionamento
degli air bag SABIC, non montare nella
vettura accessori che potrebbero alte-
rare il tetto. Non aggiungere alla vettura
un tetto apribile in aftermarket. Non
montare portapacchi che richiedano il
fissaggio mediante bulloni o viti sul tetto
della vettura. È assolutamente proibito
eseguire perforazioni sul tetto della vet-
tura.
Impatti laterali
Gli air bag laterali sono progettati per attivarsi
in determinate condizioni di impatto laterale.
La centralina dei sistemi di protezione (ORC)
determina se l'attivazione degli air bag late-
rali in un particolare impatto è appropriata in
Posizione dell'etichetta degli air bag
laterali supplementari a tendina gonfiabili
(SABIC)
117

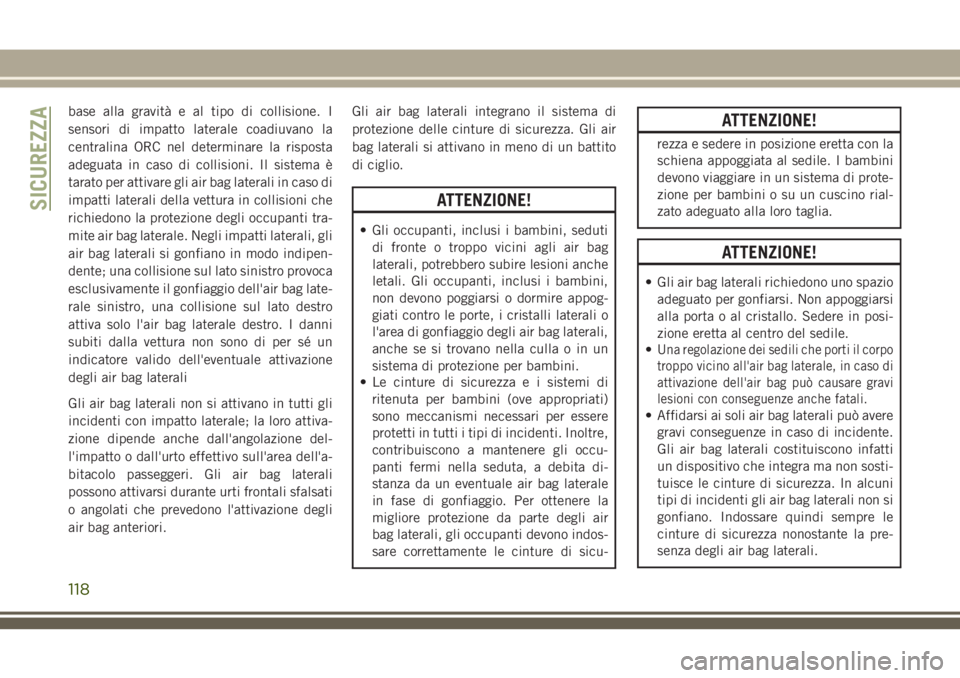

base alla gravità e al tipo di collisione. I
sensori di impatto laterale coadiuvano la
centralina ORC nel determinare la risposta
adeguata in caso di collisioni. Il sistema è
tarato per attivare gli air bag laterali in caso di
impatti laterali della vettura in collisioni che
richiedono la protezione degli occupanti tra-
mite air bag laterale. Negli impatti laterali, gli
air bag laterali si gonfiano in modo indipen-
dente; una collisione sul lato sinistro provoca
esclusivamente il gonfiaggio dell'air bag late-
rale sinistro, una collisione sul lato destro
attiva solo l'air bag laterale destro. I danni
subiti dalla vettura non sono di per sé un
indicatore valido dell'eventuale attivazione
degli air bag laterali
Gli air bag laterali non si attivano in tutti gli
incidenti con impatto laterale; la loro attiva-
zione dipende anche dall'angolazione del-
l'impatto o dall'urto effettivo sull'area dell'a-
bitacolo passeggeri. Gli air bag laterali
possono attivarsi durante urti frontali sfalsati
o angolati che prevedono l'attivazione degli
air bag anteriori.Gli air bag laterali integrano il sistema di
protezione delle cinture di sicurezza. Gli air
bag laterali si attivano in meno di un battito
di ciglio.
ATTENZIONE!
• Gli occupanti, inclusi i bambini, seduti
di fronte o troppo vicini agli air bag
laterali, potrebbero subire lesioni anche
letali. Gli occupanti, inclusi i bambini,
non devono poggiarsi o dormire appog-
giati contro le porte, i cristalli laterali o
l'area di gonfiaggio degli air bag laterali,
anche se si trovano nella culla o in un
sistema di protezione per bambini.
• Le cinture di sicurezza e i sistemi di
ritenuta per bambini (ove appropriati)
sono meccanismi necessari per essere
protetti in tutti i tipi di incidenti. Inoltre,
contribuiscono a mantenere gli occu-
panti fermi nella seduta, a debita di-
stanza da un eventuale air bag laterale
in fase di gonfiaggio. Per ottenere la
migliore protezione da parte degli air
bag laterali, gli occupanti devono indos-
sare correttamente le cinture di sicu-
ATTENZIONE!
rezza e sedere in posizione eretta con la
schiena appoggiata al sedile. I bambini
devono viaggiare in un sistema di prote-
zione per bambini o su un cuscino rial-
zato adeguato alla loro taglia.
ATTENZIONE!
• Gli air bag laterali richiedono uno spazio
adeguato per gonfiarsi. Non appoggiarsi
alla porta o al cristallo. Sedere in posi-
zione eretta al centro del sedile.
•
Una regolazione dei sedili che porti il corpo
troppo vicino all'air bag laterale, in caso di
attivazione dell'air bag può causare gravi
lesioni con conseguenze anche fatali.
• Affidarsi ai soli air bag laterali può avere
gravi conseguenze in caso di incidente.
Gli air bag laterali costituiscono infatti
un dispositivo che integra ma non sosti-
tuisce le cinture di sicurezza. In alcuni
tipi di incidenti gli air bag laterali non si
gonfiano. Indossare quindi sempre le
cinture di sicurezza nonostante la pre-
senza degli air bag laterali.
SICUREZZA
118
