2018 JEEP CHEROKEE Libretto Uso Manutenzione (in Italian)

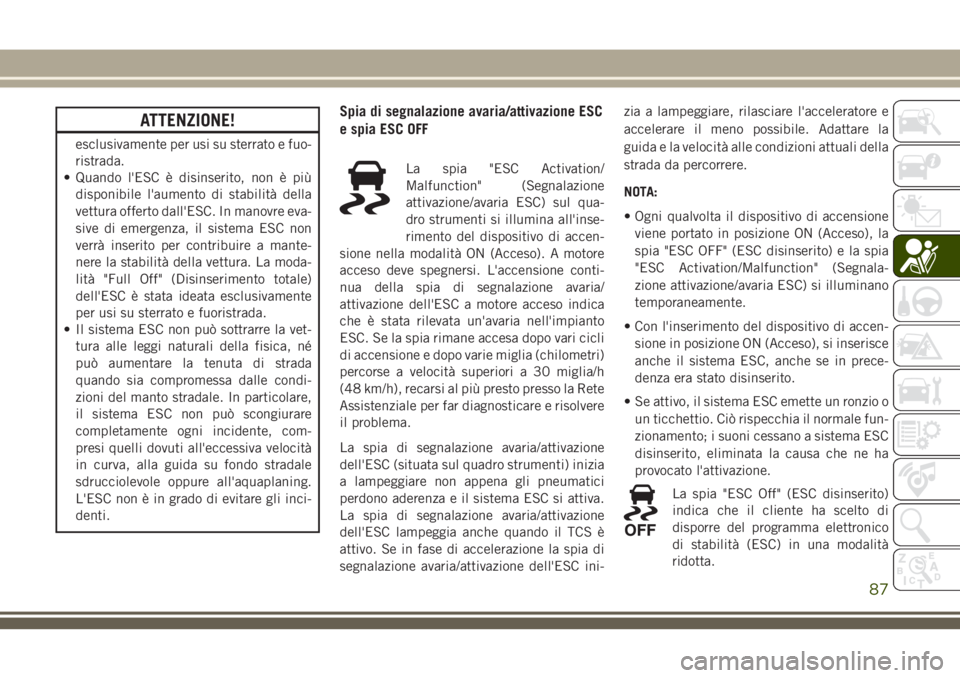

ATTENZIONE!
esclusivamente per usi su sterrato e fuo-
ristrada.
• Quando l'ESC è disinserito, non è più
disponibile l'aumento di stabilità della
vettura offerto dall'ESC. In manovre eva-
sive di emergenza, il sistema ESC non
verrà inserito per contribuire a mante-
nere la stabilità della vettura. La moda-
lità "Full Off" (Disinserimento totale)
dell'ESC è stata ideata esclusivamente
per usi su sterrato e fuoristrada.
• Il sistema ESC non può sottrarre la vet-
tura alle leggi naturali della fisica, né
può aumentare la tenuta di strada
quando sia compromessa dalle condi-
zioni del manto stradale. In particolare,
il sistema ESC non può scongiurare
completamente ogni incidente, com-
presi quelli dovuti all'eccessiva velocità
in curva, alla guida su fondo stradale
sdrucciolevole oppure all'aquaplaning.
L'ESC non è in grado di evitare gli inci-
denti.
Spia di segnalazione avaria/attivazione ESC
e spia ESC OFF
La spia "ESC Activation/
Malfunction" (Segnalazione
attivazione/avaria ESC) sul qua-
dro strumenti si illumina all'inse-
rimento del dispositivo di accen-
sione nella modalità ON (Acceso). A motore
acceso deve spegnersi. L'accensione conti-
nua della spia di segnalazione avaria/
attivazione dell'ESC a motore acceso indica
che è stata rilevata un'avaria nell'impianto
ESC. Se la spia rimane accesa dopo vari cicli
di accensione e dopo varie miglia (chilometri)
percorse a velocità superiori a 30 miglia/h
(48 km/h), recarsi al più presto presso la Rete
Assistenziale per far diagnosticare e risolvere
il problema.
La spia di segnalazione avaria/attivazione
dell'ESC (situata sul quadro strumenti) inizia
a lampeggiare non appena gli pneumatici
perdono aderenza e il sistema ESC si attiva.
La spia di segnalazione avaria/attivazione
dell'ESC lampeggia anche quando il TCS è
attivo. Se in fase di accelerazione la spia di
segnalazione avaria/attivazione dell'ESC ini-zia a lampeggiare, rilasciare l'acceleratore e
accelerare il meno possibile. Adattare la
guida e la velocità alle condizioni attuali della
strada da percorrere.
NOTA:
• Ogni qualvolta il dispositivo di accensione
viene portato in posizione ON (Acceso), la
spia "ESC OFF" (ESC disinserito) e la spia
"ESC Activation/Malfunction" (Segnala-
zione attivazione/avaria ESC) si illuminano
temporaneamente.
• Con l'inserimento del dispositivo di accen-
sione in posizione ON (Acceso), si inserisce
anche il sistema ESC, anche se in prece-
denza era stato disinserito.
• Se attivo, il sistema ESC emette un ronzio o
un ticchettio. Ciò rispecchia il normale fun-
zionamento; i suoni cessano a sistema ESC
disinserito, eliminata la causa che ne ha
provocato l'attivazione.
La spia "ESC Off" (ESC disinserito)
indica che il cliente ha scelto di
disporre del programma elettronico
di stabilità (ESC) in una modalità
ridotta.
87

Sistema elettronico antiribaltamento (ERM)
Il sistema in questione calcola il valore po-
tenziale di rischio di sollevamento delle ruote
durante il traino controllando costantemente
i comandi impartiti dal conducente al volante
e la velocità della vettura. Al rilevamento di
variazioni nella rotazione del volante e nella
velocità vettura tali da provocare potenzial-
mente il sollevamento delle ruote dal suolo, il
sistema applica opportunamente i freni e
riduce eventualmente la potenza del motore
per ridurre la possibilità che tale solleva-
mento si verifichi. il sistema ERM limita la
possibilità che le ruote si sollevino da terra
durante manovre estreme ma non è in grado
di evitare sempre il verificarsi di tali feno-
meni, specie in caso di abbandono della
carreggiata o di collisione con oggetti o altre
vetture.
NOTA:
Ogniqualvolta l'ESC è in modalità di disinse-
rimento completo (se in dotazione), l'ERM è
disabilitato. Fare riferimento a "Programma
elettronico di stabilità (ESC)" in questo capi-
tolo per una spiegazione completa delle mo-
dalità ESC disponibili.ATTENZIONE!
Molti fattori concorrono a causare il poten-
ziale sollevamento delle ruote o il ribalta-
mento, ad esempio, il carico, le condizioni
stradali e quelle di guida. Il sistema ERM
non è in grado di evitare sempre il verifi-
carsi di tali fenomeni, specie in caso di
abbandono della carreggiata o di colli-
sione con oggetti o altre vetture. Le presta-
zioni di una vettura dotata di ERM non
devono mai essere messe alla prova in
modo incauto e pericoloso, con la possibi-
lità di mettere a repentaglio la sicurezza
del conducente e di altre persone.
Stabilizzatore rimorchio (TSC)
Il sistema TSC impiega una serie di sensori
montati sulla vettura per individuare uno
sbandamento eccessivo del rimorchio e pren-
dere le misure appropriate per arrestarlo. Il
TSC si attiva automaticamente una volta rile-
vato lo sbandamento eccessivo del rimorchio.NOTA:
Il sistema TSC non è in grado di fermare la
sbandata di qualsiasi rimorchio. In caso di
traino di rimorchi si raccomanda di essere
sempre estremamente cauti e seguire le rac-
comandazioni del caso per quanto riguarda il
peso sul dispositivo di traino per rimorchio.
Per ulteriori informazioni, fare riferimento a
"Traino di rimorchi" in "Avviamento e funzio-
namento".
Quando il sistema TSC è in funzione, la spia
di segnalazione avaria/attivazione dell'ESC
lampeggia, la potenza del motore si riduce e
si può avvertire una frenata su singole ruote
conseguente al tentativo di arrestare la sban-
data del rimorchio. Il sistema TSC è disatti-
vato quando il sistema ESC si trova in moda-
lità di disinserimento parziale o di
disinserimento completo.
ATTENZIONE!
Se il TSC si attiva durante la guida, ridurre
la velocità, fermare la vettura in un luogo
sicuro e sistemare il carico del rimorchio
per eliminare la sbandata.
SICUREZZA
88

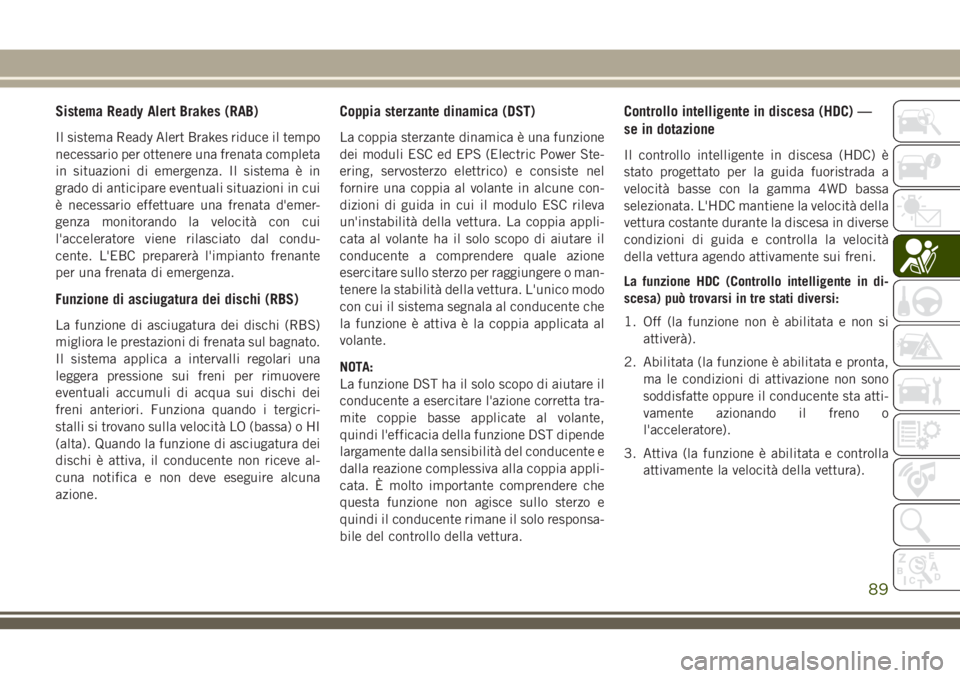

Sistema Ready Alert Brakes (RAB)
Il sistema Ready Alert Brakes riduce il tempo
necessario per ottenere una frenata completa
in situazioni di emergenza. Il sistema è in
grado di anticipare eventuali situazioni in cui
è necessario effettuare una frenata d'emer-
genza monitorando la velocità con cui
l'acceleratore viene rilasciato dal condu-
cente. L'EBC preparerà l'impianto frenante
per una frenata di emergenza.
Funzione di asciugatura dei dischi (RBS)
La funzione di asciugatura dei dischi (RBS)
migliora le prestazioni di frenata sul bagnato.
Il sistema applica a intervalli regolari una
leggera pressione sui freni per rimuovere
eventuali accumuli di acqua sui dischi dei
freni anteriori. Funziona quando i tergicri-
stalli si trovano sulla velocità LO (bassa) o HI
(alta). Quando la funzione di asciugatura dei
dischi è attiva, il conducente non riceve al-
cuna notifica e non deve eseguire alcuna
azione.
Coppia sterzante dinamica (DST)
La coppia sterzante dinamica è una funzione
dei moduli ESC ed EPS (Electric Power Ste-
ering, servosterzo elettrico) e consiste nel
fornire una coppia al volante in alcune con-
dizioni di guida in cui il modulo ESC rileva
un'instabilità della vettura. La coppia appli-
cata al volante ha il solo scopo di aiutare il
conducente a comprendere quale azione
esercitare sullo sterzo per raggiungere o man-
tenere la stabilità della vettura. L'unico modo
con cui il sistema segnala al conducente che
la funzione è attiva è la coppia applicata al
volante.
NOTA:
La funzione DST ha il solo scopo di aiutare il
conducente a esercitare l'azione corretta tra-
mite coppie basse applicate al volante,
quindi l'efficacia della funzione DST dipende
largamente dalla sensibilità del conducente e
dalla reazione complessiva alla coppia appli-
cata. È molto importante comprendere che
questa funzione non agisce sullo sterzo e
quindi il conducente rimane il solo responsa-
bile del controllo della vettura.
Controllo intelligente in discesa (HDC) —
se in dotazione
Il controllo intelligente in discesa (HDC) è
stato progettato per la guida fuoristrada a
velocità basse con la gamma 4WD bassa
selezionata. L'HDC mantiene la velocità della
vettura costante durante la discesa in diverse
condizioni di guida e controlla la velocità
della vettura agendo attivamente sui freni.
La funzione HDC (Controllo intelligente in di-
scesa) può trovarsi in tre stati diversi:
1. Off (la funzione non è abilitata e non si
attiverà).
2. Abilitata (la funzione è abilitata e pronta,
ma le condizioni di attivazione non sono
soddisfatte oppure il conducente sta atti-
vamente azionando il freno o
l'acceleratore).
3. Attiva (la funzione è abilitata e controlla
attivamente la velocità della vettura).
89

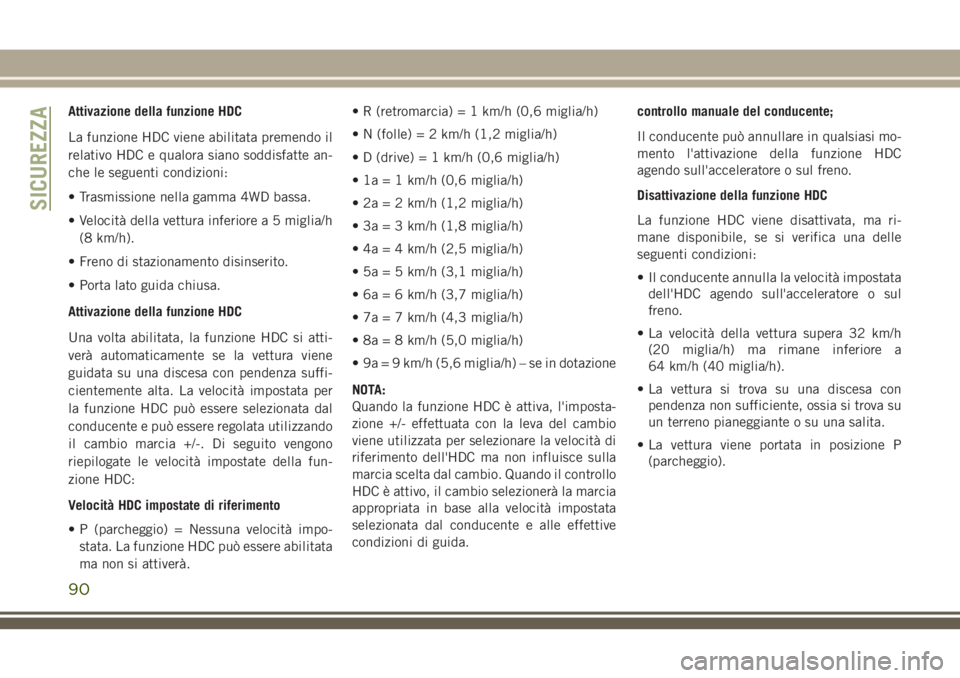

Attivazione della funzione HDC
La funzione HDC viene abilitata premendo il
relativo HDC e qualora siano soddisfatte an-
che le seguenti condizioni:
• Trasmissione nella gamma 4WD bassa.
• Velocità della vettura inferiore a 5 miglia/h
(8 km/h).
• Freno di stazionamento disinserito.
• Porta lato guida chiusa.
Attivazione della funzione HDC
Una volta abilitata, la funzione HDC si atti-
verà automaticamente se la vettura viene
guidata su una discesa con pendenza suffi-
cientemente alta. La velocità impostata per
la funzione HDC può essere selezionata dal
conducente e può essere regolata utilizzando
il cambio marcia +/-. Di seguito vengono
riepilogate le velocità impostate della fun-
zione HDC:
Velocità HDC impostate di riferimento
• P (parcheggio) = Nessuna velocità impo-
stata. La funzione HDC può essere abilitata
ma non si attiverà.• R (retromarcia) = 1 km/h (0,6 miglia/h)
• N (folle) = 2 km/h (1,2 miglia/h)
• D (drive) = 1 km/h (0,6 miglia/h)
• 1a = 1 km/h (0,6 miglia/h)
• 2a = 2 km/h (1,2 miglia/h)
• 3a = 3 km/h (1,8 miglia/h)
• 4a = 4 km/h (2,5 miglia/h)
• 5a = 5 km/h (3,1 miglia/h)
• 6a = 6 km/h (3,7 miglia/h)
• 7a = 7 km/h (4,3 miglia/h)
• 8a = 8 km/h (5,0 miglia/h)
• 9a = 9 km/h (5,6 miglia/h) – se in dotazione
NOTA:
Quando la funzione HDC è attiva, l'imposta-
zione +/- effettuata con la leva del cambio
viene utilizzata per selezionare la velocità di
riferimento dell'HDC ma non influisce sulla
marcia scelta dal cambio. Quando il controllo
HDC è attivo, il cambio selezionerà la marcia
appropriata in base alla velocità impostata
selezionata dal conducente e alle effettive
condizioni di guida.controllo manuale del conducente;
Il conducente può annullare in qualsiasi mo-
mento l'attivazione della funzione HDC
agendo sull'acceleratore o sul freno.
Disattivazione della funzione HDC
La funzione HDC viene disattivata, ma ri-
mane disponibile, se si verifica una delle
seguenti condizioni:
• Il conducente annulla la velocità impostata
dell'HDC agendo sull'acceleratore o sul
freno.
• La velocità della vettura supera 32 km/h
(20 miglia/h) ma rimane inferiore a
64 km/h (40 miglia/h).
• La vettura si trova su una discesa con
pendenza non sufficiente, ossia si trova su
un terreno pianeggiante o su una salita.
• La vettura viene portata in posizione P
(parcheggio).
SICUREZZA
90

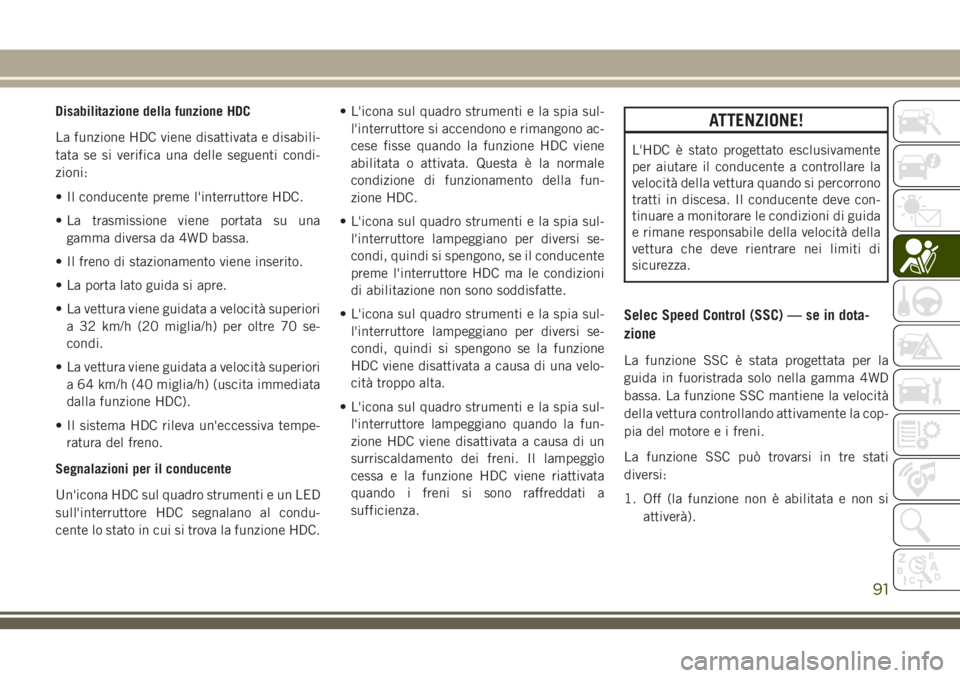

Disabilitazione della funzione HDC
La funzione HDC viene disattivata e disabili-
tata se si verifica una delle seguenti condi-
zioni:
• Il conducente preme l'interruttore HDC.
• La trasmissione viene portata su una
gamma diversa da 4WD bassa.
• Il freno di stazionamento viene inserito.
• La porta lato guida si apre.
• La vettura viene guidata a velocità superiori
a 32 km/h (20 miglia/h) per oltre 70 se-
condi.
• La vettura viene guidata a velocità superiori
a 64 km/h (40 miglia/h) (uscita immediata
dalla funzione HDC).
• Il sistema HDC rileva un'eccessiva tempe-
ratura del freno.
Segnalazioni per il conducente
Un'icona HDC sul quadro strumenti e un LED
sull'interruttore HDC segnalano al condu-
cente lo stato in cui si trova la funzione HDC.• L'icona sul quadro strumenti e la spia sul-
l'interruttore si accendono e rimangono ac-
cese fisse quando la funzione HDC viene
abilitata o attivata. Questa è la normale
condizione di funzionamento della fun-
zione HDC.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano per diversi se-
condi, quindi si spengono, se il conducente
preme l'interruttore HDC ma le condizioni
di abilitazione non sono soddisfatte.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano per diversi se-
condi, quindi si spengono se la funzione
HDC viene disattivata a causa di una velo-
cità troppo alta.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano quando la fun-
zione HDC viene disattivata a causa di un
surriscaldamento dei freni. Il lampeggìo
cessa e la funzione HDC viene riattivata
quando i freni si sono raffreddati a
sufficienza.ATTENZIONE!
L'HDC è stato progettato esclusivamente
per aiutare il conducente a controllare la
velocità della vettura quando si percorrono
tratti in discesa. Il conducente deve con-
tinuare a monitorare le condizioni di guida
e rimane responsabile della velocità della
vettura che deve rientrare nei limiti di
sicurezza.
Selec Speed Control (SSC) — se in dota-
zione
La funzione SSC è stata progettata per la
guida in fuoristrada solo nella gamma 4WD
bassa. La funzione SSC mantiene la velocità
della vettura controllando attivamente la cop-
pia del motore e i freni.
La funzione SSC può trovarsi in tre stati
diversi:
1. Off (la funzione non è abilitata e non si
attiverà).
91

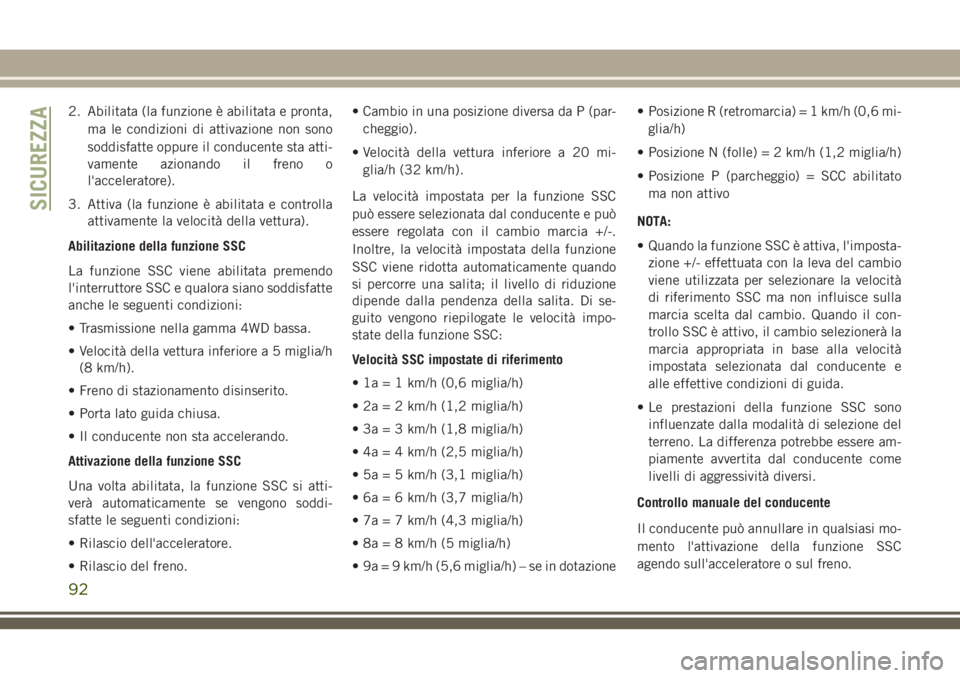

2. Abilitata (la funzione è abilitata e pronta,
ma le condizioni di attivazione non sono
soddisfatte oppure il conducente sta atti-
vamente azionando il freno o
l'acceleratore).
3. Attiva (la funzione è abilitata e controlla
attivamente la velocità della vettura).
Abilitazione della funzione SSC
La funzione SSC viene abilitata premendo
l'interruttore SSC e qualora siano soddisfatte
anche le seguenti condizioni:
• Trasmissione nella gamma 4WD bassa.
• Velocità della vettura inferiore a 5 miglia/h
(8 km/h).
• Freno di stazionamento disinserito.
• Porta lato guida chiusa.
• Il conducente non sta accelerando.
Attivazione della funzione SSC
Una volta abilitata, la funzione SSC si atti-
verà automaticamente se vengono soddi-
sfatte le seguenti condizioni:
• Rilascio dell'acceleratore.
• Rilascio del freno.• Cambio in una posizione diversa da P (par-
cheggio).
• Velocità della vettura inferiore a 20 mi-
glia/h (32 km/h).
La velocità impostata per la funzione SSC
può essere selezionata dal conducente e può
essere regolata con il cambio marcia +/-.
Inoltre, la velocità impostata della funzione
SSC viene ridotta automaticamente quando
si percorre una salita; il livello di riduzione
dipende dalla pendenza della salita. Di se-
guito vengono riepilogate le velocità impo-
state della funzione SSC:
Velocità SSC impostate di riferimento
• 1a = 1 km/h (0,6 miglia/h)
• 2a = 2 km/h (1,2 miglia/h)
• 3a = 3 km/h (1,8 miglia/h)
• 4a = 4 km/h (2,5 miglia/h)
• 5a = 5 km/h (3,1 miglia/h)
• 6a = 6 km/h (3,7 miglia/h)
• 7a = 7 km/h (4,3 miglia/h)
• 8a = 8 km/h (5 miglia/h)
• 9a = 9 km/h (5,6 miglia/h) – se in dotazione• Posizione R (retromarcia) = 1 km/h (0,6 mi-
glia/h)
• Posizione N (folle) = 2 km/h (1,2 miglia/h)
• Posizione P (parcheggio) = SCC abilitato
ma non attivo
NOTA:
• Quando la funzione SSC è attiva, l'imposta-
zione +/- effettuata con la leva del cambio
viene utilizzata per selezionare la velocità
di riferimento SSC ma non influisce sulla
marcia scelta dal cambio. Quando il con-
trollo SSC è attivo, il cambio selezionerà la
marcia appropriata in base alla velocità
impostata selezionata dal conducente e
alle effettive condizioni di guida.
• Le prestazioni della funzione SSC sono
influenzate dalla modalità di selezione del
terreno. La differenza potrebbe essere am-
piamente avvertita dal conducente come
livelli di aggressività diversi.
Controllo manuale del conducente
Il conducente può annullare in qualsiasi mo-
mento l'attivazione della funzione SSC
agendo sull'acceleratore o sul freno.
SICUREZZA
92

Disattivazione della funzione SSC
La funzione SSC viene disattivata, ma rimane
disponibile, se si verifica una delle seguenti
condizioni:
• Il conducente annulla la velocità impostata
dell'SSC agendo sull'acceleratore o sul
freno.
• La velocità della vettura supera 32 km/h
(20 miglia/h) ma rimane inferiore a
64 km/h (40 miglia/h).
• La vettura viene portata in posizione P
(parcheggio).
Disabilitazione della funzione SSC
La funzione SSC viene disattivata e disabili-
tata se si verifica una delle seguenti condi-
zioni:
• Il conducente preme l'interruttore SSC.
• La trasmissione viene portata su una
gamma diversa da 4WD bassa.
• Il freno di stazionamento viene inserito.
• La porta lato guida si apre.• La vettura viene guidata a velocità superiori
a 32 km/h (20 miglia/h) per oltre 70 se-
condi.
• La vettura viene guidata a velocità superiori
a 64 km/h (40 miglia/h) (uscita immediata
dalla funzione SSC).
Segnalazioni per il conducente
Un'icona SSC sul quadro strumenti e un LED
sull'interruttore SSC segnalano al condu-
cente lo stato in cui si trova la funzione SSC.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore si accendono e rimangono ac-
cese fisse quando la funzione SSC viene
abilitata o attivata. Questa è la normale
condizione di funzionamento della fun-
zione SSC.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano per diversi se-
condi, quindi si spengono se il conducente
preme l'interruttore SSC ma le condizioni
di abilitazione non sono soddisfatte.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano per diversi se-
condi, quindi si spengono se la funzione
SSC viene disattivata a causa di una velo-
cità troppo alta.• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano, quindi si spen-
gono quando la funzione SSC viene disatti-
vata a causa di un surriscaldamento dei
freni.
ATTENZIONE!
Il sistema SSC è studiato per assistere il
conducente nel controllo della velocità
della vettura in condizioni di fuoristrada. Il
conducente deve continuare a monitorare
le condizioni di guida e rimane responsa-
bile della velocità della vettura che deve
rientrare nei limiti di sicurezza.
SISTEMI DI GUIDA
AUSILIARI
Monitoraggio dei punti ciechi
Il sistema di monitoraggio dei punti ciechi
(BSM) utilizza due sensori radar, situati nel
paraurti posteriore, per rilevare le vetture
abilitate alla circolazione in autostrada (au-
93

tomobili, autocarri, motociclette, ecc.) che
entrano nei punti ciechi dalla zona
posteriore/anteriore/laterale della vettura.
La zona di rilevamento BSM copre circa la
larghezza di una corsia su entrambi i lati
della vettura 3,8 metri (12 piedi). La lun-
ghezza della zona ha inizio all'altezza dello
specchio retrovisore esterno e si estende ap-
prossimativamente 3 m (10 piedi) oltre il
paraurti posteriore del veicolo. Il sistema
BSM monitora le zone di rilevamento su en-
trambi i lati della vettura quando la velocità è
pari o superiore a circa 10 km/h (6 miglia/h)
e avverte il conducente dell'eventuale pre-
senza di veicoli in queste aree.All'avviamento della vettura, la spia BSM si
illumina temporaneamente su entrambi gli
specchi retrovisori esterni per segnalare al
conducente che il sistema è operativo. I sen-
sori del sistema BSM sono attivi quando è
innestata una marcia in avanti o la retro-
marcia ed entra nella modalità standby
quando la vettura si trova nella posizione P
(parcheggio).
La spia BSM, situata negli specchi retrovisori
esterni, si illumina in caso di ingresso di una
vettura nella zona dei punti ciechi.Il sistema BSM può essere configurato anche
in modo che venga emesso un allarme acu-
stico e venga silenziata la radio per segnalare
l'ingresso di oggetti nelle zone di rileva-
mento.
Tratto trasversale posteriore (RCP)
La funzione RCP (Rear Cross Path, Tratto
trasversale posteriore) è intesa ad aiutare il
conducente durante l'uscita in retromarcia
da un parcheggio in cui la visibilità di even-
tuali vetture in arrivo potrebbe risultare ri-
dotta. Uscire dal parcheggio lentamente e
con cautela finché la parte posteriore della
vettura non è esposta. A questo punto, il
sistema RCP avrà una visuale chiara del traf-
fico e delle eventuali vetture in arrivo, avver-
tendo il conducente. Quando l'RCP è attivato
e la vettura si muove in retromarcia, il con-
ducente viene avvertito del pericolo mediante
allarmi acustici e visivi, accompagnati anche
dalla riduzione del volume dell'autoradio.
Per ulteriori informazioni, fare riferimento a
"Monitoraggio dei punti ciechi" in "Sicurezza"
nel Libretto di Uso e Manutenzione.

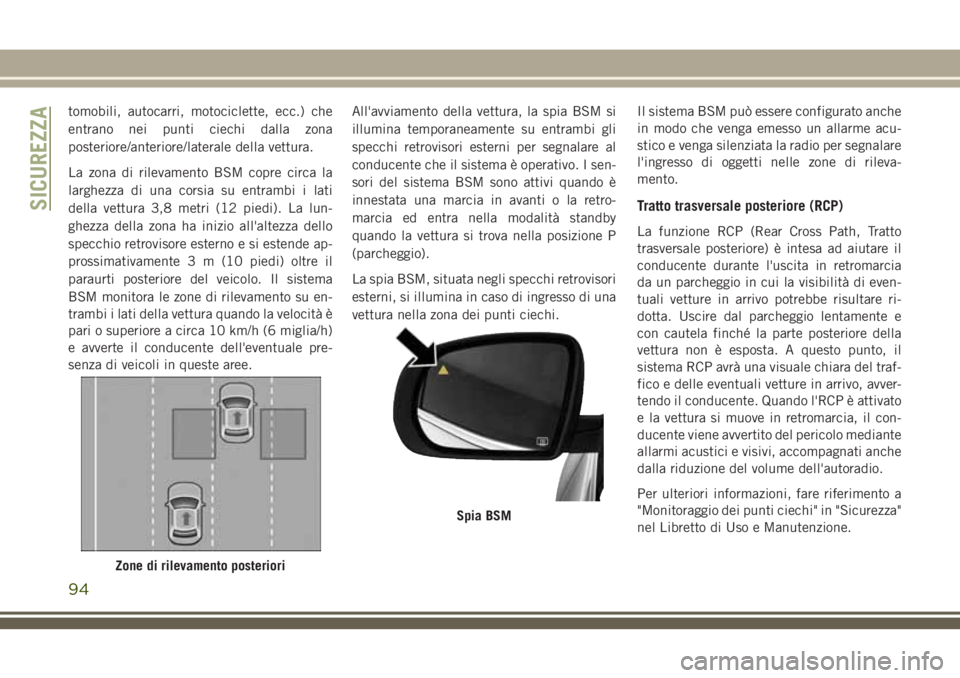

Zone di rilevamento posteriori
Spia BSM
SICUREZZA
94
