2018 JEEP CHEROKEE Libretto Uso Manutenzione (in Italian)

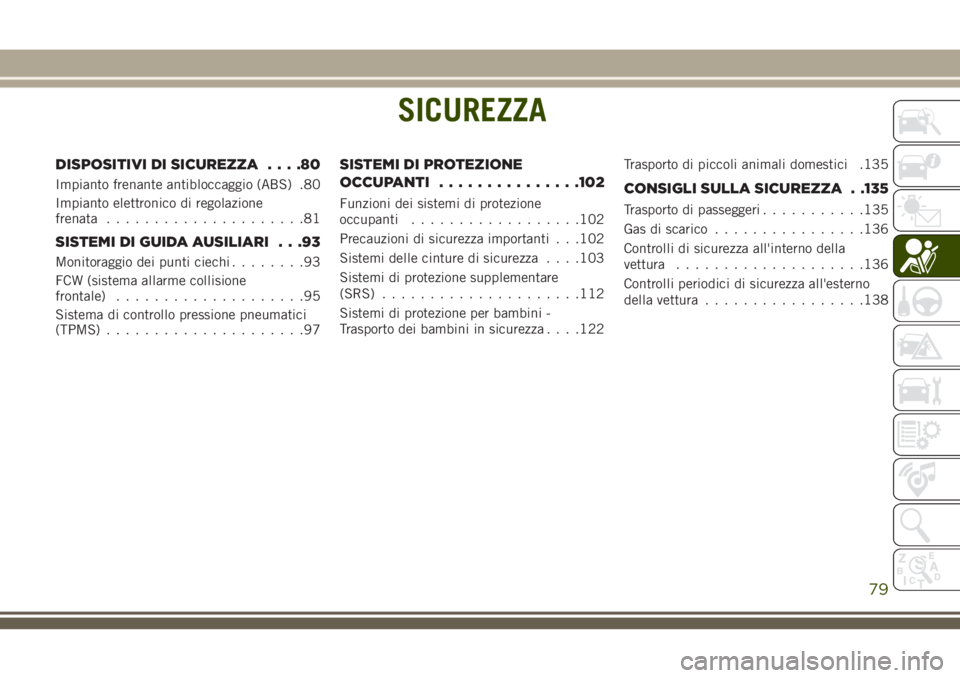

SICUREZZA
DISPOSITIVI DI SICUREZZA....80
Impianto frenante antibloccaggio (ABS) .80
Impianto elettronico di regolazione
frenata.....................81
SISTEMI DI GUIDA AUSILIARI . . .93
Monitoraggio dei punti ciechi........93
FCW (sistema allarme collisione
frontale)....................95
Sistema di controllo pressione pneumatici
(TPMS).....................97
SISTEMI DI PROTEZIONE
OCCUPANTI...............102
Funzioni dei sistemi di protezione
occupanti..................102
Precauzioni di sicurezza importanti . . .102
Sistemi delle cinture di sicurezza. . . .103
Sistemi di protezione supplementare
(SRS).....................112
Sistemi di protezione per bambini -
Trasporto dei bambini in sicurezza. . . .122Trasporto di piccoli animali domestici .135CONSIGLI SULLA SICUREZZA . .135
Trasporto di passeggeri...........135
Gas di scarico................136
Controlli di sicurezza all'interno della
vettura....................136
Controlli periodici di sicurezza all'esterno
della vettura.................138
SICUREZZA
79

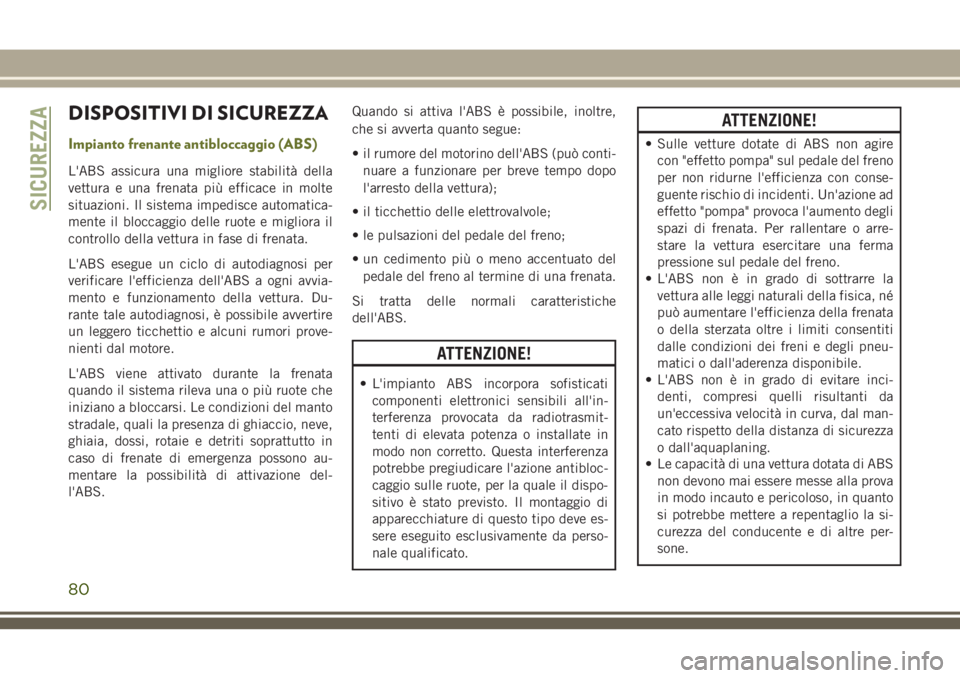

DISPOSITIVI DI SICUREZZA
Impianto frenante antibloccaggio (ABS)
L'ABS assicura una migliore stabilità della
vettura e una frenata più efficace in molte
situazioni. Il sistema impedisce automatica-
mente il bloccaggio delle ruote e migliora il
controllo della vettura in fase di frenata.
L'ABS esegue un ciclo di autodiagnosi per
verificare l'efficienza dell'ABS a ogni avvia-
mento e funzionamento della vettura. Du-
rante tale autodiagnosi, è possibile avvertire
un leggero ticchettio e alcuni rumori prove-
nienti dal motore.
L'ABS viene attivato durante la frenata
quando il sistema rileva una o più ruote che
iniziano a bloccarsi. Le condizioni del manto
stradale, quali la presenza di ghiaccio, neve,
ghiaia, dossi, rotaie e detriti soprattutto in
caso di frenate di emergenza possono au-
mentare la possibilità di attivazione del-
l'ABS.Quando si attiva l'ABS è possibile, inoltre,
che si avverta quanto segue:
• il rumore del motorino dell'ABS (può conti-
nuare a funzionare per breve tempo dopo
l'arresto della vettura);
• il ticchettio delle elettrovalvole;
• le pulsazioni del pedale del freno;
• un cedimento più o meno accentuato del
pedale del freno al termine di una frenata.
Si tratta delle normali caratteristiche
dell'ABS.
ATTENZIONE!
• L'impianto ABS incorpora sofisticati
componenti elettronici sensibili all'in-
terferenza provocata da radiotrasmit-
tenti di elevata potenza o installate in
modo non corretto. Questa interferenza
potrebbe pregiudicare l'azione antibloc-
caggio sulle ruote, per la quale il dispo-
sitivo è stato previsto. Il montaggio di
apparecchiature di questo tipo deve es-
sere eseguito esclusivamente da perso-
nale qualificato.
ATTENZIONE!
• Sulle vetture dotate di ABS non agire
con "effetto pompa" sul pedale del freno
per non ridurne l'efficienza con conse-
guente rischio di incidenti. Un'azione ad
effetto "pompa" provoca l'aumento degli
spazi di frenata. Per rallentare o arre-
stare la vettura esercitare una ferma
pressione sul pedale del freno.
• L'ABS non è in grado di sottrarre la
vettura alle leggi naturali della fisica, né
può aumentare l'efficienza della frenata
o della sterzata oltre i limiti consentiti
dalle condizioni dei freni e degli pneu-
matici o dall'aderenza disponibile.
• L'ABS non è in grado di evitare inci-
denti, compresi quelli risultanti da
un'eccessiva velocità in curva, dal man-
cato rispetto della distanza di sicurezza
o dall'aquaplaning.
• Le capacità di una vettura dotata di ABS
non devono mai essere messe alla prova
in modo incauto e pericoloso, in quanto
si potrebbe mettere a repentaglio la si-
curezza del conducente e di altre per-
sone.
SICUREZZA
80

Il sistema ABS è stato progettato per funzio-
nare con pneumatici OEM. Eventuali modifi-
che e variazioni possono compromettere le
prestazioni del sistema ABS.
Spia ABS
La spia ABS gialla si accende quando il
dispositivo di accensione viene ruotato in
posizione RUN (Marcia) e può rimanere ac-
cesa anche per quattro secondi.
Il suo mancato spegnimento o la sua accen-
sione durante la marcia indicano che il si-
stema antibloccaggio dell'impianto frenante
è fuori uso e deve essere riparato. Tuttavia,
l'impianto frenante tradizionale continua a
funzionare normalmente se la spia "Anti-Lock
Brake Warning Light" (ABS) è accesa.
Qualora la spia ABS si accenda, è quanto mai
importante rivolgersi al più presto a un centro
assistenziale autorizzato per ripristinare la
funzione antibloccaggio. Se la spia ABS non
si accende con il dispositivo di accensione in
posizione RUN (Marcia), provvedere prima
possibile alla riparazione della stessa.
Impianto elettronico di regolazione
frenata
Il veicolo è dotato di un impianto elettronico
avanzato di regolazione frenata (EBC, Elec-
tronic Brake Control system). Questo sistema
include il ripartitore di frenata elettronico
(EBD, Electronic Brake Force Distribution),
l'impianto frenante antibloccaggio (ABS,
Anti-Lock Brake System), il sistema di assi-
stenza alla frenata (BAS, Brake Assist Sy-
stem), il sistema di partenza assistita in salita
(HSA, Hill Start Assist), il sistema antislitta-
mento (TCS, Traction Control System), il con-
trollo elettronico di stabilità (ESC, Electronic
Stability Control) e il sistema elettronico an-
tiribaltamento (ERM, Electronic Roll Mitiga-
tion). Questi sistemi agiscono assieme per
migliorare la stabilità della vettura e il suo
controllo nelle varie condizioni di guida.
La vettura può anche essere dotata di stabi-
lizzatore rimorchio (TSC, Trailer Sway Con-
trol), sistema Ready Alert Brakes (RAB), fun-
zione di asciugatura dei dischi (RBS, Rain
Brake Support), la coppia sterzante dinamica
(DST, Dynamic Steering Torque), il sistema dicontrollo intelligente in discesa (HDC, Hill
Descent Control) e di controllo velocità sele-
zionata (SSC, Selec-Speed Control).Ripartitore di frenata elettronico (EBD)
Questa funzione gestisce la distribuzione
della coppia frenante tra gli assi anteriore e
posteriore limitando la pressione di frenata
all'asse posteriore. In questo modo si evitano
slittamenti eccessivi delle ruote posteriori
per evitare un'instabilità della vettura e per
evitare l'inserimento dell'ABS sull'assale po-
steriore prima dell'asse anteriore.
Impianto frenante Spia freni
La "Brake System Warning Light" (Spia freni)
rossa si accende quando il dispositivo di
accensione viene ruotato in posizione RUN
(Marcia) e può rimanere accesa anche per
quattro secondi.
Se la spia freni rimane accesa o si accende
durante la guida, significa che l'impianto
frenante non funziona correttamente e deve
essere riparato immediatamente. Se la
"Brake System Warning Light" (Spia freni)
81

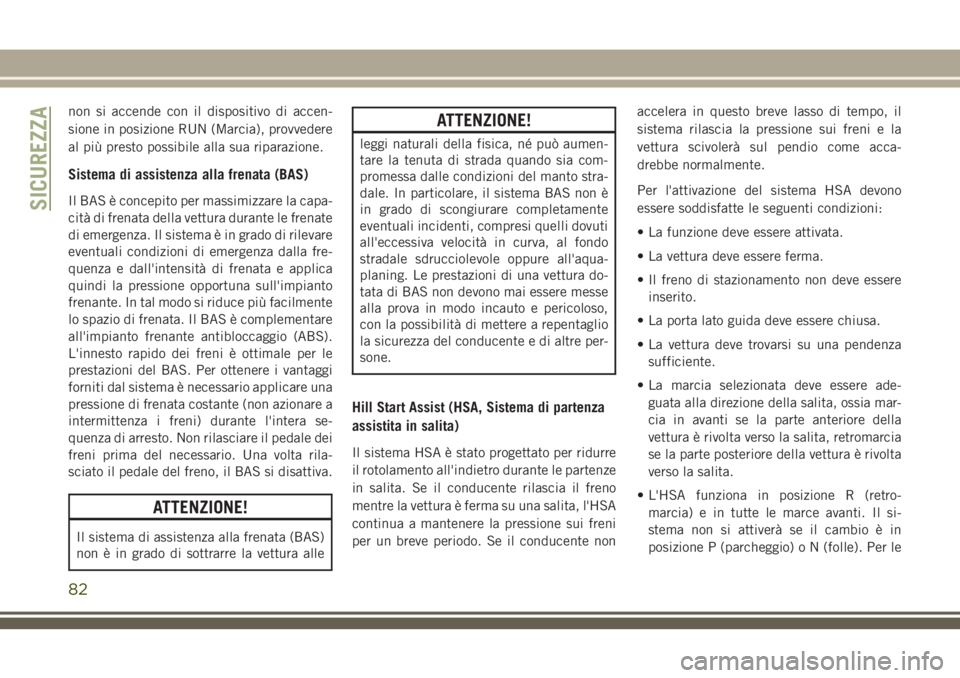

non si accende con il dispositivo di accen-
sione in posizione RUN (Marcia), provvedere
al più presto possibile alla sua riparazione.
Sistema di assistenza alla frenata (BAS)
Il BAS è concepito per massimizzare la capa-
cità di frenata della vettura durante le frenate
di emergenza. Il sistema è in grado di rilevare
eventuali condizioni di emergenza dalla fre-
quenza e dall'intensità di frenata e applica
quindi la pressione opportuna sull'impianto
frenante. In tal modo si riduce più facilmente
lo spazio di frenata. Il BAS è complementare
all'impianto frenante antibloccaggio (ABS).
L'innesto rapido dei freni è ottimale per le
prestazioni del BAS. Per ottenere i vantaggi
forniti dal sistema è necessario applicare una
pressione di frenata costante (non azionare a
intermittenza i freni) durante l'intera se-
quenza di arresto. Non rilasciare il pedale dei
freni prima del necessario. Una volta rila-
sciato il pedale del freno, il BAS si disattiva.
ATTENZIONE!
Il sistema di assistenza alla frenata (BAS)
non è in grado di sottrarre la vettura alle
ATTENZIONE!
leggi naturali della fisica, né può aumen-
tare la tenuta di strada quando sia com-
promessa dalle condizioni del manto stra-
dale. In particolare, il sistema BAS non è
in grado di scongiurare completamente
eventuali incidenti, compresi quelli dovuti
all'eccessiva velocità in curva, al fondo
stradale sdrucciolevole oppure all'aqua-
planing. Le prestazioni di una vettura do-
tata di BAS non devono mai essere messe
alla prova in modo incauto e pericoloso,
con la possibilità di mettere a repentaglio
la sicurezza del conducente e di altre per-
sone.
Hill Start Assist (HSA, Sistema di partenza
assistita in salita)
Il sistema HSA è stato progettato per ridurre
il rotolamento all'indietro durante le partenze
in salita. Se il conducente rilascia il freno
mentre la vettura è ferma su una salita, l'HSA
continua a mantenere la pressione sui freni
per un breve periodo. Se il conducente nonaccelera in questo breve lasso di tempo, il
sistema rilascia la pressione sui freni e la
vettura scivolerà sul pendio come acca-
drebbe normalmente.
Per l'attivazione del sistema HSA devono
essere soddisfatte le seguenti condizioni:
• La funzione deve essere attivata.
• La vettura deve essere ferma.
• Il freno di stazionamento non deve essere
inserito.
• La porta lato guida deve essere chiusa.
• La vettura deve trovarsi su una pendenza
sufficiente.
• La marcia selezionata deve essere ade-
guata alla direzione della salita, ossia mar-
cia in avanti se la parte anteriore della
vettura è rivolta verso la salita, retromarcia
se la parte posteriore della vettura è rivolta
verso la salita.
• L'HSA funziona in posizione R (retro-
marcia) e in tutte le marce avanti. Il si-
stema non si attiverà se il cambio è in
posizione P (parcheggio) o N (folle). Per le
SICUREZZA
82

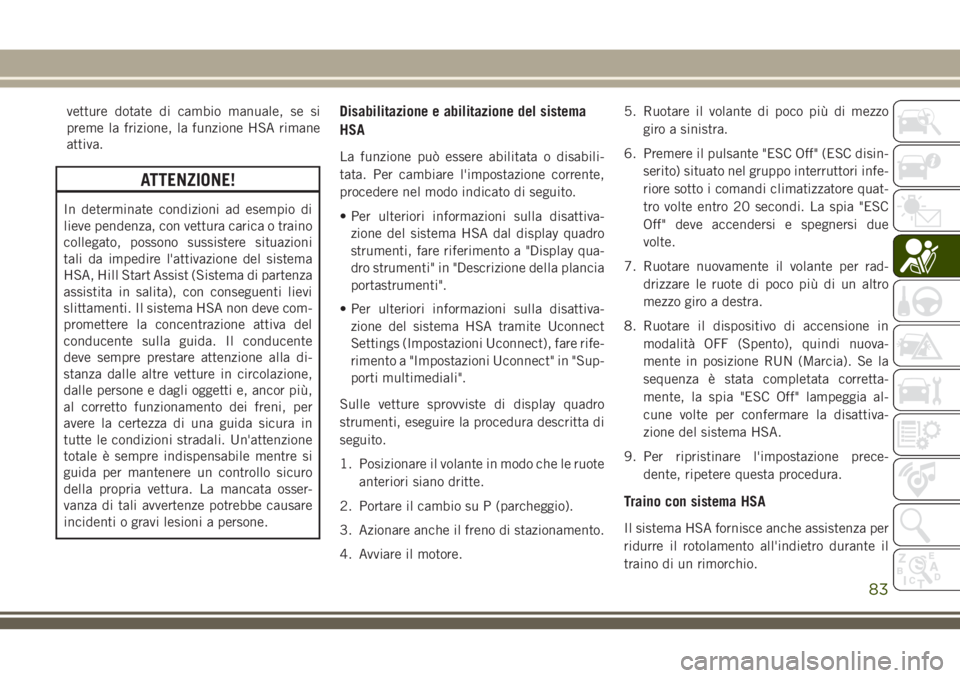

vetture dotate di cambio manuale, se si
preme la frizione, la funzione HSA rimane
attiva.
ATTENZIONE!
In determinate condizioni ad esempio di
lieve pendenza, con vettura carica o traino
collegato, possono sussistere situazioni
tali da impedire l'attivazione del sistema
HSA, Hill Start Assist (Sistema di partenza
assistita in salita), con conseguenti lievi
slittamenti. Il sistema HSA non deve com-
promettere la concentrazione attiva del
conducente sulla guida. Il conducente
deve sempre prestare attenzione alla di-
stanza dalle altre vetture in circolazione,
dalle persone e dagli oggetti e, ancor più,
al corretto funzionamento dei freni, per
avere la certezza di una guida sicura in
tutte le condizioni stradali. Un'attenzione
totale è sempre indispensabile mentre si
guida per mantenere un controllo sicuro
della propria vettura. La mancata osser-
vanza di tali avvertenze potrebbe causare
incidenti o gravi lesioni a persone.
Disabilitazione e abilitazione del sistema
HSA
La funzione può essere abilitata o disabili-
tata. Per cambiare l'impostazione corrente,
procedere nel modo indicato di seguito.
• Per ulteriori informazioni sulla disattiva-
zione del sistema HSA dal display quadro
strumenti, fare riferimento a "Display qua-
dro strumenti" in "Descrizione della plancia
portastrumenti".
• Per ulteriori informazioni sulla disattiva-
zione del sistema HSA tramite Uconnect
Settings (Impostazioni Uconnect), fare rife-
rimento a "Impostazioni Uconnect" in "Sup-
porti multimediali".
Sulle vetture sprovviste di display quadro
strumenti, eseguire la procedura descritta di
seguito.
1. Posizionare il volante in modo che le ruote
anteriori siano dritte.
2. Portare il cambio su P (parcheggio).
3. Azionare anche il freno di stazionamento.
4. Avviare il motore.5. Ruotare il volante di poco più di mezzo
giro a sinistra.
6. Premere il pulsante "ESC Off" (ESC disin-
serito) situato nel gruppo interruttori infe-
riore sotto i comandi climatizzatore quat-
tro volte entro 20 secondi. La spia "ESC
Off" deve accendersi e spegnersi due
volte.
7. Ruotare nuovamente il volante per rad-
drizzare le ruote di poco più di un altro
mezzo giro a destra.
8. Ruotare il dispositivo di accensione in
modalità OFF (Spento), quindi nuova-
mente in posizione RUN (Marcia). Se la
sequenza è stata completata corretta-
mente, la spia "ESC Off" lampeggia al-
cune volte per confermare la disattiva-
zione del sistema HSA.
9. Per ripristinare l'impostazione prece-
dente, ripetere questa procedura.
Traino con sistema HSA
Il sistema HSA fornisce anche assistenza per
ridurre il rotolamento all'indietro durante il
traino di un rimorchio.
83

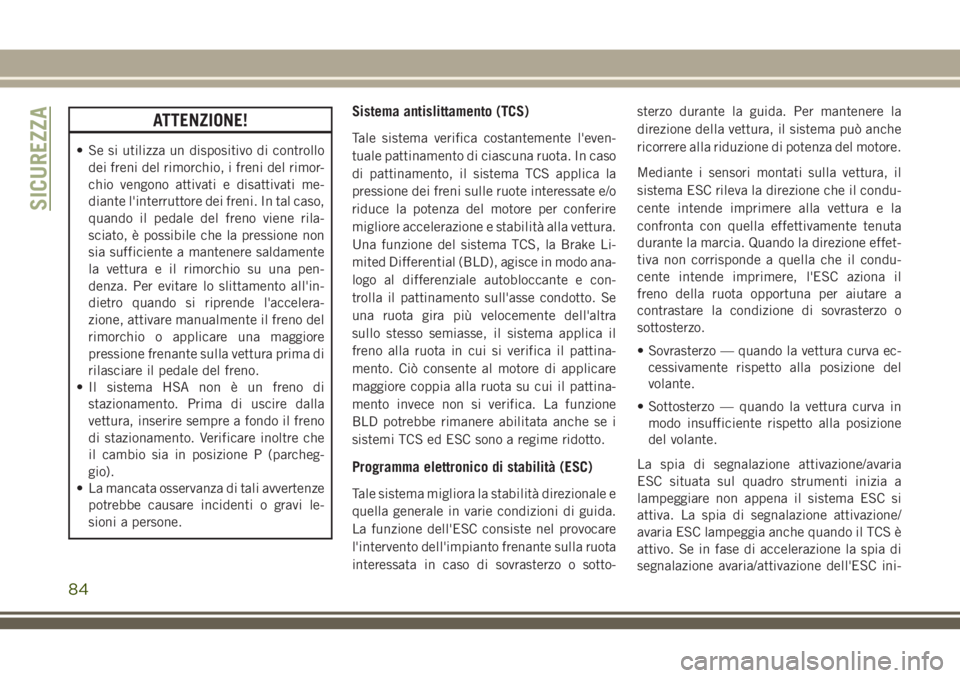

ATTENZIONE!
• Se si utilizza un dispositivo di controllo
dei freni del rimorchio, i freni del rimor-
chio vengono attivati e disattivati me-
diante l'interruttore dei freni. In tal caso,
quando il pedale del freno viene rila-
sciato, è possibile che la pressione non
sia sufficiente a mantenere saldamente
la vettura e il rimorchio su una pen-
denza. Per evitare lo slittamento all'in-
dietro quando si riprende l'accelera-
zione, attivare manualmente il freno del
rimorchio o applicare una maggiore
pressione frenante sulla vettura prima di
rilasciare il pedale del freno.
• Il sistema HSA non è un freno di
stazionamento. Prima di uscire dalla
vettura, inserire sempre a fondo il freno
di stazionamento. Verificare inoltre che
il cambio sia in posizione P (parcheg-
gio).
• La mancata osservanza di tali avvertenze
potrebbe causare incidenti o gravi le-
sioni a persone.
Sistema antislittamento (TCS)
Tale sistema verifica costantemente l'even-
tuale pattinamento di ciascuna ruota. In caso
di pattinamento, il sistema TCS applica la
pressione dei freni sulle ruote interessate e/o
riduce la potenza del motore per conferire
migliore accelerazione e stabilità alla vettura.
Una funzione del sistema TCS, la Brake Li-
mited Differential (BLD), agisce in modo ana-
logo al differenziale autobloccante e con-
trolla il pattinamento sull'asse condotto. Se
una ruota gira più velocemente dell'altra
sullo stesso semiasse, il sistema applica il
freno alla ruota in cui si verifica il pattina-
mento. Ciò consente al motore di applicare
maggiore coppia alla ruota su cui il pattina-
mento invece non si verifica. La funzione
BLD potrebbe rimanere abilitata anche se i
sistemi TCS ed ESC sono a regime ridotto.
Programma elettronico di stabilità (ESC)
Tale sistema migliora la stabilità direzionale e
quella generale in varie condizioni di guida.
La funzione dell'ESC consiste nel provocare
l'intervento dell'impianto frenante sulla ruota
interessata in caso di sovrasterzo o sotto-sterzo durante la guida. Per mantenere la
direzione della vettura, il sistema può anche
ricorrere alla riduzione di potenza del motore.
Mediante i sensori montati sulla vettura, il
sistema ESC rileva la direzione che il condu-
cente intende imprimere alla vettura e la
confronta con quella effettivamente tenuta
durante la marcia. Quando la direzione effet-
tiva non corrisponde a quella che il condu-
cente intende imprimere, l'ESC aziona il
freno della ruota opportuna per aiutare a
contrastare la condizione di sovrasterzo o
sottosterzo.
• Sovrasterzo — quando la vettura curva ec-
cessivamente rispetto alla posizione del
volante.
• Sottosterzo — quando la vettura curva in
modo insufficiente rispetto alla posizione
del volante.
La spia di segnalazione attivazione/avaria
ESC situata sul quadro strumenti inizia a
lampeggiare non appena il sistema ESC si
attiva. La spia di segnalazione attivazione/
avaria ESC lampeggia anche quando il TCS è
attivo. Se in fase di accelerazione la spia di
segnalazione avaria/attivazione dell'ESC ini-
SICUREZZA
84

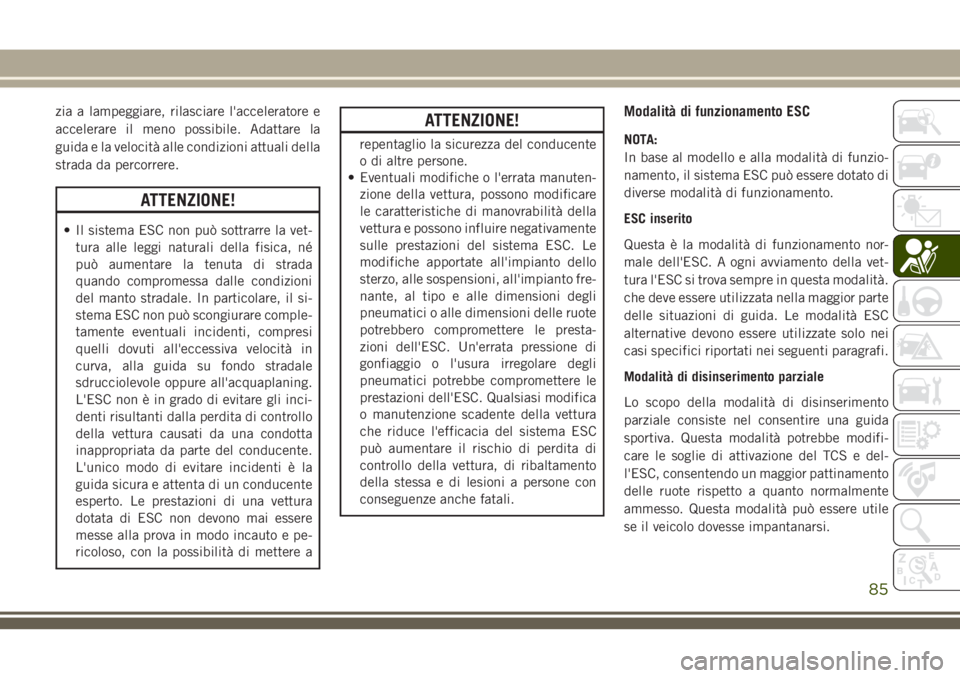

zia a lampeggiare, rilasciare l'acceleratore e
accelerare il meno possibile. Adattare la
guida e la velocità alle condizioni attuali della
strada da percorrere.
ATTENZIONE!
• Il sistema ESC non può sottrarre la vet-
tura alle leggi naturali della fisica, né
può aumentare la tenuta di strada
quando compromessa dalle condizioni
del manto stradale. In particolare, il si-
stema ESC non può scongiurare comple-
tamente eventuali incidenti, compresi
quelli dovuti all'eccessiva velocità in
curva, alla guida su fondo stradale
sdrucciolevole oppure all'acquaplaning.
L'ESC non è in grado di evitare gli inci-
denti risultanti dalla perdita di controllo
della vettura causati da una condotta
inappropriata da parte del conducente.
L'unico modo di evitare incidenti è la
guida sicura e attenta di un conducente
esperto. Le prestazioni di una vettura
dotata di ESC non devono mai essere
messe alla prova in modo incauto e pe-
ricoloso, con la possibilità di mettere a
ATTENZIONE!
repentaglio la sicurezza del conducente
o di altre persone.
• Eventuali modifiche o l'errata manuten-
zione della vettura, possono modificare
le caratteristiche di manovrabilità della
vettura e possono influire negativamente
sulle prestazioni del sistema ESC. Le
modifiche apportate all'impianto dello
sterzo, alle sospensioni, all'impianto fre-
nante, al tipo e alle dimensioni degli
pneumatici o alle dimensioni delle ruote
potrebbero compromettere le presta-
zioni dell'ESC. Un'errata pressione di
gonfiaggio o l'usura irregolare degli
pneumatici potrebbe compromettere le
prestazioni dell'ESC. Qualsiasi modifica
o manutenzione scadente della vettura
che riduce l'efficacia del sistema ESC
può aumentare il rischio di perdita di
controllo della vettura, di ribaltamento
della stessa e di lesioni a persone con
conseguenze anche fatali.
Modalità di funzionamento ESC
NOTA:
In base al modello e alla modalità di funzio-
namento, il sistema ESC può essere dotato di
diverse modalità di funzionamento.
ESC inserito
Questa è la modalità di funzionamento nor-
male dell'ESC. A ogni avviamento della vet-
tura l'ESC si trova sempre in questa modalità.
che deve essere utilizzata nella maggior parte
delle situazioni di guida. Le modalità ESC
alternative devono essere utilizzate solo nei
casi specifici riportati nei seguenti paragrafi.
Modalità di disinserimento parziale
Lo scopo della modalità di disinserimento
parziale consiste nel consentire una guida
sportiva. Questa modalità potrebbe modifi-
care le soglie di attivazione del TCS e del-
l'ESC, consentendo un maggior pattinamento
delle ruote rispetto a quanto normalmente
ammesso. Questa modalità può essere utile
se il veicolo dovesse impantanarsi.
85

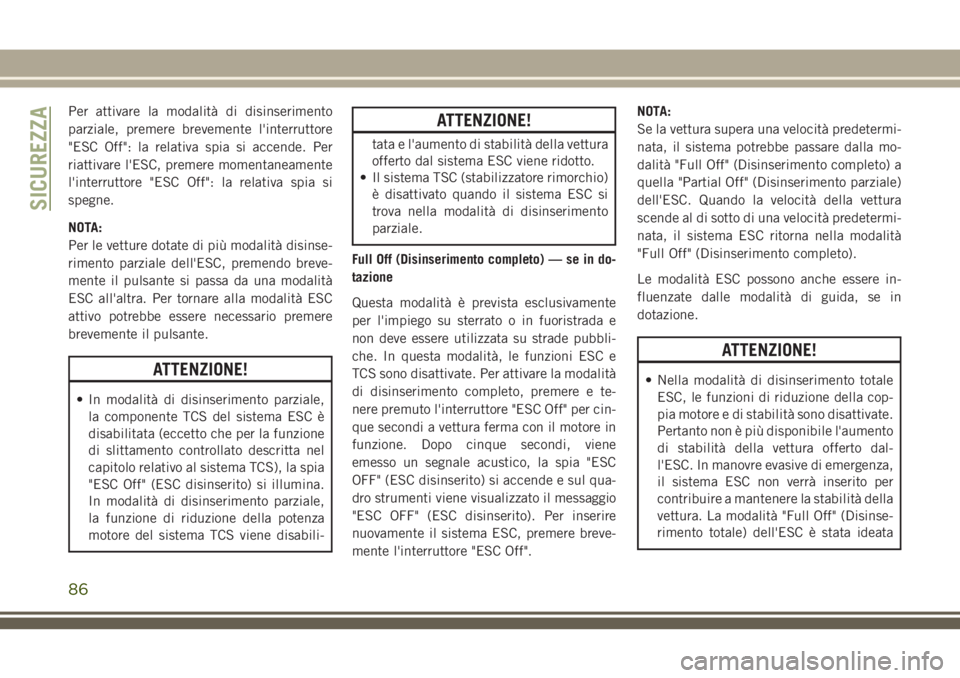

Per attivare la modalità di disinserimento
parziale, premere brevemente l'interruttore
"ESC Off": la relativa spia si accende. Per
riattivare l'ESC, premere momentaneamente
l'interruttore "ESC Off": la relativa spia si
spegne.
NOTA:
Per le vetture dotate di più modalità disinse-
rimento parziale dell'ESC, premendo breve-
mente il pulsante si passa da una modalità
ESC all'altra. Per tornare alla modalità ESC
attivo potrebbe essere necessario premere
brevemente il pulsante.
ATTENZIONE!
• In modalità di disinserimento parziale,
la componente TCS del sistema ESC è
disabilitata (eccetto che per la funzione
di slittamento controllato descritta nel
capitolo relativo al sistema TCS), la spia
"ESC Off" (ESC disinserito) si illumina.
In modalità di disinserimento parziale,
la funzione di riduzione della potenza
motore del sistema TCS viene disabili-
ATTENZIONE!
tata e l'aumento di stabilità della vettura
offerto dal sistema ESC viene ridotto.
• Il sistema TSC (stabilizzatore rimorchio)
è disattivato quando il sistema ESC si
trova nella modalità di disinserimento
parziale.
Full Off (Disinserimento completo) — se in do-
tazione
Questa modalità è prevista esclusivamente
per l'impiego su sterrato o in fuoristrada e
non deve essere utilizzata su strade pubbli-
che. In questa modalità, le funzioni ESC e
TCS sono disattivate. Per attivare la modalità
di disinserimento completo, premere e te-
nere premuto l'interruttore "ESC Off" per cin-
que secondi a vettura ferma con il motore in
funzione. Dopo cinque secondi, viene
emesso un segnale acustico, la spia "ESC
OFF" (ESC disinserito) si accende e sul qua-
dro strumenti viene visualizzato il messaggio
"ESC OFF" (ESC disinserito). Per inserire
nuovamente il sistema ESC, premere breve-
mente l'interruttore "ESC Off".NOTA:
Se la vettura supera una velocità predetermi-
nata, il sistema potrebbe passare dalla mo-
dalità "Full Off" (Disinserimento completo) a
quella "Partial Off" (Disinserimento parziale)
dell'ESC. Quando la velocità della vettura
scende al di sotto di una velocità predetermi-
nata, il sistema ESC ritorna nella modalità
"Full Off" (Disinserimento completo).
Le modalità ESC possono anche essere in-
fluenzate dalle modalità di guida, se in
dotazione.
ATTENZIONE!
• Nella modalità di disinserimento totale
ESC, le funzioni di riduzione della cop-
pia motore e di stabilità sono disattivate.
Pertanto non è più disponibile l'aumento
di stabilità della vettura offerto dal-
l'ESC. In manovre evasive di emergenza,
il sistema ESC non verrà inserito per
contribuire a mantenere la stabilità della
vettura. La modalità "Full Off" (Disinse-
rimento totale) dell'ESC è stata ideata
SICUREZZA
86
