2018 JEEP CHEROKEE Libretto Uso Manutenzione (in Italian)

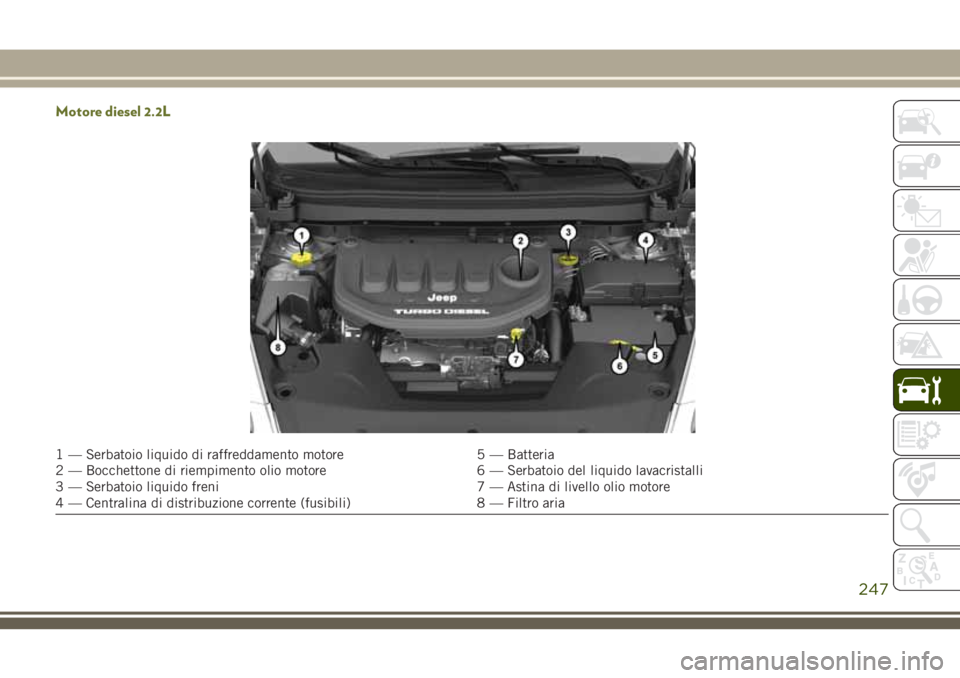

Motore diesel 2.2L
1 — Serbatoio liquido di raffreddamento motore 5 — Batteria
2 — Bocchettone di riempimento olio motore 6 — Serbatoio del liquido lavacristalli
3 — Serbatoio liquido freni 7 — Astina di livello olio motore
4 — Centralina di distribuzione corrente (fusibili) 8 — Filtro aria
247

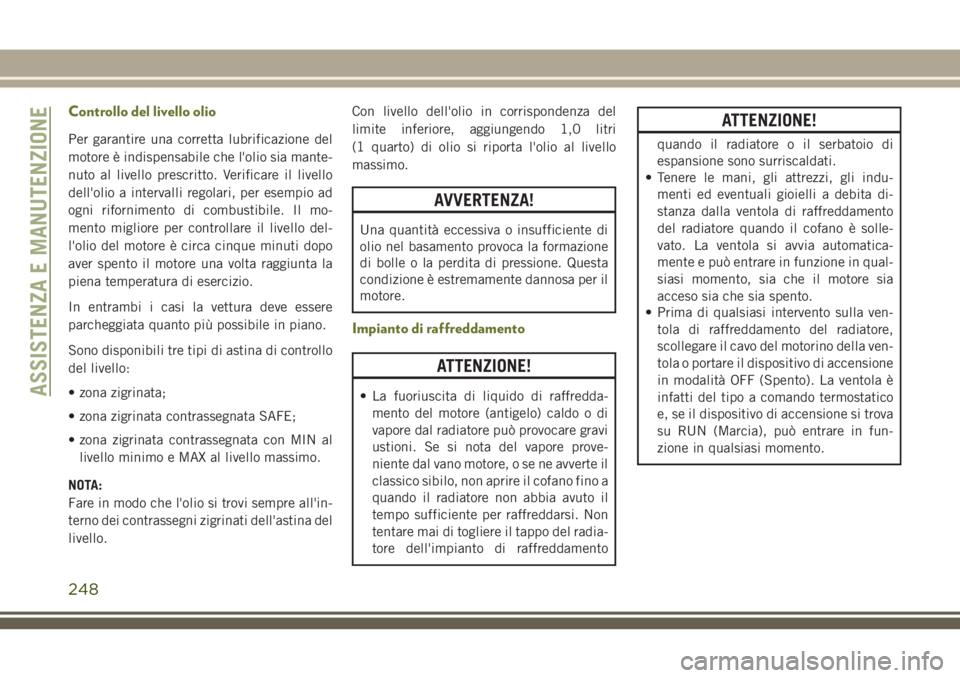

Controllo del livello olio
Per garantire una corretta lubrificazione del
motore è indispensabile che l'olio sia mante-
nuto al livello prescritto. Verificare il livello
dell'olio a intervalli regolari, per esempio ad
ogni rifornimento di combustibile. Il mo-
mento migliore per controllare il livello del-
l'olio del motore è circa cinque minuti dopo
aver spento il motore una volta raggiunta la
piena temperatura di esercizio.
In entrambi i casi la vettura deve essere
parcheggiata quanto più possibile in piano.
Sono disponibili tre tipi di astina di controllo
del livello:
• zona zigrinata;
• zona zigrinata contrassegnata SAFE;
• zona zigrinata contrassegnata con MIN al
livello minimo e MAX al livello massimo.
NOTA:
Fare in modo che l'olio si trovi sempre all'in-
terno dei contrassegni zigrinati dell'astina del
livello.Con livello dell'olio in corrispondenza del
limite inferiore, aggiungendo 1,0 litri
(1 quarto) di olio si riporta l'olio al livello
massimo.
AVVERTENZA!
Una quantità eccessiva o insufficiente di
olio nel basamento provoca la formazione
di bolle o la perdita di pressione. Questa
condizione è estremamente dannosa per il
motore.
Impianto di raffreddamento
ATTENZIONE!
• La fuoriuscita di liquido di raffredda-
mento del motore (antigelo) caldo o di
vapore dal radiatore può provocare gravi
ustioni. Se si nota del vapore prove-
niente dal vano motore, o se ne avverte il
classico sibilo, non aprire il cofano fino a
quando il radiatore non abbia avuto il
tempo sufficiente per raffreddarsi. Non
tentare mai di togliere il tappo del radia-
tore dell'impianto di raffreddamento
ATTENZIONE!
quando il radiatore o il serbatoio di
espansione sono surriscaldati.
• Tenere le mani, gli attrezzi, gli indu-
menti ed eventuali gioielli a debita di-
stanza dalla ventola di raffreddamento
del radiatore quando il cofano è solle-
vato. La ventola si avvia automatica-
mente e può entrare in funzione in qual-
siasi momento, sia che il motore sia
acceso sia che sia spento.
• Prima di qualsiasi intervento sulla ven-
tola di raffreddamento del radiatore,
scollegare il cavo del motorino della ven-
tola o portare il dispositivo di accensione
in modalità OFF (Spento). La ventola è
infatti del tipo a comando termostatico
e, se il dispositivo di accensione si trova
su RUN (Marcia), può entrare in fun-
zione in qualsiasi momento.
ASSISTENZA E MANUTENZIONE
248

Verifica del liquido di raffreddamento mo-
tore
Controllare ogni 12 mesi il grado di prote-
zione del liquido di raffreddamento del mo-
tore (antigelo) (preferibilmente prima dell'i-
nizio della stagione fredda). Se il liquido di
raffreddamento motore (antigelo) è sporco,
l'impianto deve essere svuotato, lavato e rab-
boccato con liquido PARAFLU
UPcon for-
mula OAT (Organic Additive Technology, tec-
nologia ad additivi organici) o equivalente
conforme ai requisiti dello standard sui ma-
teriali FCA MS.90032 presso la Rete Assi-
stenziale. Controllare la parte anteriore del
condensatore A/C per verificare l'eventuale
accumulo di insetti, foglie e altri detriti. Se
risulta sporca, pulirla spruzzando delicata-
mente dell'acqua con un tubo flessibile sulla
parte anteriore del condensatore in senso
verticale dall'alto verso il basso.
Controllare i tubi flessibili dell'impianto di
raffreddamento del motore per accertare che
la gomma non sia diventata friabile e che non
siano presenti incrinature, lacerazioni, tagli e
ostruzioni nei raccordi lato serbatoio di
espansione e lato radiatore. Verificare anchela tenuta dell'intero impianto. NON TO-
GLIERE IL TAPPO A PRESSIONE SE L'IM-
PIANTO DI RAFFREDDAMENTO È CALDO.
Rabbocco del liquido lavacristalli
I lavacristalli e il lavalunotto condividono lo
stesso serbatoio del liquido. Il serbatoio del
liquido si trova nella parte anteriore del vano
motore. Controllare regolarmente il livello del
liquido lavacristalli nel serbatoio. Riempire il
serbatoio con una soluzione detergente per
cristalli (non antigelo per radiatori) e azionare
il sistema per alcuni secondi in modo da
espellere il liquido residuo.
Al rabbocco del serbatoio del liquido lavacri-
stalli, prelevarne una certa quantità e appli-
carla su un panno o una salvietta, quindi
pulire le spazzole del tergicristallo; in questo
modo se ne miglioreranno le prestazioni.
Per impedire il congelamento dell'impianto
lavacristalli alle basse temperature, selezio-
nare una soluzione o miscela conforme o
superiore alla gamma di temperatura del
clima della zona. Queste indicazioni sono
riportate sulla maggior parte delle confezioni
di liquidi lavacristalli.
ATTENZIONE!
I liquidi lavacristalli disponibili in com-
mercio sono infiammabili. Possono incen-
diarsi e causare bruciature. Durante il
riempimento o altre operazioni che inte-
ressano il liquido lavacristalli agire con la
massima attenzione.
Impianto frenante
Per garantire l'efficienza dell'impianto fre-
nante controllarne periodicamente i compo-
nenti. Per gli interventi di manutenzione cor-
retti, fare riferimento a "Programma di
manutenzione" in questo capitolo.
ATTENZIONE!
Guidare con il piede appoggiato al pedale
dei freni può pregiudicarne l'efficienza,
aumentando il rischio di incidenti. Du-
rante la marcia non tenere mai il piede sul
pedale del freno o sollecitarlo inutilmente
per evitare il surriscaldamento dei freni,
l'usura eccessiva delle guarnizioni e possi-
bili danni all'impianto frenante. Si rischie-
249

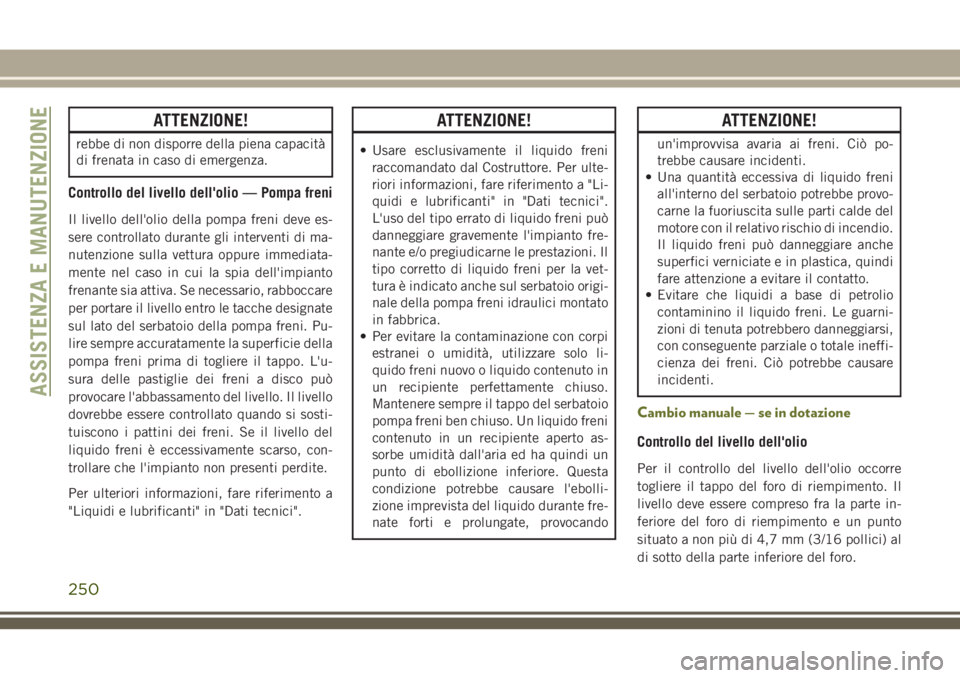

ATTENZIONE!
rebbe di non disporre della piena capacità
di frenata in caso di emergenza.
Controllo del livello dell'olio — Pompa freni
Il livello dell'olio della pompa freni deve es-
sere controllato durante gli interventi di ma-
nutenzione sulla vettura oppure immediata-
mente nel caso in cui la spia dell'impianto
frenante sia attiva. Se necessario, rabboccare
per portare il livello entro le tacche designate
sul lato del serbatoio della pompa freni. Pu-
lire sempre accuratamente la superficie della
pompa freni prima di togliere il tappo. L'u-
sura delle pastiglie dei freni a disco può
provocare l'abbassamento del livello. Il livello
dovrebbe essere controllato quando si sosti-
tuiscono i pattini dei freni. Se il livello del
liquido freni è eccessivamente scarso, con-
trollare che l'impianto non presenti perdite.
Per ulteriori informazioni, fare riferimento a
"Liquidi e lubrificanti" in "Dati tecnici".
ATTENZIONE!
• Usare esclusivamente il liquido freni
raccomandato dal Costruttore. Per ulte-
riori informazioni, fare riferimento a "Li-
quidi e lubrificanti" in "Dati tecnici".
L'uso del tipo errato di liquido freni può
danneggiare gravemente l'impianto fre-
nante e/o pregiudicarne le prestazioni. Il
tipo corretto di liquido freni per la vet-
tura è indicato anche sul serbatoio origi-
nale della pompa freni idraulici montato
in fabbrica.
• Per evitare la contaminazione con corpi
estranei o umidità, utilizzare solo li-
quido freni nuovo o liquido contenuto in
un recipiente perfettamente chiuso.
Mantenere sempre il tappo del serbatoio
pompa freni ben chiuso. Un liquido freni
contenuto in un recipiente aperto as-
sorbe umidità dall'aria ed ha quindi un
punto di ebollizione inferiore. Questa
condizione potrebbe causare l'ebolli-
zione imprevista del liquido durante fre-
nate forti e prolungate, provocando
ATTENZIONE!
un'improvvisa avaria ai freni. Ciò po-
trebbe causare incidenti.
• Una quantità eccessiva di liquido freni
all'interno del serbatoio potrebbe provo-
carne la fuoriuscita sulle parti calde del
motore con il relativo rischio di incendio.
Il liquido freni può danneggiare anche
superfici verniciate e in plastica, quindi
fare attenzione a evitare il contatto.
• Evitare che liquidi a base di petrolio
contaminino il liquido freni. Le guarni-
zioni di tenuta potrebbero danneggiarsi,
con conseguente parziale o totale ineffi-
cienza dei freni. Ciò potrebbe causare
incidenti.
Cambio manuale — se in dotazione
Controllo del livello dell'olio
Per il controllo del livello dell'olio occorre
togliere il tappo del foro di riempimento. Il
livello deve essere compreso fra la parte in-
feriore del foro di riempimento e un punto
situato a non più di 4,7 mm (3/16 pollici) al
di sotto della parte inferiore del foro.
ASSISTENZA E MANUTENZIONE
250

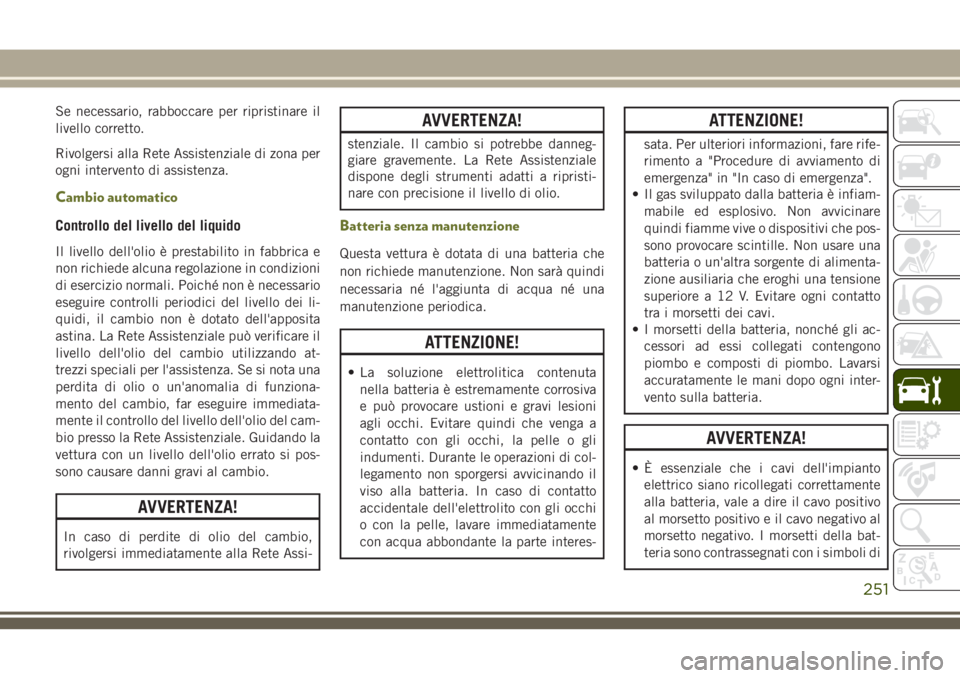

Se necessario, rabboccare per ripristinare il
livello corretto.
Rivolgersi alla Rete Assistenziale di zona per
ogni intervento di assistenza.
Cambio automatico
Controllo del livello del liquido
Il livello dell'olio è prestabilito in fabbrica e
non richiede alcuna regolazione in condizioni
di esercizio normali. Poiché non è necessario
eseguire controlli periodici del livello dei li-
quidi, il cambio non è dotato dell'apposita
astina. La Rete Assistenziale può verificare il
livello dell'olio del cambio utilizzando at-
trezzi speciali per l'assistenza. Se si nota una
perdita di olio o un'anomalia di funziona-
mento del cambio, far eseguire immediata-
mente il controllo del livello dell'olio del cam-
bio presso la Rete Assistenziale. Guidando la
vettura con un livello dell'olio errato si pos-
sono causare danni gravi al cambio.
AVVERTENZA!
In caso di perdite di olio del cambio,
rivolgersi immediatamente alla Rete Assi-
AVVERTENZA!
stenziale. Il cambio si potrebbe danneg-
giare gravemente. La Rete Assistenziale
dispone degli strumenti adatti a ripristi-
nare con precisione il livello di olio.
Batteria senza manutenzione
Questa vettura è dotata di una batteria che
non richiede manutenzione. Non sarà quindi
necessaria né l'aggiunta di acqua né una
manutenzione periodica.
ATTENZIONE!
• La soluzione elettrolitica contenuta
nella batteria è estremamente corrosiva
e può provocare ustioni e gravi lesioni
agli occhi. Evitare quindi che venga a
contatto con gli occhi, la pelle o gli
indumenti. Durante le operazioni di col-
legamento non sporgersi avvicinando il
viso alla batteria. In caso di contatto
accidentale dell'elettrolito con gli occhi
o con la pelle, lavare immediatamente
con acqua abbondante la parte interes-
ATTENZIONE!
sata. Per ulteriori informazioni, fare rife-
rimento a "Procedure di avviamento di
emergenza" in "In caso di emergenza".
• Il gas sviluppato dalla batteria è infiam-
mabile ed esplosivo. Non avvicinare
quindi fiamme vive o dispositivi che pos-
sono provocare scintille. Non usare una
batteria o un'altra sorgente di alimenta-
zione ausiliaria che eroghi una tensione
superiore a 12 V. Evitare ogni contatto
tra i morsetti dei cavi.
• I morsetti della batteria, nonché gli ac-
cessori ad essi collegati contengono
piombo e composti di piombo. Lavarsi
accuratamente le mani dopo ogni inter-
vento sulla batteria.
AVVERTENZA!

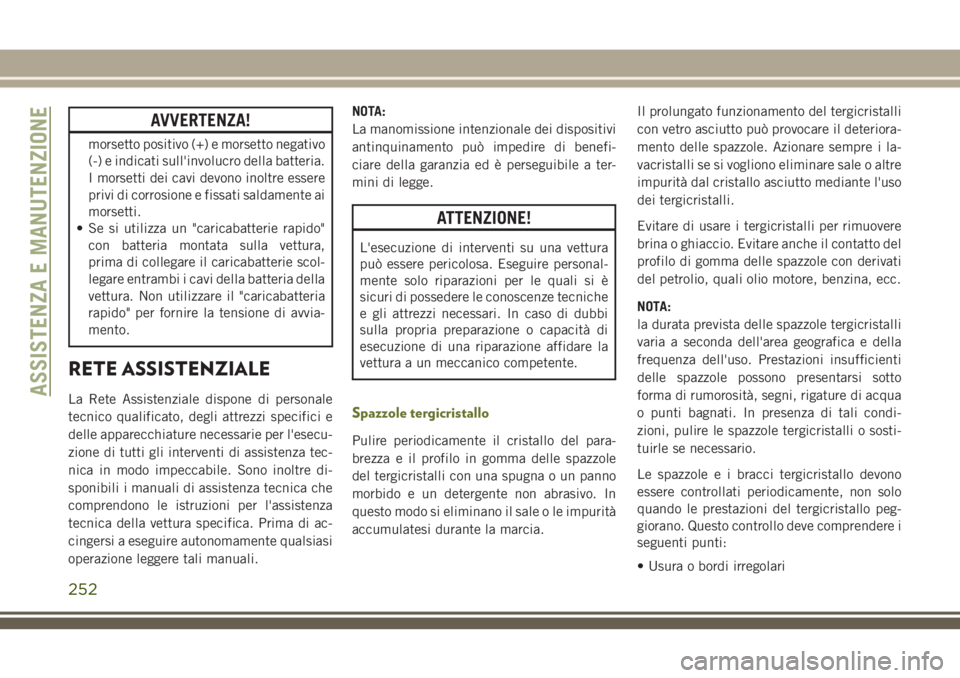

• È essenziale che i cavi dell'impianto
elettrico siano ricollegati correttamente
alla batteria, vale a dire il cavo positivo
al morsetto positivo e il cavo negativo al
morsetto negativo. I morsetti della bat-
teria sono contrassegnati con i simboli di
251

AVVERTENZA!
morsetto positivo (+) e morsetto negativo
(-) e indicati sull'involucro della batteria.
I morsetti dei cavi devono inoltre essere
privi di corrosione e fissati saldamente ai
morsetti.
• Se si utilizza un "caricabatterie rapido"
con batteria montata sulla vettura,
prima di collegare il caricabatterie scol-
legare entrambi i cavi della batteria della
vettura. Non utilizzare il "caricabatteria
rapido" per fornire la tensione di avvia-
mento.
RETE ASSISTENZIALE
La Rete Assistenziale dispone di personale
tecnico qualificato, degli attrezzi specifici e
delle apparecchiature necessarie per l'esecu-
zione di tutti gli interventi di assistenza tec-
nica in modo impeccabile. Sono inoltre di-
sponibili i manuali di assistenza tecnica che
comprendono le istruzioni per l'assistenza
tecnica della vettura specifica. Prima di ac-
cingersi a eseguire autonomamente qualsiasi
operazione leggere tali manuali.NOTA:
La manomissione intenzionale dei dispositivi
antinquinamento può impedire di benefi-
ciare della garanzia ed è perseguibile a ter-
mini di legge.
ATTENZIONE!
L'esecuzione di interventi su una vettura
può essere pericolosa. Eseguire personal-
mente solo riparazioni per le quali si è
sicuri di possedere le conoscenze tecniche
e gli attrezzi necessari. In caso di dubbi
sulla propria preparazione o capacità di
esecuzione di una riparazione affidare la
vettura a un meccanico competente.
Spazzole tergicristallo
Pulire periodicamente il cristallo del para-
brezza e il profilo in gomma delle spazzole
del tergicristalli con una spugna o un panno
morbido e un detergente non abrasivo. In
questo modo si eliminano il sale o le impurità
accumulatesi durante la marcia.Il prolungato funzionamento del tergicristalli
con vetro asciutto può provocare il deteriora-
mento delle spazzole. Azionare sempre i la-
vacristalli se si vogliono eliminare sale o altre
impurità dal cristallo asciutto mediante l'uso
dei tergicristalli.
Evitare di usare i tergicristalli per rimuovere
brina o ghiaccio. Evitare anche il contatto del
profilo di gomma delle spazzole con derivati
del petrolio, quali olio motore, benzina, ecc.
NOTA:
la durata prevista delle spazzole tergicristalli
varia a seconda dell'area geografica e della
frequenza dell'uso. Prestazioni insufficienti
delle spazzole possono presentarsi sotto
forma di rumorosità, segni, rigature di acqua
o punti bagnati. In presenza di tali condi-
zioni, pulire le spazzole tergicristalli o sosti-
tuirle se necessario.
Le spazzole e i bracci tergicristallo devono
essere controllati periodicamente, non solo
quando le prestazioni del tergicristallo peg-
giorano. Questo controllo deve comprendere i
seguenti punti:
• Usura o bordi irregolari
ASSISTENZA E MANUTENZIONE
252

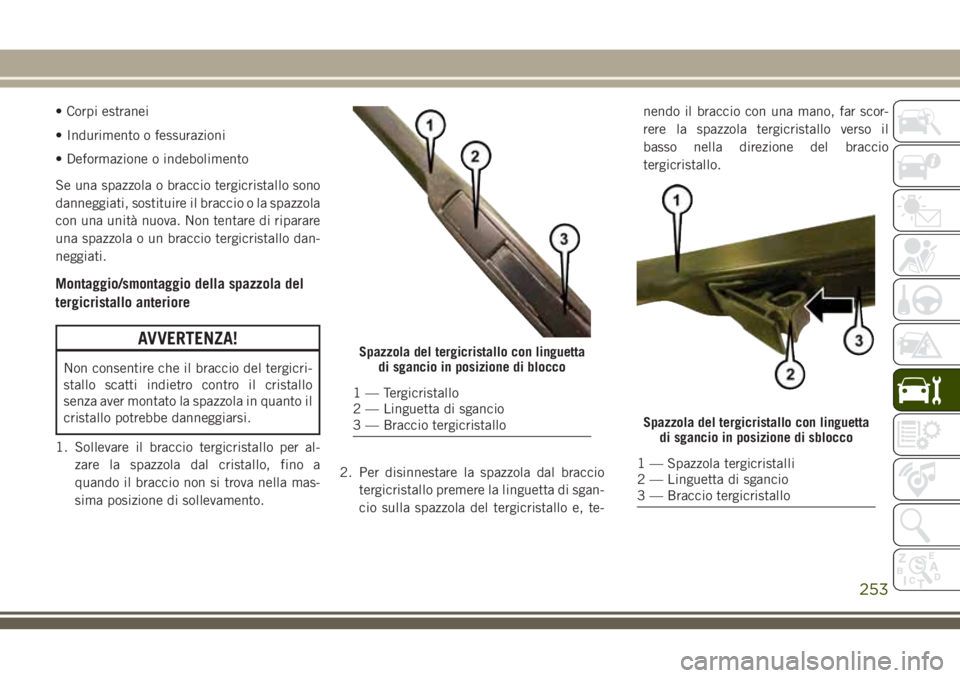

• Corpi estranei
• Indurimento o fessurazioni
• Deformazione o indebolimento
Se una spazzola o braccio tergicristallo sono
danneggiati, sostituire il braccio o la spazzola
con una unità nuova. Non tentare di riparare
una spazzola o un braccio tergicristallo dan-
neggiati.
Montaggio/smontaggio della spazzola del
tergicristallo anteriore
AVVERTENZA!
Non consentire che il braccio del tergicri-
stallo scatti indietro contro il cristallo
senza aver montato la spazzola in quanto il
cristallo potrebbe danneggiarsi.
1. Sollevare il braccio tergicristallo per al-
zare la spazzola dal cristallo, fino a
quando il braccio non si trova nella mas-
sima posizione di sollevamento.2. Per disinnestare la spazzola dal braccio
tergicristallo premere la linguetta di sgan-
cio sulla spazzola del tergicristallo e, te-nendo il braccio con una mano, far scor-
rere la spazzola tergicristallo verso il
basso nella direzione del braccio
tergicristallo.
Spazzola del tergicristallo con linguetta
di sgancio in posizione di blocco
1 — Tergicristallo
2 — Linguetta di sgancio
3 — Braccio tergicristallo
Spazzola del tergicristallo con linguetta
di sgancio in posizione di sblocco
1 — Spazzola tergicristalli
2 — Linguetta di sgancio
3 — Braccio tergicristallo
253

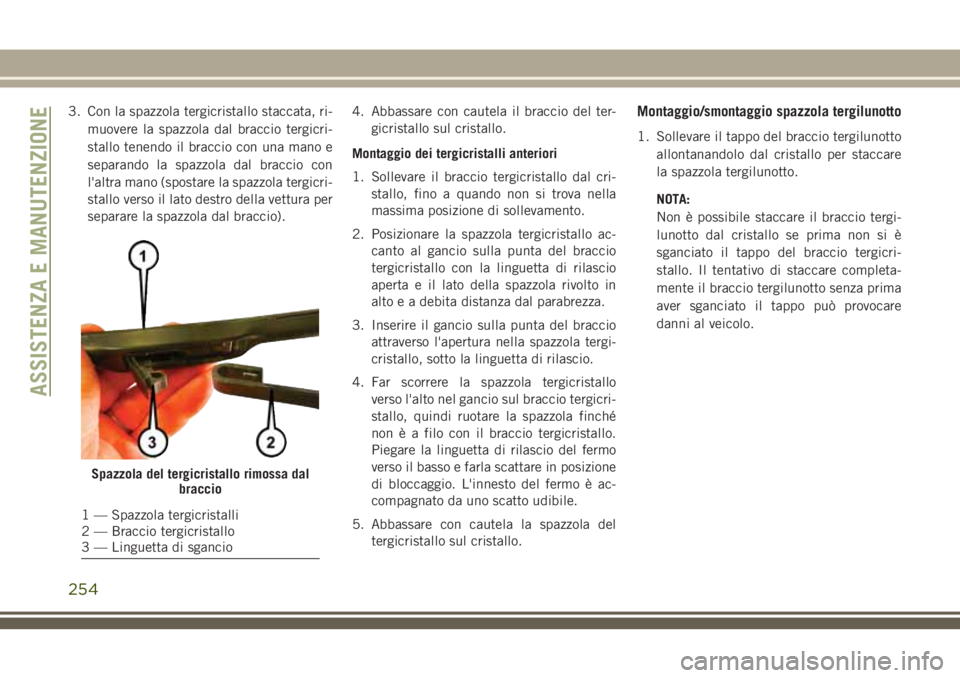

3. Con la spazzola tergicristallo staccata, ri-
muovere la spazzola dal braccio tergicri-
stallo tenendo il braccio con una mano e
separando la spazzola dal braccio con
l'altra mano (spostare la spazzola tergicri-
stallo verso il lato destro della vettura per
separare la spazzola dal braccio).4. Abbassare con cautela il braccio del ter-
gicristallo sul cristallo.
Montaggio dei tergicristalli anteriori
1. Sollevare il braccio tergicristallo dal cri-
stallo, fino a quando non si trova nella
massima posizione di sollevamento.
2. Posizionare la spazzola tergicristallo ac-
canto al gancio sulla punta del braccio
tergicristallo con la linguetta di rilascio
aperta e il lato della spazzola rivolto in
alto e a debita distanza dal parabrezza.
3. Inserire il gancio sulla punta del braccio
attraverso l'apertura nella spazzola tergi-
cristallo, sotto la linguetta di rilascio.
4. Far scorrere la spazzola tergicristallo
verso l'alto nel gancio sul braccio tergicri-
stallo, quindi ruotare la spazzola finché
non è a filo con il braccio tergicristallo.
Piegare la linguetta di rilascio del fermo
verso il basso e farla scattare in posizione
di bloccaggio. L'innesto del fermo è ac-
compagnato da uno scatto udibile.
5. Abbassare con cautela la spazzola del
tergicristallo sul cristallo.Montaggio/smontaggio spazzola tergilunotto
1. Sollevare il tappo del braccio tergilunotto
allontanandolo dal cristallo per staccare
la spazzola tergilunotto.
NOTA:
Non è possibile staccare il braccio tergi-
lunotto dal cristallo se prima non si è
sganciato il tappo del braccio tergicri-
stallo. Il tentativo di staccare completa-
mente il braccio tergilunotto senza prima
aver sganciato il tappo può provocare
danni al veicolo.
Spazzola del tergicristallo rimossa dal
braccio
1 — Spazzola tergicristalli
2 — Braccio tergicristallo
3 — Linguetta di sgancio
ASSISTENZA E MANUTENZIONE
254
