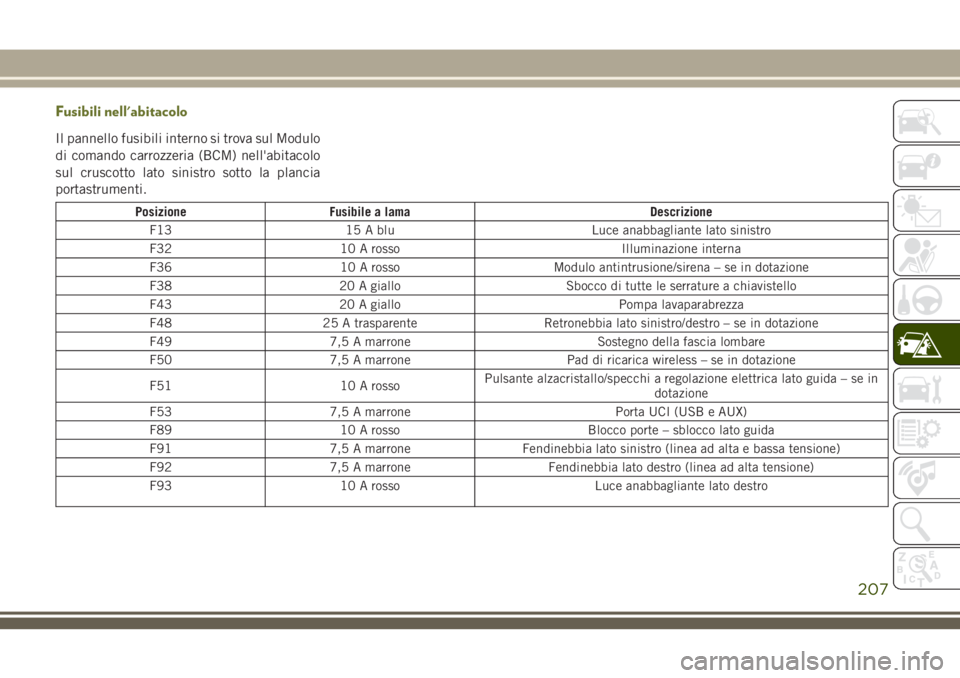

Fusibili nell'abitacolo
Il pannello fusibili interno si trova sul Modulo
di comando carrozzeria (BCM) nell'abitacolo
sul cruscotto lato sinistro sotto la plancia
portastrumenti.
Posizione Fusibile a lama Descrizione
F13 15 A blu Luce anabbagliante lato sinistro
F32 10 A rosso Illuminazione interna
F36 10 A rosso Modulo antintrusione/sirena – se in dotazione
F38 20 A giallo Sbocco di tutte le serrature a chiavistello
F43 20 A giallo Pompa lavaparabrezza
F48 25 A trasparente Retronebbia lato sinistro/destro – se in dotazione
F49 7,5 A marrone Sostegno della fascia lombare
F50 7,5 A marrone Pad di ricarica wireless – se in dotazione
F51 10 A rossoPulsante alzacristallo/specchi a regolazione elettrica lato guida – se in
dotazione
F53 7,5 A marrone Porta UCI (USB e AUX)
F89 10 A rosso Blocco porte – sblocco lato guida
F91 7,5 A marrone Fendinebbia lato sinistro (linea ad alta e bassa tensione)
F92 7,5 A marrone Fendinebbia lato destro (linea ad alta tensione)
F93 10 A rosso Luce anabbagliante lato destro
207
Page 210 of 358

SOLLEVAMENTO DELLA
VETTURA E SOSTITUZIONE
DI UNA RUOTA
ATTENZIONE!
• È estremamente rischioso tentare di so-
stituire una ruota sul lato della vettura
vicino alla corsia di marcia. Spingere
pertanto la vettura in modo che sia suf-
ficientemente lontana dalla strada per
evitare il rischio di essere investiti du-
rante questa operazione.
• Stare sotto una vettura sollevata con il
martinetto è estremamente pericoloso.
La vettura potrebbe scivolare dal soste-
gno e causare gravi lesioni. Si corre il
rischio di essere schiacciati. Non met-
tersi mai, nemmeno con una parte del
corpo, sotto la vettura sollevata con il
martinetto in dotazione. Qualora sia ne-
cessario operare sotto la vettura, rivol-
gersi a una Rete Assistenziale dove la
stessa potrà essere sistemata su un
ponte elevatore.
ATTENZIONE!
• Non avviare e non tenere mai il motore in
moto con la vettura sollevata.
• Il martinetto è un attrezzo apposita-
mente studiato solo per la sostituzione
degli pneumatici. Non utilizzare il mar-
tinetto per sollevare la vettura per scopi
di manutenzione. La vettura deve essere
sollevata solo su superfici piane. Evitare
terreni ghiacciati o scivolosi.
Alloggiamento del martinetto/ruota di
scorta
Il martinetto, i cunei bloccaruota e la ruota di
scorta sono stivati sotto il pianale di carico,
dietro il sedile posteriore.
1. Aprire il portellone.
2. Sollevare il coperchio di accesso utiliz-
zando la maniglia del pianale di carico.3. Rimuovere il gancio dalla posizione di
stivaggio sul lato posteriore del pianale di
carico e posizionare il gancio sulla parte
superiore della carrozzeria tra la flangia e
la guarnizione. In tal modo il pianale di
carico viene mantenuto sollevato per rag-
giungere il martinetto e la ruota di scorta.Maniglia del pianale di carico
IN CASO DI EMERGENZA
208
Page 211 of 358

4. Rimuovere il dispositivo di fissaggio del
martinetto e della ruota di scorta.
5. Rimuovere i cunei.
6. Rimuovere come gruppo unico il marti-
netto a parallelogramma e la chiave per
bulloni dalla ruota di scorta. Ruotare la
vite del martinetto verso sinistra per allen-
tare la chiave per bulloni e smontarla dal
complessivo martinetto.
NOTA:
La leva del martinetto viene fissata late-
ralmente al martinetto grazie a due punti
di attacco. Quando il martinetto è parzial-
mente esteso, la tensione tra i due punti
di attacco mantiene la leva in posizione.
7. Togliere la ruota di scorta.
ATTENZIONE!
Se lasciati nell'abitacolo, la ruota e il mar-
tinetto costituiscono un serio pericolo per
l'incolumità degli occupanti in caso di
incidenti o di brusche frenate. Riporre
quindi sempre sia il martinetto sia la ruota
nei rispettivi alloggiamenti. Far riparare o
ATTENZIONE!
sostituire tempestivamente lo pneumatico
sgonfio.
Operazioni preliminari per l'uso del marti-
netto
1. Parcheggiare la vettura su una superficie
piana e solida, il più lontano possibile dal
bordo della carreggiata stradale. Evitare le
zone ghiacciate o sdrucciolevoli.
ATTENZIONE!
È estremamente rischioso tentare di sosti-
tuire una ruota sul lato della vettura vicino
alla corsia di marcia. Spingere pertanto la
vettura in modo che sia sufficientemente
lontana dalla strada per evitare di essere
investiti durante questa operazione.
2. Inserire le luci di emergenza.
3. Azionare anche il freno di stazionamento.
4. Portare il selettore marce in posizione P
(parcheggio) (cambio automatico) o R
(retromarcia) (cambio manuale).5. Portare il dispositivo di accensione su
LOCK.
6. Bloccare con cunei la parte anteriore e
posteriore della ruota diagonalmente op-
posta a quella da sostituire. Ad esempio,
bloccare la ruota posteriore sinistra se si
deve sostituire quella anteriore destra.
NOTA:
Prima di sollevare la vettura assicurarsi che
siano scesi tutti gli occupanti.

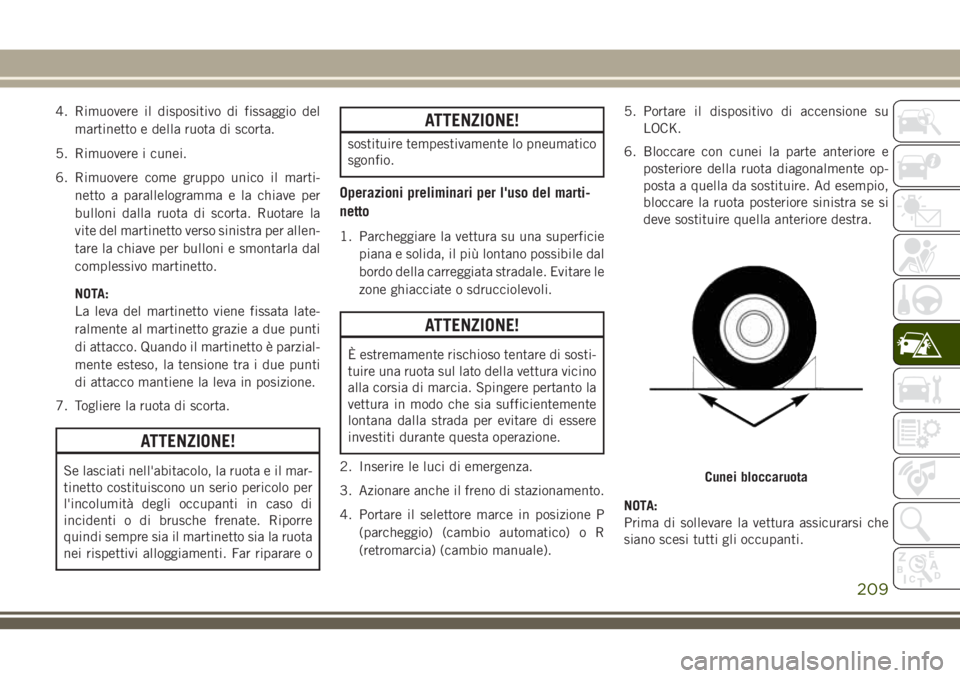

Cunei bloccaruota
209
Page 212 of 358

Istruzioni d'uso del martinetto
ATTENZIONE!
Attenersi rigorosamente alle seguenti av-
vertenze relative alla sostituzione della
ruota, onde evitare lesioni personali o
danni alla vettura:
• Prima di sollevare la vettura, parcheg-
giare sempre su una superficie stabile e
in piano, il più lontano possibile dal
bordo della carreggiata stradale.
• Inserire le luci di emergenza.
• Bloccare con appositi cunei la ruota dia-
gonalmente opposta a quella da sosti-
tuire.
• Inserire a fondo il freno di staziona-
mento e portare il cambio automatico
nella posizione P (parcheggio) o il cam-
bio manuale nella posizione R (retro-
marcia).
• Non avviare e non tenere mai il motore in
moto con la vettura sollevata.
• Non fare sedere nessuno all'interno
della vettura sollevata dal martinetto.
• Non posizionarsi sotto la vettura solle-
vata dal martinetto. Qualora sia neces-
ATTENZIONE!
sario operare sotto la vettura, rivolgersi a
una Rete Assistenziale dove la stessa
potrà essere sistemata su un ponte ele-
vatore.
• Utilizzare il martinetto solo nelle posi-
zioni indicate e per il sollevamento della
vettura durante la sostituzione di una
ruota.
• Se si interviene su una carreggiata o in
prossimità di quest'ultima, prestare la
massima attenzione ai veicoli in tran-
sito.
• Per avere la certezza che le ruote di
scorta, sgonfie o gonfiate, siano riposte
saldamente, occorre riporle con lo stelo
della valvola rivolto verso terra.
AVVERTENZA!
Non tentare di sollevare la vettura posizio-
nando il martinetto in punti diversi da
quelli indicati nelle "Istruzioni d'uso del
martinetto" per questa vettura.
1. Togliere la ruota di scorta, il martinetto e
la chiave per bulloni.
Etichetta di avvertenza
IN CASO DI EMERGENZA
210
Page 213 of 358
2. Se la vettura è dotata di cerchi in allumi-
nio in cui il coprimozzo copre i bulloni,
utilizzare con molta attenzione la chiave
per bulloni per scalzare il coprimozzo
prima di sollevare la vettura.
3. Prima di sollevare la vettura, allentare con
la chiave i bulloni, senza ancora rimuo-
verli, sulla ruota con lo pneumatico sgon-
fio. Ruotare i bulloni di un giro in senso
antiorario mentre la ruota è ancora appog-
giata a terra.
4. Posizionare il martinetto a terra sotto il
punto più vicino allo pneumatico. Ruotare
la vite del martinetto in senso orario per
inserire saldamente la staffa del marti-
netto nella zona di sollevamento del lon-
gherone sottoporta, centrando la staffa
del martinetto nell'intaglio del rivesti-
mento del sottoporta.

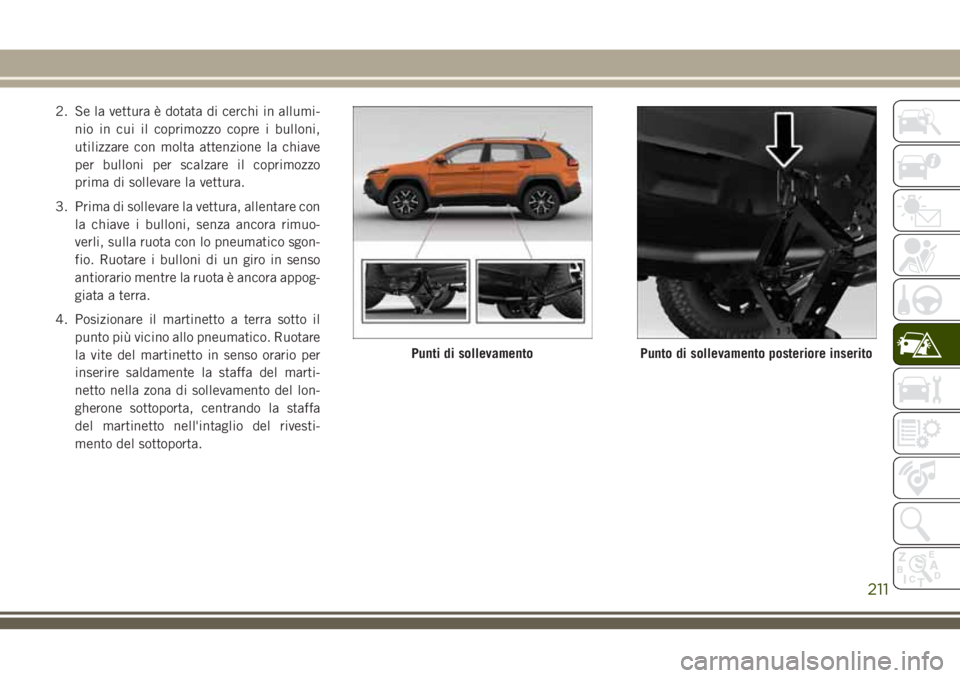

Punti di sollevamentoPunto di sollevamento posteriore inserito
211
Page 214 of 358

5. Sollevare la vettura all'altezza richiesta
per rimuovere lo pneumatico sgonfio.
ATTENZIONE!
Il sollevamento della vettura oltre il neces-
sario può renderla meno stabile. Potrebbe
scivolare dal martinetto e ferire le persone
vicine. Non sollevare la vettura oltre l'al-
tezza richiesta per il distacco della ruota.
6. Rimuovere i bulloni e lo pneumatico.7. Rimuovere il perno di allineamento dal
complessivo martinetto e inserire il perno
nel mozzo ruota per agevolare il montag-
gio della ruota di scorta.
8. Montare la ruota di scorta.
AVVERTENZA!
Accertarsi che la ruota di scorta sia mon-
tata con lo stelo valvola verso l'esterno. La
vettura può danneggiarsi se la ruota di
scorta è montata erroneamente.
NOTA:
• Se la vettura è dotata di coprimozzo o
copriruota, non cercare di installarli sul
ruotino di scorta.
• Per ulteriori informazioni sulla ruota di
scorta, sul suo utilizzo e funziona-
mento, fare riferimento a "Pneumatici"
in "Assistenza e manutenzione" nel Li-
bretto di Uso e Manutenzione.
9. Montare i bulloni con l'estremità filettata
rivolta verso la ruota. Serrare leggermente
i bulloni.
ATTENZIONE!
Il serraggio a fondo dovrà essere eseguito
dopo aver riportato a terra le ruote, per
evitare che la forza da esercitare sui dadi
ruota provochi la caduta della vettura dal
martinetto. Il mancato rispetto di tale pre-
cauzione può causare lesioni gravi.
10. Abbassare la vettura a terra girando la
leva del martinetto in senso antiorario.
11. Completare il serraggio dei bulloni. Per
fare leva con maggior forza, spingere
sulla chiave all'estremità della maniglia.
Serrare i bulloni in una sequenza a stella
fino a serrare ciascun bullone due volte.
Per la coppia di serraggio corretta dei
bulloni, fare riferimento a "Coppie di
serraggio" in "Dati tecnici". In caso di
dubbi, farla controllare con chiave dina-
mometrica presso la Rete Assistenziale
di zona o una stazione di servizio.
12. Riporre il martinetto, gli attrezzi, i cunei
e lo pneumatico sgonfio in modo che
siano fissati saldamente.

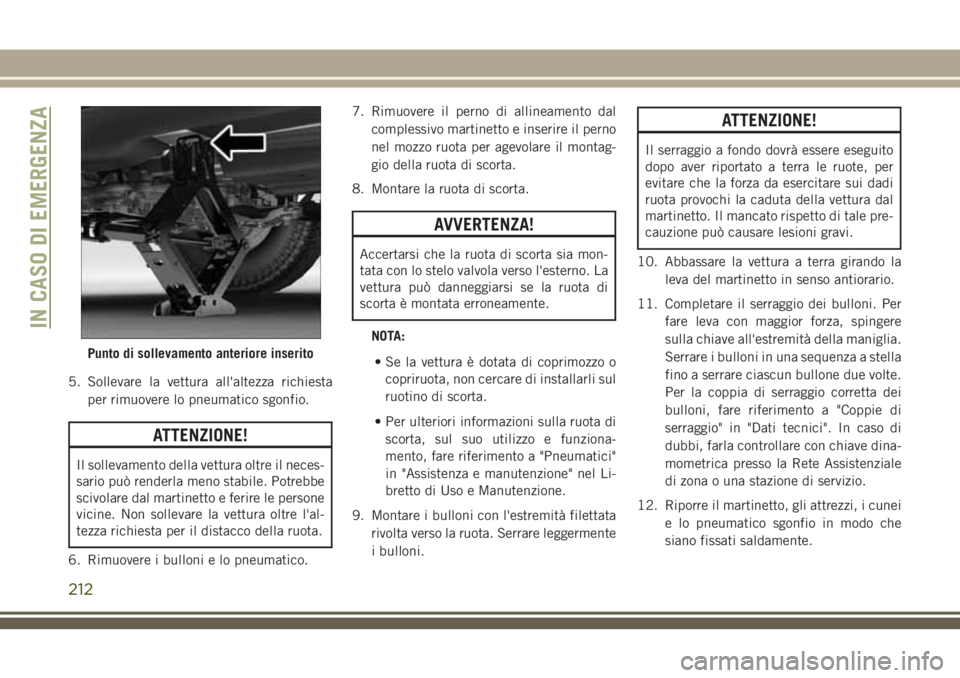

Punto di sollevamento anteriore inserito
IN CASO DI EMERGENZA
212
Page 215 of 358

ATTENZIONE!
Se lasciati nell'abitacolo, la ruota e il mar-
tinetto costituiscono un serio pericolo per
l'incolumità degli occupanti in caso di
incidenti o di brusche frenate. Riporre
quindi sempre sia il martinetto sia la ruota
nei rispettivi alloggiamenti. Far riparare o
sostituire tempestivamente lo pneumatico
sgonfio.
Procedura di sostituzione ruota
1. Montare lo pneumatico sull'asse.
2. Montare i restanti bulloni con l'estremità
filettata rivolta verso la ruota. Serrare leg-
germente i bulloni.
ATTENZIONE!
Il serraggio a fondo dovrà essere eseguito
dopo aver riportato a terra le ruote, per
evitare che la forza da esercitare sui dadi
ruota provochi la caduta della vettura dal
martinetto. Il mancato rispetto di tale pre-
cauzione può causare lesioni gravi.3. Abbassare la vettura a terra girando la leva
del martinetto in senso antiorario.
4. Completare il serraggio dei bulloni. Per
fare leva con maggior forza, spingere sulla
chiave all'estremità della maniglia. Ser-
rare i bulloni in una sequenza a stella fino
a serrare ciascun bullone due volte. Per la
coppia di serraggio corretta dei bulloni,
fare riferimento a "Coppie di serraggio" in
"Dati tecnici". In caso di dubbi circa il
corretto serraggio, far controllare la ruota
con una chiave dinamometrica presso la
Rete Assistenziale o una stazione di
servizio.
5.
Abbassare il martinetto fino a sganciarlo.
Rimuovere i cunei bloccaruota. Riassem-
blare la chiave e il complessivo martinetto e

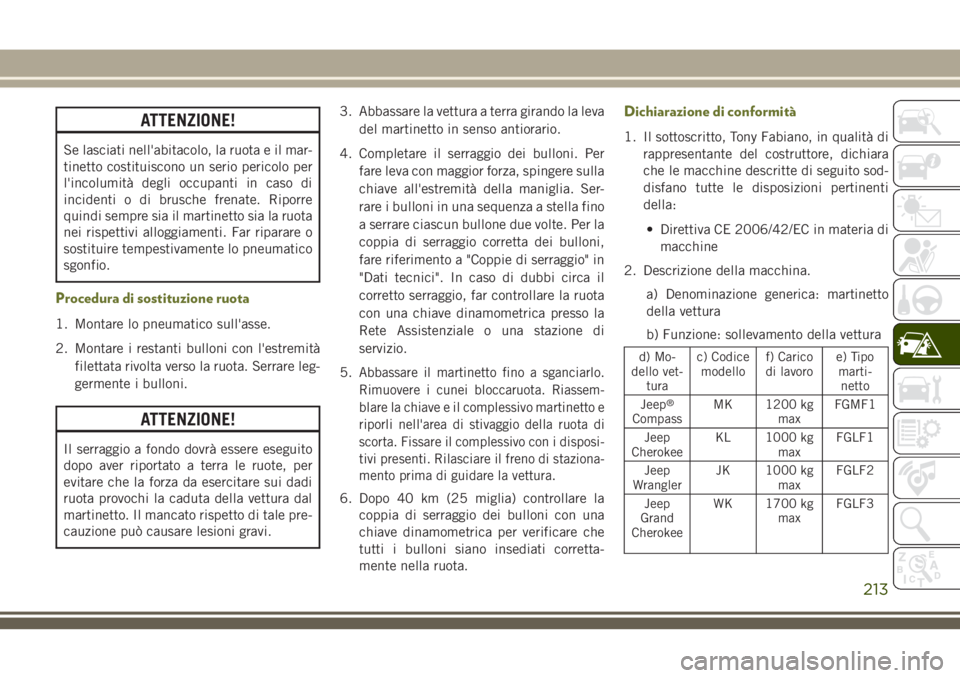

riporli nell'area di stivaggio della ruota di
scorta. Fissare il complessivo con i disposi-
tivi presenti. Rilasciare il freno di staziona-
mento prima di guidare la vettura.
6. Dopo 40 km (25 miglia) controllare la
coppia di serraggio dei bulloni con una
chiave dinamometrica per verificare che
tutti i bulloni siano insediati corretta-
mente nella ruota.
Dichiarazione di conformità
1. Il sottoscritto, Tony Fabiano, in qualità di
rappresentante del costruttore, dichiara
che le macchine descritte di seguito sod-
disfano tutte le disposizioni pertinenti
della:
• Direttiva CE 2006/42/EC in materia di
macchine
2. Descrizione della macchina.
a) Denominazione generica: martinetto
della vettura
b) Funzione: sollevamento della vettura
d) Mo-
dello vet-
turac) Codice
modellof) Carico
di lavoroe) Tipo
marti-
netto
Jeep
®
CompassMK 1200 kg
maxFGMF1
Jeep
CherokeeKL 1000 kg
maxFGLF1
Jeep
WranglerJK 1000 kg
maxFGLF2
Jeep
Grand
CherokeeWK 1700 kg
maxFGLF3
213
Page 216 of 358

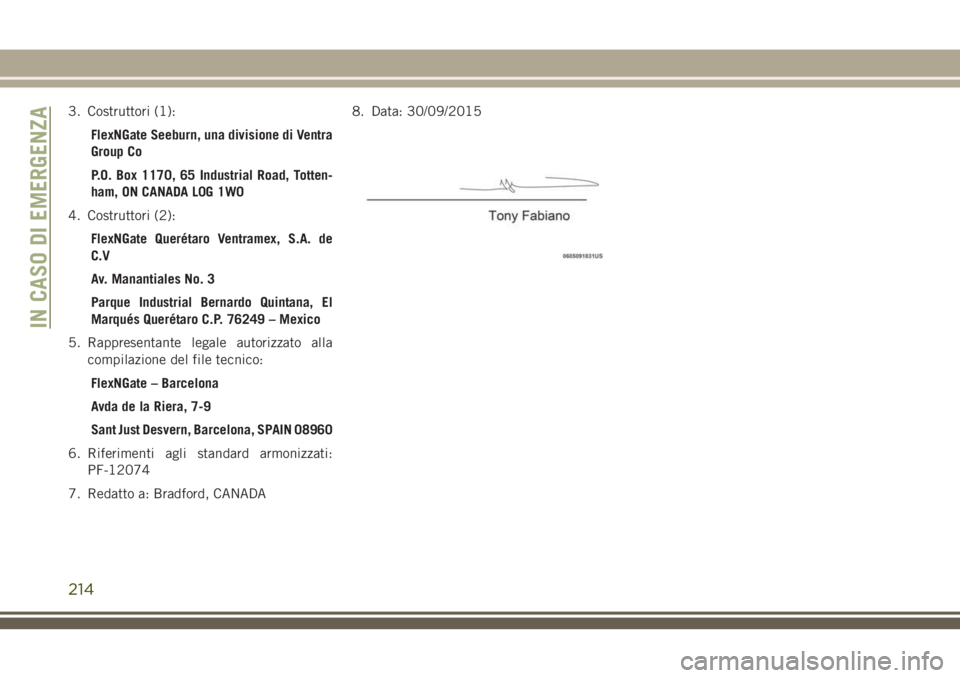

3. Costruttori (1):
FlexNGate Seeburn, una divisione di Ventra
Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W0
4. Costruttori (2):
FlexNGate Querétaro Ventramex, S.A. de
C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexico
5. Rappresentante legale autorizzato alla
compilazione del file tecnico:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN 08960
6. Riferimenti agli standard armonizzati:
PF-12074
7. Redatto a: Bradford, CANADA8. Data: 30/09/2015
IN CASO DI EMERGENZA
214
