2018 FIAT FULLBACK Notice d'entretien (in French)

REMARQUE En cas d'arrêt d'urgence
du moteur pendant la conduite,
enfoncez le bouton de marche/arrêt du
moteur pendant 3 secondes minimum
ou appuyez rapidement sur le bouton à
trois reprises minimum. Le moteur
s'arrête et le mode de fonctionnement
passe à ACC.
REMARQUE N'arrêtez pas le moteur
avec le levier sélecteur réglé sur une
autre position que«P»(T/A). Si le
moteur est arrêté alors que le levier
sélecteur n'est pas réglé sur«P»,le
mode de fonctionnement ne passe pas
à OFF mais à ACC. Réglez le mode de
fonctionnement sur « OFF » après avoir
déplacé le levier sélecteur sur la
position de stationnement«P».
1. Arrêtez le véhicule
2. Serrez à fond le frein de
stationnement tout en enfonçant la
pédale de freins.
3. Sur les véhicules à transmission
manuelle, appuyez sur le bouton de
marche/arrêt pour arrêter le moteur et
enclenchez la 1ère (dans une montée)
ou la marche arrière«R»(dans une
descente). Sur les véhicules à
transmission automatique, déplacez le
levier sélecteur sur«P»etappuyez sur
le bouton de marche/arrêt du moteur
pour l'arrêter.Processus d'apprentissage de la
quantité de carburant injecté
Pour maintenir un bas niveau de
pollution et de bruit, le moteur procède
sporadiquement à un processus
d'apprentissage de la quantité de
carburant injecté.
Au cours du processus
d'apprentissage, le moteur émet un
bruit légèrement différent. Ce
changement de sonorité n'est
nullement signe de dysfonctionnement.
Clé de fonctionnement sans clé
défaillante
Insérez la clé de fonctionnement sans
clé dans la fente prévue à cet effet.
Vous devriez maintenant pouvoir
démarrer le moteur et changer le mode
de fonctionnement.
Après avoir démarré le moteur et
modifié le mode de fonctionnement,
retirez la clé de sa fente.REMARQUE N'insérez rien d'autre que
la clé de fonctionnement sans clé dans
la fente. Cela risquerait de provoquer
des dommages ou un mauvais
fonctionnement du système.
REMARQUE Retirez tout objet ou clé
supplémentaire accrochée à la clé de
fonctionnement sans clé avant de
l'insérer dans la fente. Il se peut que le
véhicule ne soit pas en mesure de
recevoir le code d'identification
enregistré de la clé enregistrée. Par
conséquent, il est possible que le
moteur ne puisse pas démarrer et que
le mode de fonctionnement ne puisse
pas être modifié.
REMARQUE La clé de fonctionnement
sans clé reste fixe, lorsqu'elle est
insérée dans la fente, comme illustré.
Pour retirer la clé, extrayez-la en l'état.
Rappel de clé de fonctionnement
sans clé insérée*
(si prévu)
250AHA103547251AHA103505
167
Véhicules équipés du système de
fonctionnement sans clé
232)

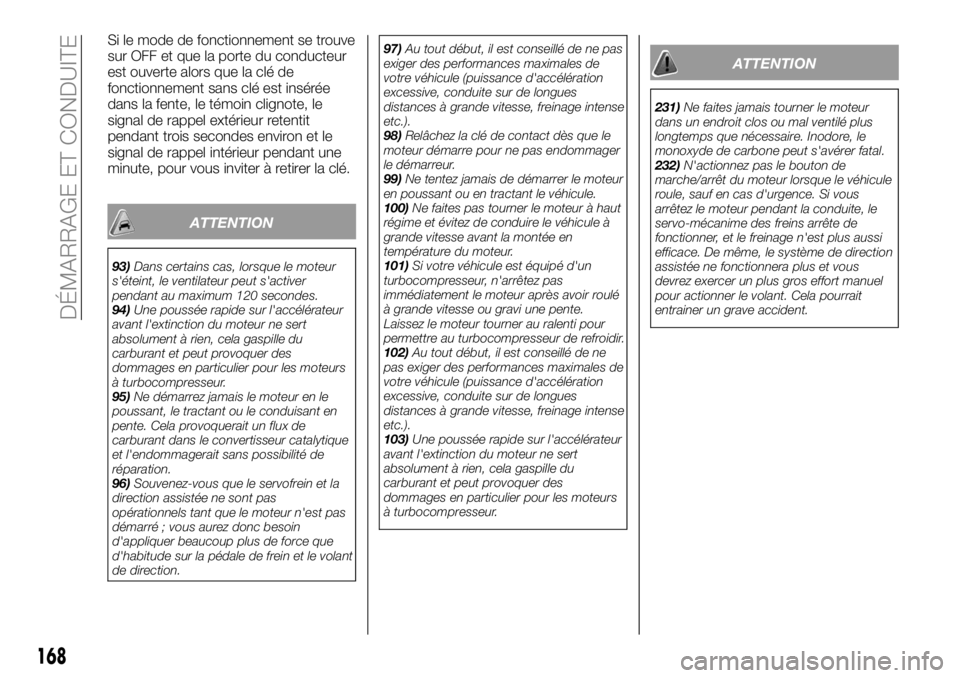

Si le mode de fonctionnement se trouve
sur OFF et que la porte du conducteur
est ouverte alors que la clé de
fonctionnement sans clé est insérée
dans la fente, le témoin clignote, le
signal de rappel extérieur retentit
pendant trois secondes environ et le
signal de rappel intérieur pendant une
minute, pour vous inviter à retirer la clé.
ATTENTION
93)Dans certains cas, lorsque le moteur
s'éteint, le ventilateur peut s'activer
pendant au maximum 120 secondes.
94)Une poussée rapide sur l'accélérateur
avant l'extinction du moteur ne sert
absolument à rien, cela gaspille du
carburant et peut provoquer des
dommages en particulier pour les moteurs
à turbocompresseur.
95)Ne démarrez jamais le moteur en le
poussant, le tractant ou le conduisant en
pente. Cela provoquerait un flux de
carburant dans le convertisseur catalytique
et l'endommagerait sans possibilité de
réparation.
96)Souvenez-vous que le servofrein et la
direction assistée ne sont pas
opérationnels tant que le moteur n'est pas
démarré ; vous aurez donc besoin
d'appliquer beaucoup plus de force que
d'habitude sur la pédale de frein et le volant
de direction.97)Au tout début, il est conseillé de ne pas
exiger des performances maximales de
votre véhicule (puissance d'accélération
excessive, conduite sur de longues
distances à grande vitesse, freinage intense
etc.).
98)Relâchez la clé de contact dès que le
moteur démarre pour ne pas endommager
le démarreur.
99)Ne tentez jamais de démarrer le moteur
en poussant ou en tractant le véhicule.
100)Ne faites pas tourner le moteur à haut
régime et évitez de conduire le véhicule à
grande vitesse avant la montée en
température du moteur.
101)Si votre véhicule est équipé d'un
turbocompresseur, n'arrêtez pas
immédiatement le moteur après avoir roulé
à grande vitesse ou gravi une pente.
Laissez le moteur tourner au ralenti pour
permettre au turbocompresseur de refroidir.
102)Au tout début, il est conseillé de ne
pas exiger des performances maximales de
votre véhicule (puissance d'accélération
excessive, conduite sur de longues
distances à grande vitesse, freinage intense
etc.).
103)Une poussée rapide sur l'accélérateur
avant l'extinction du moteur ne sert
absolument à rien, cela gaspille du
carburant et peut provoquer des
dommages en particulier pour les moteurs
à turbocompresseur.
ATTENTION
231)Ne faites jamais tourner le moteur
dans un endroit clos ou mal ventilé plus
longtemps que nécessaire. Inodore, le
monoxyde de carbone peut s'avérer fatal.
232)N'actionnez pas le bouton de
marche/arrêt du moteur lorsque le véhicule
roule, sauf en cas d'urgence. Si vous
arrêtez le moteur pendant la conduite, le
servo-mécanime des freins arrête de
fonctionner, et le freinage n'est plus aussi
efficace. De même, le système de direction
assistée ne fonctionnera plus et vous
devrez exercer un plus gros effort manuel
pour actionner le volant. Cela pourrait
entrainer un grave accident.
168
DÉMARRAGE ET CONDUITE

FONCTIONNEMENT
DU TURBO-
COMPRESSEUR
(si le véhicule en est équipé)
Turbocompresseur
104) 105)
Le turbocompresseur augmente la
puissance moteur en envoyant de
grands volumes d'air aux cylindres du
moteur. Les éléments à ailettes à
l'intérieur du turbocompresseur
tournent à très grande vitesse et sont
ainsi exposés à de très fortes
températures. Ces derniers sont
lubrifiés et refroidis par l'huile moteur. Si
l'huile moteur n'est pas vidangée aux
intervalles spécifiés, il se peut que les
paliers se grippent ou émettent des
bruits anormaux.
1. Compresseur d'air 2. Air comprimé
3. Cylindre 4. Ailette de turbo
5. Turbine 6. Gaz d'échappement
ATTENTION
104)Ne faites pas tourner le moteur à
grande vitesse (en donnant un coup
d'accélérateur ou en accélérant
rapidement) immédiatement après son
démarrage.
105)Ne coupez pas directement le moteur
après avoir roulé à grande vitesse ou gravi
une pente. Laissez le moteur tourner au
ralenti pour permettre au
turbocompresseur de refroidir.
SYSTÈME
START&STOP
Le système Start&Stop procède à
l'arrêt et au démarrage automatique du
moteur sans utiliser le contact
d'allumage ou le bouton de
marche/arrêt du moteur lorsque le
véhicule est à l'arrêt (feu tricolore,
embouteillage par exemple), afin de
réduire les émissions de gaz polluants
et d'augmenter le rendement
énergétique.
REMARQUE Les temps d'arrêt moteur
cumulés par le système Start&Stop
sont indiqués sur l'affichage
multifonctions. Reportez-vous à la
section « Moniteur Start&Stop ».
106)
Arrêt automatique du moteur
Le système Start&Stop est
automatiquement activé lorsque le
contacteur d'allumage est positionné
sur « ON » ou lorsque le mode de
fonctionnement est activé.
Pour désactiver le système, appuyez
sur le bouton de marche/arrêt du
système Start&Stop. Reportez-vous à
la section « Pour désactiver le
système ».
Lorsque le système Start&Stop
fonctionne, le témoin correspondant
s'allume pour en informer le
conducteur.
252AA0020860
169

1. Arrêtez le véhicule.
2. Appuyez à fond sur la pédale
d'embrayage tout en enfonçant la
pédale de freins et déplacez le levier sur
le neutre«N».
3. Relâchez la pédale d'embrayage. Le
moteur s'arrête automatiquement.REMARQUE L'arrêt automatique du
moteur entraine l'apparition de
changements au niveau de la conduite.
Soyez particulièrement attentif aux
points suivants.
Le servofrein devient inopérant et
l'effort à la pédale est augmenté. Si le
véhicule est en mouvement, exercez
une pression plus forte sur la pédale de
freins.
107)
REMARQUE Dans les cas suivants, le
témoin Start&Stop clignote pour
informer le conducteur et le moteur ne
s'arrête pas automatiquement.
La ceinture de sécurité du
conducteur n'est pas bouclée
La portière côté conducteur est
ouverte
Le capot est ouvert
REMARQUE Dans les cas suivants, le
témoin Start&Stop s'éteint et le moteur
ne s'arrête pas automatiquement.
Après le redémarrage automatique
du moteur, la vitesse du véhicule n'a
pas dépassé les 5 km/h environ.
Pas moins de trente secondes
environ se sont écoulées après le
démarrage du moteur.
Le véhicule s'arrête de nouveau dans
les 10 secondes suivant le redémarrage
automatique du moteur.
La température du liquide de
refroidissement du moteur est basse.
La température ambiante est basse.
Lorsque le chauffage fonctionne,
l'indicateur de température du véhicule
n'affiche toujours pas une température
suffisamment élevée.
La climatisation est en marche mais
l'habitacle n'a pas suffisamment
refroidi.
L'interrupteur de désembuage est
enfoncé. Reportez-vous à la section
« Désembuage rapide du pare-brise et
des vitres ».
Lorsque le climatiseur fonctionne en
mode AUTO, alors que la commande
de température est réglée sur chaud
maxi. et froid maxi. (véhicules équipés
d'un climatiseur à fonctionnement
automatique).
253AHA106317
254AHA106320
255AA0112064
170
DÉMARRAGE ET CONDUITE

Lorsque le filtre à particules diesel
« DPF » procède automatiquement à la
combustion des matières particulaires
piégées.
La consommation électrique est
importante, comme lorsque le
désembueur de lunette arrière et les
autres dispositifs électriques
fonctionnent ou lorsque le paramètre
de réglage de la vitesse de rotation du
ventilateur est élevé.
La tension ou les performances de la
batterie sont insuffisantes.
Vérifiez que le témoin de vérification
du moteur est allumé ou que le témoin
clignote.
Déplacez le sélecteur du mode de
conduite des véhicules à 4RM sur
« 4H » ou « 4L » (transmission Easy
select 4WD) et « 4HLc » ou « 4LLc »
(transmission Super select 4WD II).
REMARQUE Dans les cas suivants, le
moteur ne s'arrête pas
automatiquement même si le témoin
Start&Stop est allumé.
Appuyez sur la pédale de
l'accélérateur
La pression à vide du servofrein est
basse
Actionnez le volant
Stationnement sur une colline
escarpée
REMARQUE Ne laissez pas votre pied
sur la pédale d'embrayage lorsque vous
conduisez parce que cela entraînera un
dysfonctionnement de détection du
commutateur de pédale d'embrayage
et un clignotement du témoin
Start&Stop OFF et le système
Start&Stop ne fonctionnera pas.
REMARQUE Si le système Start&Stop
fonctionne en même temps que le
climatiseur, le moteur et le compresseur
du climatiseur s'arrêtent. Seul le
ventilateur continue de fonctionner ; il
se peut que de la buée se forme sur les
vitres. Le cas échéant, appuyez sur
l'interrupteur de désembuage pour
redémarrer le moteur. Reportez-vous à
la section « Interrupteur de
désembuage ».
REMARQUE Si les vitres sont embuées
à chaque fois que le moteur s'arrête,
nous vous recommandons de
désactiver le système Start&Stop en
appuyant sur le bouton Start&Stop OFF.
Reportez-vous à la section « Pour
désactiver le système ».
REMARQUE Si le climatiseur
fonctionne, réglez la commande de
température sur une température plus
élevée pour prolonger le temps d'arrêt
automatique du moteur.Redémarrage automatique du
moteur
Enfoncez la pédale d'embrayage tandis
que le levier de changement de vitesses
est en position neutre « N ». Le témoin
s'éteint et le moteur redémarre
automatiquement.
REMARQUE Ne déplacez pas le levier
de changement de vitesses sur une
position autre que le neutre«N»ou
gardez le pied sur la pédale
d'embrayage lorsque le moteur
redémarre. Le démarreur s'arrêterait et
le redémarrage automatique du moteur
serait impossible.
REMARQUE Si le moteur ne redémarre
pas automatiquement ou s'il cale, le
témoin de charge et de vérification du
moteur s'allument. Le cas échéant, le
moteur ne démarre pas, même si la
pédale d'embrayage est de nouveau
sollicitée. Appuyez à fond sur la pédale
d'embrayage tandis que la pédale de
freins est enfoncée et tournez le
contact d'allumage sur la position de
démarrage « START », ou appuyez sur
le bouton de marche/arrêt du moteur
pour lancer le moteur. Pour de plus
amples détails, reportez-vous à la
section « Démarrage et arrêt du
moteur ».
108)
REMARQUE Dans les cas suivant, le
redémarrage du moteur ne se fait pas
de façon automatique.
171

Lorsque le moteur s'arrête
automatiquement, le témoin Start&Stop
OFF est enfoncé pour désactiver le
système Start&Stop.
Le capot est ouvert.
REMARQUE Lors du redémarrage
automatique du moteur, vous pouvez
enregistrer une légère baisse du volume
audio. Ce phénomène ne constitue pas
un dysfonctionnement.
REMARQUE Lors de l'arrêt
automatique du moteur, vous pouvez
enregistrer une légère diminution du
débit d'air conditionné. Ce phénomène
ne constitue pas un
dysfonctionnement.
Pour désactiver le système
Le système Start&Stop est
automatiquement activé lorsque le
contacteur d'allumage est positionné
sur « ON » ou lorsque le mode de
fonctionnement est activé. Pour
désactiver le système, appuyez sur le
bouton de marche/arrêt du système
Start&Stop.
Lorsque le système Start&Stop est
désactivé, le témoin
s'allume.
Pour réactiver la fonction Start&Stop,
appuyez un court instant sur le
commutateur Start&Stop OFF, le témoin
s'éteindra.REMARQUE Le témoin s'allume
également pendant quelques secondes
lorsque le contact est mis ou que le
mode de fonctionnement est activé.
Si le témoin
clignote pendant la
conduite
Si le témoin
clignote, le système
Start&Stop est défaillant et non
opérationnel.
Nous vous recommandons de
consulter un concessionnaire Fiat.
ATTENTION
106)Si le véhicule va être arrêté pendant
longtemps ou si vous allez quitter le
véhicule, coupez le moteur.
107)En cas d'arrêt automatique du
moteur, observez les précautions suivantes.
Sinon, il existe un risque de provoquer un
accident inattendu lors de son redémarrage
: n'appuyez pas sur la pédale
d'accélérateur pour emballer le moteur
lorsque le véhicule est à l'arrêt (que le
moteur soit en marche ou pas). Lorsque le
moteur s'arrête automatiquement, ne
tentez pas de sortir du véhicule. Étant
donné que le moteur redémarre
automatiquement lorsque la ceinture de
sécurité du conducteur est bouclée ou que
la porte du conducteur est ouverte, un
accident inattendu peut se produire lorsque
le véhicule se met en mouvement ; ne
déplacez pas le levier de changement de
vitesses sur une position autre que le
neutre«N».Silelevier de changement de
vitesses est enclenché sur une position
autre que le neutre«N»,letémoin/
l'affichage clignote et un signal sonore
retentit. Si le levier de changement de
vitesses est remis sur le neutre«N»,le
témoin cesse de clignoter et le signal
sonore s'arrête. Le moteur ne démarre pas
tant que le levier de changement de
vitesses est dans une autre position que le
neutre«N».
256AHA106333
257AHA106346
172
DÉMARRAGE ET CONDUITE

108)Dans les cas suivants, le moteur
redémarre automatiquement même s'il a
été coupé par le système Start&Stop. Faire
très attention, sinon un accident pourrait se
produire au redémarrage du moteur.1-La
vitesse du véhicule est de 3 km/h ou plus
dans les descentes.2-Lapression de
dépression du servofrein est basse parce
que la pédale de frein a été enfoncée à
plusieurs reprises ou plus fort que
d'habitude.3—Latempérature du liquide
de refroidissement du moteur est basse. 4
— Lorsqu'on active le climatiseur en
appuyant sur l'interrupteur de la
climatisation. 5 — Lorsque la température
de consigne du climatiseur a été modifiée
de façon significative. 6 — Lorsque le
climatiseur fonctionne en mode AUTO,
alors que la commande de température est
réglée sur chaud max. ou froid max.
(véhicules équipés d'un climatiseur
automatique). 7 — Lorsque le climatiseur
est allumé, la température de l'habitacle
augmente et le compresseur du climatiseur
tourne pour abaisser la température. 8 —
L'interrupteur de désembuage est enfoncé.
Voir « Pour un désembuage rapide ». 9 —
La consommation électrique est
importante, comme lorsque le désembueur
de la lunette arrière et les autres dispositifs
électriques fonctionnent ou lorsque la
vitesse de rotation du ventilateur est élevée.
10 — La tension ou les performances de la
batterie sont insuffisantes. 11 —
Actionnement du volant. 12 — La ceinture
du conducteur n'est pas bouclée. 13 — La
portière côté conducteur est ouverte.TRANSMISSION
MANUELLE
(si prévu)
Le schéma d'enclenchement des
vitesses est indiqué sur le pommeau du
levier. Pour commencer, débrayez à
fond et enclenchez la 1ère ou la marche
arrière«R».Puis déplacez lentement le
levier de changement de vitesses.
Relâchez ensuite graduellement la
pédale d'embrayage tout en appuyant
sur la pédale d'accélérateur.
233)
109) 110) 111) 112) 113)
REMARQUE Par temps froid, il est
possible que le passage des rapports
soit difficile tant que le liquide de
transmission n'est pas réchauffé. Ceci
est tout à fait normal et ne présente
aucun danger pour la transmission.
Si le passage en 1ère est difficile,
appuyez de nouveau sur la pédale
d'embrayage pour faciliter l'opération.
Une fonction de limitation de vitesse
permet d'éviter que la température de
l'huile de transmission n'augmente de
trop par fortes chaleurs ou en cas
d'utilisation prolongée du régulateur de
vitesse à grande vitesse. La fonction de
limitation de la vitesse est annulée dès
que la température de l'huile descend
au niveau approprié.
L'indicateur de changement de vitesses
montre les points de passage
préconisés pour une conduite économeen carburant. Si le passage à un
rapport supérieur est préconisé, il
affiche le symbole suivant
.
Déplacement du levier de
changement de vitesses sur la
position«R»(marche arrière)
Appuyez sur le levier de changement
de vitesses et maintenez-le enfoncé sur
la position « R » (marche arrière).
114)
258AHZ101144
259AHA104339
173

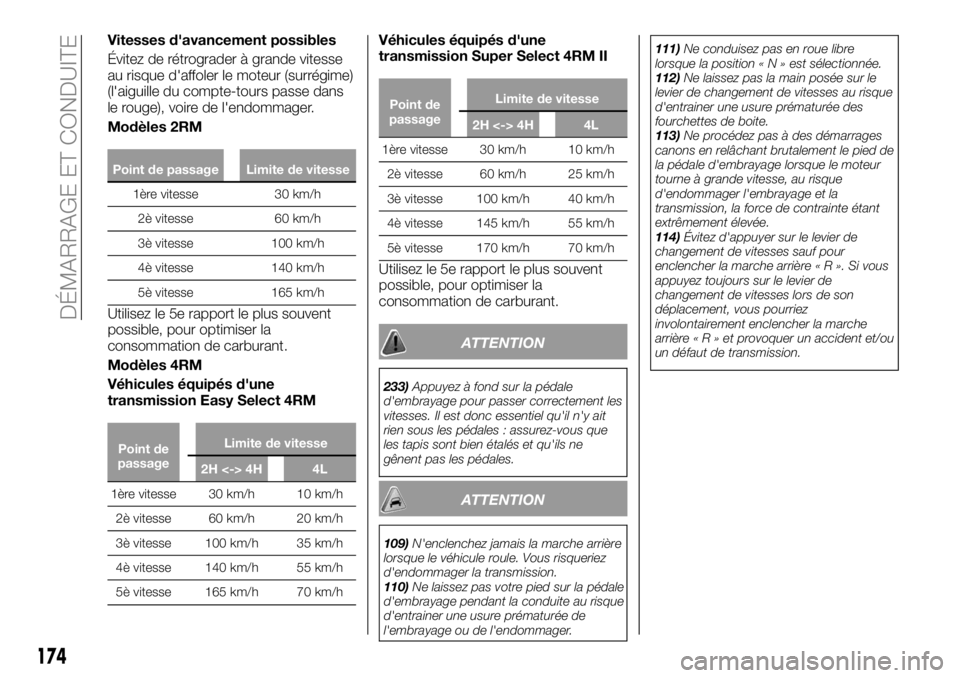

Vitesses d'avancement possibles
Évitez de rétrograder à grande vitesse
au risque d'affoler le moteur (surrégime)
(l'aiguille du compte-tours passe dans
le rouge), voire de l'endommager.
Modèles 2RM
Point de passage Limite de vitesse
1ère vitesse 30 km/h
2è vitesse 60 km/h
3è vitesse 100 km/h
4è vitesse 140 km/h
5è vitesse 165 km/h
Utilisez le 5e rapport le plus souvent
possible, pour optimiser la
consommation de carburant.
Modèles 4RM
Véhicules équipés d'une
transmission Easy Select 4RM
Point de
passageLimite de vitesse
2H <-> 4H 4L
1ère vitesse 30 km/h 10 km/h
2è vitesse 60 km/h 20 km/h
3è vitesse 100 km/h 35 km/h
4è vitesse 140 km/h 55 km/h
5è vitesse 165 km/h 70 km/h
Véhicules équipés d'une
transmission Super Select 4RM II
Point de
passageLimite de vitesse
2H <-> 4H 4L
1ère vitesse 30 km/h 10 km/h
2è vitesse 60 km/h 25 km/h
3è vitesse 100 km/h 40 km/h
4è vitesse 145 km/h 55 km/h
5è vitesse 170 km/h 70 km/h
Utilisez le 5e rapport le plus souvent
possible, pour optimiser la
consommation de carburant.
ATTENTION
233)Appuyez à fond sur la pédale
d'embrayage pour passer correctement les
vitesses. Il est donc essentiel qu'il n'y ait
rien sous les pédales : assurez-vous que
les tapis sont bien étalés et qu'ils ne
gênent pas les pédales.
ATTENTION
109)N'enclenchez jamais la marche arrière
lorsque le véhicule roule. Vous risqueriez
d'endommager la transmission.
110)Ne laissez pas votre pied sur la pédale
d'embrayage pendant la conduite au risque
d'entrainer une usure prématurée de
l'embrayage ou de l'endommager.111)Ne conduisez pas en roue libre
lorsque la position«N»estsélectionnée.
112)Ne laissez pas la main posée sur le
levier de changement de vitesses au risque
d'entrainer une usure prématurée des
fourchettes de boite.
113)Ne procédez pas à des démarrages
canons en relâchant brutalement le pied de
la pédale d'embrayage lorsque le moteur
tourne à grande vitesse, au risque
d'endommager l'embrayage et la
transmission, la force de contrainte étant
extrêmement élevée.
114)Évitez d'appuyer sur le levier de
changement de vitesses sauf pour
enclencher la marche arrière«R».Sivous
appuyez toujours sur le levier de
changement de vitesses lors de son
déplacement, vous pourriez
involontairement enclencher la marche
arrière«R»etprovoquer un accident et/ou
un défaut de transmission.
174
DÉMARRAGE ET CONDUITE
